PEUGEOT 5008 2013 Betriebsanleitungen (in German)
Manufacturer: PEUGEOT, Model Year: 2013, Model line: 5008, Model: PEUGEOT 5008 2013Pages: 364, PDF-Größe: 17.99 MB

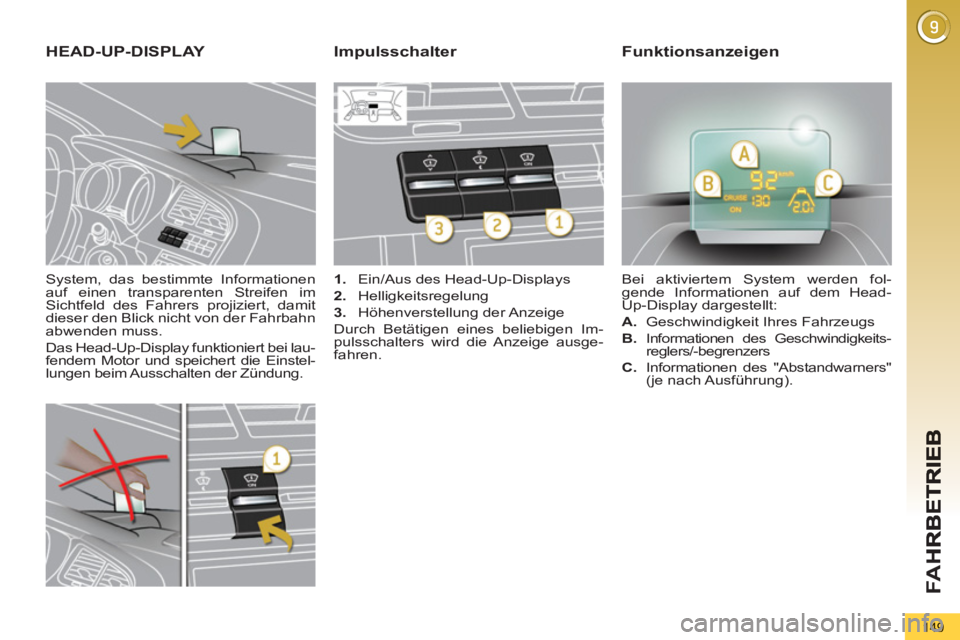

Page 151 of 364
FA
H
149
System, das bestimmte Informationen
auf einen transparenten Streifen im
Sichtfeld des Fahrers projiziert, damit
dieser den Blick nicht von der Fahrbahn
abwenden muss.
Das Head-Up-Display funktioniert bei lau-
fendem Motor und speichert die Einstel-
lungen beim Ausschalten der Zündung.
HEAD-UP-DISPLAY
1.
Ein/Aus des Head-Up-Displays
2.
Helligkeitsregelung
3.
Höhenverstellung der Anzeige
Durch Betätigen eines beliebigen Im-
pulsschalters wird die Anzeige ausge-
fahren. Bei aktiviertem System werden fol-
gende Informationen auf dem Head-
Up-Display dargestellt:
A.
Geschwindigkeit Ihres Fahrzeugs
B.
Informationen des Geschwindigkeits-
reglers/-begrenzers
Impulsschalter Funktionsanzeigen
C.
Informationen des "Abstandwarners"
(je nach Ausführung).

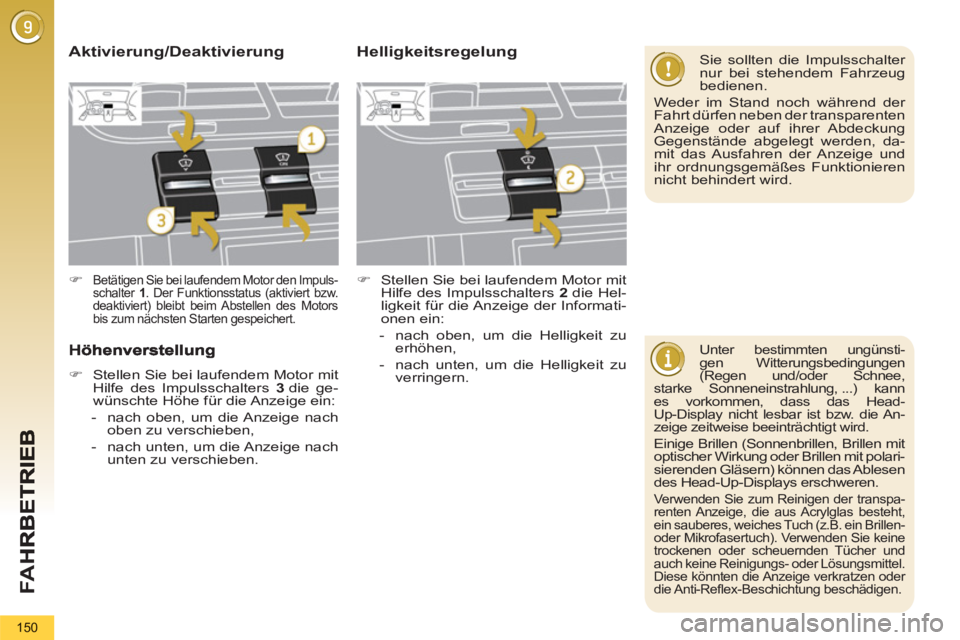

Page 152 of 364
FA H
150
Unter bestimmten ungünsti-
gen Witterungsbedingungen
(Regen und/oder Schnee,
starke Sonneneinstrahlung, ...) kann
es vorkommen, dass das Head-
Up-Display nicht lesbar ist bzw. die An-
zeige zeitweise beeinträchtigt wird.
Einige Brillen (Sonnenbrillen, Brillen mit
optischer Wirkung oder Brillen mit polari-
sierenden Gläsern) können das Ablesen
des Head-Up-Displays erschweren.
Verwenden Sie zum Reinigen der transpa-
renten Anzeige, die aus Acrylglas besteht,
ein sauberes, weiches Tuch (z.B. ein Brillen-
oder Mikrofasertuch). Verwenden Sie keine
trockenen oder scheuernden Tücher und
auch keine Reinigungs- oder Lösungsmittel.
Diese könnten die Anzeige verkratzen oder
die Anti-Reflex-Beschichtung beschädigen.
Sie sollten die Impulsschalter
nur bei stehendem Fahrzeug
bedienen.
Weder im Stand noch während der
Fahrt dürfen neben der transparenten
Anzeige oder auf ihrer Abdeckung
Gegenstände abgelegt werden, da-
mit das Ausfahren der Anzeige und
ihr ordnungsgemäßes Funktionieren
nicht behindert wird.
)
Betätigen Sie bei laufendem Motor den Impuls-
schalter 1
. Der Funktionsstatus (aktiviert bzw.
deaktiviert) bleibt beim Abstellen des Motors
bis zum nächsten Starten gespeichert.
)
Stellen Sie bei laufendem Motor mit
Hilfe des Impulsschalters 3
die ge-
wünschte Höhe für die Anzeige ein:
- nach oben, um die Anzeige nach
oben zu verschieben,
- nach unten, um die Anzeige nach
unten zu verschieben.
Aktivierung/Deaktivierung Helligkeitsregelung
)
Stellen Sie bei laufendem Motor mit
Hilfe des Impulsschalters 2
die Hel-
ligkeit für die Anzeige der Informati-
onen ein:
- nach oben, um die Helligkeit zu
erhöhen,
- nach unten, um die Helligkeit zu
verringern.

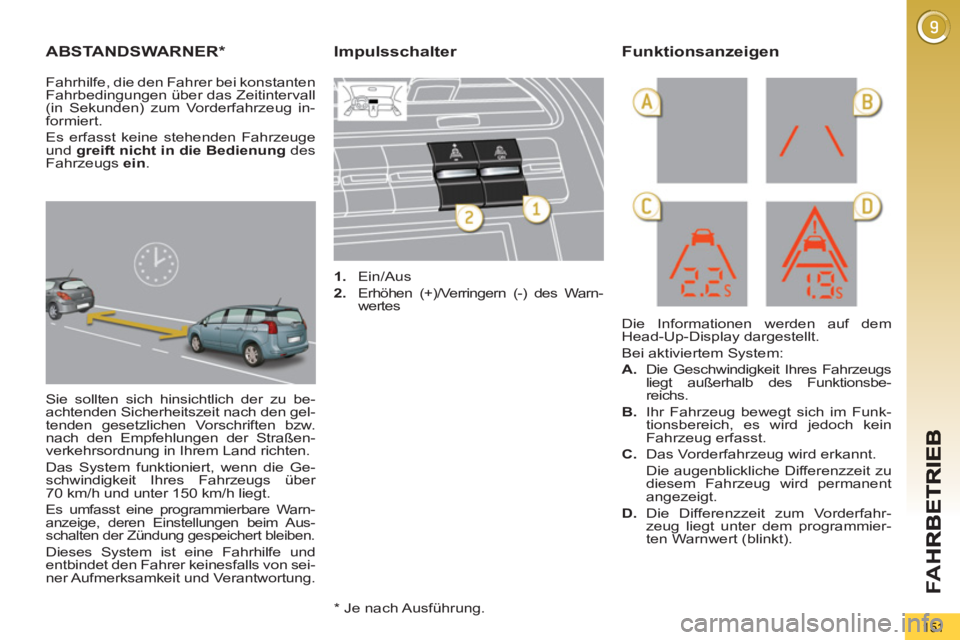

Page 153 of 364
FA
H
151
ABSTANDSWARNER *
Sie sollten sich hinsichtlich der zu be-
achtenden Sicherheitszeit nach den gel-
tenden gesetzlichen Vorschriften bzw.
nach den Empfehlungen der Straßen-
verkehrsordnung in Ihrem Land richten.
Das System funktioniert, wenn die Ge-
schwindigkeit Ihres Fahrzeugs über
70 km/h und unter 150 km/h liegt.
Es umfasst eine programmierbare Warn-
anzeige, deren Einstellungen beim Aus-
schalten der Zündung gespeichert bleiben.
Dieses System ist eine Fahrhilfe und
entbindet den Fahrer keinesfalls von sei-
ner Aufmerksamkeit und Verantwortung.
1.
Ein/Aus
2.
Erhöhen (+)/Verringern (-) des Warn-
wertes
Die Informationen werden auf dem
Head-Up-Display dargestellt.
Bei aktiviertem System:
A.
Die Geschwindigkeit Ihres Fahrzeugs
liegt außerhalb des Funktionsbe-
reichs.
B.
Ihr Fahrzeug bewegt sich im Funk-
tionsbereich, es wird jedoch kein
Fahrzeug erfasst.
C.
Das Vorderfahrzeug wird erkannt.
Die augenblickliche Differenzzeit zu
diesem Fahrzeug wird permanent
angezeigt.
D.
Die Differenzzeit zum Vorderfahr-
zeug liegt unter dem programmier-
ten Warnwert (blinkt).
Impulsschalter Funktionsanzeigen
Fahrhilfe, die den Fahrer bei konstanten
Fahrbedingungen über das Zeitintervall
(in Sekunden) zum Vorderfahrzeug in-
formiert.
Es erfasst keine stehenden Fahrzeuge
und greift nicht in die Bedienung
des
Fahrzeugs ein
.
*
Je nach Ausführung.
Page 154 of 364
FA H
152
Aktivierung
Deaktivierung
)
Betätigen Sie den Impulsschalter 1
,
um das System zu deaktivieren, die
Kontrollleuchte erlischt.
Erneute Aktivierung
)
Betätigen Sie erneut den Impuls-
schalter 1
, um das System wieder zu
aktivieren.
Der zuletzt programmierte Wert wird
beibehalten und die Kontrollleuchte
leuchtet auf.
Wenn die Kontrollleuchte von Im-
pulsschalter 1
blinkt, lassen Sie
das System von einem Vertreter
des PEUGEOT-Händlernetzes oder von
einer qualifizierten Werkstatt überprüfen.
Beispiel für einen Wert von 2 Sekunden:
Das System schaltet automatisch in
den Stand-by-Modus, wenn der Sensor
das Vorderfahrzeug nicht richtig erfasst
(ungünstige Witterungsbedingungen,
Sensor verstellt, ...). Auf dem Multifunk-
tionsbildschirm erscheint eine entspre-
chende Meldung.
Das Vorderfahrzeug wird in bestimmten
Situationen möglicherweise nicht er-
fasst, z. B.:
- in einer Kurve,
- bei einem Spurwechsel,
- wenn das Vorderfahrzeug zu weit
entfernt ist (Sensorreichweite: 100 m)
oder steht (in einem Stau, ...).
Wenn das Vorderfahrzeug sehr nah ist
(Zeit zwischen den beiden Fahrzeugen
unter 0,5 s), bleibt die Anzeige bei 0,5 s.
Programmierung desWarnwertes
)
Wählen Sie den gewünschten Warn-
wert in Schritten von 0,1 Sekunde mit
Hilfe des Impulsschalters 2
aus:
- nach oben zum Erhöhen: "+",
- nach unten zum Verringern: "-".
Bei diesem System handelt es sich
nicht um ein Antikollisionsradar und
es hat keinerlei Einfluss auf die Ge-
schwindigkeit Ihres Fahrzeugs. Es
informiert den Fahrer und entbindet
diesen keinesfalls von seiner Auf-
merksamkeit und Verantwortung.
)
Betätigen Sie den Impulsschalter 1
,
die Kontrollleuchte leuchtet auf.
Das System wird aktiviert, funktioniert jedoch
erst ab einer Geschwindigkeit von 70 km/h.
Der Warnwert ist zwischen 0,9 und 2,5 Sekun-
den einstellbar.
Die Warnanzeige kann deaktiviert werden, indem
ein Wert von 0 Sekunden programmiert wird.
Wenn die Zeit (in Sekunden) zwischen
Ihrem Fahrzeug und dem Vorderfahr-
zeug unter dem programmierten Zeitwert
(Warnwert) liegt, blinkt eine entsprechende
Warnanzeige.
Unter normalen Fahrbedingungen
(gute Bodenhaftung und korrekte
Geschwindigkeit) wird eine Si-
cherheitszeit von 2 Sekunden
empfohlen, um im Falle einer Notbrem-
sung eine Kollision zu vermeiden.
Page 155 of 364
FA
H
153

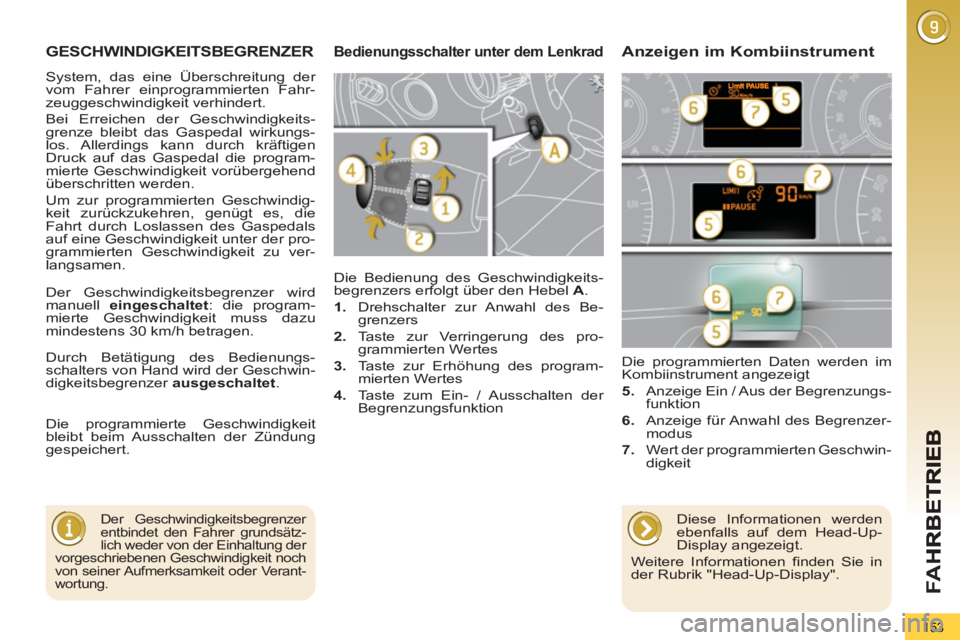

GESCHWINDIGKEITSBEGRENZER
Die Bedienung des Geschwindigkeits-
begrenzers erfolgt über den Hebel A
.
1.
Drehschalter zur Anwahl des Be-
grenzers
2.
Taste zur Verringerung des pro-
grammierten Wertes
3.
Taste zur Erhöhung des program-
mierten Wertes
4.
Taste zum Ein- / Ausschalten der
Begrenzungsfunktion
Die programmierten Daten werden im
Kombiinstrument angezeigt
5.
Anzeige Ein / Aus der Begrenzungs-
funktion
6.
Anzeige für Anwahl des Begrenzer-
modus
7.
Wert der programmierten Geschwin-
digkeit
Bedienungsschalter unter dem Lenkrad Anzeigen im Kombiinstrument
Der Geschwindigkeitsbegrenzer
entbindet den Fahrer grundsätz-
lich weder von der Einhaltung der
vorgeschriebenen Geschwindigkeit noch
von seiner Aufmerksamkeit oder Verant-
wortung.
Der Geschwindigkeitsbegrenzer wird
manuell eingeschaltet
: die program-
mierte Geschwindigkeit muss dazu
mindestens 30 km/h betragen.
Durch Betätigung des Bedienungs-
schalters von Hand wird der Geschwin-
digkeitsbegrenzer ausgeschaltet
.
Die programmierte Geschwindigkeit
bleibt beim Ausschalten der Zündung
gespeichert.
Diese Informationen werden
ebenfalls auf dem Head-Up-
Display angezeigt.
Weitere Informationen finden Sie in
der Rubrik "Head-Up-Display".
System, das eine Überschreitung der
vom Fahrer einprogrammierten Fahr-
zeuggeschwindigkeit verhindert.
Bei Erreichen der Geschwindigkeits-
grenze bleibt das Gaspedal wirkungs-
los. Allerdings kann durch kräftigen
Druck auf das Gaspedal die program-
mierte Geschwindigkeit vorübergehend
überschritten werden.
Um zur programmierten Geschwindig-
keit zurückzukehren, genügt es, die
Fahrt durch Loslassen des Gaspedals
auf eine Geschwindigkeit unter der pro-
grammierten Geschwindigkeit zu ver-
langsamen.

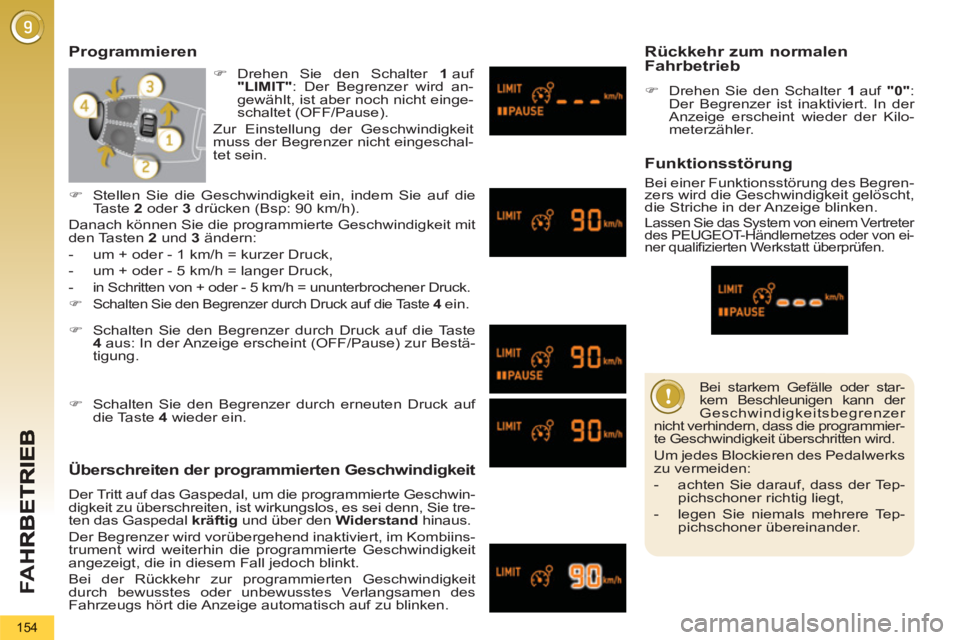

Page 156 of 364
FA H
154
Bei starkem Gefälle oder star-
kem Beschleunigen kann der
Geschwindigkeitsbegrenzer
nicht verhindern, dass die programmier-
te Geschwindigkeit überschritten wird.
Um jedes Blockieren des Pedalwerks
zu vermeiden:
- achten Sie darauf, dass der Tep-
pichschoner richtig liegt,
- legen Sie niemals mehrere Tep-
pichschoner übereinander.
Programmieren
Überschreiten der pro
grammierten Geschwindigkeit
Der Tritt auf das Gaspedal, um die programmierte Geschwin-
digkeit zu überschreiten, ist wirkungslos, es sei denn, Sie tre-
ten das Gaspedal kräftig
und über den Widerstand
hinaus.
Der Begrenzer wird vorübergehend inaktiviert, im Kombiins-
trument wird weiterhin die programmierte Geschwindigkeit
angezeigt, die in diesem Fall jedoch blinkt.
Bei der Rückkehr zur programmierten Geschwindigkeit
durch bewusstes oder unbewusstes Verlangsamen des
Fahrzeugs hört die Anzeige automatisch auf zu blinken.
Rückkehr zum normalenFahrbetrieb
)
Drehen Sie den Schalter 1
auf "0"
:
Der Begrenzer ist inaktiviert. In der
Anzeige erscheint wieder der Kilo-
meterzähler.
Funktionsstörung
Bei einer Funktionsstörung des Begren-
zers wird die Geschwindigkeit gelöscht,
die Striche in der Anzeige blinken.
Lassen Sie das System von einem Vertreter
des PEUGEOT-Händlernetzes oder von ei-
ner qualifizierten Werkstatt überprüfen.
)
Schalten Sie den Begrenzer durch Druck auf die Taste
4
aus: In der Anzeige erscheint (OFF/Pause) zur Bestä-
tigung.
)
Schalten Sie den Begrenzer durch erneuten Druck auf
die Taste 4
wieder ein.
)
Stellen Sie die Geschwindigkeit ein, indem Sie auf die
Taste 2
oder 3
drücken (Bsp: 90 km/h).
Danach können Sie die programmierte Geschwindigkeit mit
den Tasten 2
und 3
ändern:
- um + oder - 1 km/h = kurzer Druck,
- um + oder - 5 km/h = langer Druck,
- in Schritten von + oder - 5 km/h = ununterbrochener Druck.
)
Schalten Sie den Begrenzer durch Druck auf die Taste 4
ein.
)
Drehen Sie den Schalter 1
auf
"LIMIT"
: Der Begrenzer wird an-
gewählt, ist aber noch nicht einge-
schaltet (OFF/Pause).
Zur Einstellung der Geschwindigkeit
muss der Begrenzer nicht eingeschal-
tet sein.
Page 157 of 364
FA
H
155
GESCHWINDIGKEITSREGLER
Die Bedienung des Geschwindigkeits-
reglers erfolgt über den Hebel A
.
1.
Drehschalter zur Anwahl des Reglers
2.
Taste zur Programmierung einer
Geschwindigkeit / Verringerung des
programmierten Wertes
3.
Taste zur Programmierung einer
Geschwindigkeit / Erhöhung des
programmierten Wertes
4.
Taste zum Ausschalten / zur Wie-
deraufnahme der Regelung Die programmierten Daten werden im
Kombiinstrument angezeigt
5.
Anzeige Regelung aus / Wiederauf-
nahme der Regelung
6.
Anzeige für Anwahl des Reglermodus
7.
Wert der programmierten Geschwin-
digkeit
Bedienungsschalter unter dem Lenkrad Anzeigen im Kombiinstrument
Der Geschwindigkeitsregler ent-
bindet den Fahrer grundsätz-
lich weder von der Einhaltung
der vorgeschriebenen Geschwindigkeit
noch von seiner Aufmerksamkeit oder
Verantwortung.
Der Geschwindigkeitsregler wird von
Hand oder durch Betätigung des Brems-
oder Kupplungspedals oder aus Sicher-
heitsgründen auch beim Auslösen des
ESP ausgeschaltet
.
Durch Druck auf das Gaspedal kann die
programmierte Geschwindigkeit vorü-
bergehend überschritten werden.
Um zur programmierten Geschwindig-
keit zurückzukehren, genügt es, das
Gaspedal wieder los zu lassen.
Die programmierte Geschwindigkeit
wird beim Ausschalten der Zündung ge-
löscht.
Diese Informationen werden
ebenfalls auf dem Head-Up-
Display angezeigt.
Weitere Informationen finden Sie in
der Rubrik "Head-Up-Display".
System, das die Fahrzeuggeschwin-
digkeit automatisch auf dem vom Fah-
rer einprogrammierten Wert hält, ohne
dass das Gaspedal betätigt wird.
Der Geschwindigkeitsregler wird ma-
nuell eingeschaltet
: dazu muss die
Fahrzeuggeschwindigkeit mindestens
40 km/h betragen. Außerdem müssen
folgende Gänge eingelegt sein:
- der vierte Gang bei mechanischem
Getriebe,
- der zweite Gang beim elektronisch
gesteuerten mechanischen oder
automatischen Getriebe im Stufen-
schaltbetrieb,
- die Schaltposition A
beim elektronisch
gesteuerten mechanischen Getriebe
bzw. D
beim Automatikgetriebe.
Page 158 of 364
156
Besondere Vorsicht ist geboten,
wenn der Regler in Betrieb ist
und Sie eine der Tasten zur Än-
derung der programmierten Geschwin-
digkeit ununterbrochen drücken: die
Geschwindigkeit kann sich in diesem
Fall sehr schnell ändern. Benutzen Sie
den Geschwindigkeitsregler nicht auf
rutschiger Fahrbahn oder bei großem
Verkehrsaufkommen.
Bei starkem Gefälle kann der Ge-
schwindigkeitsregler nicht verhindern,
dass die programmierte Geschwindig-
keit überschritten wird.
Um jedes Blockieren des Pedalwerks
zu vermeiden:
- achten Sie darauf, dass der Tep-
pichschoner richtig liegt,
- legen Sie niemals mehrere Tep-
pichschoner übereinander.

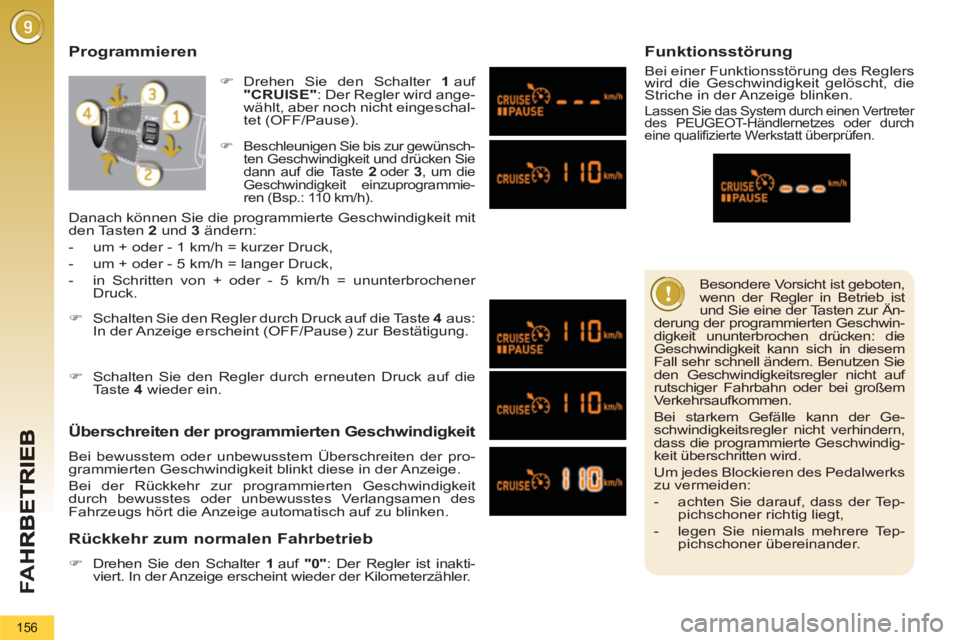

Programmieren
Überschreiten der pro
grammierten Geschwindigkeit
Bei bewusstem oder unbewusstem Überschreiten der pro-
grammierten Geschwindigkeit blinkt diese in der Anzeige.
Bei der Rückkehr zur programmierten Geschwindigkeit
durch bewusstes oder unbewusstes Verlangsamen des
Fahrzeugs hört die Anzeige automatisch auf zu blinken.
Rückkehr zum normalen Fahrbetrieb
)
Drehen Sie den Schalter 1
auf "0"
: Der Regler ist inakti-
viert. In der Anzeige erscheint wieder der Kilometerzähler.
Funktionsstörung
Bei einer Funktionsstörung des Reglers
wird die Geschwindigkeit gelöscht, die
Striche in der Anzeige blinken.
Lassen Sie das System durch einen Vertreter
des PEUGEOT-Händlernetzes oder durch
eine qualifizierte Werkstatt überprüfen.
)
Beschleunigen Sie bis zur gewünsch-
ten Geschwindigkeit und drücken Sie
dann auf die Taste 2
oder 3
, um die
Geschwindigkeit einzuprogrammie-
ren (Bsp.: 110 km/h).
)
Schalten Sie den Regler durch Druck auf die Taste 4
aus:
In der Anzeige erscheint (OFF/Pause) zur Bestätigung.
)
Schalten Sie den Regler durch erneuten Druck auf die
Taste 4
wieder ein.
Danach können Sie die programmierte Geschwindigkeit mit
den Tasten 2
und 3
ändern:
- um + oder - 1 km/h = kurzer Druck,
- um + oder - 5 km/h = langer Druck,
- in Schritten von + oder - 5 km/h = ununterbrochener
Druck.
)
Drehen Sie den Schalter 1
auf
"CRUISE"
: Der Regler wird ange-
wählt, aber noch nicht eingeschal-
tet (OFF/Pause).
FA H
Page 159 of 364
FA
H
157

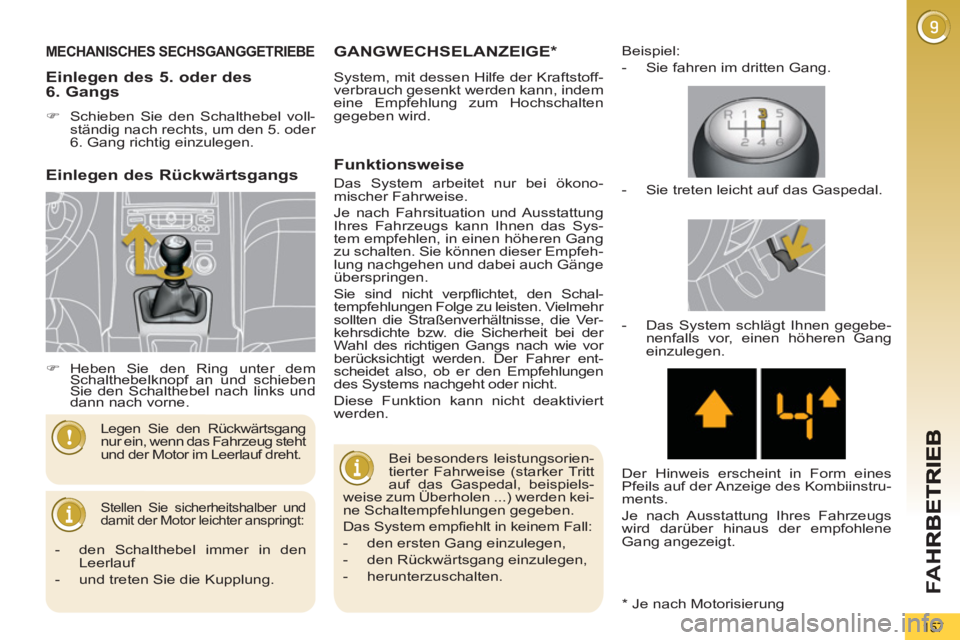

MECHANISCHES SECHSGANGGETRIEBE
Stellen Sie sicherheitshalber und
damit der Motor leichter anspringt:
Legen Sie den Rückwärtsgang
nur ein, wenn das Fahrzeug steht
und der Motor im Leerlauf dreht.
Einlegen des 5. oder des6. Gangs
)
Schieben Sie den Schalthebel voll-
ständig nach rechts, um den 5. oder
6. Gang richtig einzulegen.
GANGWECHSELANZEIGE *
Funktionsweise
Beispiel:
- Sie fahren im dritten Gang.
Bei besonders leistungsorien-
tierter Fahrweise (starker Tritt
auf das Gaspedal, beispiels-
weise zum Überholen ...) werden kei-
ne Schaltempfehlungen gegeben.
Das System empfiehlt in keinem Fall:
- den ersten Gang einzulegen,
- den Rückwärtsgang einzulegen,
- herunterzuschalten.
- Sie treten leicht auf das Gaspedal.
- Das System schlägt Ihnen gegebe-
nenfalls vor, einen höheren Gang
einzulegen.
Der Hinweis erscheint in Form eines
Pfeils auf der Anzeige des Kombiinstru-
ments.
Je nach Ausstattung Ihres Fahrzeugs
wird darüber hinaus der empfohlene
Gang angezeigt.
- den Schalthebel immer in den
Leerlauf
- und treten Sie die Kupplung.
)
Heben Sie den Ring unter dem
Schalthebelknopf an und schieben
Sie den Schalthebel nach links und
dann nach vorne.
Einlegen des Rückwärtsgangs
System, mit dessen Hilfe der Kraftstoff-
verbrauch gesenkt werden kann, indem
eine Empfehlung zum Hochschalten
gegeben wird.
Das System arbeitet nur bei ökono-
mischer Fahrweise.
Je nach Fahrsituation und Ausstattung
Ihres Fahrzeugs kann Ihnen das Sys-
tem empfehlen, in einen höheren Gang
zu schalten. Sie können dieser Empfeh-
lung nachgehen und dabei auch Gänge
überspringen.
Sie sind nicht verpflichtet, den Schal-
tempfehlungen Folge zu leisten. Vielmehr
sollten die Straßenverhältnisse, die Ver-
kehrsdichte bzw. die Sicherheit bei der
Wahl des richtigen Gangs nach wie vor
berücksichtigt werden. Der Fahrer ent-
scheidet also, ob er den Empfehlungen
des Systems nachgeht oder nicht.
Diese Funktion kann nicht deaktiviert
werden.
*
Je nach Motorisierung
Page 160 of 364
FA H
158

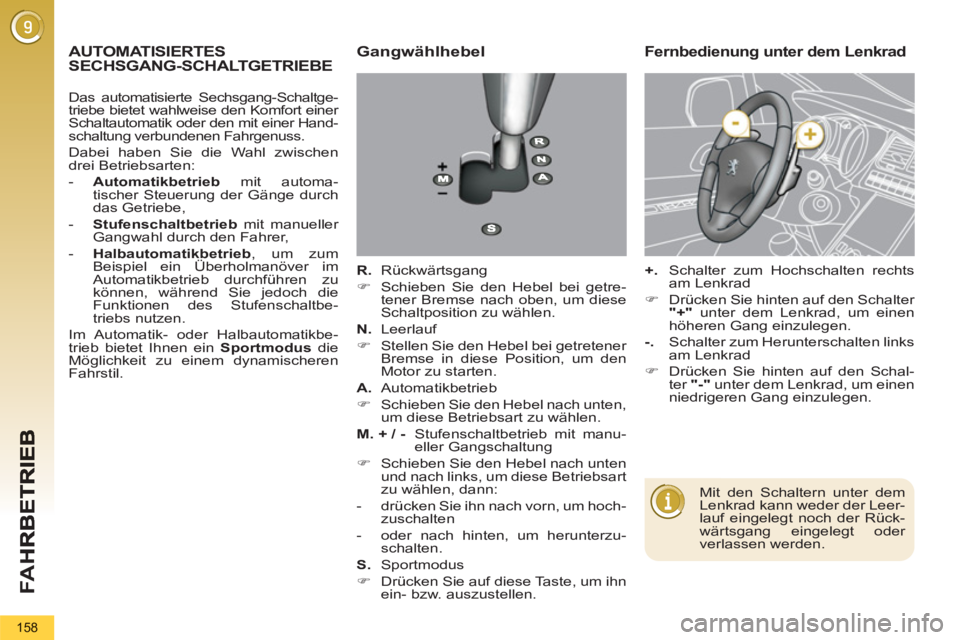

AUTOMATISIERTES
SECHSGANG-SCHALTGETRIEBE Gangwählhebel
R.
Rückwärtsgang
)
Schieben Sie den Hebel bei getre-
tener Bremse nach oben, um diese
Schaltposition zu wählen.
N.
Leerlauf
)
Stellen Sie den Hebel bei getretener
Bremse in diese Position, um den
Motor zu starten.
A.
Automatikbetrieb
)
Schieben Sie den Hebel nach unten,
um diese Betriebsart zu wählen.
M. + / -
Stufenschaltbetrieb mit manu-
eller Gangschaltung
)
Schieben Sie den Hebel nach unten
und nach links, um diese Betriebsart
zu wählen, dann:
- drücken Sie ihn nach vorn, um hoch-
zuschalten
- oder nach hinten, um herunterzu-
schalten.
S.
Sportmodus
)
Drücken Sie auf diese Taste, um ihn
ein- bzw. auszustellen.
Fernbedienung unter dem Lenkrad
+.
Schalter zum Hochschalten rechts
am Lenkrad
)
Drücken Sie hinten auf den Schalter
"+"
unter dem Lenkrad, um einen
höheren Gang einzulegen.
-.
Schalter zum Herunterschalten links
am Lenkrad
)
Drücken Sie hinten auf den Schal-
ter "-"
unter dem Lenkrad, um einen
niedrigeren Gang einzulegen.
Mit den Schaltern unter dem
Lenkrad kann weder der Leer-
lauf eingelegt noch der Rück-
wärtsgang eingelegt oder
verlassen werden.
Das automatisierte Sechsgang-Schaltge-
triebe bietet wahlweise den Komfort einer
Schaltautomatik oder den mit einer Hand-
schaltung verbundenen Fahrgenuss.
Dabei haben Sie die Wahl zwischen
drei Betriebsarten:
- Automatikbetrieb
mit automa-
tischer Steuerung der Gänge durch
das Getriebe,
- Stufenschaltbetrieb
mit manueller
Gangwahl durch den Fahrer,
- Halbautomatikbetrieb
, um zum
Beispiel ein Überholmanöver im
Automatikbetrieb durchführen zu
können, während Sie jedoch die
Funktionen des Stufenschaltbe-
triebs nutzen.
Im Automatik- oder Halbautomatikbe-
trieb bietet Ihnen ein Sportmodus
die
Möglichkeit zu einem dynamischeren
Fahrstil.
