PEUGEOT 5008 2014 Betriebsanleitungen (in German)
Manufacturer: PEUGEOT, Model Year: 2014, Model line: 5008, Model: PEUGEOT 5008 2014Pages: 404, PDF-Größe: 43.74 MB
Page 241 of 404
11
Praktische Tipps
239

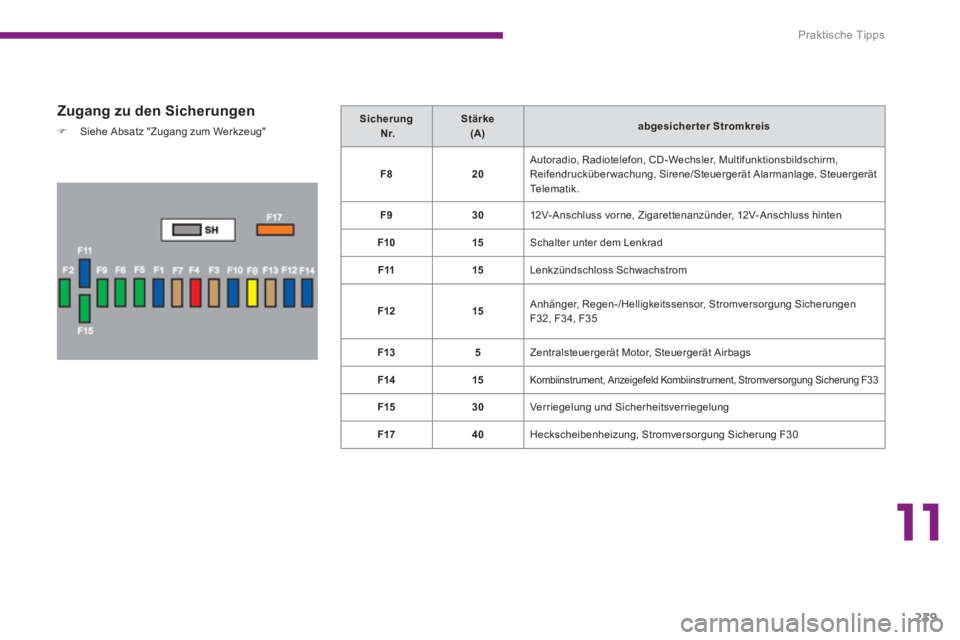

Zugang zu den Sicherungen
)
Siehe Absatz "Zugang zum Werkzeug"
Sicherung
Nr.
Stärke
(A)
abgesicherter Stromkreis
F8
20
Autoradio, Radiotelefon, CD -Wechsler, Multifunktionsbildschirm,
Reifendrucküber wachung, Sirene/Steuergerät Alarmanlage, Steuergerät
Te l e m a t i k .
F9
30
12V-Anschluss vorne, Zigarettenanzünder, 12V-Anschluss hinten
F10
15
Schalter unter dem Lenkrad
F11
15
Lenkzündschloss Schwachstrom
F12
15
Anhänger, Regen-/Helligkeitssensor, Stromversorgung Sicherungen
F32, F34, F35
F13
5
Zentralsteuergerät Motor, Steuergerät Airbags
F14
15
Kombiinstrument, Anzeigefeld Kombiinstrument, Stromversorgung Sicherung F33
F15
30
Verriegelung und Sicherheitsverriegelung
F17
40
Heckscheibenheizung, Stromversorgung Sicherung F30

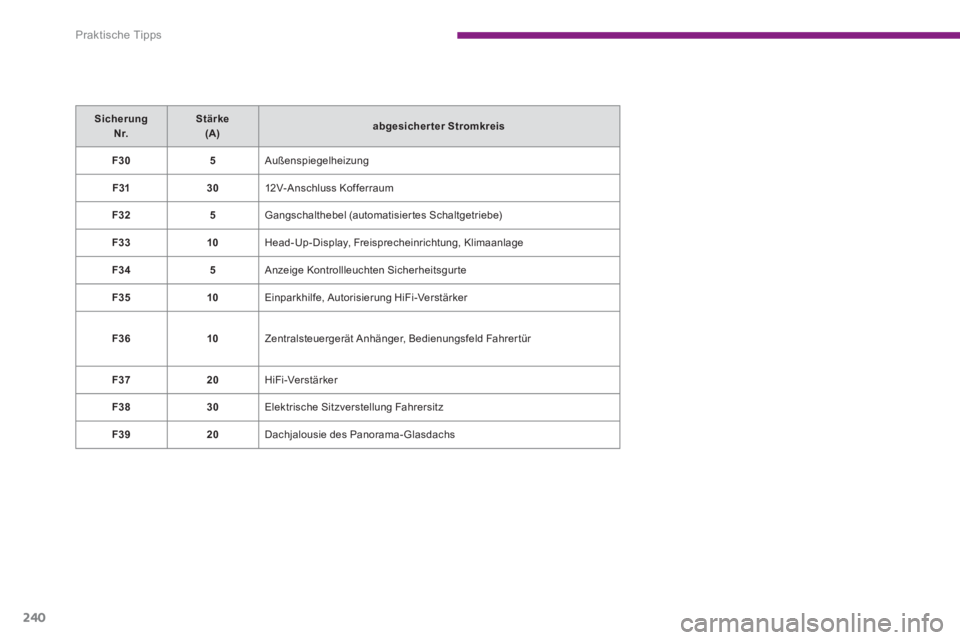

Page 242 of 404
Praktische Tipps
240
Sicherung
Nr.
Stärke
(A)
abgesicherter Stromkreis
F30
5
Außenspiegelheizung
F31
30
12V-Anschluss Kofferraum
F32
5
Gangschalthebel (automatisiertes Schaltgetriebe)
F33
10
Head-Up-Display, Freisprecheinrichtung, Klimaanlage
F34
5
Anzeige Kontrollleuchten Sicherheitsgur te
F35
10
Einparkhilfe, Autorisierung HiFi-Verstärker
F36
10
Zentralsteuergerät Anhänger, Bedienungsfeld Fahrertür
F37
20
HiFi-Verstärker
F38
30
Elektrische Sitzverstellung Fahrersitz
F39
20
Dachjalousie des Panorama-Glasdachs
Page 243 of 404
11
Praktische Tipps
241

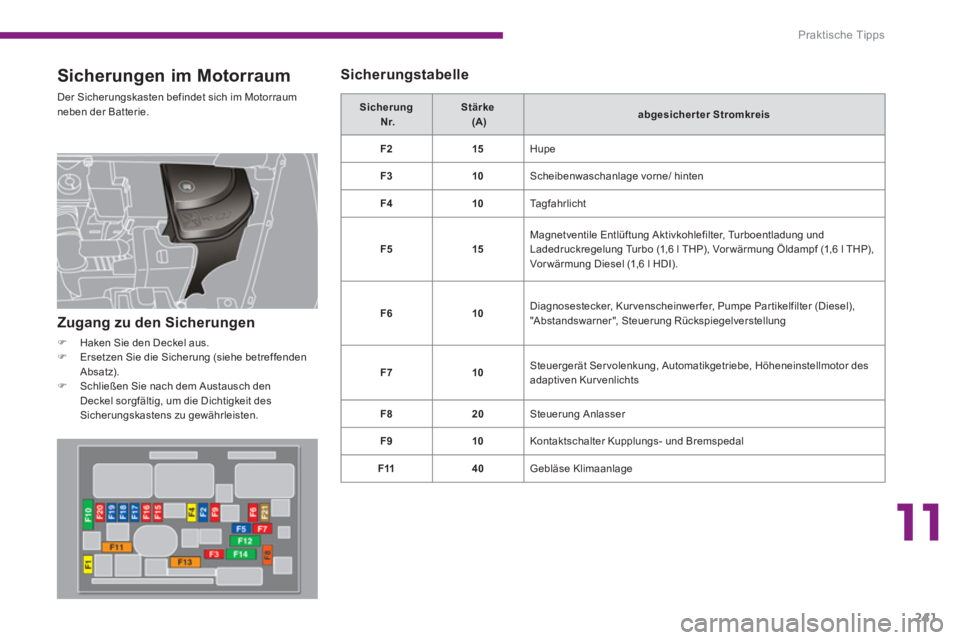

Sicherungen im Motorraum
Der Sicherungskasten befindet sich im Motorraum
neben der Batterie.
Sicherung
Nr.
Stärke
(A)
abgesicherter Stromkreis
F2
15
Hupe
F3
10
Scheibenwaschanlage vorne/ hinten
F4
10
Tagfahrlicht
F5
15
Magnetventile Entlüftung Aktivkohlefilter, Turboentladung und
Ladedruckregelung Turbo (1,6 l THP), Vor wärmung Öldampf (1,6 l THP),
Vor wärmung Diesel (1,6 l HDI).
F6
10
Diagnosestecker, Kur venscheinwer fer, Pumpe Par tikelfilter (Diesel),
"Abstandswarner", Steuerung Rückspiegelverstellung
F7
10
Steuergerät Ser volenkung, Automatikgetriebe, Höheneinstellmotor des
adaptiven Kur venlichts
F8
20
Steuerung Anlasser
F9
10
Kontaktschalter Kupplungs- und Bremspedal
F11
40
Gebläse Klimaanlage
Zugang zu den Sicherungen
)
Haken Sie den Deckel aus.
)
Ersetzen Sie die Sicherung (siehe betreffenden
Absatz).
)
Schließen Sie nach dem Austausch den
Deckel sorgfältig, um die Dichtigkeit des
Sicherungskastens zu gewährleisten.
Sicherungstabelle
Page 244 of 404
Praktische Tipps
242
Sicherung
Nr.
Stärke
(A)
abgesicherter Stromkreis
F12
30
Niedrige / hohe Geschwindigkeit Frontscheibenwischer
F14
30
Elektropumpe Abgasanlage
F15
10
Fernlicht rechts
F16
10
Fernlicht links
F17
15
Abblendlicht links
F18
15
Abblendlicht rechts
Page 245 of 404
11
Praktische Tipps
243
Sicherung
Nr.
Stärke
(A)
abgesicherter Stromkreis
F2
5
Doppelfunktionsschalter Bremse
F3
5
Steuergerät Batterieladekontrolle
F4
25
Magnetventile ABS/DSC
F6
15
Automatisier tes Schaltgetriebe / Automatikgetriebe

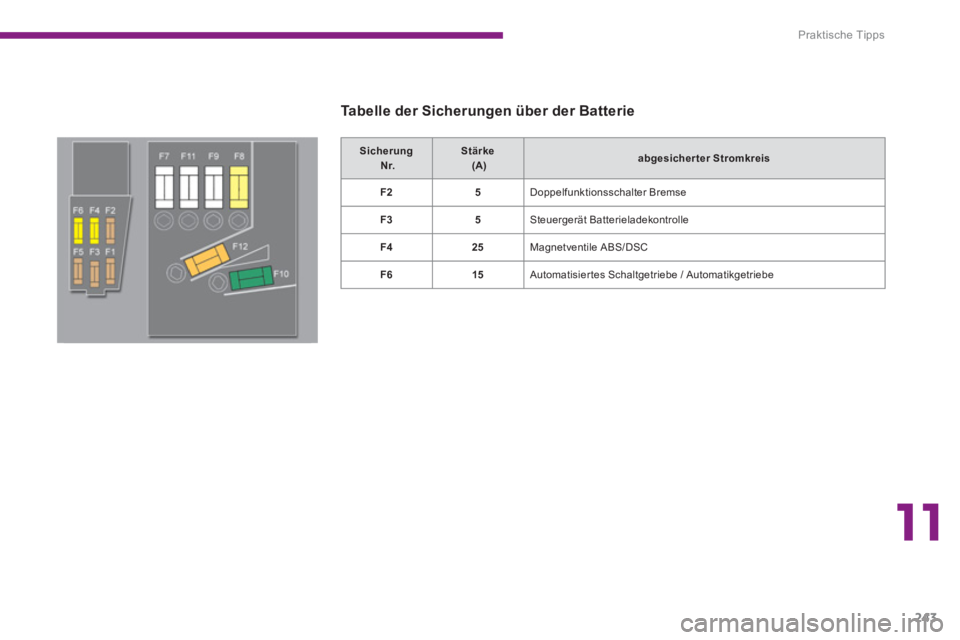

Tabelle der Sicherungen über der Batterie
Page 246 of 404
Praktische Tipps
244

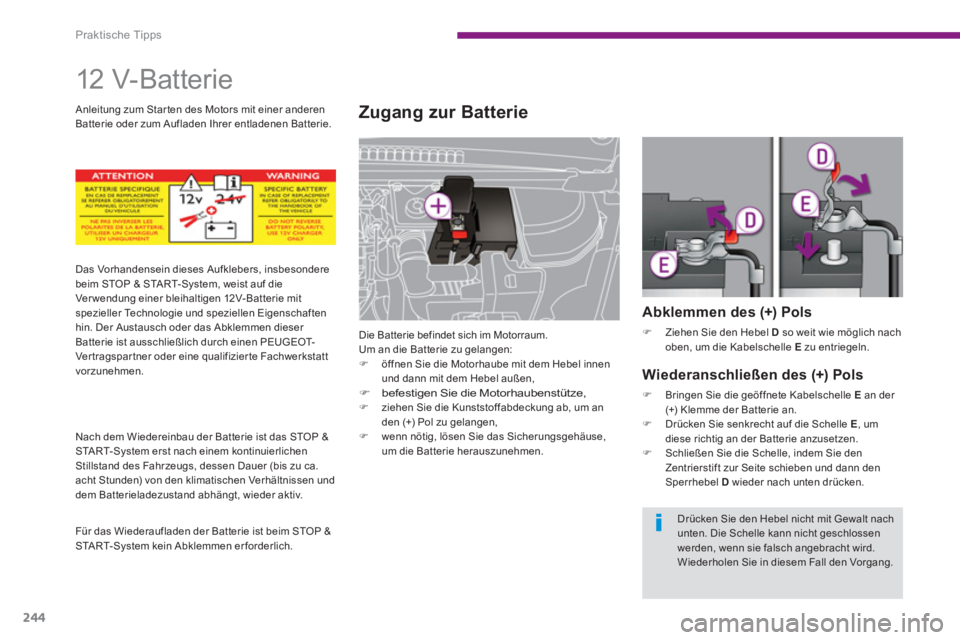

12 V- Bat te r i e
Zugang zur Batterie
Die Batterie befindet sich im Motorraum.
Um an die Batterie zu gelangen:
)
öffnen Sie die Motorhaube mit dem Hebel innen
und dann mit dem Hebel außen,
)
befestigen Sie die Motorhaubenstütze,
)
ziehen Sie die Kunststoffabdeckung ab, um an
den (+) Pol zu gelangen,
)
wenn nötig, lösen Sie das Sicherungsgehäuse,
um die Batterie herauszunehmen.
Abklemmen des (+) Pols
)
Ziehen Sie den Hebel D
so weit wie möglich nach
oben, um die Kabelschelle E
zu entriegeln.
Wiederanschließen des (+) Pols
)
Bringen Sie die geöffnete Kabelschelle E
an der
(+) Klemme der Batterie an.
)
Drücken Sie senkrecht auf die Schelle E
, um
diese richtig an der Batterie anzusetzen.
)
Schließen Sie die Schelle, indem Sie den
Zentrierstift zur Seite schieben und dann den
Sperrhebel D
wieder nach unten drücken.
Das Vorhandensein dieses Aufklebers, insbesondere
beim STOP & START-System, weist auf die
Ver wendung einer bleihaltigen 12V- Batterie mit
spezieller Technologie und speziellen Eigenschaften
hin. Der Austausch oder das Abklemmen dieser
Batterie ist ausschließlich durch einen PEUGEOT-
Ver tragspar tner oder eine qualifizier te Fachwerkstatt
vorzunehmen.
Nach dem Wiedereinbau der Batterie ist das STOP &
START-System erst nach einem kontinuierlichen
Stillstand des Fahrzeugs, dessen Dauer (bis zu ca.
acht Stunden) von den klimatischen Verhältnissen und
dem Batterieladezustand abhängt, wieder aktiv.
Für das Wiederaufladen der Batterie ist beim STOP &
START-System kein Abklemmen er forderlich.
Anleitung zum Star ten des Motors mit einer anderen
Batterie oder zum Aufladen Ihrer entladenen Batterie.
Drücken Sie den Hebel nicht mit Gewalt nach
unten. Die Schelle kann nicht geschlossen
werden, wenn sie falsch angebracht wird.
Wiederholen Sie in diesem Fall den Vorgang.
Page 247 of 404
11
Praktische Tipps
245

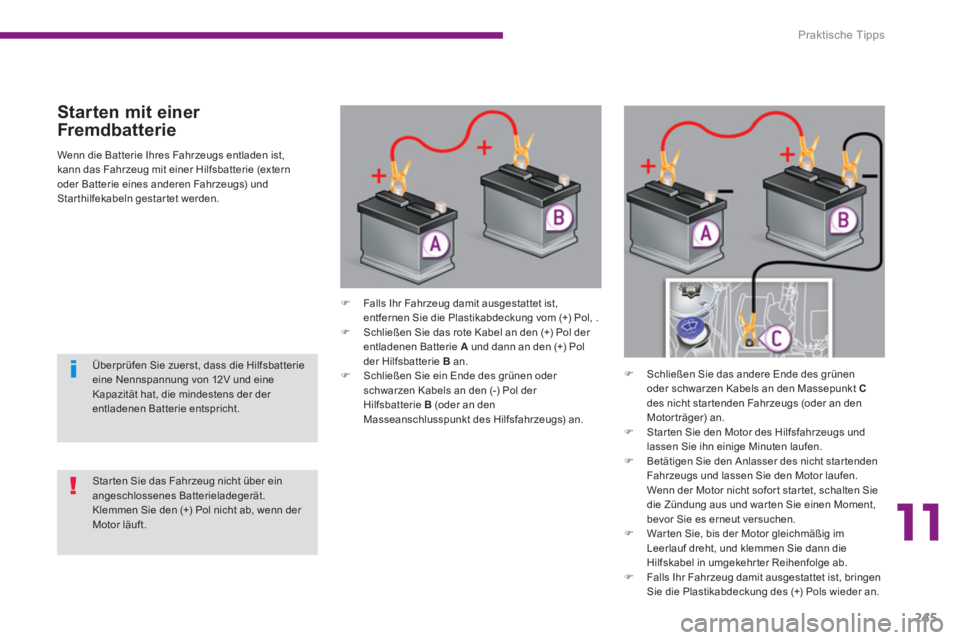

Starten mit einer
Fremdbat terie
Wenn die Batterie Ihres Fahrzeugs entladen ist,
kann das Fahrzeug mit einer Hilfsbatterie (extern
oder Batterie eines anderen Fahrzeugs) und
Star thilfekabeln gestar tet werden.
)
Falls Ihr Fahrzeug damit ausgestattet ist,
entfernen Sie die Plastikabdeckung vom (+) Pol, .
)
Schließen Sie das rote Kabel an den (+) Pol der
entladenen Batterie A
und dann an den (+) Pol
der Hilfsbatterie B
an.
)
Schließen Sie ein Ende des grünen oder
schwarzen Kabels an den (-) Pol der
Hilfsbatterie B
(oder an den
Masseanschlusspunkt des Hilfsfahrzeugs) an.
)
Schließen Sie das andere Ende des grünen
oder schwarzen Kabels an den Massepunkt C
des nicht star tenden Fahrzeugs (oder an den
Motor träger) an.
)
Star ten Sie den Motor des Hilfsfahrzeugs und
lassen Sie ihn einige Minuten laufen.
)
Betätigen Sie den Anlasser des nicht star tenden
Fahrzeugs und lassen Sie den Motor laufen.
Wenn der Motor nicht sofor t star tet, schalten Sie
die Zündung aus und war ten Sie einen Moment,
bevor Sie es erneut versuchen.
)
War ten Sie, bis der Motor gleichmäßig im
Leerlauf dreht, und klemmen Sie dann die
Hilfskabel in umgekehrter Reihenfolge ab.
)
Falls Ihr Fahrzeug damit ausgestattet ist, bringen
Sie die Plastikabdeckung des (+) Pols wieder an.
Star ten Sie das Fahrzeug nicht über ein
angeschlossenes Batterieladegerät.
Klemmen Sie den (+) Pol nicht ab, wenn der
Motor läuft.
Überprüfen Sie zuerst, dass die Hilfsbatterie
eine Nennspannung von 12V und eine
Kapazität hat, die mindestens der der
entladenen Batterie entspricht.
Page 248 of 404
Praktische Tipps
246

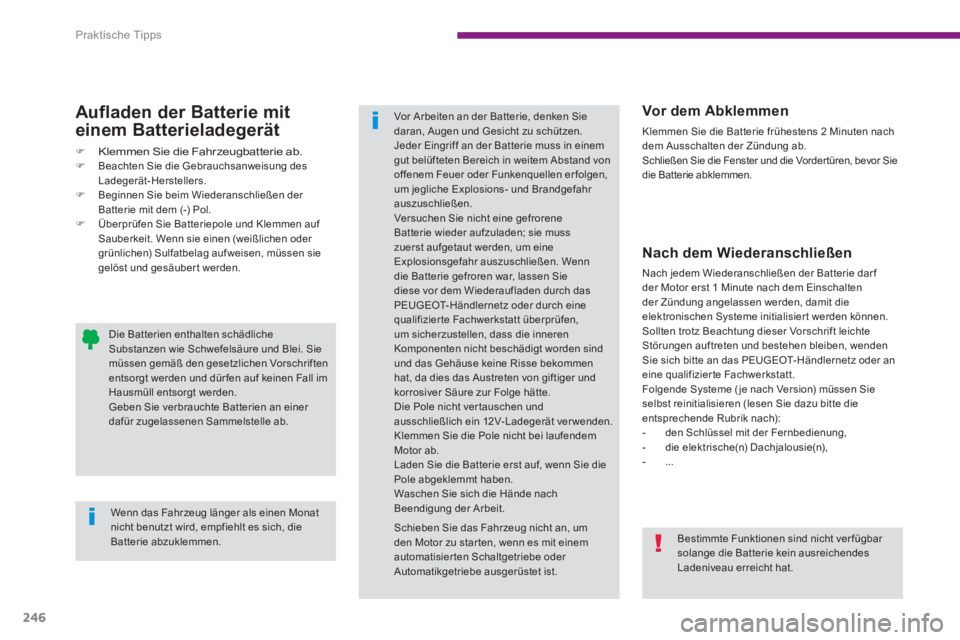

Aufladen der Batterie mit
einem Batterieladegerät
)
Klemmen Sie die Fahrzeugbatterie ab.
)
Beachten Sie die Gebrauchsanweisung des
Ladegerät-Herstellers.
)
Beginnen Sie beim Wiederanschließen der
Batterie mit dem (-) Pol.
)
Überprüfen Sie Batteriepole und Klemmen auf
Sauberkeit. Wenn sie einen (weißlichen oder
grünlichen) Sulfatbelag aufweisen, müssen sie
gelöst und gesäuber t werden.
Die Batterien enthalten schädliche
Substanzen wie Schwefelsäure und Blei. Sie
müssen gemäß den gesetzlichen Vorschriften
entsorgt werden und dür fen auf keinen Fall im
Hausmüll entsorgt werden.
Geben Sie verbrauchte Batterien an einer
dafür zugelassenen Sammelstelle ab.
Wenn das Fahrzeug länger als einen Monat
nicht benutzt wird, empfiehlt es sich, die
Batterie abzuklemmen.
Vor dem Abklemmen
Klemmen Sie die Batterie frühestens 2 Minuten nach
dem Ausschalten der Zündung ab.
Schließen Sie die Fenster und die Vorder türen, bevor Sie
die Batterie abklemmen.
Nach dem Wiederanschließen
Nach jedem Wiederanschließen der Batterie dar f
der Motor erst 1 Minute nach dem Einschalten
der Zündung angelassen werden, damit die
elektronischen Systeme initialisiert werden können.
Sollten trotz Beachtung dieser Vorschrift leichte
Störungen auftreten und bestehen bleiben, wenden
Sie sich bitte an das PEUGEOT-Händlernetz oder an
eine qualifizier te Fachwerkstatt.
Folgende Systeme ( je nach Version) müssen Sie
selbst reinitialisieren (lesen Sie dazu bitte die
entsprechende Rubrik nach):
- den Schlüssel mit der Fernbedienung,
- die elektrische(n) Dachjalousie(n),
- ...
Vor Arbeiten an der Batterie, denken Sie
daran, Augen und Gesicht zu schützen.
Jeder Eingriff an der Batterie muss in einem
gut belüfteten Bereich in weitem Abstand von
offenem Feuer oder Funkenquellen er folgen,
um jegliche Explosions- und Brandgefahr
auszuschließen.
Versuchen Sie nicht eine gefrorene
Batterie wieder aufzuladen; sie muss
zuerst aufgetaut werden, um eine
Explosionsgefahr auszuschließen. Wenn
die Batterie gefroren war, lassen Sie
diese vor dem Wiederaufladen durch das
PEUGEOT-Händlernetz oder durch eine
qualifizier te Fachwerkstatt überprüfen,
um sicherzustellen, dass die inneren
Komponenten nicht beschädigt worden sind
und das Gehäuse keine Risse bekommen
hat, da dies das Austreten von giftiger und
korrosiver Säure zur Folge hätte.
Die Pole nicht ver tauschen und
ausschließlich ein 12V- Ladegerät ver wenden.
Klemmen Sie die Pole nicht bei laufendem
Motor ab.
Laden Sie die Batterie erst auf, wenn Sie die
Pole abgeklemmt haben.
Waschen Sie sich die Hände nach
Beendigung der Arbeit.
Schieben Sie das Fahrzeug nicht an, um
den Motor zu star ten, wenn es mit einem
automatisierten Schaltgetriebe oder
Automatikgetriebe ausgerüstet ist.
Bestimmte Funktionen sind nicht ver fügbar
solange die Batterie kein ausreichendes
Ladeniveau erreicht hat.
Page 249 of 404
11
Praktische Tipps
247
Verlassen des
Energiesparmodus
Die betreffenden Funktionen werden automatisch
bei der nächsten Inbetriebnahme des Fahrzeugs
reaktiviert.
Um diese Funktionen sofor t wieder ver wenden zu
können, star ten Sie den Motor und lassen Sie ihn
mindesten 5 Minuten laufen.

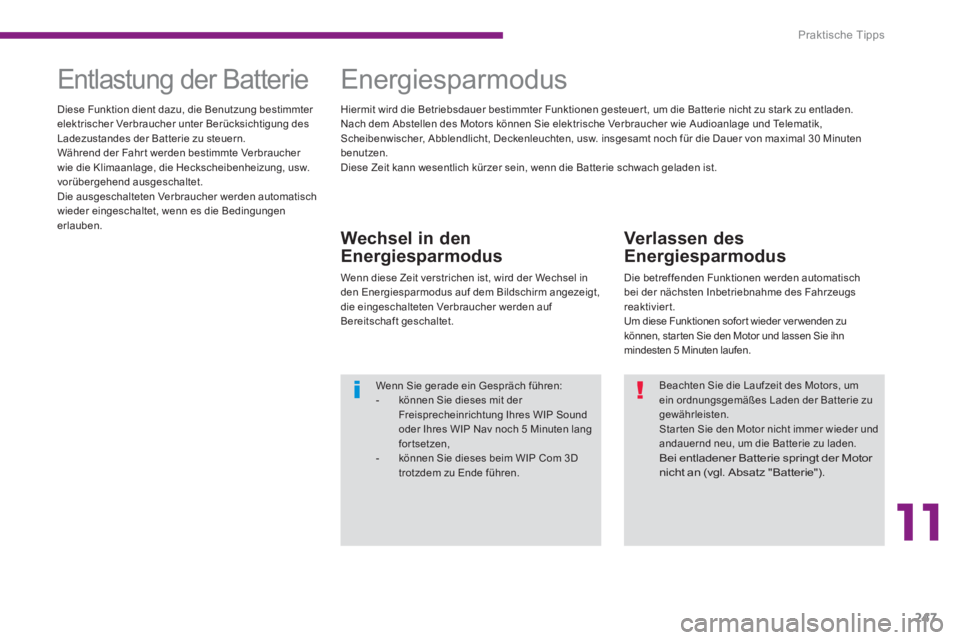

Entlastung der Batterie
Energiesparmodus
Wechsel in den
Energiesparmodus
Wenn diese Zeit verstrichen ist, wird der Wechsel in
den Energiesparmodus auf dem Bildschirm angezeigt,
die eingeschalteten Verbraucher werden auf
Bereitschaft geschaltet. Diese Funktion dient dazu, die Benutzung bestimmter
elektrischer Verbraucher unter Berücksichtigung des
Ladezustandes der Batterie zu steuern.
Während der Fahr t werden bestimmte Verbraucher
wie die Klimaanlage, die Heckscheibenheizung, usw.
vorübergehend ausgeschaltet.
Die ausgeschalteten Verbraucher werden automatisch
wieder eingeschaltet, wenn es die Bedingungen
erlauben. Hiermit wird die Betriebsdauer bestimmter Funktionen gesteuer t, um die Batterie nicht zu stark zu entladen.
Nach dem Abstellen des Motors können Sie elektrische Verbraucher wie Audioanlage und Telematik,
Scheibenwischer, Abblendlicht, Deckenleuchten, usw. insgesamt noch für die Dauer von maximal 30 Minuten
benutzen.
Diese Zeit kann wesentlich kürzer sein, wenn die Batterie schwach geladen ist.
Wenn Sie gerade ein Gespräch führen:
- können Sie dieses mit der
Freisprecheinrichtung Ihres WIP Sound
oder Ihres WIP Nav noch 5 Minuten lang
fortsetzen,
- können Sie dieses beim WIP Com 3D
trotzdem zu Ende führen.
Beachten Sie die Laufzeit des Motors, um
ein ordnungsgemäßes Laden der Batterie zu
gewährleisten.
Star ten Sie den Motor nicht immer wieder und
andauernd neu, um die Batterie zu laden.
Bei entladener Batterie springt der Motor
nicht an (vgl. Absatz "Batterie").

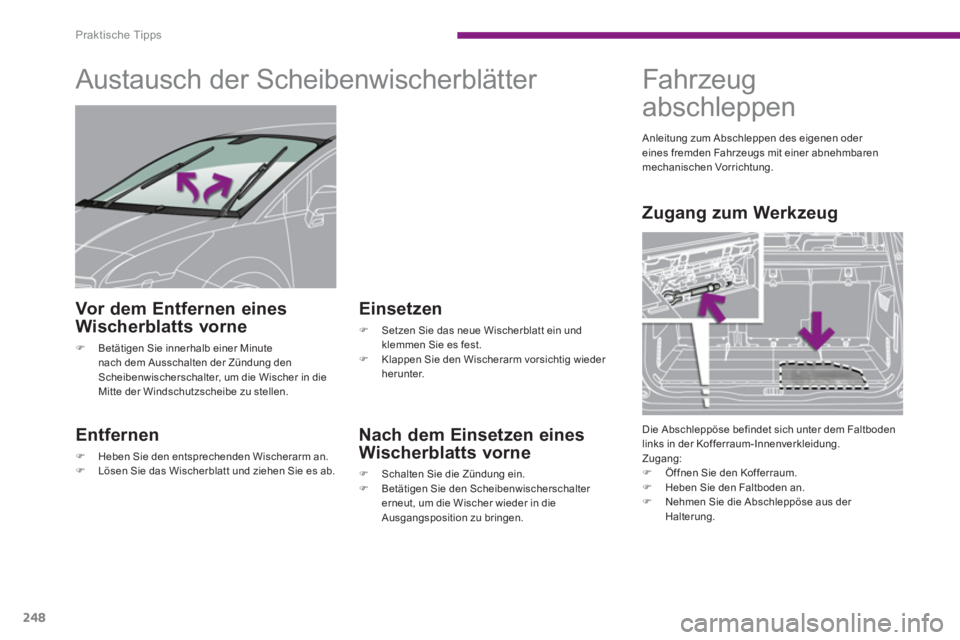

Page 250 of 404
Praktische Tipps
248
Austausch der Scheibenwischerblätter
Entfernen
)
Heben Sie den entsprechenden Wischerarm an.
)
Lösen Sie das Wischerblatt und ziehen Sie es ab.
Einsetzen
)
Setzen Sie das neue Wischerblatt ein und
klemmen Sie es fest.
)
Klappen Sie den Wischerarm vorsichtig wieder
herunter.
Vor dem Entfernen eines
Wischerblatts vorne
)
Betätigen Sie innerhalb einer Minute
nach dem Ausschalten der Zündung den
Scheibenwischerschalter, um die Wischer in die
Mitte der Windschutzscheibe zu stellen.
Nach dem Einsetzen eines
Wischerblatts vorne
)
Schalten Sie die Zündung ein.
)
Betätigen Sie den Scheibenwischerschalter
erneut, um die Wischer wieder in die
Ausgangsposition zu bringen.
Fahrzeug
abschleppen
Zugang zum Werkzeug
Die Abschleppöse befindet sich unter dem Faltboden
links in der Kofferraum-Innenverkleidung.
Zugang:
)
Öffnen Sie den Kofferraum.
)
Heben Sie den Faltboden an.
)
Nehmen Sie die Abschleppöse aus der
Halterung.
Anleitung zum Abschleppen des eigenen oder
eines fremden Fahrzeugs mit einer abnehmbaren
mechanischen Vorrichtung.
