PEUGEOT 5008 2014 Betriebsanleitungen (in German)
Manufacturer: PEUGEOT, Model Year: 2014, Model line: 5008, Model: PEUGEOT 5008 2014Pages: 404, PDF-Größe: 43.74 MB
Page 231 of 404
11
Praktische Tipps
229

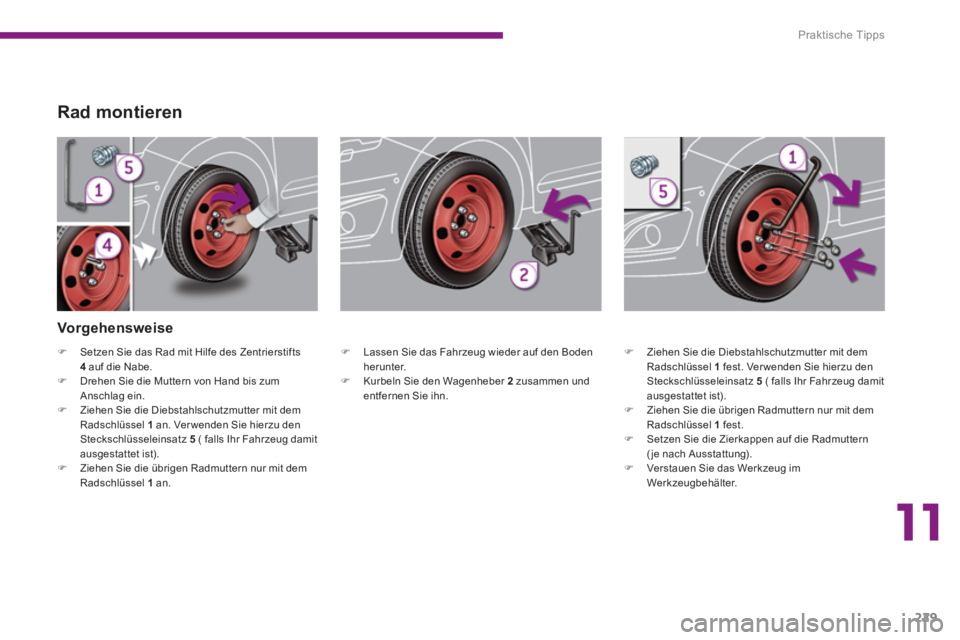

Rad montieren
)
Lassen Sie das Fahrzeug wieder auf den Boden
herunter.
)
Kurbeln Sie den Wagenheber 2
zusammen und
entfernen Sie ihn.
Vorg ehensweise
)
Ziehen Sie die Diebstahlschutzmutter mit dem
Radschlüssel 1
fest. Ver wenden Sie hierzu den
Steckschlüsseleinsatz 5
( falls Ihr Fahrzeug damit
ausgestattet ist).
)
Ziehen Sie die übrigen Radmuttern nur mit dem
Radschlüssel 1
fest.
)
Setzen Sie die Zierkappen auf die Radmuttern
( je nach Ausstattung).
)
Verstauen Sie das Werkzeug im
Werkzeugbehälter.
)
Setzen Sie das Rad mit Hilfe des Zentrierstifts
4
auf die Nabe.
)
Drehen Sie die Muttern von Hand bis zum
Anschlag ein.
)
Ziehen Sie die Diebstahlschutzmutter mit dem
Radschlüssel 1
an. Ver wenden Sie hierzu den
Steckschlüsseleinsatz 5
( falls Ihr Fahrzeug damit
ausgestattet ist).
)
Ziehen Sie die übrigen Radmuttern nur mit dem
Radschlüssel 1
an.
Page 232 of 404
Praktische Tipps
230

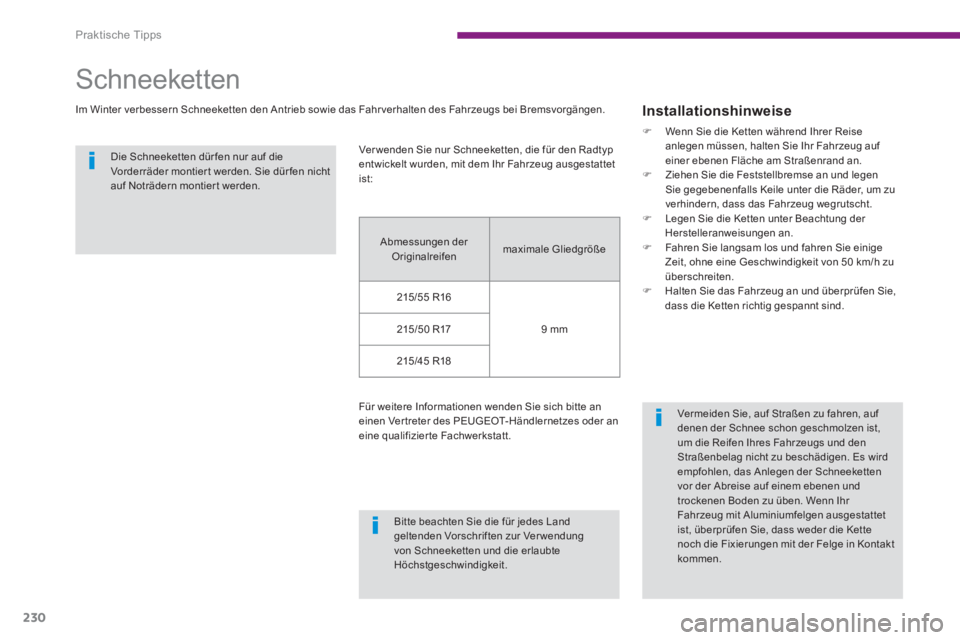

Schneeketten
Im Winter verbessern Schneeketten den Antrieb sowie das Fahr verhalten des Fahrzeugs bei Bremsvorgängen.
Die Schneeketten dür fen nur auf die
Vorderräder montier t werden. Sie dür fen nicht
auf Noträdern montier t werden.
Bitte beachten Sie die für jedes Land
geltenden Vorschriften zur Verwendung
von Schneeketten und die erlaubte
Höchstgeschwindigkeit.
Installationshinweise
)
Wenn Sie die Ketten während Ihrer Reise
anlegen müssen, halten Sie Ihr Fahrzeug auf
einer ebenen Fläche am Straßenrand an.
)
Ziehen Sie die Feststellbremse an und legen
Sie gegebenenfalls Keile unter die Räder, um zu
verhindern, dass das Fahrzeug wegrutscht.
)
Legen Sie die Ketten unter Beachtung der
Herstelleranweisungen an.
)
Fahren Sie langsam los und fahren Sie einige
Zeit, ohne eine Geschwindigkeit von 50 km/h zu
überschreiten.
)
Halten Sie das Fahrzeug an und überprüfen Sie,
dass die Ketten richtig gespannt sind.
Vermeiden Sie, auf Straßen zu fahren, auf
denen der Schnee schon geschmolzen ist,
um die Reifen Ihres Fahrzeugs und den
Straßenbelag nicht zu beschädigen. Es wird
empfohlen, das Anlegen der Schneeketten
vor der Abreise auf einem ebenen und
trockenen Boden zu üben. Wenn Ihr
Fahrzeug mit Aluminiumfelgen ausgestattet
ist, überprüfen Sie, dass weder die Kette
noch die Fixierungen mit der Felge in Kontakt
kommen.
Ver wenden Sie nur Schneeketten, die für den Radtyp
entwickelt wurden, mit dem Ihr Fahrzeug ausgestattet
ist:
Abmessungen der
Originalreifen maximale Gliedgröße
215/55 R16
9 mm
215/50 R17
215/45 R18
Für weitere Informationen wenden Sie sich bitte an
einen Ver treter des PEUGEOT-Händlernetzes oder an
eine qualifizier te Fachwerkstatt.
Page 233 of 404
11
Praktische Tipps
231

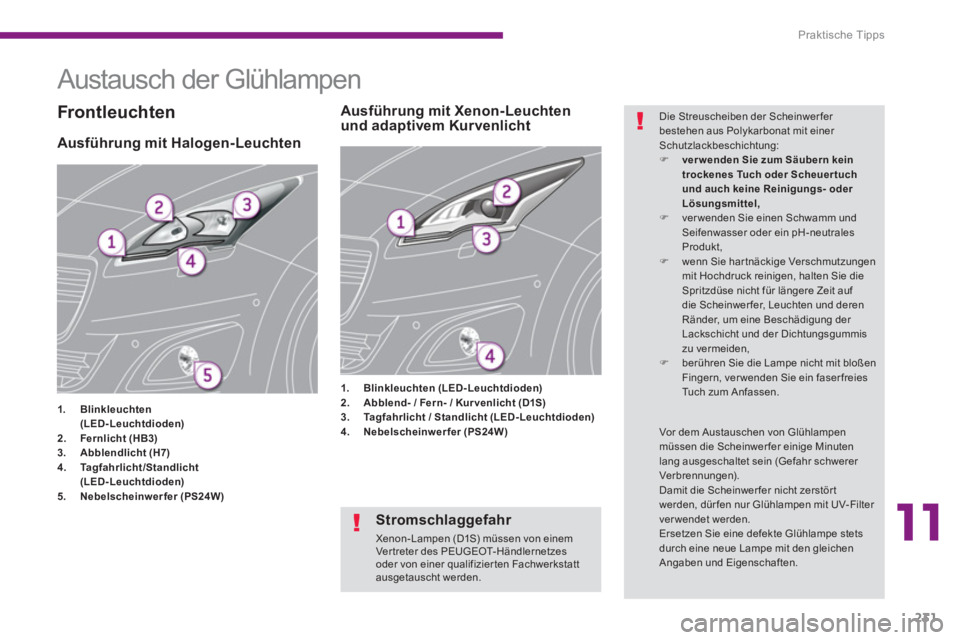

Austausch der Glühlampen
Ausführung mit Halogen-Leuchten
1.
Blinkleuchten
(LED-Leuchtdioden)
2.
Fernlicht (HB3)
3.
Abblendlicht (H7)
4.
Ta g f a h r l i c h t
/Standlicht
(LED-Leuchtdioden)
5.
Nebelscheinwer fer (PS24W)
1.
Blinkleuchten (LED-Leuchtdioden)
2.
Abblend- / Fern- / Kur venlicht (D1S)
3.
Ta g f a h r l i c h t
/ Standlicht (LED-Leuchtdioden)
4.
Nebelscheinwer fer (PS24W)
Ausführung mit Xenon-Leuchten
und adaptivem Kur venlicht
Frontleuchten
Die Streuscheiben der Scheinwer fer
bestehen aus Polykarbonat mit einer
Schutzlackbeschichtung:
)
ver wenden Sie zum Säubern kein
trockenes Tuch oder Scheuer tuch
und auch keine Reinigungs- oder
Lösungsmittel,
)
ver wenden Sie einen Schwamm und
Seifenwasser oder ein pH-neutrales
Produkt,
)
wenn Sie har tnäckige Verschmutzungen
mit Hochdruck reinigen, halten Sie die
Spritzdüse nicht für längere Zeit auf
die Scheinwer fer, Leuchten und deren
Ränder, um eine Beschädigung der
Lackschicht und der Dichtungsgummis
zu vermeiden,
)
berühren Sie die Lampe nicht mit bloßen
Fingern, ver wenden Sie ein faser freies
Tuch zum Anfassen.
Vor dem Austauschen von Glühlampen
müssen die Scheinwer fer einige Minuten
lang ausgeschaltet sein (Gefahr schwerer
Ver brennungen).
Damit die Scheinwer fer nicht zerstör t
werden, dür fen nur Glühlampen mit UV-Filter
verwendet werden.
Ersetzen Sie eine defekte Glühlampe stets
durch eine neue Lampe mit den gleichen
Angaben und Eigenschaften.
Stromschlaggefahr
Xenon- Lampen (D1S) müssen von einem
Ver treter des PEUGEOT-Händlernetzes
oder von einer qualifizier ten Fachwerkstatt
ausgetauscht werden.
Page 234 of 404
Praktische Tipps
232

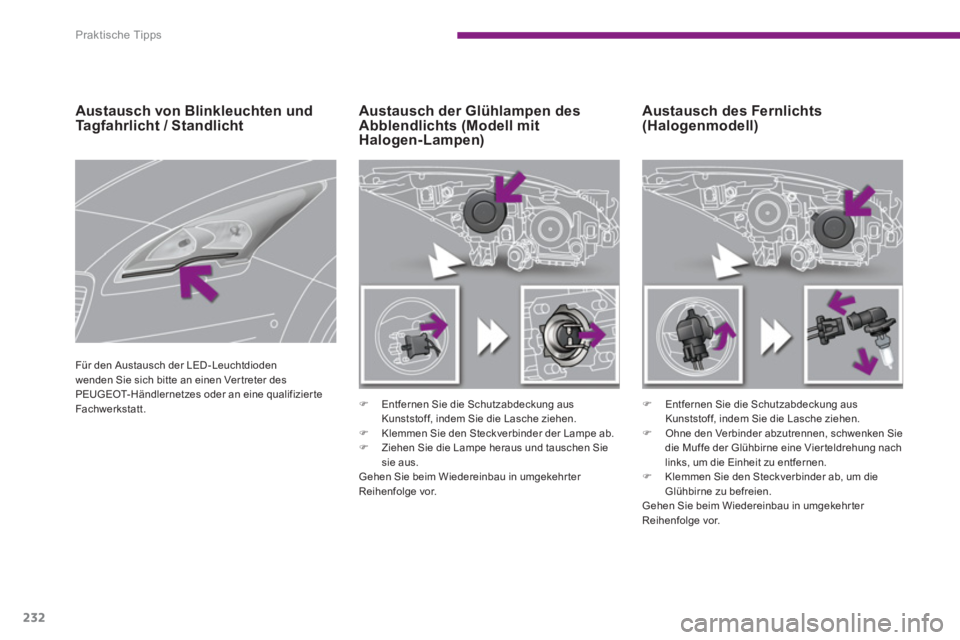

Austausch des Fernlichts
(Halogenmodell)
Austausch der Glühlampen des
Abblendlichts (Modell mit
Halogen-Lampen)
)
Entfernen Sie die Schutzabdeckung aus
Kunststoff, indem Sie die Lasche ziehen.
)
Klemmen Sie den Steckverbinder der Lampe ab.
)
Ziehen Sie die Lampe heraus und tauschen Sie
sie aus.
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor.
)
Entfernen Sie die Schutzabdeckung aus
Kunststoff, indem Sie die Lasche ziehen.
)
Ohne den Verbinder abzutrennen, schwenken Sie
die Muffe der Glühbirne eine Vier teldrehung nach
links, um die Einheit zu entfernen.
)
Klemmen Sie den Steckverbinder ab, um die
Glühbirne zu befreien.
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor.
Austausch von Blinkleuchten und
Tagfahrlicht / Standlicht
Für den Austausch der LED - Leuchtdioden
wenden Sie sich bitte an einen Ver treter des
PEUGEOT-Händlernetzes oder an eine qualifizier te
Fachwerkstatt.
Page 235 of 404
11
Praktische Tipps
233

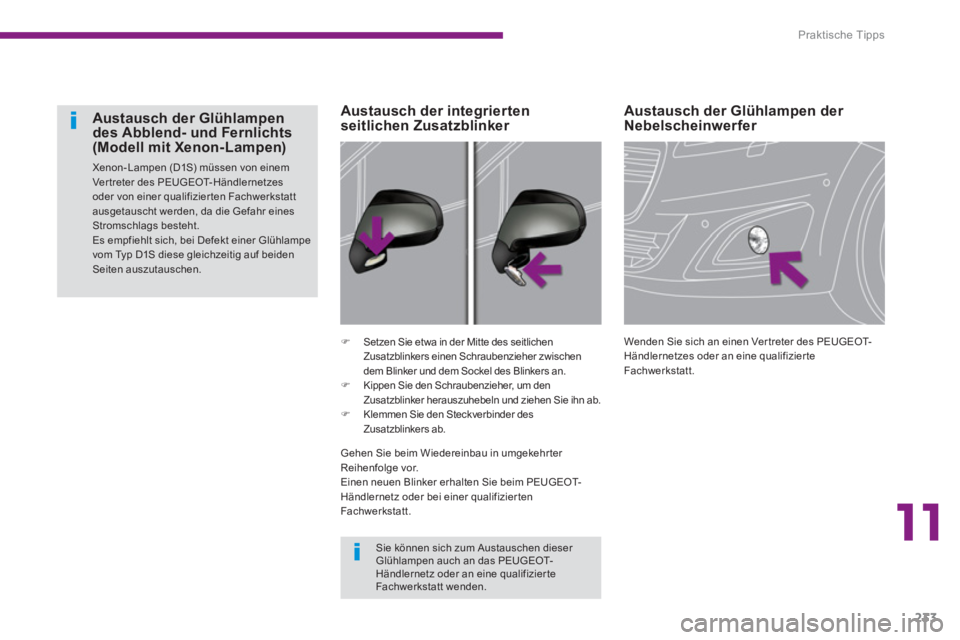

Austausch der Glühlampen der
Nebelscheinwerfer
Wenden Sie sich an einen Ver treter des PEUGEOT-
Händlernetzes oder an eine qualifizier te
Fachwerkstatt.
)
Setzen Sie etwa in der Mitte des seitlichen
Zusatzblinkers einen Schraubenzieher zwischen
dem Blinker und dem Sockel des Blinkers an.
)
Kippen Sie den Schraubenzieher, um den
Zusatzblinker herauszuhebeln und ziehen Sie ihn ab.
)
Klemmen Sie den Steckverbinder des
Zusatzblinkers ab.
Austausch der integrierten
seitlichen Zusatzblinker
Austausch der Glühlampen
des Abblend- und Fernlichts
(Modell mit Xenon-Lampen)
Xenon- Lampen (D1S) müssen von einem
Ver treter des PEUGEOT-Händlernetzes
oder von einer qualifizier ten Fachwerkstatt
ausgetauscht werden, da die Gefahr eines
Stromschlags besteht.
Es empfiehlt sich, bei Defekt einer Glühlampe
vom Typ D1S diese gleichzeitig auf beiden
Seiten auszutauschen.
Sie können sich zum Austauschen dieser
Glühlampen auch an das PEUGEOT-
Händlernetz oder an eine qualifizier te
Fachwerkstatt wenden.
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor.
Einen neuen Blinker erhalten Sie beim PEUGEOT-
Händlernetz oder bei einer qualifizier ten
Fachwerkstatt.
Page 236 of 404
Praktische Tipps
234

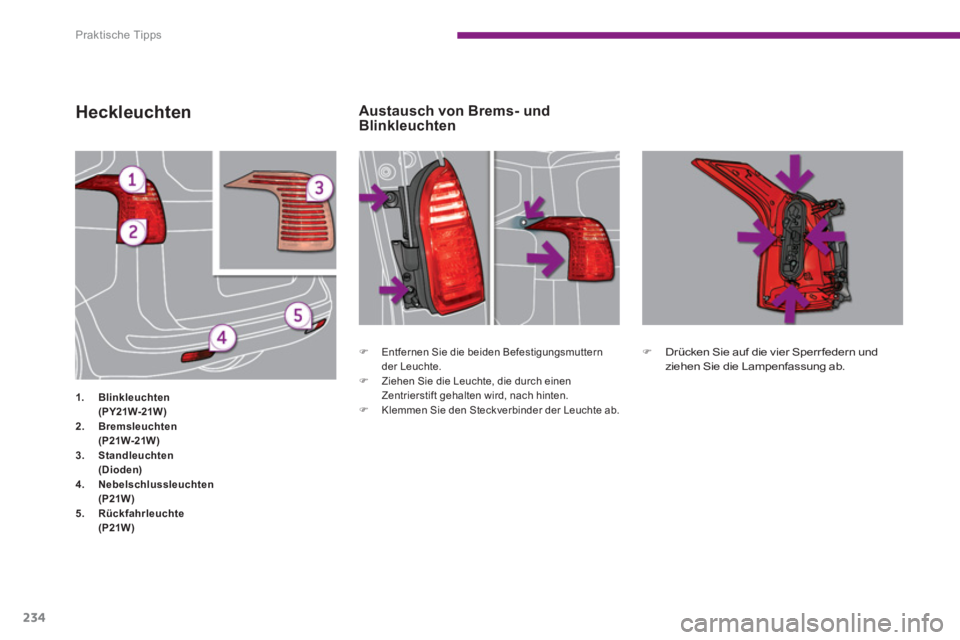

Heckleuchten
1.
Blinkleuchten
(PY21W-21W )
2.
Bremsleuchten
(P21W-21W)
3.
Standleuchten
(Dioden)
4.
Nebelschlussleuchten
(P21W)
5.
Rü
ckfahrleuchte
(P21W)
)
Entfernen Sie die beiden Befestigungsmuttern
der Leuchte.
)
Ziehen Sie die Leuchte, die durch einen
Zentrierstift gehalten wird, nach hinten.
)
Klemmen Sie den Steckverbinder der Leuchte ab.
)
Drücken Sie auf die vier Sperr federn und
ziehen Sie die Lampenfassung ab.
Austausch von Brems- und
Blinkleuchten
Page 237 of 404
11
Praktische Tipps
235
)
Drehen Sie die Lampe um eine Vierteldrehung
und tauschen Sie sie aus.
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor. Wenden Sie sich zum Auswechseln dieses
Lampentyps mit Dioden an das PEUGEOT-
Händlernetz oder an eine qualifizier te Fachwerkstatt.
)
Schieben Sie die Hand unter den Stoßfänger.
)
Drehen Sie die Glühlampe um eine
Vier teldrehung und tauschen Sie sie aus.
Austausch der Standleuchten
(Dioden)
Austausch der Nebelschlussleuchten
oder der Rückfahrleuchte
Page 238 of 404
Praktische Tipps
236
)
Drücken Sie nacheinander auf die
Klammerpaare A
, B
und C
, um die
Lampenfassungen zu lösen.
)
Öffnen Sie den Kofferraum und ziehen Sie die
obere Dichtung an der Klappe ab.
)
Montieren Sie die mittlere Verzierung der Klappe
ab.
)
Lösen Sie die beiden Muttern mit einem
Zehnerschlüssel.
)
Drücken Sie auf die Gewindestifte, während Sie
die Leuchte von außen festhalten.
)
Schließen Sie die Klappe.
)
Klemmen Sie den Steckverbinder der Leuchte
ab und ziehen Sie dann den Schlauch der
Scheibenwaschanlage ab, um die transparente
Abdeckung zu entfernen.
Austausch der 3. Bremsleuchte
(5W5)
)
Führen Sie einen dünnen Schraubenzieher in
eine der äußeren Öffnungen der transparenten
Abdeckung ein.
)
Schieben Sie sie nach außen, um sie
auszuhaken.
)
Entfernen Sie die transparente Abdeckung.
)
Ziehen Sie die Glühlampe heraus und wechseln
Sie sie aus.
Austausch der Glühlampen der
Kennzeichenbeleuchtung (W5W)
Page 239 of 404
11
Praktische Tipps
237

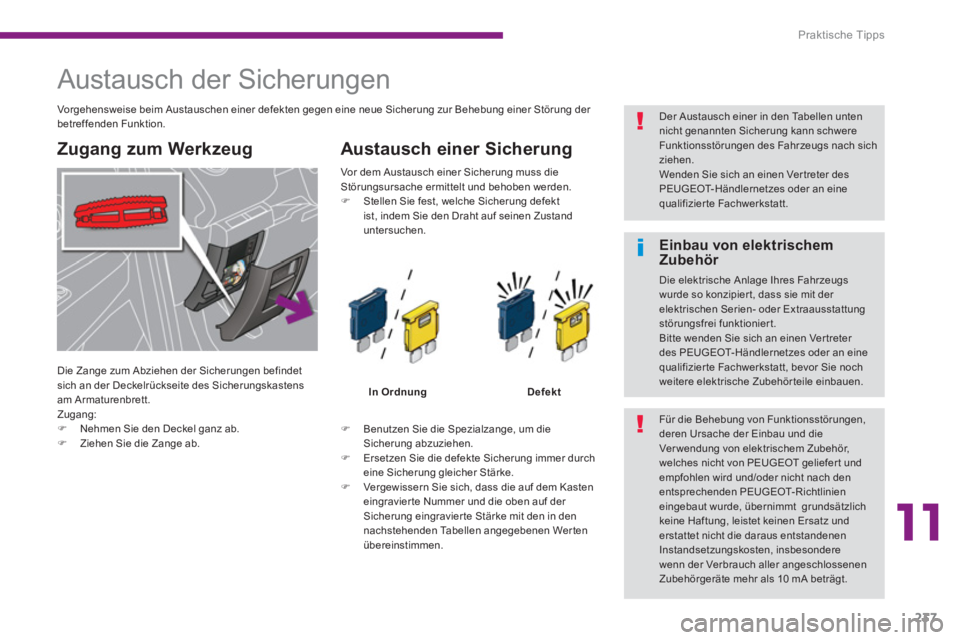

Austausch der Sicherungen
Zugang zum Werkzeug
Austausch einer Sicherung
)
Benutzen Sie die Spezialzange, um die
Sicherung abzuziehen.
)
Ersetzen Sie die defekte Sicherung immer durch
eine Sicherung gleicher Stärke.
)
Vergewissern Sie sich, dass die auf dem Kasten
eingravier te Nummer und die oben auf der
Sicherung eingravier te Stärke mit den in den
nachstehenden Tabellen angegebenen Werten
übereinstimmen.
In Ordnung
Defekt
Vor dem Austausch einer Sicherung muss die
Störungsursache ermittelt und behoben werden.
)
Stellen Sie fest, welche Sicherung defekt
ist, indem Sie den Draht auf seinen Zustand
untersuchen.
Vorgehensweise beim Austauschen einer defekten gegen eine neue Sicherung zur Behebung einer Störung der
betreffenden Funktion.
Für die Behebung von Funktionsstörungen,
deren Ursache der Einbau und die
Verwendung von elektrischem Zubehör,
welches nicht von PEUGEOT geliefer t und
empfohlen wird und/oder nicht nach den
entsprechenden PEUGEOT-Richtlinien
eingebaut wurde, übernimmt grundsätzlich
keine Haftung, leistet keinen Ersatz und
erstattet nicht die daraus entstandenen
Instandsetzungskosten, insbesondere
wenn der Verbrauch aller angeschlossenen
Zubehörgeräte mehr als 10 mA beträgt.
Einbau von elektrischem
Zubehör
Die elektrische Anlage Ihres Fahrzeugs
wurde so konzipier t, dass sie mit der
elektrischen Serien- oder Extraausstattung
störungsfrei funktionier t.
Bitte wenden Sie sich an einen Ver treter
des PEUGEOT-Händlernetzes oder an eine
qualifizier te Fachwerkstatt, bevor Sie noch
weitere elektrische Zubehör teile einbauen. Die Zange zum Abziehen der Sicherungen befindet
sich an der Deckelrückseite des Sicherungskastens
am Armaturenbrett.
Zugang:
)
Nehmen Sie den Deckel ganz ab.
)
Ziehen Sie die Zange ab.
Der Austausch einer in den Tabellen unten
nicht genannten Sicherung kann schwere
Funktionsstörungen des Fahrzeugs nach sich
ziehen.
Wenden Sie sich an einen Ver treter des
PEUGEOT-Händlernetzes oder an eine
qualifizier te Fachwerkstatt.
Page 240 of 404
Praktische Tipps
238
Sicherungen am
Armaturenbrett
Der Sicherungskasten befindet sich im unteren Teil
des Armaturenbretts.
Sicherungstabellen
Sicherung
Nr.
Stärke
(A)
abgesicherter Stromkreis
F1
15
Heckscheibenwischer
F2
-
Nicht belegt
F3
5
Steuergerät Airbags
F4
10
Elektrochromatik-Innenspiegel, Klimaanlage, Steuergerät Umschalt- und
Schutzfunktion, Multimedia hinten
F5
30
Sequentielle Fensterheber vorne
F6
30
Sequentielle Fensterheber hinten
F7
5
Deckenleuchten vorne und hinten, Kartenleseleuchten, Leseleuchten
hinten, Beleuchtung Sonnenblende, Beleuchtung Handschuhfach,
Beleuchtung Mittelarmlehne, Steuerung 12V-Relais Kofferraum
