PEUGEOT 5008 2014 Instrukcja obsługi (in Polish)
Manufacturer: PEUGEOT, Model Year: 2014, Model line: 5008, Model: PEUGEOT 5008 2014Pages: 404, PDF Size: 43.99 MB
Page 121 of 404
6
Wyposażenie
119
Konsola środkowa
Schowek
)
Pod przesuwaną pokrywą znajduje się
schowek o pojemności 10,5 litrów.
Można w nim schować dwie półlitrowe butelki.
Dysza wentylacyjna zapewnia nadmuch
klimatyzowanego powietrza.
WIP Plug - Czytnik USB
Te n m o d uł przyłączeniowy składa się z gniazda
JACK i/lub portu USB.
Pozwala on użytkownikowi na podłączanie
urządzenia przenośnego, np. przenośnego
odtwarzacza cyfrowego typu iPod
® albo
pamięci USB.
Odczytuje on formaty plików audio (mp3,
ogg, wma, wav...), które są przesyłane do
radioodtwarzacza w celu odsłuchu poprzez
głośniki w pojeździe.
Użytkownik może zarządzać tymi plikami
korzystając ze sterowania pod kierownicą
albo na panelu czołowym radioodtwarzacza i
wyświetlać je na ekranie wielofunkcyjnym.
Po podłączeniu do gniazda USB, urządzenie
przenośne ładuje się automatycznie.
Więcej szczegółowych informacji
dotyczących użytkowania tego
urządzenia znajduje się w rubryce
"Audio i telematyka".
Pojemnik dla kierowcy i pasażera na przednim
fotelu.
Page 122 of 404
Wyposażenie
120

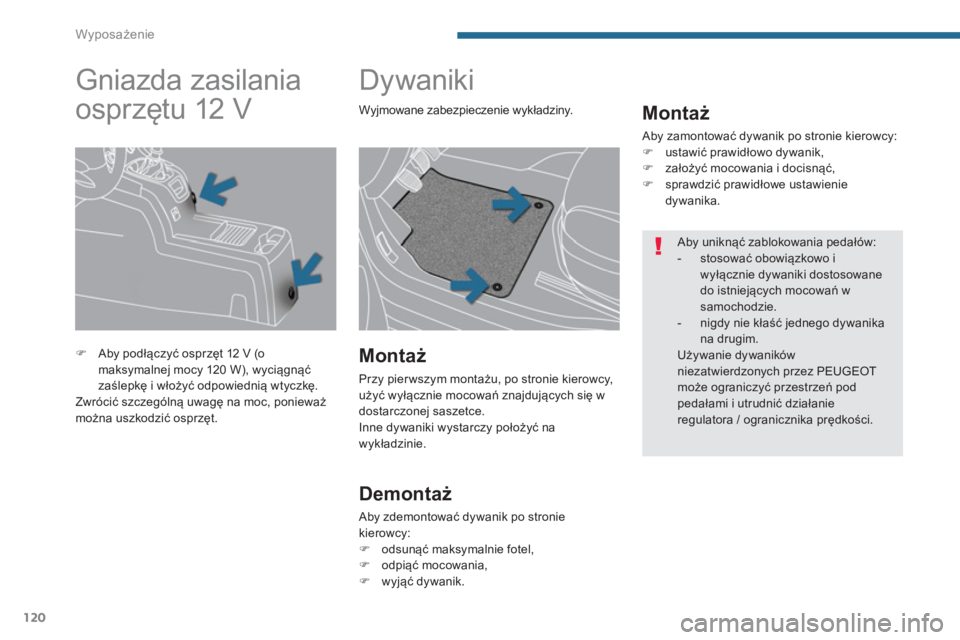

Dywaniki
Montaż
Aby zamontować dywanik po stronie kierowcy:
)
ustawić prawidłowo dywanik,
)
założyć mocowania i docisnąć,
)
sprawdzić prawidłowe ustawienie
dywanika.
Montaż
Przy pierwszym montażu, po stronie kierowcy,
użyć wyłącznie mocowań znajdujących się w
dostarczonej saszetce.
Inne dywaniki wystarczy położyć na
wykładzinie.
Demontaż
Aby zdemontować dywanik po stronie
kierowcy:
)
odsunąć maksymalnie fotel,
)
odpiąć mocowania,
)
wyjąć dywanik.
Gniazda zasilania
osprzętu 12 V
)
Aby podłączyć osprzęt 12 V (o
maksymalnej mocy 120 W), wyciągnąć
zaślepkę i włożyć odpowiednią wtyczkę.
Zwrócić szczególną uwagę na moc, ponieważ
można uszkodzić osprzęt. Wyjmowane zabezpieczenie wykładziny.
Aby uniknąć zablokowania pedałów:
- stosować obowiązkowo i
wyłącznie dywaniki dostosowane
do istniejących mocowań w
samochodzie.
- nigdy nie kłaść jednego dywanika
na drugim.
Używanie dywaników
niezatwierdzonych przez PEUGEOT
może ograniczyć przestrzeń pod
pedałami i utrudnić działanie
regulatora / ogranicznika prę
dkości.
Page 123 of 404
6
Wyposażenie
121

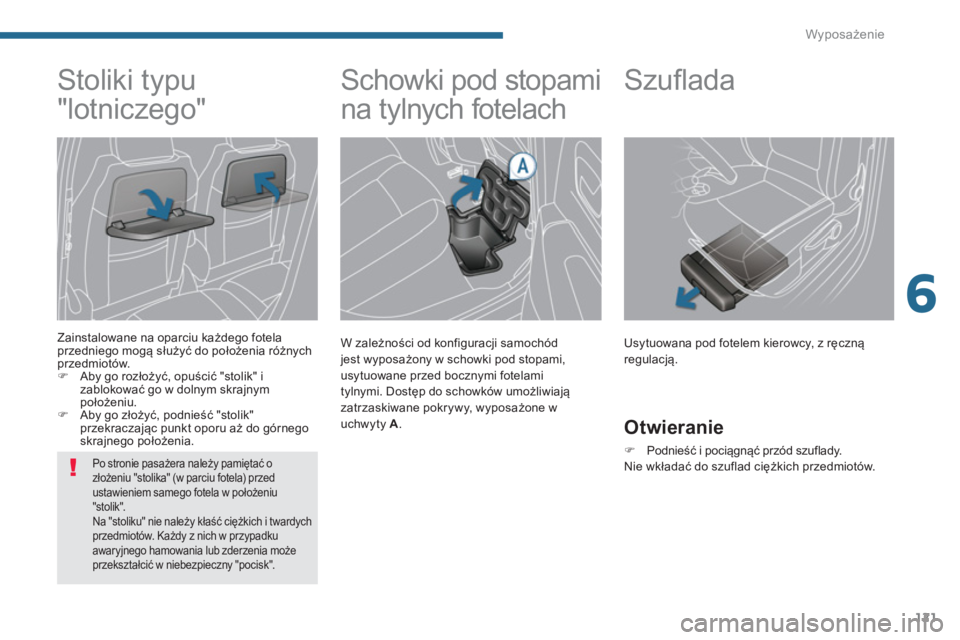

Schowki pod stopami
na tylnych fotelach
W zależności od konfiguracji samochód
jest wyposażony w schowki pod stopami,
usytuowane przed bocznymi fotelami
tylnymi. Dostęp do schowków umożliwiają
zatrzaskiwane pokrywy, wyposażone w
uchwyty A
.
Stoliki typu
"lotniczego"
Zainstalowane na oparciu każdego fotela
przedniego mogą służyć do położenia różnych
przedmiotów.
)
Aby go rozłożyć, opuścić "stolik" i
zablokować go w dolnym skrajnym
położeniu.
)
Aby go złożyć, podnieść "stolik"
przekraczając punkt oporu aż do górnego
skrajnego położenia.
Szufl ada
Usytuowana pod fotelem kierowcy, z ręczną
regulacją.
Otwieranie
)
Podnieść i pociągnąć przód szuflady.
Nie wkładać do szuflad ciężkich przedmiotów.
Po stronie pasażera należy pamiętać o
złożeniu "stolika" (w parciu fotela) przed
ustawieniem samego fotela w położeniu
"stolik".
Na "stoliku" nie należy kłaść ciężkich i twardych
przedmiotów. Każdy z nich w przypadku
awaryjnego hamowania lub zderzenia może
przekształcić w niebezpieczny "pocisk".
Page 124 of 404
Wyposażenie
122

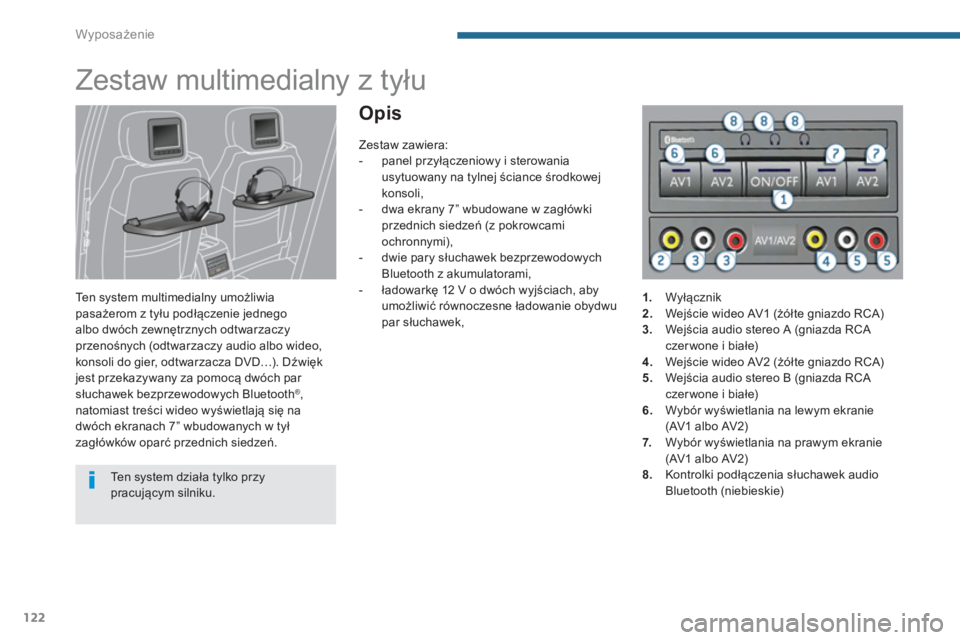

Zestaw multimedialny z tyłu
Ten system multimedialny umożliwia
pasażerom z tyłu podłączenie jednego
albo dwóch zewnętrznych odtwarzaczy
przenośnych (odtwarzaczy audio albo wideo,
konsoli do gier, odtwarzacza DVD…). Dźwięk
jest przekazywany za pomocą dwóch par
słuchawek bezprzewodowych Bluetooth
®,
natomiast treści wideo wyświetlają się na
dwóch ekranach 7” wbudowanych w tył
zagłówków oparć przednich siedzeń.
Opis
Ten system działa tylko przy
pracującym silniku.
Zestaw zawiera:
- panel przyłączeniowy i sterowania
usytuowany na tylnej ściance środkowej
konsoli,
- dwa ekrany 7” wbudowane w zagłówki
przednich siedzeń (z pokrowcami
ochronnymi),
- dwie pary słuchawek bezprzewodowych
Bluetooth z akumulatorami,
- ładowarkę 12 V o dwóch wyjściach, aby
umożliwić równoczesne ładowanie obydwu
par słuchawek,
1.
Wyłącznik
2.
Wejście wideo AV1 (żółte gniazdo RCA)
3.
Wejścia audio stereo A (gniazda RCA
czer wone i białe)
4.
Wejście wideo AV2 (żółte gniazdo RCA)
5.
Wejścia audio stereo B (gniazda RCA
czer wone i białe)
6.
Wybór wyświetlania na lewym ekranie
(AV1 albo AV2)
7.
Wybór wyświetlania na prawym ekranie
(AV1 albo AV2)
8.
Kontrolki podłączenia słuchawek audio
Bluetooth (niebieskie)
Page 125 of 404
6
Wyposażenie
123

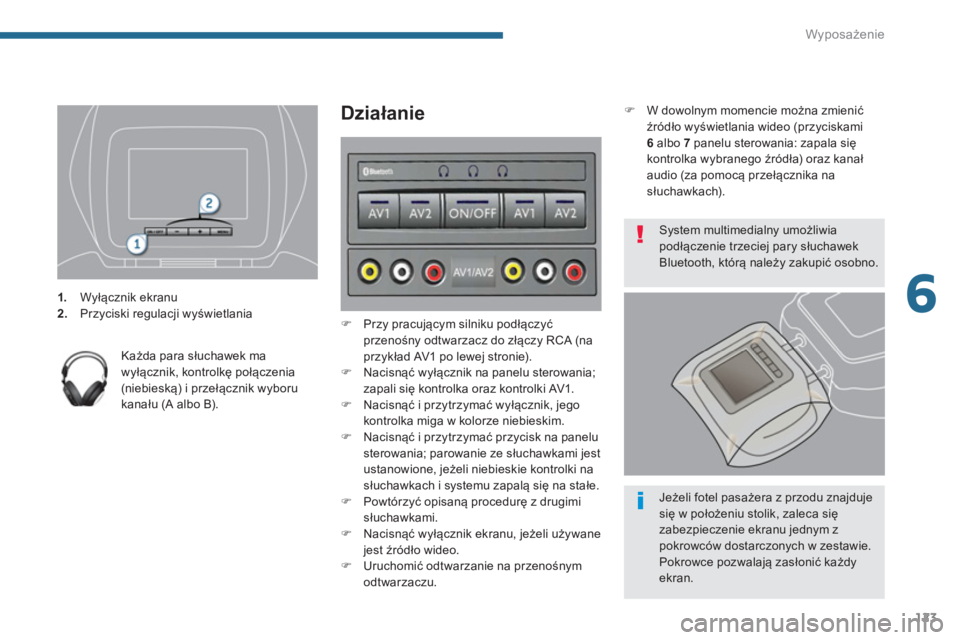

1.
Wyłącznik ekranu
2.
Przyciski regulacji wyświetlania
Każda para słuchawek ma
wyłącznik, kontrolkę połączenia
(niebieską) i przełącznik wyboru
kanału (A albo B).
Działanie
)
Przy pracującym silniku podłączyć
przenośny odtwarzacz do złączy RCA (na
przykład AV1 po lewej stronie).
)
Nacisnąć wyłącznik na panelu sterowania;
zapali się kontrolka oraz kontrolki AV1.
)
Nacisnąć i przytrzymać wyłącznik, jego
kontrolka miga w kolorze niebieskim.
)
Nacisnąć i przytrzymać przycisk na panelu
sterowania; parowanie ze słuchawkami jest
ustanowione, jeżeli niebieskie kontrolki na
słuchawkach i systemu zapalą się na stałe.
)
Powtórzyć opisaną procedurę z drugimi
słuchawkami.
)
Nacisnąć wyłącznik ekranu, jeżeli używane
jest źródło wideo.
)
Uruchomić odtwarzanie na przenośnym
odtwarzaczu.
)
W dowolnym momencie można zmienić
źródło wyświetlania wideo (przyciskami
6
albo 7
panelu sterowania: zapala się
kontrolka wybranego źródła) o r a z kanał
audio (za pomocą przełącznika na
słuchawkach).
System multimedialny umożliwia
podłączenie trzeciej pary słuchawek
Bluetooth, którą należy zakupić osobno.
Jeżeli fotel pasażera z przodu znajduje
się w położeniu stolik, zaleca się
zabezpieczenie ekranu jednym z
pokrowców dostarczonych w zestawie.
Pokrowce pozwalają zasłonić każdy
ekran.
Page 126 of 404
Wyposażenie
124

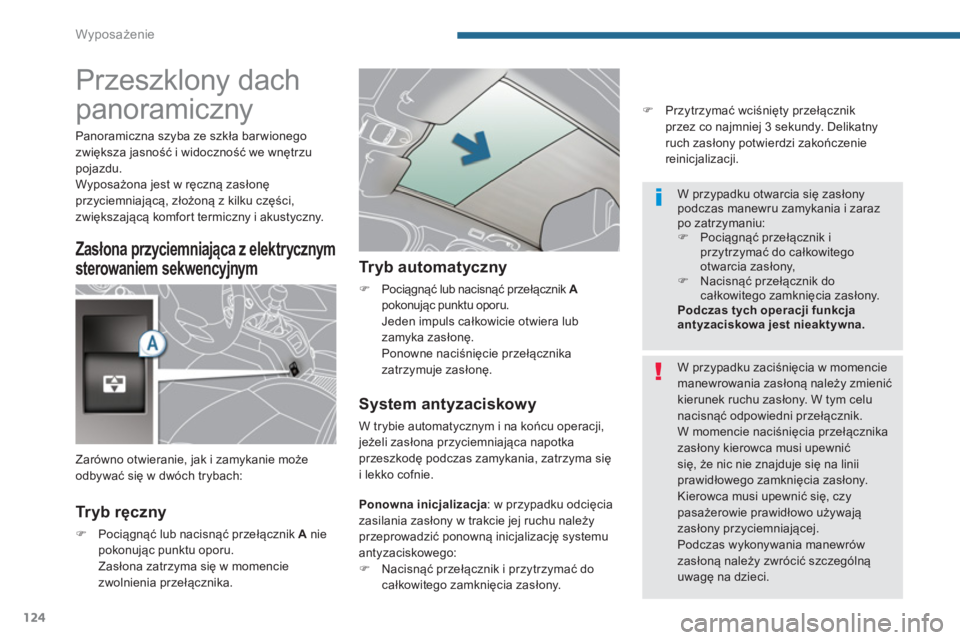

Przeszklony dach
panoramiczny
Tr y b ręczny
)
Pociągnąć lub nacisnąć przełącznik A
nie
pokonując punktu oporu.
Zasłona zatrzyma się w momencie
zwolnienia przełącznika.
Tr y b a u t o m a t y c z n y
)
Pociągnąć lub nacisnąć przełącznik A
pokonując punktu oporu.
Jeden impuls całkowicie otwiera lub
zamyka zasłonę.
Ponowne naciśnięcie przełącznika
zatrzymuje zasłonę.
System antyzaciskowy
W trybie automatycznym i na końcu operacji,
jeżeli zasłona przyciemniająca napotka
przeszkodę podczas zamykania, zatrzyma się
i lekko cofnie. Zarówno otwieranie, jak i zamykanie może
odbywać się w dwóch trybach:
W przypadku zaciśnięcia w momencie
manewrowania zasłoną należy zmienić
kierunek ruchu zasłony. W tym celu
nacisnąć odpowiedni przełącznik.
W momencie naciśnięcia przełącznika
zasłony kierowca musi upewnić
się, że nic nie znajduje się na linii
prawidłowego zamknięcia zasłony.
Kierowca musi upewnić się, czy
pasażerowie prawidłowo używają
zasłony przyciemniającej.
Podczas wykonywania manewrów
zasłoną
należy zwrócić szczególną
uwagę na dzieci.
W przypadku otwarcia się zasłony
podczas manewru zamykania i zaraz
po zatrzymaniu:
)
Pociągnąć przełącznik i
przytrzymać do całkowitego
otwarcia zasłony,
)
Nacisnąć przełącznik do
całkowitego zamknięcia zasłony.
Podczas tych operacji funkcja
antyzaciskowa jest nieaktywna.
)
Przytrzymać wciśnięty przełącznik
przez co najmniej 3 sekundy. Delikatny
ruch zasłony potwierdzi zakończenie
reinicjalizacji.
Ponowna inicjalizacja
: w przypadku odcięcia
zasilania zasłony w trakcie jej ruchu należy
przeprowadzić ponowną inicjalizację systemu
antyzaciskowego:
)
Nacisnąć przełącznik i przytrzymać do
całkowitego zamknię
cia zasłony. Panoramiczna szyba ze szkła barwionego
zwiększa jasność i widoczność we wnętrzu
pojazdu.
Wyposażona jest w ręczną zasłonę
przyciemniającą, złożoną z kilku części,
zwiększającą komfort termiczny i akustyczny.
Zasłona przyciemniająca z elektrycznym
sterowaniem sekwencyjnym
Page 127 of 404
6
Wyposażenie
125

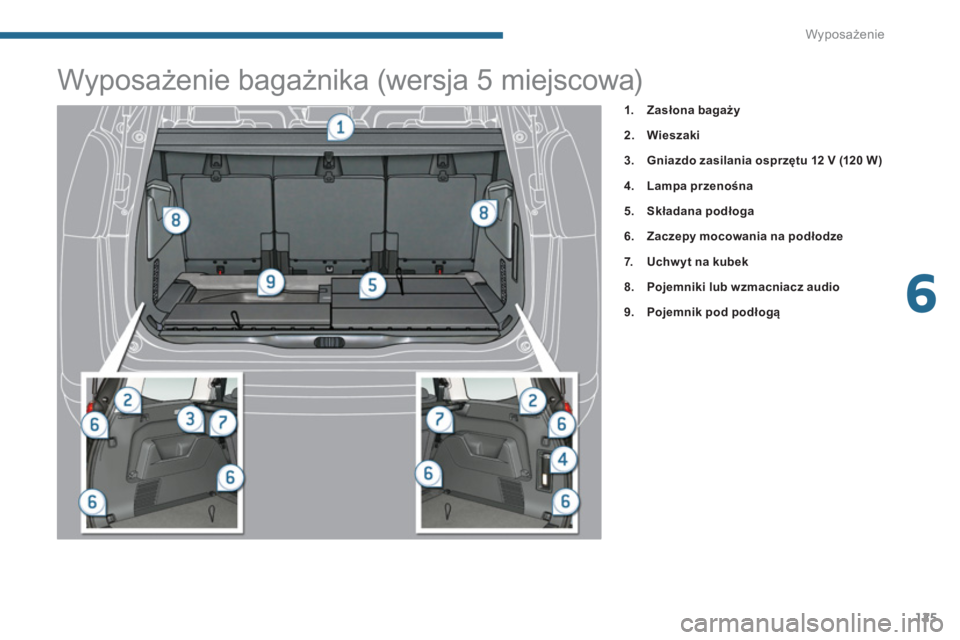

Wyposażenie bagażnika (wersja 5 miejscowa)
1.
Zasłona bagaży
2.
Wieszaki
3.
Gniazdo zasilania osprzętu 12 V
(120 W )
4.
Lampa przenośna
5.
Składana podłoga
6.
Zaczepy mocowania na podłodze
7.
Uchw yt na kubek
8.
Pojemniki lub wzmacniacz audio
9.
Pojemnik pod podłogą
Page 128 of 404
Wyposażenie
126
1.
Zasłona bagaży
2.
Wieszaki
3.
Gniazdo zasilania osprzętu 12 V
(120 W )
4.
Lampa przenośna
5.
Składana podłoga
6.
Zaczepy mocowania na podłodze
7.
Uchw yt na kubek
8.
Podłokietniki
9.
Pojemniki lub wzmacniacz audio
10.
Klamr y pasów w 3 rzędzie

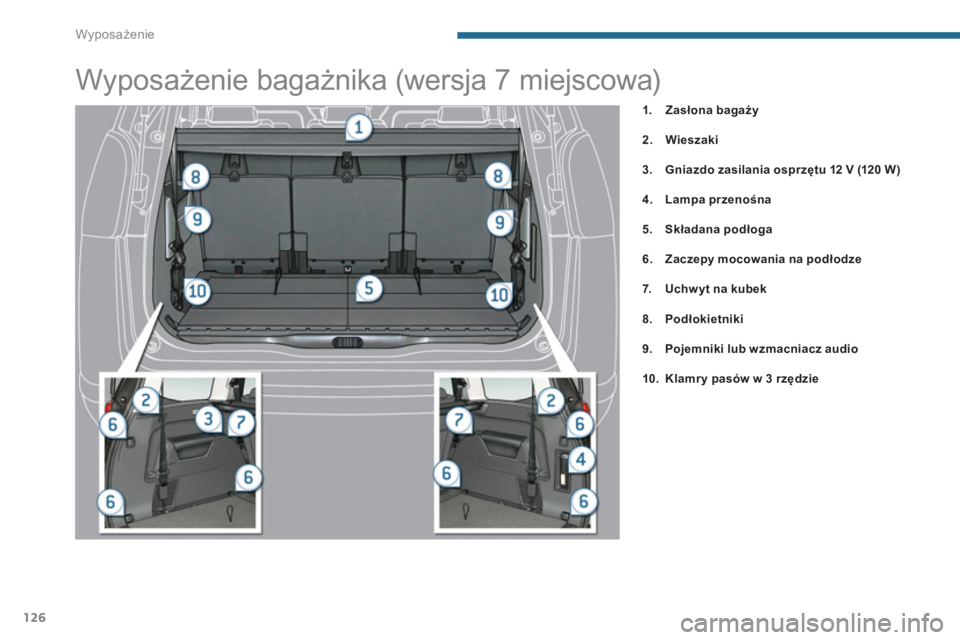

Wyposażenie bagażnika (wersja 7 miejscowa)
Page 129 of 404
6
Wyposażenie
127

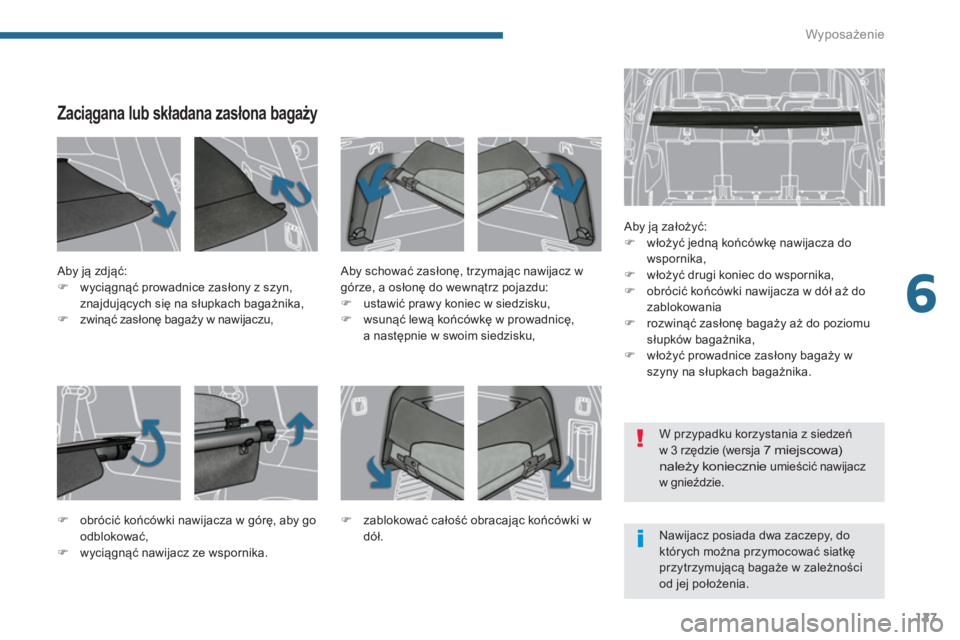

Zaciągana lub składana zasłona bagaży
Aby ją założyć:
)
włożyć jedną końcówkę nawijacza do
wspornika,
)
włożyć drugi koniec do wspornika,
)
obrócić końcówki nawijacza w dół aż do
zablokowania
)
rozwinąć zasłonę bagaży aż do poziomu
słupków bagażnika,
)
włożyć prowadnice zasłony bagaży w
szyny na słupkach bagażnika.
Aby ją zdjąć:
)
wyciągnąć prowadnice zasłony z szyn,
znajdujących si
ę na słupkach bagażnika,
)
zwinąć zasłonę bagaży w nawijaczu,
Aby schować zasłonę, trzymając nawijacz w
górze, a osłonę do wewnątrz pojazdu:
)
ustawić prawy koniec w siedzisku,
)
wsunąć lewą końcówkę w prowadnicę,
a następnie w swoim siedzisku,
)
obrócić końcówki nawijacza w górę, aby go
odblokować,
)
wyciągnąć nawijacz ze wspornika.
)
zablokować całość obracając końcówki w
dół.
Nawijacz posiada dwa zaczepy, do
których można przymocować siatkę
przytrzymującą bagaże w zależności
od jej położenia. W przypadku korzystania z siedzeń
w 3 rzędzie (wersja
7 miejscowa)
należy koniecznie umieścić nawijacz
w gnieździe.
Page 130 of 404
Wyposażenie
128

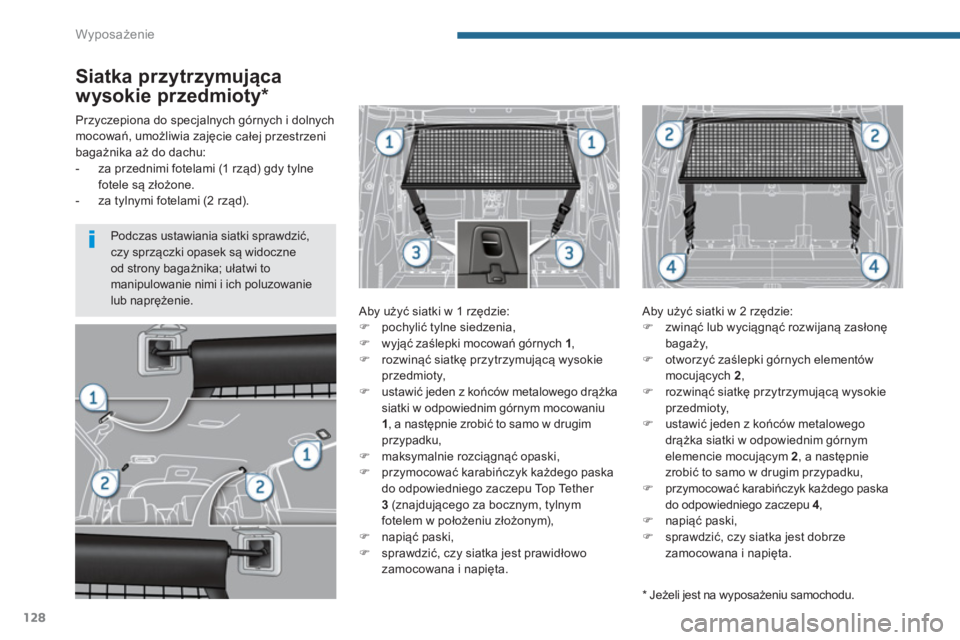

Siatka przytrzymująca
wysokie przedmioty *
Aby użyć siatki w 1 rzędzie:
)
pochylić tylne siedzenia,
)
wyjąć zaślepki mocowań górnych 1
,
)
rozwinąć siatkę przytrzymującą wysokie
przedmioty,
)
ustawić jeden z końców metalowego drążka
siatki w odpowiednim górnym mocowaniu
1
, a następnie zrobić to samo w drugim
przypadku,
)
maksymalnie rozciągnąć opaski,
)
przymocować karabińczyk każdego paska
do odpowiedniego zaczepu Top Tether
3
(znajdującego za bocznym, tylnym
fotelem w położeniu złożonym),
)
napiąć paski,
)
sprawdzić, czy siatka jest prawidłowo
zamocowana i napięta.
Aby użyć siatki w 2 rzędzie:
)
zwinąć lub wyciągnąć rozwijaną zasłonę
bagaży,
)
otworzyć zaślepki górnych elementów
mocujących 2
,
)
rozwinąć siatkę przytrzymującą wysokie
przedmioty,
)
ustawić jeden z końców metalowego
drążka siatki w odpowiednim górnym
elemencie mocującym 2
, a następnie
zrobić to samo w drugim przypadku,
)
przymocować karabińczyk każdego paska
do odpowiedniego zaczepu 4
,
)
napiąć paski,
)
sprawdzić, czy siatka jest dobrze
zamocowana i napięta.
Przyczepiona do specjalnych górnych i dolnych
mocowań, umożliwia zaję
cie całej przestrzeni
bagażnika aż do dachu:
- za przednimi fotelami (1 rząd) gdy tylne
fotele są złożone.
- za tylnymi fotelami (2 rząd).
*
Jeżeli jest na wyposażeniu samochodu.
Podczas ustawiania siatki sprawdzić,
czy sprzączki opasek są widoczne
od strony bagażnika; ułatwi to
manipulowanie nimi i ich poluzowanie
lub naprężenie.
