PEUGEOT 5008 2014 Manual del propietario (in Spanish)
Manufacturer: PEUGEOT, Model Year: 2014, Model line: 5008, Model: PEUGEOT 5008 2014Pages: 404, tamaño PDF: 43.75 MB

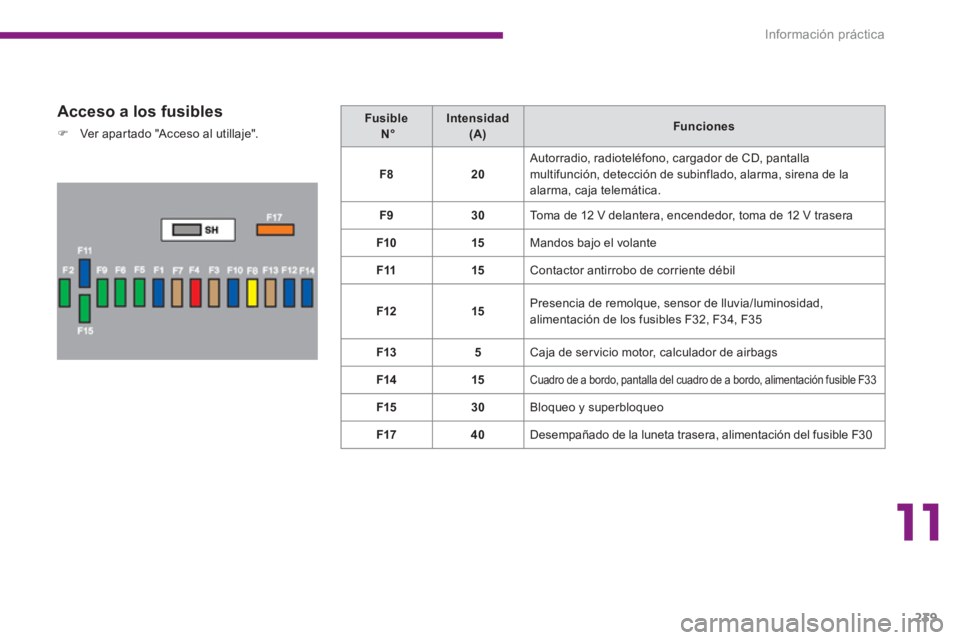

Page 241 of 404
11
Información práctica
239
Acceso a los fusibles
)
Ver apartado "Acceso al utillaje".
Fusible
N°
Intensidad
(A)
Funciones
F8
20
Autorradio, radioteléfono, cargador de CD, pantalla
multifunción, detección de subinflado, alarma, sirena de la
alarma, caja telemática.
F9
30
Toma de 12 V delantera, encendedor, toma de 12 V trasera
F10
15
Mandos bajo el volante
F11
15
Contactor antirrobo de corriente débil
F12
15
Presencia de remolque, sensor de lluvia/luminosidad,
alimentación de los fusibles F32, F34, F35
F13
5
Caja de ser vicio motor, calculador de airbags
F14
15
Cuadro de a bordo, pantalla del cuadro de a bordo, alimentación fusible F33
F15
30
Bloqueo y superbloqueo
F17
40
Desempañado de la luneta trasera, alimentación del fusible F30

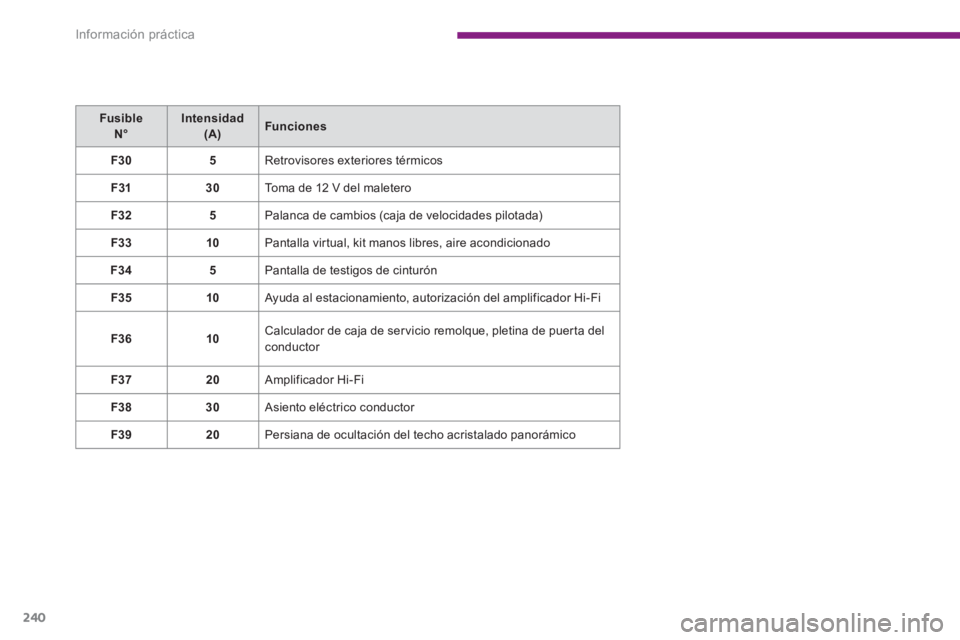

Page 242 of 404
Información práctica
240
Fusible
N°
Intensidad
(A)
Funciones
F30
5
Retrovisores exteriores térmicos
F31
30
Toma de 12 V del maletero
F32
5
Palanca de cambios (caja de velocidades pilotada)
F33
10
Pantalla virtual, kit manos libres, aire acondicionado
F34
5
Pantalla de testigos de cinturón
F35
10
Ayuda al estacionamiento, autorización del amplificador Hi-Fi
F36
10
Calculador de caja de servicio remolque, pletina de puerta del
conductor
F37
20
Amplificador Hi-Fi
F38
30
Asiento eléctrico conductor
F39
20
Persiana de ocultación del techo acristalado panorámico

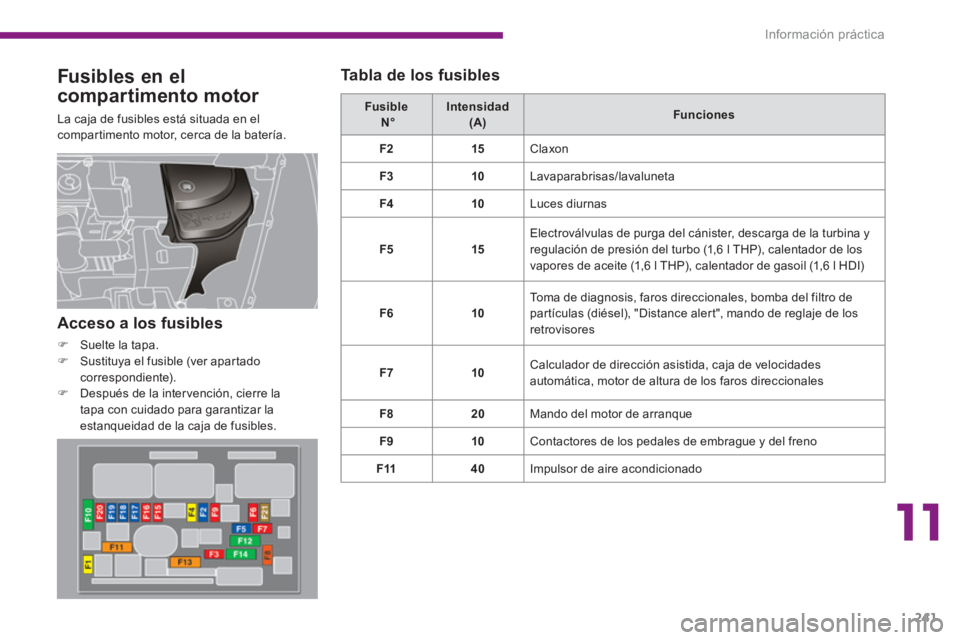

Page 243 of 404
11
Información práctica
241
Fusibles en el
compartimento motor
La caja de fusibles está situada en el
compartimento motor, cerca de la batería.
Fusible
N°
Intensidad
(A)
Funciones
F2
15
Claxon
F3
10
Lavaparabrisas/lavaluneta
F4
10
Luces diurnas
F5
15
Electroválvulas de purga del cánister, descarga de la turbina y
regulación de presión del turbo (1,6 l THP), calentador de los
vapores de aceite (1,6 l THP), calentador de gasoil (1,6 l HDI)
F6
10
Toma de diagnosis, faros direccionales, bomba del filtro de
partículas (diésel), "Distance alert", mando de reglaje de los
retrovisores
F7
10
Calculador de dirección asistida, caja de velocidades
automática, motor de altura de los faros direccionales
F8
20
Mando del motor de arranque
F9
10
Contactores de los pedales de embrague y del freno
F11
40
Impulsor de aire acondicionado
Acceso a los fusibles
)
Suelte la tapa.
)
Sustituya el fusible (ver apartado
correspondiente).
)
Después de la inter vención, cierre la
tapa con cuidado para garantizar la
estanqueidad de la caja de fusibles.
Tabla de los fusibles
Page 244 of 404
Información práctica
242
Fusible
N°
Intensidad
(A)
Funciones
F12
30
Pequeña/Gran velocidad del limpiaparabrisas delantero
F14
30
Bomba de aire
F15
10
Luz de carretera derecha
F16
10
Luz de carretera izquierda
F17
15
Luz de cruce izquierda
F18
15
Luz de cruce derecha

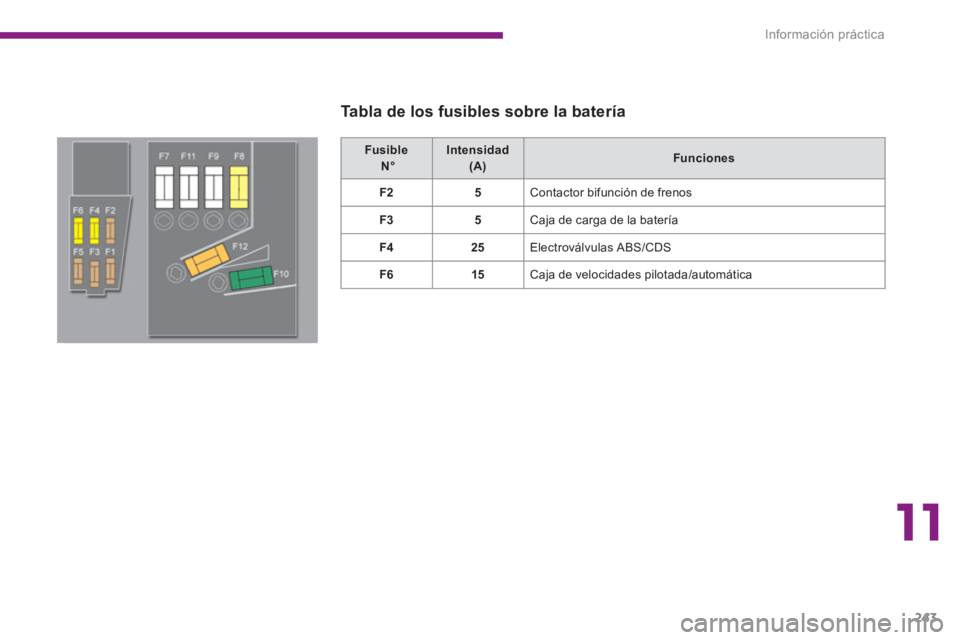

Page 245 of 404
11
Información práctica
243
Fusible
N°
Intensidad
(A)
Funciones
F2
5
Contactor bifunción de frenos
F3
5
Caja de carga de la batería
F4
25
Electroválvulas ABS/CDS
F6
15
Caja de velocidades pilotada/automática
Tabla de los fusibles sobre la batería

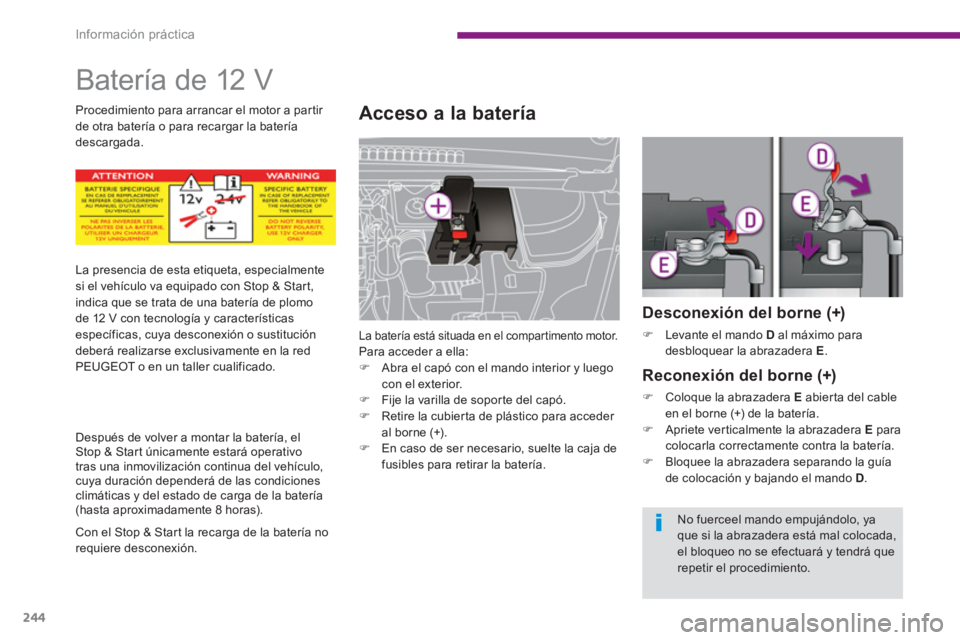

Page 246 of 404
Información práctica
244
Batería de 12 V
Acceso a la batería
La batería está situada en el compartimento motor.
Para acceder a ella:
)
Abra el capó con el mando interior y luego
con el exterior.
)
Fije la varilla de soporte del capó.
)
Retire la cubierta de plástico para acceder
al borne (+).
)
En caso de ser necesario, suelte la caja de
fusibles para retirar la batería.
Desconexión del borne (+)
)
Levante el mando D
al máximo para
desbloquear la abrazadera E
.
Reconexión del borne (+)
)
Coloque la abrazadera E
abierta del cable
en el borne (+) de la batería.
)
Apriete verticalmente la abrazadera E
para
colocarla correctamente contra la batería.
)
Bloquee la abrazadera separando la guía
de colocación y bajando el mando D
.
La presencia de esta etiqueta, especialmente
si el vehículo va equipado con Stop & Start,
indica que se trata de una batería de plomo
de 12 V con tecnología y características
específicas, cuya desconexión o sustitución
deberá realizarse exclusivamente en la red
PEUGEOT o en un taller cualificado.
Después de volver a montar la batería, el
Stop & Start únicamente estará operativo
tras una inmovilización continua del vehículo,
cuya duración dependerá de las condiciones
climáticas y del estado de carga de la batería
(hasta aproximadamente 8 horas).
Con el Stop & Start la recarga de la batería no
requiere desconexión.
Procedimiento para arrancar el motor a partir
de otra batería o para recargar la batería
descargada.
No fuerceel mando empujándolo, ya
que si la abrazadera está mal colocada,
el bloqueo no se efectuará y tendrá que
repetir el procedimiento.
Page 247 of 404
11
Información práctica
245

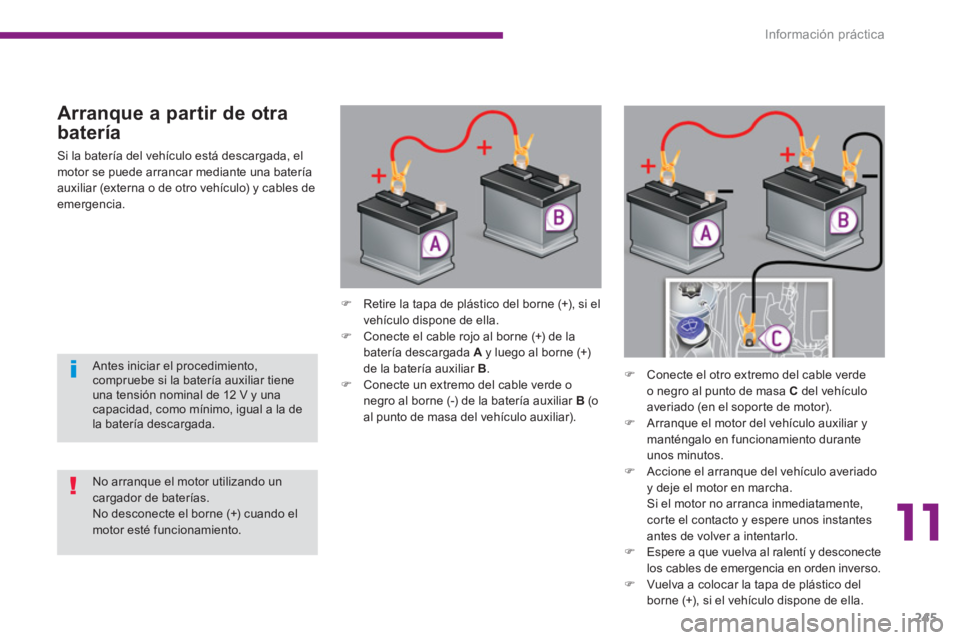

Arranque a partir de otra
batería
Si la batería del vehículo está descargada, el
motor se puede arrancar mediante una batería
auxiliar (externa o de otro vehículo) y cables de
emergencia.
)
Retire la tapa de plástico del borne (+), si el
vehículo dispone de ella.
)
Conecte el cable rojo al borne (+) de la
batería descargada A
y luego al borne (+)
de la batería auxiliar B
.
)
Conecte un extremo del cable verde o
negro al borne (-) de la batería auxiliar B
(o
al punto de masa del vehículo auxiliar).
)
Conecte el otro extremo del cable verde
o negro al punto de masa C
del vehículo
averiado (en el soporte de motor).
)
Arranque el motor del vehículo auxiliar y
manténgalo en funcionamiento durante
unos minutos.
)
Accione el arranque del vehículo averiado
y deje el motor en marcha.
Si el motor no arranca inmediatamente,
corte el contacto y espere unos instantes
antes de volver a intentarlo.
)
Espere a que vuelva al ralentí y desconecte
los cables de emergencia en orden inverso.
)
Vuelva a colocar la tapa de plástico del
borne (+), si el vehículo dispone de ella.
No arranque el motor utilizando un
cargador de baterías.
No desconecte el borne (+) cuando el
motor esté funcionamiento.
Antes iniciar el procedimiento,
compruebe si la batería auxiliar tiene
una tensión nominal de 12 V y una
capacidad, como mínimo, igual a la de
la batería descargada.

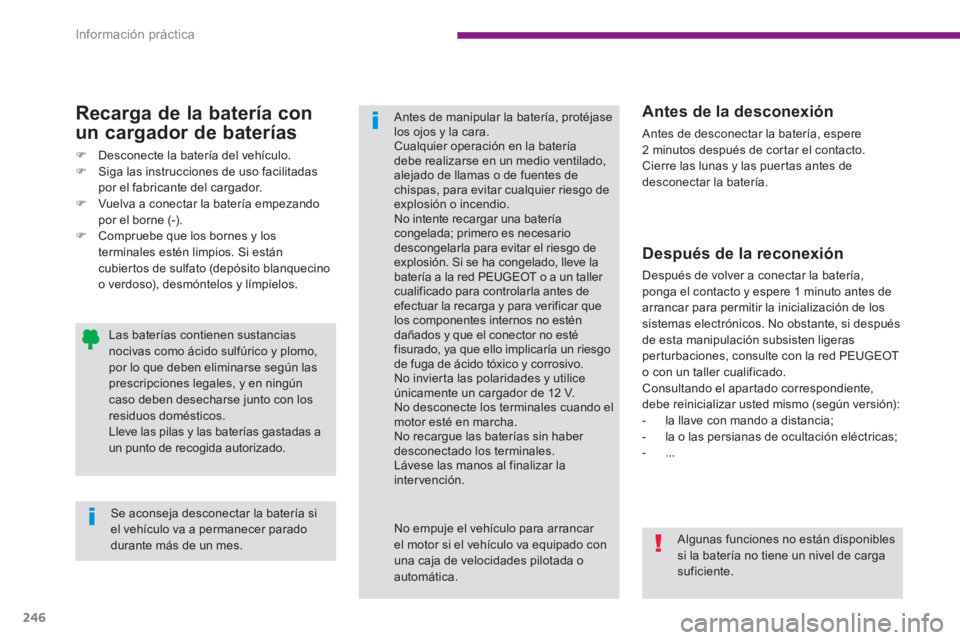

Page 248 of 404
Información práctica
246
Recarga de la batería con
un cargador de baterías
)
Desconecte la batería del vehículo.
)
Siga las instrucciones de uso facilitadas
por el fabricante del cargador.
)
Vuelva a conectar la batería empezando
por el borne (-).
)
Compruebe que los bornes y los
terminales estén limpios. Si están
cubiertos de sulfato (depósito blanquecino
o verdoso), desmóntelos y límpielos.
Las baterías contienen sustancias
nocivas como ácido sulfúrico y plomo,
por lo que deben eliminarse según las
prescripciones legales, y en ningún
caso deben desecharse junto con los
residuos domésticos.
Lleve las pilas y las baterías gastadas a
un punto de recogida autorizado.
Se aconseja desconectar la batería si
el vehículo va a permanecer parado
durante más de un mes.
Antes de la desconexión
Antes de desconectar la batería, espere
2 minutos después de cortar el contacto.
Cierre las lunas y las puertas antes de
desconectar la batería.
Después de la reconexión
Después de volver a conectar la batería,
ponga el contacto y espere 1 minuto antes de
arrancar para permitir la inicialización de los
sistemas electrónicos. No obstante, si después
de esta manipulación subsisten ligeras
per turbaciones, consulte con la red PEUGEOT
o con un taller cualificado.
Consultando el apartado correspondiente,
debe reinicializar usted mismo (según versión):
- la llave con mando a distancia;
- la o las persianas de ocultación eléctricas;
- ...
Antes de manipular la batería, protéjase
los ojos y la cara.
Cualquier operación en la batería
debe realizarse en un medio ventilado,
alejado de llamas o de fuentes de
chispas, para evitar cualquier riesgo de
explosión o incendio.
No intente recargar una batería
congelada; primero es necesario
descongelarla para evitar el riesgo de
explosión. Si se ha congelado, lleve la
batería a la red PEUGEOT o a un taller
cualificado para controlarla antes de
efectuar la recarga y para verificar que
los componentes internos no estén
dañados y que el conector no esté
fisurado, ya que ello implicaría un riesgo
de fuga de ácido tóxico y corrosivo.
No invierta las polaridades y utilice
únicamente un cargador de 12 V.
No desconecte los terminales cuando el
motor esté en marcha.
No recargue las baterías sin haber
desconectado los terminales.
Lávese las manos al finalizar la
intervención.
No empuje el vehículo para arrancar
el motor si el vehículo va equipado con
una caja de velocidades pilotada o
automática.
Algunas funciones no están disponibles
si la batería no tiene un nivel de carga
suficiente.
Page 249 of 404
11
Información práctica
247

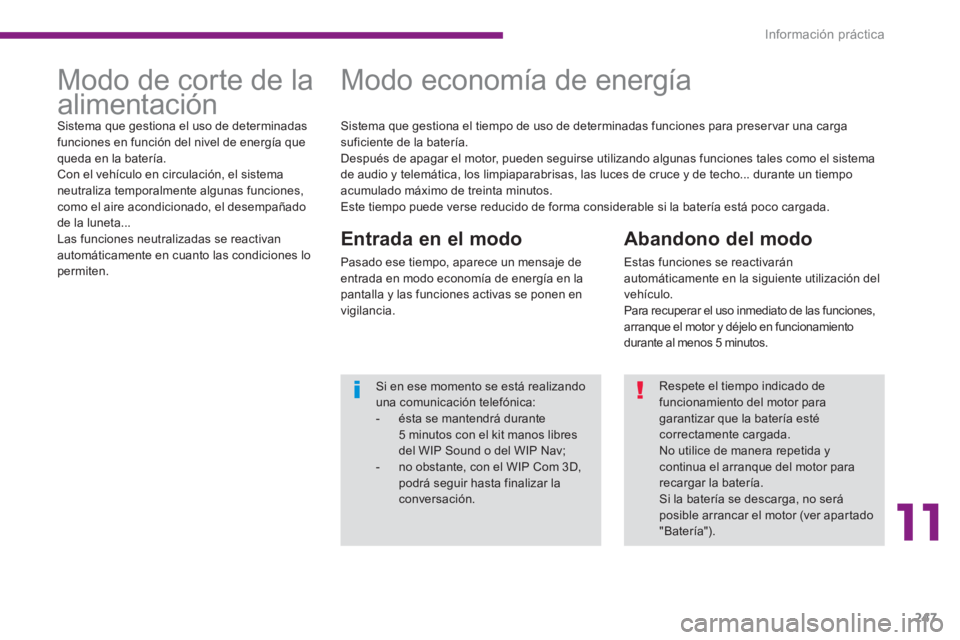

Abandono del modo
Estas funciones se reactivarán
automáticamente en la siguiente utilización del
vehículo.
Para recuperar el uso inmediato de las funciones,
arranque el motor y déjelo en funcionamiento
durante al menos 5 minutos.
Modo de corte de la
alimentación
Modo economía de energía
Entrada en el modo
Pasado ese tiempo, aparece un mensaje de
entrada en modo economía de energía en la
pantalla y las funciones activas se ponen en
vigilancia. Sistema que gestiona el uso de determinadas
funciones en función del nivel de energía que
queda en la batería.
Con el vehículo en circulación, el sistema
neutraliza temporalmente algunas funciones,
como el aire acondicionado, el desempañado
de la luneta...
Las funciones neutralizadas se reactivan
automáticamente en cuanto las condiciones lo
permiten. Sistema que gestiona el tiempo de uso de determinadas funciones para preser var una carga
suficiente de la batería.
Después de apagar el motor, pueden seguirse utilizando algunas funciones tales como el sistema
de audio y telemática, los limpiaparabrisas, las luces de cruce y de techo... durante un tiempo
acumulado máximo de treinta minutos.
Este tiempo puede verse reducido de forma considerable si la batería está poco cargada.
Si en ese momento se está realizando
una comunicación telefónica:
- ésta se mantendrá durante
5 minutos con el kit manos libres
del WIP Sound o del WIP Nav;
- no obstante, con el WIP Com 3D,
podrá seguir hasta finalizar la
conversación.
Respete el tiempo indicado de
funcionamiento del motor para
garantizar que la batería esté
correctamente cargada.
No utilice de manera repetida y
continua el arranque del motor para
recargar la batería.
Si la batería se descarga, no será
posible arrancar el motor (ver apartado
"Batería").

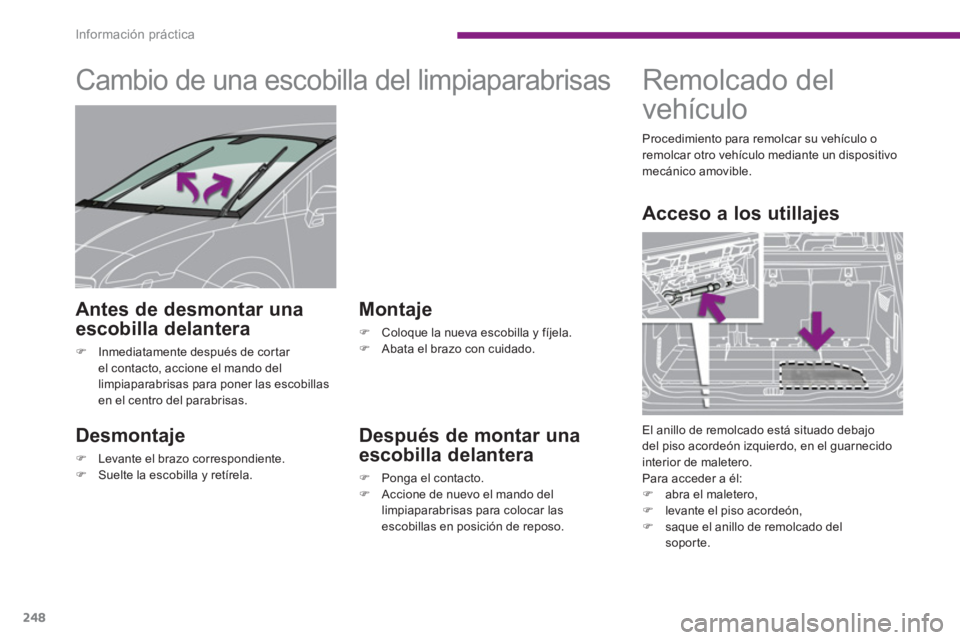

Page 250 of 404
Información práctica
248
Cambio de una escobilla del limpiaparabrisas
Desmontaje
)
Levante el brazo correspondiente.
)
Suelte la escobilla y retírela.
Montaje
)
Coloque la nueva escobilla y fíjela.
)
Abata el brazo con cuidado.
Antes de desmontar una
escobilla delantera
)
Inmediatamente después de cortar
el contacto, accione el mando del
limpiaparabrisas para poner las escobillas
en el centro del parabrisas.
Después de montar una
escobilla delantera
)
Ponga el contacto.
)
Accione de nuevo el mando del
limpiaparabrisas para colocar las
escobillas en posición de reposo.
Remolcado del
vehículo
Acceso a los utillajes
El anillo de remolcado está situado debajo
del piso acordeón izquierdo, en el guarnecido
interior de maletero.
Para acceder a él:
)
abra el maletero,
)
levante el piso acordeón,
)
saque el anillo de remolcado del
soporte.
Procedimiento para remolcar su vehículo o
remolcar otro vehículo mediante un dispositivo
mecánico amovible.
