PEUGEOT 5008 2014 Manual del propietario (in Spanish)
Manufacturer: PEUGEOT, Model Year: 2014, Model line: 5008, Model: PEUGEOT 5008 2014Pages: 404, tamaño PDF: 43.75 MB
Page 261 of 404

12
Características Técnicas
259
Los valores de MMA y de cargas remolcables indicados son válidos para una altitud máxima de 1 000 metros; la carga remolcable mencionada se
debe reducir un 10% por cada 1 000 metros suplementarios.
Arrastrando un remolque, está prohibido superar la velocidad de 100 km/h (respete la legislación vigente en cada país).
Una temperatura exterior elevada podría provocar una disminución de la capacidad del vehículo para proteger el motor. Cuando la temperatura
exterior sea superior a 37°C, limite la masa remolcada.
*
La masa en orden de marcha es igual a la masa en vacío + conductor (75 kg).
**
En el límite de la MMA del conjunto, la masa del remolque con frenos se puede aumentar en la misma medida en que se reduzca la MTMA del
vehículo tractor. Atención, el remolcado con un vehículo tractor poco cargado puede degradar la adherencia a la vía.
Masas y cargas remolcables (en kg) Diésel
Motores
1,6 litros Turbo e- HDi
115 c v
Caja de velocidades
Manual
(6 velocidades)
Pilotada
(6 velocidades)
Plazas
5
7
5
7
- Masa en vacío
1 430
1 430
1 520
- Masa en orden de marcha *
1 505
1 505
1 595
- Carga útil
640
820
640
730
- Masa técnica máxima admisible en carga
(MTMA)
2 070
2 250
2 070
2 250
- Masa máxima autorizada (MMA)
en pendiente 10 % o 12%
2 950
3 170
3 150
- Remolque con frenos (en el límite de la
MMA del conjunto)
en pendiente 10% o 12%
880
700
1 000
900
- Remolque con frenos ** (con compensación
de carga en el límite de la MMA del
conjunto)
1 080
900
1 300
1 100
- Remolque sin frenos
750
700
750
750
- Peso recomendado en la lanza
70
70
Page 262 of 404

Características Técnicas
260
Los valores de MMA y de cargas remolcables indicados son válidos para una altitud máxima de 1 000 metros; la carga remolcable mencionada se
debe reducir un 10% por cada 1 000 metros suplementarios.
Arrastrando un remolque, está prohibido superar la velocidad de 100 km/h (respete la legislación vigente en cada país).
Una temperatura exterior elevada podría provocar una disminución de la capacidad del vehículo para proteger el motor. Cuando la temperatura
exterior sea superior a 37ºC, limite la masa remolcada.
* La masa en orden de marcha es igual a la masa en vacío + conductor (75 kg).
**
En el límite de la MMA del conjunto, la masa del remolque con frenos se puede aumentar en la misma medida en que se reduzca la MTMA del
vehículo tractor. Atención, el remolcado con un vehículo tractor poco cargado puede degradar la adherencia a la vía.
Masas y cargas remolcables (en kg) Diésel
Motores diésel
1,6 litros Turbo e- HDi
115 c v
2 litros Turbo
136 cv
Caja de velocidades
Pilotada
(6 velocidades) Score
Manual
(6 velocidades)
Plazas
5
7
5
7
- Masa en vacío
1 430
1 520
1 540
- Masa en orden de marcha *
1 505
1 595
1 615
- Carga útil
640
730
585
770
- Masa técnica máxima admisible en carga
(MTMA)
2 070
2 250
2 125
2 310
- Masa máxima autorizada (MMA) del conjunto
en pendiente 12%
2 920
3 150/2 950
3 475
3 510
- Remolque con frenos (en el límite de la
MMA del conjunto)
en pendiente 10% o 12%
850
900/700
1 350
1 200
- Remolque con frenos ** (con compensación
de carga en el límite de la MMA del conjunto)
1 050
1 100/900
1 550
1 500
- Remolque sin frenos
750
750
750
- Peso recomendado en la lanza
70
70
Page 263 of 404

12
Características Técnicas
261
Los valores de MMA y de cargas remolcables indicados son válidos para un altitud máxima de 1 000 metros; la carga remolcable mencionada se debe
reducir un 10 % por cada 1 000 metros suplementarios.
Arrastrando un remolque, está prohibido superar la velocidad de 100 km/h (respete la legislación vigente en cada país).
Una temperatura exterior elevada podría provocar una disminución de la capacidad del vehículo para proteger el motor. Cuando la temperatura
exterior sea superior a 37ºC , limite la masa remolcada.
* La masa en orden de marcha es igual a la masa en vacío + conductor (75 kg).
** En el límite de la MMA del conjunto, la masa del remolque con frenos se puede aumentar en la misma medida en que se reduzca la MTMA del
vehículo tractor. Atención, el remolcado con un vehículo tractor poco cargado puede degradar la adherencia a la vía.
Masas y cargas remolcables (en kg) Diésel
Motores diésel
2 litros Turbo HDi
15 0 cv
2 litros Turbo HDi 16V
163 cv
Caja de velocidades
Manual
(6 marchas)
Automática
(6 velocidades)
Plazas
5
7
5
7
- Masa en vacío
1 540
1 589
1 619
- Masa en orden de marcha *
1 615
1 664
1 694
- Carga útil
585
770
536
711
- Masa técnica máxima admisible en carga
(MTMA)
2 125
2 310
2 125
2 330
- Masa máxima autorizada (MMA) del conjunto
en pendiente 12%
3 475
3 510
3 525
3 530
- Remolque con frenos (en el límite de la
MMA del conjunto)
en pendiente 10% o 12%
1 350
1 200
1 400
1 200
- Remolque con frenos ** (con compensación
de carga en el límite de la MMA del conjunto)
1 550
1 500
1 600
1 500
- Remolque sin frenos
750
750
- Peso recomendado en la lanza
70
70
Page 264 of 404

Características Técnicas
262
Motores
1,6 litros Turbo e- HDi
115 c v
2 litros Turbo HDi
15 0 cv
Caja de velocidades
Manual
(6 velocidades)
Pilotada
(6 velocidades)
Manual
(6 velocidades)
Manual
(6 velocidades)
Tipo Variante Versión
9HZ
9HZ
9HR
RHE
- Masa en vacío
1 481
1 482
1 481
1 572
- Masa en orden de marcha *
1 556
1 557
1 556
1 647
- Masa técnica máxima admisible en carga
(MTMA) **
2 225
2 230
2 200
2 310
- Masa máxima autorizada (MMA)
del conjunto en pendiente 12% ***
3 120
3 170
3 475
- Remolque con frenos (en el límite de la
MMA del conjunto)
en pendiente 10% o 12% ****
895
890
970
1 165
- Remolque con frenos (con compensación de
carga en el límite de la MMA del conjunto)
X
X
X
X
- Remolque sin frenos
750
750
- Peso recomendado en la lanza
70
70
*
La masa en orden de marcha es igual a la masa en vacío + conductor (75 kg).
**
La superación de la masa técnica admisible en el eje trasero implica la limitación de la velocidad a 80 km/h, como se define en el punto 2.7 de la Directiva.
***
La superación de la masa técnica admisible arrastrando un remolque implica la limitación de la velocidad a 80 km/h, como se define en el punto
2.7 de la Directiva.
****
Valor máximo de remolque con frenos en el límite de la MMA del conjunto. Atención, el remolcado con un vehículo tractor poco cargado puede
degradar la adherencia a la vía.
Los valores de MMA y de cargas remolcables indicados son válidos para una altitud máxima de 1 000 metros; la carga remolcable mencionada se
debe reducir un 10% por cada 1 000 metros suplementarios.
Una temperatura exterior elevada podría provocar una disminución de la capacidad del vehículo para proteger el motor. Cuando la temperatura
exterior sea superior a 37°C, limite la masa remolcada.
Masas y cargas remolcables (en kg) Diésel - VI (vehículo industrial)
Page 265 of 404

12
Características Técnicas
263

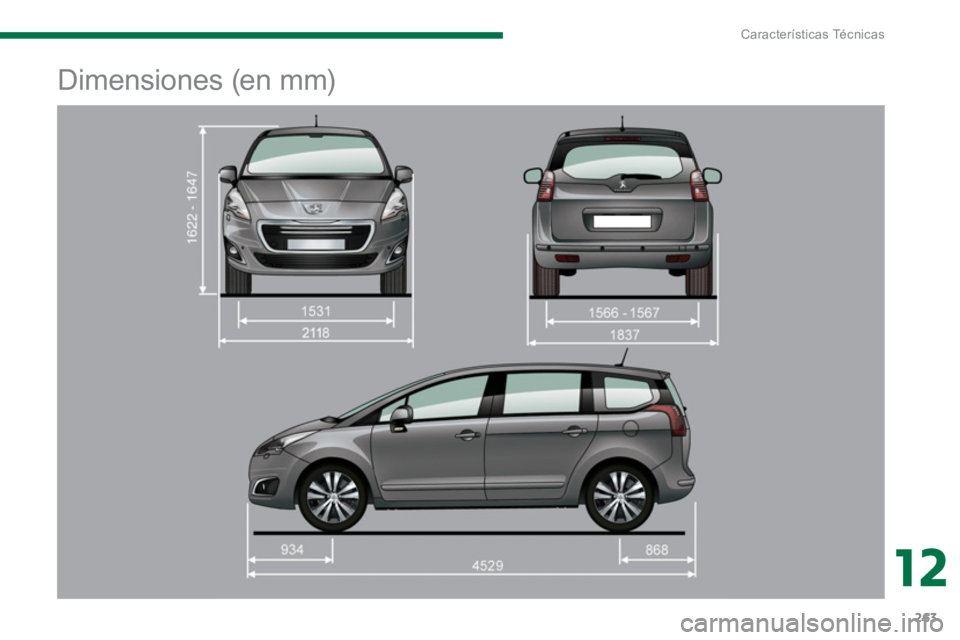

Dimensiones (en mm)
Page 266 of 404

Características Técnicas
264
Elementos de identifi cación
A.
Número de serie debajo del capó
Este número está troquelado en la carrocería,
cerca del soporte del amortiguador.
B.
Número de serie en la traviesa inferior
del parabrisas
Este número está inscrito en una etiqueta
pegada y visible a través del parabrisas.
C.
Etiqueta del fabricante
Este número está inscrito en una etiqueta
autodestructiva pegada en la entrada de la
puerta, en el lado del conductor.
D.
Etiqueta de neumáticos/pintura
Esta etiqueta está pegada en el pilar
central, en el lado del conductor.
Contiene la siguiente información:
- las presiones de inflado en vacío y con
carga,
- las dimensiones de los neumáticos,
- la presión de inflado de la rueda de
repuesto,
- la referencia del color de la pintura.
Diferentes dispositivos de marcado visibles para la identificación y la búsqueda del vehículo.
Una presión de inflado insuficiente
aumenta el consumo de carburante.
El control de la presión de inflado debe
efectuarse en frío y al menos una vez
al mes.
Page 267 of 404

265
LLAMADA DE URGENCIA O DE ASISTENCIA
Page 268 of 404

266
LLAMADA DE URGENCIA O DE ASISTENCIA
En caso de emergencia, pulse esta tecla durante más de
2 segundos. El parpadeo del diodo verde y un mensaje de
voz confi rmarán el envío de la llamada a la plataforma
" Peugeot Connect SOS " * .
El diodo verde permanece encendido (sin parpadear) cuando se ha
establecido la comunicación y se apaga una vez fi nalizada.
Al poner el contacto, el piloto verde se
enciende durante 3 segundos indicando
que el sistema funciona correctamente.
Si se pulsa de nuevo la tecla inmediatamente después, la solicitud se
anula.
La anulación se confi rma mediante un mensaje de voz.
Pulse esta tecla durante más de 2 segundos para solicitar
asistencia si el vehículo ha quedado inmovilizado.
Un mensaje de voz confi rmará el envío de la llamada ** .
Si se pulsa de nuevo la tecla inmediatamente después, la solicitud se
anula. En ese caso, el diodo verde se apaga y la anulación se confi rma
mediante un mensaje de voz.
Para anular una llamada, indique a la plataforma " Peugeot Connect SOS
" que se trata de un error.
" Peugeot Connect SOS " localiza inmediatamente su vehículo, se pone
en contacto con usted en su idioma ** y solicita, si fuera necesario,
el envío de los servicios de emergencia correspondientes ** . En los
países donde la plataforma no está operativa, o si se ha rechazado
expresamente el servicio de localización, la llamada se redirige
directamente a los servicios de emergencia (112), sin información de
localización.
Cuando el calculador de airbag detecta un choque,
independientemente de que se desplieguen o no los airbags, se
envía automáticamente una llamada de urgencia.
*
Según las condiciones generales de utilización del servicio disponible en el
punto de venta y bajo reserva de las limitaciones tecnológicas y técnicas.
Si el piloto naranja parpadea, el sistema
presenta un fallo de funcionamiento.
Si el piloto naranja está encendido de
forma fi ja, es necesario sustituir la pila de
seguridad.
En ambos casos, contacte con la red
PEUGEOT.
Si ha adquirido el vehículo fuera de la red PEUGEOT, se aconseja
verifi car la confi guración de estos servicios. Podrá modifi car dicha
confi guración en la red donde adquirió el vehículo. En países multilingües,
es posible confi gurar el servicio en el idioma ofi cial nacional que desee.
Por razones técnicas y para garantizar una mejor calidad de los servicios
PEUGEOT CONNECT ofrecidos a los clientes, el fabricante se reserva el
derecho a realizar actualizaciones del sistema telemático integrado en el
vehículo en cualquier momento.
Peugeot Connect SOS
Peugeot Connect Assistance
Funcionamiento del sistema
**
En función de la cobertura geográfi ca de " Peugeot Connect Assistance ",
" Peugeot Connect SOS " y del idioma nacional ofi cial seleccionado por el
propietario del vehículo.
Encontrará la lista de servicios PEUGEOT CONNECT y de los países que
pueden benefi ciarse de ellos en los puntos de ventas y en www.peugeot.es.
Page 269 of 404

267
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV TRAFFIC
SETUPADDR
BOOK
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV TRAFFIC
SETUPADDR
BOOK
LLAMADA DE URGENCIA O DE ASISTENCIA CON
WIP Com 3D
En caso de urgencia, pulse la tecla SOS hasta que
escuche una señal y en la pantalla aparezca "Validar/
Anular" (si hay una tarjeta SIM válida insertada).
Se envía una llamada a la plataforma PEUGEOT
Urgencia que recibe los datos de localización del
vehículo y puede transmitir una alerta cualifi cada a
los servicios de emergencia competentes.
En los países donde la plataforma no está operativa,
o cuando el servicio de localización ha sido
expresamente rechazado, la llamada se transmite
directamente a los servicios de emergencia (112).
Atención: La llamada de urgencia y los servicios únicamente están
activos cuando se utiliza el teléfono interno con una tarjeta SIM
válida. Con un teléfono Bluetooth y sin tarjeta SIM, estos servicios
no están operativos.
Pulse esta tecla para acceder a los servicios PEUGEOT.
Centro Contacto Cliente
Seleccione "Centro Contacto Cliente"
para solicitar cualquier información
relativa a la marca PEUGEOT.
Seleccione "PEUGEOT Asistencia"
para realizar una llamada de asistencia.
Peugeot Asistencia
Este servicio está sujeto a condiciones y disponibilidad. Consulte
con la Red PEUGEOT. Si ha adquirido el vehículo fuera de la Red
PEUGEOT, le sugerimos que verifi que la confi guración de estos
servicios y, si desea modifi carla, acuda a su punto de venta.
Si el calculador de airbag detecta un impacto, independientemente
de si se han disparado los airbags, se envía automáticamente
una llamada de urgencia.
El mensaje "Llamada de urgencia en modo defectuoso" asociado
al parpadeo del testigo naranja, indica un fallo de funcionamiento.
Consulte la Red PEUGEOT.
Peugeot Connect SOS
Peugeot Connect Assistance
Page 270 of 404

268
