Page 231 of 404
11
Información práctica
229

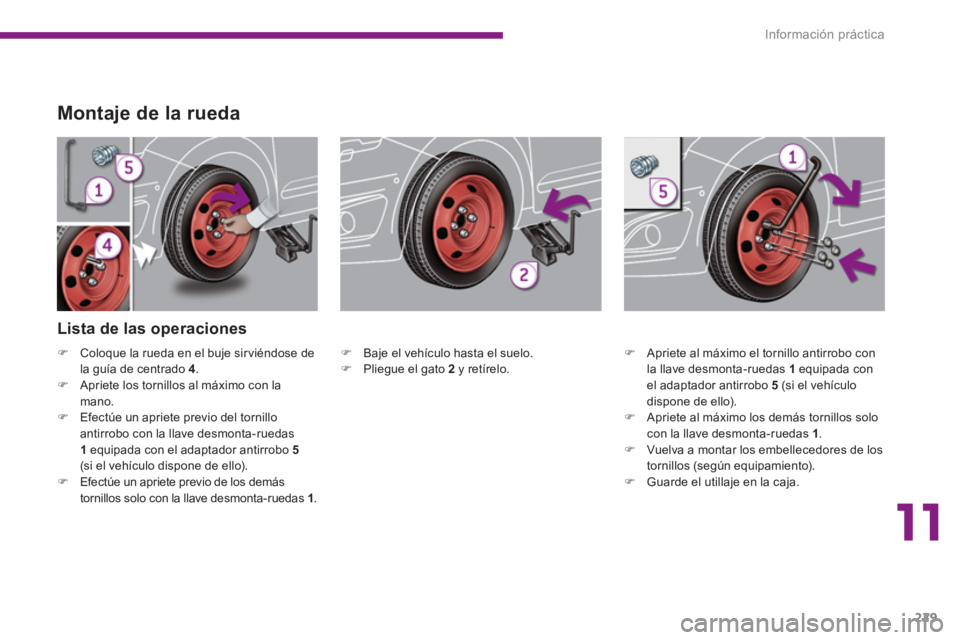

Montaje de la rueda
)
Baje el vehículo hasta el suelo.
)
Pliegue el gato 2
y retírelo.
Lista de las operaciones
)
Apriete al máximo el tornillo antirrobo con
la llave desmonta-ruedas 1
equipada con
el adaptador antirrobo 5
(si el vehículo
dispone de ello).
)
Apriete al máximo los demás tornillos solo
con la llave desmonta-ruedas 1
.
)
Vuelva a montar los embellecedores de los
tornillos (según equipamiento).
)
Guarde el utillaje en la caja.
)
Coloque la rueda en el buje sir viéndose de
la guía de centrado 4
.
)
Apriete los tornillos al máximo con la
mano.
)
Efectúe un apriete previo del tornillo
antirrobo con la llave desmonta-ruedas
1
equipada con el adaptador antirrobo 5
(si el vehículo dispone de ello).
)
Efectúe un apriete previo de los demás
tornillos solo con la llave desmonta-ruedas 1
.
Page 232 of 404
Información práctica
230

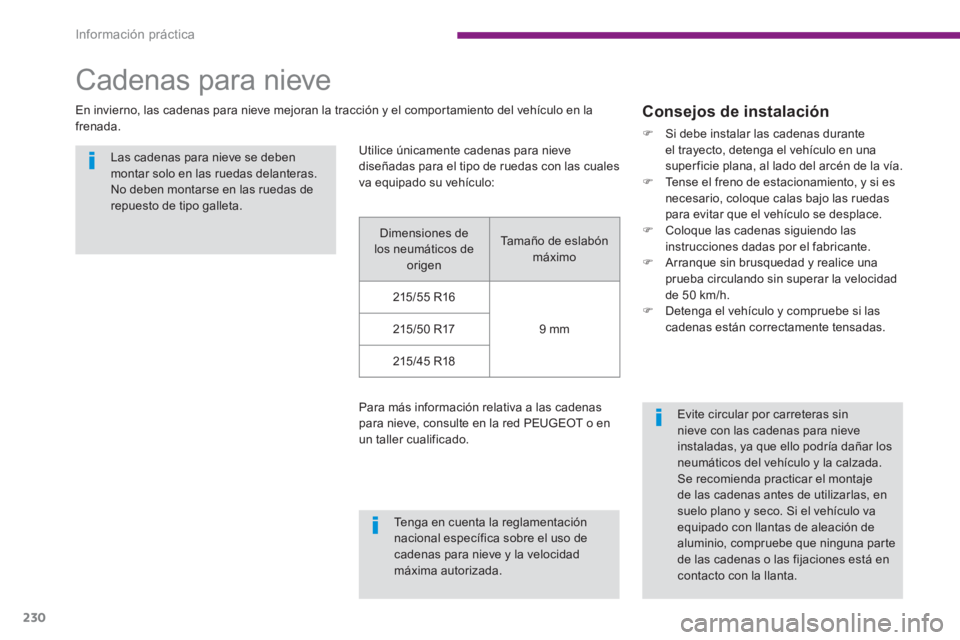

Cadenas para nieve
En invierno, las cadenas para nieve mejoran la tracción y el comportamiento del vehículo en la
frenada.
Las cadenas para nieve se deben
montar solo en las ruedas delanteras.
No deben montarse en las ruedas de
repuesto de tipo galleta.
Tenga en cuenta la reglamentación
nacional específica sobre el uso de
cadenas para nieve y la velocidad
máxima autorizada.
Consejos de instalación
)
Si debe instalar las cadenas durante
el trayecto, detenga el vehículo en una
superficie plana, al lado del arcén de la vía.
)
Tense el freno de estacionamiento, y si es
necesario, coloque calas bajo las ruedas
para evitar que el vehículo se desplace.
)
Coloque las cadenas siguiendo las
instrucciones dadas por el fabricante.
)
Arranque sin brusquedad y realice una
prueba circulando sin superar la velocidad
de 50 km/h.
)
Detenga el vehículo y compruebe si las
cadenas están correctamente tensadas.
Evite circular por carreteras sin
nieve con las cadenas para nieve
instaladas, ya que ello podría dañar los
neumáticos del vehículo y la calzada.
Se recomienda practicar el montaje
de las cadenas antes de utilizarlas, en
suelo plano y seco. Si el vehículo va
equipado con llantas de aleación de
aluminio, compruebe que ninguna parte
de las cadenas o las fijaciones está en
contacto con la llanta.
Utilice únicamente cadenas para nieve
diseñadas para el tipo de ruedas con las cuales
va equipado su vehículo:
Dimensiones de
los neumáticos de
origen Tamaño de eslabón
máximo
215/55 R16
9 mm
215/50 R17
215/45 R18
Para más información relativa a las cadenas
para nieve, consulte en la red PEUGEOT o en
un taller cualificado.
Page 233 of 404
11
Información práctica
231

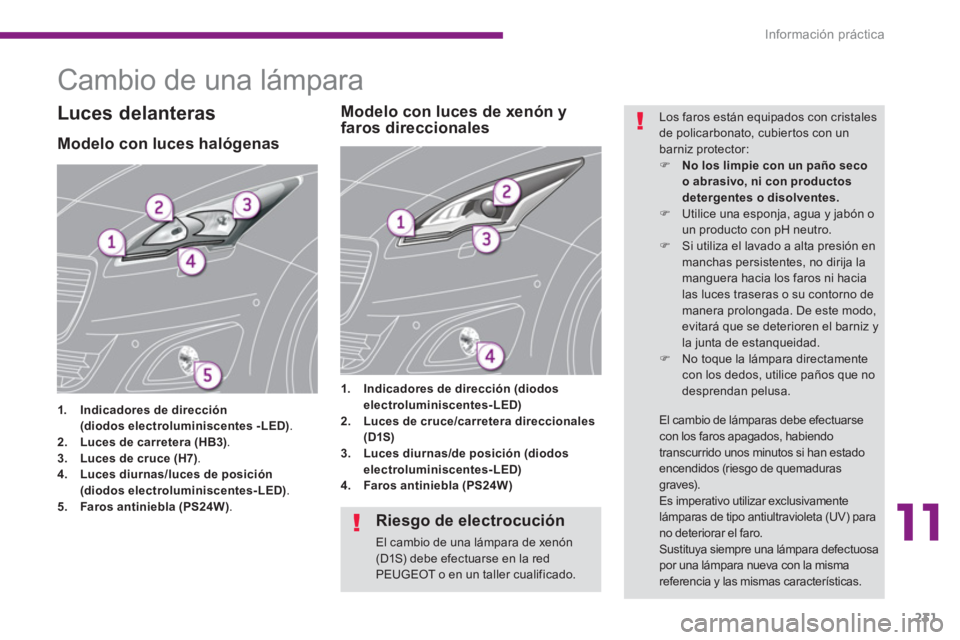

Cambio de una lámpara
Modelo con luces halógenas
1.
Indicadores de dirección
(diodos electroluminiscentes
-LED)
.
2.
Luces de carretera (HB3)
.
3.
Luces de cruce (H7)
.
4.
Luces diurnas/luces de posición
(diodos electroluminiscentes-LED)
.
5.
Faros antiniebla (PS24W)
.
1.
Indicadores de dirección (diodos
electroluminiscentes-LED)
2.
Luces de cruce/carretera direccionales
(D1S)
3.
Luces diurnas/de posición (diodos
electroluminiscentes-LED)
4.
Faros antiniebla (PS24W)
Modelo con luces de xenón y
faros direccionales
Luces delanteras
Los faros están equipados con cristales
de policarbonato, cubiertos con un
barniz protector:
)
No los limpie con un paño seco
o abrasivo, ni con productos
detergentes o disolventes.
)
Utilice una esponja, agua y jabón o
un producto con pH neutro.
)
Si utiliza el lavado a alta presión en
manchas persistentes, no dirija la
manguera hacia los faros ni hacia
las luces traseras o su contorno de
manera prolongada. De este modo,
evitará que se deterioren el barniz y
la junta de estanqueidad.
)
No toque la lámpara directamente
con los dedos, utilice paños que no
desprendan pelusa.
El cambio de lámparas debe efectuarse
con los faros apagados, habiendo
transcurrido unos minutos si han estado
encendidos (riesgo de quemaduras
graves).
Es imperativo utilizar exclusivamente
lámparas de tipo antiultravioleta (UV) para
no deteriorar el faro.
Sustituya siempre una lámpara defectuosa
por una lámpara nueva con la misma
referencia y las mismas características.
Riesgo de electrocución
El cambio de una lámpara de xenón
(D1S) debe efectuarse en la red
PEUGEOT o en un taller cualificado.
Page 234 of 404
Información práctica
232

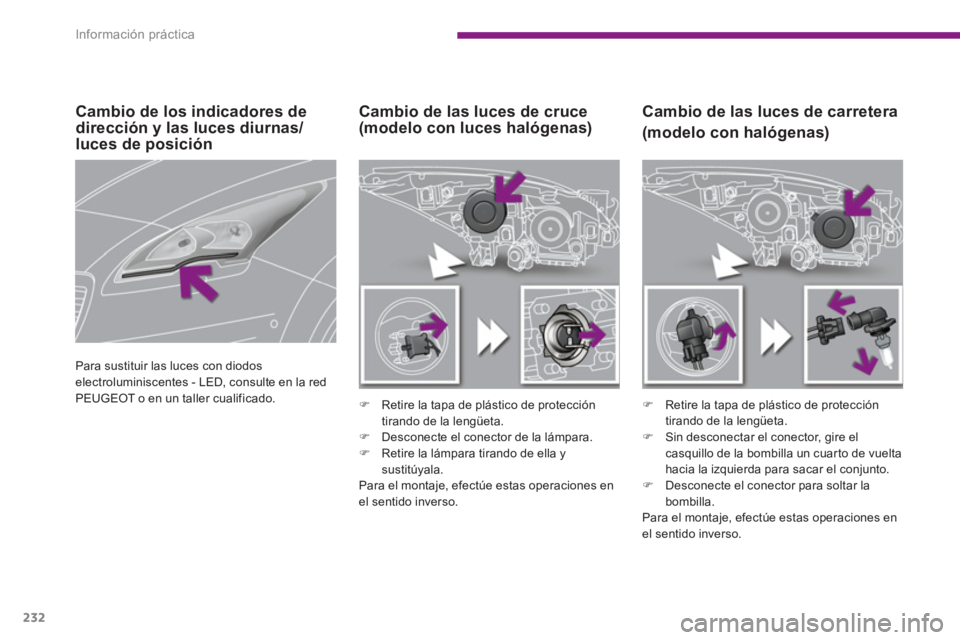

Cambio de las luces de carretera
(modelo con halógenas )
Cambio de las luces de cruce
(modelo con luces halógenas)
)
Retire la tapa de plástico de protección
tirando de la lengüeta.
)
Desconecte el conector de la lámpara.
)
Retire la lámpara tirando de ella y
sustitúyala.
Para el montaje, efectúe estas operaciones en
el sentido inverso.
)
Retire la tapa de plástico de protección
tirando de la lengüeta.
)
Sin desconectar el conector, gire el
casquillo de la bombilla un cuarto de vuelta
hacia la izquierda para sacar el conjunto.
)
Desconecte el conector para soltar la
bombilla.
Para el montaje, efectúe estas operaciones en
el sentido inverso.
Cambio de los indicadores de
dirección y las luces diurnas/
luces de posición
Para sustituir las luces con diodos
electroluminiscentes - LED, consulte en la red
PEUGEOT o en un taller cualificado.
Page 235 of 404
11
Información práctica
233

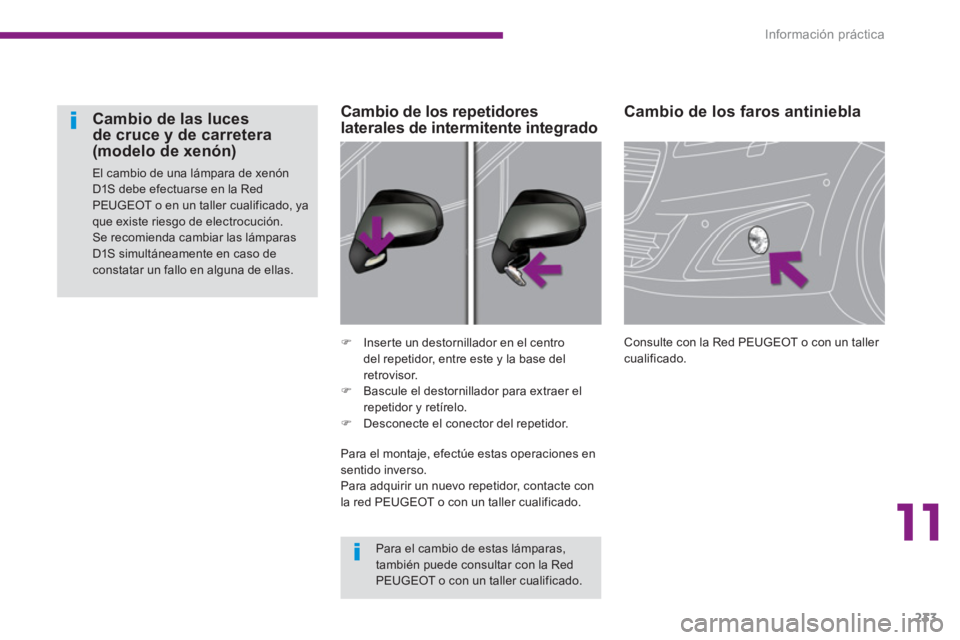

Cambio de los faros antiniebla
Consulte con la Red PEUGEOT o con un taller
cualificado.
)
Inserte un destornillador en el centro
del repetidor, entre este y la base del
retrovisor.
)
Bascule el destornillador para extraer el
repetidor y retírelo.
)
Desconecte el conector del repetidor.
Cambio de los repetidores
laterales de intermitente integrado
Cambio de las luces
de cruce y de carretera
(modelo de xenón)
El cambio de una lámpara de xenón
D1S debe efectuarse en la Red
PEUGEOT o en un taller cualificado, ya
que existe riesgo de electrocución.
Se recomienda cambiar las lámparas
D1S simultáneamente en caso de
constatar un fallo en alguna de ellas.
Para el cambio de estas lámparas,
también puede consultar con la Red
PEUGEOT o con un taller cualificado.
Para el montaje, efectúe estas operaciones en
sentido inverso.
Para adquirir un nuevo repetidor, contacte con
la red PEUGEOT o con un taller cualificado.
Page 236 of 404
Información práctica
234

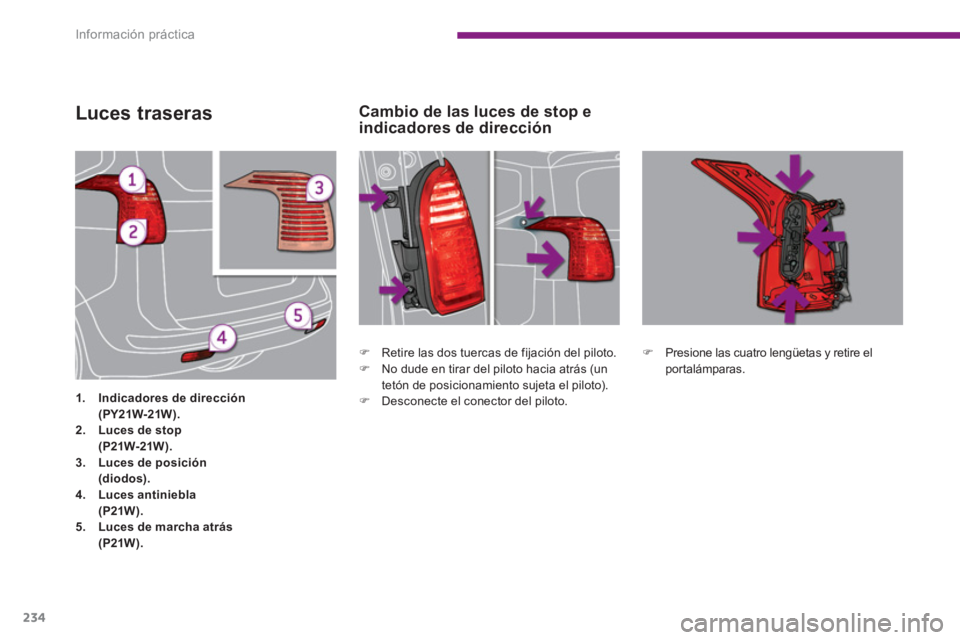

Luces traseras
1.
Indicadores de dirección
(PY21W-21W ).
2.
Luces de stop
(P21W-21W).
3.
Luces de posición
(diodos).
4.
Luces antiniebla
(P21W).
5.
Luces de marcha atrás
(P21W).
)
Retire las dos tuercas de fijación del piloto.
)
No dude en tirar del piloto hacia atrás (un
tetón de posicionamiento sujeta el piloto).
)
Desconecte el conector del piloto.
)
Presione las cuatro lengüetas y retire el
portalámparas.
Cambio de las luces de stop e
indicadores de dirección
Page 237 of 404
11
Información práctica
235
)

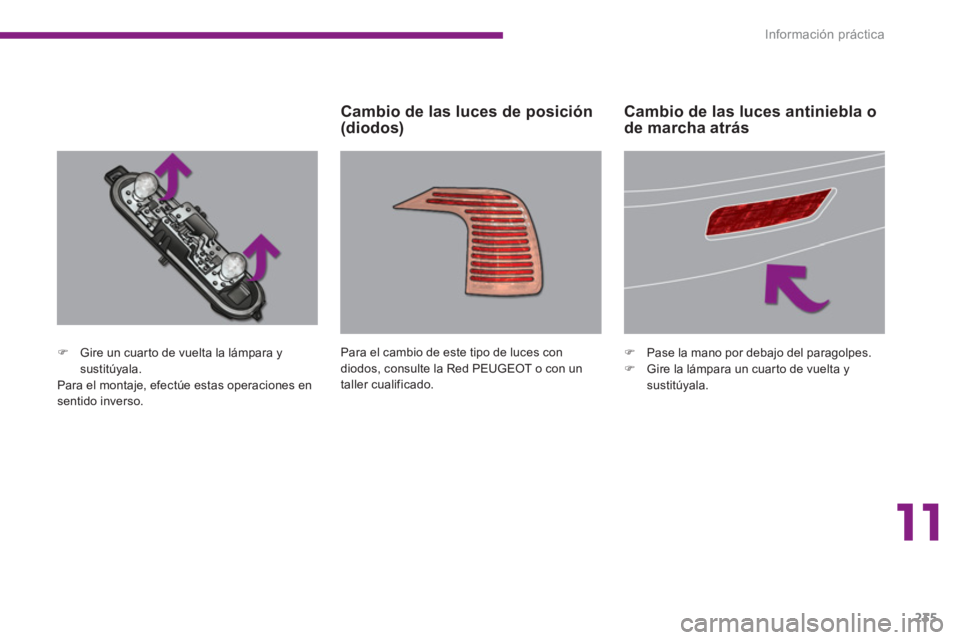

Gire un cuarto de vuelta la lámpara y
sustitúyala.
Para el montaje, efectúe estas operaciones en
sentido inverso. Para el cambio de este tipo de luces con
diodos, consulte la Red PEUGEOT o con un
taller cualificado.
)
Pase la mano por debajo del paragolpes.
)
Gire la lámpara un cuarto de vuelta y
sustitúyala.
Cambio de las luces de posición
(diodos)
Cambio de las luces antiniebla o
de marcha atrás
Page 238 of 404
Información práctica
236
)

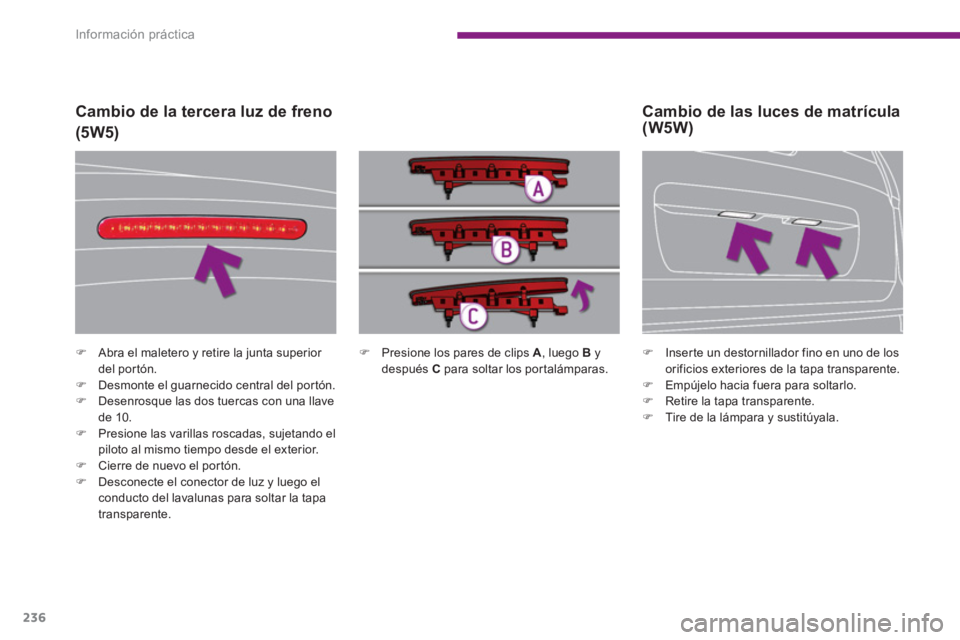

Presione los pares de clips A
, luego B
y
después C
para soltar los portalámparas.
)
Abra el maletero y retire la junta superior
del portón.
)
Desmonte el guarnecido central del portón.
)
Desenrosque las dos tuercas con una llave
de 10.
)
Presione las varillas roscadas, sujetando el
piloto al mismo tiempo desde el exterior.
)
Cierre de nuevo el portón.
)
Desconecte el conector de luz y luego el
conducto del lavalunas para soltar la tapa
transparente.
Cambio de la tercera luz de freno
(5W5)
)
Inserte un destornillador fino en uno de los
orificios exteriores de la tapa transparente.
)
Empújelo hacia fuera para soltarlo.
)
Retire la tapa transparente.
)
Tire de la lámpara y sustitúyala.
Cambio de las luces de matrícula
(W5W)
Page 239 of 404
11
Información práctica
237

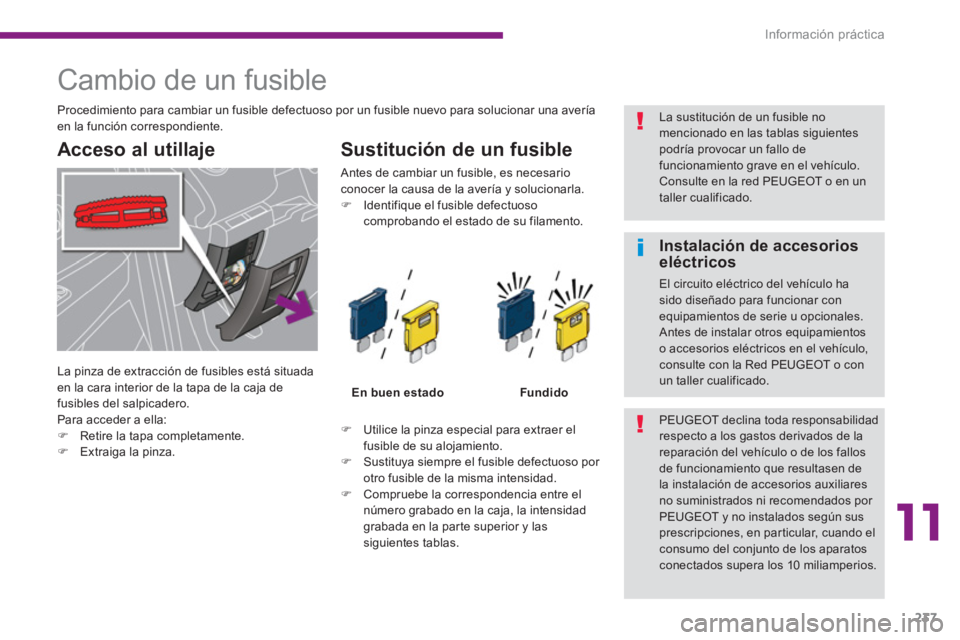

Cambio de un fusible
Acceso al utillaje
Sustitución de un fusible
)
Utilice la pinza especial para extraer el
fusible de su alojamiento.
)
Sustituya siempre el fusible defectuoso por
otro fusible de la misma intensidad.
)
Compruebe la correspondencia entre el
número grabado en la caja, la intensidad
grabada en la parte superior y las
siguientes tablas.
En buen estado
Fundido
Antes de cambiar un fusible, es necesario
conocer la causa de la avería y solucionarla.
)
Identifique el fusible defectuoso
comprobando el estado de su filamento.
Procedimiento para cambiar un fusible defectuoso por un fusible nuevo para solucionar una avería
en la función correspondiente.
PEUGEOT declina toda responsabilidad
respecto a los gastos derivados de la
reparación del vehículo o de los fallos
de funcionamiento que resultasen de
la instalación de accesorios auxiliares
no suministrados ni recomendados por
PEUGEOT y no instalados según sus
prescripciones, en particular, cuando el
consumo del conjunto de los aparatos
conectados supera los 10 miliamperios.
Instalación de accesorios
eléctricos
El circuito eléctrico del vehículo ha
sido diseñado para funcionar con
equipamientos de serie u opcionales.
Antes de instalar otros equipamientos
o accesorios eléctricos en el vehículo,
consulte con la Red PEUGEOT o con
un taller cualificado. La pinza de extracción de fusibles está situada
en la cara interior de la tapa de la caja de
fusibles del salpicadero.
Para acceder a ella:
)
Retire la tapa completamente.
)
Extraiga la pinza.
La sustitución de un fusible no
mencionado en las tablas siguientes
podría provocar un fallo de
funcionamiento grave en el vehículo.
Consulte en la red PEUGEOT o en un
taller cualificado.
Page 240 of 404
Información práctica
238

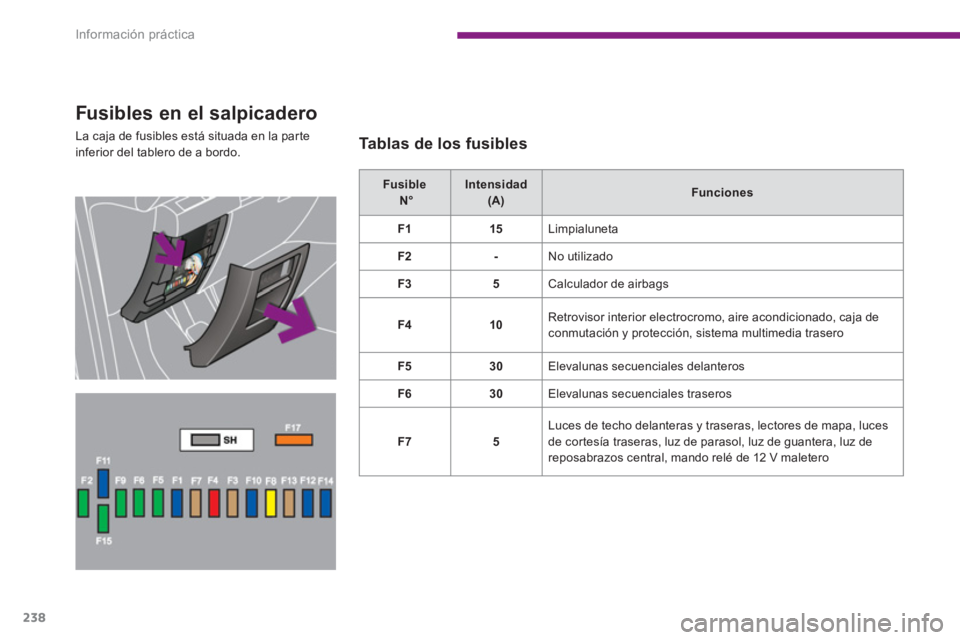

Fusibles en el salpicadero
La caja de fusibles está situada en la parte
inferior del tablero de a bordo.
Tablas de los fusibles
Fusible
N°
Intensidad
(A)
Funciones
F1
15
Limpialuneta
F2
-
No utilizado
F3
5
Calculador de airbags
F4
10
Retrovisor interior electrocromo, aire acondicionado, caja de
conmutación y protección, sistema multimedia trasero
F5
30
Elevalunas secuenciales delanteros
F6
30
Elevalunas secuenciales traseros
F7
5
Luces de techo delanteras y traseras, lectores de mapa, luces
de cortesía traseras, luz de parasol, luz de guantera, luz de
reposabrazos central, mando relé de 12 V maletero
