PEUGEOT 5008 2014 Manual del propietario (in Spanish)
Manufacturer: PEUGEOT, Model Year: 2014, Model line: 5008, Model: PEUGEOT 5008 2014Pages: 404, tamaño PDF: 43.75 MB
Page 251 of 404
11
Información práctica
249

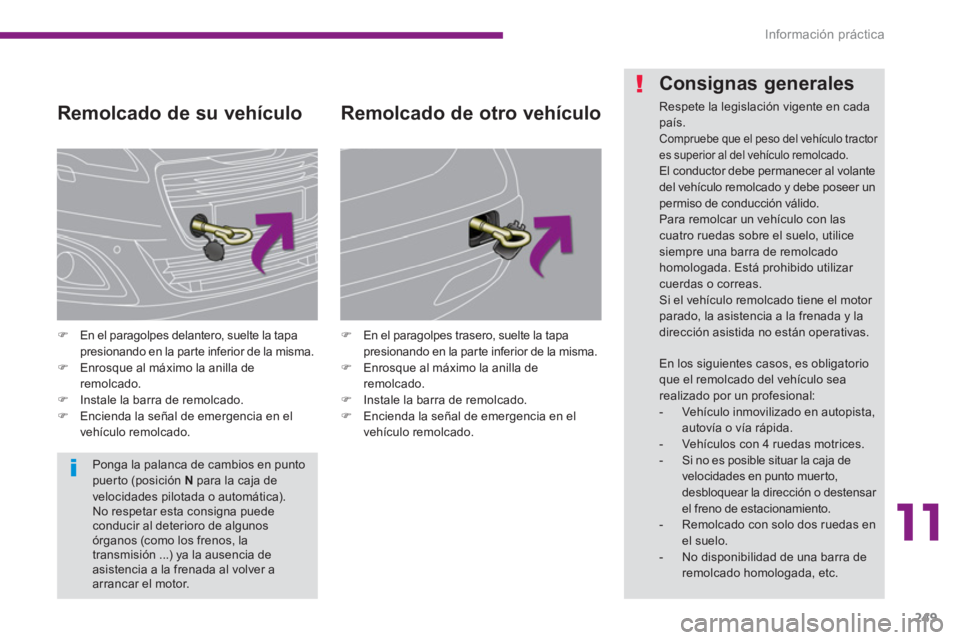

Remolcado de su vehículo
)
En el paragolpes delantero, suelte la tapa
presionando en la parte inferior de la misma.
)
Enrosque al máximo la anilla de
remolcado.
)
Instale la barra de remolcado.
)
Encienda la señal de emergencia en el
vehículo remolcado.
)
En el paragolpes trasero, suelte la tapa
presionando en la parte inferior de la misma.
)
Enrosque al máximo la anilla de
remolcado.
)
Instale la barra de remolcado.
)
Encienda la señal de emergencia en el
vehículo remolcado.
Remolcado de otro vehículo
Ponga la palanca de cambios en punto
puerto (posición N
para la caja de
velocidades pilotada o automática).
No respetar esta consigna puede
conducir al deterioro de algunos
órganos (como los frenos, la
transmisión ...) ya la ausencia de
asistencia a la frenada al volver a
arrancar el motor.
Consignas generales
Respete la legislación vigente en cada
país.
Compruebe que el peso del vehículo tractor
es superior al del vehículo remolcado.
El conductor debe permanecer al volante
del vehículo remolcado y debe poseer un
permiso de conducción válido.
Para remolcar un vehículo con las
cuatro ruedas sobre el suelo, utilice
siempre una barra de remolcado
homologada. Está prohibido utilizar
cuerdas o correas.
Si el vehículo remolcado tiene el motor
parado, la asistencia a la frenada y la
dirección asistida no están operativas.
En los siguientes casos, es obligatorio
que el remolcado del vehículo sea
realizado por un profesional:
- Vehículo inmovilizado en autopista,
autovía o vía rápida.
- Vehículos con 4 ruedas motrices.
- Si no es posible situar la caja de
velocidades en punto muerto,
desbloquear la dirección o destensar
el freno de estacionamiento.
- Remolcado con solo dos ruedas en
el suelo.
- No disponibilidad de una barra de
remolcado homologada, etc.
Page 252 of 404
Información práctica
250

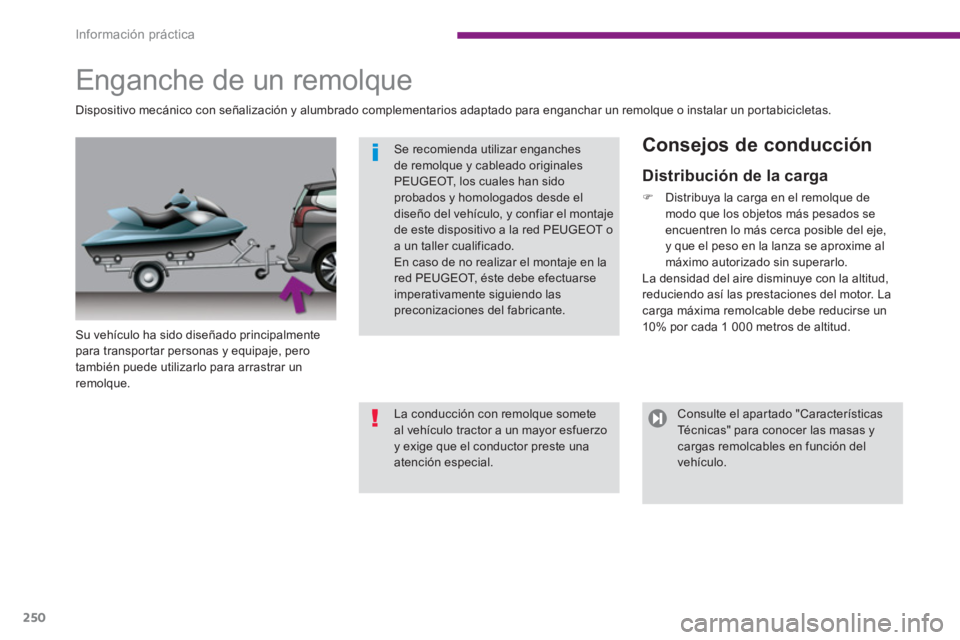

Enganche de un remolque
Su vehículo ha sido diseñado principalmente
para transportar personas y equipaje, pero
también puede utilizarlo para arrastrar un
remolque.
Consejos de conducción
Dispositivo mecánico con señalización y alumbrado complementarios adaptado para enganchar un remolque o instalar un portabicicletas.
Distribución de la carga
)
Distribuya la carga en el remolque de
modo que los objetos más pesados se
encuentren lo más cerca posible del eje,
y que el peso en la lanza se aproxime al
máximo autorizado sin superarlo.
La densidad del aire disminuye con la altitud,
reduciendo así las prestaciones del motor. La
carga máxima remolcable debe reducirse un
10% por cada 1 000 metros de altitud.
Se recomienda utilizar enganches
de remolque y cableado originales
PEUGEOT, los cuales han sido
probados y homologados desde el
diseño del vehículo, y confiar el montaje
de este dispositivo a la red PEUGEOT o
a un taller cualificado.
En caso de no realizar el montaje en la
red PEUGEOT, éste debe efectuarse
imperativamente siguiendo las
preconizaciones del fabricante.
La conducción con remolque somete
al vehículo tractor a un mayor esfuerzo
y exige que el conductor preste una
atención especial.
Consulte el apartado "Características
Técnicas" para conocer las masas y
cargas remolcables en función del
vehículo.
Page 253 of 404
11
Información práctica
251

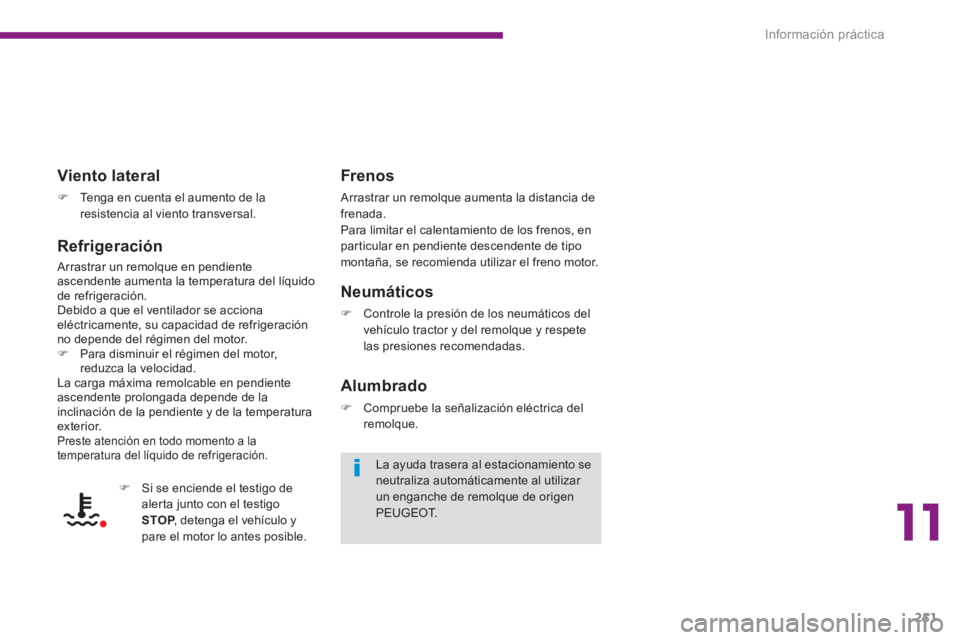

Frenos
Arrastrar un remolque aumenta la distancia de
frenada.
Para limitar el calentamiento de los frenos, en
particular en pendiente descendente de tipo
montaña, se recomienda utilizar el freno motor.
Neumáticos
)
Controle la presión de los neumáticos del
vehículo tractor y del remolque y respete
las presiones recomendadas.
Alumbrado
)
Compruebe la señalización eléctrica del
remolque.
)
Si se enciende el testigo de
alerta junto con el testigo
STOP
, detenga el vehículo y
pare el motor lo antes posible.
Viento lateral
)
Tenga en cuenta el aumento de la
resistencia al viento transversal.
Refrigeración
Arrastrar un remolque en pendiente
ascendente aumenta la temperatura del líquido
de refrigeración.
Debido a que el ventilador se acciona
eléctricamente, su capacidad de refrigeración
no depende del régimen del motor.
)
Para disminuir el régimen del motor,
reduzca la velocidad.
La carga máxima remolcable en pendiente
ascendente prolongada depende de la
inclinación de la pendiente y de la temperatura
exterior.
Preste atención en todo momento a la
temperatura del líquido de refrigeración.
La ayuda trasera al estacionamiento se
neutraliza automáticamente al utilizar
un enganche de remolque de origen
PEUGEOT.
Page 254 of 404
Información práctica
252

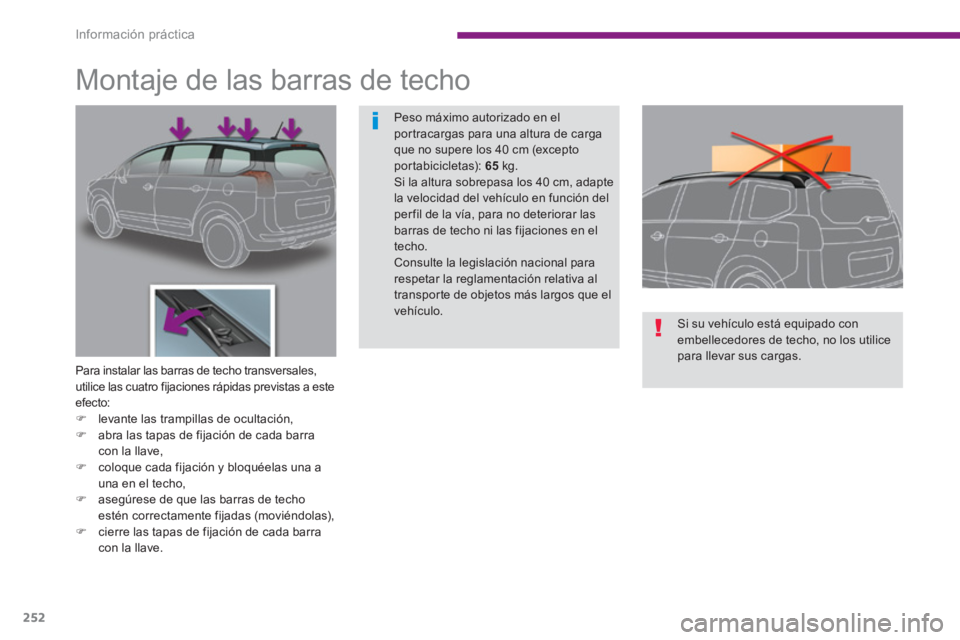

Montaje de las barras de techo
Para instalar las barras de techo transversales,
utilice las cuatro fijaciones rápidas previstas a este
efecto:
)
levante las trampillas de ocultación,
)
abra las tapas de fijación de cada barra
con la llave,
)
coloque cada fijación y bloquéelas una a
una en el techo,
)
asegúrese de que las barras de techo
estén correctamente fijadas (moviéndolas),
)
cierre las tapas de fijación de cada barra
con la llave.
Si su vehículo está equipado con
embellecedores de techo, no los utilice
para llevar sus cargas.
Peso máximo autorizado en el
portracargas para una altura de carga
que no supere los 40 cm (excepto
portabicicletas): 65
kg.
Si la altura sobrepasa los 40 cm, adapte
la velocidad del vehículo en función del
per fil de la vía, para no deteriorar las
barras de techo ni las fijaciones en el
techo.
Consulte la legislación nacional para
respetar la reglamentación relativa al
transporte de objetos más largos que el
vehículo.
Page 255 of 404
11
Información práctica
253
Desmontaje
)
Suelte la parte superior de la pantalla,
empezando por los extremos.
)
Agarre la pantalla por los
extremosninferiores y suéltela tirando
hacia usted.

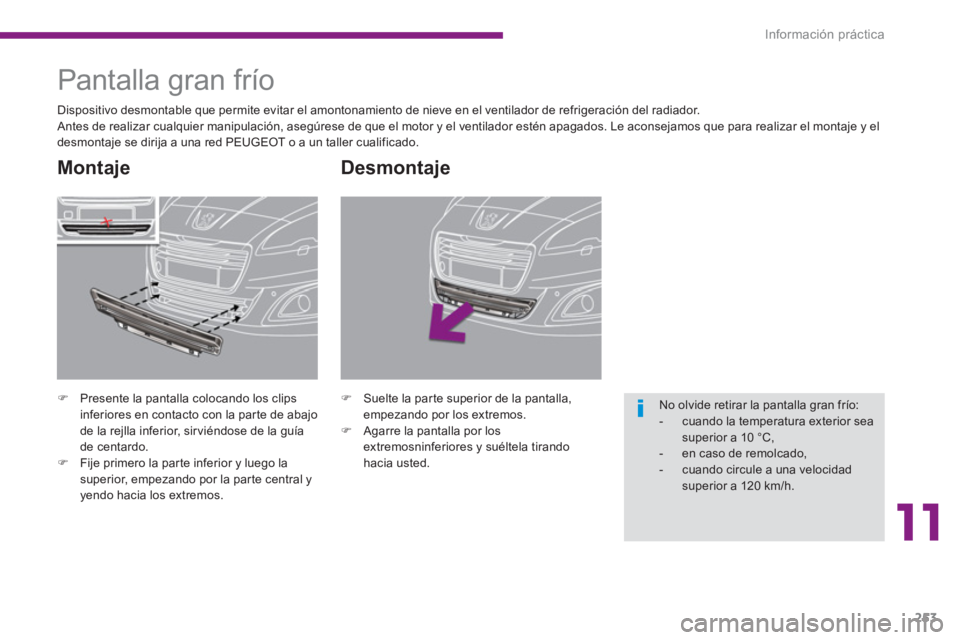

Pantalla gran frío
)
Presente la pantalla colocando los clips
inferiores en contacto con la parte de abajo
de la rejlla inferior, sir viéndose de la guía
de centardo.
)
Fije primero la parte inferior y luego la
superior, empezando por la parte central y
yendo hacia los extremos.
Montaje
Dispositivo desmontable que permite evitar el amontonamiento de nieve en el ventilador de refrigeración del radiador.
Antes de realizar cualquier manipulación, asegúrese de que el motor y el ventilador estén apagados. Le aconsejamos que para realizar el montaje y el
desmontaje se dirija a una red PEUGEOT o a un taller cualificado.
No olvide retirar la pantalla gran frío:
- cuando la temperatura exterior sea
superior a 10 °C,
- en caso de remolcado,
- cuando circule a una velocidad
superior a 120 km/h.
Page 256 of 404
Información práctica
254
"Protección"
Alfombrillas * , bandeja de maletero, red de
retención de carga, faldillas ** de estilo, fundas
de asiento, gamas animales, protector de
umbral de maletero, etc.
"Seguridad"
Alarma antirrobo, grabado de las lunas,
antirrobos de rueda, cojines elevadores
y sillas infantiles, kit antiniebla, botiquín,
alcoholímetro, triángulos de preseñalización,
chaleco reflectante, sistema de localización
del vehículo robado, red de separación,
equipamientos de invierno (cadenas de nieve,
fundas antideslizantes, etc.).

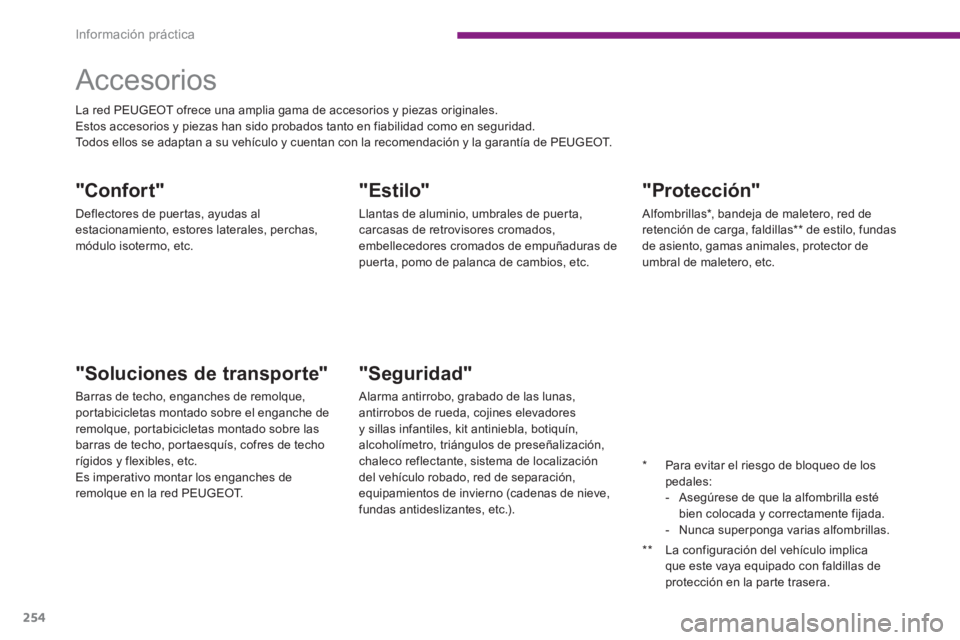

Accesorios
"Estilo"
Llantas de aluminio, umbrales de puerta,
carcasas de retrovisores cromados,
embellecedores cromados de empuñaduras de
puerta, pomo de palanca de cambios, etc.
"Soluciones de transporte"
Barras de techo, enganches de remolque,
portabicicletas montado sobre el enganche de
remolque, portabicicletas montado sobre las
barras de techo, portaesquís, cofres de techo
rígidos y flexibles, etc.
Es imperativo montar los enganches de
remolque en la red PEUGEOT.
"Confort"
Deflectores de puer tas, ayudas al
estacionamiento, estores laterales, perchas,
módulo isotermo, etc. La red PEUGEOT ofrece una amplia gama de accesorios y piezas originales.
Estos accesorios y piezas han sido probados tanto en fiabilidad como en seguridad.
Todos ellos se adaptan a su vehículo y cuentan con la recomendación y la garantía de PEUGEOT.
*
Para evitar el riesgo de bloqueo de los
pedales:
- Asegúrese de que la alfombrilla esté
bien colocada y correctamente fijada.
- Nunca superponga varias alfombrillas.
**
La configuración del vehículo implica
que este vaya equipado con faldillas de
protección en la parte trasera.
Page 257 of 404
11
Información práctica
255

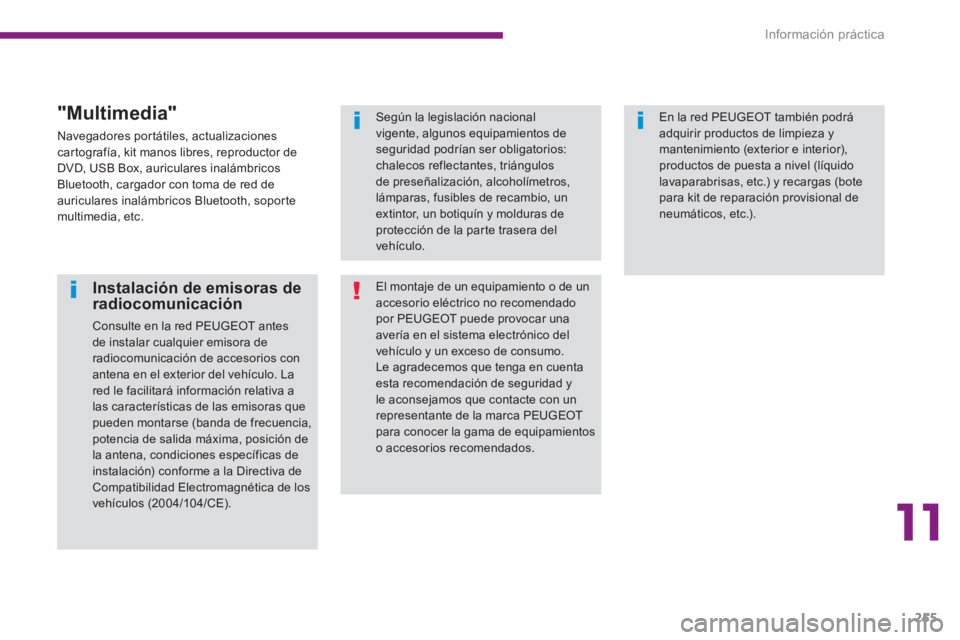

Instalación de emisoras de
radiocomunicación
Consulte en la red PEUGEOT antes
de instalar cualquier emisora de
radiocomunicación de accesorios con
antena en el exterior del vehículo. La
red le facilitará información relativa a
las características de las emisoras que
pueden montarse (banda de frecuencia,
potencia de salida máxima, posición de
la antena, condiciones específicas de
instalación) conforme a la Directiva de
Compatibilidad Electromagnética de los
vehículos (2004/104/CE).
En la red PEUGEOT también podrá
adquirir productos de limpieza y
mantenimiento (exterior e interior),
productos de puesta a nivel (líquido
lavaparabrisas, etc.) y recargas (bote
para kit de reparación provisional de
neumáticos, etc.).
"Multimedia"
Navegadores portátiles, actualizaciones
cartografía, kit manos libres, reproductor de
DVD, USB Box, auriculares inalámbricos
Bluetooth, cargador con toma de red de
auriculares inalámbricos Bluetooth, soporte
multimedia, etc.
El montaje de un equipamiento o de un
accesorio eléctrico no recomendado
por PEUGEOT puede provocar una
avería en el sistema electrónico del
vehículo y un exceso de consumo.
Le agradecemos que tenga en cuenta
esta recomendación de seguridad y
le aconsejamos que contacte con un
representante de la marca PEUGEOT
para conocer la gama de equipamientos
o accesorios recomendados.
Según la legislación nacional
vigente, algunos equipamientos de
seguridad podrían ser obligatorios:
chalecos reflectantes, triángulos
de preseñalización, alcoholímetros,
lámparas, fusibles de recambio, un
extintor, un botiquín y molduras de
protección de la parte trasera del
vehículo.
Page 258 of 404
Características Técnicas
256
Motores
1,6 litros VTi
120 cv
1,6 litros THP
15 0/15 6/163 cv
Caja de velocidades
Manual
(5 velocidades)
Manual
(6 velocidades)
Automática
(6 velocidades)
Cilindrada (cm
3)
1 598
1 598
Diámetro x carrera (mm)
77 x 85,8
77 x 85,8
Potencia máxima: norma CEE (kW) *
88
11 0 / 115 / 12 0
Régimen de potencia máximo (rpm)
5 660
6 000 - 6 050 / 6 000 / 6 000
Par máximo: norma CEE (Nm)
160
240
Régimen de par máximo (rpm)
4 250
1 400
Carburante
Sin plomo
Sin plomo
Catalizador
Sí
Sí
Capacidad de aceite motor con cambio de filtro
(en litros)
4,25
4,25
Motorizaciones y cajas de velocidades gasolina
*
La potencia máxima corresponde al valor homologado en el banco motor, según las condiciones definidas por la reglamentación europea (directiva
1999/99/CE).
Page 259 of 404
12
Características Técnicas
257
Los valores de MMA y de cargas remolcables indicados son válidos para una altitud máxima de 1 000 metros; la carga remolcable mencionada se
debe reducir un 10% por cada 1 000 metros suplementarios.
Arrastrando un remolque, está prohibido superar la velocidad de 100 km/h (respete la legislación vigente en cada país).
Una temperatura exterior elevada podría provocar una disminución de la capacidad del vehículo para proteger el motor. Cuando la temperatura
exterior sea superior a 37 °C, limite la masa remolcada.
Motores
1,6 litros VTi
120 cv
1,6 litros THP
15 6
1,6 litros THP
150 / 156 / 163 ch
Caja de velocidades
Manual
(5 marchas)
Manual
(6 marchas)
Automática
(6 marchas)
Plazas
5
7
5
7
5
7
- Masa en vacío
1 405
1 430
1 460
1 490
1 510
1 540
- Masa en orden de marcha *
1 480
1 505
1 535
1 565
1 585
1 615
- Carga útil
595
760
590
735
565
710
- Masa técnica máxima admisible en carga
(MTMA)
2 000
2 190
2 050
2 225
2 075
2 250
- Masa máxima autorizada (MMA) del conjunto
en pendiente 12%
3 300
3 290
3 400
3 425
2 875 / 3 525 /
2 875
3 050 / 3 550 /
3 050
-
Remolque con frenos (en el límite de la MMA) en pendiente 10% o 12%
1 300
1 100
1 350
1 200
800 / 1 450 /
800
800 / 1 300 /
800
- Remolque con frenos ** (con compensación
de carga en el límite de la MMA del conjunto)
1 500
1 400
1 550
1 500
800 / 1 650 /
800
800 / 1 600 /
800
- Remolque sin frenos
74 0
750
750
- Peso recomendado en la lanza
70
70
*
La masa en orden de marcha es igual a la masa en vacío + conductor (75 kg).
**
En el límite de la MMA del conjunto, la masa del remolque con frenos se puede aumentar en la misma medida en que se reduzca la MTMA del
vehículo tractor. Atención, el remolcado con un vehículo tractor poco cargado puede degradar la adherencia a la vía.
Masas y cargas remolcables (en kg) gasolina
Page 260 of 404
Características Técnicas
258
Motores
1,6 litros Turbo e- HDi
115 c v
2 litros Turbo HDi
136/15 0 cv
2 litros Turbo HDi
163 cv
Caja de velocidades
Manual
(6 velocidades)
Pilotada
(6 velocidades)
Manual
(6 velocidades)
Automática
(6 velocidades)
Cilindrada (cm
3
)
1 560
1 997
Diámetro x carrera (mm)
75 x 88,3
85 x 88
Potencia máxima: norma CEE * (kW)
82 - 84
11 0 / 11 0
120
Régimen de potencia máximo (rpm)
3 600
4 000/3 750
3 750
Par máximo: norma CEE (Nm)
270
320/340
340
Régimen de par máximo (rpm)
1 750
2 000
Carburante
Gasoil
Gasoil
Catalizador
Sí
Sí
Filtro de partículas
Sí
Sí
Capacidad de aceite (en litros)
Motor (con cambio de filtro)
3,75
-
Motorizaciones y cajas de velocidades Diésel
*
La potencia máxima corresponde al valor homologado en el banco motor, según las condiciones definidas por la reglamentación europea (directiva
1999/99/CE).
