Allestimenti interni
119

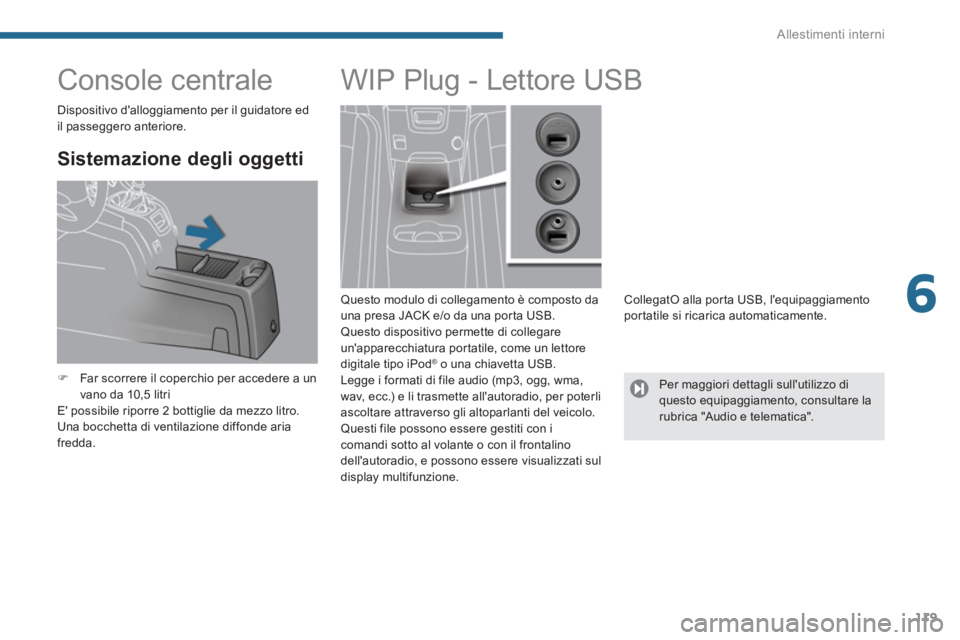

Console centrale
Sistemazione degli oggetti
)
Far scorrere il coperchio per accedere a un
vano da 10,5 litri
E' possibile riporre 2 bottiglie da mezzo litro.
Una bocchetta di ventilazione diffonde aria
fredda.
WIP Plug - Lettore USB
Questo modulo di collegamento è composto da
una presa JACK e/o da una porta USB.
Questo dispositivo permette di collegare
un'apparecchiatura portatile, come un lettore
digitale tipo iPod
® o una chiavetta USB.
Legge i formati di file audio (mp3, ogg, wma,
wav, ecc.) e li trasmette all'autoradio, per poterli
ascoltare attraverso gli altoparlanti del veicolo.
Questi file possono essere gestiti con i
comandi sotto al volante o con il frontalino
dell'autoradio, e possono essere visualizzati sul
display multifunzione.
CollegatO alla porta USB, l'equipaggiamento
portatile si ricarica automaticamente.
Per maggiori dettagli sull'utilizzo di
questo equipaggiamento, consultare la
rubrica "Audio e telematica".
Dispositivo d'alloggiamento per il guidatore ed
il passeggero anteriore.
Page 122 of 404
Allestimenti interni
120

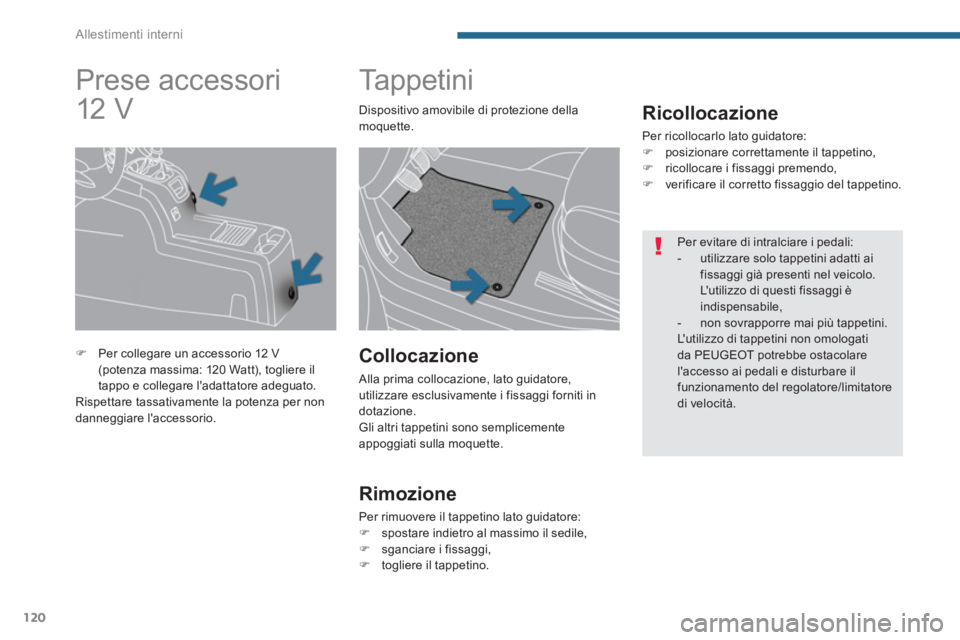

Ta p p e t i n i
Ricollocazione
Per ricollocarlo lato guidatore:
)
posizionare correttamente il tappetino,
)
ricollocare i fissaggi premendo,
)
verificare il corretto fissaggio del tappetino.
Collocazione
Alla prima collocazione, lato guidatore,
utilizzare esclusivamente i fissaggi forniti in
dotazione.
Gli altri tappetini sono semplicemente
appoggiati sulla moquette.
Rimozione
Per rimuovere il tappetino lato guidatore:
)
spostare indietro al massimo il sedile,
)
sganciare i fissaggi,
)
togliere il tappetino.
Prese accessori
12 V
)
Per collegare un accessorio 12 V
(potenza massima: 120 Watt), togliere il
tappo e collegare l'adattatore adeguato.
Rispettare tassativamente la potenza per non
danneggiare l'accessorio. Dispositivo amovibile di protezione della
moquette.
Per evitare di intralciare i pedali:
- utilizzare solo tappetini adatti ai
fissaggi già presenti nel veicolo.
L'utilizzo di questi fissaggi è
indispensabile,
- non sovrapporre mai più tappetini.
L'utilizzo di tappetini non omologati
da PEUGEOT potrebbe ostacolare
l'accesso ai pedali e disturbare il
funzionamento del regolatore/limitatore
di velocità.
Page 123 of 404
6
Allestimenti interni
121

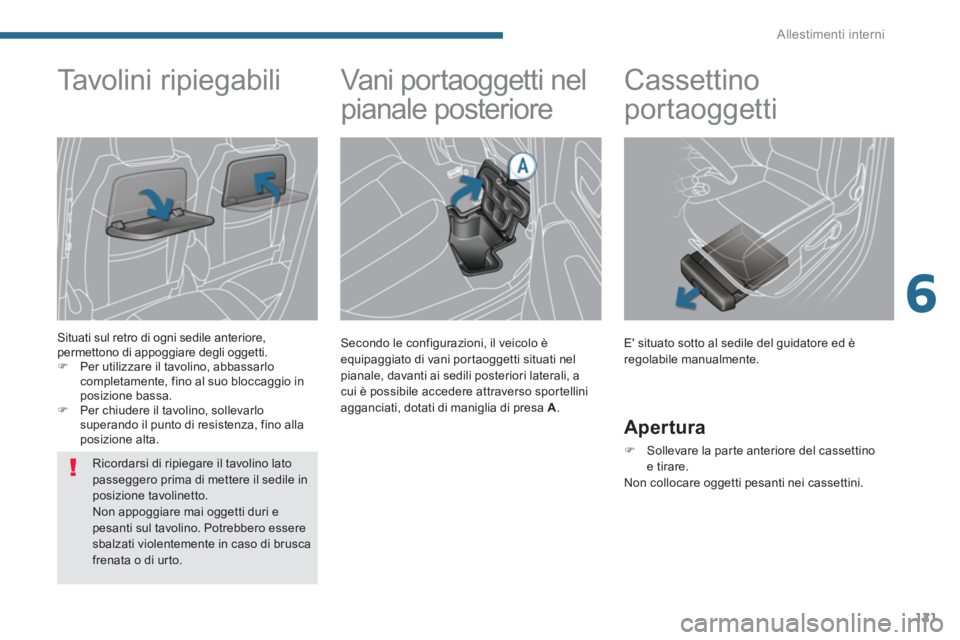

Vani por t ao gget ti nel
pianale posteriore
Secondo le configurazioni, il veicolo è
equipaggiato di vani portaoggetti situati nel
pianale, davanti ai sedili posteriori laterali, a
cui è possibile accedere attraverso sportellini
agganciati, dotati di maniglia di presa A
.
Tavolini ripiegabili
Situati sul retro di ogni sedile anteriore,
permettono di appoggiare degli oggetti.
)
Per utilizzare il tavolino, abbassarlo
completamente, fino al suo bloccaggio in
posizione bassa.
)
Per chiudere il tavolino, sollevarlo
superando il punto di resistenza, fino alla
posizione alta.
Cassettino
portaoggetti
E' situato sotto al sedile del guidatore ed è
regolabile manualmente.
Apertura
)
Sollevare la parte anteriore del cassettino
e tirare.
Non collocare oggetti pesanti nei cassettini.
Ricordarsi di ripiegare il tavolino lato
passeggero prima di mettere il sedile in
posizione tavolinetto.
Non appoggiare mai oggetti duri e
pesanti sul tavolino. Potrebbero essere
sbalzati violentemente in caso di brusca
frenata o di urto.
Page 124 of 404
Allestimenti interni
122

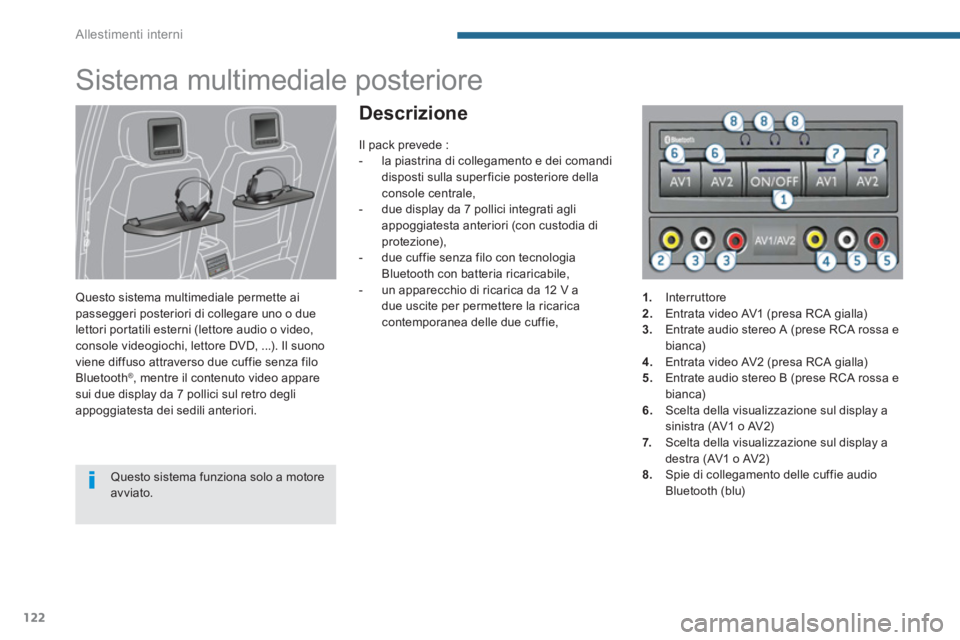

Sistema multimediale posteriore
Questo sistema multimediale permette ai
passeggeri posteriori di collegare uno o due
lettori portatili esterni (lettore audio o video,
console videogiochi, lettore DVD, ...). Il suono
viene diffuso attraverso due cuffie senza filo
Bluetooth
®, mentre il contenuto video appare
sui due display da 7 pollici sul retro degli
appoggiatesta dei sedili anteriori.
Descrizione
Questo sistema funziona solo a motore
avviato.
Il pack prevede :
- la piastrina di collegamento e dei comandi
disposti sulla super ficie posteriore della
console centrale,
- due display da 7 pollici integrati agli
appoggiatesta anteriori (con custodia di
protezione),
- due cuffie senza filo con tecnologia
Bluetooth con batteria ricaricabile,
- un apparecchio di ricarica da 12 V a
due uscite per permettere la ricarica
contemporanea delle due cuffie,
1.
Interruttore
2.
Entrata video AV1 (presa RCA gialla)
3.
Entrate audio stereo A (prese RCA rossa e
bianca)
4.
Entrata video AV2 (presa RCA gialla)
5.
Entrate audio stereo B (prese RCA rossa e
bianca)
6.
Scelta della visualizzazione sul display a
sinistra (AV1 o AV2)
7.
Scelta della visualizzazione sul display a
destra (AV1 o AV2)
8.
Spie di collegamento delle cuffie audio
Bluetooth (blu)
Page 125 of 404
6
Allestimenti interni
123

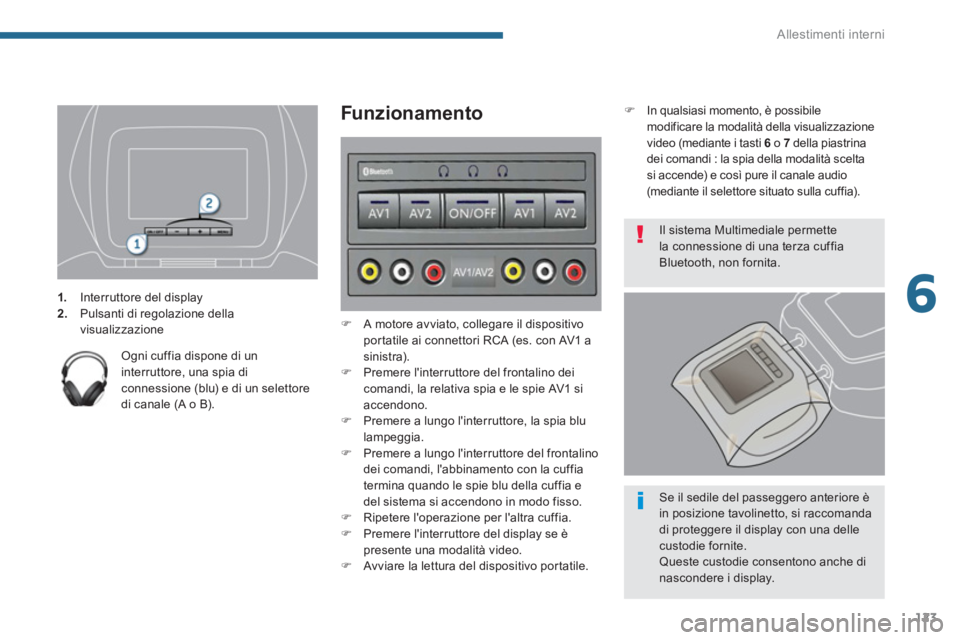

1.
Interruttore del display
2.
Pulsanti di regolazione della
visualizzazione
Ogni cuffia dispone di un
interruttore, una spia di
connessione (blu) e di un selettore
di canale (A o B).
Funzionamento
)
A motore avviato, collegare il dispositivo
portatile ai connettori RCA (es. con AV1 a
sinistra).
)
Premere l'interruttore del frontalino dei
comandi, la relativa spia e le spie AV1 si
accendono.
)
Premere a lungo l'interruttore, la spia blu
lampeggia.
)
Premere a lungo l'interruttore del frontalino
dei comandi, l'abbinamento con la cuffia
termina quando le spie blu della cuffia e
del sistema si accendono in modo fisso.
)
Ripetere l'operazione per l'altra cuffia.
)
Premere l'interruttore del display se è
presente una modalità video.
)
Avviare la lettura del dispositivo portatile.
)
In qualsiasi momento, è possibile
modificare la modalità della visualizzazione
video (mediante i tasti 6
o 7
della piastrina
dei comandi : la spia della modalità scelta
si accende) e così pure il canale audio
(mediante il selettore situato sulla cuffia).
Il sistema Multimediale permette
la connessione di una terza cuffia
Bluetooth, non fornita.
Se il sedile del passeggero anteriore è
in posizione tavolinetto, si raccomanda
di proteggere il display con una delle
custodie fornite.
Queste custodie consentono anche di
nascondere i display.
Page 126 of 404
Allestimenti interni
124

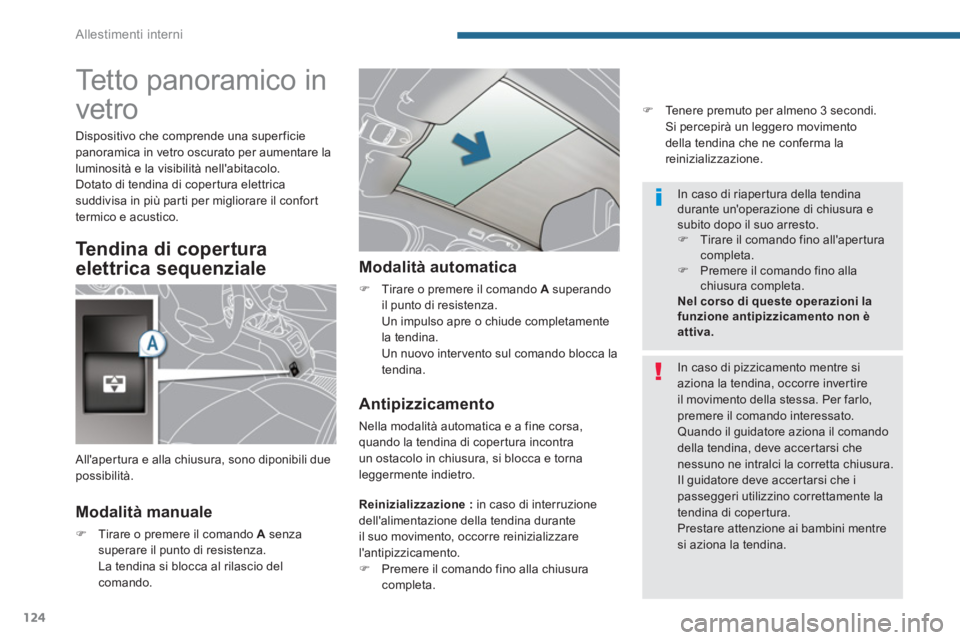

Tetto panoramico in
vetro
Modalità manuale
)
Tirare o premere il comando A
senza
superare il punto di resistenza.
La tendina si blocca al rilascio del
comando.
Modalità automatica
)
Tirare o premere il comando A
superando
il punto di resistenza.
Un impulso apre o chiude completamente
la tendina.
Un nuovo inter vento sul comando blocca la
tendina.
Antipizzicamento
Nella modalità automatica e a fine corsa,
quando la tendina di copertura incontra
un ostacolo in chiusura, si blocca e torna
leggermente indietro. All'apertura e alla chiusura, sono diponibili due
possibilità.
In caso di pizzicamento mentre si
aziona la tendina, occorre invertire
il movimento della stessa. Per farlo,
premere il comando interessato.
Quando il guidatore aziona il comando
della tendina, deve accertarsi che
nessuno ne intralci la corretta chiusura.
Il guidatore deve accertarsi che i
passeggeri utilizzino correttamente la
tendina di copertura.
Prestare attenzione ai bambini mentre
si aziona la tendina.
In caso di riapertura della tendina
durante un'operazione di chiusura e
subito dopo il suo arresto.
)
Tirare il comando fino all'apertura
completa.
)
Premere il comando fino alla
chiusura completa.
Nel corso di queste operazioni la
funzione antipizzicamento non è
attiva.
)
Tenere premuto per almeno 3 secondi.
Si percepirà un leggero movimento
della tendina che ne conferma la
reinizializzazione.
Reinizializzazione :
in caso di interruzione
dell'alimentazione della tendina durante
il suo movimento, occorre reinizializzare
l'antipizzicamento.
)
Premere il comando fino alla chiusura
completa. Dispositivo che comprende una super ficie
panoramica in vetro oscurato per aumentare la
luminosità e la visibilità nell'abitacolo.
Dotato di tendina di copertura elettrica
suddivisa in più parti per migliorare il confort
termico e acustico.
Tendina di copertura
elettrica sequenziale
Page 127 of 404
6
Allestimenti interni
125

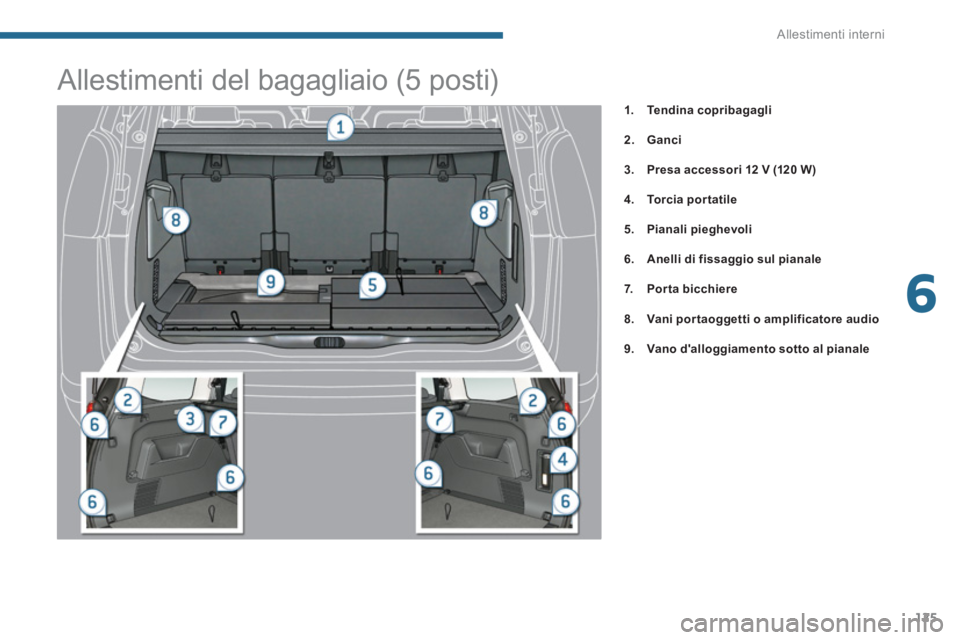

Allestimenti del bagagliaio (5 posti)
1.
Tendina copribagagli
2.
Ganci
3.
Presa accessori 12 V
(120 W )
4.
To r c i a p o r t a t i l e
5.
Pianali pieghevoli
6.
Anelli di fissaggio
sul pianale
7.
Por ta bicchiere
8.
Vani por taoggetti o
amplificatore audio
9.
Vano d'alloggiamento sotto al pianale
Page 128 of 404
Allestimenti interni
126
1.
Tendina copribagagli
2.
Ganci
3.
Presa accessori 12 V
(120 W )
4.
Torcia removibile
5.
Pianali pieghevoli
6.
Anelli di fissaggio
sul pianale
7.
Por ta bicchiere
8.
Appoggiagomito
9.
Vani por taoggetti o amplificatore audio
10.
Dispositivi d'aggancio delle cinture di
sicurezza della 3ª fila

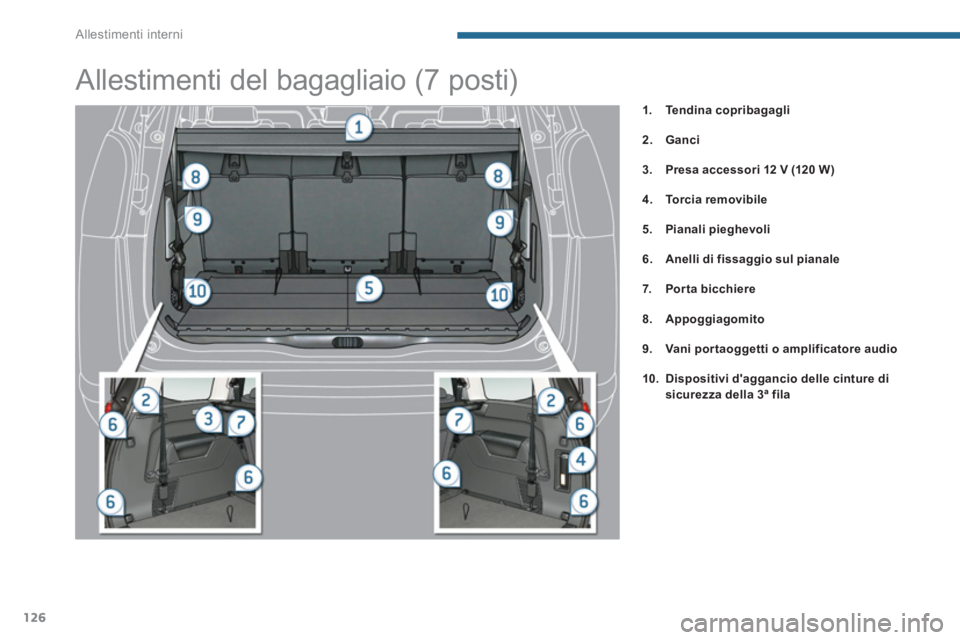

Allestimenti del bagagliaio (7 posti)
Page 129 of 404
6
Allestimenti interni
127

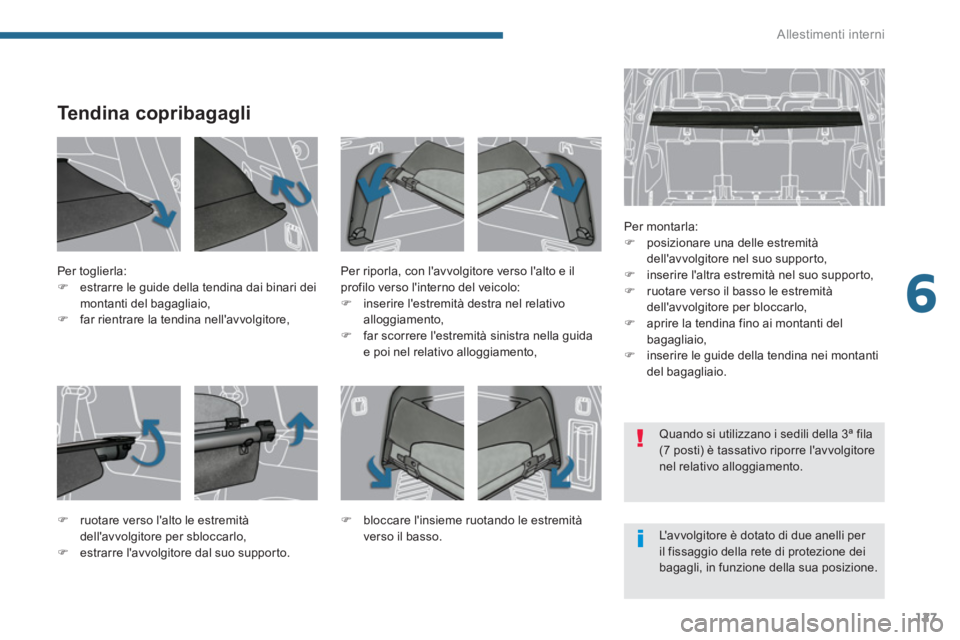

Tendina copribagagli
Per montarla:
)
posizionare una delle estremità
dell'avvolgitore nel suo supporto,
)
inserire l'altra estremità nel suo supporto,
)
ruotare verso il basso le estremità
dell'avvolgitore per bloccarlo,
)
aprire la tendina fino ai montanti del
bagagliaio,
)
inserire le guide della tendina nei montanti
del bagagliaio.
Per toglierla:
)
estrarre le guide della tendina dai binari dei
montanti del bagagliaio,
)
far rientrare la tendina nell'avvolgitore,
Per riporla, con l'avvolgitore verso l'alto e il
profilo verso l'interno del veicolo:
)
inserire l'estremità destra nel relativo
alloggiamento,
)
far scorrere l'estremità sinistra nella guida
e poi nel relativo alloggiamento,
)
ruotare verso l'alto le estremità
dell'avvolgitore per sbloccarlo,
)
estrarre l'avvolgitore dal suo supporto.
)
bloccare l'insieme ruotando le estremità
verso il basso.
L'avvolgitore è dotato di due anelli per
il fissaggio della rete di protezione dei
bagagli, in funzione della sua posizione. Quando si utilizzano i sedili della 3ª fila
(7 posti) è tassativo riporre l'avvolgitore
nel relativo alloggiamento.
Page 130 of 404
Allestimenti interni
128

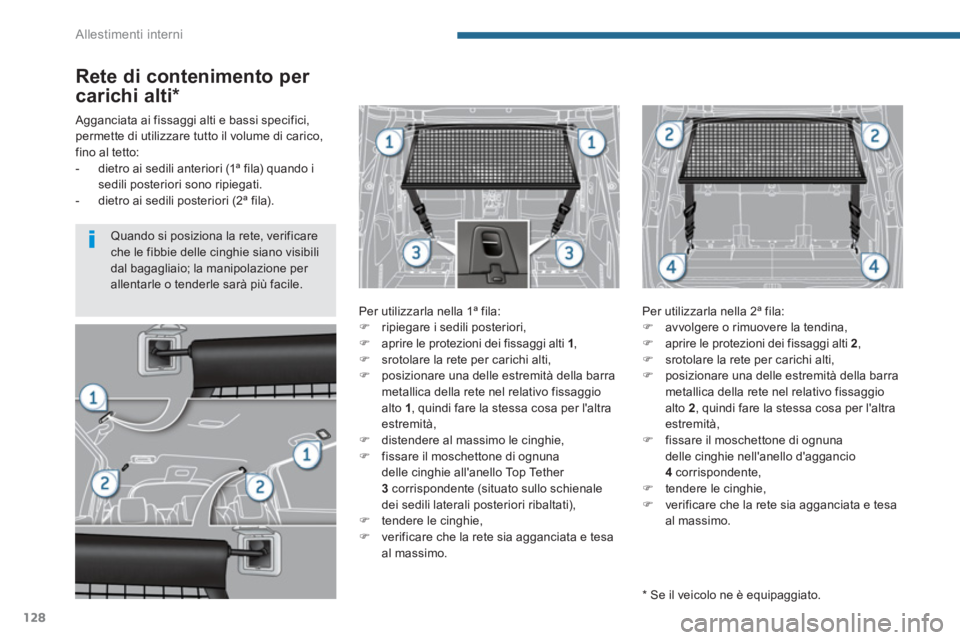

Rete di contenimento per
carichi alti *
Per utilizzarla nella 1ª fila:
)
ripiegare i sedili posteriori,
)
aprire le protezioni dei fissaggi alti 1
,
)
srotolare la rete per carichi alti,
)
posizionare una delle estremità della barra
metallica della rete nel relativo fissaggio
alto 1
, quindi fare la stessa cosa per l'altra
estremità,
)
distendere al massimo le cinghie,
)
fissare il moschettone di ognuna
delle cinghie all'anello Top Tether
3
corrispondente (situato sullo schienale
dei sedili laterali posteriori ribaltati),
)
tendere le cinghie,
)
verificare che la rete sia agganciata e tesa
al massimo.
Per utilizzarla nella 2ª fila:
)
avvolgere o rimuovere la tendina,
)
aprire le protezioni dei fissaggi alti 2
,
)
srotolare la rete per carichi alti,
)
posizionare una delle estremità della barra
metallica della rete nel relativo fissaggio
alto 2
, quindi fare la stessa cosa per l'altra
estremità,
)
fissare il moschettone di ognuna
delle cinghie nell'anello d'aggancio
4
corrispondente,
)
tendere le cinghie,
)
verificare che la rete sia agganciata e tesa
al massimo.
Agganciata ai fissaggi alti e bassi specifici,
permette di utilizzare tutto il volume di carico,
fino al tetto:
- dietro ai sedili anteriori (1ª fila) quando i
sedili posteriori sono ripiegati.
- dietro ai sedili posteriori (2ª fila).
* Se il veicolo ne è equipaggiato.
Quando si posiziona la rete, verificare
che le fibbie delle cinghie siano visibili
dal bagagliaio; la manipolazione per
allentarle o tenderle sarà più facile.
