PEUGEOT 5008 2014 Manuale duso (in Italian)

7
Sicurezza bambini
139

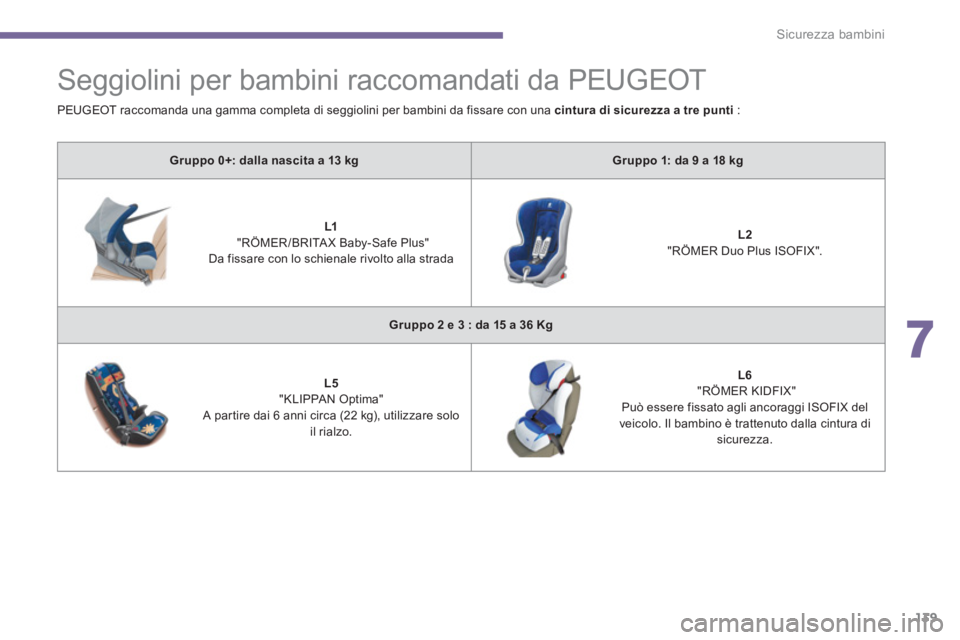

Seggiolini per bambini raccomandati da PEUGEOT



Gruppo 0+: dalla nascita a 13 kg



Gruppo 1: da 9 a 18 kg






L1

"RÖMER /BRITA X Baby-Safe Plus"
Da fissare con lo schienale rivolto alla strada



L2

"RÖMER Duo Plus ISOFIX".


Gruppo 2 e 3 : da 15 a 36 Kg






L5

"KLIPPAN Optima"
A partire dai 6 anni circa (22 kg), utilizzare solo
il rialzo.



L6

"RÖMER KIDFIX"
Può essere fissato agli ancoraggi ISOFIX del
veicolo. Il bambino è trattenuto dalla cintura di
sicurezza. PEUGEOT raccomanda una gamma completa di seggiolini per bambini da fissare con una cintura di sicurezza a tre punti
:

Sicurezza bambini
140

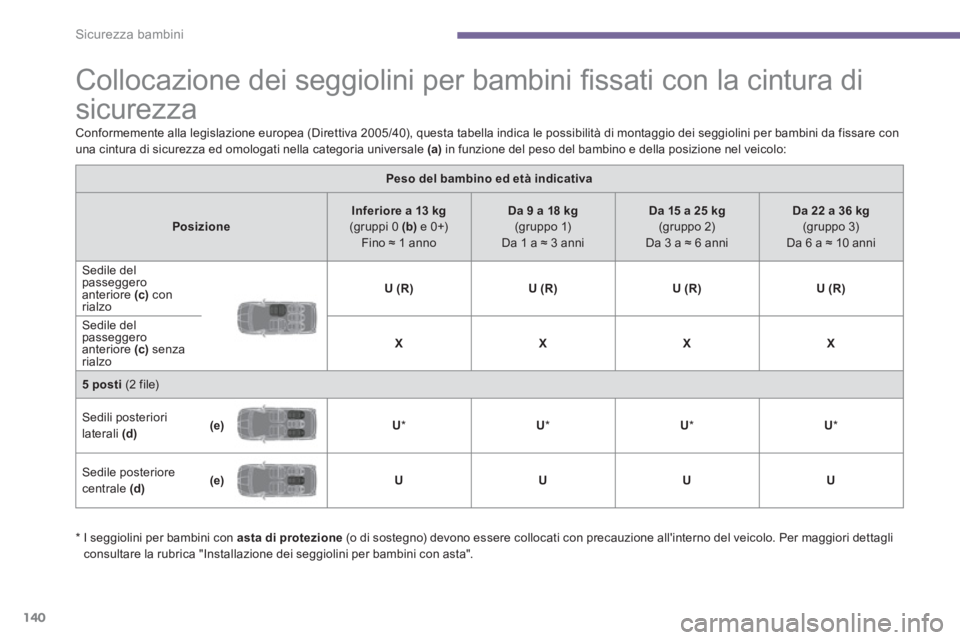

Collocazione dei seggiolini per bambini fi ssati con la cintura di
sicurezza


Conformemente alla legislazione europea (Direttiva 2005/40), questa tabella indica le possibilità di montaggio dei seggiolini per bambini da fissare con
una cintura di sicurezza ed omologati nella categoria universale (a)
in funzione del peso del bambino e della posizione nel veicolo:


Peso del bambino ed età indicativa




Posizione



Inferiore a 13 kg

(gruppi 0 (b)
e 0+)
Fino ≈ 1 anno

Da 9 a 18 kg

(gruppo 1)
Da 1 a ≈ 3 anni

Da 15 a 25 kg

(gruppo 2)
Da 3 a ≈ 6 anni

Da 22 a 36 kg

(gruppo 3)
Da 6 a ≈ 10 anni
Sedile del
passeggero
anteriore (c)
con
rialzo




U (R)



U
(R)



U
(R)



U
(R)


Sedile del
passeggero
anteriore (c)
senza
rialzo

X



X



X



X



5 posti
(2 file)



Sedili posteriori
laterali (d)


(e)



U

*


U

*


U

*


U

*

Sedile posteriore
centrale (d)


(e)



U



U



U



U



*

I seggiolini per bambini con asta di protezione
(o di sostegno) devono essere collocati con precauzione all'interno del veicolo. Per maggiori dettagli
consultare la rubrica "Installazione dei seggiolini per bambini con asta".

7
Sicurezza bambini
141

Rimuovere e riporre l'appoggiatesta
prima di collocare un seggiolino
per bambini con schienale su un
sedile passeggero. Ricollocare
l'appoggiatesta una volta rimosso il
seggiolino per bambini.


a
: seggiolino universale per bambini,
seggiolino per bambini che può essere
collocato su tutti i veicoli fissato con la
cintura di sicurezza.

b :
gruppo 0, dalla nascita a 10 Kg. Le navicelle
non possono essere collocate sul sedile del
passeggero anteriore.

c :
consultare la legislazione in vigore nel
proprio Paese prima di collocare il bambino
su questo sedile.

d :
per collocare un seggiolino per bambini
su un sedile posteriore, "spalle verso la
strada" o "viso verso la strada", spostare in
avanti il sedile, poi raddrizzare lo schienale
per lasciare spazio a sufficienza per il
seggiolino e per le gambe del bambino.

e :
per collocare un seggiolino per bambini su
un sedile posteriore, "spalle verso la strada"
o "viso verso la strada", regolare il sedile
posteriore sulla posizione longitudinale
massima, schienale raddrizzato.
U :
sedile adatto alla collocazione di un
seggiolino per bambini da fissare con una
cintura di sicurezza ed omologato nella
categoria "universale", "con schienale
rivolto alla strada" e/o "nel senso di marcia".

U (R) :
come U
, con il sedile del veicolo
regolato nella posizione più alta.

L-:
solo i seggiolini per bambini indicati
possono essere montati sul sedile
interessato (a seconda del Paese di
destinazione).

X :
sedile non adatto alla collocazione di un
seggiolino per bambini del gruppo di peso
indicato.

Sicurezza bambini
142


Peso del bambino ed età indicativa




Sedile



Inferiore a 13 kg

(gruppi 0 (b)
e 0+)
fino a ≈ 1 anno

Da 9 a 18 kg

(gruppo 1)
Da 1 a ≈ 3 anni

Da 15 a 25 kg

(gruppo 2)
Da 3 a ≈ 6 anni

Da 22 a 36 kg

(gruppo 3)
Da 6 a ≈ 10 anni
Sedile del passeggero
anteriore (c)
con rialzo





U (R)



U (R)



U (R)



U (R)


Sedile del passeggero
anteriore (c)
senza rialzo

X



X



X



X



7 posti
(3 file)



Sedili posteriori laterali
2ª fila (d)


(e)



U

*


U

*


U

*


U

*

Sedile posteriore
centrale 2ª fila (d)


(e)



U



U



U



U


Sedili posteriori 3ª fila




U



U



U



U



* I seggiolini per bambini con asta di protezione
(o di sostegno) devono essere installati con precauzione all'interno del veicolo. Per maggiori dettagli,
consultare la rubrica "Installazione dei seggiolini per bambini con asta".

7
Sicurezza bambini
143


a :
seggiolino per bambini universale, che
può essere collocato su tutti i veicoli con la
cintura di sicurezza.

b :
gruppo 0, dalla nascita a 10 kg. Le navicelle
e i lettini da auto non possono essere
collocati sul sedile del passeggero anteriore
o in 3ª fila.

c :
consultare la legislazione in vigore nel
proprio Paese, prima di collocare un
seggiolino su questo sedile.

d :
per collocare un seggiolino su un sedile
posteriore, "spalle verso la strada" o "viso
verso la strada", spostare in avanti il sedile,
poi raddrizzare lo schienale per lasciare
spazio a sufficienza per il seggiolino e per
le gambe del bambino.

e :
per collocare un seggiolino su un sedile
posteriore, "spalle verso la strada" o "viso
verso la strada", regolare il sedile posteriore
sulla posizione longitudinale posteriore
massima, schienale raddrizzato.
Rimuovere e riporre l'appoggiatesta
prima di collocare un seggiolino
per bambini con schienale su un
sedile del passeggero. Ricollocare
l'appoggiatesta una volta rimosso il
seggiolino per bambini.

U :
sedile adatto alla collocazione di un
seggiolino per bambini che si aggancia con
una cintura di sicurezza e omologato come
universale, "spalle verso la strada" e/o "viso
verso la strada".

U (R) :
idem U
, con il sedile del veicolo che
deve essere regolato nella posizione
più alta.

L- :
solo i seggiolini per bambini indicati
possono essere collocati sul sedile
interessato (secondo il Paese di
commercializzazione).

X :
sedile non adatto alla collocazione di un
seggiolino per bambini del gruppo di peso
indicato.

Sicurezza bambini
144











Fissaggi "ISOFIX"


Si tratta di tre anelli per ogni seduta:


- due anelli A
situati tra lo schienale e la
seduta del sedile del veicolo, segnalati da
un riferimento,

Questo sistema di ancoraggio ISOFIX garantisce
un montaggio affidabile, solido e rapido del
seggiolino per bambini all'interno del veicolo.
I seggiolini ISOFIX per bambini
sono dotati
di due sistemi di bloccaggio che si fissano
facilmente ai due anelli A
.
Alcuni di essi dispongono inoltre di una cinghia
alta
da fissare all'anello B
.

Per fissare il seggiolino per bambini al
TOP TETHER
:


- togliere e riporre l'appoggiatesta prima
di collocare il seggiolino per bambini su
questo sedile (ricollocarlo una volta che il
seggiolino per bambini è stato rimosso),

- staccare il coperchio del TOP TETHER

tirandolo per la sua tacca,

- far passare la cinghia del seggiolino
per bambini dietro allo schienale del
sedile, centrandola tra i fori delle aste
dell'appoggiatesta,

- fissare l'attacco della cinghia alta all'anello B
,

- tendere la cinghia alta.

5 posti
7 posti
Il veicolo è stato omologato secondo l' ultima
regolamentazione
ISOFIX.
I sedili, rappresentati qui sotto, sono dotati di ancoraggi ISOFIX regolamentari:



- un anello B
, situato sotto ad un coperchio
dietro la parte alta dello schienale,
chiamato TOP TETHER
per il fissaggio
della cinghia alta.
È segnalato da un riferimento.
Situato dietro allo schienale, il top tether
permette di fissare la cinghia alta dei seggiolini
per bambini che ne sono equipaggiati. Questo
dispositivo limita lo spostamento del seggiolino
per bambini rivolto in senso di marcia, in caso
di urto frontale.

7
Sicurezza bambini
145

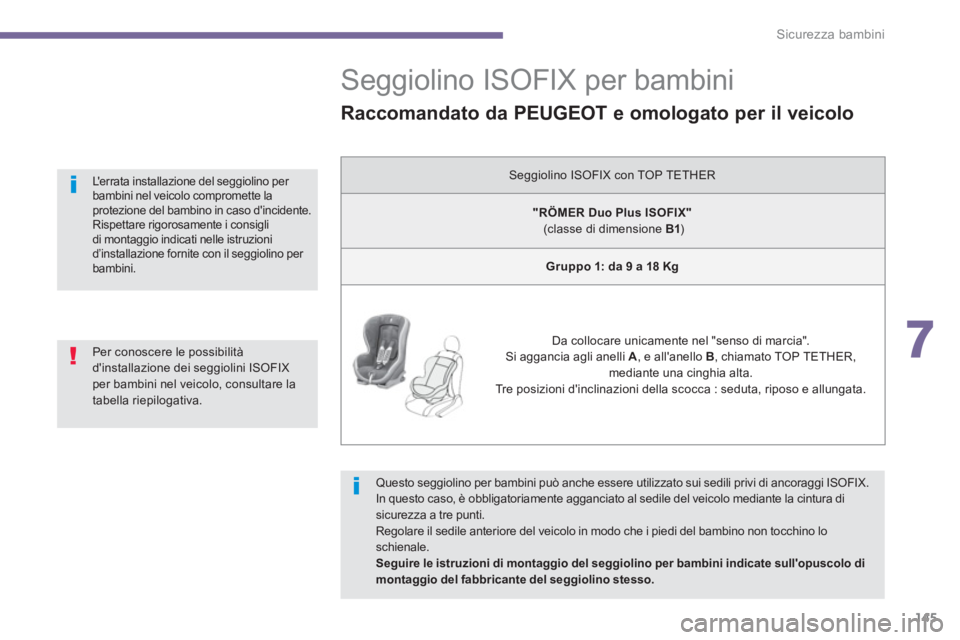

Seggiolino ISOFIX per bambini


Questo seggiolino per bambini può anche essere utilizzato sui sedili privi di ancoraggi ISOFIX.
In questo caso, è obbligatoriamente agganciato al sedile del veicolo mediante la cintura di
sicurezza a tre punti.
Regolare il sedile anteriore del veicolo in modo che i piedi del bambino non tocchino lo
schienale.

Seguire le istruzioni di montaggio del seggiolino per bambini indicate sull'opuscolo di
montaggio del fabbricante del seggiolino stesso.


Per conoscere le possibilità
d'installazione dei seggiolini ISOFIX
per bambini nel veicolo, consultare la
tabella riepilogativa.



L'errata installazione del seggiolino per
bambini nel veicolo compromette la
protezione del bambino in caso d'incidente.
Rispettare rigorosamente i consigli
di montaggio indicati nelle istruzioni
d’installazione fornite con il seggiolino per
bambini.


Raccomandato da PEUGEOT e omologato per il veicolo

Seggiolino ISOFIX con TOP TETHER


"R

Ö

M

ER Duo Plus ISOFIX"

(classe di dimensione B1
)


Gruppo 1: da 9 a 18 Kg





Da collocare unicamente nel "senso di marcia".
Si aggancia agli anelli A
, e all'anello B
, chiamato TOP TETHER,
mediante una cinghia alta.
Tre posizioni d'inclinazioni della scocca : seduta, riposo e allungata.

Sicurezza bambini
146













Tabella riepilogativa per la collocazione dei seggiolini ISOFIX per
bambini


In conformità con la regolamentazione europea, questa tabella indica le possibili collocazioni dei seggiolini ISOFIX sui sedili equipaggiati di ancoraggi
ISOFIX nel veicolo.
Per i seggiolini ISOFIX, universali e semiuniversali, la classe di misura ISOFIX del seggiolino per bambini, definita da una lettera compresa tra A
e G
, è
riportata sul seggiolino stesso accando al logo ISOFIX.




Peso del bambino
/ età indicativa


Inferiore a 10 kg.
(gruppo 0)

Fino a circa
6 mesi

Inferiore a 10 kg.
(gruppo 0)

Inferiore a 13 kg.
(gruppo 0+)

Fino a circa 1 anno

Da 9 a 18 kg. (gruppo 1)

Da 1 a 3 anni circa


Tipo di seggiolino ISOFIX per bambini



Navicella



"schienale verso la strada"



"schienale
verso la strada"



"nel senso di marcia"




Classe di misura ISOFIX



F



G



C



D



E



C



D



A



B



B1


Sedile del passeggero
anteriore



X



X



X



X



5 posti
(2 file)
Sedili posteriori laterali




IL-SU

*


IL-SU

*


IL-SU

*


IUF
*
IL-SU

*

Sedile posteriore centrale




X



IL-SU



IL-SU



IUF

IL-SU

7
Sicurezza bambini
147

Rimuovere e riporre l'appoggiatesta
prima di collocare un seggiolino
per bambini con schienale su un
sedile del passeggero. Ricollocare
l'appoggiatesta una volta rimosso il
seggiolino per bambini.

*

I seggiolini per bambini con
asta di
protezione
(o asta di sostegno) devono
essere installati con precauzione all'interno
del veicolo.

IUF:
sedile adatto alla collocazione di un
seggiolino Isofix Universale, "nel senso di
marcia" che si aggancia con la cinghia alta
all'anello superiore dei sedili ISOFIX.

IL-SU:
sedile adatto alla collocazione di un
seggiolino I
sofix S
emi- U
niversale,
ovvero:


- "schienale verso alla strada" dotato
di cinghia alta o di asta di protezione,

- "nel senso di marcia" dotato di asta
di protezione,

- una navicella dotata di cinghia alta o
di asta di protezione.
Per agganciare la cinghia alta, leggere la
rubrica "Fissaggi ISOFIX".

X:
sedile non adatto al montaggio di un
seggiolino per bambini o di una navicella per
il gruppo di peso indicato.

Sicurezza bambini
148




Peso del bambino
/ età indicativa


Inferiore a 10 kg
(gruppo 0)

Fino a circa
6 mesi

Inferiore a 10 kg
(gruppo 0)
Inferiore a 13 kg
(gruppo 0+)

Fino a circa 1 anno

Da 9 a 18 kg (gruppo 1)

Da 1 a 3 anni circa


Tipo di seggiolino ISOFIX per bambini



Navicella



"schienale verso la strada"



"schienale
verso la strada"



"nel senso di marcia"




Classe di misura ISOFIX



F



G



C



D



E



C



D



A



B



B1


Sedile del passeggero
anteriore



X



X



X



X



7 posti
(3 file)
Sedili posteriori laterali 2ª fila




IL-SU

*


IL-SU

*


IL-SU

*


IUF
*
IL-SU

*

Sedile posteriore centrale
2ª fila



X



IL-SU



IL-SU



IUF

IL-SU


Sedili posteriori 3ª fila



Non ISOFIX
