PEUGEOT 5008 2014 Omistajan Käsikirja (in Finnish)
Manufacturer: PEUGEOT, Model Year: 2014, Model line: 5008, Model: PEUGEOT 5008 2014Pages: 404, PDF Size: 43.72 MB
Page 261 of 404
12
Te k n i s e t t i e d o t
259
Ilmoitettu suurin sallittu kokonaismassa ja perävaunukuormat koskevat ajoa korkeintaan 1 000 metrin korkeudessa. Ilmoitettua perävaunukuormaa on
vähennettävä 10 % jokaista 1 000 metrin korkeuden lisäystä kohti.
Perävaunua vedettäessä ajonopeus ei saa olla yli 100 km/h (noudata oman maasi lainsäädäntöä).
Kuumalla ilmalla auton suorituskyky saattaa heikentyä moottorin suojaamiseksi. Kun lämpötila on yli 37 °C, vähennä perävaunukuormaa.
*
Massa ajokunnossa on omamassa + kuljettaja (75 kg).
**
Jarrullisen perävaunun perävaunukuormaa voidaan nostaa, ajoneuvoyhdistelmän sallitun kokonaismassan puitteissa, jos vetoauton suurinta teknisesti
sallittua kokonaismassaa vähennetään samassa suhteessa. Huomaa, että perävaunun vetäminen kevyellä vetoautolla voi heikentää hallittavuutta.

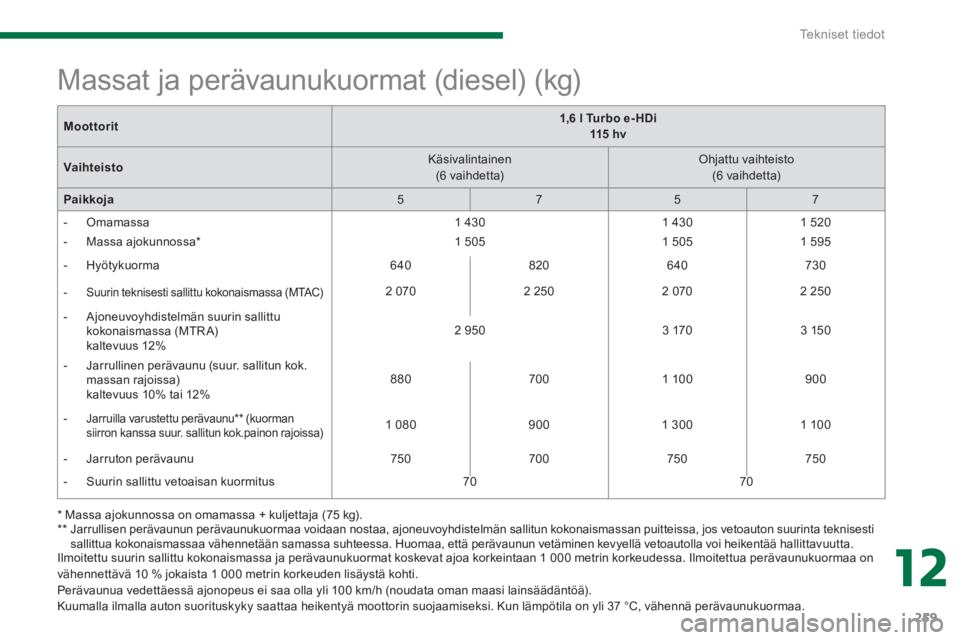

Massat ja perävaunukuormat (diesel) (kg)
Moottorit
1,6 l Turbo e- HDi
115 h v
Vaihteisto
Käsivalintainen
(6 vaihdetta)
Ohjattu vaihteisto
(6 vaihdetta)
Paikkoja
5
7
5
7
- Omamassa
1 430
1 430
1 520
- Massa ajokunnossa *
1 505
1 505
1 595
- Hyötykuorma
640
820
640
730
- Suurin teknisesti sallittu kokonaismassa (MTAC)
2 070
2 250
2 070
2 250
- Ajoneuvoyhdistelmän suurin sallittu
kokonaismassa (MTR A)
kaltevuus 12%
2 950
3 170
3 150
- Jarrullinen perävaunu (suur. sallitun kok.
massan rajoissa)
kaltevuus 10% tai 12%
880
700
1 100
900
- Jarruilla varustettu perävaunu ** (kuorman
siirron kanssa suur. sallitun kok.painon rajoissa)
1 080
900
1 300
1 100
- Jarruton perävaunu
750
700
750
750
- Suurin sallittu vetoaisan kuormitus
70
70
Page 262 of 404
Te k n i s e t t i e d o t
260
Ilmoitetut ajoneuvoyhdistelmän suurin sallittu kokonaismassa ja perävaunukuormat koskevat ajoa korkeintaan 1 000 metrin korkeudessa. Ilmoitettua
perävaunukuormaa on vähennettävä 10 % jokaista 1 000 metrin korkeuden lisäystä kohti.
Perävaunua vedettäessä ajonopeus ei saa olla yli 100 km/h (noudata oman maasi lainsäädäntöä).
Kuumalla ilmalla auton suorituskyky saattaa heikentyä moottorin suojaamiseksi. Kun lämpötila on yli 37 °C, vähennä perävaunukuormaa.
* Massa ajokunnossa on omamassa + kuljettaja (75 kg).
** Jarrullisen perävaunun perävaunukuormaa voidaan nostaa, ajoneuvoyhdistelmän sallitun kokonaismassan puitteissa, jos vetoauton suurinta teknisesti
sallittua kokonaismassaa vähennetään samassa suhteessa. Huomaa, että perävaunun vetäminen kevyellä vetoautolla voi heikentää hallittavuutta.

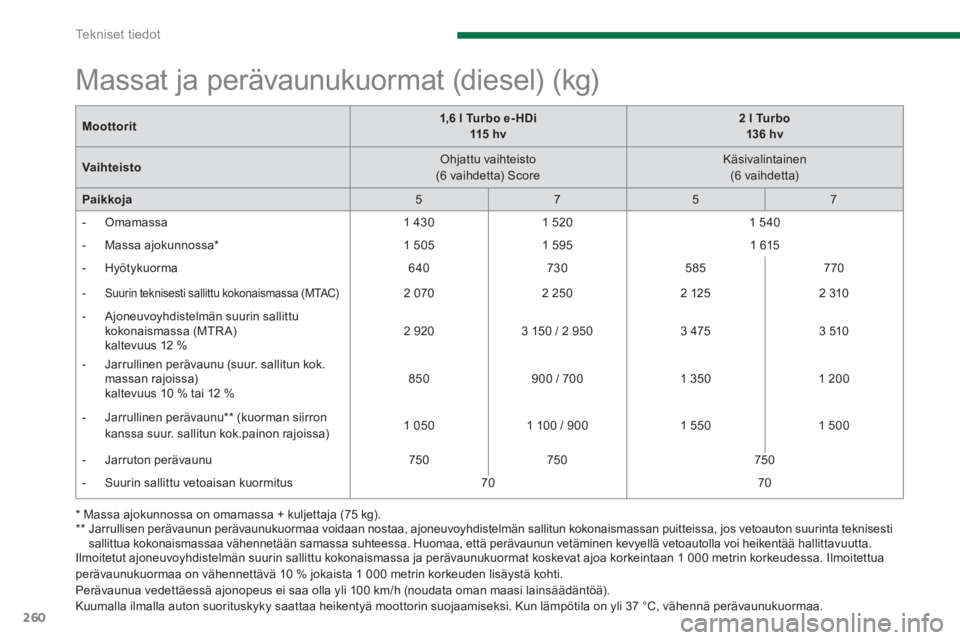

Massat ja perävaunukuormat (diesel) (kg)
Moottorit
1,6 l Turbo e- HDi
115 h v
2 l Turbo
136 hv
Vaihteisto
Ohjattu vaihteisto
(6 vaihdetta) Score
Käsivalintainen
(6 vaihdetta)
Paikkoja
5
7
5
7
- Omamassa
1 430
1 520
1 540
- Massa ajokunnossa *
1 505
1 595
1 615
- Hyötykuorma
640
730
585
770
- Suurin teknisesti sallittu kokonaismassa (MTAC)
2 070
2 250
2 125
2 310
- Ajoneuvoyhdistelmän suurin sallittu
kokonaismassa (MTR A)
kaltevuus 12 %
2 920
3 150 / 2 950
3 475
3 510
- Jarrullinen perävaunu (suur. sallitun kok.
massan rajoissa)
kaltevuus 10 % tai 12 %
850
900 / 700
1 350
1 200
- Jarrullinen perävaunu ** (kuorman siirron
kanssa suur. sallitun kok.painon rajoissa)
1 050
1 100 / 900
1 550
1 500
- Jarruton perävaunu
750
750
750
- Suurin sallittu vetoaisan kuormitus
70
70
Page 263 of 404
12
Te k n i s e t t i e d o t
261
Ilmoitetut ajoneuvoyhdistelmän suurin sallittu kokonaismassa ja perävaunukuormat koskevat ajoa korkeintaan 1 000 metrin korkeudessa. Ilmoitettua
perävaunukuormaa on vähennettävä 10 % jokaista 1 000 metrin korkeuden lisäystä kohti.
Perävaunua vedettäessä ajonopeus ei saa olla yli 100 km/h (noudata oman maasi lainsäädäntöä).
Kuumalla ilmalla auton suorituskyky saattaa heikentyä moottorin suojaamiseksi. Kun lämpötila on yli 37 °C, vähennä perävaunukuormaa.
* Massa ajokunnossa on omamassa + kuljettaja (75 kg).
** Jarrullisen perävaunun perävaunukuormaa voidaan nostaa, ajoneuvoyhdistelmän sallitun kokonaismassan puitteissa, jos vetoauton suurinta teknisesti
sallittua kokonaismassaa vähennetään samassa suhteessa. Huomaa, että perävaunun vetäminen kevyellä vetoautolla voi heikentää hallittavuutta.

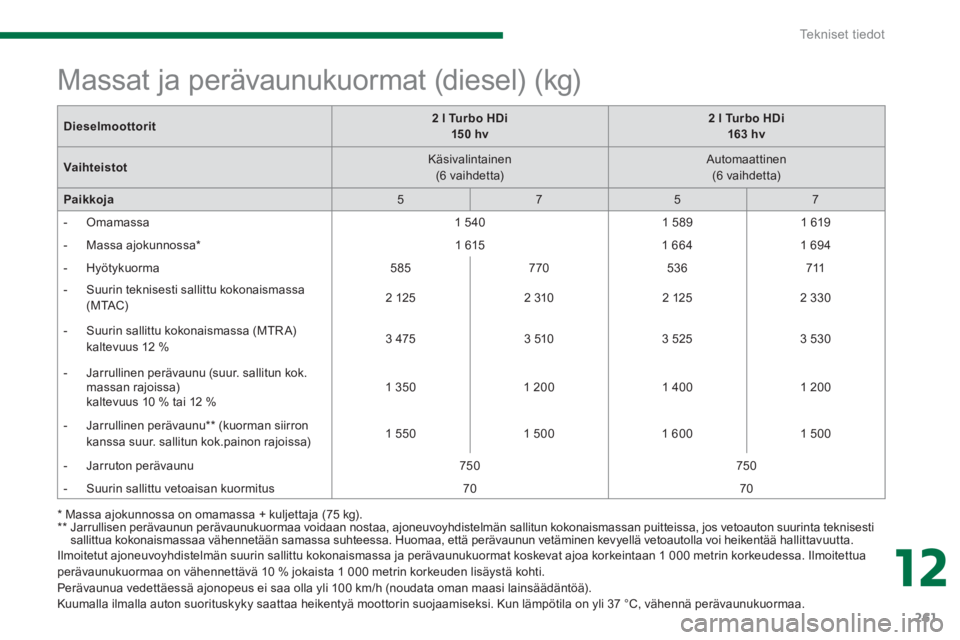

Massat ja perävaunukuormat (diesel) (kg)
Dieselmoottorit
2 l Turbo HDi
15 0 hv
2 l Turbo HDi
163 hv
Vaihteistot
Käsivalintainen
(6 vaihdetta)
Automaattinen
(6 vaihdetta)
Paikkoja
5
7
5
7
- Omamassa
1 540
1 589
1 619
- Massa ajokunnossa *
1 615
1 664
1 694
- Hyötykuorma
585
770
536
711
- Suurin teknisesti sallittu kokonaismassa
(MTAC)
2 125
2 310
2 125
2 330
- Suurin sallittu kokonaismassa (MTR A)
kaltevuus 12 %
3 475
3 510
3 525
3 530
- Jarrullinen perävaunu (suur. sallitun kok.
massan rajoissa)
kaltevuus 10 % tai 12 %
1 350
1 200
1 400
1 200
- Jarrullinen perävaunu ** (kuorman siirron
kanssa suur. sallitun kok.painon rajoissa)
1 550
1 500
1 600
1 500
- Jarruton perävaunu
750
750
- Suurin sallittu vetoaisan kuormitus
70
70
Page 264 of 404
Te k n i s e t t i e d o t
262
Moottori
t
1,6 l Turbo e- HDi
115 h v
2 l Turbo HDi
15 0 hv
Vaihteisto
Käsivalintainen
(6 vaihdetta)
Ohjattu vaihteisto
(6 vaihdetta)
Käsivalintainen
(6 vaihdetta)
Käsivalintainen
(6 vaihdetta)
Ty y p p i , v e r s i o
9HZ
9HZ
9HR
RHE
- Omamassa
1 481
1 482
1 481
1 572
- Massa ajokunnossa *
1 556
1 557
1 556
1 647
- Suurin teknisesti sallittu kokonaismassa (MTAC) **
2 225
2 230
2 200
2 310
- Ajoneuvoyhdistelmän suurin sallittu
kokonaismassa (MTR A) ***
kaltevuus 12%
3 120
3 170
3 475
- Jarrullinen perävaunu (suur. sallitun kok.
massan rajoissa)
kaltevuus 10% tai 12% ****
895
890
970
1 165
- Jarrullinen perävaunu (kuorman siirron
kanssa suur. sallitun kok.massan rajoissa)
X
X
X
X
- Jarruton perävaunu
750
750
- Suurin sallittu vetoaisan kuormitus
70
70
*
Massa ajokunnossa on omamassa + kuljettaja (75 kg).
**
Jos suurin teknisesti sallittu kokonaismassa taka-akselilla ylitetään, ajoneuvon nopeus ei tällöin saa ylittää 80 km/h, kuten direktiivin kohdassa 2.7 määrätään.
***
Jos suurin teknisesti sallittu kokonaismassa ylitetään silloin, kun auto vetää perävaunua, ajoneuvon nopeus ei tällöin saa ylittää 80 km/h, kuten
direktiivin kohdassa 2.7 määrätään.
****
Jarrullisen perävaunun enimmäispaino (suur. sallitun kok.massan rajoissa). Huomaa, että perävaunun vetäminen kevyellä vetoautolla voi heikentää hallittavuutta.
Ilmoitettu suurin sallittu kokonaismassa ja perävaunukuormat koskevat ajoa korkeintaan 1000 metrin korkeudessa. Ilmoitettua perävaunukuormaa on
vähennettävä 10 % jokaista 1000 metrin korkeuden lisäystä kohti.
Kuumalla ilmalla auton suorituskyky saattaa heikentyä moottorin suojaamiseksi. Kun lämpötila on yli 37 °C, vähennä perävaunukuormaa.

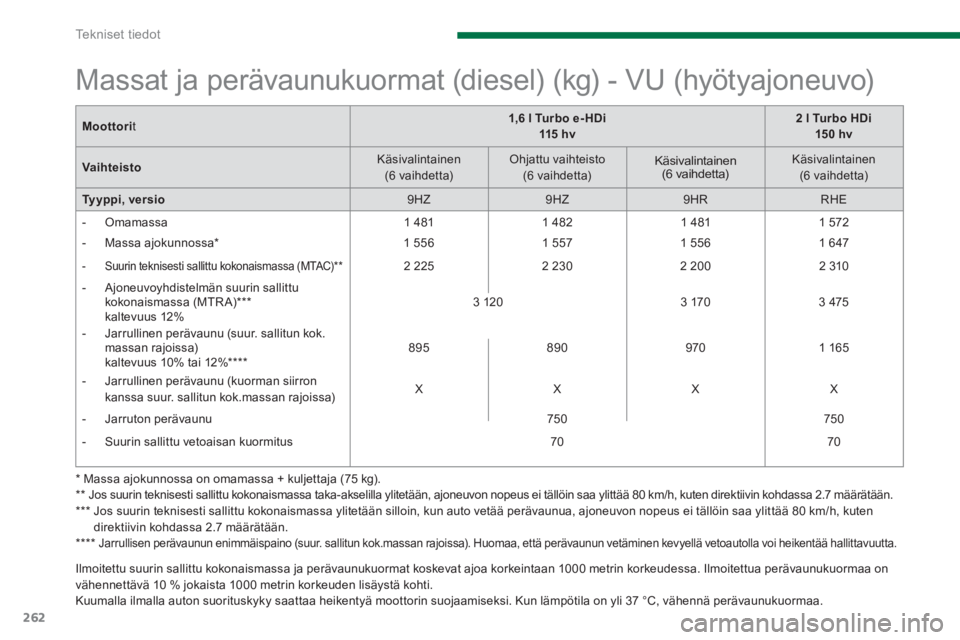

Massat ja perävaunukuormat (diesel) (kg) - VU (hyötyajoneuvo)
Page 265 of 404
12
Te k n i s e t t i e d o t
263

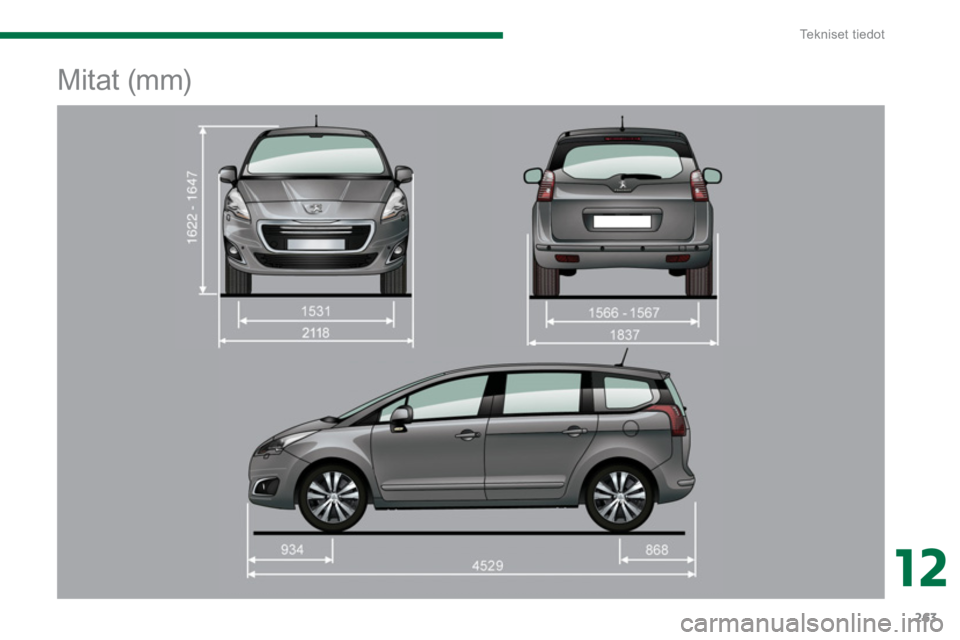

Mitat (mm)
Page 266 of 404
Te k n i s e t t i e d o t
264

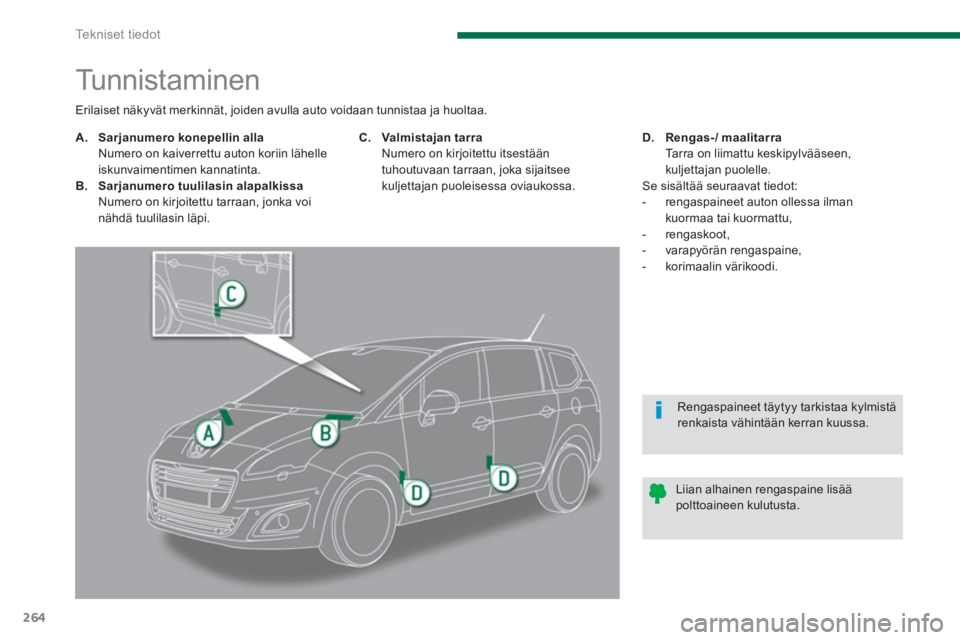

Tu n n i s t a m i n e n
A.
Sarjanumero konepellin alla
Numero on kaiverrettu auton koriin lähelle
iskunvaimentimen kannatinta.
B.
Sarjanumero tuulilasin alapalkissa
Numero on kirjoitettu tarraan, jonka voi
nähdä tuulilasin läpi.
C.
Valmistajan tarra
Numero on kirjoitettu itsestään
tuhoutuvaan tarraan, joka sijaitsee
kuljettajan puoleisessa oviaukossa.
D.
Rengas-/ maalitarra
Tarra on liimattu keskipylvääseen,
kuljettajan puolelle.
Se sisältää seuraavat tiedot:
- rengaspaineet auton ollessa ilman
kuormaa tai kuormattu,
- rengaskoot,
- varapyörän rengaspaine,
- korimaalin värikoodi.
Erilaiset näkyvät merkinnät, joiden avulla auto voidaan tunnistaa ja huoltaa.
Liian alhainen rengaspaine lisää
polttoaineen kulutusta.
Rengaspaineet täytyy tarkistaa kylmistä
renkaista vähintään kerran kuussa.
Page 267 of 404
265
HÄTÄPUHELU TAI TIEPALVELUKUTSU
Page 268 of 404
266
HÄTÄPUHELU TAI TIEPALVELUKUTSU
Hätätapauksessa paina tätä painiketta yli kahden
sekunnin ajan. Vihreän diodivalon vilkkuminen ja
ääniviesti vahvistavat sen, että puhelu on soitettu
"Peugeot Connect SOS" -palveluun * .
Vihreä diodivalo palaa yhtäjaksoisesti (ei vilkkuen), kun yhteys on
muodostettu. Se sammuu, kun yhteys katkaistaan.
Kun sytytysvirta kytketään, vihreä
merkkivalo syttyy palamaan kolmen
sekunnin ajaksi ja on merkkinä, että
järjestelmä toimii.
Puhelun voi peruuttaa painamalla painiketta välittömästi uudelleen.
Ääniviesti vahvistaa, että puhelu on peruutettu.
Pyydä apua painamalla tätä painiketta yli kahden
sekunnin ajan, kun ajoneuvo on pysäköitynä.
Ääniviesti vahvistaa, että puhelu on soitettu ** .
Puhelun voi keskeyttää painamalla painiketta välittömästi uudelleen.
Tällöin vihreä diodivalo sammuu. Ääniviesti vahvistaa puhelun
keskeytyksen.
Puhelun peruuttamiseksi, vastaa "Peugeot Connect SOS" -palvelulle, että
kysymyksessä on erehdys.
"Peugeot Connect SOS" -palvelu paikantaa välittömästi auton sijainnin,
ottaa puheluyhteyden omalla kielelläsi ** ja hälyttää asianmukaista apua **
paikalle. Maissa, joissa palvelu ei toimi tai joissa paikantaminen on kielletty,
puhelu yhdistetään ilman paikantamista suoraan hätäkeskukseen (112).
Jos turvatyynyn ohjausyksikkö havaitsee iskun, hätäpuhelun soitto
kytkeytyy automaattisesti riippumatta turvatyynyn mahdollisista
laukeamisista.
*
Saatavana olevien palvelujen käyttöehdoista ja teknisistä ja
teknologisista rajoituksista riippuen.
Jos oranssi merkkivalo vilkkuu,
järjestelmässä on toimintahäiriö.
Jos oranssi merkkivalo palaa
yhtäjaksoisesti, varaparisto on vaihdettava.
Näissä kahdessa tapauksessa ota yhteyttä
PEUGEOT-verkostoon.
Jos olet ostanut autosi muualta kuin PEUGEOT-verkostolta, sinua
pyydetään tarkistamaan palveluiden asetukset ja voit pyytää niiden
muuttamista verkostoltasi. Monikielisissä maissa konfi gurointi on
mahdollista valitsemallesi maan viralliselle kielelle.
Valmistaja varaa oikeuden tehdä milloin tahansa päivityksiä auton
telematiikkajärjestelmään teknisistä syistä ja varsinkin parhaan PEUGEOT
CONNECT -palvelulaadun takaamiseksi asiakkaalle.
Peugeot SOS
Peugeot Assistance
Järjestelmän toiminta
**
"Peugeot Connect SOS" ja "Peugeot Assistance" palvelujen
maantieteellisestä kattavuudesta ja auton omistajan valitsemasta
kotikielestä riippuen.
Luettelo PEUGEOT CONNECT -palveluista ja niitä tarjoavista maista on
saatavana osoitteesta www.peugeot.fi .
Page 269 of 404
267
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV TRAFFIC
SETUPADDR
BOOK
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV TRAFFIC
SETUPADDR
BOOK
HÄTÄ- TAI HUOLTOPUHELU
WIP Com 3D -JÄRJESTELMÄLLÄ
Hätätapauksessa paina SOS-painiketta, kunnes
kuuluu merkkiääni ja näyttöön ilmestyy Confi rmation/
Cancellation (vahvistus/peruutus) (jos voimassaoleva
SIM-kortti on paikoillaan).
Hätäpuhelu yhdistyy PEUGEOT Hätäkutsu -numeroon,
joka paikantaa auton sijainnin ja hälyttää asianmukaista
apua paikalle.
Maissa, joissa palvelu ei toimi tai joissa paikantaminen
on kielletty, puhelu yhdistetään suoraan
hätäkeskukseen (112).
Huomioi, että hätäpuheluita ja palvelupuheluita voi soittaa vain
silloin, kun autopuhelimessa on voimassa oleva SIM-kortti. Jos
käytät Bluetooth-puhelinta, mutta et SIM-korttia, nämä palvelut eivät
ole toiminnassa.
Pääset PEUGEOT-palveluihin painamalla tätä
painiketta.
Customer call
Valitse "Customer call", jos haluat
kysyä lisätietoja PEUGEOT-merkistä.
Valitse "PEUGEOT Assistance", jos
tarvitset apua.
Peugeot Assistance
Tämä palvelu riippuu sopimusehdoista ja käytettävyydestä. Ota
yhteys PEUGEOT-verkostoon. Jos olet ostanut autosi muualta
kuin PEUGEOT-verkostolta, sinua pyydetään tarkistamaan
näiden palveluiden asetukset ja voit pyytää niiden muokkaamisen
verkostosi mukaisiksi.
Mikäli turvatyynyjen ohjainyksikkö rekisteröi törmäyksen, riippumatta
mahdollisesta turvatyynyjen laukeamisesta, hätäpuhelu kytkeytyy
automaattisesti.
Jos näyttöön ilmestyy viesti "Deteriorated emergency call" (vika
hätäpuhelutoiminnossa) ja oranssi merkkivalo alkaa vilkkua, se
on osoitus järjestelmän toimintahäiriöstä. Ota yhteys PEUGEOT
huoltoverkkoon.
Peugeot SOS
Peugeot Assistance
Page 270 of 404
268
