PEUGEOT 5008 2014 Upute Za Rukovanje (in Croatian)

4
Otvaranje
99

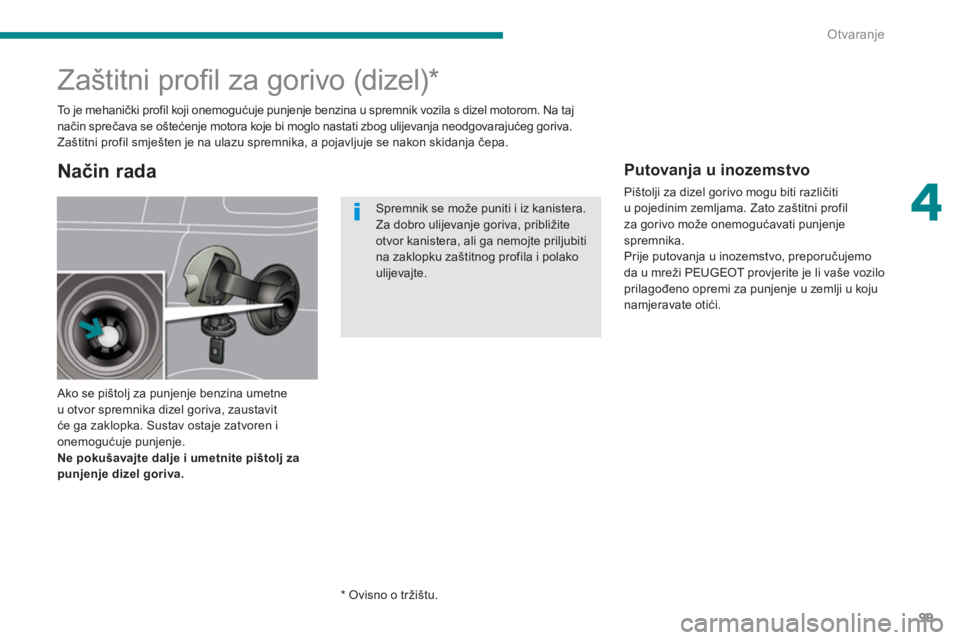

Zaštitni profi l za gorivo (dizel) *

Ako se pištolj za punjenje benzina umetne
u otvor spremnika dizel goriva, zaustavit
će ga zaklopka. Sustav ostaje zatvoren i
onemogućuje punjenje.

Ne pokušavajte dalje i umetnite pištolj za
punjenje dizel goriva.



*
Ovisno o tržištu. To j e m e h a n ički profil koji onemogućuje punjenje benzina u spremnik vozila s dizel motorom. Na taj
način sprečava se oštećenje motora koje bi moglo nastati zbog ulijevanja neodgovarajućeg goriva.
Zaštitni profil smješten je na ulazu spremnika, a pojavljuje se nakon skidanja čepa.


Način rada

Spremnik se može puniti i iz kanistera.
Za dobro ulijevanje goriva, približite
otvor kanistera, ali ga nemojte priljubiti
na zaklopku zaštitnog profila i polako
ulijevajte.


Putovanja u inozemstvo

Pištolji za dizel gorivo mogu biti različiti
u pojedinim zemljama. Zato zaštitni profil
za gorivo može onemogućavati punjenje
spremnika.
Prije putovanja u inozemstvo, preporučujemo
da u mreži PEUGEOT provjerite je li vaše vozilo
prilagođeno opremi za punjenje u zemlji u koju
namjeravate otići.

6
Oprema
117

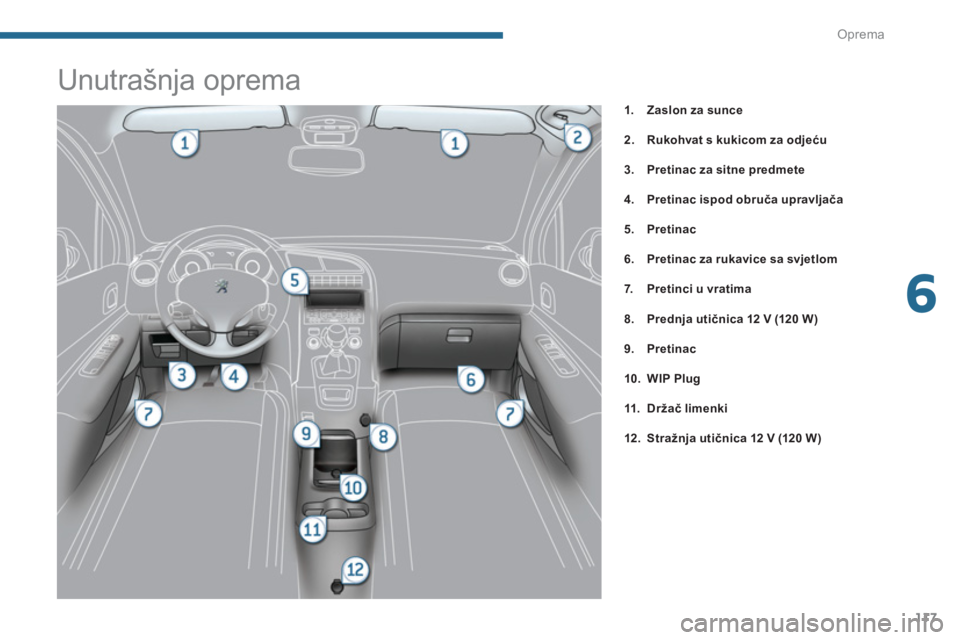

Unutrašnja oprema



1.
Zaslon za sunce


2.
Rukohvat s kukicom za odjeću


3.
Pretinac za sitne predmete


4.
Pretinac ispod obruča upravljača


5.
Pretinac


6.
Pretinac za rukavice sa svjetlom


7.
Pretinci u vratima


8.
Prednja utičnica 12 V
(120 W )


9.
Pretinac


10.
WIP Plug


11.
Držač limenki


12 .
Stražnja utičnica 12 V (120 W)

Oprema

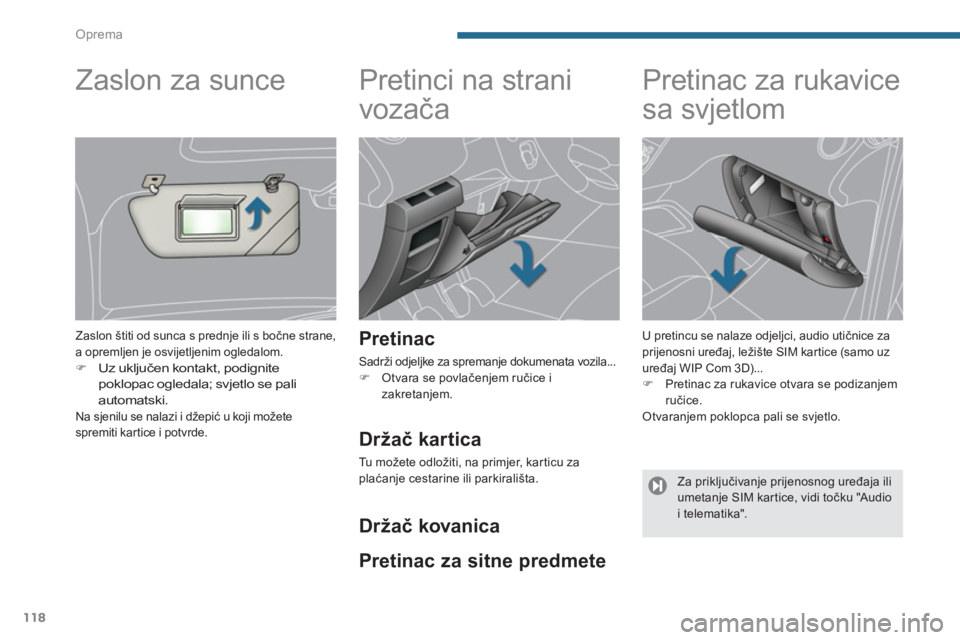

118





Pretinci na strani
vozača


Pretinac

Sadrži odjeljke za spremanje dokumenata vozila...


)
Otvara se povlačenjem ručice i
zakretanjem.













Pretinac za rukavice
sa svjetlom


U pretincu se nalaze odjeljci, audio utičnice za
prijenosni uređaj, ležište SIM kartice (samo uz
uređaj WIP Com 3D)...


)
Pretinac za rukavice otvara se podizanjem
ručice.
Otvaranjem poklopca pali se svjetlo.









Zaslon za sunce

Zaslon štiti od sunca s prednje ili s bočne strane,
a opremljen je osvijetljenim ogledalom.


)

Uz uključen kontakt, podignite
poklopac ogledala; svjetlo se pali
automatski.

Na sjenilu se nalazi i džepić u koji možete
spremiti kartice i potvrde.

Držač kartica

Tu možete odložiti, na primjer, karticu za
plaćanje cestarine ili parkirališta.


Držač kovanica

Pretinac za sitne predmete


Za priključivanje prijenosnog uređaja ili
umetanje SIM kartice, vidi točku "Audio
i telematika".

6
Oprema
119

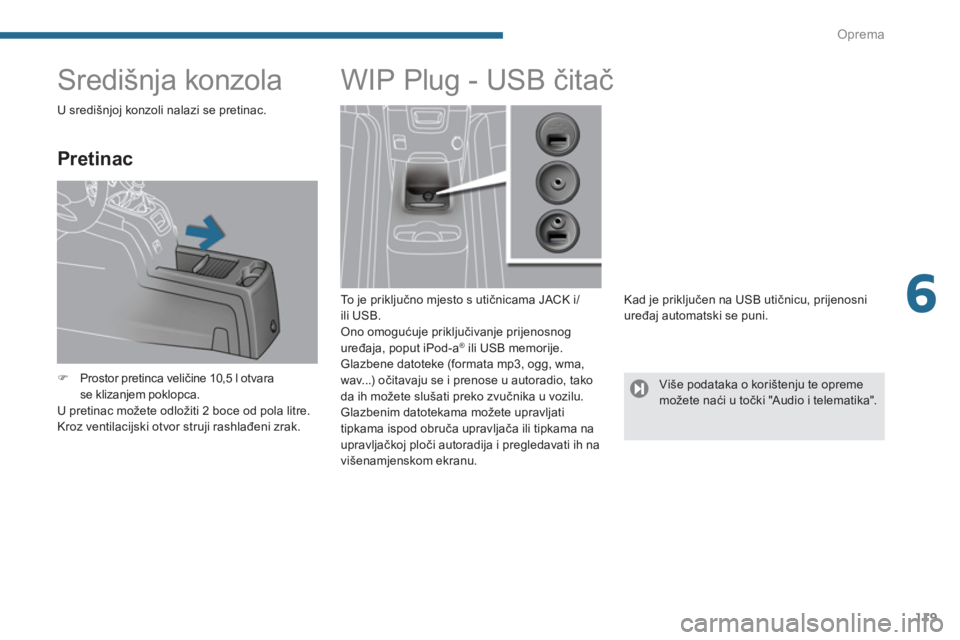

Središnja konzola


Pretinac



)
Prostor pretinca veličine 10,5 l otvara
se klizanjem poklopca.
U pretinac možete odložiti 2 boce od pola litre.
Kroz ventilacijski otvor struji rashlađeni zrak.















WIP Plug - USB čitač


To je priključno mjesto s utičnicama JACK i/
ili USB.
Ono omogućuje priključivanje prijenosnog
uređaja, poput iPod-a
® ili USB memorije.
Glazbene datoteke (formata mp3, ogg, wma,
wav...) očitavaju se i prenose u autoradio, tako
da ih možete slušati preko zvučnika u vozilu.
Glazbenim datotekama možete upravljati
tipkama ispod obruča upravljača ili tipkama na
upravljačkoj ploči autoradija i pregledavati ih na
višenamjenskom ekranu.
Kad je priključen na USB utičnicu, prijenosni
uređaj automatski se puni.

Više podataka o korištenju te opreme
možete naći u točki "Audio i telematika".
U središnjoj konzoli nalazi se pretinac.

Oprema
120

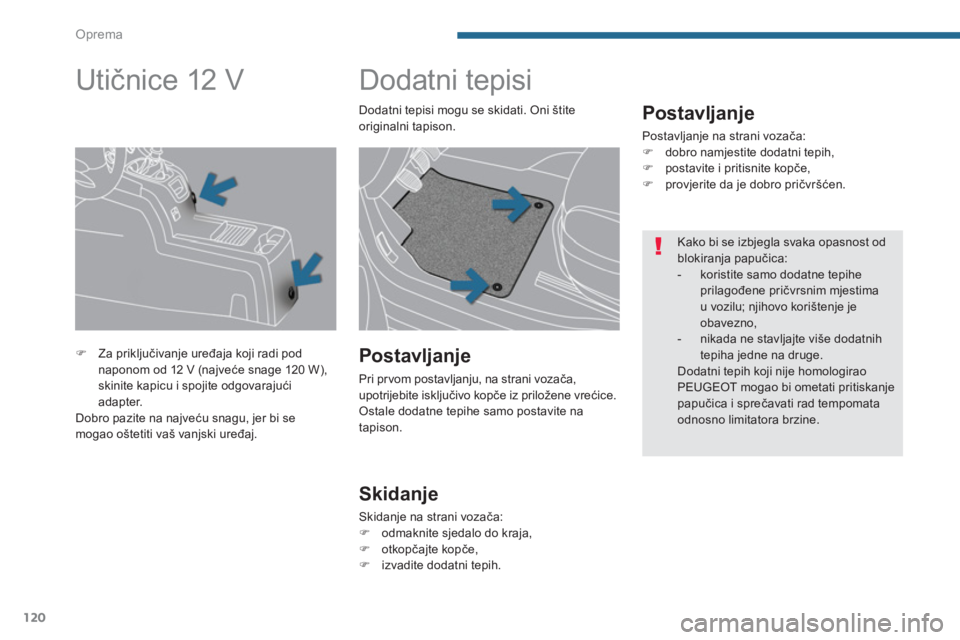

Dodatni tepisi


Postavljanje

Postavljanje na strani vozača:


)
dobro namjestite dodatni tepih,

)
postavite i pritisnite kopče,

)
provjerite da je dobro pričvršćen.


Postavljanje

Pri pr vom postavljanju, na strani vozača,
upotrijebite isključivo kopče iz priložene vrećice.
Ostale dodatne tepihe samo postavite na
tapison.


Skidanje

Skidanje na strani vozača:


)
odmaknite sjedalo do kraja,

)
otkopčajte kopče,

)
izvadite dodatni tepih.







Utičnice 12 V



)
Za priključivanje uređaja koji radi pod
naponom od 12 V (najveće snage 120 W),
skinite kapicu i spojite odgovarajući
adapter.
Dobro pazite na najveću snagu, jer bi se
mogao oštetiti vaš vanjski uređaj. Dodatni tepisi mogu se skidati. Oni štite
originalni tapison.

Kako bi se izbjegla svaka opasnost od
blokiranja papučica:


- koristite samo dodatne tepihe
prilagođene pričvrsnim mjestima
u vozilu; njihovo korištenje je
obavezno,

- nikada ne stavljajte više dodatnih
tepiha jedne na druge.
Dodatni tepih koji nije homologirao
PEUGEOT mogao bi ometati pritiskanje
papučica i sprečavati rad tempomata
odnosno limitatora brzine.

6
Oprema

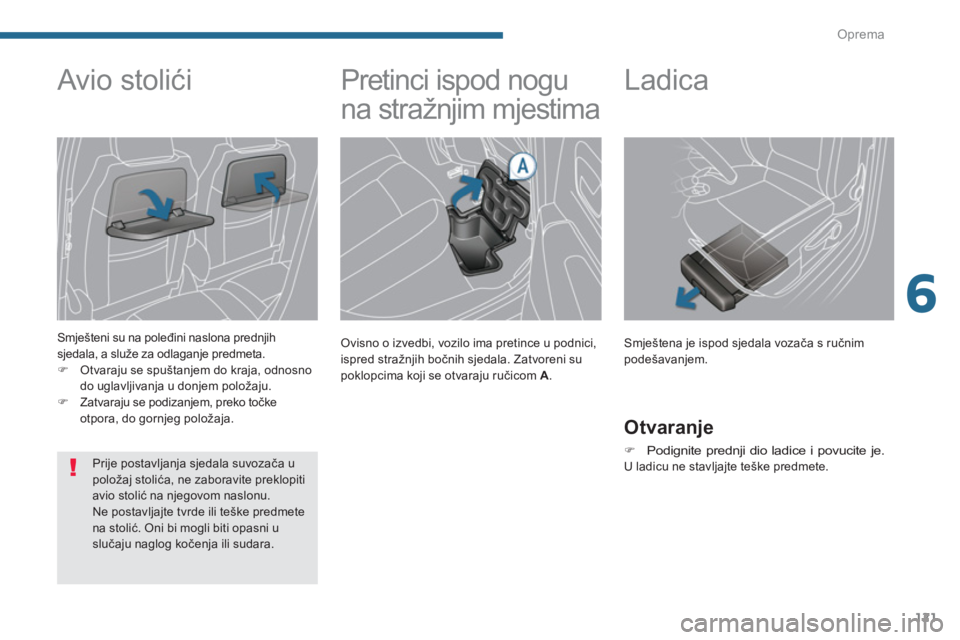

121





Pretinci ispod nogu
na stražnjim mjestima

Ovisno o izvedbi, vozilo ima pretince u podnici,
ispred stražnjih bočnih sjedala. Zatvoreni su
poklopcima koji se otvaraju ručicom A
.






Avio stolići

Smješteni su na poleđini naslona prednjih
sjedala, a služe za odlaganje predmeta.


)
Otvaraju se spuštanjem do kraja, odnosno
do uglavljivanja u donjem položaju.

)
Zatvaraju se podizanjem, preko točke
otpora, do gornjeg položaja.






Ladica

Smještena je ispod sjedala vozača s ručnim
podešavanjem.

Otvaranje



)
Podignite prednji dio ladice i povucite je.
U ladicu ne stavljajte teške predmete.
Prije postavljanja sjedala suvozača u
položaj stolića, ne zaboravite preklopiti
avio stolić na njegovom naslonu.
Ne postavljajte tvrde ili teške predmete
na stolić. Oni bi mogli biti opasni u
slučaju naglog kočenja ili sudara.

Oprema
122

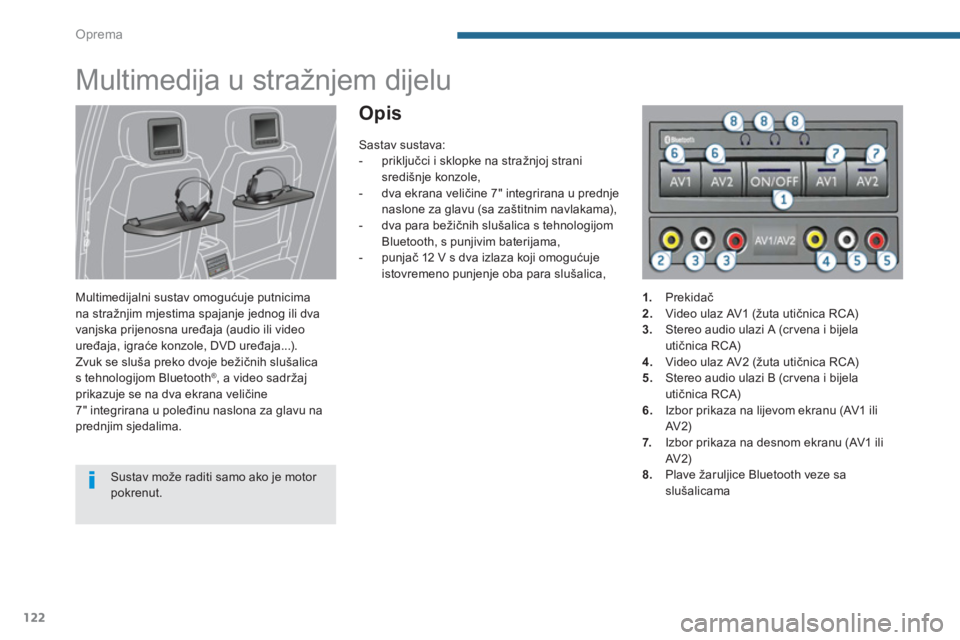

Multimedija u stražnjem dijelu


Multimedijalni sustav omogućuje putnicima
na stražnjim mjestima spajanje jednog ili dva
vanjska prijenosna uređaja (audio ili video
uređaja, igraće konzole, DVD uređaja...).
Zvuk se sluša preko dvoje bežičnih slušalica
s tehnologijom Bluetooth
® , a video sadržaj
prikazuje se na dva ekrana veličine
7" integrirana u poleđinu naslona za glavu na
prednjim sjedalima.

Opis


Sustav može raditi samo ako je motor
pokrenut.

Sastav sustava:


- priključci i sklopke na stražnjoj strani
središnje konzole,

- dva ekrana veličine 7" integrirana u prednje
naslone za glavu (sa zaštitnim navlakama),

- dva para bežičnih slušalica s tehnologijom
Bluetooth, s punjivim baterijama,

- punjač 12 V s dva izlaza koji omogućuje
istovremeno punjenje oba para slušalica,




1. Prekidač

2.
Video ulaz AV1 (žuta utičnica RCA)

3. Stereo audio ulazi A (cr vena i bijela
utičnica RCA)

4.
Video ulaz AV2 (žuta utičnica RCA)

5.
Stereo audio ulazi B (cr vena i bijela
utičnica RCA)

6.
Izbor prikaza na lijevom ekranu (AV1 ili
AV2)

7.
Izbor prikaza na desnom ekranu (AV1 ili
AV2)

8.
Plave žaruljice Bluetooth veze sa
slušalicama

6
Oprema
123

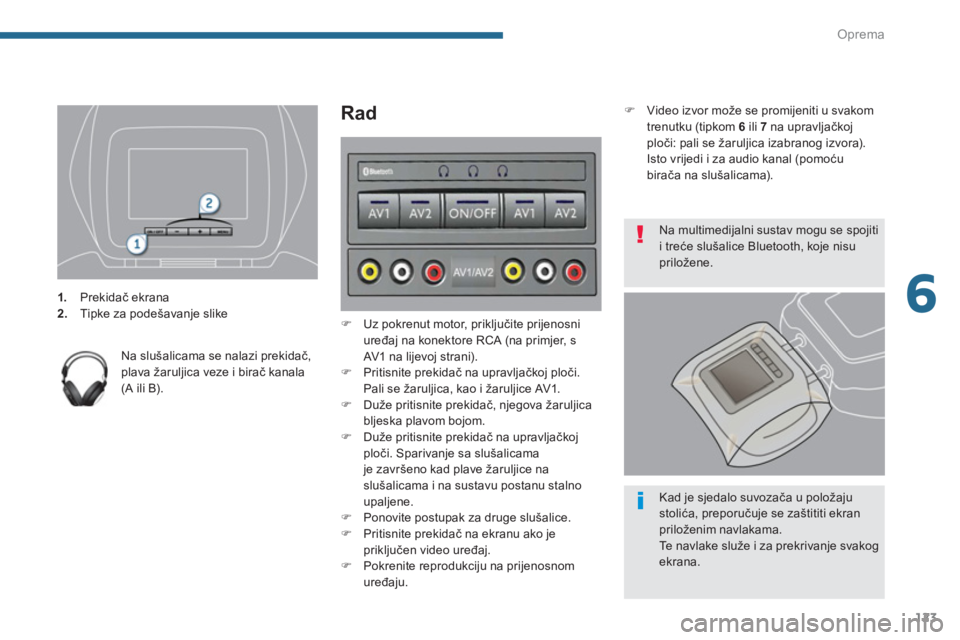

1.
Prekidač ekrana

2.
Tipke za podešavanje slike


Na slušalicama se nalazi prekidač,
plava žaruljica veze i birač kanala
(A ili B).



Rad



)
Uz pokrenut motor, priključite prijenosni
uređaj na konektore RCA (na primjer, s
AV1 na lijevoj strani).

)
Pritisnite prekidač na upravljačkoj ploči.
Pali se žaruljica, kao i žaruljice AV1.

)
Duže pritisnite prekidač, njegova žaruljica
bljeska plavom bojom.

)
Duže pritisnite prekidač na upravljačkoj
ploči. Sparivanje sa slušalicama
je završeno kad plave žaruljice na
slušalicama i na sustavu postanu stalno
upaljene.

)
Ponovite postupak za druge slušalice.

)
Pritisnite prekidač na ekranu ako je
priključen video uređaj.

)
Pokrenite reprodukciju na prijenosnom
uređaju.
)
Video izvor može se promijeniti u svakom
trenutku (tipkom 6
ili 7
na upravljačkoj
ploči: pali se žaruljica izabranog izvora).
Isto vrijedi i za audio kanal (pomoću
birača na slušalicama).

Na multimedijalni sustav mogu se spojiti
i treće slušalice Bluetooth, koje nisu
priložene.

Kad je sjedalo suvozača u položaju
stolića, preporučuje se zaštititi ekran
priloženim navlakama.
Te navlake služe i za prekrivanje svakog
ekrana.

Oprema
124

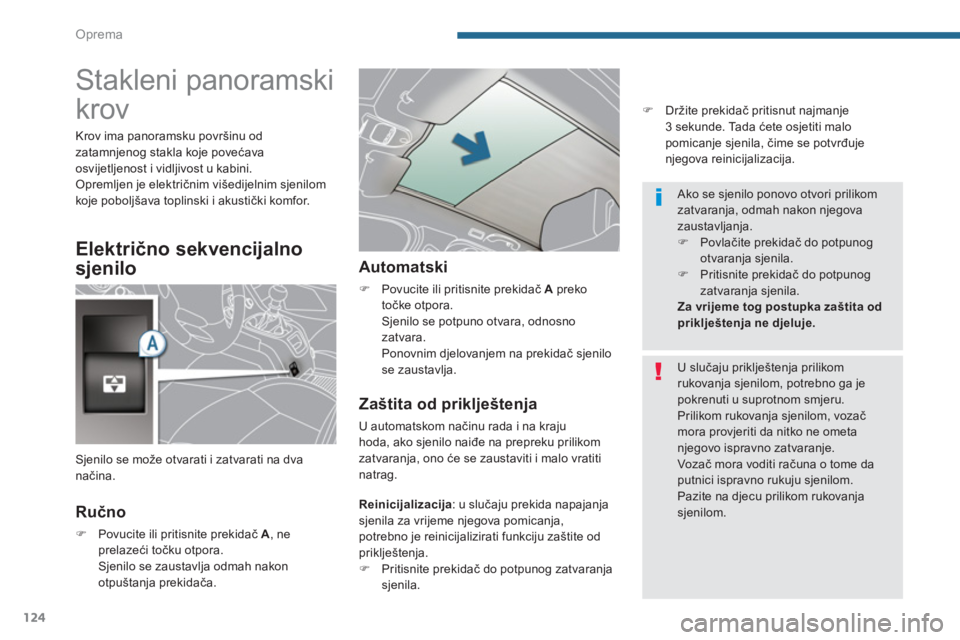

Stakleni panoramski
krov

Ručno



)
Povucite ili pritisnite prekidač A
, ne
prelazeći točku otpora.
Sjenilo se zaustavlja odmah nakon
otpuštanja prekidača.



Automatski



)
Povucite ili pritisnite prekidač A
preko
točke otpora.
Sjenilo se potpuno otvara, odnosno
zatvara.
Ponovnim djelovanjem na prekidač sjenilo
se zaustavlja.



Zaštita od priklještenja

U automatskom načinu rada i na kraju
hoda, ako sjenilo naiđe na prepreku prilikom
zatvaranja, ono će se zaustaviti i malo vratiti
natrag. Sjenilo se može otvarati i zatvarati na dva
načina.
U slučaju priklještenja prilikom
rukovanja sjenilom, potrebno ga je
pokrenuti u suprotnom smjeru.
Prilikom rukovanja sjenilom, vozač
mora provjeriti da nitko ne ometa
njegovo ispravno zatvaranje.
Vozač mora voditi računa o tome da
putnici ispravno rukuju sjenilom.
Pazite na djecu prilikom rukovanja
sjenilom.

Ako se sjenilo ponovo otvori prilikom
zatvaranja, odmah nakon njegova
zaustavljanja.


)
Povlačite prekidač do potpunog
otvaranja sjenila.

)
Pritisnite prekidač do potpunog
zatvaranja sjenila.

Za vrijeme tog postupka zaštita od
priklještenja ne djeluje.


)
Držite prekidač pritisnut najmanje
3 sekunde. Tada ćete osjetiti malo
pomicanje sjenila, čime se potvrđuje
njegova reinicijalizacija.


Reinicijalizacija
: u slučaju prekida napajanja
sjenila za vrijeme njegova pomicanja,
potrebno je reinicijalizirati funkciju zaštite od
priklještenja.


)
Pritisnite prekidač do potpunog zatvaranja
sjenila. Krov ima panoramsku površinu od
zatamnjenog stakla koje povećava
osvijetljenost i vidljivost u kabini.
Opremljen je električnim višedijelnim sjenilom
koje poboljšava toplinski i akustički komfor.


Električno sekvencijalno
sjenilo

6
Oprema
125

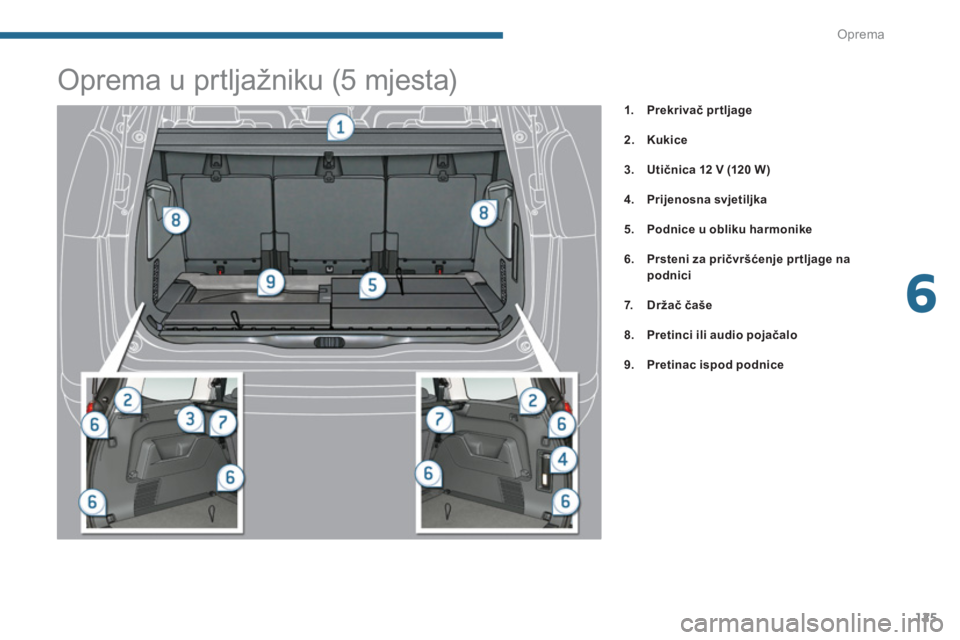

Oprema u prtljažniku (5 mjesta)




1.
Prekrivač prtljage


2.
Kukice


3.
Utičnica 12 V
(120 W )


4.
Prijenosna svjetiljka


5.
Podnice u obliku harmonike


6.
Prsteni za pričvršćenje prtljage
na
podnici


7.
Držač čaše


8.
Pretinci ili audio pojačalo


9.
Pretinac ispod podnice
