PEUGEOT 5008 2014 Upute Za Rukovanje (in Croatian)
Manufacturer: PEUGEOT, Model Year: 2014, Model line: 5008, Model: PEUGEOT 5008 2014Pages: 404, PDF Size: 43.8 MB
Page 111 of 404
Oprema
126
1.
Prekrivač prtljage
2.
Kukice
3.
Utičnica 12 V
(120 W )
4.
Prijenosna svjetiljka
5.
Podnice u obliku harmonike
6.
Prsteni za pričvršćenje prtljage
na
podnici
7.
Držač čaše
8.
Nasloni za ruke
9.
Pretinci
ili audio pojačalo
10.
Kopče pojasa u 3. redu
Oprema u prtljažniku (7 mjesta)
Page 112 of 404
6
Oprema
127

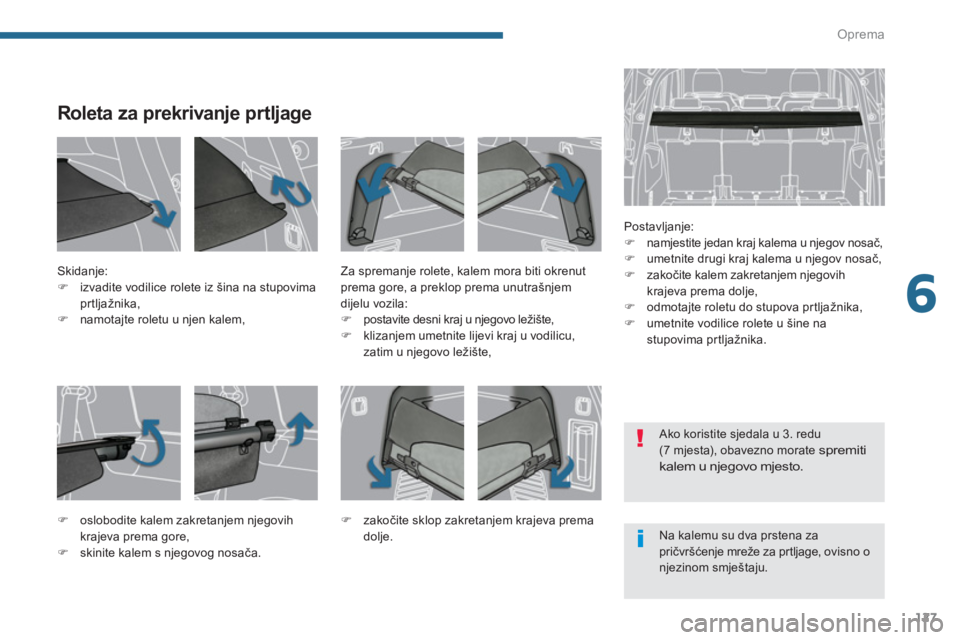

Roleta za prekrivanje prtljage
Postavljanje:
)
namjestite jedan kraj kalema u njegov nosač,
)
umetnite drugi kraj kalema u njegov nosač,
)
zakočite kalem zakretanjem njegovih
krajeva prema dolje,
)
odmotajte roletu do stupova prtljažnika,
)
umetnite vodilice rolete u šine na
stupovima prtljažnika.
Skidanje:
)
izvadite vodilice rolete iz šina na stupovima
prtljažnika,
)
namotajte roletu u njen kalem,
Za spremanje rolete, kalem mora biti okrenut
prema gore, a preklop prema unutrašnjem
dijelu vozila:
)
postavite desni kraj u njegovo ležište,
)
klizanjem umetnite lijevi kraj u vodilicu,
zatim u njegovo ležište,
)
oslobodite kalem zakretanjem njegovih
krajeva prema gore,
)
skinite kalem s njegovog nosača.
)
zakočite sklop zakretanjem krajeva prema
dolje.
Na kalemu su dva prstena za
pričvršćenje mreže za prtljage, ovisno o
njezinom smještaju. Ako koristite sjedala u 3. redu
(7 mjesta), obavezno morate
spremiti
kalem u njegovo mjesto.
Page 113 of 404
Oprema
128

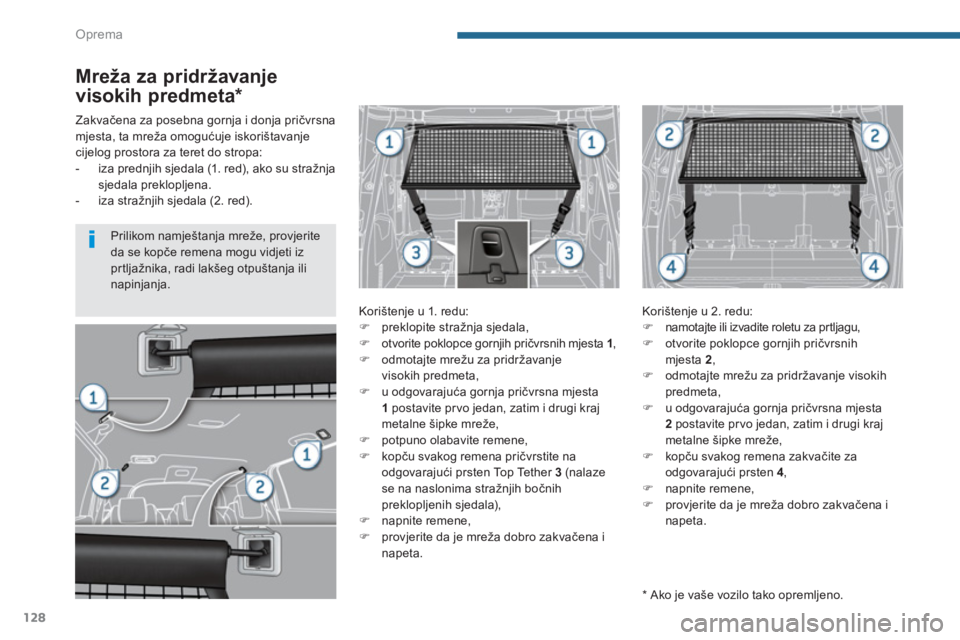

Mreža za pridržavanje
visokih predmeta *
Korištenje u 1. redu:
)
preklopite stražnja sjedala,
)
otvorite poklopce gornjih pričvrsnih mjesta 1
,
)
odmotajte mrežu za pridržavanje
visokih predmeta,
)
u odgovarajuća gornja pričvrsna mjesta
1
postavite pr vo jedan, zatim i drugi kraj
metalne šipke mreže,
)
potpuno olabavite remene,
)
kopču svakog remena pričvrstite na
odgovarajući prsten Top Tether 3
(nalaze
se na naslonima stražnjih bočnih
preklopljenih sjedala),
)
napnite remene,
)
provjerite da je mreža dobro zakvačena i
napeta.
Korištenje u 2. redu:
)
namotajte ili izvadite roletu za prtljagu,
)
otvorite poklopce gornjih pričvrsnih
mjesta 2
,
)
odmotajte mrežu za pridržavanje visokih
predmeta,
)
u odgovarajuća gornja pričvrsna mjesta
2
postavite pr vo jedan, zatim i drugi kraj
metalne šipke mreže,
)
kopču svakog remena zakvačite za
odgovarajući prsten 4
,
)
napnite remene,
)
provjerite da je mreža dobro zakvačena i
napeta.
Zakvačena za posebna gornja i donja pričvrsna
mjesta, ta mreža omogućuje iskorištavanje
cijelog prostora za teret do stropa:
- iza prednjih sjedala (1. red), ako su stražnja
sjedala preklopljena.
- iza stražnjih sjedala (2. red).
*
Ako je vaše vozilo tako opremljeno.
Prilikom namještanja mreže, provjerite
da se kopče remena mogu vidjeti iz
prtljažnika, radi lakšeg otpuštanja ili
napinjanja.
Page 114 of 404
6
Oprema
129

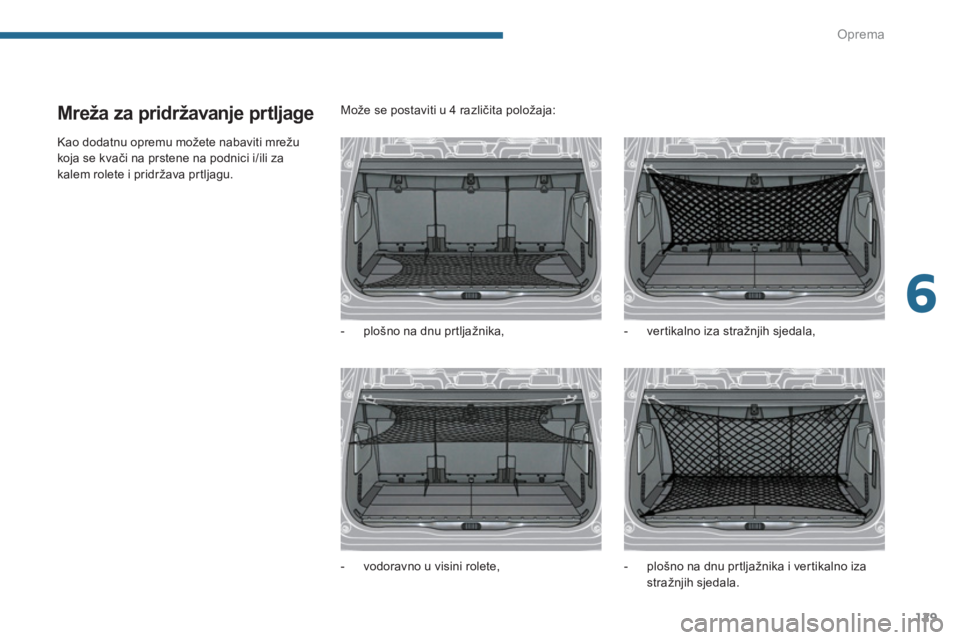

Mreža za pridržavanje prtljage
Kao dodatnu opremu možete nabaviti mrežu
koja se kvači na prstene na podnici i/ili za
kalem rolete i pridržava prtljagu. Može se postaviti u 4 različita položaja:
- plošno na dnu prtljažnika,
- vodoravno u visini rolete,
- vertikalno iza stražnjih sjedala,
- plošno na dnu prtljažnika i vertikalno iza
stražnjih sjedala.

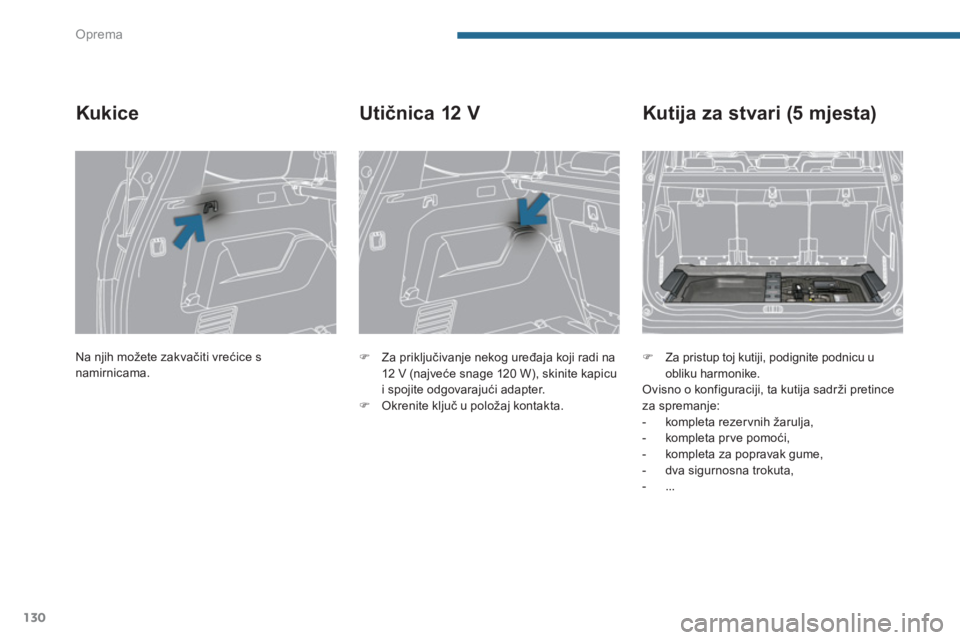

Page 115 of 404
Oprema
130
Na njih možete zakvačiti vrećice s
namirnicama.
Kukice
)
Za priključivanje nekog uređaja koji radi na
12 V (najveće snage 120 W), skinite kapicu
i spojite odgovarajući adapter.
)
Okrenite ključ u položaj kontakta.
Utičnica 12 V
)
Za pristup toj kutiji, podignite podnicu u
obliku harmonike.
Ovisno o konfiguraciji, ta kutija sadrži pretince
za spremanje:
- kompleta rezer vnih žarulja,
- kompleta pr ve pomoći,
- kompleta za popravak gume,
- dva sigurnosna trokuta,
- ...
Kutija za stvari (5 mjesta)
Page 116 of 404
6
Oprema
131

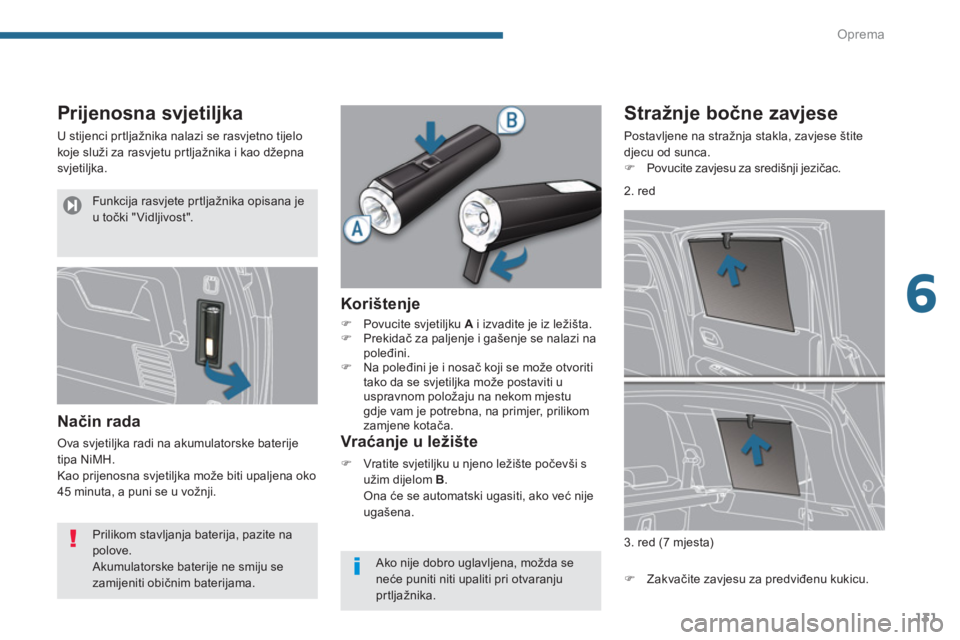

Prijenosna svjetiljka
U stijenci prtljažnika nalazi se rasvjetno tijelo
koje služi za rasvjetu prtljažnika i kao džepna
svjetiljka.
Način rada
Ova svjetiljka radi na akumulatorske baterije
tipa NiMH.
Kao prijenosna svjetiljka može biti upaljena oko
45 minuta, a puni se u vožnji.
Korištenje
)
Povucite svjetiljku A
i izvadite je iz ležišta.
)
Prekidač za paljenje i gašenje se nalazi na
poleđini.
)
Na poleđini je i nosač koji se može otvoriti
tako da se svjetiljka može postaviti u
uspravnom položaju na nekom mjestu
gdje vam je potrebna, na primjer, prilikom
zamjene kotača.
Vraćanje u ležište
)
Vratite svjetiljku u njeno ležište počevši s
užim dijelom B
.
Ona će se automatski ugasiti, ako već nije
ugašena.
Stražnje bočne zavjese
Postavljene na stražnja stakla, zavjese štite
djecu od sunca.
)
Povucite zavjesu za središnji jezičac.
)
Zakvačite zavjesu za predviđenu kukicu.
3. red (7 mjesta)
2. red
Prilikom stavljanja baterija, pazite na
polove.
Akumulatorske baterije ne smiju se
zamijeniti običnim baterijama.
Ako nije dobro uglavljena, možda se
neće puniti niti upaliti pri otvaranju
prtljažnika.
Funkcija rasvjete prtljažnika opisana je
u točki " Vidljivost".
Page 117 of 404
Vidljivost
100

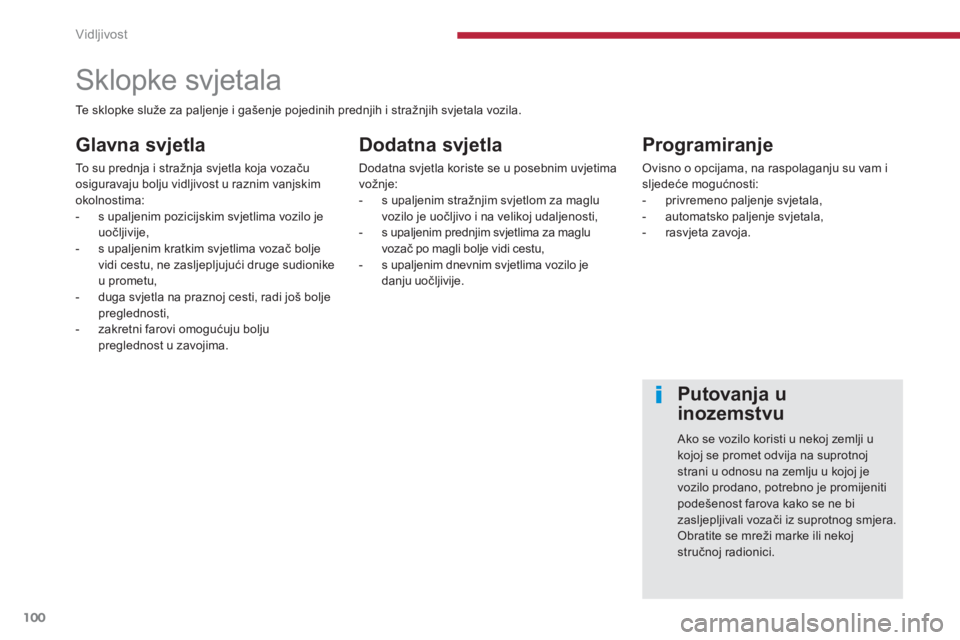

Sklopke svjetala
Glavna svjetla
To su prednja i stražnja svjetla koja vozaču
osiguravaju bolju vidljivost u raznim vanjskim
okolnostima:
- s upaljenim pozicijskim svjetlima vozilo je
uočljivije,
- s upaljenim kratkim svjetlima vozač bolje
vidi cestu, ne zasljepljujući druge sudionike
u prometu,
- duga svjetla na praznoj cesti, radi još bolje
preglednosti,
- zakretni farovi omogućuju bolju
preglednost u zavojima.
Dodatna svjetla
Dodatna svjetla koriste se u posebnim uvjetima
vožnje:
- s upaljenim stražnjim svjetlom za maglu
vozilo je uočljivo i na velikoj udaljenosti,
- s upaljenim prednjim svjetlima za maglu
vozač po magli bolje vidi cestu,
- s upaljenim dnevnim svjetlima vozilo je
danju uočljivije.
Programiranje
Ovisno o opcijama, na raspolaganju su vam i
sljedeće mogućnosti:
- privremeno paljenje svjetala,
- automatsko paljenje svjetala,
- rasvjeta zavoja.
Te sklopke služe za paljenje i gašenje pojedinih prednjih i stražnjih svjetala vozila.
Putovanja u
inozemstvu
Ako se vozilo koristi u nekoj zemlji u
kojoj se promet odvija na suprotnoj
strani u odnosu na zemlju u kojoj je
vozilo prodano, potrebno je promijeniti
podešenost farova kako se ne bi
zasljepljivali vozači iz suprotnog smjera.
Obratite se mreži marke ili nekoj
stručnoj radionici.
Page 118 of 404
5
Vidljivost
101

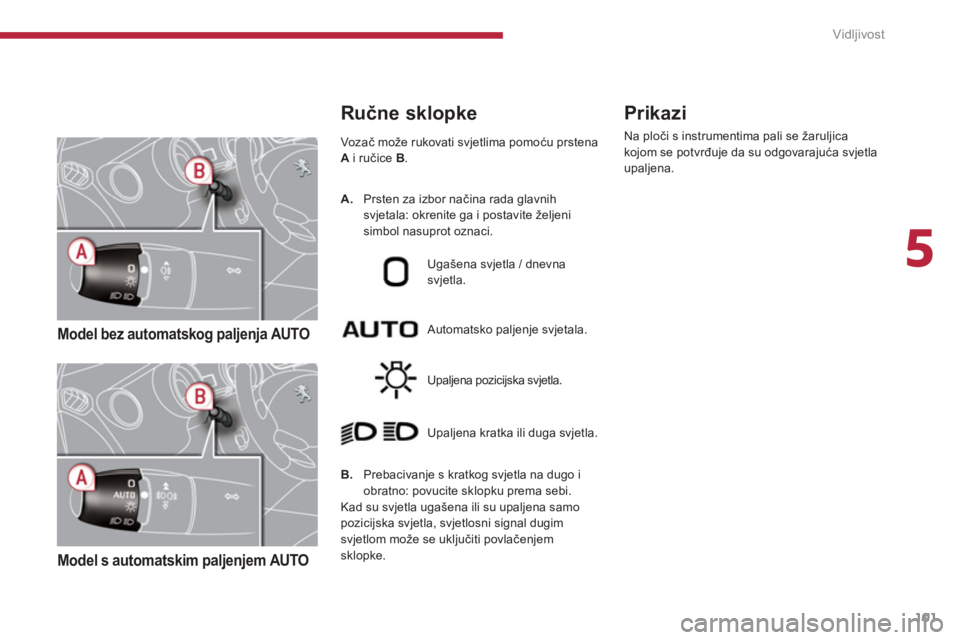

Model bez automatskog paljenja AUTO
Model s automatskim paljenjem AUTO
Vozač može rukovati svjetlima pomoću prstena
A
i ručice B
.
B.
Prebacivanje s kratkog svjetla na dugo i
obratno: povucite sklopku prema sebi.
Kad su svjetla ugašena ili su upaljena samo
pozicijska svjetla, svjetlosni signal dugim
svjetlom može se uključiti povlačenjem
sklopke.
Automatsko paljenje svjetala. Ugašena svjetla / dnevna
svjetla.
Upaljena pozicijska svjetla.
Upaljena kratka ili duga svjetla.
Prikazi
Na ploči s instrumentima pali se žaruljica
kojom se potvrđuje da su odgovarajuća svjetla
upaljena.
Ručne sklopke
A.
Prsten za izbor načina rada glavnih
svjetala: okrenite ga i postavite željeni
simbol nasuprot oznaci.
Page 119 of 404
Vidljivost
102

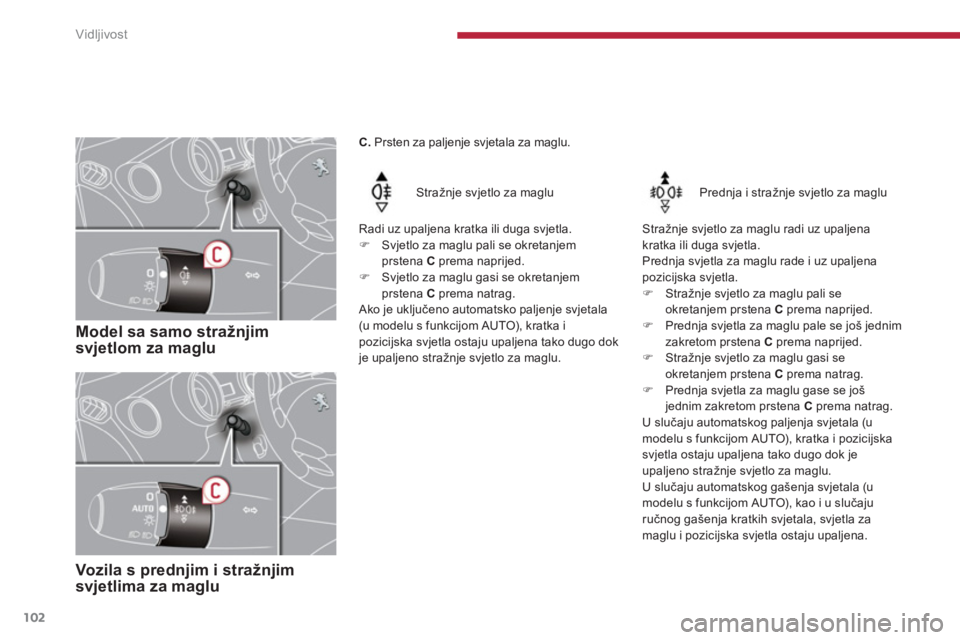

Model sa samo stražnjim
svjetlom za maglu
Stražnje svjetlo za maglu
Radi uz upaljena kratka ili duga svjetla.
)
Svjetlo za maglu pali se okretanjem
prstena C
prema naprijed.
)
Svjetlo za maglu gasi se okretanjem
prstena C
prema natrag.
Ako je uključeno automatsko paljenje svjetala
(u modelu s funkcijom AUTO), kratka i
pozicijska svjetla ostaju upaljena tako dugo dok
je upaljeno stražnje svjetlo za maglu.
Vozila s prednjim i stražnjim
svjetlima za maglu
Prednja i stražnje svjetlo za maglu
Stražnje svjetlo za maglu radi uz upaljena
kratka ili duga svjetla.
Prednja svjetla za maglu rade i uz upaljena
pozicijska svjetla.
)
Stražnje svjetlo za maglu pali se
okretanjem prstena C
prema naprijed.
)
Prednja svjetla za maglu pale se još jednim
zakretom prstena C
prema naprijed.
)
Stražnje svjetlo za maglu gasi se
okretanjem prstena C
prema natrag.
)
Prednja svjetla za maglu gase se još
jednim zakretom prstena C
prema natrag.
U slučaju automatskog paljenja svjetala (u
modelu s funkcijom AUTO), kratka i pozicijska
svjetla ostaju upaljena tako dugo dok je
upaljeno stražnje svjetlo za maglu.
U slučaju automatskog gašenja svjetala (u
modelu s funkcijom AUTO), kao i u slučaju
ručnog gašenja kratkih svjetala, svjetla za
maglu i pozicijska svjetla ostaju upaljena.
C.
Prsten za paljenje svjetala za maglu.
Page 120 of 404
5
Vidljivost
103

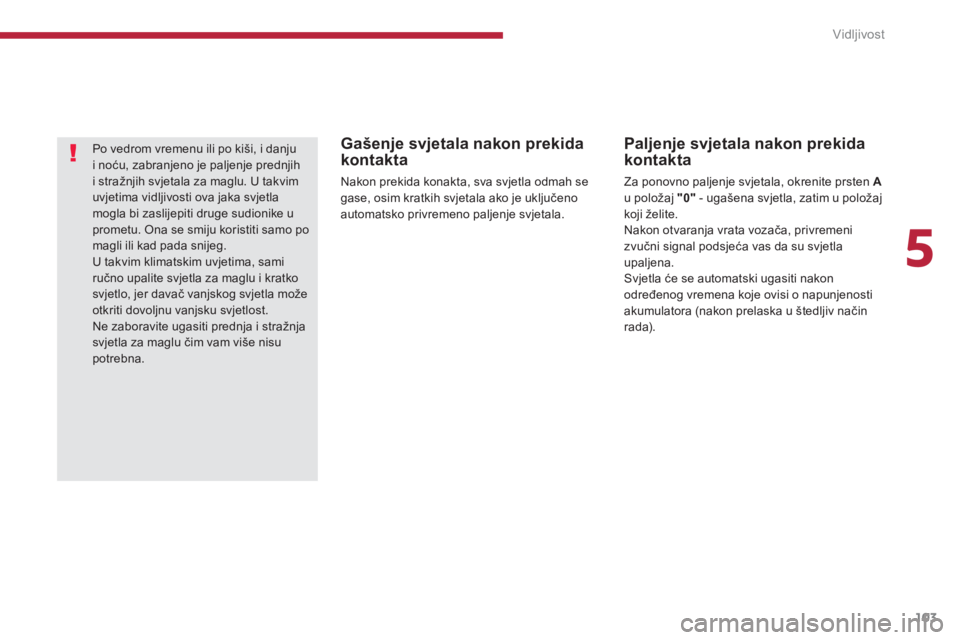

Gašenje svjetala nakon prekida
kontakta
Nakon prekida konakta, sva svjetla odmah se
gase, osim kratkih svjetala ako je uključeno
automatsko privremeno paljenje svjetala. Po vedrom vremenu ili po kiši, i danju
i noću, zabranjeno je paljenje prednjih
i stražnjih svjetala za maglu. U takvim
uvjetima vidljivosti ova jaka svjetla
mogla bi zaslijepiti druge sudionike u
prometu. Ona se smiju koristiti samo po
magli ili kad pada snijeg.
U takvim klimatskim uvjetima, sami
ručno upalite svjetla za maglu i kratko
svjetlo, jer davač vanjskog svjetla može
otkriti dovoljnu vanjsku svjetlost.
Ne zaboravite ugasiti prednja i stražnja
svjetla za maglu čim vam više nisu
potrebna.
Paljenje svjetala nakon prekida
kontakta
Za ponovno paljenje svjetala, okrenite prsten A
u položaj "0"
- ugašena svjetla, zatim u položaj
koji želite.
Nakon otvaranja vrata vozača, privremeni
zvučni signal podsjeća vas da su svjetla
upaljena.
Svjetla će se automatski ugasiti nakon
određenog vremena koje ovisi o napunjenosti
akumulatora (nakon prelaska u štedljiv način
rada).
