Page 71 of 404
3
Komfor
69

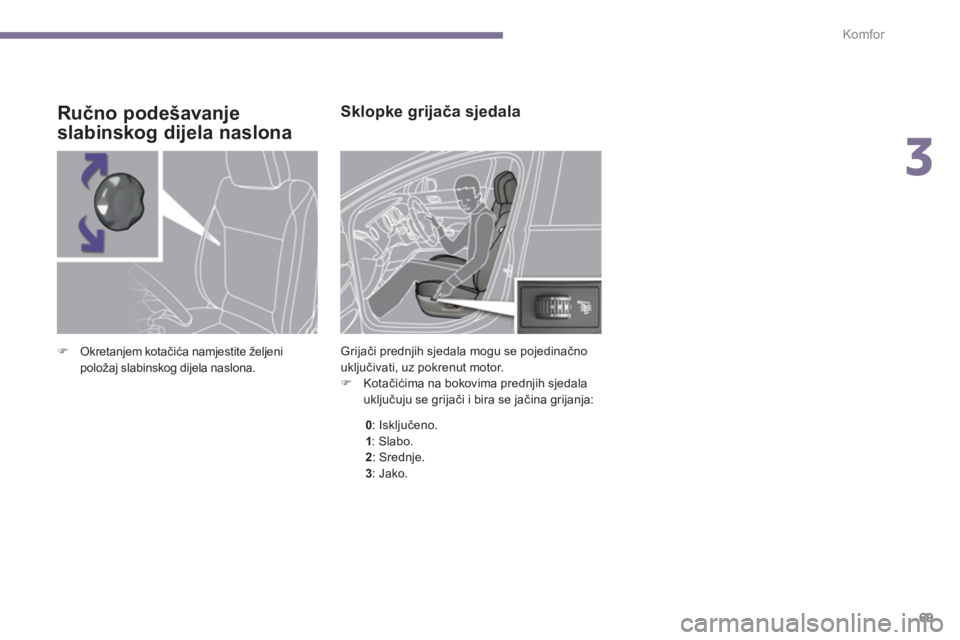

Sklopke grijača sjedala
Grijači prednjih sjedala mogu se pojedinačno
uključivati, uz pokrenut motor.
)
Kotačićima na bokovima prednjih sjedala
uključuju se grijači i bira se jačina grijanja:
0
: Isključeno.
1
: Slabo.
2
: Srednje.
3
: Jako.
Ručno podešavanje
slabinskog dijela naslona
)
Okretanjem kotačića namjestite željeni
položaj slabinskog dijela naslona.
Page 72 of 404
Komfor
70

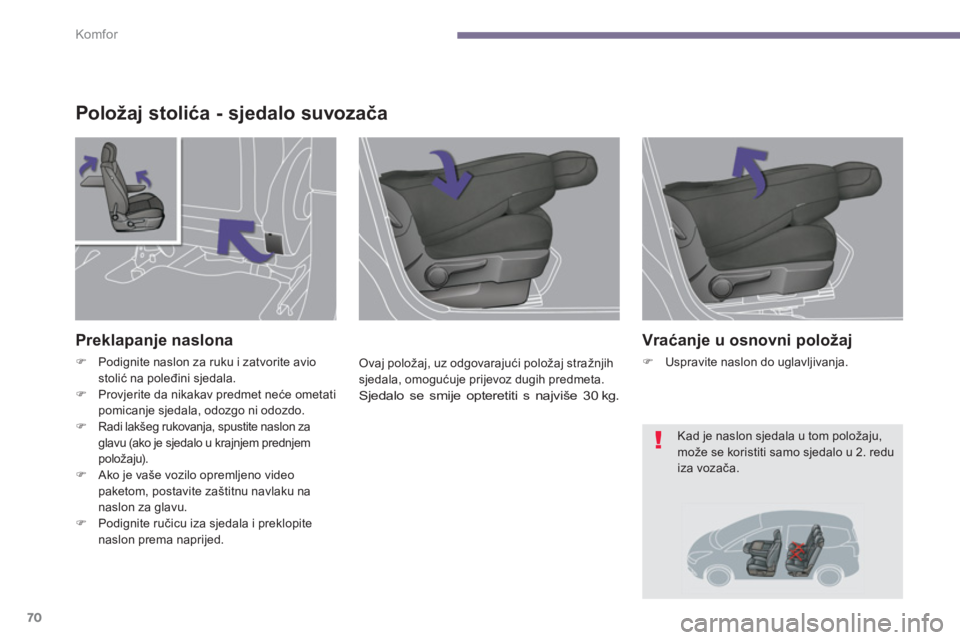

Položaj stolića - sjedalo suvozača
Ovaj položaj, uz odgovarajući položaj stražnjih
sjedala, omogućuje prijevoz dugih predmeta.
Sjedalo se smije opteretiti s najviše 30 kg.
Preklapanje naslona
)
Podignite naslon za ruku i zatvorite avio
stolić na poleđini sjedala.
)
Provjerite da nikakav predmet neće ometati
pomicanje sjedala, odozgo ni odozdo.
)
Radi lakšeg rukovanja, spustite naslon za
glavu (ako je sjedalo u krajnjem prednjem
položaju).
)
Ako je vaše vozilo opremljeno video
paketom, postavite zaštitnu navlaku na
naslon za glavu.
)
Podignite ručicu iza sjedala i preklopite
naslon prema naprijed.
Vraćanje u osnovni položaj
)
Uspravite naslon do uglavljivanja.
Kad je naslon sjedala u tom položaju,
može se koristiti samo sjedalo u 2. redu
iza vozača.
Page 73 of 404
3
Komfor
71

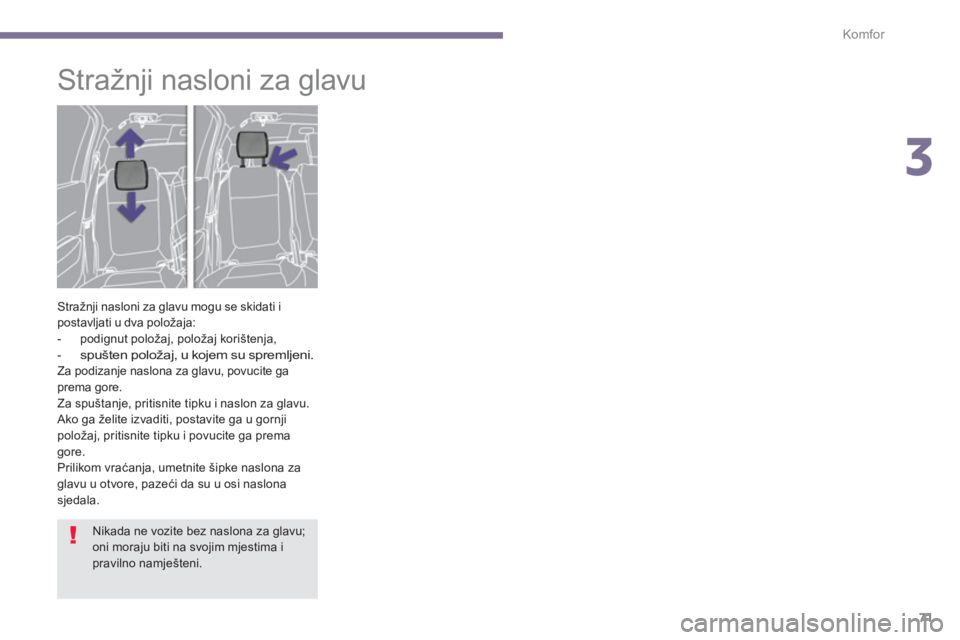

Stražnji nasloni za glavu
Stražnji nasloni za glavu mogu se skidati i
postavljati u dva položaja:
- podignut položaj, položaj korištenja,
-
spušten položaj, u kojem su spremljeni.
Za podizanje naslona za glavu, povucite ga
prema gore.
Za spuštanje, pritisnite tipku i naslon za glavu.
Ako ga želite izvaditi, postavite ga u gornji
položaj, pritisnite tipku i povucite ga prema
gore.
Prilikom vraćanja, umetnite šipke naslona za
glavu u otvore, pazeći da su u osi naslona
sjedala.
Nikada ne vozite bez naslona za glavu;
oni moraju biti na svojim mjestima i
pravilno namješteni.
Page 74 of 404
Komfor
72

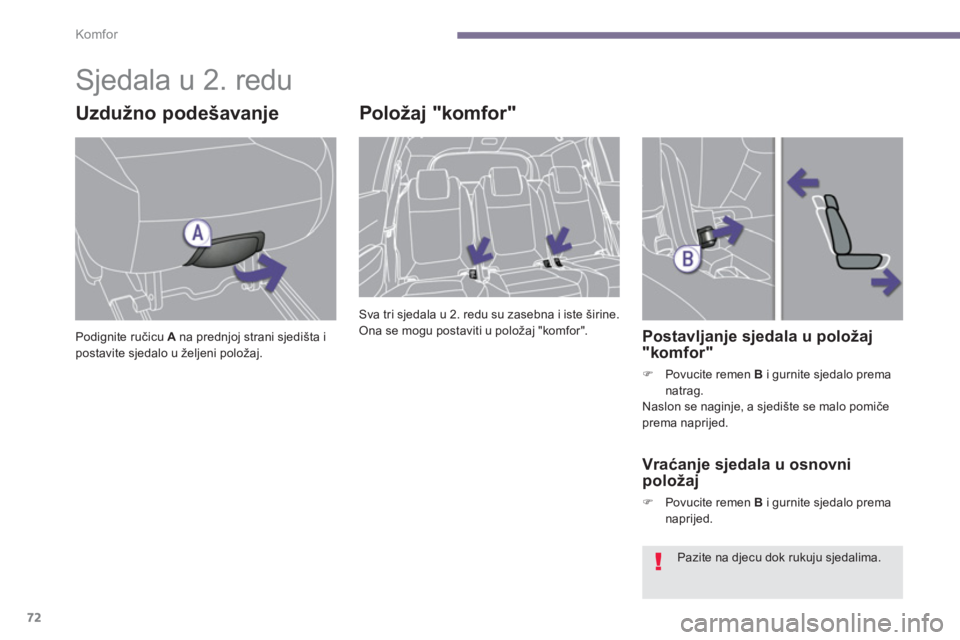

Sjedala u 2. redu
Uzdužno podešavanje
Podignite ručicu A
na prednjoj strani sjedišta i
postavite sjedalo u željeni položaj.
Položaj "komfor"
Sva tri sjedala u 2. redu su zasebna i iste širine.
Ona se mogu postaviti u položaj "komfor".
Postavljanje sjedala u položaj
"komfor"
)
Povucite remen B
i gurnite sjedalo prema
natrag.
Naslon se naginje, a sjedište se malo pomiče
prema naprijed.
Vraćanje sjedala u osnovni
položaj
)
Povucite remen B
i gurnite sjedalo prema
naprijed.
Pazite na djecu dok rukuju sjedalima.
Page 75 of 404
3
Komfor
73

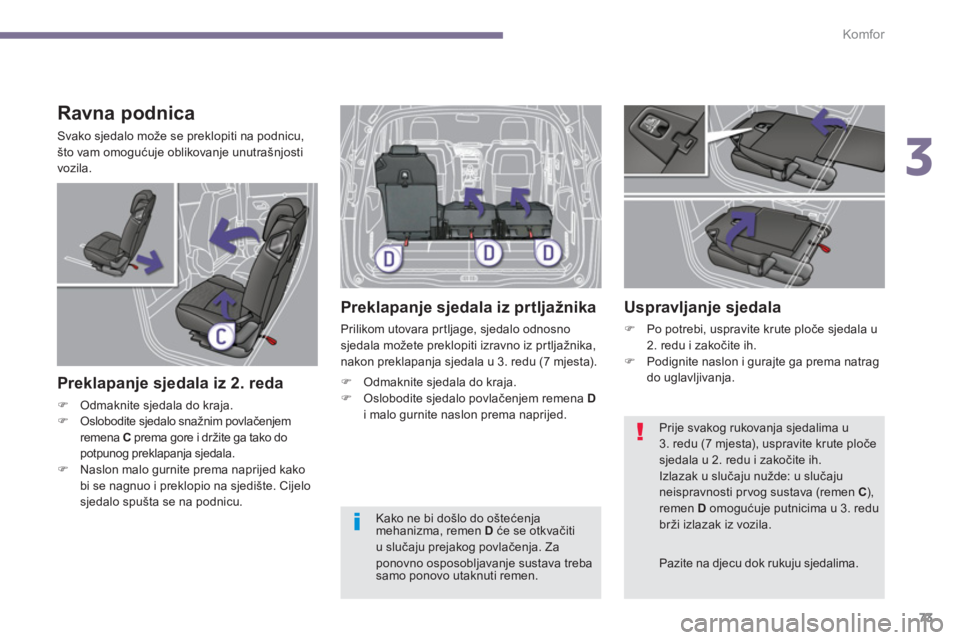

Ravna podnica
Svako sjedalo može se preklopiti na podnicu,
što vam omogućuje oblikovanje unutrašnjosti
vozila.
Preklapanje sjedala iz 2. reda
)
Odmaknite sjedala do kraja.
)
Oslobodite sjedalo snažnim povlačenjem
remena C
prema gore i držite ga tako do
potpunog preklapanja sjedala.
)
Naslon malo gurnite prema naprijed kako
bi se nagnuo i preklopio na sjedište. Cijelo
sjedalo spušta se na podnicu.
Preklapanje sjedala iz prtljažnika
Prilikom utovara prtljage, sjedalo odnosno
sjedala možete preklopiti izravno iz prtljažnika,
nakon preklapanja sjedala u 3. redu (7 mjesta).
)
Odmaknite sjedala do kraja.
)
Oslobodite sjedalo povlačenjem remena D
i malo gurnite naslon prema naprijed.
Uspravljanje sjedala
)
Po potrebi, uspravite krute ploče sjedala u
2. redu i zakočite ih.
)
Podignite naslon i gurajte ga prema natrag
do uglavljivanja.
Pazite na djecu dok rukuju sjedalima.
Prije svakog rukovanja sjedalima u
3. redu (7 mjesta), uspravite krute ploče
sjedala u 2. redu i zakočite ih.
Izlazak u slučaju nužde: u slučaju
neispravnosti pr vog sustava (remen C
),
remen D
omogućuje putnicima u 3. redu
brži izlazak iz vozila. Kako ne bi došlo do oštećenja
mehanizma, remen D
će se otkvačiti
u slučaju prejakog povlačenja. Za
ponovno osposobljavanje sustava treba
samo ponovo utaknuti remen.
Page 76 of 404
Komfor
74

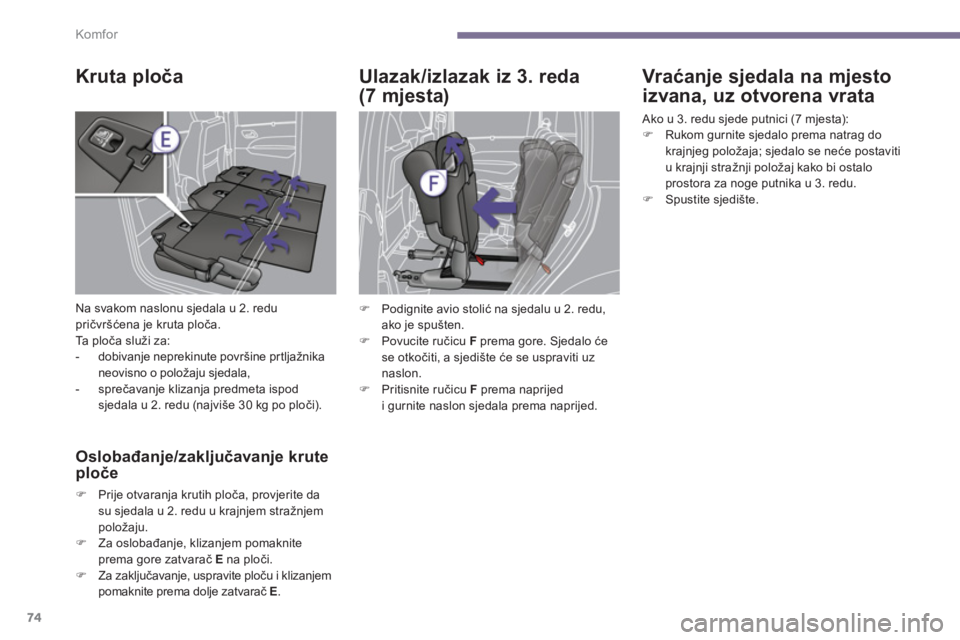

Kruta ploča
Na svakom naslonu sjedala u 2. redu
pričvršćena je kruta ploča.
Ta p l oča služi za:
- dobivanje neprekinute površine prtljažnika
neovisno o položaju sjedala,
- sprečavanje klizanja predmeta ispod
sjedala u 2. redu (najviše 30 kg po ploči).
Oslobađanje/zaključavanje krute
ploče
)
Prije otvaranja krutih ploča, provjerite da
su sjedala u 2. redu u krajnjem stražnjem
položaju.
)
Za oslobađanje, klizanjem pomaknite
prema gore zatvarač E
na ploči.
)
Za zaključavanje, uspravite ploču i klizanjem
pomaknite prema dolje zatvarač E
.
Ulazak/izlazak iz 3. reda
(7 mjesta)
Vraćanje sjedala na mjesto
izvana, uz otvorena vrata
Ako u 3. redu sjede putnici (7 mjesta):
)
Rukom gurnite sjedalo prema natrag do
krajnjeg položaja; sjedalo se neće postaviti
u krajnji stražnji položaj kako bi ostalo
prostora za noge putnika u 3. redu.
)
Spustite sjedište.
)
Podignite avio stolić na sjedalu u 2. redu,
ako je spušten.
)
Povucite ručicu F
prema gore. Sjedalo će
se otkočiti, a sjedište će se uspraviti uz
naslon.
)
Pritisnite ručicu F
prema naprijed
i gurnite naslon sjedala prema naprijed.
Page 77 of 404
3
Komfor
75

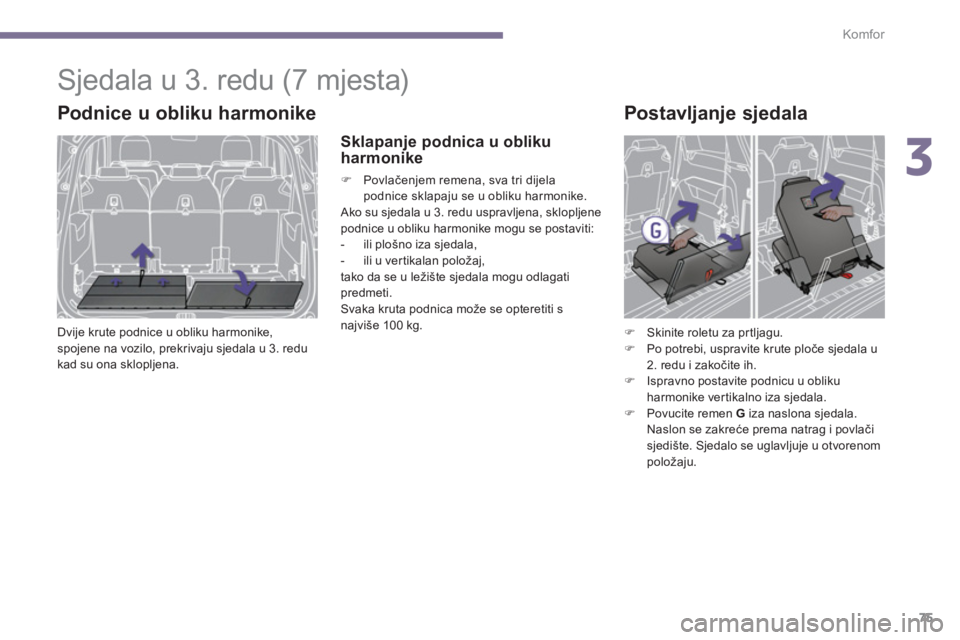

Sjedala u 3. redu
(7 mjesta)
Podnice u obliku harmonike
Dvije krute podnice u obliku harmonike,
spojene na vozilo, prekrivaju sjedala u 3. redu
kad su ona sklopljena.
Sklapanje podnica u obliku
harmonike
)
Povlačenjem remena, sva tri dijela
podnice sklapaju se u obliku harmonike.
Ako su sjedala u 3. redu uspravljena, sklopljene
podnice u obliku harmonike mogu se postaviti:
- ili plošno iza sjedala,
- ili u vertikalan položaj,
tako da se u ležište sjedala mogu odlagati
predmeti.
Svaka kruta podnica može se opteretiti s
najviše 100 kg.
Postavljanje sjedala
)
Skinite roletu za prtljagu.
)
Po potrebi, uspravite krute ploče sjedala u
2. redu i zakočite ih.
)
Ispravno postavite podnicu u obliku
harmonike vertikalno iza sjedala.
)
Povucite remen G
iza naslona sjedala.
Naslon se zakreće prema natrag i povlači
sjedište. Sjedalo se uglavljuje u otvorenom
položaju.
Page 78 of 404
Komfor
76

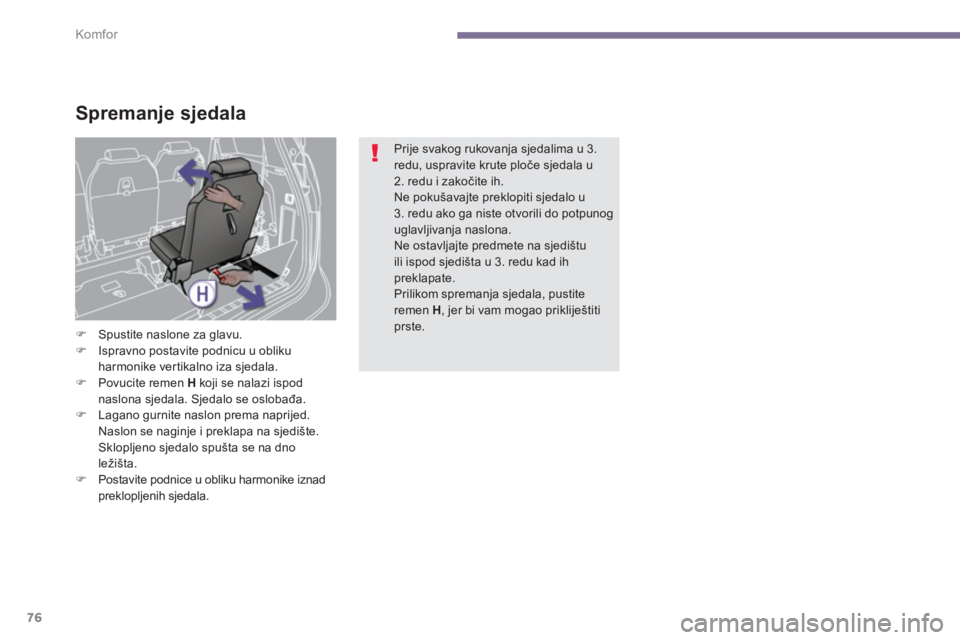

Spremanje sjedala
)
Spustite naslone za glavu.
)
Ispravno postavite podnicu u obliku
harmonike vertikalno iza sjedala.
)
Povucite remen H
koji se nalazi ispod
naslona sjedala. Sjedalo se oslobađa.
)
Lagano gurnite naslon prema naprijed.
Naslon se naginje i preklapa na sjedište.
Sklopljeno sjedalo spušta se na dno
ležišta.
)
Postavite podnice u obliku harmonike iznad
preklopljenih sjedala.
Prije svakog rukovanja sjedalima u 3.
redu, uspravite krute ploče sjedala u
2. redu i zakočite ih.
Ne pokušavajte preklopiti sjedalo u
3. redu ako ga niste otvorili do potpunog
uglavljivanja naslona.
Ne ostavljajte predmete na sjedištu
ili ispod sjedišta u 3. redu kad ih
preklapate.
Prilikom spremanja sjedala, pustite
remen H
, jer bi vam mogao prikliještiti
prste.
Page 79 of 404
3
Komfor
77

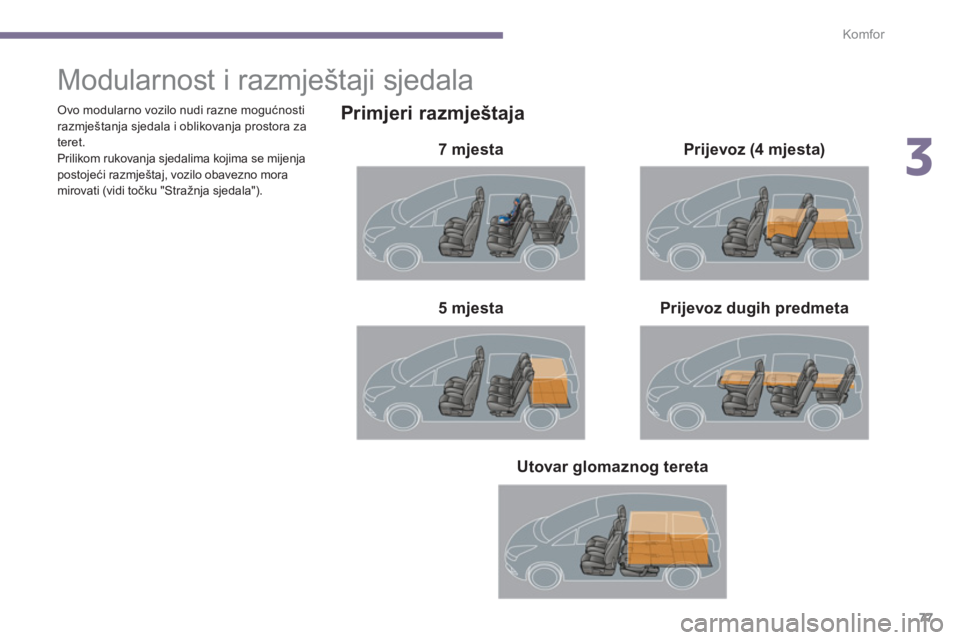

Modularnost i razmještaji sjedala
Primjeri razmještaja
7 mjesta
Prijevoz dugih predmeta
5 mjesta
Prijevoz (4 mjesta)
Utovar glomaznog tereta
Ovo modularno vozilo nudi razne mogućnosti
razmještanja sjedala i oblikovanja prostora za
teret.
Prilikom rukovanja sjedalima kojima se mijenja
postojeći razmještaj, vozilo obavezno mora
mirovati (vidi točku "Stražnja sjedala").
Page 80 of 404
Komfor
78

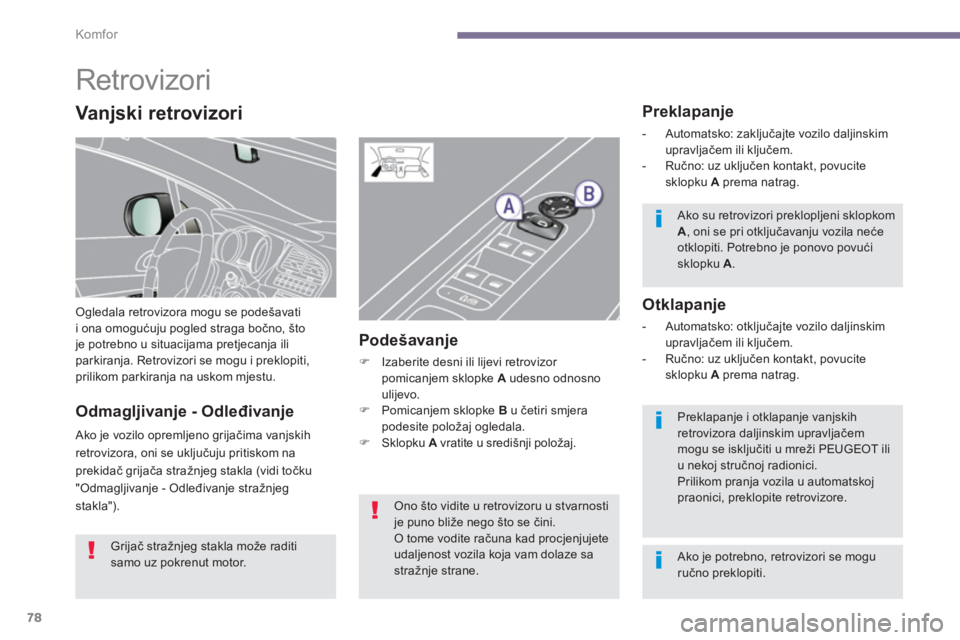

Retrovizori
Ogledala retrovizora mogu se podešavati
i ona omogućuju pogled straga bočno, što
je potrebno u situacijama pretjecanja ili
parkiranja. Retrovizori se mogu i preklopiti,
prilikom parkiranja na uskom mjestu.
Preklapanje
- Automatsko: zaključajte vozilo daljinskim
upravljačem ili ključem.
- Ručno: uz uključen kontakt, povucite
sklopku A
prema natrag.
Otklapanje
- Automatsko: otključajte vozilo daljinskim
upravljačem ili ključem.
- Ručno: uz uključen kontakt, povucite
sklopku A
prema natrag.
Podešavanje
)
Izaberite desni ili lijevi retrovizor
pomicanjem sklopke A
udesno odnosno
ulijevo.
)
Pomicanjem sklopke B
u četiri smjera
podesite položaj ogledala.
)
Sklopku A
vratite u središnji položaj.
Odmagljivanje - Odleđivanje
Ako je vozilo opremljeno grijačima vanjskih
retrovizora, oni se uključuju pritiskom na
prekidač grijača stražnjeg stakla (vidi točku
"Odmagljivanje - Odleđivanje stražnjeg
stakla").
Grijač stražnjeg stakla može raditi
samo uz pokrenut motor. Ono što vidite u retrovizoru u stvarnosti
je puno bliže nego što se čini.
O tome vodite računa kad procjenjujete
udaljenost vozila koja vam dolaze sa
stražnje strane.
Ako su retrovizori preklopljeni sklopkom
A
, oni se pri otključavanju vozila neće
otklopiti. Potrebno je ponovo povući
sklopku A
.
Preklapanje i otklapanje vanjskih
retrovizora daljinskim upravljačem
mogu se isključiti u mreži PEUGEOT ili
u nekoj stručnoj radionici.
Prilikom pranja vozila u automatskoj
praonici, preklopite retrovizore.
Vanjski retrovizori
Ako je potrebno, retrovizori se mogu
ručno preklopiti.
