Page 91 of 404
4
Otvaranje
89

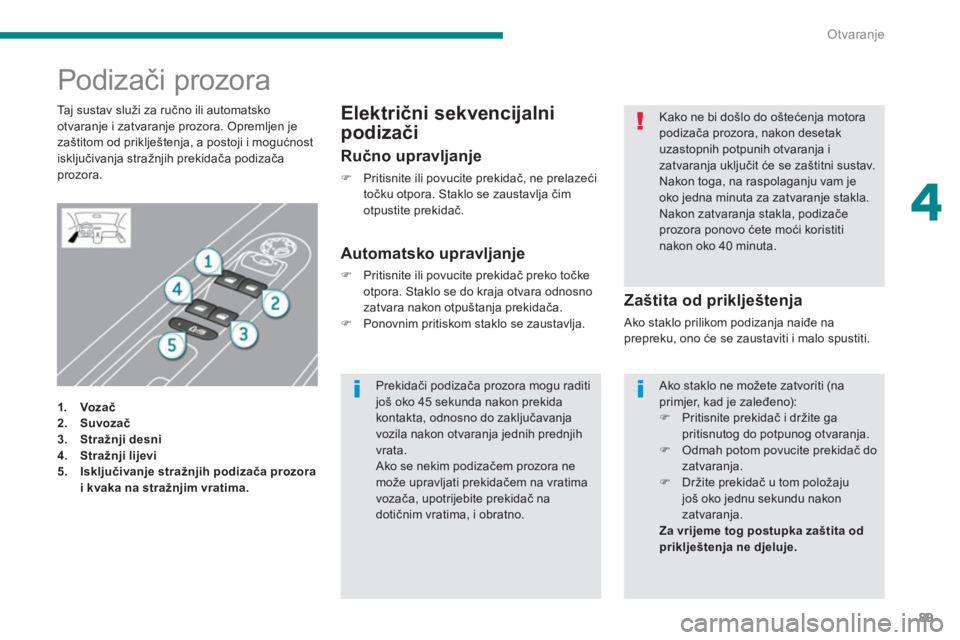

Podizači prozora
1.
Voz ač
2.
Suvozač
3.
Stražnji desni
4.
Stražnji lijevi
5.
Isključivanje stražnjih podizača prozora
i kvaka na stražnjim vratima.
Zaštita od priklještenja
Ako staklo prilikom podizanja naiđe na
prepreku, ono će se zaustaviti i malo spustiti.
Automatsko upravljanje
)
Pritisnite ili povucite prekidač preko točke
otpora. Staklo se do kraja otvara odnosno
zatvara nakon otpuštanja prekidača.
)
Ponovnim pritiskom staklo se zaustavlja.
Električni sekvencijalni
podizači
Taj sustav služi za ručno ili automatsko
otvaranje i zatvaranje prozora. Opremljen je
zaštitom od priklještenja, a postoji i mogućnost
isključivanja stražnjih prekidača podizača
prozora.
Ručno upravljanje
)
Pritisnite ili povucite prekidač, ne prelazeći
točku otpora. Staklo se zaustavlja čim
otpustite prekidač.
Kako ne bi došlo do oštećenja motora
podizača prozora, nakon desetak
uzastopnih potpunih otvaranja i
zatvaranja uključit će se zaštitni sustav.
Nakon toga, na raspolaganju vam je
oko jedna minuta za zatvaranje stakla.
Nakon zatvaranja stakla, podizače
prozora ponovo ćete moći koristiti
nakon oko 40 minuta.
Ako staklo ne možete zatvoriti (na
primjer, kad je zaleđeno):
)
Pritisnite prekidač i držite ga
pritisnutog do potpunog otvaranja.
)
Odmah potom povucite prekidač do
zatvaranja.
)
Držite prekidač u tom položaju
još oko jednu sekundu nakon
zatvaranja.
Za vrijeme tog postupka zaštita od
priklještenja ne djeluje.
Prekidači podizača prozora mogu raditi
još oko 45 sekunda nakon prekida
kontakta, odnosno do zaključavanja
vozila nakon otvaranja jednih prednjih
vrata.
Ako se nekim podizačem prozora ne
može upravljati prekidačem na vratima
vozača, upotrijebite prekidač na
dotičnim vratima, i obratno.
Page 92 of 404
Otvaranje
90

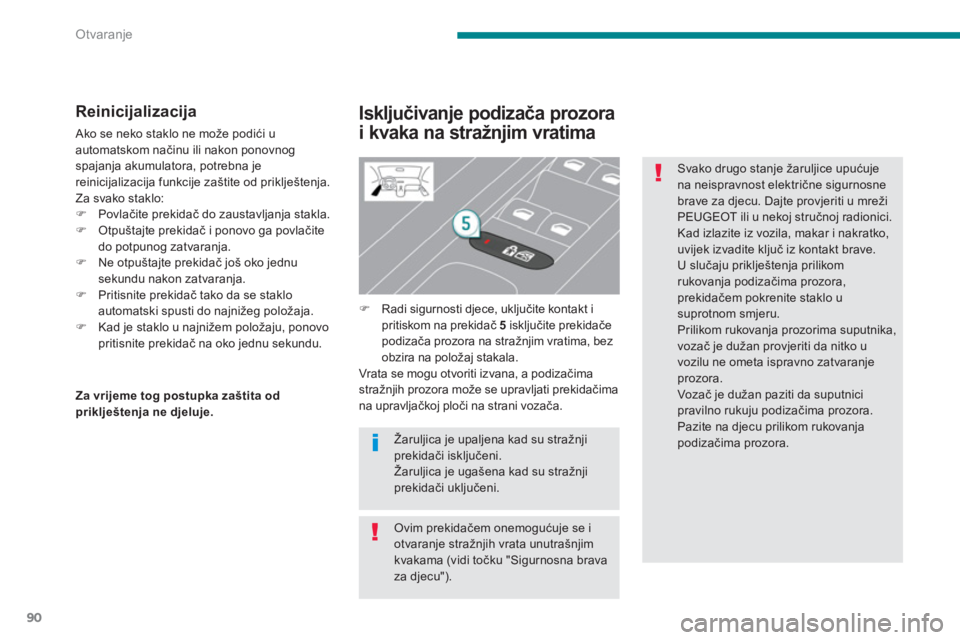

Reinicijalizacija
Ako se neko staklo ne može podići u
automatskom načinu ili nakon ponovnog
spajanja akumulatora, potrebna je
reinicijalizacija funkcije zaštite od priklještenja.
Za svako staklo:
)
Povlačite prekidač do zaustavljanja stakla.
)
Otpuštajte prekidač i ponovo ga povlačite
do potpunog zatvaranja.
)
Ne otpuštajte prekidač još oko jednu
sekundu nakon zatvaranja.
)
Pritisnite prekidač tako da se staklo
automatski spusti do najnižeg položaja.
)
Kad je staklo u najnižem položaju, ponovo
pritisnite prekidač na oko jednu sekundu.
Isključivanje podizača prozora
i kvaka na stražnjim vratima
)
Radi sigurnosti djece, uključite kontakt i
pritiskom na prekidač 5
isključite prekidače
podizača prozora na stražnjim vratima, bez
obzira na položaj stakala.
Vrata se mogu otvoriti izvana, a podizačima
stražnjih prozora može se upravljati prekidačima
na upravljačkoj ploči na strani vozača.
Za vrijeme tog postupka zaštita od
priklještenja ne djeluje.
Ovim prekidačem onemogućuje se i
otvaranje stražnjih vrata unutrašnjim
kvakama (vidi točku "Sigurnosna brava
za djecu").
Žaruljica je upaljena kad su stražnji
prekidači isključeni.
Žaruljica je ugašena kad su stražnji
prekidači uključeni.
Svako drugo stanje žaruljice upućuje
na neispravnost električne sigurnosne
brave za djecu. Dajte provjeriti u mreži
PEUGEOT ili u nekoj stručnoj radionici.
Kad izlazite iz vozila, makar i nakratko,
uvijek izvadite ključ iz kontakt brave.
U slučaju priklještenja prilikom
rukovanja podizačima prozora,
prekidačem pokrenite staklo u
suprotnom smjeru.
Prilikom rukovanja prozorima suputnika,
vozač je dužan provjeriti da nitko u
vozilu ne ometa ispravno zatvaranje
prozora.
Vozač je dužan paziti da suputnici
pravilno rukuju podizačima prozora.
Pazite na djecu prilikom rukovanja
podizačima prozora.
Page 93 of 404
4
Otvaranje
91

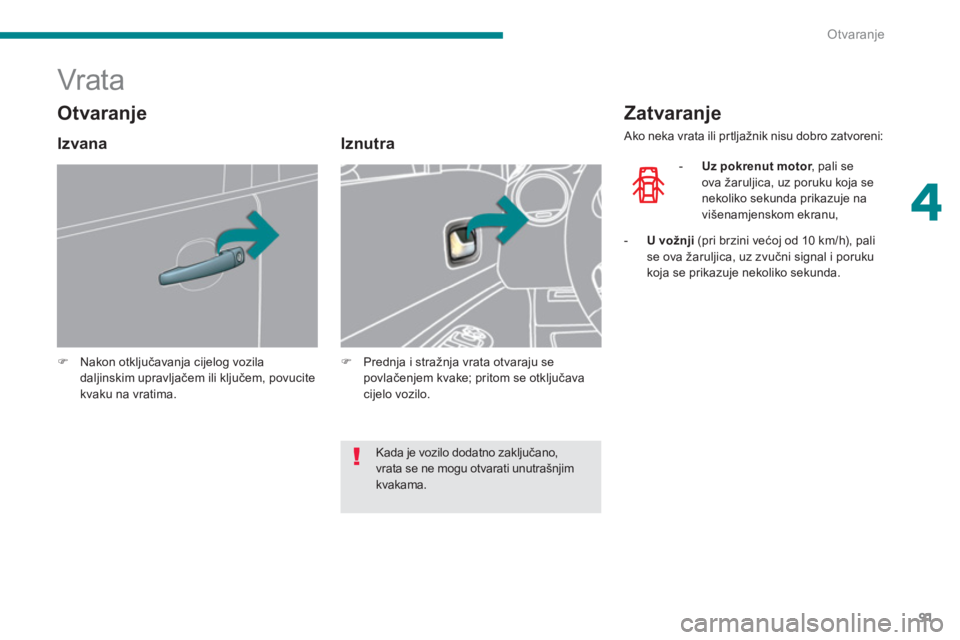

Vrata
)
Nakon otključavanja cijelog vozila
daljinskim upravljačem ili ključem, povucite
kvaku na vratima.
Iznutra
)
Prednja i stražnja vrata otvaraju se
povlačenjem kvake; pritom se otključava
cijelo vozilo.
Zatvaranje
Ako neka vrata ili pr tljažnik nisu dobro zatvoreni:
- Uz pokrenut motor
, pali se
ova žaruljica, uz poruku koja se
nekoliko sekunda prikazuje na
višenamjenskom ekranu,
Otvaranje
Izvana
- U vožnji
(pri brzini većoj od 10 km/h), pali
se ova žaruljica, uz zvučni signal i poruku
koja se prikazuje nekoliko sekunda.
Kada je vozilo dodatno zaključano,
vrata se ne mogu otvarati unutrašnjim
kvakama.
Page 94 of 404
Otvaranje
92

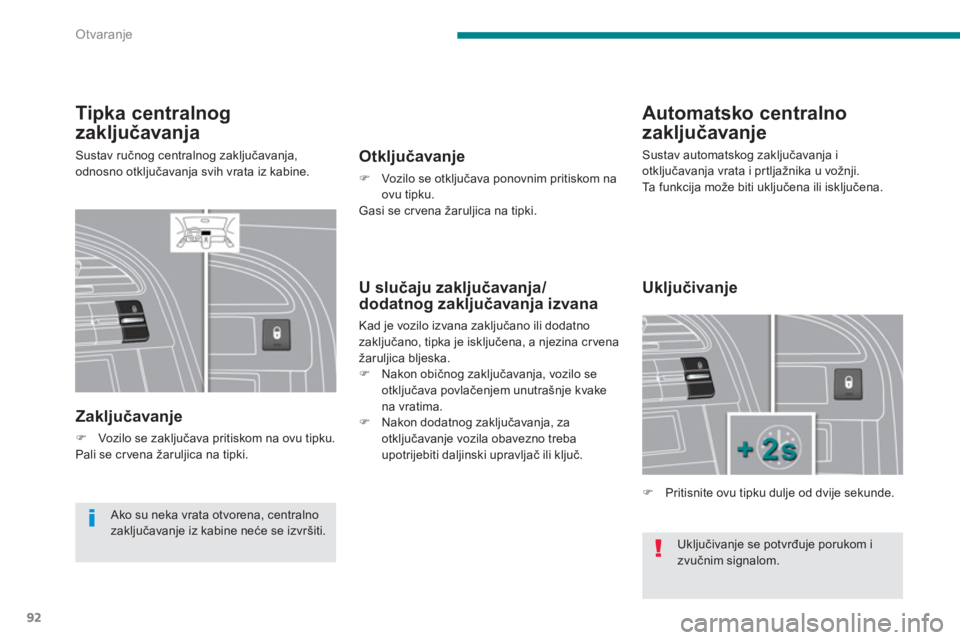

Uključivanje se potvrđuje porukom i
zvučnim signalom.
Tipka centralnog
zaključavanja
Sustav ručnog centralnog zaključavanja,
odnosno otključavanja svih vrata iz kabine.
Zaključavanje
)
Vozilo se zaključava pritiskom na ovu tipku.
Pali se cr vena žaruljica na tipki.
Automatsko centralno
zaključavanje
Otključavanje
)
Vozilo se otključava ponovnim pritiskom na
ovu tipku.
Gasi se cr vena žaruljica na tipki.
U slučaju zaključavanja/
dodatnog zaključavanja izvana
Kad je vozilo izvana zaključano ili dodatno
zaključano, tipka je isključena, a njezina cr vena
žaruljica bljeska.
)
Nakon običnog zaključavanja, vozilo se
otključava povlačenjem unutrašnje kvake
na vratima.
)
Nakon dodatnog zaključavanja, za
otključavanje vozila obavezno treba
upotrijebiti daljinski upravljač ili ključ.
Ako su neka vrata otvorena, centralno
zaključavanje iz kabine neće se izvršiti.
)
Pritisnite ovu tipku dulje od dvije sekunde.
Uključivanje
Sustav automatskog zaključavanja i
otključavanja vrata i prtljažnika u vožnji.
Ta funkcija može biti uključena ili isključena.
Page 95 of 404
4
Otvaranje
93

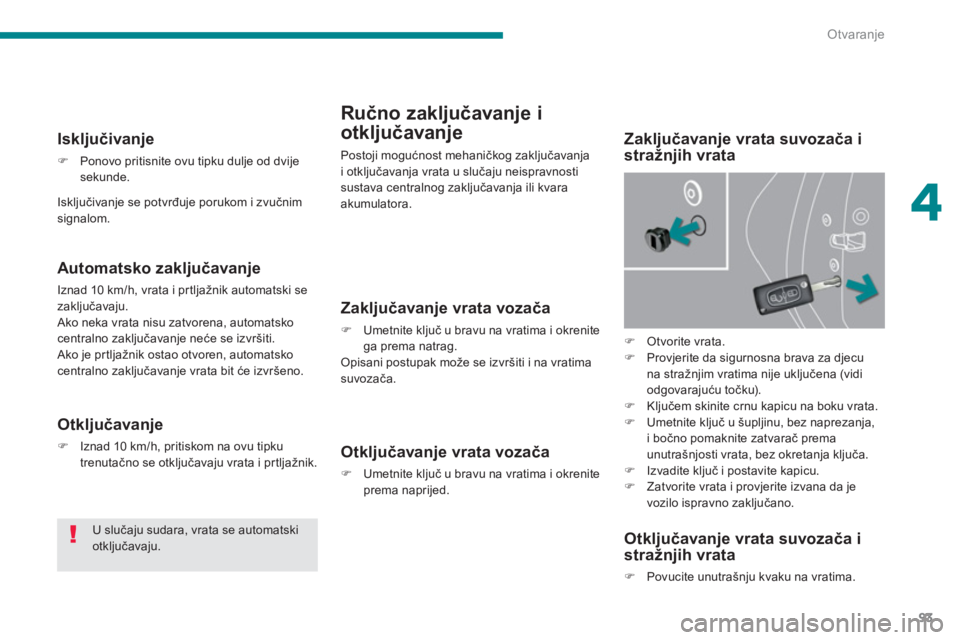

Ručno zaključavanje i
otključavanje
Postoji mogućnost mehaničkog zaključavanja
i otključavanja vrata u slučaju neispravnosti
sustava centralnog zaključavanja ili kvara
akumulatora.
Zaključavanje vrata suvozača i
stražnjih vrata
Zaključavanje vrata vozača
)
Umetnite ključ u bravu na vratima i okrenite
ga prema natrag.
Opisani postupak može se izvršiti i na vratima
suvozača.
Otključavanje vrata vozača
)
Umetnite ključ u bravu na vratima i okrenite
prema naprijed.
Otključavanje vrata suvozača i
stražnjih vrata
)
Povucite unutrašnju kvaku na vratima.
Automatsko zaključavanje
Iznad 10 km/h, vrata i prtljažnik automatski se
zaključavaju.
Ako neka vrata nisu zatvorena, automatsko
centralno zaključavanje neće se izvršiti.
Ako je prtljažnik ostao otvoren, automatsko
centralno zaključavanje vrata bit će izvršeno.
Isključivanje
)
Ponovo pritisnite ovu tipku dulje od dvije
sekunde.
Otključavanje
)
Iznad 10 km/h, pritiskom na ovu tipku
trenutačno se otključavaju vrata i prtljažnik.
U slučaju sudara, vrata se automatski
otključavaju.
)
Otvorite vrata.
)
Provjerite da sigurnosna brava za djecu
na stražnjim vratima nije uključena (vidi
odgovarajuću točku).
)
Ključem skinite crnu kapicu na boku vrata.
)
Umetnite ključ u šupljinu, bez naprezanja,
i bočno pomaknite zatvarač prema
unutrašnjosti vrata, bez okretanja ključa.
)
Izvadite ključ i postavite kapicu.
)
Zatvorite vrata i provjerite izvana da je
vozilo ispravno zaključano.
Isključivanje se potvrđuje porukom i zvučnim
signalom.
Page 96 of 404
Otvaranje
94

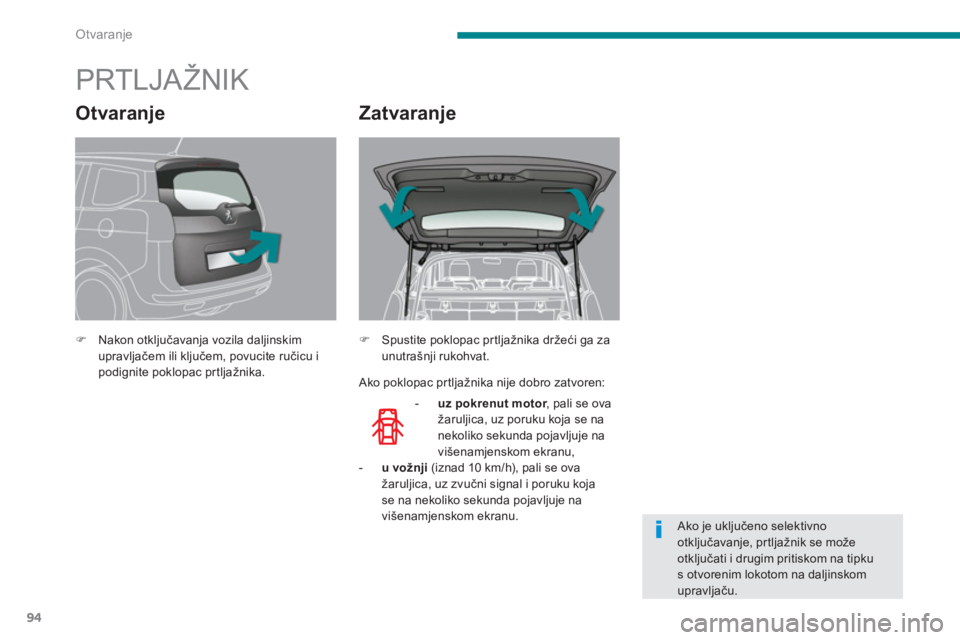

PRTLJA ŽNIK
)
Nakon otključavanja vozila daljinskim
upravljačem ili ključem, povucite ručicu i
podignite poklopac prtljažnika.
- uz pokrenut motor
, pali se ova
žaruljica, uz poruku koja se na
nekoliko sekunda pojavljuje na
višenamjenskom ekranu,
- u vožnji
(iznad 10 km/h), pali se ova
žaruljica, uz zvučni signal i poruku koja
se na nekoliko sekunda pojavljuje na
višenamjenskom ekranu.
)
Spustite poklopac prtljažnika držeći ga za
unutrašnji rukohvat.
Ako je uključeno selektivno
otključavanje, prtljažnik se može
otključati i drugim pritiskom na tipku
s otvorenim lokotom na daljinskom
upravljaču.
Otvaranje
Zatvaranje
Ako poklopac prtljažnika nije dobro zatvoren:
Page 97 of 404
4
Otvaranje
95

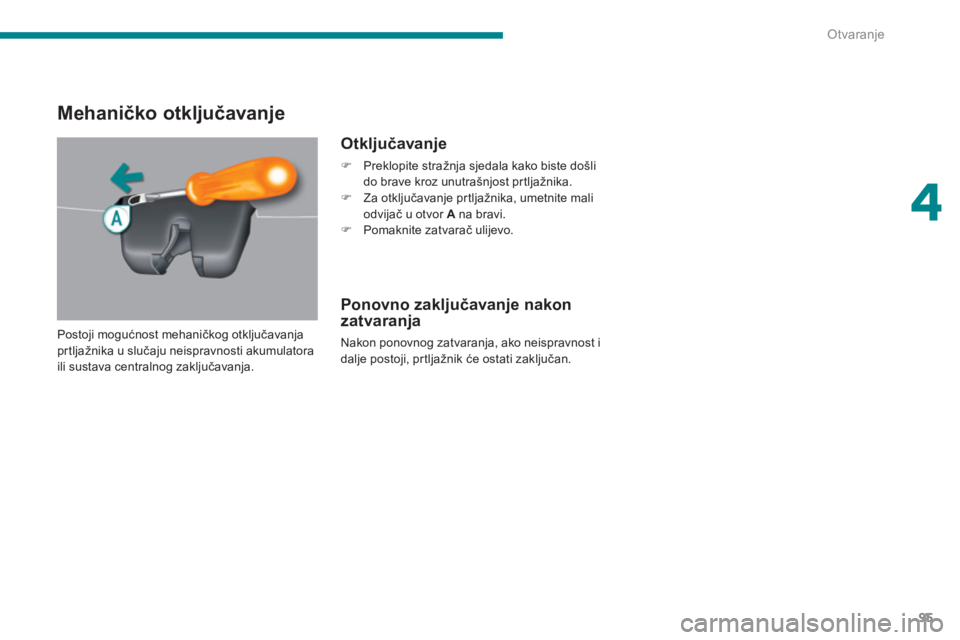

Mehaničko otključavanje
Otključavanje
)
Preklopite stražnja sjedala kako biste došli
do brave kroz unutrašnjost prtljažnika.
)
Za otključavanje prtljažnika, umetnite mali
odvijač u otvor A
na bravi.
)
Pomaknite zatvarač ulijevo.
Ponovno zaključavanje nakon
zatvaranja
Nakon ponovnog zatvaranja, ako neispravnost i
dalje postoji, prtljažnik će ostati zaključan.
Postoji mogućnost mehaničkog otključavanja
prtljažnika u slučaju neispravnosti akumulatora
ili sustava centralnog zaključavanja.
Page 98 of 404
Otvaranje
96

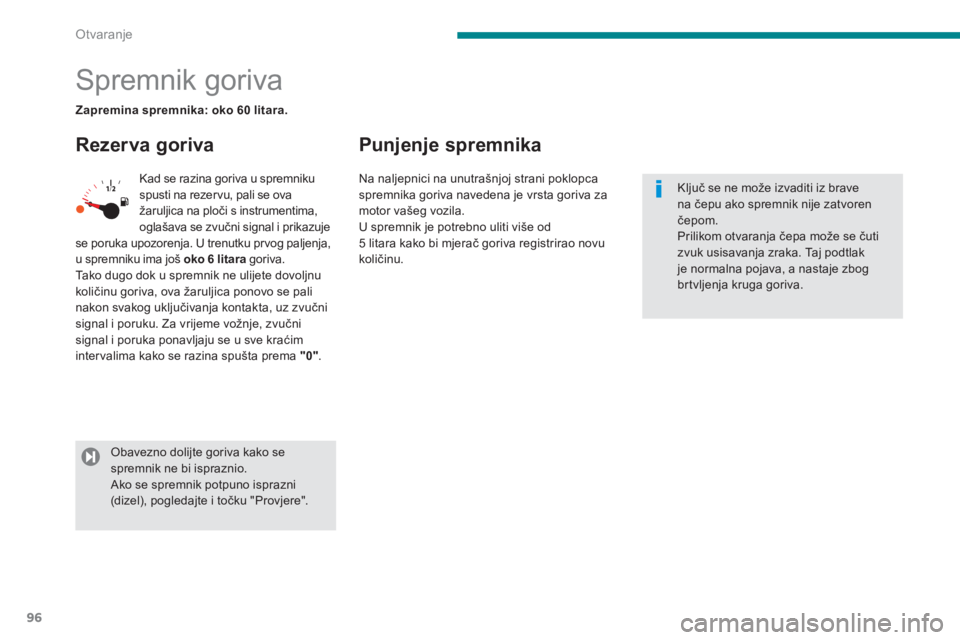

Spremnik goriva
Rezerva goriva
Punjenje spremnika
Kad se razina goriva u spremniku
spusti na rezer vu, pali se ova
žaruljica na ploči s instrumentima,
oglašava se zvučni signal i prikazuje
se poruka upozorenja. U trenutku pr vog paljenja,
u spremniku ima još oko 6 litara
goriva.
Tako dugo dok u spremnik ne ulijete dovoljnu
količinu goriva, ova žaruljica ponovo se pali
nakon svakog uključivanja kontakta, uz zvučni
signal i poruku. Za vrijeme vožnje, zvučni
signal i poruka ponavljaju se u sve kraćim
inter valima kako se razina spušta prema "0"
.
Zapremina spremnika: oko 60 litara.
Ključ se ne može izvaditi iz brave
na čepu ako spremnik nije zatvoren
čepom.
Prilikom otvaranja čepa može se čuti
zvuk usisavanja zraka. Taj podtlak
je normalna pojava, a nastaje zbog
brtvljenja kruga goriva.
Obavezno dolijte goriva kako se
spremnik ne bi ispraznio.
Ako se spremnik potpuno isprazni
(dizel), pogledajte i točku "Provjere".
Na naljepnici na unutrašnjoj strani poklopca
spremnika goriva navedena je vrsta goriva za
motor vašeg vozila.
U spremnik je potrebno uliti više od
5 litara kako bi mjerač goriva registrirao novu
količinu.
Page 99 of 404
4
Otvaranje
97

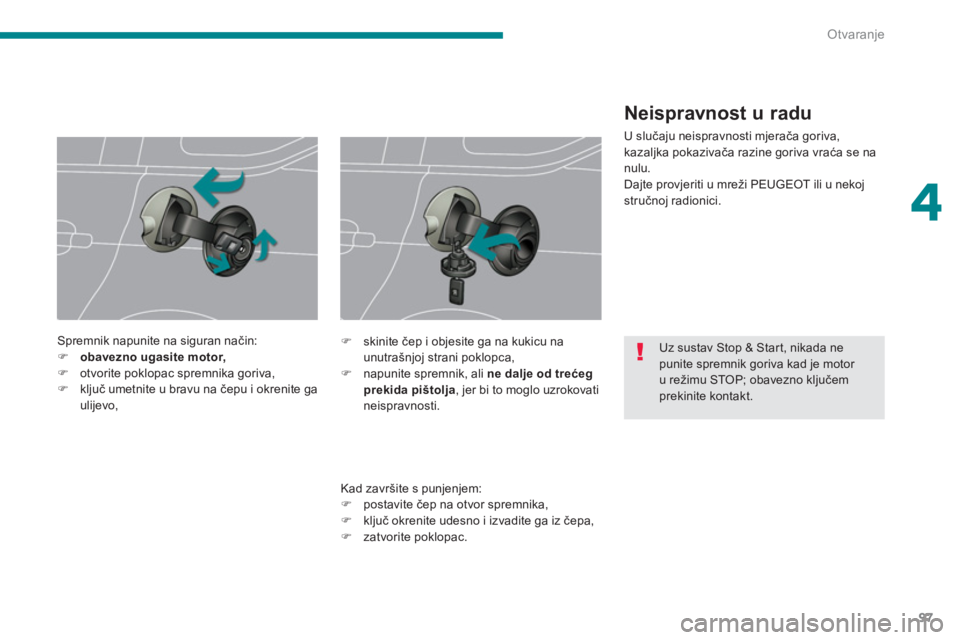

Uz sustav Stop & Start, nikada ne
punite spremnik goriva kad je motor
u režimu STOP; obavezno ključem
prekinite kontakt.
Spremnik napunite na siguran način:
)
obavezno ugasite motor,
)
otvorite poklopac spremnika goriva,
)
ključ umetnite u bravu na čepu i okrenite ga
ulijevo,
Kad završite s punjenjem:
)
postavite čep na otvor spremnika,
)
ključ okrenite udesno i izvadite ga iz čepa,
)
zatvorite poklopac.
)
skinite čep i objesite ga na kukicu na
unutrašnjoj strani poklopca,
)
napunite spremnik, ali ne dalje od trećeg
prekida pištolja
, jer bi to moglo uzrokovati
neispravnosti.
Neispravnost u radu
U slučaju neispravnosti mjerača goriva,
kazaljka pokazivača razine goriva vraća se na
nulu.
Dajte provjeriti u mreži PEUGEOT ili u nekoj
stručnoj radionici.
Page 100 of 404
DIESEL
Otvaranje
98

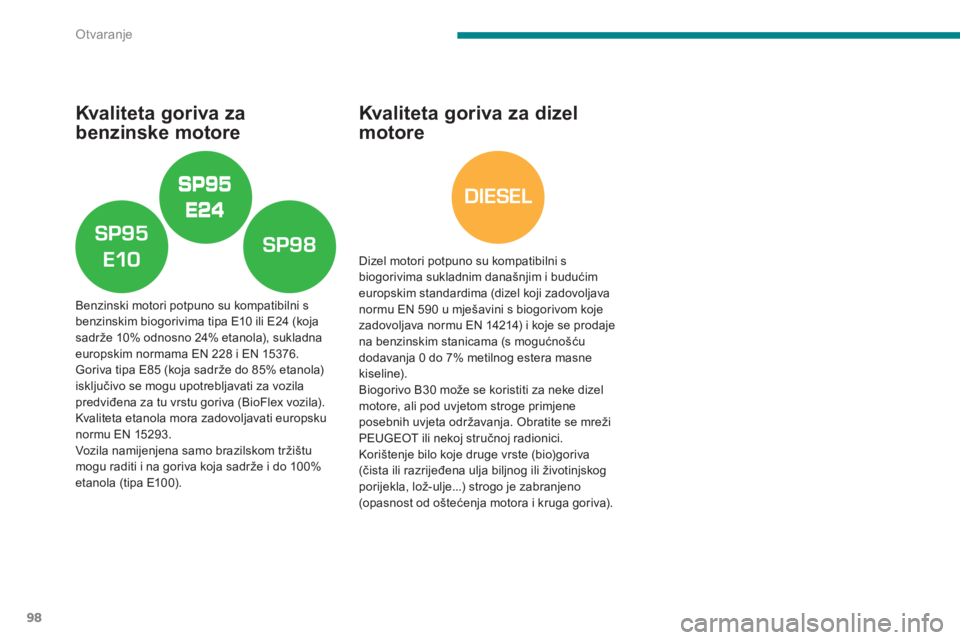

Kvaliteta goriva za
benzinske motore
Benzinski motori potpuno su kompatibilni s
benzinskim biogorivima tipa E10 ili E24 (koja
sadrže 10% odnosno 24% etanola), sukladna
europskim normama EN 228 i EN 15376.
Goriva tipa E85 (koja sadrže do 85% etanola)
isključivo se mogu upotrebljavati za vozila
predviđena za tu vrstu goriva (BioFlex vozila).
Kvaliteta etanola mora zadovoljavati europsku
normu EN 15293.
Vozila namijenjena samo brazilskom tržištu
mogu raditi i na goriva koja sadrže i do 100%
etanola (tipa E100).
Kvaliteta goriva za dizel
motore
Dizel motori potpuno su kompatibilni s
biogorivima sukladnim današnjim i budućim
europskim standardima (dizel koji zadovoljava
normu EN 590 u mješavini s biogorivom koje
zadovoljava normu EN 14214) i koje se prodaje
na benzinskim stanicama (s mogućnošću
dodavanja 0 do 7% metilnog estera masne
kiseline).
Biogorivo B30 može se koristiti za neke dizel
motore, ali pod uvjetom stroge primjene
posebnih uvjeta održavanja. Obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.
Korištenje bilo koje druge vrste (bio)goriva
(čista ili razrijeđena ulja biljnog ili životinjskog
porijekla, lož-ulje...) strogo je zabranjeno
(opasnost od oštećenja motora i kruga goriva).
