PEUGEOT 5008 2016 Instrukcja obsługi (in Polish)

179
5008_pl_Chap08_conduite_ed01-2015

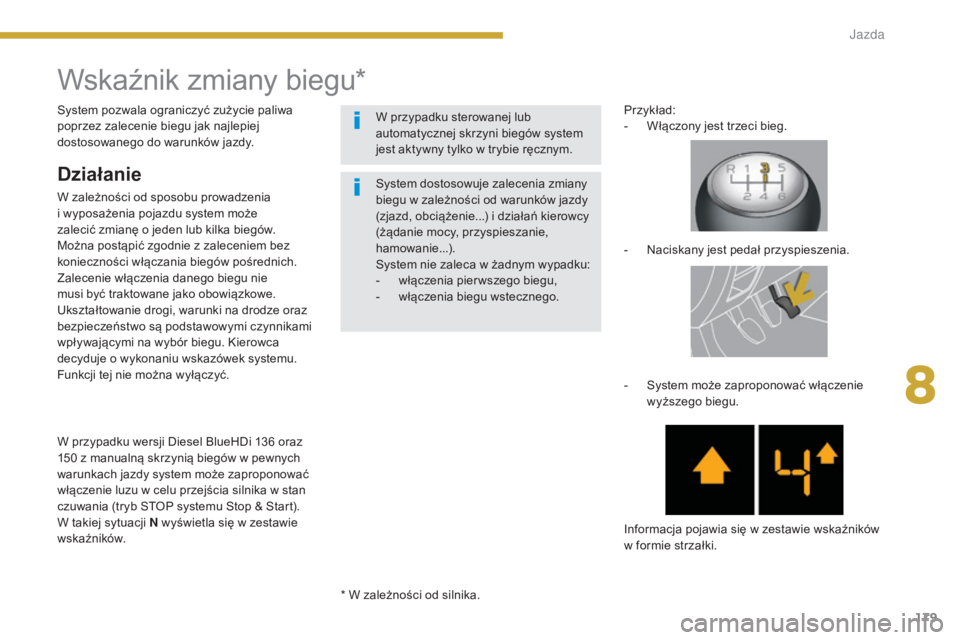

Wskaźnik zmiany biegu*
Działanie
W zależności od sposobu prowadzenia
i wyposażenia pojazdu system może
zalecić zmianę o jeden lub kilka biegów.
Można postąpić zgodnie z zaleceniem bez
konieczności włączania biegów pośrednich.
Zalecenie włączenia danego biegu nie
musi być traktowane jako obowiązkowe.
Ukształtowanie drogi, warunki na drodze oraz
bezpieczeństwo są podstawowymi czynnikami
wpływającymi na wybór biegu. Kierowca
decyduje o wykonaniu wskazówek systemu.
Funkcji tej nie można wyłączyć.Przykład:
-

W
łączony jest trzeci bieg.
-
N
aciskany jest pedał przyspieszenia.
-

S
ystem może zaproponować włączenie
wyższego biegu.
Informacja pojawia się w zestawie wskaźników
w formie strzałki.
System pozwala ograniczyć zużycie paliwa
poprzez zalecenie biegu jak najlepiej
dostosowanego do warunków jazdy.
* W zależności od silnika.System dostosowuje zalecenia zmiany
biegu w zależności od warunków jazdy
(zjazd, obciążenie...) i działań kierowcy
(żądanie mocy, przyspieszanie,
hamowanie...).
System nie zaleca w żadnym wypadku:
-

w
łączenia pier wszego biegu,
-

w
łączenia biegu wstecznego.
W przypadku sterowanej lub
automatycznej skrzyni biegów system
jest aktywny tylko w trybie ręcznym.
W przypadku wersji Diesel BlueHDi 136 oraz
150
z manualną skrzynią biegów w pewnych
warunkach jazdy system może zaproponować
włączenie luzu w celu przejścia silnika w stan
czuwania (tryb STOP systemu Stop & Start).
W takiej sytuacji N wyświetla się w zestawie
wskaźników.
8
Jazda

180
5008_pl_Chap08_conduite_ed01-2015

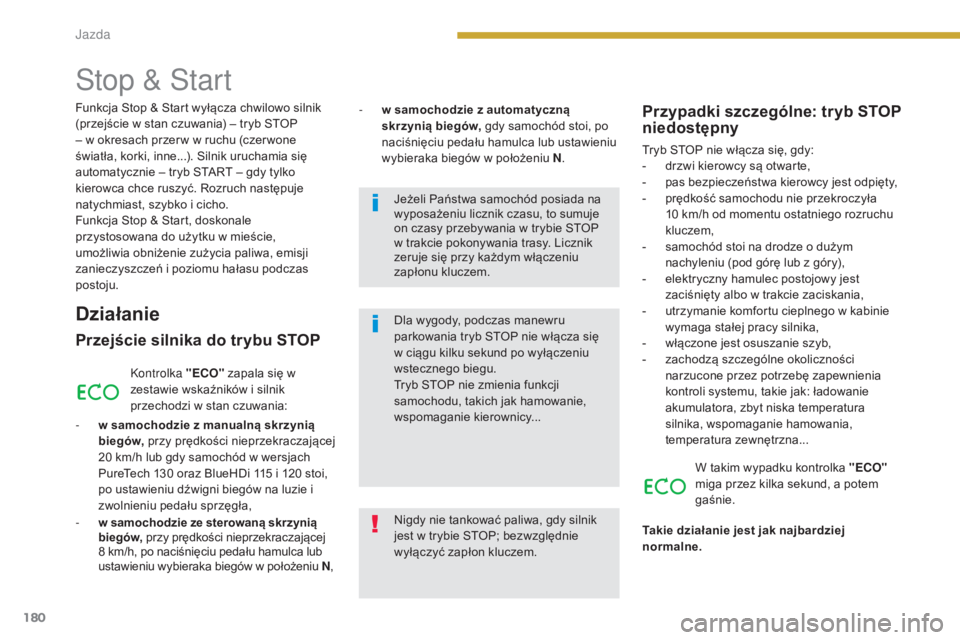

Stop & Start
Działanie
Przejście silnika do trybu STOP
Kontrolka "ECO" zapala się w
zestawie wskaźników i silnik
przechodzi w stan czuwania:
-

w s

amochodzie z manualną skrzynią
biegów, przy prędkości nieprzekraczającej
20

km/h lub gdy samochód w wersjach
PureTech 130
oraz BlueHDi 115 i 120 stoi,
po ustawieniu dźwigni biegów na luzie i
zwolnieniu pedału sprzęgła,
-

w s

amochodzie ze sterowaną skrzynią
biegów, przy prędkości nieprzekraczającej
8

km/h, po naciśnięciu pedału hamulca lub
ustawieniu wybieraka biegów w położeniu N ,
Przypadki szczególne: tryb STOP
niedostępny
Tryb STOP nie włącza się, gdy:
-
d rzwi kierowcy są otwarte,
-

p
as bezpieczeństwa kierowcy jest odpięty,
-

p
rędkość samochodu nie przekroczyła
10
km/h od momentu ostatniego rozruchu
kluczem,
-

s
amochód stoi na drodze o dużym
nachyleniu (pod górę lub z góry),
-

e
lektryczny hamulec postojowy jest
zaciśnięty albo w trakcie zaciskania,
-

u
trzymanie komfortu cieplnego w kabinie
wymaga stałej pracy silnika,
-

w
łączone jest osuszanie szyb,
-

z
achodzą szczególne okoliczności
narzucone przez potrzebę zapewnienia
kontroli systemu, takie jak: ładowanie
akumulatora, zbyt niska temperatura
silnika, wspomaganie hamowania,
temperatura zewnętrzna...
W takim wypadku kontrolka "ECO"
miga przez kilka sekund, a potem
gaśnie.
Takie działanie jest jak najbardziej
normalne.
Nigdy nie tankować paliwa, gdy silnik
jest w trybie STOP; bezwzględnie
wyłączyć zapłon kluczem. Dla wygody, podczas manewru
parkowania tryb STOP nie włącza się
w ciągu kilku sekund po wyłączeniu
wstecznego biegu.
Tryb STOP nie zmienia funkcji
samochodu, takich jak hamowanie,
wspomaganie kierownicy...
Funkcja Stop & Start wyłącza chwilowo silnik
(przejście w stan czuwania) – tryb STOP
– w okresach przer w w ruchu (czer wone
światła, korki, inne...). Silnik uruchamia się
automatycznie – tryb START – gdy tylko
kierowca chce ruszyć. Rozruch następuje
natychmiast, szybko i cicho.
Funkcja Stop & Start, doskonale
przystosowana do użytku w mieście,
umożliwia obniżenie zużycia paliwa, emisji
zanieczyszczeń i poziomu hałasu podczas
postoju.
-

w s

amochodzie z automatyczną
skrzynią biegów, gdy samochód stoi, po
naciśnięciu pedału hamulca lub ustawieniu
wybieraka biegów w położeniu N .
Jeżeli Państwa samochód posiada na
wyposażeniu licznik czasu, to sumuje
on czasy przebywania w trybie STOP
w trakcie pokonywania trasy. Licznik
zeruje się przy każdym włączeniu
zapłonu kluczem.
Jazda

181
5008_pl_Chap08_conduite_ed01-2015

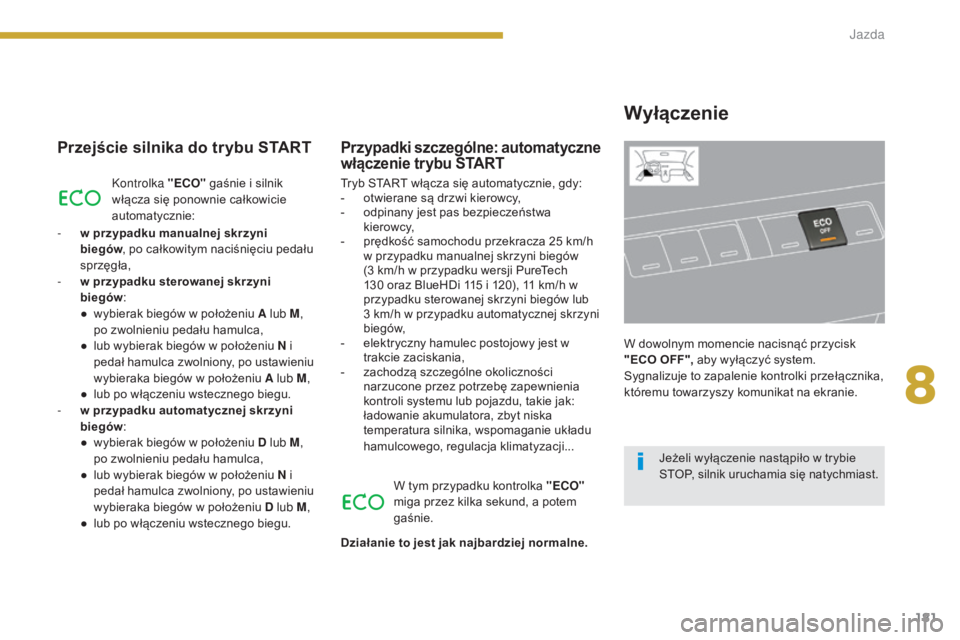

Przejście silnika do trybu START
Kontrolka "ECO" gaśnie i silnik
włącza się ponownie całkowicie
automatycznie:
-

w p

rzypadku manualnej skrzyni
biegów , po całkowitym naciśnięciu pedału
sprzęgła,
-

w p

rzypadku sterowanej skrzyni
biegów :
●

w

ybierak biegów w położeniu A lub M ,
po zwolnieniu pedału hamulca,
●

l

ub wybierak biegów w położeniu N i
pedał hamulca zwolniony, po ustawieniu
wybieraka biegów w położeniu A lub M ,
●

l

ub po włączeniu wstecznego biegu.
-

w p

rzypadku automatycznej skrzyni
biegów :
●

w

ybierak biegów w położeniu D lub M ,
po zwolnieniu pedału hamulca,
●

l

ub wybierak biegów w położeniu N i
pedał hamulca zwolniony, po ustawieniu
wybieraka biegów w położeniu D lub M ,
●

l

ub po włączeniu wstecznego biegu. W tym przypadku kontrolka "ECO"

miga przez kilka sekund, a potem
gaśnie.
Przypadki szczególne: automatyczne
włączenie trybu START
Działanie to jest jak najbardziej normalne.
Wyłączenie
W dowolnym momencie nacisnąć przycisk
"ECO OFF", aby wyłączyć system.
Sygnalizuje to zapalenie kontrolki przełącznika,
któremu towarzyszy komunikat na ekranie.
Tryb START włącza się automatycznie, gdy:
-

o

twierane są drzwi kierowcy,
-

o

dpinany jest pas bezpieczeństwa
kierowcy,
-

p

rędkość samochodu przekracza 25

km/h
w przypadku manualnej skrzyni biegów
(3

km/h w przypadku wersji PureTech
130

oraz BlueHDi 115

i 120), 11

km/h w
przypadku sterowanej skrzyni biegów lub
3

km/h w przypadku automatycznej skrzyni
biegów,
-
e
lektryczny hamulec postojowy jest w
trakcie zaciskania,
-

z

achodzą szczególne okoliczności
narzucone przez potrzebę zapewnienia
kontroli systemu lub pojazdu, takie jak:
ładowanie akumulatora, zbyt niska
temperatura silnika, wspomaganie układu
hamulcowego, regulacja klimatyzacji... Jeżeli wyłączenie nastąpiło w trybie
STOP, silnik uruchamia się natychmiast.
8
Jazda

182
5008_pl_Chap08_conduite_ed01-2015

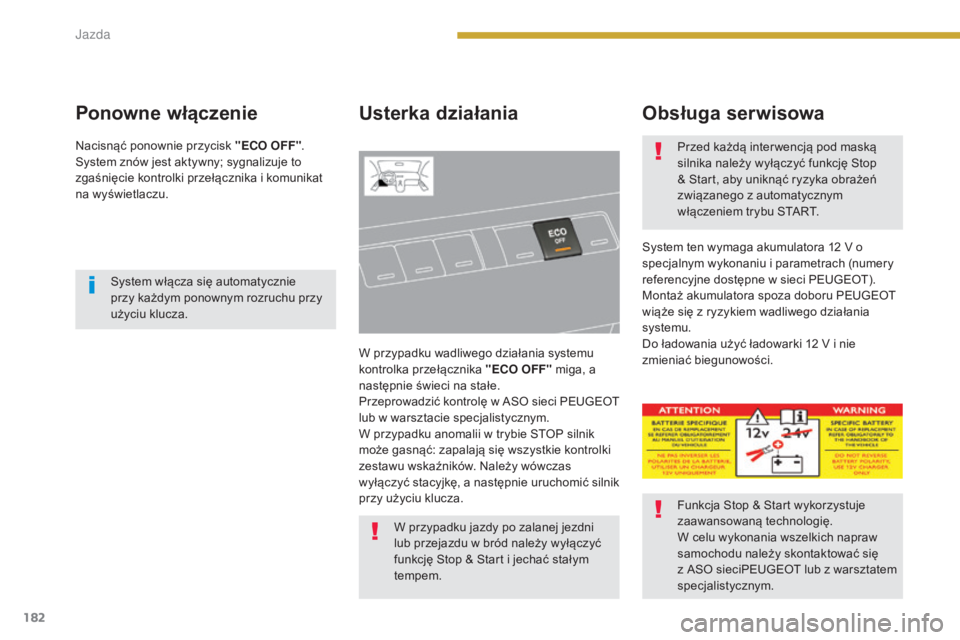

Ponowne włączenieUsterka działania
W przypadku wadliwego działania systemu
kontrolka przełącznika "ECO OFF" miga, a
następnie świeci na stałe.
Przeprowadzić kontrolę w ASO sieci PEUGEOT
lub w warsztacie specjalistycznym.
W przypadku anomalii w trybie STOP silnik
może gasnąć: zapalają się wszystkie kontrolki
zestawu wskaźników. Należy wówczas
wyłączyć stacyjkę, a następnie uruchomić silnik
przy użyciu klucza.
Obsługa serwisowa
System ten wymaga akumulatora 12 V o
s pecjalnym wykonaniu i parametrach (numery
referencyjne dostępne w sieci PEUGEOT).
Montaż akumulatora spoza doboru PEUGEOT
wiąże się z ryzykiem wadliwego działania
systemu.
Do ładowania użyć ładowarki 12
V i nie
zmieniać biegunowości.
Nacisnąć ponownie przycisk "ECO OFF"
.
System znów jest aktywny; sygnalizuje to
zgaśnięcie kontrolki przełącznika i komunikat
na wyświetlaczu.
System włącza się automatycznie
przy każdym ponownym rozruchu przy
użyciu klucza. Przed każdą inter wencją pod maską
silnika należy wyłączyć funkcję Stop
& Start, aby uniknąć ryzyka obrażeń
związanego z automatycznym
włączeniem trybu START.
Funkcja Stop & Start wykorzystuje
zaawansowaną technologię.
W celu wykonania wszelkich napraw
samochodu należy skontaktować się
z ASO sieciPEUGEOT lub z warsztatem
specjalistycznym.
W przypadku jazdy po zalanej jezdni
lub przejazdu w bród należy wyłączyć
funkcję Stop & Start i jechać stałym
tempem.
Jazda

183
5008_pl_Chap08_conduite_ed01-2015

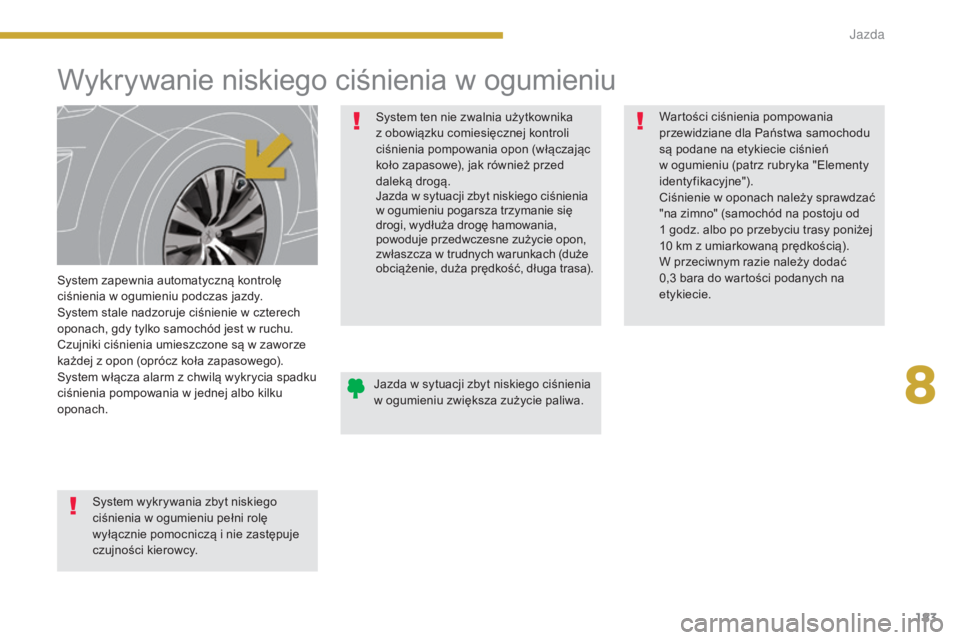

Wykrywanie niskiego ciśnienia w ogumieniu
System zapewnia automatyczną kontrolę
ciśnienia w ogumieniu podczas jazdy.
System stale nadzoruje ciśnienie w czterech
oponach, gdy tylko samochód jest w ruchu.
Czujniki ciśnienia umieszczone są w zaworze
każdej z opon (oprócz koła zapasowego).
System włącza alarm z chwilą wykrycia spadku
ciśnienia pompowania w jednej albo kilku
oponach.System ten nie zwalnia użytkownika
z obowiązku comiesięcznej kontroli
ciśnienia pompowania opon (włączając
koło zapasowe), jak również przed
daleką drogą.
Jazda w sytuacji zbyt niskiego ciśnienia
w ogumieniu pogarsza trzymanie się
drogi, wydłuża drogę hamowania,
powoduje przedwczesne zużycie opon,
zwłaszcza w trudnych warunkach (duże
obciążenie, duża prędkość, długa trasa).
Wartości ciśnienia pompowania
przewidziane dla Państwa samochodu
są podane na etykiecie ciśnień
w ogumieniu (patrz rubryka "Elementy
identyfikacyjne").
Ciśnienie w oponach należy sprawdzać
"na zimno" (samochód na postoju od
1
godz. albo po przebyciu trasy poniżej
10 km z umiarkowaną prędkością).
W przeciwnym razie należy dodać
0,3 bara do wartości podanych na
etykiecie.
Jazda w sytuacji zbyt niskiego ciśnienia
w ogumieniu zwiększa zużycie paliwa.
System wykrywania zbyt niskiego
ciśnienia w ogumieniu pełni rolę
wyłącznie pomocniczą i nie zastępuje
czujności kierowcy.
8
Jazda

184
5008_pl_Chap08_conduite_ed01-2015

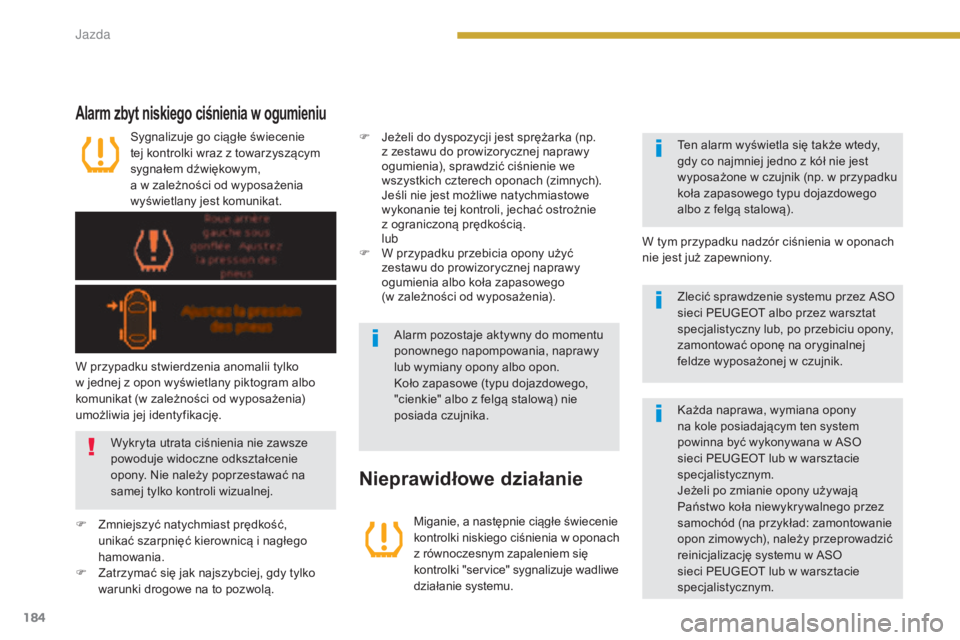

Sygnalizuje go ciągłe świecenie
tej kontrolki wraz z towarzyszącym
sygnałem dźwiękowym,
a w zależności od wyposażenia
wyświetlany jest komunikat.
Alarm zbyt niskiego ciśnienia w ogumieniu
Miganie, a następnie ciągłe świecenie
kontrolki niskiego ciśnienia w oponach
z równoczesnym zapaleniem się
kontrolki "service" sygnalizuje wadliwe
działanie systemu.
Nieprawidłowe działanie
W przypadku stwierdzenia anomalii tylko
w jednej z opon wyświetlany piktogram albo
komunikat (w zależności od wyposażenia)
umożliwia jej identyfikację.
F
Z
mniejszyć natychmiast prędkość,
unikać szarpnięć kierownicą i nagłego
hamowania.
F

Z
atrzymać się jak najszybciej, gdy tylko
warunki drogowe na to pozwolą. Wykryta utrata ciśnienia nie zawsze
powoduje widoczne odkształcenie
opony. Nie należy poprzestawać na
samej tylko kontroli wizualnej. Alarm pozostaje aktywny do momentu
ponownego napompowania, naprawy
lub wymiany opony albo opon.
Koło zapasowe (typu dojazdowego,
"cienkie" albo z felgą stalową) nie
posiada czujnika.Ten alarm wyświetla się także wtedy,
gdy co najmniej jedno z kół nie jest
wyposażone w czujnik (np. w przypadku
koła zapasowego typu dojazdowego
albo z felgą stalową).
W tym przypadku nadzór ciśnienia w oponach
nie jest już zapewniony.
Zlecić sprawdzenie systemu przez ASO
sieci PEUGEOT albo przez warsztat
specjalistyczny lub, po przebiciu opony,
zamontować oponę na oryginalnej
feldze wyposażonej w czujnik.
F
J
eżeli do dyspozycji jest sprężarka (np.
z zestawu do prowizorycznej naprawy
ogumienia), sprawdzić ciśnienie we
wszystkich czterech oponach (zimnych).
J
eśli nie jest możliwe natychmiastowe
wykonanie tej kontroli, jechać ostrożnie
z ograniczoną prędkością.

lub
F
W p
rzypadku przebicia opony użyć
zestawu do prowizorycznej naprawy
ogumienia albo koła zapasowego
(w zależności od wyposażenia).
Każda naprawa, wymiana opony
na kole posiadającym ten system
powinna być wykonywana w ASO
sieci PEUGEOT lub w warsztacie
specjalistycznym.
Jeżeli po zmianie opony używają
Państwo koła niewykrywalnego przez
samochód (na przykład: zamontowanie
opon zimowych), należy przeprowadzić
reinicjalizację systemu w ASO
sieci PEUGEOT lub w warsztacie
specjalistycznym.
Jazda

185
5008_pl_Chap08_conduite_ed01-2015
Pomoc graficzna i dźwiękowa przy parkowaniu przodem i tyłem
System ten składa się z czterech czujników
odległości zainstalowanych w zderzaku
przednim i/lub tylnym.
System wykrywa przeszkody (ludzi,
pojazdy, drzewa, barierki...) znajdujące się
z tyłu za samochodem, ale niemożliwe jest
wykrycie przeszkód znajdujących się tuż pod
zderzakiem.System pomocy przy parkowaniu włącza się
:
- w m omencie włączenia biegu wstecznego,
-

p
oniżej prędkości 10 km/h podczas jazdy
do przodu.
Towarzyszy temu sygnał dźwiękowy
i wyświetlenie pojazdu na ekranie
wielofunkcyjnym. Informacja o odległości przekazywana jest pod
postacią:
-

s
ygnału dźwiękowego, tym szybszego,
im mniejsza odległość dzieli pojazd od
przeszkody,
-

i
nformacji graficznej na ekranie
wielofunkcyjnym za pomocą cegiełek
zbliżających się do samochodu.
Sygnał dźwiękowy wydobywa się z głośnika,
po stronie którego została zlokalizowana
przeszkoda; przedniego lub tylnego, prawego
lub lewego.
W momencie gdy odległość "pojazd /
przeszkoda" jest mniejsza niż około 30
cm,
sygnał przerywany zamienia się w sygnał
ciągły, a na ekranie wielofunkcyjnym pojawia
się symbol "Niebezpieczeństwo".
Obiekt, taki jak palik oznaczenia robót
drogowych lub inny podobny przedmiot,
może być wykryty na początku
manewru, ale może być niewykrywalny
po dojechaniu blisko przeszkody.
8
Jazda

186
5008_pl_Chap08_conduite_ed01-2015

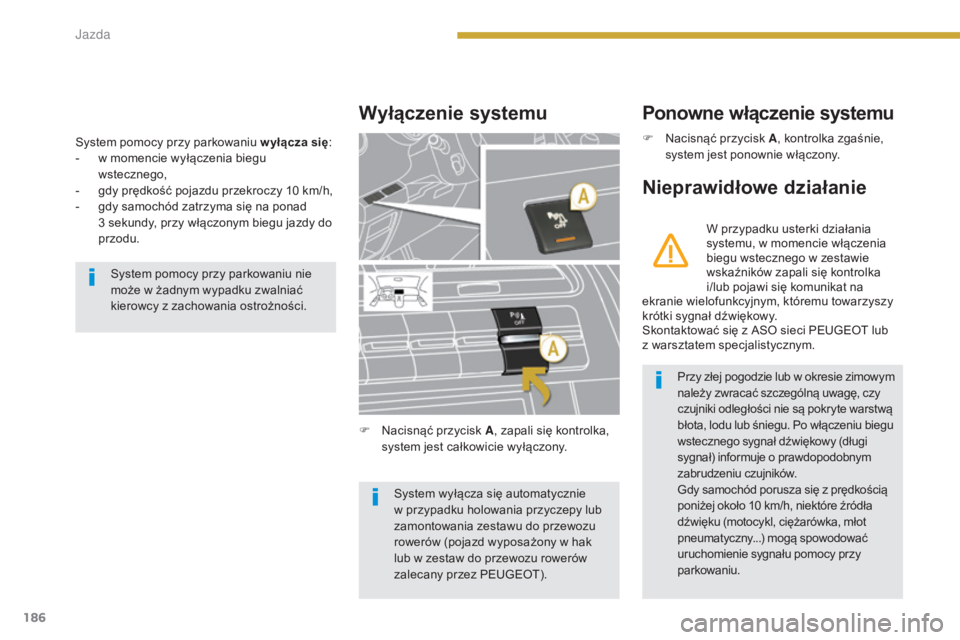

System pomocy przy parkowaniu w yłącza się:
- w m omencie wyłączenia biegu
wstecznego,
-

g
dy prędkość pojazdu przekroczy 10 km/h,
-

g
dy samochód zatrzyma się na ponad
3
sekundy, przy włączonym biegu jazdy do
przodu.
Wyłączenie systemu
Nieprawidłowe działanie Ponowne włączenie systemu
F Nacisnąć przycisk A, zapali się kontrolka,
system jest całkowicie wyłączony. W przypadku usterki działania
systemu, w momencie włączenia
biegu wstecznego w zestawie
wskaźników zapali się kontrolka
i/lub pojawi się komunikat na
ekranie wielofunkcyjnym, któremu towarzyszy
krótki sygnał dźwiękowy.
Skontaktować się z ASO sieci PEUGEOT lub
z warsztatem specjalistycznym.
Przy złej pogodzie lub w okresie zimowym
należy zwracać szczególną uwagę, czy
czujniki odległości nie są pokryte warstwą
błota, lodu lub śniegu. Po włączeniu biegu
wstecznego sygnał dźwiękowy (długi
sygnał) informuje o prawdopodobnym
zabrudzeniu czujników.
Gdy samochód porusza się z prędkością
poniżej około 10
km/h, niektóre źródła
dźwięku (motocykl, ciężarówka, młot
pneumatyczny...) mogą spowodować
uruchomienie sygnału pomocy przy
parkowaniu.
System pomocy przy parkowaniu nie
może w żadnym wypadku zwalniać
kierowcy z zachowania ostrożności.
System wyłącza się automatycznie
w przypadku holowania przyczepy lub
zamontowania zestawu do przewozu
rowerów (pojazd wyposażony w hak
lub w zestaw do przewozu rowerów
zalecany przez PEUGEOT).F

N
acisnąć przycisk A
, kontrolka zgaśnie,
system jest ponownie włączony.
Jazda

187
5008_pl_Chap08_conduite_ed01-2015

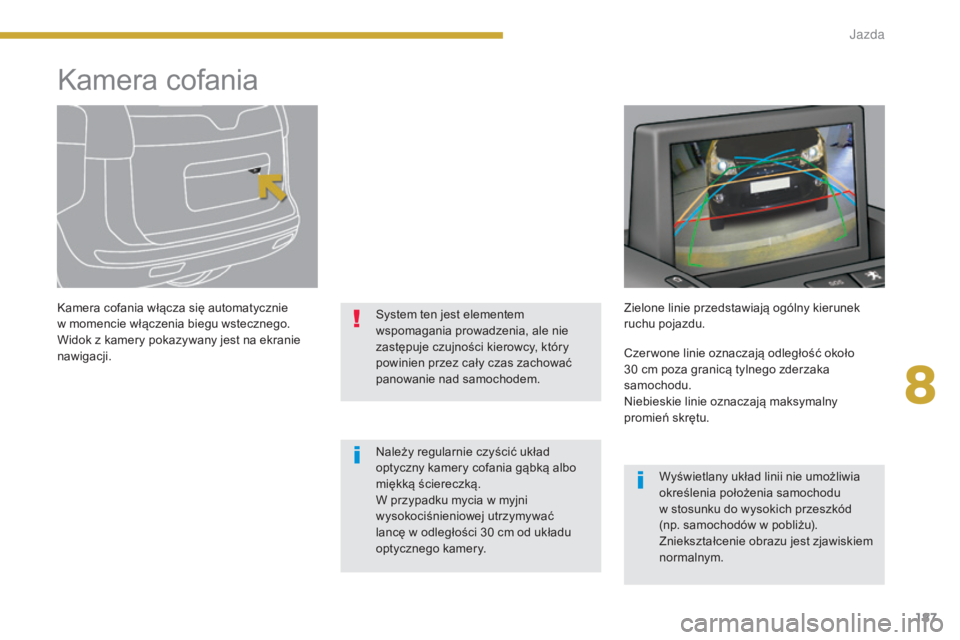

Kamera cofania
Kamera cofania włącza się automatycznie
w momencie włączenia biegu wstecznego.
Widok z kamery pokazywany jest na ekranie
nawigacji.System ten jest elementem
wspomagania prowadzenia, ale nie
zastępuje czujności kierowcy, który
powinien przez cały czas zachować
panowanie nad samochodem.
Należy regularnie czyścić układ
optyczny kamery cofania gąbką albo
miękką ściereczką.
W przypadku mycia w myjni
wysokociśnieniowej utrzymywać
lancę w odległości 30
cm od układu
optycznego kamery. Zielone linie przedstawiają ogólny kierunek
ruchu pojazdu.
Czer wone linie oznaczają odległość około
30
cm poza granicą tylnego zderzaka
samochodu.
Niebieskie linie oznaczają maksymalny
promień skrętu.
Wyświetlany układ linii nie umożliwia
określenia położenia samochodu
w stosunku do wysokich przeszkód
(np. samochodów w pobliżu).
Zniekształcenie obrazu jest zjawiskiem
normalnym.
8
Jazda

188
5008_pl_Chap08_conduite_ed01-2015

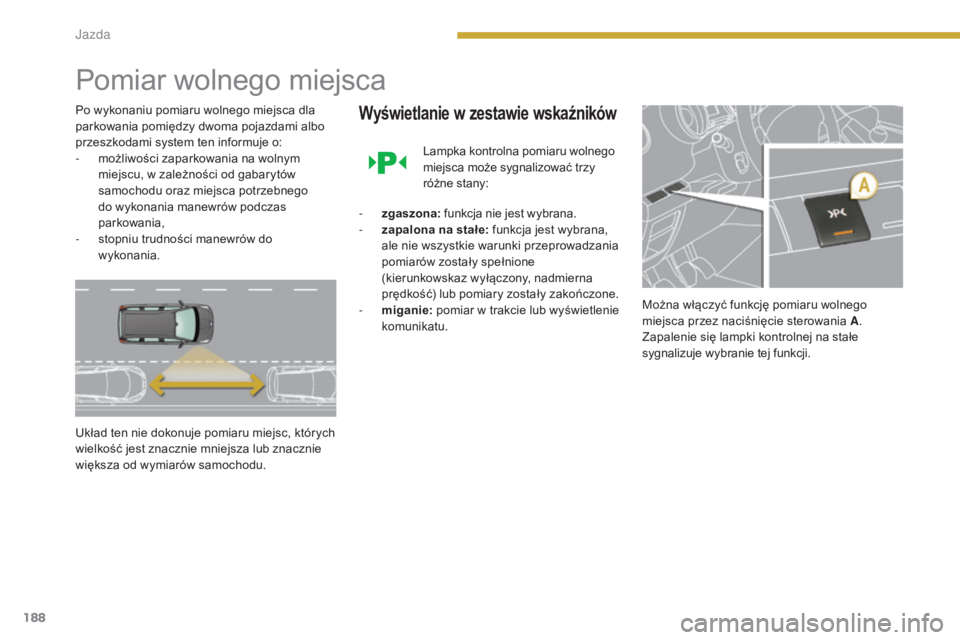

Pomiar wolnego miejsca
Po wykonaniu pomiaru wolnego miejsca dla
parkowania pomiędzy dwoma pojazdami albo
przeszkodami system ten informuje o:
-
m
ożliwości zaparkowania na wolnym
miejscu, w zależności od gabarytów
samochodu oraz miejsca potrzebnego
do wykonania manewrów podczas
parkowania,
-

s
topniu trudności manewrów do
wykonania.
Układ ten nie dokonuje pomiaru miejsc, których
wielkość jest znacznie mniejsza lub znacznie
większa od wymiarów samochodu.Wyświetlanie w zestawie wskaźników
Lampka kontrolna pomiaru wolnego
miejsca może sygnalizować trzy
różne stany:
-
zg

aszona: funkcja nie jest wybrana.
-

z

apalona na stałe: funkcja jest wybrana,
ale nie wszystkie warunki przeprowadzania
pomiarów zostały spełnione
(kierunkowskaz wyłączony, nadmierna
prędkość) lub pomiary zostały zakończone.
-

m

iganie: pomiar w trakcie lub wyświetlenie
komunikatu. Można włączyć funkcję pomiaru wolnego
miejsca przez naciśnięcie sterowania A
.
Zapalenie się lampki kontrolnej na stałe
sygnalizuje wybranie tej funkcji.
Jazda
