149

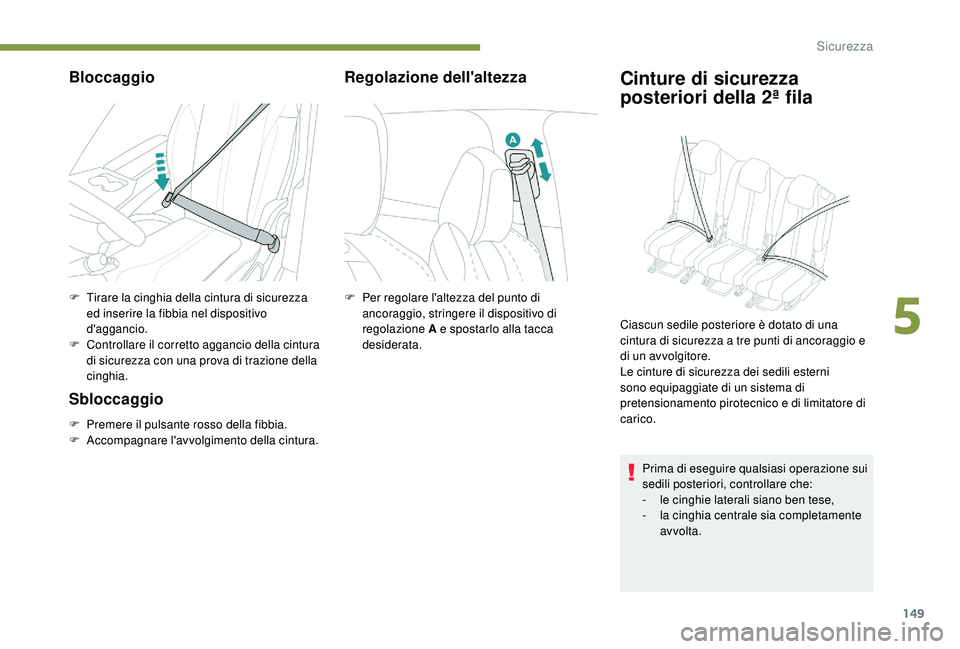

Bloccaggio
F Tirare la cinghia della cintura di sicurezza ed inserire la fibbia nel dispositivo
d'aggancio.
F

C
ontrollare il corretto aggancio della cintura
di sicurezza con una prova di trazione della
cinghia.
Sbloccaggio
F Premere il pulsante rosso della fibbia.
F A ccompagnare l'avvolgimento della cintura.
Regolazione dell'altezzaCinture di sicurezza
posteriori della 2ª fila
F Per regolare l'altezza del punto di ancoraggio, stringere il dispositivo di
regolazione A e spostarlo alla tacca
desiderata.
Prima di eseguire qualsiasi operazione sui
sedili posteriori, controllare che:
-

l
e cinghie laterali siano ben tese,
-

l
a cinghia centrale sia completamente
avvolta.
Ciascun sedile posteriore è dotato di una
cintura di sicurezza a tre punti di ancoraggio e
di un avvolgitore.
Le cinture di sicurezza dei sedili esterni
sono equipaggiate di un sistema di
pretensionamento pirotecnico e di limitatore di
carico.
5
Sicurezza

150

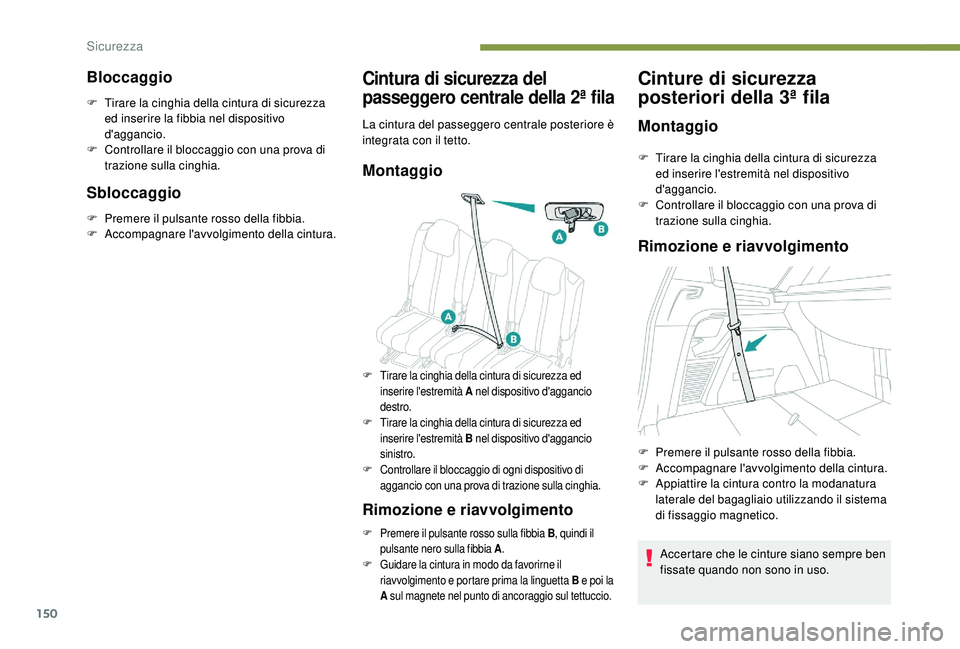

Bloccaggio
F Tirare la cinghia della cintura di sicurezza ed inserire la fibbia nel dispositivo
d'aggancio.
F

C
ontrollare il bloccaggio con una prova di
trazione sulla cinghia.
Sbloccaggio
F Premere il pulsante rosso della fibbia.
F A ccompagnare l'avvolgimento della cintura.
Cintura di sicurezza del
passeggero centrale della 2ª fila
La cintura del passeggero centrale posteriore è
integrata con il tetto.
Montaggio
Rimozione e riavvolgimento
F Premere il pulsante rosso sulla fibbia B , quindi il
pulsante nero sulla fibbia A.
F
G

uidare la cintura in modo da favorirne il
riavvolgimento e portare prima la linguetta B e poi la
A sul magnete nel punto di ancoraggio sul tettuccio.
Cinture di sicurezza
posteriori della 3ª fila
Montaggio
F Tirare la cinghia della cintura di sicurezza
ed inserire l'estremità nel dispositivo
d'aggancio.
F

C
ontrollare il bloccaggio con una prova di
trazione sulla cinghia.
Rimozione e riavvolgimento
Accertare che le cinture siano sempre ben
fissate quando non sono in uso.
F Tirare la cinghia della cintura di sicurezza ed inserire l'estremità A nel dispositivo d'aggancio
destro.
F
T

irare la cinghia della cintura di sicurezza ed
inserire l'estremità B nel dispositivo d'aggancio
sinistro.
F
C

ontrollare il bloccaggio di ogni dispositivo di
aggancio con una prova di trazione sulla cinghia.
F Premere il pulsante rosso della fibbia.
F A ccompagnare l'avvolgimento della cintura.
F

A
ppiattire la cintura contro la modanatura
laterale del bagagliaio utilizzando il sistema
di fissaggio magnetico.
Sicurezza

151

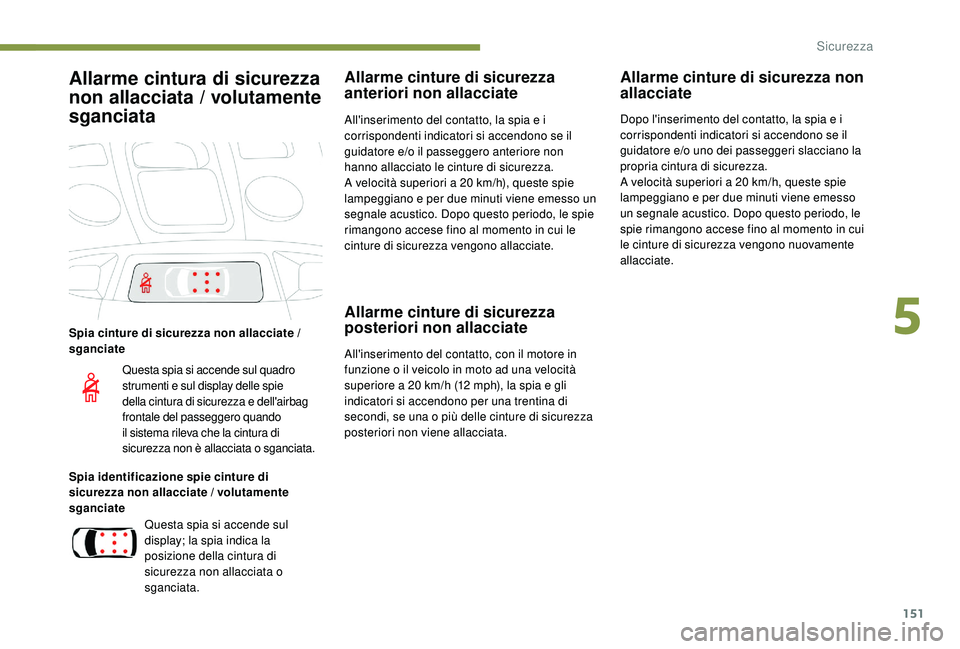

Allarme cintura di sicurezza
non allacciata / volutamente
sganciata
Spia cinture di sicurezza non allacciate /
sganciate
Spia identificazione spie cinture di
sicurezza non allacciate / volutamente
sganciate
Allarme cinture di sicurezza
anteriori non allacciate
All'inserimento del contatto, la spia e i
corrispondenti indicatori si accendono se il
guidatore e/o il passeggero anteriore non
hanno allacciato le cinture di sicurezza.
A velocità superiori a 20 km/h), queste spie
lampeggiano e per due minuti viene emesso un
segnale acustico. Dopo questo periodo, le spie
rimangono accese fino al momento in cui le
cinture di sicurezza vengono allacciate.
Allarme cinture di sicurezza
posteriori non allacciate
All'inserimento del contatto, con il motore in
funzione o il veicolo in moto ad una velocità
superiore a 20
km/h (12 mph), la spia e gli
indicatori si accendono per una trentina di
secondi, se una o più delle cinture di sicurezza
posteriori non viene allacciata.
Allarme cinture di sicurezza non
allacciate
Questa spia si accende sul quadro
strumenti e sul display delle spie
della cintura di sicurezza e dell'airbag
frontale del passeggero quando
il sistema rileva che la cintura di
sicurezza non è allacciata o sganciata.
Questa spia si accende sul
display; la spia indica la
posizione della cintura di
sicurezza non allacciata o
sganciata. Dopo l'inserimento del contatto, la spia e i
corrispondenti indicatori si accendono se il
guidatore e/o uno dei passeggeri slacciano la
propria cintura di sicurezza.
A velocità superiori a 20
km/h, queste spie
lampeggiano e per due minuti viene emesso
un segnale acustico. Dopo questo periodo, le
spie rimangono accese fino al momento in cui
le cinture di sicurezza vengono nuovamente
allacciate.
5
Sicurezza

152

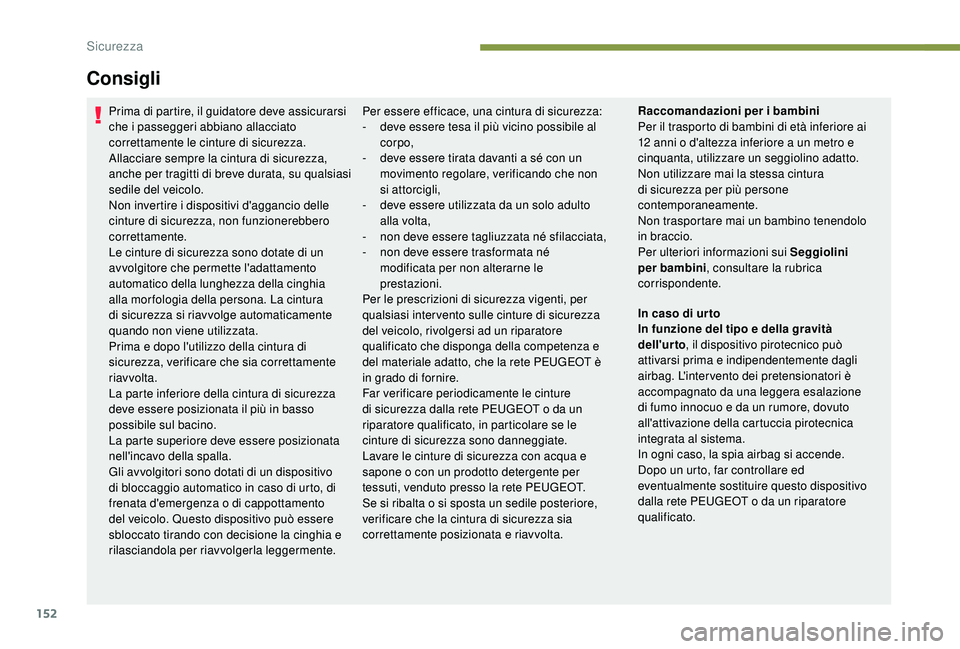

Consigli
Prima di partire, il guidatore deve assicurarsi
che i passeggeri abbiano allacciato
correttamente le cinture di sicurezza.
Allacciare sempre la cintura di sicurezza,
anche per tragitti di breve durata, su qualsiasi
sedile del veicolo.
Non invertire i dispositivi d'aggancio delle
cinture di sicurezza, non funzionerebbero
correttamente.
Le cinture di sicurezza sono dotate di un
avvolgitore che permette l'adattamento
automatico della lunghezza della cinghia
alla morfologia della persona. La cintura
di sicurezza si riavvolge automaticamente
quando non viene utilizzata.
Prima e dopo l'utilizzo della cintura di
sicurezza, verificare che sia correttamente
riavvolta.
La parte inferiore della cintura di sicurezza
deve essere posizionata il più in basso
possibile sul bacino.
La parte superiore deve essere posizionata
nell'incavo della spalla.
Gli avvolgitori sono dotati di un dispositivo
di bloccaggio automatico in caso di urto, di
frenata d'emergenza o di cappottamento
del veicolo. Questo dispositivo può essere
sbloccato tirando con decisione la cinghia e
rilasciandola per riavvolgerla leggermente.Per essere efficace, una cintura di sicurezza:
-
d eve essere tesa il più vicino possibile al
corpo,
-

d
eve essere tirata davanti a sé con un
movimento regolare, verificando che non
si attorcigli,
-

d
eve essere utilizzata da un solo adulto
alla volta,
-
n

on deve essere tagliuzzata né sfilacciata,
-

n
on deve essere trasformata né
modificata per non alterarne le
prestazioni.
Per le prescrizioni di sicurezza vigenti, per
qualsiasi intervento sulle cinture di sicurezza
del veicolo, rivolgersi ad un riparatore
qualificato che disponga della competenza e
del materiale adatto, che la rete PEUGEOT è
in grado di fornire.
Far verificare periodicamente le cinture
di sicurezza dalla rete PEUGEOT o da un
riparatore qualificato, in particolare se le
cinture di sicurezza sono danneggiate.
Lavare le cinture di sicurezza con acqua e
sapone o con un prodotto detergente per
tessuti, venduto presso la rete PEUGEOT.
Se si ribalta o si sposta un sedile posteriore,
verificare che la cintura di sicurezza sia
correttamente posizionata e riavvolta. Raccomandazioni per i bambini
Per il trasporto di bambini di età inferiore ai
12
anni o d'altezza inferiore a un metro e
cinquanta, utilizzare un seggiolino adatto.
Non utilizzare mai la stessa cintura
di sicurezza per più persone
contemporaneamente.
Non trasportare mai un bambino tenendolo
in braccio.
Per ulteriori informazioni sui Seggiolini
per bambini , consultare la rubrica
corrispondente.
In caso di ur to
In funzione del tipo e della gravità
dell'urto , il dispositivo pirotecnico può
attivarsi prima e indipendentemente dagli
airbag. L'inter vento dei pretensionatori è
accompagnato da una leggera esalazione
di fumo innocuo e da un rumore, dovuto
all'attivazione della cartuccia pirotecnica
integrata al sistema.
In ogni caso, la spia airbag si accende.
Dopo un urto, far controllare ed
eventualmente sostituire questo dispositivo
dalla rete PEUGEOT o da un riparatore
qualificato.
Sicurezza

153

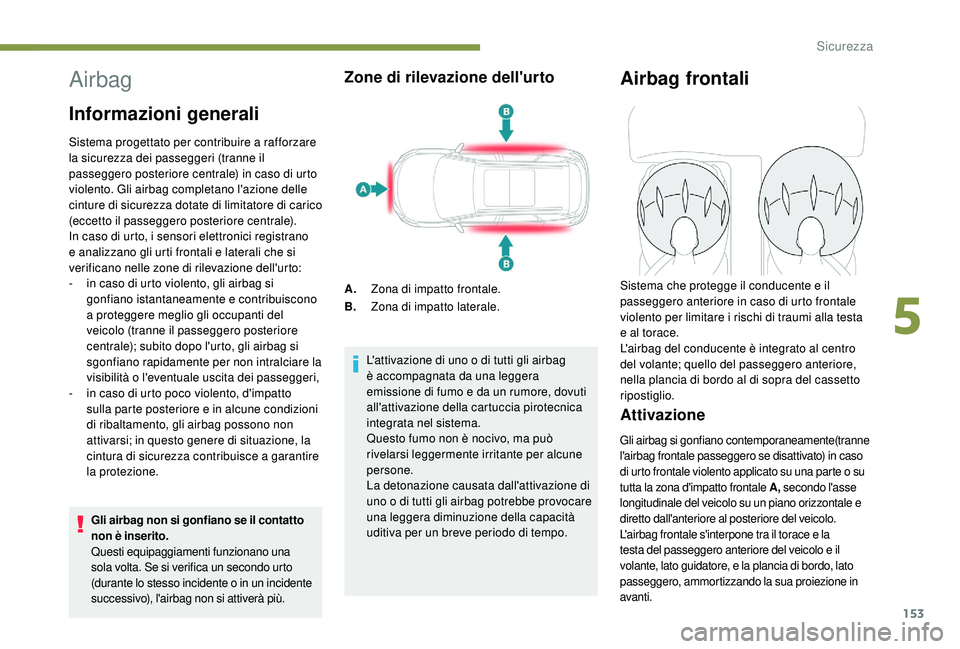

Airbag
Informazioni generali
Sistema progettato per contribuire a rafforzare
la sicurezza dei passeggeri (tranne il
passeggero posteriore centrale) in caso di urto
violento. Gli airbag completano l'azione delle
cinture di sicurezza dotate di limitatore di carico
(eccetto il passeggero posteriore centrale).
In caso di urto, i sensori elettronici registrano
e analizzano gli urti frontali e laterali che si
verificano nelle zone di rilevazione dell'urto:
-
i
n caso di urto violento, gli airbag si
gonfiano istantaneamente e contribuiscono
a proteggere meglio gli occupanti del
veicolo (tranne il passeggero posteriore
centrale); subito dopo l'urto, gli airbag si
sgonfiano rapidamente per non intralciare la
visibilità o l'eventuale uscita dei passeggeri,
-

i
n caso di urto poco violento, d'impatto
sulla parte posteriore e in alcune condizioni
di ribaltamento, gli airbag possono non
attivarsi; in questo genere di situazione, la
cintura di sicurezza contribuisce a garantire
la protezione.
Gli airbag non si gonfiano se il contatto
non è inserito.
Questi equipaggiamenti funzionano una
sola volta. Se si verifica un secondo urto
(durante lo stesso incidente o in un incidente
successivo), l'airbag non si attiverà più.
Zone di rilevazione dell'urto
A. Zona di impatto frontale.
B. Zona di impatto laterale.
L'attivazione di uno o di tutti gli airbag
è accompagnata da una leggera
emissione di fumo e da un rumore, dovuti
all'attivazione della cartuccia pirotecnica
integrata nel sistema.
Questo fumo non è nocivo, ma può
rivelarsi leggermente irritante per alcune
persone.
La detonazione causata dall'attivazione di
uno o di tutti gli airbag potrebbe provocare
una leggera diminuzione della capacità
uditiva per un breve periodo di tempo.
Airbag frontali
Attivazione
Gli airbag si gonfiano contemporaneamente(tranne
l'airbag frontale passeggero se disattivato) in caso
di urto frontale violento applicato su una parte o su
tutta la zona d'impatto frontale A, secondo l'asse
longitudinale del veicolo su un piano orizzontale e
diretto dall'anteriore al posteriore del veicolo.
L'airbag frontale s'interpone tra il torace e la
testa del passeggero anteriore del veicolo e il
volante, lato guidatore, e la plancia di bordo, lato
passeggero, ammortizzando la sua proiezione in
avanti. Sistema che protegge il conducente e il
passeggero anteriore in caso di urto frontale
violento per limitare i rischi di traumi alla testa
e al torace.
L'airbag del conducente è integrato al centro
del volante; quello del passeggero anteriore,
nella plancia di bordo al di sopra del cassetto
ripostiglio.
5
Sicurezza

154

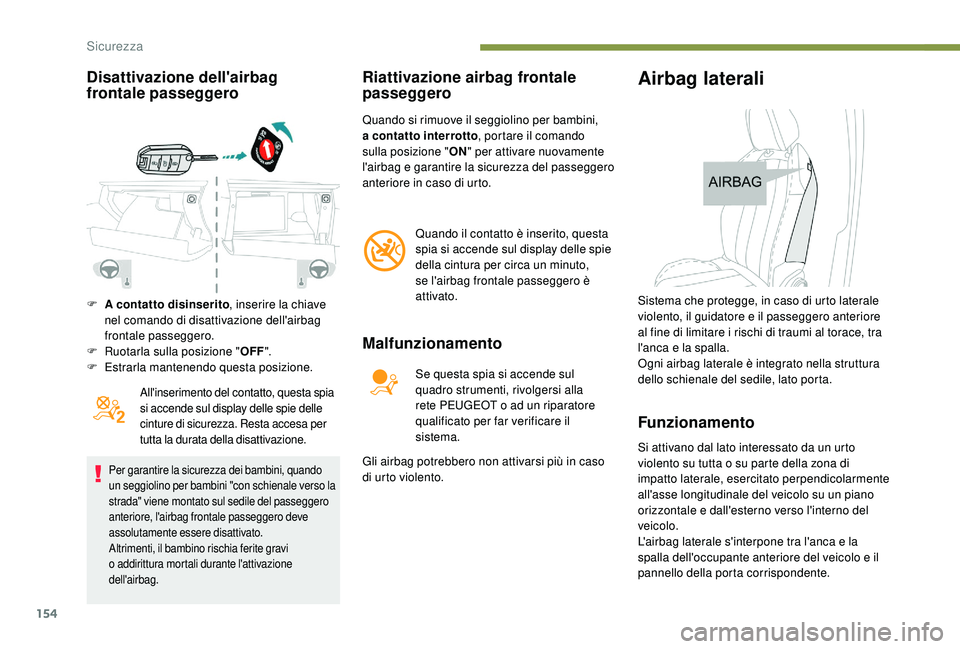

Disattivazione dell'airbag
frontale passeggero
All'inserimento del contatto, questa spia
si accende sul display delle spie delle
cinture di sicurezza. Resta accesa per
tutta la durata della disattivazione.
Per garantire la sicurezza dei bambini, quando
un seggiolino per bambini "con schienale verso la
strada" viene montato sul sedile del passeggero
anteriore, l'airbag frontale passeggero deve
assolutamente essere disattivato.
Altrimenti, il bambino rischia ferite gravi
o addirittura mortali durante l'attivazione
dell'airbag.
Riattivazione airbag frontale
passeggero
Quando si rimuove il seggiolino per bambini,
a contatto interrotto, portare il comando
sulla posizione " ON" per attivare nuovamente
l'airbag e garantire la sicurezza del passeggero
anteriore in caso di urto.
Quando il contatto è inserito, questa
spia si accende sul display delle spie
della cintura per circa un minuto,
se l'airbag frontale passeggero è
attivato.
Malfunzionamento
Se questa spia si accende sul
quadro strumenti, rivolgersi alla
rete PEUGEOT o ad un riparatore
qualificato per far verificare il
sistema.
Gli airbag potrebbero non attivarsi più in caso
di urto violento.
Airbag laterali
Funzionamento
Si attivano dal lato interessato da un urto
violento su tutta o su parte della zona di
impatto laterale, esercitato perpendicolarmente
all'asse longitudinale del veicolo su un piano
orizzontale e dall'esterno verso l'interno del
veicolo.
L'airbag laterale s'interpone tra l'anca e la
spalla dell'occupante anteriore del veicolo e il
pannello della porta corrispondente.
F

A

contatto disinserito
, inserire la chiave
nel comando di disattivazione dell'airbag
frontale passeggero.
F

R

uotarla sulla posizione "
OFF".
F

E

strarla mantenendo questa posizione.
Sistema che protegge, in caso di urto laterale
violento, il guidatore e il passeggero anteriore
al fine di limitare i rischi di traumi al torace, tra
l'anca e la spalla.
Ogni airbag laterale è integrato nella struttura
dello schienale del sedile, lato porta.
Sicurezza

155

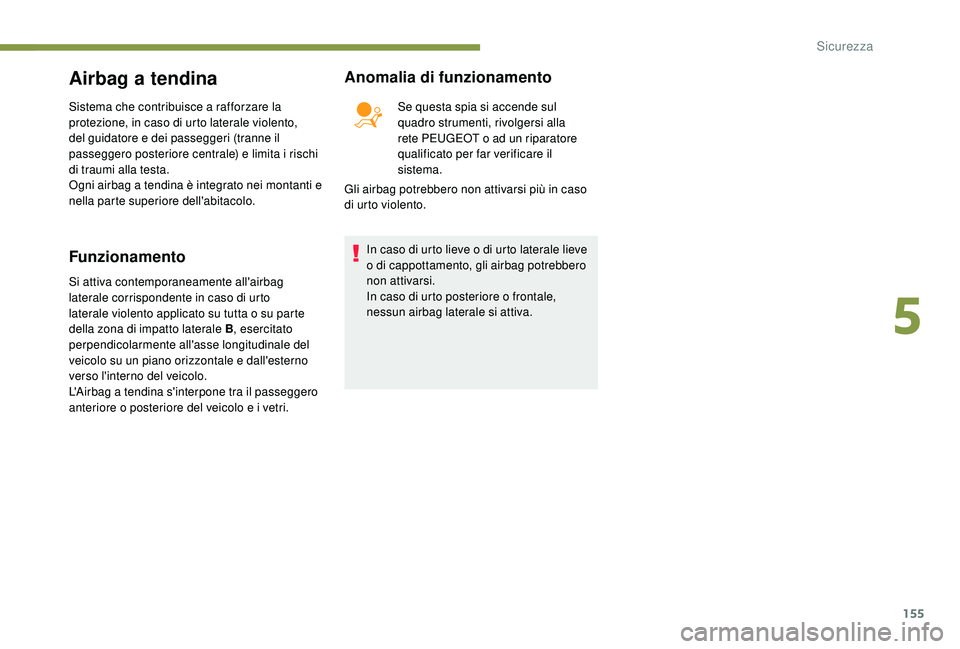

Airbag a tendina
Sistema che contribuisce a rafforzare la
protezione, in caso di urto laterale violento,
del guidatore e dei passeggeri (tranne il
passeggero posteriore centrale) e limita i rischi
di traumi alla testa.
Ogni airbag a tendina è integrato nei montanti e
nella parte superiore dell'abitacolo.
Funzionamento
Si attiva contemporaneamente all'airbag
laterale corrispondente in caso di urto
laterale violento applicato su tutta o su parte
della zona di impatto laterale B, esercitato
perpendicolarmente all'asse longitudinale del
veicolo su un piano orizzontale e dall'esterno
verso l'interno del veicolo.
L'Airbag a tendina s'interpone tra il passeggero
anteriore o posteriore del veicolo e i vetri.
Anomalia di funzionamento
Se questa spia si accende sul
quadro strumenti, rivolgersi alla
rete PEUGEOT o ad un riparatore
qualificato per far verificare il
sistema.
Gli airbag potrebbero non attivarsi più in caso
di urto violento.
In caso di urto lieve o di urto laterale lieve
o di cappottamento, gli airbag potrebbero
non attivarsi.
In caso di urto posteriore o frontale,
nessun airbag laterale si attiva.
5
Sicurezza

156
Per ottenere la massima efficacia degli
airbag, rispettare le seguenti regole di
sicurezza.
Adottare una posizione seduta normale e
dritta.
Allacciare la cintura di sicurezza dopo averla
regolata correttamente.
Lo spazio compreso tra i passeggeri e gli
airbag deve essere sgombro, non si devono
trovare bambini, animali, oggetti. Non fissare
o incollare oggetti in prossimità o sulla
traiettoria d'apertura degli airbag, perché
ciò potrebbe provocare ferite in caso di
attivazione.
Non modificare la definizione d'origine del
veicolo, particolarmente nella zona d'azione
degli airbag.
Dopo un incidente o il furto del veicolo, far
verificare i sistemi airbag.
Qualsiasi intervento sul sistema deve
essere realizzato esclusivamente dalla
rete PEUGEOT oppure da un riparatore
qualificato.
Anche rispettando le precauzioni qui sopra,
non sono esclusi rischi di ferite o di leggere
ustioni alla testa, al torace e alle braccia
in caso di attivazione dell'airbag. Infatti
l'airbag si gonfia quasi immediatamente (in
pochi millesimi di secondo), poi si sgonfia
emettendo gas caldi attraverso i fori previsti
allo scopo.
Consigli
Airbag anteriori
Non guidare tenendo le mani sulle razze o
sulla parte centrale del volante.
Non appoggiare i piedi sul cruscotto lato
passeggero.
Non fumare: l'attivazione degli airbag può
provocare scottature o ferite causate da
sigarette.
Non smontare o forare il volante, non
sottoporlo ad urti violenti.
Non fissare o incollare oggetti né sul volante
è sul cruscotto, ciò potrebbe provocare delle
ferite in caso di attivazione degli airbag.
Airbag a tendina
Non fissare o appendere alcun oggetto dal
sottotetto, per evitare lesioni alla testa in caso
di attivazione dell'airbag a tendina.
Se il veicolo ne è equipaggiato, non smontare
le maniglie di sostegno situate sul sottotetto,
che fanno parte del fissaggio degli airbag a
tendina.Airbag laterali
Coprire i sedili solo con foderine omologate,
compatibili con l'attivazione degli airbag
laterali. Per conoscere la gamma di
foderine adatte al veicolo, rivolgersi alla rete
P E U G E O T.
Non appendere o fissare oggetti sugli
schienali dei sedili (abiti, ecc.), per evitare
lesioni alle braccia o al torace in caso di
attivazione dell'airbag laterale.
Non sedersi con il busto eccessivamente
vicino alla porta.
I pannelli delle porte anteriori del veicolo sono
dotati di sensori d'urto laterali.
Una porta danneggiata o qualsiasi inter vento
non conforme (modifica o riparazione) alle
porte anteriori o sul loro rivestimento interno
può compromettere il funzionamento di questi
sensori – Rischio di malfunzionamento degli
airbag laterali!
Questi inter venti devono essere realizzati
esclusivamente dalla rete PEUGEOT o da un
riparatore qualificato.
Sicurezza

157

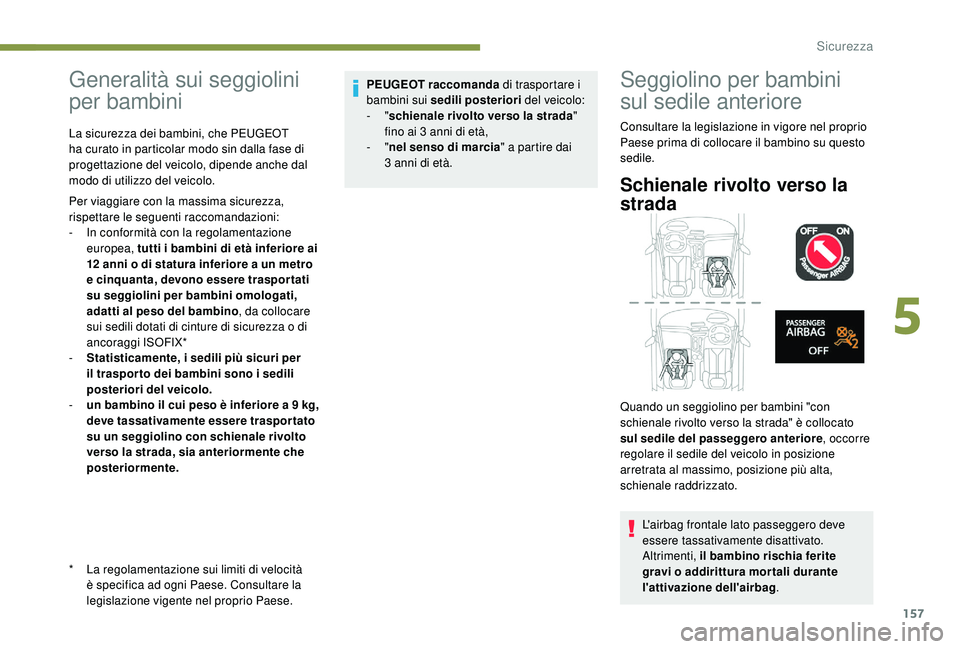

Generalità sui seggiolini
per bambini
* La regolamentazione sui limiti di velocità è specifica ad ogni Paese. Consultare la
legislazione vigente nel proprio Paese.
La sicurezza dei bambini, che PEUGEOT
ha curato in particolar modo sin dalla fase di
progettazione del veicolo, dipende anche dal
modo di utilizzo del veicolo.
Per viaggiare con la massima sicurezza,
rispettare le seguenti raccomandazioni:
-

I
n conformità con la regolamentazione
europea, tutti i bambini di età inferiore ai
12 anni o di statura inferiore a un metro
e cinquanta, devono essere traspor tati
su seggiolini per bambini omologati,
adatti al peso del bambino , da collocare
sui sedili dotati di cinture di sicurezza o di
ancoraggi ISOFIX*
-
S
tatisticamente, i sedili più sicuri per
il traspor to dei bambini sono i sedili
posteriori del veicolo.
-
u
n bambino il cui peso è inferiore a 9 kg,
deve tassativamente essere traspor tato
su un seggiolino con schienale rivolto
verso la strada, sia anteriormente che
posteriormente. PEUGEOT raccomanda
di trasportare i
bambini sui sedili posteriori del veicolo:
- "
schienale rivolto verso la strada "
fino ai 3 anni di età,
- "
nel senso di marcia " a partire dai
3 anni di età.
Seggiolino per bambini
sul sedile anteriore
Consultare la legislazione in vigore nel proprio
Paese prima di collocare il bambino su questo
sedile.
Schienale rivolto verso la
strada
Quando un seggiolino per bambini "con
schienale rivolto verso la strada" è collocato
sul sedile del passeggero anteriore
, occorre
regolare il sedile del veicolo in posizione
arretrata al massimo, posizione più alta,
schienale raddrizzato.
L'airbag frontale lato passeggero deve
essere tassativamente disattivato.
Altrimenti, il bambino rischia ferite
gravi o addirittura mortali durante
l'attivazione dell'airbag .
5
Sicurezza

158

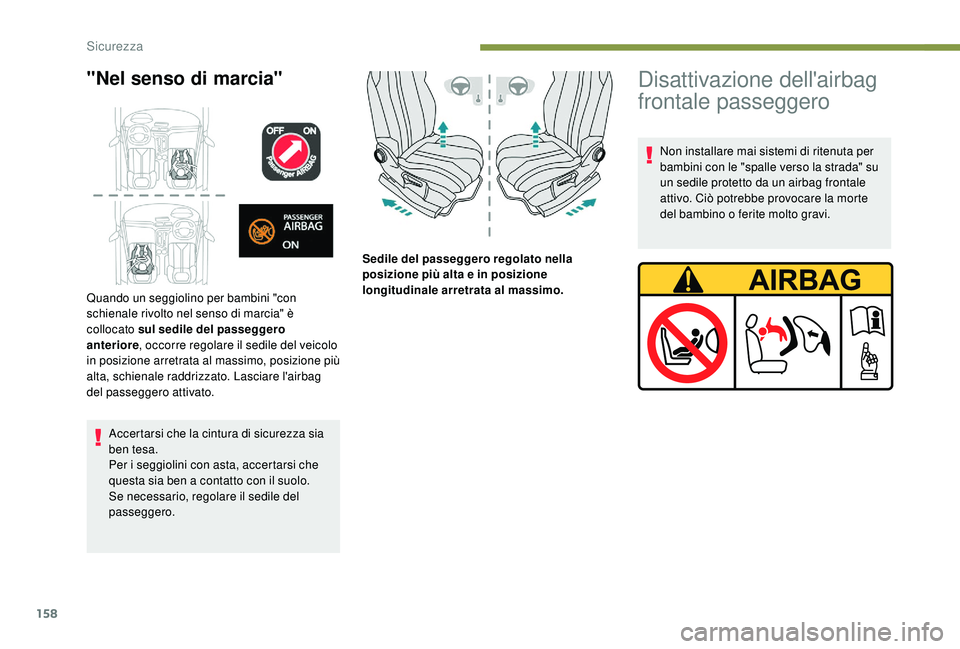

"Nel senso di marcia"
Accertarsi che la cintura di sicurezza sia
ben tesa.
Per i seggiolini con asta, accertarsi che
questa sia ben a contatto con il suolo.
Se necessario, regolare il sedile del
passeggero.
Quando un seggiolino per bambini "con
schienale rivolto nel senso di marcia" è
collocato sul sedile del passeggero
anteriore
, occorre regolare il sedile del veicolo
in posizione arretrata al massimo, posizione più
alta, schienale raddrizzato. Lasciare l'airbag
del passeggero attivato. Sedile del passeggero regolato nella
posizione più alta e in posizione
longitudinale arretrata al massimo.
Disattivazione dell'airbag
frontale passeggero
Non installare mai sistemi di ritenuta per
bambini con le "spalle verso la strada" su
un sedile protetto da un airbag frontale
attivo. Ciò potrebbe provocare la morte
del bambino o ferite molto gravi.
Sicurezza
