PEUGEOT 5008 2017 Návod na použitie (in Slovakian)

249

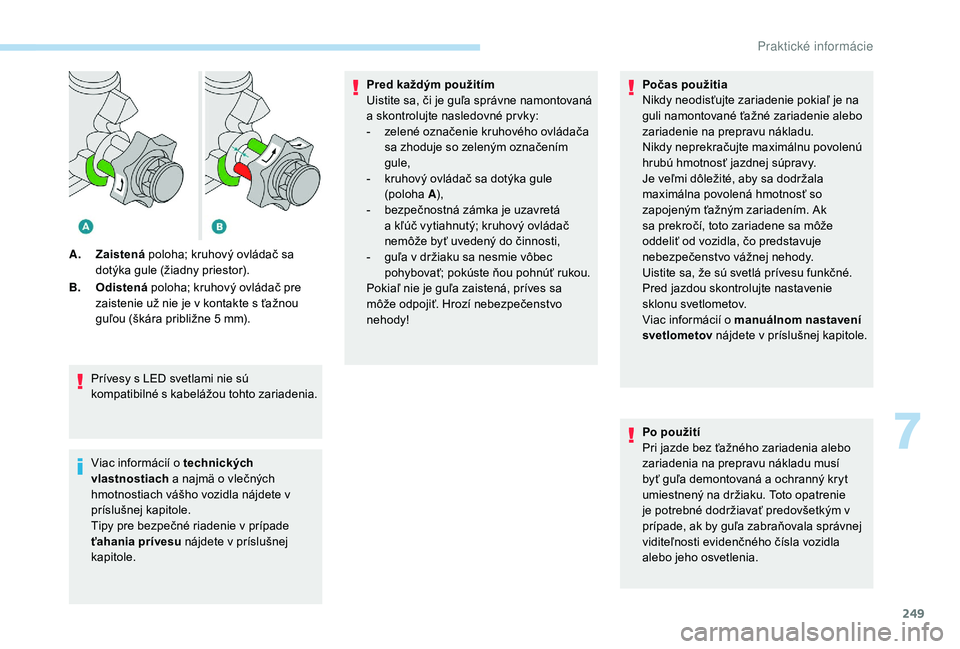

Prívesy s LED svetlami nie sú
kompatibilné s kabelážou tohto zariadenia.
Viac informácií o technických
vlastnostiach a najmä o vlečných
hmotnostiach vášho vozidla nájdete v
príslušnej kapitole.
Tipy pre bezpečné riadenie v prípade
ťahania prívesu nájdete v príslušnej
kapitole.
A.
Zaistená poloha; kruhový ovládač sa
dotýka gule (žiadny priestor).
B. Odistená poloha; kruhový ovládač pre
zaistenie už nie je v kontakte s ťažnou
guľou (škára približne 5 mm). Pred každým použitím
Uistite sa, či je guľa správne namontovaná
a skontrolujte nasledovné pr vky:
-
z
elené označenie kruhového ovládača
sa zhoduje so zeleným označením
gule,
-
k
ruhový ovládač sa dotýka gule
(poloha A),
-
b
ezpečnostná zámka je uzavretá
a kľúč vytiahnutý; kruhový ovládač
nemôže byť uvedený do činnosti,
-
g
uľa v držiaku sa nesmie vôbec
pohybovať; pokúste ňou pohnúť rukou.
Pokiaľ nie je guľa zaistená, príves sa
môže odpojiť. Hrozí nebezpečenstvo
nehody! Počas použitia
Nikdy neodisťujte zariadenie pokiaľ je na
guli namontované ťažné zariadenie alebo
zariadenie na prepravu nákladu.
Nikdy neprekračujte maximálnu povolenú
hrubú hmotnosť jazdnej súpravy.
Je veľmi dôležité, aby sa dodržala
maximálna povolená hmotnosť so
zapojeným ťažným zariadením. Ak
sa prekročí, toto zariadene sa môže
oddeliť od vozidla, čo predstavuje
nebezpečenstvo vážnej nehody.
Uistite sa, že sú svetlá prívesu funkčné.
Pred jazdou skontrolujte nastavenie
sklonu svetlometov.
Viac informácií o manuálnom nastavení
svetlometov
nájdete v príslušnej kapitole.
Po použití
Pri jazde bez ťažného zariadenia alebo
zariadenia na prepravu nákladu musí
byť guľa demontovaná a ochranný kryt
umiestnený na držiaku. Toto opatrenie
je potrebné dodržiavať predovšetkým v
prípade, ak by guľa zabraňovala správnej
viditeľnosti evidenčného čísla vozidla
alebo jeho osvetlenia.
7
Praktick

250

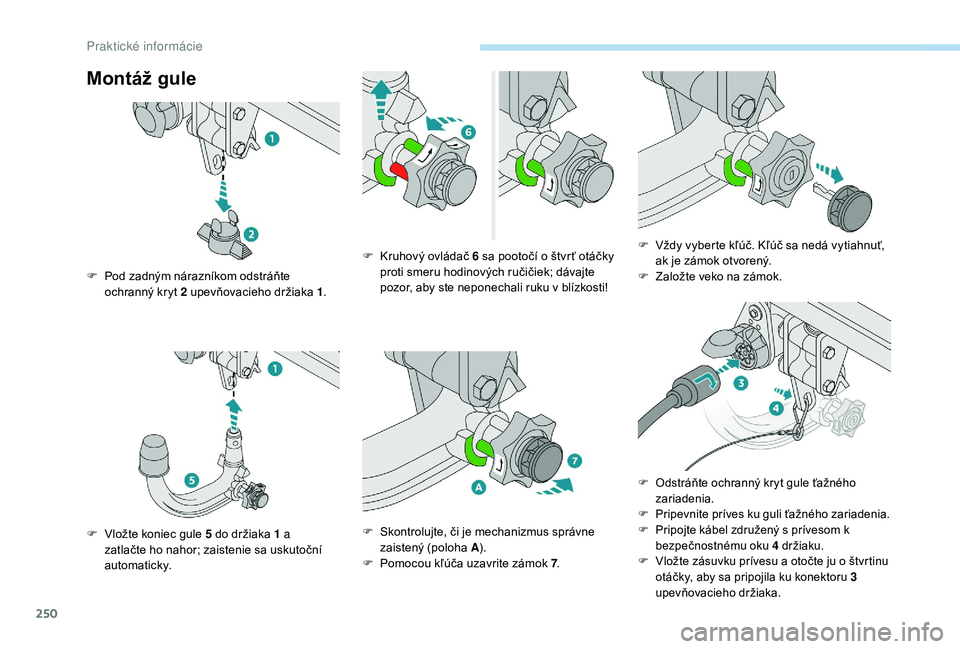

Montáž gule
F Pod zadným nárazníkom odstráňte ochranný kryt 2 upevňovacieho držiaka 1 .
F

V
ložte koniec gule 5 do držiaka 1 a
zatlačte ho nahor; zaistenie sa uskutoční
automaticky. F

K
ruhový ovládač 6 sa pootočí o štvr ť otáčky
proti smeru hodinových ručičiek; dávajte
pozor, aby ste neponechali ruku v blízkosti!
F

S
kontrolujte, či je mechanizmus správne
zaistený (poloha A ).
F

P
omocou kľúča uzavrite zámok 7.F

V
ždy vyberte kľúč. Kľúč sa nedá vytiahnuť,
ak je zámok otvorený.
F Z aložte veko na zámok.
F Odstráňte ochranný kryt gule ťažného
zariadenia.
F

P
ripevnite príves ku guli ťažného zariadenia.
F

P
ripojte kábel združený s prívesom k
bezpečnostnému oku 4 držiaku.
F

V
ložte zásuvku prívesu a otočte ju o štvrtinu
otáčky, aby sa pripojila ku konektoru 3
upevňovacieho držiaka.
Praktick

251

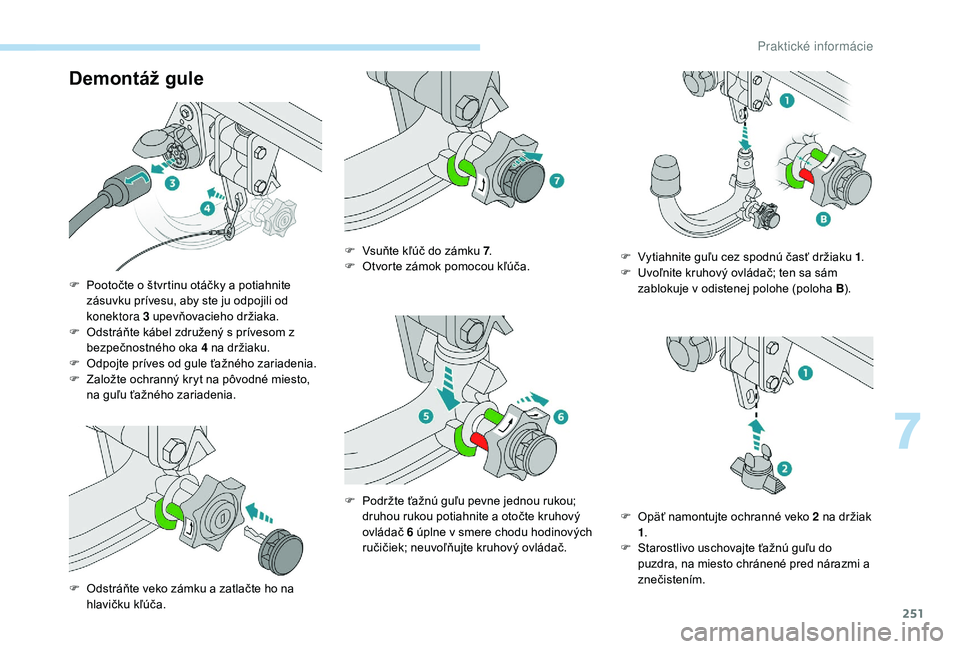

Demontáž gule
F Pootočte o štvrtinu otáčky a potiahnite zásuvku prívesu, aby ste ju odpojili od
konektora 3 upevňovacieho držiaka.
F

O
dstráňte kábel združený s prívesom z
bezpečnostného oka 4 na držiaku.
F

O
dpojte príves od gule ťažného zariadenia.
F

Z
aložte ochranný kryt na pôvodné miesto,
na guľu ťažného zariadenia.
F

O
dstráňte veko zámku a zatlačte ho na
hlavičku kľúča. F

V
suňte kľúč do zámku 7
.
F
O
tvorte zámok pomocou kľúča.
F
P
održte ťažnú guľu pevne jednou rukou;
druhou rukou potiahnite a otočte kruhový
ovládač 6 úplne v smere chodu hodinových
ručičiek; neuvoľňujte kruhový ovládač. F

V
ytiahnite guľu cez spodnú časť držiaku 1
.
F U voľnite kruhový ovládač; ten sa sám
zablokuje v odistenej polohe (poloha B ).
F

O
päť namontujte ochranné veko 2 na držiak
1 .
F

S
tarostlivo uschovajte ťažnú guľu do
puzdra, na miesto chránené pred nárazmi a
znečistením.
7
Praktick

252

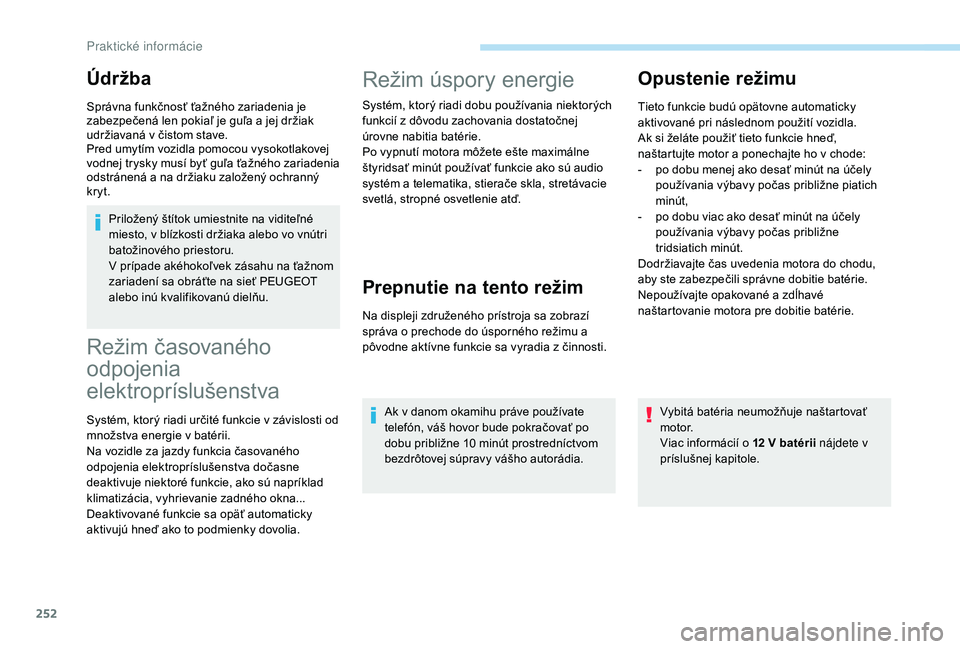

Priložený štítok umiestnite na viditeľné
miesto, v blízkosti držiaka alebo vo vnútri
batožinového priestoru.
V prípade akéhokoľvek zásahu na ťažnom
zariadení sa obráťte na sieť PEUGEOT
alebo inú kvalifikovanú dielňu.
Režim časovaného
odpojenia
elektropríslušenstva
Systém, ktorý riadi určité funkcie v závislosti od
množstva energie v batérii.
Na vozidle za jazdy funkcia časovaného
odpojenia elektropríslušenstva dočasne
deaktivuje niektoré funkcie, ako sú napríklad
klimatizácia, vyhrievanie zadného okna...
Deaktivované funkcie sa opäť automaticky
aktivujú hneď ako to podmienky dovolia.
Údržba
Správna funkčnosť ťažného zariadenia je
zabezpečená len pokiaľ je guľa a jej držiak
udržiavaná v čistom stave.
Pred umytím vozidla pomocou vysokotlakovej
vodnej trysky musí byť guľa ťažného zariadenia
odstránená a na držiaku založený ochranný
kryt.
Režim úspory energie
Systém, ktorý riadi dobu používania niektorých
funkcií z dôvodu zachovania dostatočnej
úrovne nabitia batérie.
Po vypnutí motora môžete ešte maximálne
štyridsať minút používať funkcie ako sú audio
systém a telematika, stierače skla, stretávacie
svetlá, stropné osvetlenie atď.
Prepnutie na tento režim
Na displeji združeného prístroja sa zobrazí
správa o prechode do úsporného režimu a
pôvodne aktívne funkcie sa vyradia z činnosti.Ak v danom okamihu práve používate
telefón, váš hovor bude pokračovať po
dobu približne 10 minút prostredníctvom
bezdrôtovej súpravy vášho autorádia.
Opustenie režimu
Tieto funkcie budú opätovne automaticky
aktivované pri následnom použití vozidla.
Ak si želáte použiť tieto funkcie hneď,
naštartujte motor a ponechajte ho v chode:
-
p
o dobu menej ako desať minút na účely
používania výbavy počas približne piatich
minút,
-

p
o dobu viac ako desať minút na účely
používania výbavy počas približne
tridsiatich minút.
Dodržiavajte čas uvedenia motora do chodu,
aby ste zabezpečili správne dobitie batérie.
Nepoužívajte opakované a zdĺhavé
naštartovanie motora pre dobitie batérie.
Vybitá batéria neumožňuje naštartovať
motor.
Viac informácií o 12 V batérii nájdete v
príslušnej kapitole.
Praktick

253

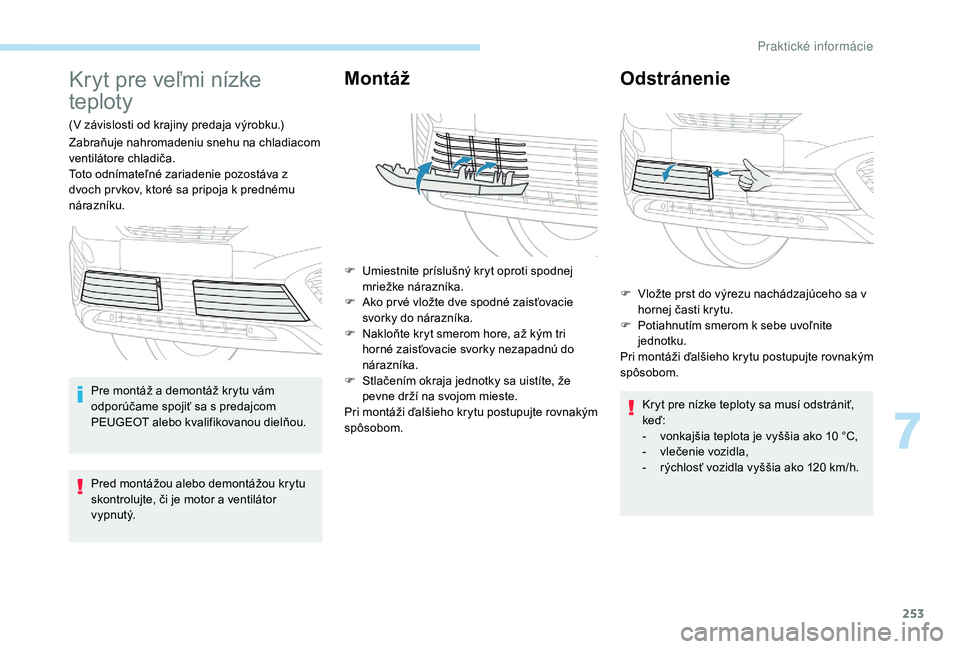

Kryt pre veľmi nízke
teploty
(V závislosti od krajiny predaja výrobku.)
Zabraňuje nahromadeniu snehu na chladiacom
ventilátore chladiča.
Toto odnímateľné zariadenie pozostáva z
dvoch pr vkov, ktoré sa pripoja k prednému
nárazníku.Pre montáž a demontáž krytu vám
odporúčame spojiť sa s predajcom
PEUGEOT alebo kvalifikovanou dielňou.
Pred montážou alebo demontážou krytu
skontrolujte, či je motor a ventilátor
vypnutý.
Montáž
F Umiestnite príslušný kryt oproti spodnej mriežke nárazníka.
F

A
ko pr vé vložte dve spodné zaisťovacie
svorky do nárazníka.
F

N
akloňte kryt smerom hore, až kým tri
horné zaisťovacie svorky nezapadnú do
nárazníka.
F

S
tlačením okraja jednotky sa uistíte, že
pevne drží na svojom mieste.
Pri montáži ďalšieho krytu postupujte rovnakým
spôsobom.
Odstránenie
F Vložte prst do výrezu nachádzajúceho sa v hornej časti krytu.
F

P
otiahnutím smerom k sebe uvoľnite
jednotku.
Pri montáži ďalšieho krytu postupujte rovnakým
spôsobom.
Kryt pre nízke teploty sa musí odstrániť,
keď:
-

v
onkajšia teplota je vyššia ako 10 °C,
-

v
lečenie vozidla,
-

r
ýchlosť vozidla vyššia ako 120 km/h.
7
P

254

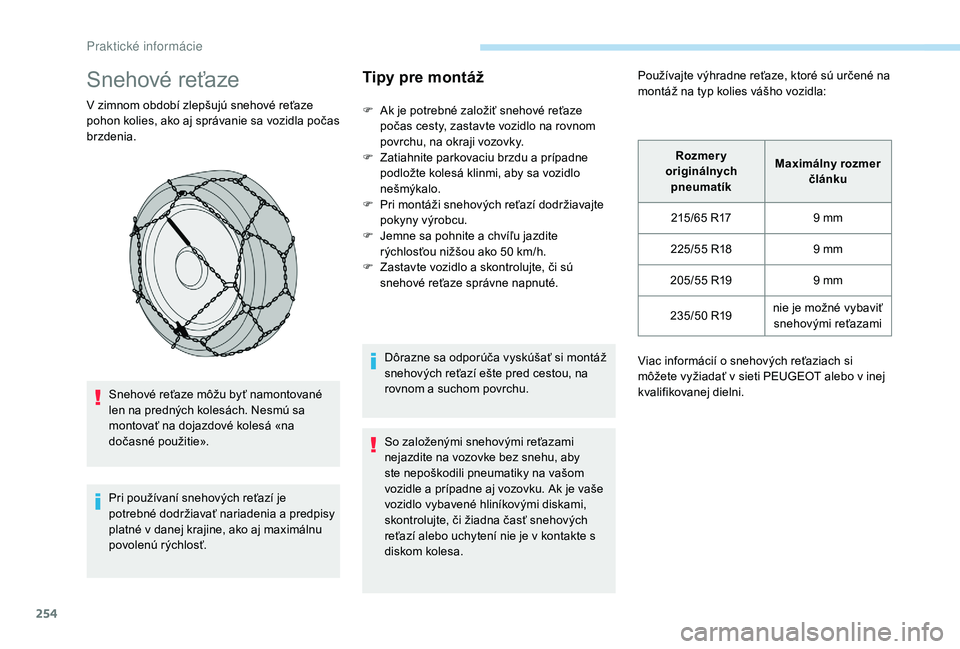

Snehové reťaze
V zimnom období zlepšujú snehové reťaze
pohon kolies, ako aj správanie sa vozidla počas
brzdenia.Snehové reťaze môžu byť namontované
len na predných kolesách. Nesmú sa
montovať na dojazdové kolesá «na
dočasné použitie».
Pri používaní snehových reťazí je
potrebné dodržiavať nariadenia a predpisy
platné v danej krajine, ako aj maximálnu
povolenú rýchlosť.
Tipy pre montáž
F Ak je potrebné založiť snehové reťaze počas cesty, zastavte vozidlo na rovnom
povrchu, na okraji vozovky.
F

Z
atiahnite parkovaciu brzdu a prípadne
podložte kolesá klinmi, aby sa vozidlo
nešmýkalo.
F

P
ri montáži snehových reťazí dodržiavajte
pokyny výrobcu.
F

J
emne sa pohnite a chvíľu jazdite
rýchlosťou nižšou ako 50 km/h.
F

Z
astavte vozidlo a skontrolujte, či sú
snehové reťaze správne napnuté.
Dôrazne sa odporúča vyskúšať si montáž
snehových reťazí ešte pred cestou, na
rovnom a suchom povrchu.
So založenými snehovými reťazami
nejazdite na vozovke bez snehu, aby
ste nepoškodili pneumatiky na vašom
vozidle a prípadne aj vozovku. Ak je vaše
vozidlo vybavené hliníkovými diskami,
skontrolujte, či žiadna časť snehových
reťazí alebo uchytení nie je v kontakte s
diskom kolesa. Používajte výhradne reťaze, ktoré sú určené na
montáž na typ kolies vášho vozidla:
Rozmer y
originálnych pneumatík Maximálny rozmer
článku
215/65 R17 9 mm
225/55 R18 9 mm
205/55 R19 9 mm
235/50 R19 nie je možné vybaviť
snehovými reťazami
Viac informácií o snehových reťaziach si
môžete vyžiadať v sieti PEUGEOT alebo v inej
kvalifikovanej dielni.
P

255

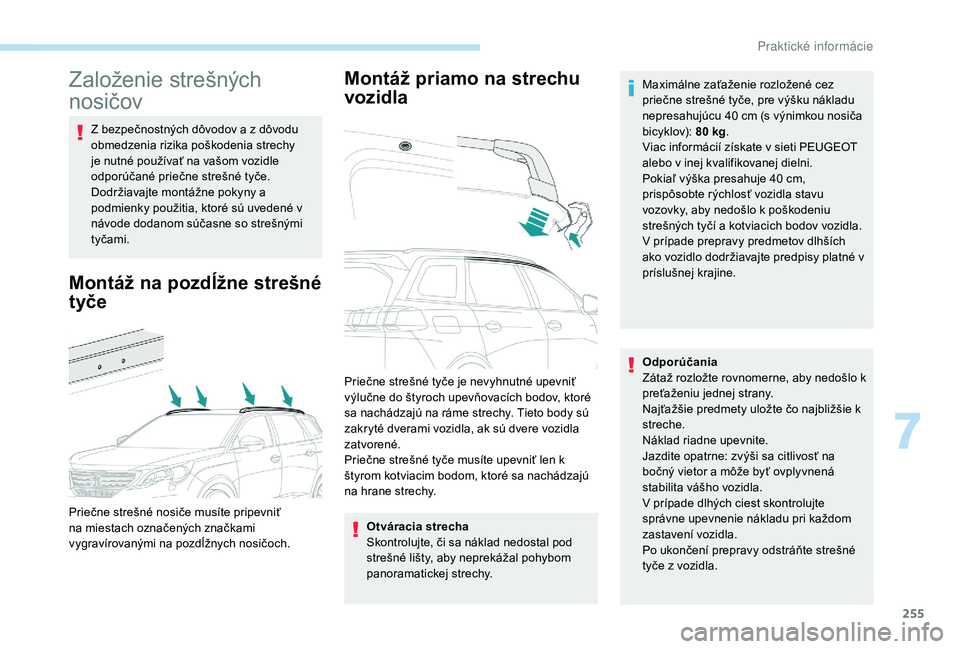

Založenie strešných
nosičov
Z bezpečnostných dôvodov a z dôvodu
obmedzenia rizika poškodenia strechy
je nutné používať na vašom vozidle
odporúčané priečne strešné tyče.
Dodržiavajte montážne pokyny a
podmienky použitia, ktoré sú uvedené v
návode dodanom súčasne so strešnými
tyčami.
Montáž na pozdĺžne strešné
tyčeMontáž priamo na strechu
vozidla
Otváracia strecha
Skontrolujte, či sa náklad nedostal pod
strešné lišty, aby neprekážal pohybom
panoramatickej strechy.
Priečne strešné nosiče musíte pripevniť
na miestach označených značkami
vygravírovanými na pozdĺžnych nosičoch. Priečne strešné tyče je nevyhnutné upevniť
výlučne do štyroch upevňovacích bodov, ktoré
sa nachádzajú na ráme strechy. Tieto body sú
zakryté dverami vozidla, ak sú dvere vozidla
zatvorené.
Priečne strešné tyče musíte upevniť len k
štyrom kotviacim bodom, ktoré sa nachádzajú
na hrane strechy.
Odporúčania
Zátaž rozložte rovnomerne, aby nedošlo k
preťaženiu jednej strany.
Najťažšie predmety uložte čo najbližšie k
streche.
Náklad riadne upevnite.
Jazdite opatrne: zvýši sa citlivosť na
bočný vietor a môže byť ovplyvnená
stabilita vášho vozidla.
V prípade dlhých ciest skontrolujte
správne upevnenie nákladu pri každom
zastavení vozidla.
Po ukončení prepravy odstráňte strešné
tyče z vozidla. Maximálne zaťaženie rozložené cez
priečne strešné tyče, pre výšku nákladu
nepresahujúcu 40 cm (s výnimkou nosiča
bicyklov): 80 kg
.
Viac informácií získate v sieti PEUGEOT
alebo v inej kvalifikovanej dielni.
Pokiaľ výška presahuje 40 cm,
prispôsobte rýchlosť vozidla stavu
vozovky, aby nedošlo k poškodeniu
strešných tyčí a kotviacich bodov vozidla.
V prípade prepravy predmetov dlhších
ako vozidlo dodržiavajte predpisy platné v
príslušnej krajine.
7
P

256

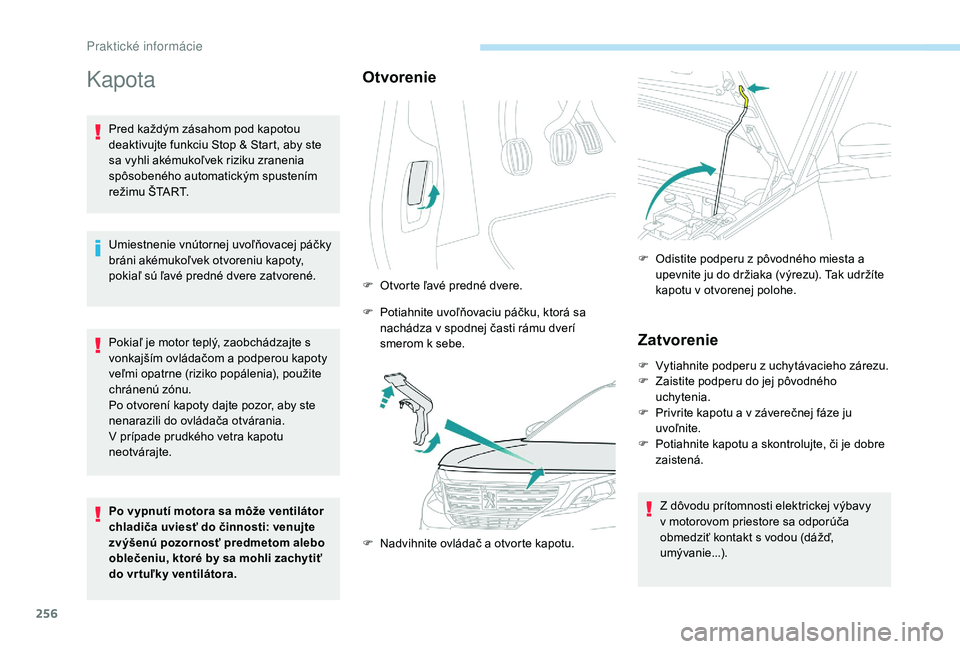

Kapota
Pred každým zásahom pod kapotou
deaktivujte funkciu Stop & Start, aby ste
sa vyhli akémukoľvek riziku zranenia
spôsobeného automatickým spustením
režimu ŠTART.
Umiestnenie vnútornej uvoľňovacej páčky
bráni akémukoľvek otvoreniu kapoty,
pokiaľ sú ľavé predné dvere zatvorené.
Pokiaľ je motor teplý, zaobchádzajte s
vonkajším ovládačom a podperou kapoty
veľmi opatrne (riziko popálenia), použite
chránenú zónu.
Po otvorení kapoty dajte pozor, aby ste
nenarazili do ovládača otvárania.
V prípade prudkého vetra kapotu
neotvárajte.
Po vypnutí motora sa môže ventilátor
chladiča uviesť do činnosti: venujte
zvýšenú pozornosť predmetom alebo
oblečeniu, ktoré by sa mohli zachytiť
do vr tuľky ventilátora.
Otvorenie
F Otvorte ľavé predné dvere.
F
P
otiahnite uvoľňovaciu páčku, ktorá sa
nachádza v spodnej časti rámu dverí
smerom k sebe.
F

N
advihnite ovládač a otvorte kapotu. F

O
distite podperu z pôvodného miesta a
upevnite ju do držiaka (výrezu). Tak udržíte
kapotu v otvorenej polohe.
Zatvorenie
F Vytiahnite podperu z uchytávacieho zárezu.
F Z aistite podperu do jej pôvodného
uchytenia.
F

P
rivrite kapotu a v záverečnej fáze ju
uvoľnite.
F

P
otiahnite kapotu a skontrolujte, či je dobre
zaistená.
Z dôvodu prítomnosti elektrickej výbavy
v motorovom priestore sa odporúča
obmedziť kontakt s vodou (dážď,
umývanie...).
Praktick

257

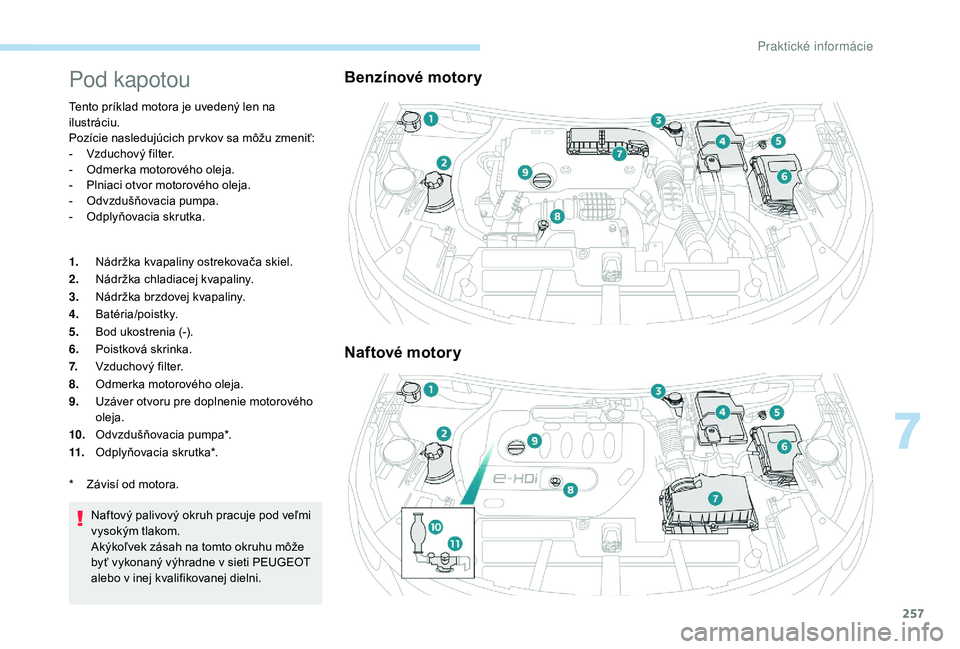

Pod kapotou
Tento príklad motora je uvedený len na
ilustráciu.
Pozície nasledujúcich pr vkov sa môžu zmeniť:
-
Vz
duchový filter.
-

O
dmerka motorového oleja.
-

P
lniaci otvor motorového oleja.
-

O
dvzdušňovacia pumpa.
-

O
dplyňovacia skrutka.
1. Nádržka kvapaliny ostrekovača skiel.
2. Nádržka chladiacej kvapaliny.
3. Nádržka brzdovej kvapaliny.
4. Batéria/poistky.
5. Bod ukostrenia (-).
6. Poistková skrinka.
7. Vzduchový filter.
8. Odmerka motorového oleja.
9. Uzáver otvoru pre doplnenie motorového
oleja.
10. Odvzdušňovacia pumpa*.
11. Odplyňovacia skrutka*.
Naftový palivový okruh pracuje pod veľmi
vysokým tlakom.
Akýkoľvek zásah na tomto okruhu môže
byť vykonaný výhradne v sieti PEUGEOT
alebo v inej kvalifikovanej dielni.
Benzínové motory
Naftové motory
* Závisí od motora.
7
Praktick

258

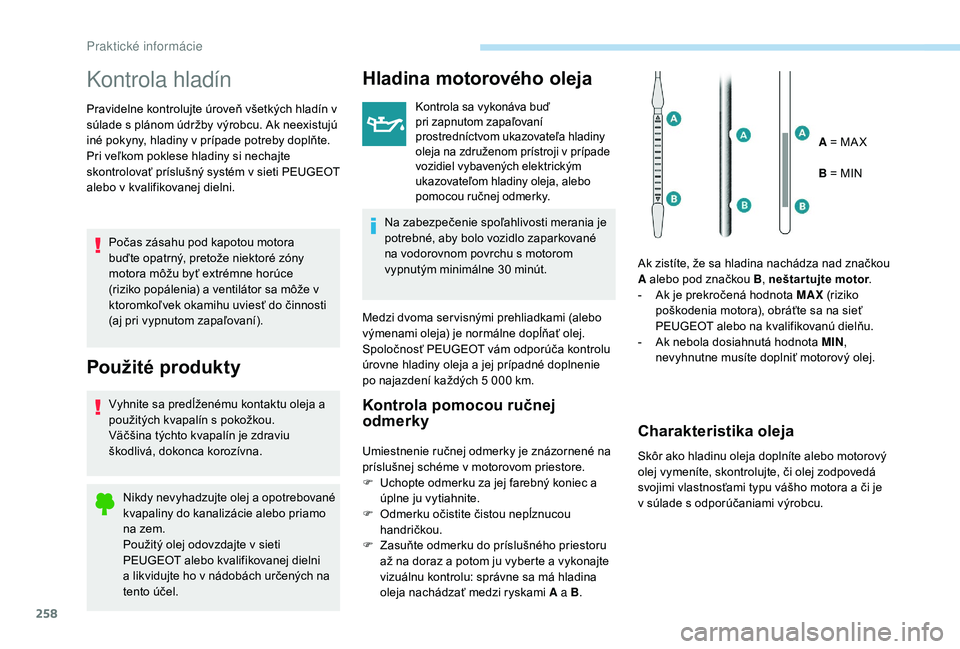

Kontrola hladín
Pravidelne kontrolujte úroveň všetkých hladín v
súlade s plánom údržby výrobcu. Ak neexistujú
iné pokyny, hladiny v prípade potreby doplňte.
Pri veľkom poklese hladiny si nechajte
skontrolovať príslušný systém v sieti PEUGEOT
alebo v kvalifikovanej dielni.Počas zásahu pod kapotou motora
buďte opatrný, pretože niektoré zóny
motora môžu byť extrémne horúce
(riziko popálenia) a ventilátor sa môže v
ktoromkoľvek okamihu uviesť do činnosti
(aj pri vypnutom zapaľovaní).
Použité produkty
Vyhnite sa predĺženému kontaktu oleja a
použitých kvapalín s pokožkou.
Väčšina týchto kvapalín je zdraviu
škodlivá, dokonca korozívna.Nikdy nevyhadzujte olej a opotrebované
kvapaliny do kanalizácie alebo priamo
na zem.
Použitý olej odovzdajte v sieti
PEUGEOT alebo kvalifikovanej dielni
a likvidujte ho v nádobách určených na
tento účel.
Hladina motorového oleja
Kontrola sa vykonáva buď
pri zapnutom zapaľovaní
prostredníctvom ukazovateľa hladiny
oleja na združenom prístroji v prípade
vozidiel vybavených elektrickým
ukazovateľom hladiny oleja, alebo
pomocou ručnej odmerky.
Na zabezpečenie spoľahlivosti merania je
potrebné, aby bolo vozidlo zaparkované
na vodorovnom povrchu s motorom
vypnutým minimálne 30 minút.
Medzi dvoma ser visnými prehliadkami (alebo
výmenami oleja) je normálne dopĺňať olej.
Spoločnosť PEUGEOT vám odporúča kontrolu
úrovne hladiny oleja a jej prípadné doplnenie
po najazdení každých 5
000 km.
Kontrola pomocou ručnej
odmerky
Umiestnenie ručnej odmerky je znázornené na
príslušnej schéme v motorovom priestore.
F
U
chopte odmerku za jej farebný koniec a
úplne ju vytiahnite.
F

O
dmerku očistite čistou nepĺznucou
handričkou.
F

Z
asuňte odmerku do príslušného priestoru
až na doraz a potom ju vyberte a vykonajte
vizuálnu kontrolu: správne sa má hladina
oleja nachádzať medzi ryskami A a B . A = MA X
B = MIN
Ak zistíte, že sa hladina nachádza nad značkou
A alebo pod značkou B , neštartujte motor.
-
A
k je prekročená hodnota MAX
(riziko
poškodenia motora), obráťte sa na sieť
PEUGEOT alebo na kvalifikovanú dielňu.
-
A
k nebola dosiahnutá hodnota MIN
,
nevyhnutne musíte doplniť motorový olej.
Charakteristika oleja
Skôr ako hladinu oleja doplníte alebo motorový
olej vymeníte, skontrolujte, či olej zodpovedá
svojimi vlastnosťami typu vášho motora a či je
v súlade s odporúčaniami výrobcu.
Praktick
