229

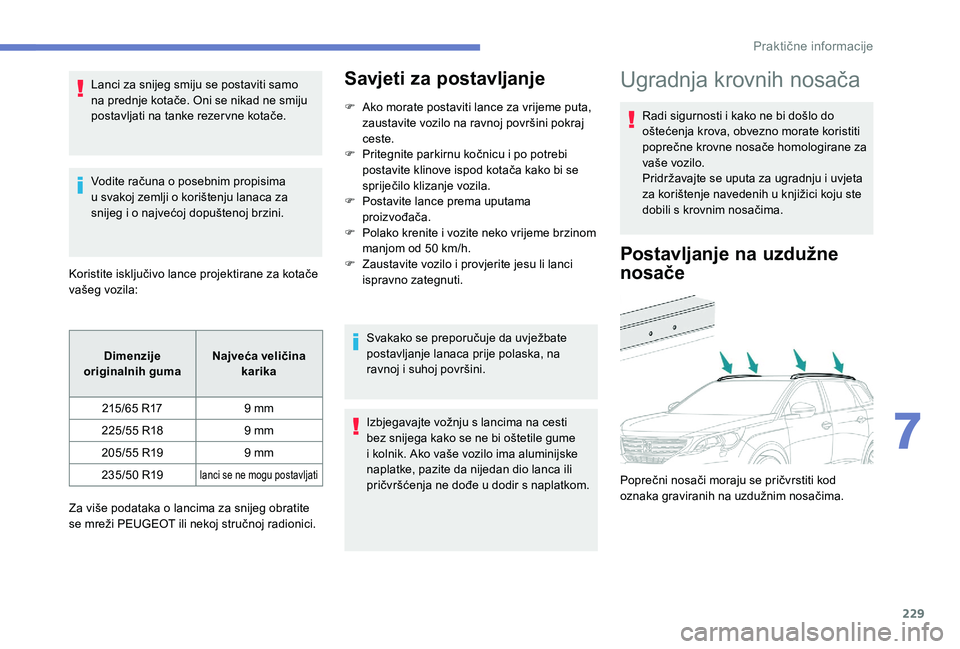

Lanci za snijeg smiju se postaviti samo
na prednje kotače. Oni se nikad ne smiju
postavljati na tanke rezer vne kotače.
Vodite računa o posebnim propisima
u
svakoj zemlji o korištenju lanaca za
snijeg i
o najvećoj dopuštenoj brzini.
Koristite isključivo lance projektirane za kotače
vašeg vozila:Savjeti za postavljanje
F Ako morate postaviti lance za vrijeme puta, zaustavite vozilo na ravnoj površini pokraj
ceste.
F

P
ritegnite parkirnu kočnicu i po potrebi
postavite klinove ispod kotača kako bi se
spriječilo klizanje vozila.
F

P
ostavite lance prema uputama
proizvođača.
F

P
olako krenite i vozite neko vrijeme brzinom
manjom od 50
km/h.
F

Z
austavite vozilo i provjerite jesu li lanci
ispravno zategnuti.
Svakako se preporučuje da uvježbate
postavljanje lanaca prije polaska, na
ravnoj i
suhoj površini.
Izbjegavajte vožnju s
lancima na cesti
bez snijega kako se ne bi oštetile gume
i
kolnik. Ako vaše vozilo ima aluminijske
naplatke, pazite da nijedan dio lanca ili
pričvršćenja ne dođe u
dodir s naplatkom.
Ugradnja krovnih nosača
Radi sigurnosti i kako ne bi došlo do
o štećenja krova, obvezno morate koristiti
poprečne krovne nosače homologirane za
vaše vozilo.
Pridržavajte se uputa za ugradnju i
uvjeta
za korištenje navedenih u
knjižici koju ste
dobili s
krovnim nosačima.
Postavljanje na uzdužne
nosače
Dimenzije
originalnih guma Najveća veličina
karika
215/65
R17 9
mm
225/55
R18 9
mm
205/55
R19 9
mm
235/50
R19
lanci se ne mogu postavljati
Za više podataka o lancima za snijeg obratite
s e mreži PEUGEOT ili nekoj stručnoj radionici. Poprečni nosači moraju se pričvrstiti kod
oznaka graviranih na uzdužnim nosačima.
7
Praktične informacije

230

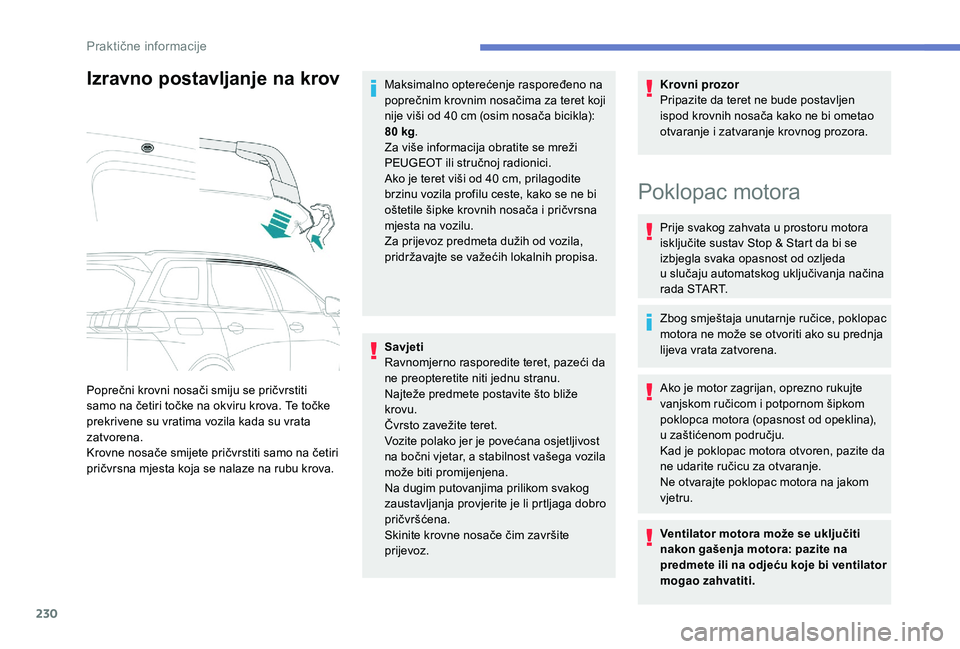

Izravno postavljanje na krov
Poprečni krovni nosači smiju se pričvrstiti
samo na četiri točke na okviru krova. Te točke
prekrivene su vratima vozila kada su vrata
zatvorena.
Krovne nosače smijete pričvrstiti samo na četiri
pričvrsna mjesta koja se nalaze na rubu krova.Maksimalno opterećenje raspoređeno na
poprečnim krovnim nosačima za teret koji
nije viši od 40
cm (osim nosača bicikla):
80 kg
.
Za više informacija obratite se mreži
PEUGEOT ili stručnoj radionici.
Ako je teret viši od 40 cm, prilagodite
brzinu vozila profilu ceste, kako se ne bi
oštetile šipke krovnih nosača i pričvrsna
mjesta na vozilu.
Za prijevoz predmeta dužih od vozila,
pridržavajte se važećih lokalnih propisa.
Savjeti
Ravnomjerno rasporedite teret, pazeći da
ne preopteretite niti jednu stranu.
Najteže predmete postavite što bliže
krovu.
Čvrsto zavežite teret.
Vozite polako jer je povećana osjetljivost
na bočni vjetar, a stabilnost vašega vozila
može biti promijenjena.
Na dugim putovanjima prilikom svakog
zaustavljanja provjerite je li prtljaga dobro
pričvršćena.
Skinite krovne nosače čim završite
prijevoz. Krovni prozor
Pripazite da teret ne bude postavljen
ispod krovnih nosača kako ne bi ometao
otvaranje i
zatvaranje krovnog prozora.
Poklopac motora
Prije svakog zahvata u prostoru motora
i sključite sustav Stop & Start da bi se
izbjegla svaka opasnost od ozljeda
u
slučaju automatskog uključivanja načina
rada START.
Zbog smještaja unutarnje ručice, poklopac
motora ne može se otvoriti ako su prednja
lijeva vrata zatvorena.
Ako je motor zagrijan, oprezno rukujte
vanjskom ručicom i
potpornom šipkom
poklopca motora (opasnost od opeklina),
u zaštićenom području.
Kad je poklopac motora otvoren, pazite da
ne udarite ručicu za otvaranje.
Ne otvarajte poklopac motora na jakom
vjetru.
Ventilator motora može se uključiti
nakon gašenja motora: pazite na
predmete ili na odjeću koje bi ventilator
mogao zahvatiti.
Praktične informacije

231

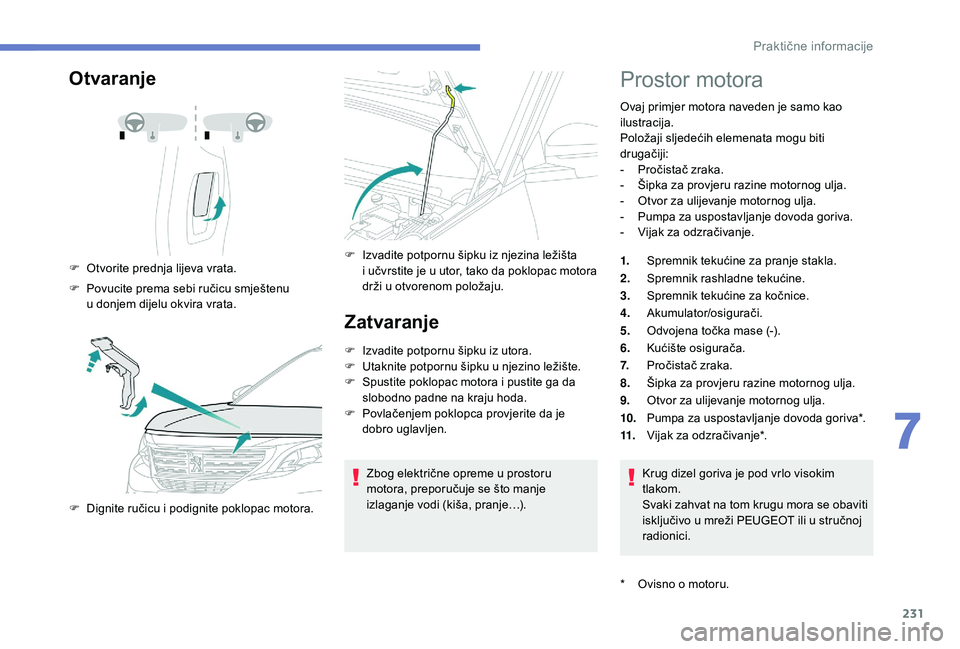

Otvaranje
F Otvorite prednja lijeva vrata.
F
P
ovucite prema sebi ručicu smještenu
u
donjem dijelu okvira vrata.
F

D
ignite ručicu i podignite poklopac motora. F
I zvadite potpornu šipku iz njezina ležišta
i učvrstite je u utor, tako da poklopac motora
drži u
otvorenom položaju.
Zatvaranje
F Izvadite potpornu šipku iz utora.
F U taknite potpornu šipku u njezino ležište.
F

S
pustite poklopac motora i pustite ga da
slobodno padne na kraju hoda.
F

P
ovlačenjem poklopca provjerite da je
dobro uglavljen.
Zbog električne opreme u
prostoru
motora, preporučuje se što manje
izlaganje vodi (kiša, pranje…).
Prostor motora
Ovaj primjer motora naveden je samo kao
ilustracija.
Položaji sljedećih elemenata mogu biti
drugačiji:
-

P
ročistač zraka.
-

Š
ipka za provjeru razine motornog ulja.
-

O
tvor za ulijevanje motornog ulja.
-

P
umpa za uspostavljanje dovoda goriva.
-

V
ijak za odzračivanje.
1. Spremnik tekućine za pranje stakla.
2. Spremnik rashladne tekućine.
3. Spremnik tekućine za kočnice.
4. Akumulator/osigurači.
5. Odvojena točka mase (-).
6. Kućište osigurača.
7. Pročistač zraka.
8. Šipka za provjeru razine motornog ulja.
9. Otvor za ulijevanje motornog ulja.
10. Pumpa za uspostavljanje dovoda goriva*.
11. Vijak za odzračivanje*.
Krug dizel goriva je pod vrlo visokim
tlakom.
Svaki zahvat na tom krugu mora se obaviti
isključivo u
mreži PEUGEOT ili u stručnoj
radionici.
*

O
visno o motoru.
7
Praktične informacije

232

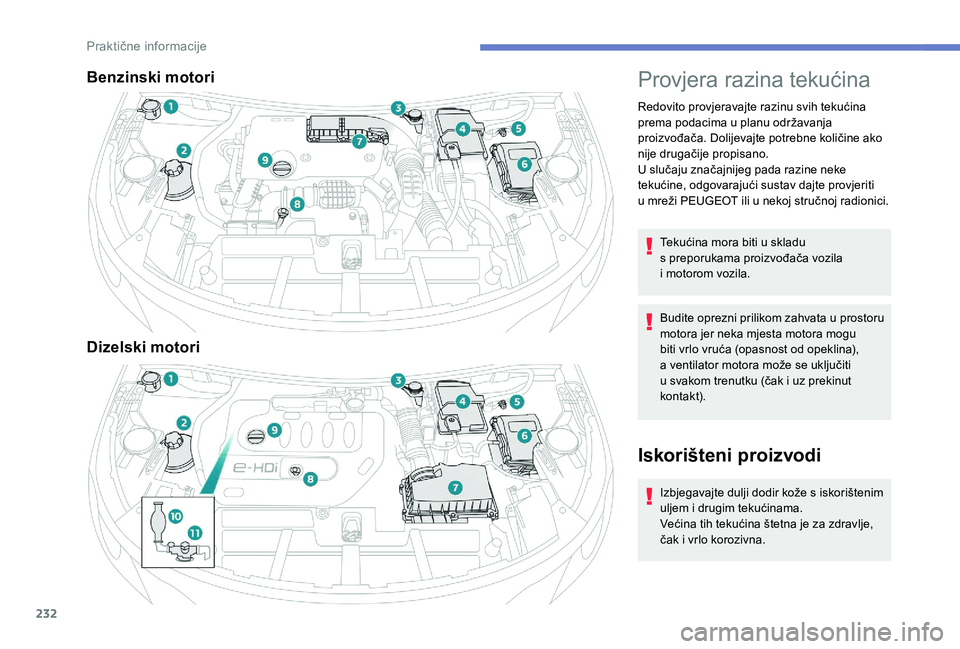

Benzinski motori
Dizelski motoriProvjera razina tekućina
Redovito provjeravajte razinu svih tekućina
prema podacima u planu održavanja
proizvođača. Dolijevajte potrebne količine ako
nije drugačije propisano.
U slučaju značajnijeg pada razine neke
tekućine, odgovarajući sustav dajte provjeriti
u
mreži PEUGEOT ili u nekoj stručnoj radionici.
Tekućina mora biti u
skladu
s
preporukama proizvođača vozila
i
motorom vozila.
Budite oprezni prilikom zahvata u
prostoru
motora jer neka mjesta motora mogu
biti vrlo vruća (opasnost od opeklina),
a ventilator motora može se uključiti
u
svakom trenutku (čak i uz prekinut
kontak t).
Iskorišteni proizvodi
Izbjegavajte dulji dodir kože s iskorištenim
u ljem i drugim tekućinama.
Većina tih tekućina štetna je za zdravlje,
čak i
vrlo korozivna.
Praktične informacije

233
Iskorišteno ulje i druge tekućine ne
i zlijevajte u kanalizaciju ili po tlu.
Iskorišteno ulje odnesite u
mrežu
PEUGEOT ili stručnu radionicu i
odložite
ga u
odlagalištima namijenjenim za tu
svrhu.

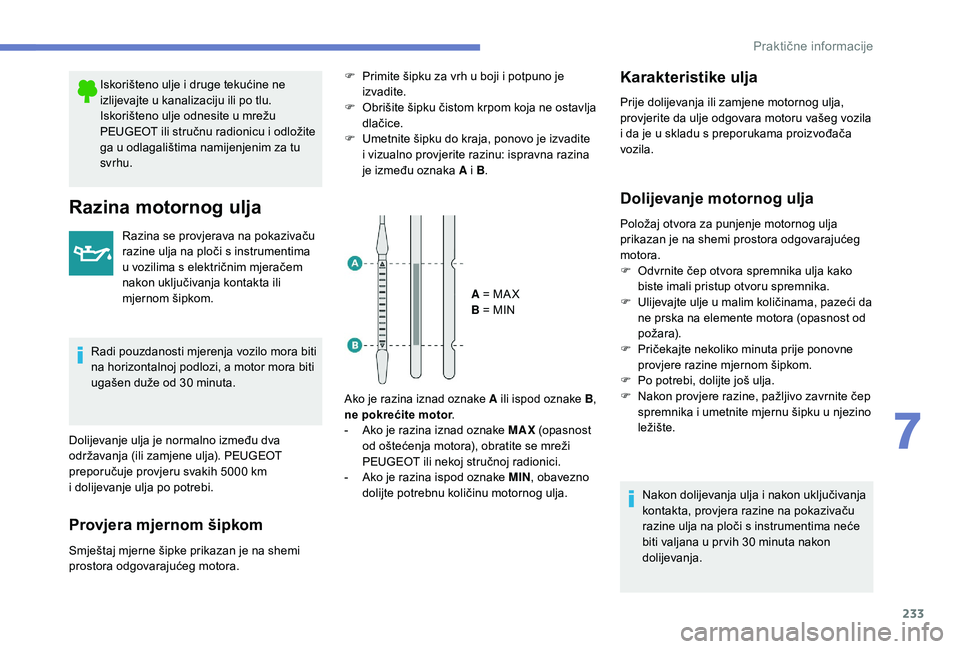

Razina motornog ulja
Razina se provjerava na pokazivaču
razine ulja na ploči s instrumentima
u
vozilima s električnim mjeračem
nakon uključivanja kontakta ili
mjernom šipkom.
Radi pouzdanosti mjerenja vozilo mora biti
na horizontalnoj podlozi, a motor mora biti
ugašen duže od 30
minuta.
Dolijevanje ulja je normalno između dva
održavanja (ili zamjene ulja). PEUGEOT
preporučuje provjeru svakih 5000
km
i

dolijevanje ulja po potrebi.
Provjera mjernom šipkom
F Primite šipku za vrh u boji i potpuno je
izvadite.
F

O
brišite šipku čistom krpom koja ne ostavlja
dlačice.
F

U
metnite šipku do kraja, ponovo je izvadite
i
vizualno provjerite razinu: ispravna razina
je između oznaka A i
B.
A = MA X
B = MIN
Ako je razina iznad oznake A ili ispod oznake B ,
ne pokrećite motor .
- Ako je razina iznad oznake MAX (opasnost
od oštećenja motora), obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.
-

A
ko je razina ispod oznake MIN , obavezno
dolijte potrebnu količinu motornog ulja.
Karakteristike ulja
Prije dolijevanja ili zamjene motornog ulja,
provjerite da ulje odgovara motoru vašeg vozila
i
da je u skladu s preporukama proizvođača
vozila.
Dolijevanje motornog ulja
Položaj otvora za punjenje motornog ulja
prikazan je na shemi prostora odgovarajućeg
motora.
F

O
dvrnite čep otvora spremnika ulja kako
biste imali pristup otvoru spremnika.
F

U
lijevajte ulje u malim količinama, pazeći da
ne prska na elemente motora (opasnost od
požara).
F

P
ričekajte nekoliko minuta prije ponovne
provjere razine mjernom šipkom.
F

P
o potrebi, dolijte još ulja.
F

N
akon provjere razine, pažljivo zavrnite čep
spremnika i
umetnite mjernu šipku u njezino
ležište.
Nakon dolijevanja ulja i
nakon uključivanja
kontakta, provjera razine na pokazivaču
razine ulja na ploči s
instrumentima neće
biti valjana u
pr vih 30 minuta nakon
dolijevanja.
Smještaj mjerne šipke prikazan je na shemi
prostora odgovarajućeg motora.
7
Praktične informacije

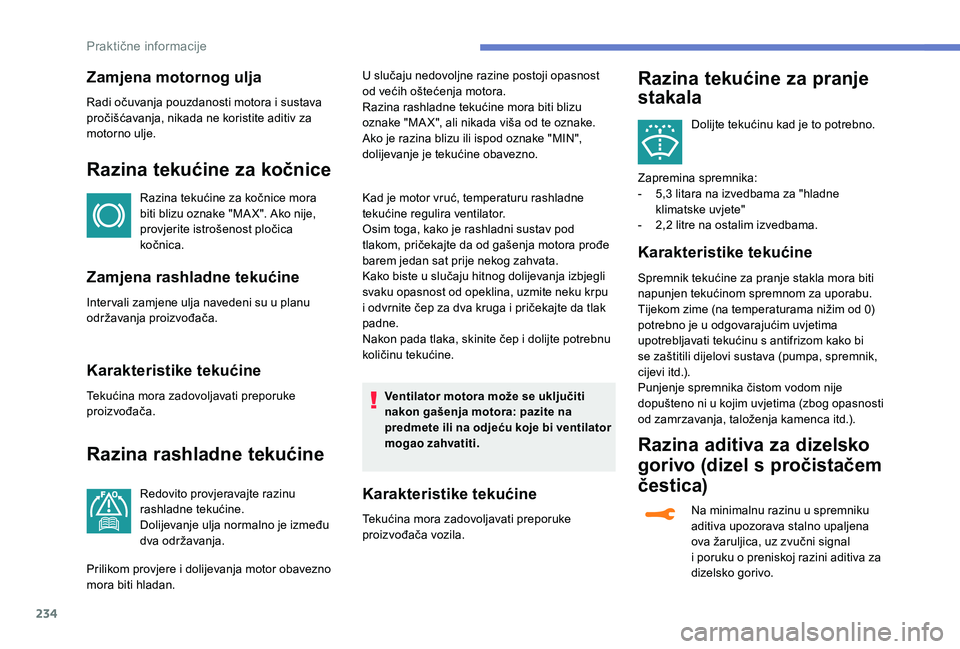

234
Zamjena motornog ulja
Radi očuvanja pouzdanosti motora i sustava
p ročišćavanja, nikada ne koristite aditiv za
motorno ulje.
Razina tekućine za kočnice
Razina tekućine za kočnice mora
biti blizu oznake "MA X". Ako nije,
provjerite istrošenost pločica
kočnica.
Zamjena rashladne tekućine
Inter vali zamjene ulja navedeni su u planu
o državanja proizvođača.
Karakteristike tekućine
Tekućina mora zadovoljavati preporuke
proizvođača.
Razina rashladne tekućine
Redovito provjeravajte razinu
rashladne tekućine.
Dolijevanje ulja normalno je između
dva održavanja. U slučaju nedovoljne razine postoji opasnost
od većih oštećenja motora.
Razina rashladne tekućine mora biti blizu
oznake "MA X", ali nikada viša od te oznake.
Ako je razina blizu ili ispod oznake "MIN",
dolijevanje je tekućine obavezno.
Kad je motor vruć, temperaturu rashladne
tekućine regulira ventilator.
Osim toga, kako je rashladni sustav pod
tlakom, pričekajte da od gašenja motora prođe
barem jedan sat prije nekog zahvata.
Kako biste u
slučaju hitnog dolijevanja izbjegli
svaku opasnost od opeklina, uzmite neku krpu
i odvrnite čep za dva kruga i pričekajte da tlak
padne.
Nakon pada tlaka, skinite čep i dolijte potrebnu
količinu tekućine.
Ventilator motora može se uključiti
nakon gašenja motora: pazite na
predmete ili na odjeću koje bi ventilator
mogao zahvatiti.Karakteristike tekućine
Tekućina mora zadovoljavati preporuke
proizvođača vozila.
Razina tekućine za pranje
stakala
Prilikom provjere i dolijevanja motor obavezno
m ora biti hladan. Dolijte tekućinu kad je to potrebno.
Zapremina spremnika:
-
5
,3 litara na izvedbama za "hladne
klimatske uvjete"
-
2
,2 litre na ostalim izvedbama.
Karakteristike tekućine
Spremnik tekućine za pranje stakla mora biti
napunjen tekućinom spremnom za uporabu.
Tijekom zime (na temperaturama nižim od 0)
potrebno je u
odgovarajućim uvjetima
upotrebljavati tekućinu s
antifrizom kako bi
se zaštitili dijelovi sustava (pumpa, spremnik,
cijevi itd.).
Punjenje spremnika čistom vodom nije
dopušteno ni u
kojim uvjetima (zbog opasnosti
od zamrzavanja, taloženja kamenca itd.).
Razina aditiva za dizelsko
gorivo (dizel s
p
ročistačem
čestica)
Na minimalnu razinu u spremniku
a ditiva upozorava stalno upaljena
ova žaruljica, uz zvučni signal
i
poruku o preniskoj razini aditiva za
dizelsko gorivo.
Praktične informacije

235

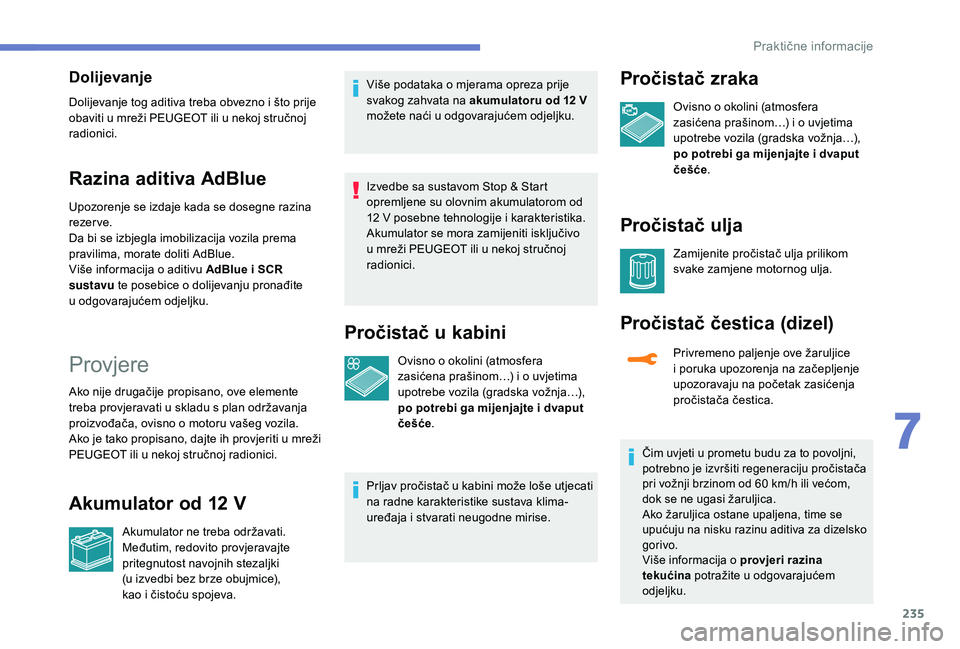

Dolijevanje
Dolijevanje tog aditiva treba obvezno i što prije
o baviti u mreži PEUGEOT ili u nekoj stručnoj
radionici.
Razina aditiva AdBlue
Upozorenje se izdaje kada se dosegne razina
rezer ve.
Da bi se izbjegla imobilizacija vozila prema
pravilima, morate doliti AdBlue.
Više informacija o
aditivu AdBlue i SCR
sustavu te posebice o
dolijevanju pronađite
u
odgovarajućem odjeljku.
Provjere
Ako nije drugačije propisano, ove elemente
treba provjeravati u skladu s plan održavanja
proizvođača, ovisno o
motoru vašeg vozila.
Ako je tako propisano, dajte ih provjeriti u
mreži
PEUGEOT ili u
nekoj stručnoj radionici.
Akumulator od 12 V
Akumulator ne treba održavati.
Međutim, redovito provjeravajte
pritegnutost navojnih stezaljki
(u izvedbi bez brze obujmice),
kao i čistoću spojeva. Više podataka o
mjerama opreza prije
svakog zahvata na akumulatoru od 12 V
možete naći u odgovarajućem odjeljku.
Izvedbe sa sustavom Stop & Start
opremljene su olovnim akumulatorom od
12 V posebne tehnologije i karakteristika.
Akumulator se mora zamijeniti isključivo
u mreži PEUGEOT ili u nekoj stručnoj
radionici.
Pročistač u kabini
Ovisno o okolini (atmosfera
z asićena prašinom…) i o uvjetima
upotrebe vozila (gradska vožnja…),
po potrebi ga mijenjajte i
dvaput
češće .
Prljav pročistač u
kabini može loše utjecati
na radne karakteristike sustava klima-
uređaja i
stvarati neugodne mirise.
Pročistač zraka
Ovisno o okolini (atmosfera
z asićena prašinom…) i o uvjetima
upotrebe vozila (gradska vožnja…),
po potrebi ga mijenjajte i
dvaput
češće .
Pročistač ulja
Zamijenite pročistač ulja prilikom
svake zamjene motornog ulja.
Pročistač čestica (dizel)
Privremeno paljenje ove žaruljice
i
poruka upozorenja na začepljenje
upozoravaju na početak zasićenja
pročistača čestica.
Čim uvjeti u prometu budu za to povoljni,
p otrebno je izvršiti regeneraciju pročistača
pri vožnji brzinom od 60
km/h ili većom,
dok se ne ugasi žaruljica.
Ako žaruljica ostane upaljena, time se
upućuju na nisku razinu aditiva za dizelsko
gorivo.
Više informacija o
provjeri razina
tekućina potražite u
odgovarajućem
odjeljku.
7
Praktične informacije

236

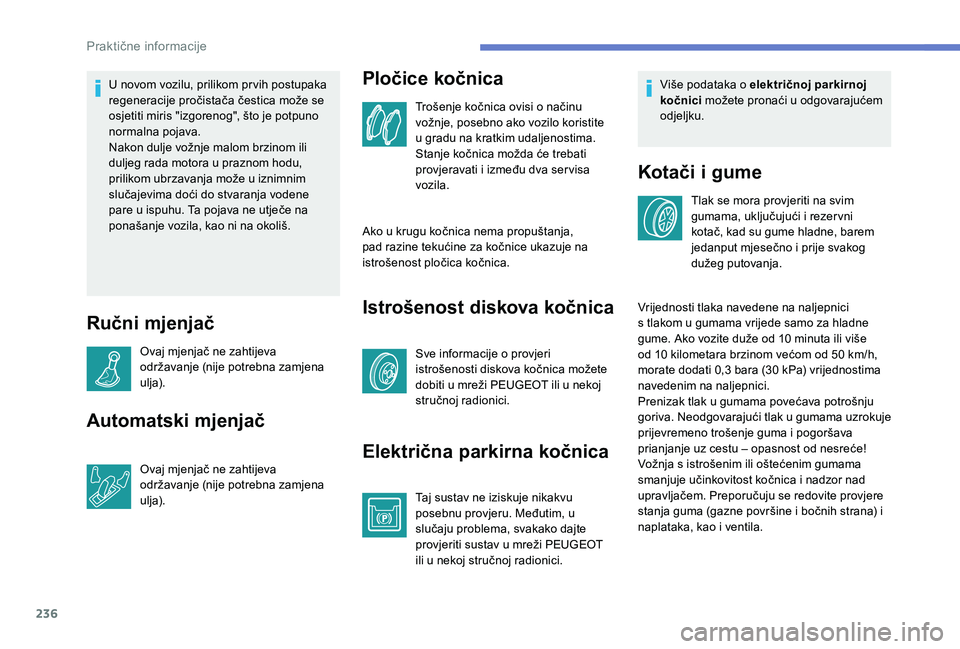

U novom vozilu, prilikom pr vih postupaka
regeneracije pročistača čestica može se
osjetiti miris "izgorenog", što je potpuno
normalna pojava.
Nakon dulje vožnje malom brzinom ili
duljeg rada motora u praznom hodu,
prilikom ubrzavanja može u
iznimnim
slučajevima doći do stvaranja vodene
pare u
ispuhu. Ta pojava ne utječe na
ponašanje vozila, kao ni na okoliš.
Ručni mjenjač
Ovaj mjenjač ne zahtijeva
održavanje (nije potrebna zamjena
ulja).
Automatski mjenjač
Ovaj mjenjač ne zahtijeva
održavanje (nije potrebna zamjena
ulja).
Pločice kočnica
Trošenje kočnica ovisi o načinu
v ožnje, posebno ako vozilo koristite
u
gradu na kratkim udaljenostima.
Stanje kočnica možda će trebati
provjeravati i
između dva ser visa
vozila.
Ako u

krugu kočnica nema propuštanja,
pad razine tekućine za kočnice ukazuje na
istrošenost pločica kočnica.
Istrošenost diskova kočnica
Sve informacije o provjeri
i strošenosti diskova kočnica možete
dobiti u
mreži PEUGEOT ili u nekoj
stručnoj radionici.
Električna parkirna kočnica
Taj sustav ne iziskuje nikakvu
posebnu provjeru. Međutim, u
slučaju problema, svakako dajte
provjeriti sustav u
mreži PEUGEOT
ili u
nekoj stručnoj radionici. Više podataka o
električnoj parkirnoj
kočnici možete pronaći u odgovarajućem
odjeljku.
Kotači i gume
Tlak se mora provjeriti na svim
gumama, uključujući i rezer vni
kotač, kad su gume hladne, barem
jedanput mjesečno i
prije svakog
dužeg putovanja.
Vrijednosti tlaka navedene na naljepnici
s

tlakom u gumama vrijede samo za hladne
gume. Ako vozite duže od 10
minuta ili više
od 10

kilometara brzinom većom od 50 km/h,
morate dodati 0,3
bara (30 kPa) vrijednostima
navedenim na naljepnici.
Prenizak tlak u
gumama povećava potrošnju
goriva. Neodgovarajući tlak u

g
umama uzrokuje
prijevremeno trošenje guma i
pogoršava
prianjanje uz cestu – opasnost od nesreće!
Vožnja s

istrošenim ili oštećenim gumama
smanjuje učinkovitost kočnica i
nadzor nad
upravljačem. Preporučuju se redovite provjere
stanja guma (gazne površine i
bočnih strana) i
naplataka, kao i
ventila.
Praktične informacije

237

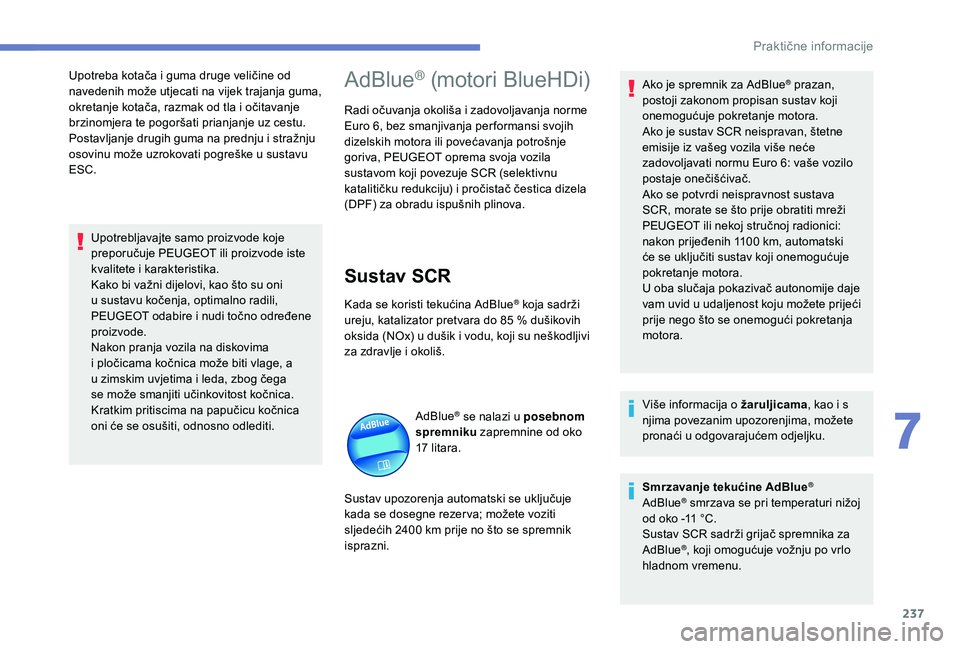

Upotreba kotača i guma druge veličine od
n avedenih može utjecati na vijek trajanja guma,
okretanje kotača, razmak od tla i
očitavanje
brzinomjera te pogoršati prianjanje uz cestu.
Postavljanje drugih guma na prednju i
stražnju
osovinu može uzrokovati pogreške u
sustavu
ESC.
Upotrebljavajte samo proizvode koje
preporučuje PEUGEOT ili proizvode iste
kvalitete i
karakteristika.
Kako bi važni dijelovi, kao što su oni
u
sustavu kočenja, optimalno radili,
PEUGEOT odabire i
nudi točno određene
proizvode.
Nakon pranja vozila na diskovima
i
pločicama kočnica može biti vlage, a
u
zimskim uvjetima i leda, zbog čega
se može smanjiti učinkovitost kočnica.
Kratkim pritiscima na papučicu kočnica
oni će se osušiti, odnosno odlediti.AdBlue® (motori BlueHDi)
Radi očuvanja okoliša i zadovoljavanja norme
E uro 6, bez smanjivanja per formansi svojih
dizelskih motora ili povećavanja potrošnje
goriva, PEUGEOT oprema svoja vozila
sustavom koji povezuje SCR (selektivnu
katalitičku redukciju) i pročistač čestica dizela
(DPF) za obradu ispušnih plinova.
Sustav SCR
Kada se koristi tekućina AdBlue® koja sadrži
ureju, katalizator pretvara do 85

% dušikovih
oksida (NOx) u dušik i

vodu, koji su neškodljivi
za zdravlje i

okoliš.
AdBlue
® se nalazi u posebnom
s
premniku zapremnine od oko
17

litara.
Sustav upozorenja automatski se uključuje
kada se dosegne rezer va; možete voziti
sljedećih 2400

km prije no što se spremnik
isprazni. Ako je spremnik za AdBlue
® prazan,
postoji zakonom propisan sustav koji
onemogućuje pokretanje motora.
Ako je sustav SCR neispravan, štetne
emisije iz vašeg vozila više neće
zadovoljavati normu Euro 6: vaše vozilo
postaje onečišćivač.
Ako se potvrdi neispravnost sustava
SCR, morate se što prije obratiti mreži
PEUGEOT ili nekoj stručnoj radionici:
nakon prijeđenih 1100

km, automatski
će se uključiti sustav koji onemogućuje
pokretanje motora.
U oba slučaja pokazivač autonomije daje
vam uvid u

udaljenost koju možete prijeći
prije nego što se onemogući pokretanja
motora.
Više informacija o

žaruljicama , kao i
s
njima povezanim upozorenjima, možete
pronaći u

odgovarajućem odjeljku.
Smrzavanje tekućine AdBlue
®
AdBlue® smrzava se pri temperaturi nižoj
od oko -11 °C.
Sustav SCR sadrži grijač spremnika za
AdBlue
®, koji omogućuje vožnju po vrlo
hladnom vremenu.
7
Praktične informacije

238
Dolijevanje tekućine
AdBlue®
Preporučuje se da se aditiv AdBlue®
dolije čim se pojavi pr vo upozorenje koje
ukazuje da je dosegnuta razina rezer ve.
Da bi se osigurao ispravan rad sustava
SCR:
-

U

potrebljavajte samo tekućinu AdBlue
®
koja je u

skladu s

normom ISO

22241.
-

N

ikada nemojte prelijevati AdBlue
®
u neki drugi spremnik jer bi izgubio
svojstva čistoće.
-
Ad

Blue
® se nikada ne smije razrjeđivati
vodom.
AdBlue
® možete nabaviti u mreži PEUGEOT ili
u

nekoj stručnoj radionici.
Isto tako, možete posjetiti benzinsku
postaju opremljenu pumpama za AdBlue
®
koje su namijenjene za osobna vozila.
Tekućina se nikada ne smije dolijevati iz
uređaja za distribuciju tekućine AdBlue
®
koji se koristi za kamione.
Preporuke za skladištenje
AdBlue® se smrzava na temperaturi od oko
-11

°C, a razlaže se na temperaturi iznad 25 °C.
Boce se trebaju čuvati na hladnom mjestu,
zaštićene od izravnog sunčevog zračenja.
Pod takvim uvjetima, tekućina se može čuvati
najmanje godinu dana.
Ako je tekućina smrznuta, može se koristiti
nakon potpunog odmrzavanja na okolnom
zraku.
Ne čuvajte spremnike tekućine AdBlue
®
u vozilu.
Mjere opreza pri uporabi
AdBlue® je otopina na bazi ureje. Ta je tekućina
nezapaljiva, bezbojna i bez mirisa (čuva se na
hladnom mjestu).
U slučaju dodira s
kožom, operite sapunom
i

tekućom vodom. U slučaju dodira s očima,
odmah obilno ispirite tekućom vodom ili
otopinom za pranje očiju najmanje 15
minuta.
Ako osjećate žarenje ili stalnu nadraženost,
obratite se liječniku.
Ako tekućinu progutate, odmah isperite usta
čistom vodom i
popijte puno vode.
U nekim uvjetima (na primjer, pri visokoj
temperaturi) ne može se isključiti mogućnost Čuvajte AdBlue
® izvan dosega djece, u
originalnom pakiranju.
Postupak
Prije dolijevanja, provjerite je li vozilo parkirano
na ravnoj horizontalnoj površini. oslobađanja amonijaka: ne udišite ga. Pare
amonijaka nadražuju sluznicu (oči, nos i grlo).
Po zimi, provjerite je li temperatura vozila viša
od -11 °C. Ako nije, AdBlue
® se smrzava i ne
m
ože se uliti u

spremnik. Parkirajte vozilo na
nekom manje hladnom mjestu na nekoliko sati
prije nadolijevanja.
U slučaju kvara uslijed nedostatka
tekućine AdBlue
®, što se potvrđuje
porukom "Dodajte AdBlue: pokretanje je
onemogućeno", dolijte najmanje 5
litara.
Nikada ne ulijevajte AdBlue
® u spremnik
dizel goriva.
Praktične informacije
