Peugeot 508 2011 Betriebsanleitung (in German)
Manufacturer: PEUGEOT, Model Year: 2011, Model line: 508, Model: Peugeot 508 2011Pages: 340, PDF-Größe: 26.52 MB
Page 131 of 340
5
129 Sicht
Lichtschalter
Bedienungselement zur Auswahl und Schaltung der verschiedenen Front- und Heckleuchten, die für die Beleuchtung und Signalgebung des Fahrzeugs sorgen.
Hauptbeleuchtung
Die verschiedenen Front- und Heckleuchten
des Fahrzeugs dienen dazu, die Sicht des
Fahrers zu verbessern und das Fahrzeug
für andere Verkehrsteilnehmer erkennbar zu
machen:
- Standlicht, um gesehen zu werden,
- Abblendlicht, um zu sehen, ohne andere
Fahrer zu blenden,
- Fernlicht, um auf freier Strecke weit sehen
zu können,
- Kurvenscheinwer fer, um Kurven besser
auszuleuchten.
Zusatzbeleuchtung
Weitere Leuchten sind für besondere
Fahrbedingungen gedacht:
- Nebelschlussleuchten, um bei Nebel
besser gesehen zu werden,
- Nebelscheinwerfer, um bei Nebel besser
sehen zu können und die Beleuchtung
an Kreuzungen und beim Parken zu
verbessern,
- Taglicht, um am Tage besser gesehen zu
werden.
Beleuchtungsautomatik
Verschiedene Beleuchtungsfunktionen sind mit
Automatikschaltung erhältlich wie die Optionen:
- Nachleuchtfunktion,
- Adaptives Kur venlicht,
- Zugangsbeleuchtung,
- Taglicht (Dämmerbeleuchtung),
- Einschaltautomatik der Beleuchtung,
- Umschaltautomatik der Beleuchtung.
Page 132 of 340
130
Sicht

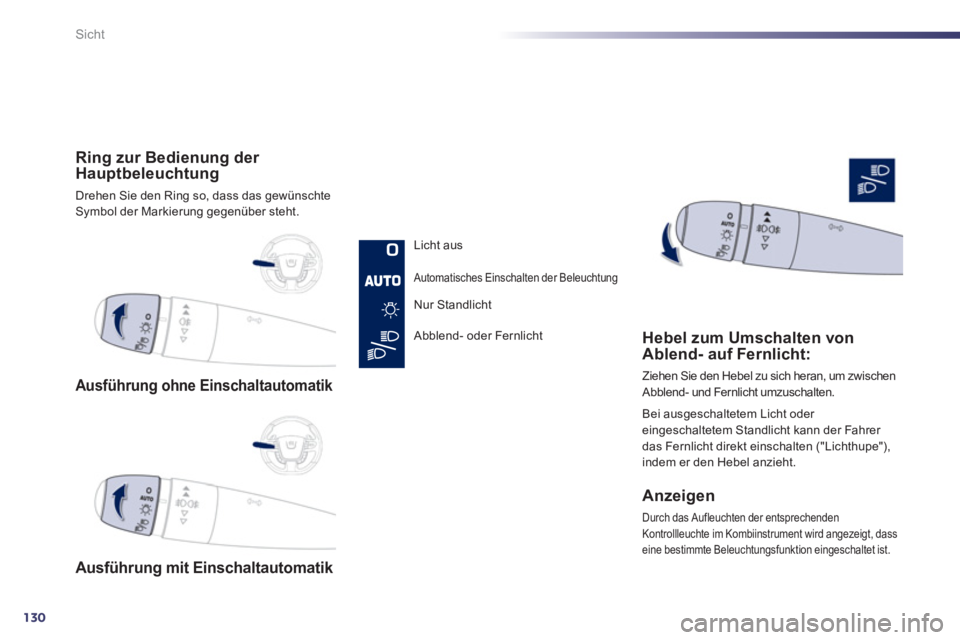

Ausführung ohne Einschaltautomatik
Ausführung mit Einschaltautomatik
Ring zur Bedienung der
Hauptbeleuchtung
Drehen Sie den Ring so, dass das gewünschte
Symbol der Markierung gegenüber steht.
Licht aus
Automatisches Einschalten der Beleuchtung
Nur Standlicht
Abblend- oder Fernlicht
Hebel zum Umschalten von
Ablend- auf Fernlicht:
Ziehen Sie den Hebel zu sich heran, um zwischen
Abblend- und Fernlicht umzuschalten.
Bei ausgeschaltetem Licht oder
eingeschaltetem Standlicht kann der Fahrer
das Fernlicht direkt einschalten ("Lichthupe"),
indem er den Hebel anzieht.
Anzeigen
Durch das Aufleuchten der entsprechenden
Kontrollleuchte im Kombiinstrument wird angezeigt, dass
eine bestimmte Beleuchtungsfunktion eingeschaltet ist.
Page 133 of 340
5
131
!
Sicht

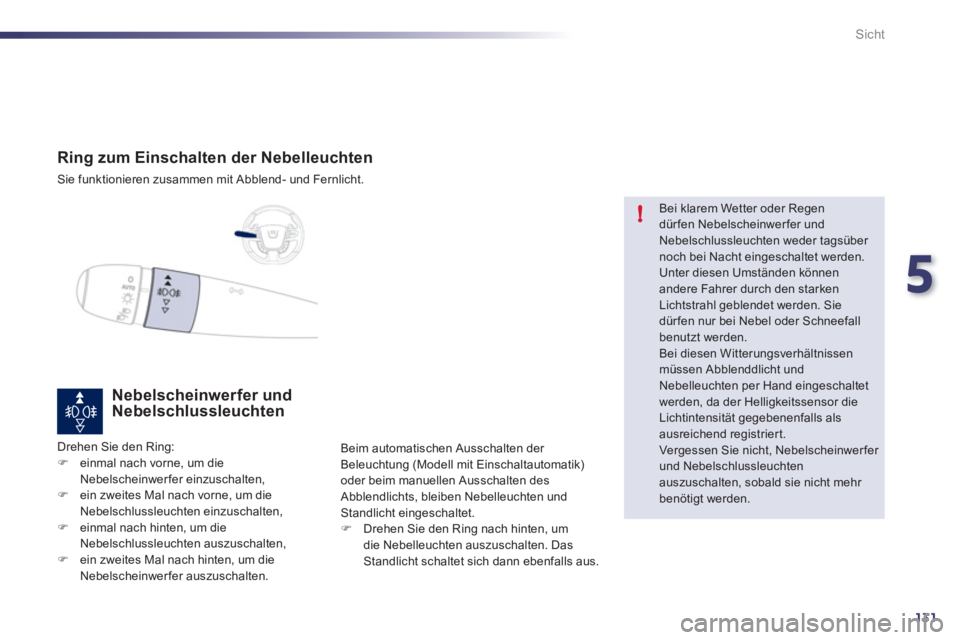

Ring zum Einschalten der Nebelleuchten
Sie funktionieren zusammen mit Abblend- und Fernlicht.
Nebelscheinwerfer und
Nebelschlussleuchten
Drehen Sie den Ring:
)
einmal nach vorne, um die
Nebelscheinwerfer einzuschalten,
)
ein zweites Mal nach vorne, um die
Nebelschlussleuchten einzuschalten,
)
einmal nach hinten, um die
Nebelschlussleuchten auszuschalten,
)
ein zweites Mal nach hinten, um die
Nebelscheinwerfer auszuschalten. Beim automatischen Ausschalten der
Beleuchtung (Modell mit Einschaltautomatik)
oder beim manuellen Ausschalten des
Abblendlichts, bleiben Nebelleuchten und
Standlicht eingeschaltet.
)
Drehen Sie den Ring nach hinten, um
die Nebelleuchten auszuschalten. Das
Standlicht schaltet sich dann ebenfalls aus.
Bei klarem Wetter oder Regen
dür fen Nebelscheinwer fer und
Nebelschlussleuchten weder tagsüber
noch bei Nacht eingeschaltet werden.
Unter diesen Umständen können
andere Fahrer durch den starken
Lichtstrahl geblendet werden. Sie
dür fen nur bei Nebel oder Schneefall
benutzt werden.
Bei diesen Witterungsverhältnissen
müssen Abblenddlicht und
Nebelleuchten per Hand eingeschaltet
werden, da der Helligkeitssensor die
Lichtintensität gegebenenfalls als
ausreichend registriert.
Vergessen Sie nicht, Nebelscheinwer fer
und Nebelschlussleuchten
auszuschalten, sobald sie nicht mehr
benötigt werden.
Page 134 of 340
132
i
ii
Sicht

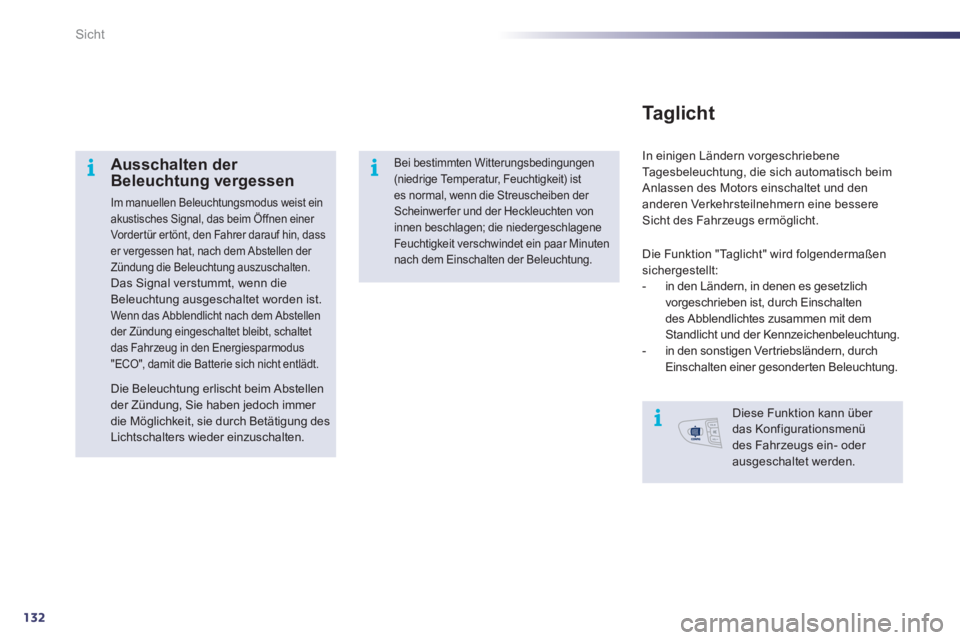

Ausschalten der
Beleuchtung vergessen
Im manuellen Beleuchtungsmodus weist ein
akustisches Signal, das beim Öffnen einer
Vordertür ertönt, den Fahrer darauf hin, dass
er vergessen hat, nach dem Abstellen der
Zündung die Beleuchtung auszuschalten.
Das Signal verstummt, wenn die
Beleuchtung ausgeschaltet worden ist.
Wenn das Abblendlicht nach dem Abstellen
der Zündung eingeschaltet bleibt, schaltet
das Fahrzeug in den Energiesparmodus
"ECO", damit die Batterie sich nicht entlädt.
Bei bestimmten Witterungsbedingungen
(niedrige Temperatur, Feuchtigkeit) ist
es normal, wenn die Streuscheiben der
Scheinwer fer und der Heckleuchten von
innen beschlagen; die niedergeschlagene
Feuchtigkeit verschwindet ein paar Minuten
nach dem Einschalten der Beleuchtung.
In einigen Ländern vorgeschriebene
Tagesbeleuchtung, die sich automatisch beim
Anlassen des Motors einschaltet und den
anderen Verkehrsteilnehmern eine bessere
Sicht des Fahrzeugs ermöglicht.
Ta g l i c h t
Die Funktion "Taglicht" wird folgendermaßen
sichergestellt:
- in den Ländern, in denen es gesetzlich
vorgeschrieben ist, durch Einschalten
des Abblendlichtes zusammen mit dem
Standlicht und der Kennzeichenbeleuchtung.
- in den sonstigen Vertriebsländern, durch
Einschalten einer gesonderten Beleuchtung.
Diese Funktion kann über
das Konfigurationsmenü
des Fahrzeugs ein- oder
ausgeschaltet werden.
Die Beleuchtung erlischt beim Abstellen
der Zündung, Sie haben jedoch immer
die Möglichkeit, sie durch Betätigung des
Lichtschalters wieder einzuschalten.
Page 135 of 340
5
133
Sicht

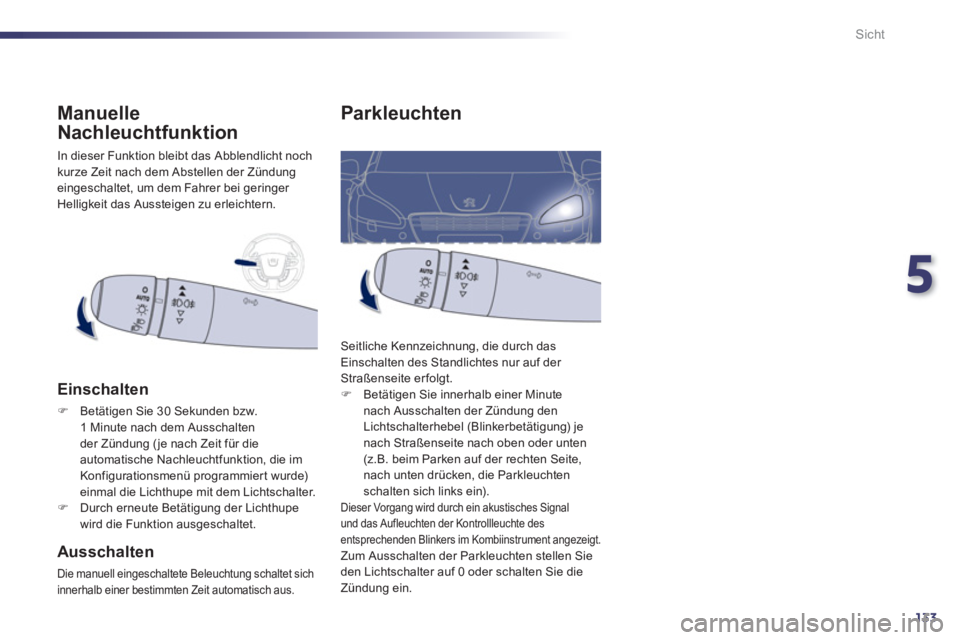

Parkleuchten
Seitliche Kennzeichnung, die durch das
Einschalten des Standlichtes nur auf der
Straßenseite erfolgt.
)
Betätigen Sie innerhalb einer Minute
nach Ausschalten der Zündung den
Lichtschalterhebel (Blinkerbetätigung) je
nach Straßenseite nach oben oder unten
(z.B. beim Parken auf der rechten Seite,
nach unten drücken, die Parkleuchten
schalten sich links ein).
Dieser Vorgang wird durch ein akustisches Signal
und das Aufleuchten der Kontrollleuchte des
entsprechenden Blinkers im Kombiinstrument angezeigt.
Zum Ausschalten der Parkleuchten stellen Sie
den Lichtschalter auf 0 oder schalten Sie die
Zündung ein. In dieser Funktion bleibt das Abblendlicht noch
kurze Zeit nach dem Abstellen der Zündung
eingeschaltet, um dem Fahrer bei geringer
Helligkeit das Aussteigen zu erleichtern.
Manuelle
Nachleuchtfunktion
Einschalten
)
Betätigen Sie 30 Sekunden bzw.
1 Minute nach dem Ausschalten
der Zündung ( je nach Zeit für die
automatische Nachleuchtfunktion, die im
Konfigurationsmenü programmiert wurde)
einmal die Lichthupe mit dem Lichtschalter.
)
Durch erneute Betätigung der Lichthupe
wird die Funktion ausgeschaltet.
Ausschalten
Die manuell eingeschaltete Beleuchtung schaltet sich
innerhalb einer bestimmten Zeit automatisch aus.
Page 136 of 340
134
!
Sicht

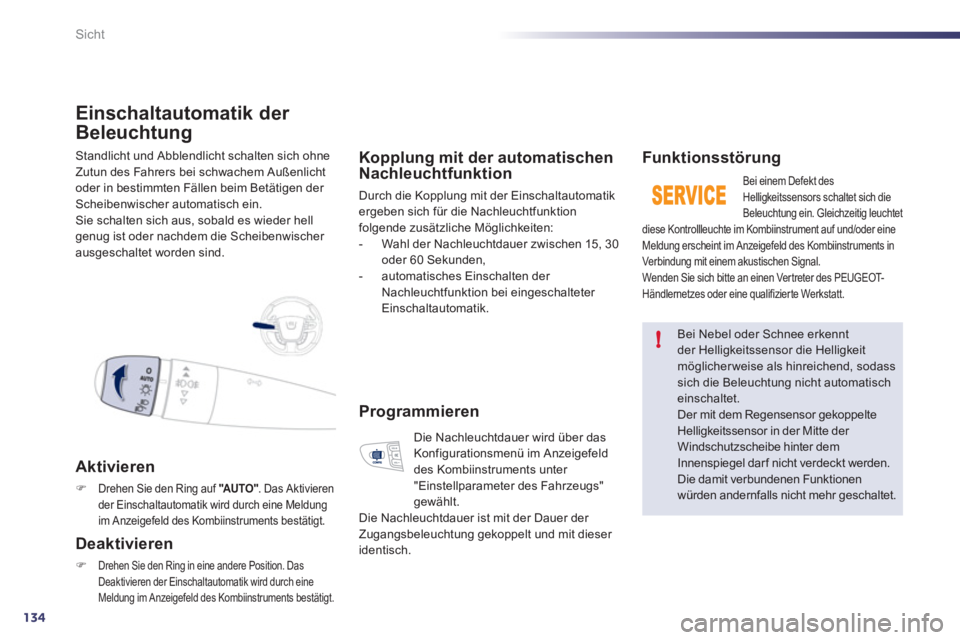

Standlicht und Abblendlicht schalten sich ohne
Zutun des Fahrers bei schwachem Außenlicht
oder in bestimmten Fällen beim Betätigen der
Scheibenwischer automatisch ein.
Sie schalten sich aus, sobald es wieder hell
genug ist oder nachdem die Scheibenwischer
ausgeschaltet worden sind.
Einschaltautomatik der
Beleuchtung
Aktivieren
)
Drehen Sie den Ring auf "AU TO "
. Das Aktivieren
der Einschaltautomatik wird durch eine Meldung
im Anzeigefeld des Kombiinstruments bestätigt.
Deaktivieren
)
Drehen Sie den Ring in eine andere Position. Das
Deaktivieren der Einschaltautomatik wird durch eine
Meldung im Anzeigefeld des Kombiinstruments bestätigt.
Kopplung mit der automatischen
Nachleuchtfunktion
Durch die Kopplung mit der Einschaltautomatik
ergeben sich für die Nachleuchtfunktion
folgende zusätzliche Möglichkeiten:
- Wahl der Nachleuchtdauer zwischen 15, 30
oder 60 Sekunden,
- automatisches Einschalten der
Nachleuchtfunktion bei eingeschalteter
Einschaltautomatik.
Funk tionsstörung
Bei einem Defekt des
Helligkeitssensors schaltet sich die
Beleuchtung ein. Gleichzeitig leuchtet
diese Kontrollleuchte im Kombiinstrument auf und/oder eine
Meldung erscheint im Anzeigefeld des Kombiinstruments in
Verbindung mit einem akustischen Signal.
Wenden Sie sich bitte an einen Ver treter des PEUGEOT-
Händlernetzes oder eine qualifizierte Werkstatt.
Bei Nebel oder Schnee erkennt
der Helligkeitssensor die Helligkeit
möglicherweise als hinreichend, sodass
sich die Beleuchtung nicht automatisch
einschaltet.
Der mit dem Regensensor gekoppelte
Helligkeitssensor in der Mitte der
Windschutzscheibe hinter dem
Innenspiegel dar f nicht verdeckt werden.
Die damit verbundenen Funktionen
würden andernfalls nicht mehr geschaltet.
Programmieren
Die Nachleuchtdauer wird über das
Konfigurationsmenü im Anzeigefeld
des Kombiinstruments unter
"Einstellparameter des Fahrzeugs"
gewählt.
Die Nachleuchtdauer ist mit der Dauer der
Zugangsbeleuchtung gekoppelt und mit dieser
identisch.

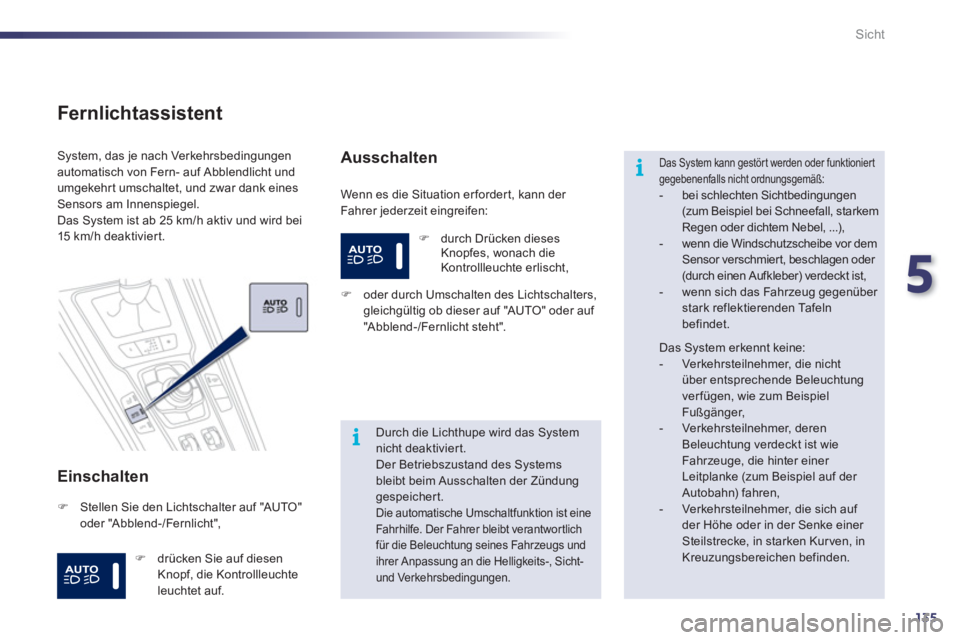

Page 137 of 340
5
135
i
i
Sicht
Fernlichtassistent
Einschalten
Wenn es die Situation er forder t, kann der
Fahrer jederzeit eingreifen: System, das je nach Verkehrsbedingungen
automatisch von Fern- auf Abblendlicht und
umgekehrt umschaltet, und zwar dank eines
Sensors am Innenspiegel.
Das System ist ab 25 km/h aktiv und wird bei
15 km/h deaktivier t.
)
Stellen Sie den Lichtschalter auf "AUTO"
oder "Abblend-/Fernlicht",
Ausschalten
)
oder durch Umschalten des Lichtschalters,
gleichgültig ob dieser auf "AUTO" oder auf
"Abblend-/Fernlicht steht".
Durch die Lichthupe wird das System
nicht deaktiviert.
Der Betriebszustand des Systems
bleibt beim Ausschalten der Zündung
gespeichert.
Die automatische Umschaltfunktion ist eine
Fahrhilfe. Der Fahrer bleibt verantwortlich
für die Beleuchtung seines Fahrzeugs und
ihrer Anpassung an die Helligkeits-, Sicht-
und Verkehrsbedingungen.
Das System kann gestört werden oder funktioniert
gegebenenfalls nicht ordnungsgemäß:
- bei schlechten Sichtbedingungen
(zum Beispiel bei Schneefall, starkem
Regen oder dichtem Nebel, ...),
- wenn die Windschutzscheibe vor dem
Sensor verschmier t, beschlagen oder
(durch einen Aufkleber) verdeckt ist,
- wenn sich das Fahrzeug gegenüber
stark reflektierenden Tafeln
befindet.
Das System erkennt keine:
- Verkehrsteilnehmer, die nicht
über entsprechende Beleuchtung
ver fügen, wie zum Beispiel
Fußgänger,
- Ver kehr steilnehmer, deren
Beleuchtung verdeckt ist wie
Fahrzeuge, die hinter einer
Leitplanke (zum Beispiel auf der
Autobahn) fahren,
- Verkehrsteilnehmer, die sich auf
der Höhe oder in der Senke einer
Steilstrecke, in starken Kur ven, in
Kreuzungsbereichen befinden.
)
durch Drücken dieses
Knopfes, wonach die
Kontrollleuchte erlischt,
)
drücken Sie auf diesen
Knopf, die Kontrollleuchte
leuchtet auf.
Page 138 of 340
136
!
Sicht

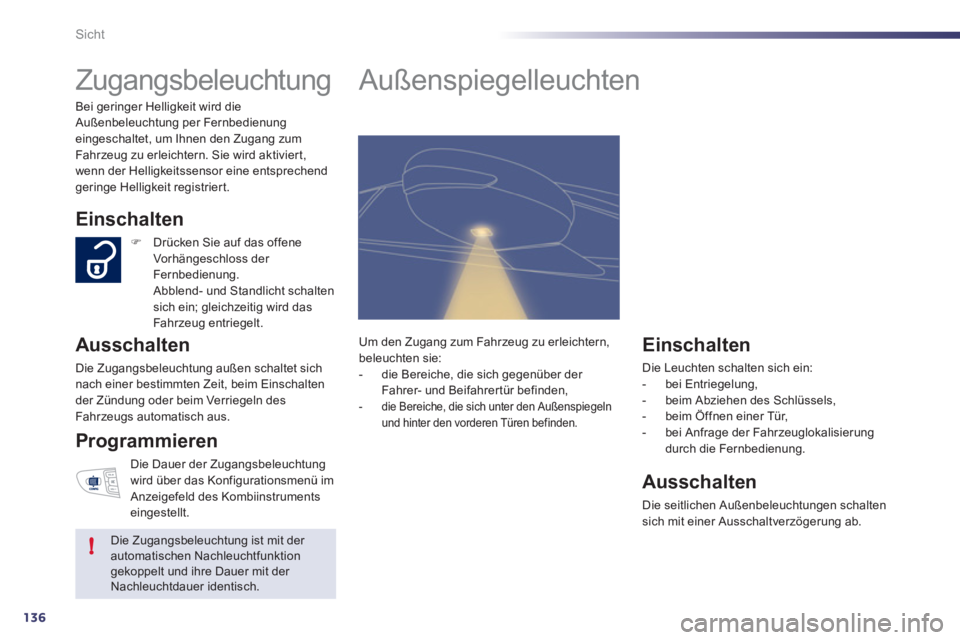

Zugangsbeleuchtung
Bei geringer Helligkeit wird die
Außenbeleuchtung per Fernbedienung
eingeschaltet, um Ihnen den Zugang zum
Fahrzeug zu erleichtern. Sie wird aktiviert,
wenn der Helligkeitssensor eine entsprechend
geringe Helligkeit registriert.
Einschalten
Ausschalten
Die Zugangsbeleuchtung außen schaltet sich
nach einer bestimmten Zeit, beim Einschalten
der Zündung oder beim Verriegeln des
Fahrzeugs automatisch aus.
Programmieren
Die Dauer der Zugangsbeleuchtung
wird über das Konfigurationsmenü im
Anzeigefeld des Kombiinstruments
eingestellt.
Die Zugangsbeleuchtung ist mit der
automatischen Nachleuchtfunktion
gekoppelt und ihre Dauer mit der
Nachleuchtdauer identisch.
)
Drücken Sie auf das offene
Vorhängeschloss der
Fernbedienung.
Abblend- und Standlicht schalten
sich ein; gleichzeitig wird das
Fahrzeug entriegelt.
Außenspiegelleuchten
Einschalten
Die Leuchten schalten sich ein:
- bei Entriegelung,
- beim Abziehen des Schlüssels,
- beim Öffnen einer Tür,
- bei Anfrage der Fahrzeuglokalisierung
durch die Fernbedienung.
Ausschalten
Die seitlichen Außenbeleuchtungen schalten
sich mit einer Ausschaltverzögerung ab. Um den Zugang zum Fahrzeug zu erleichtern,
beleuchten sie:
- die Bereiche, die sich gegenüber der
Fahrer- und Beifahrer tür befinden,
- die Bereiche, die sich unter den Außenspiegeln
und hinter den vorderen Türen befinden.
Page 139 of 340
5
137
i
!

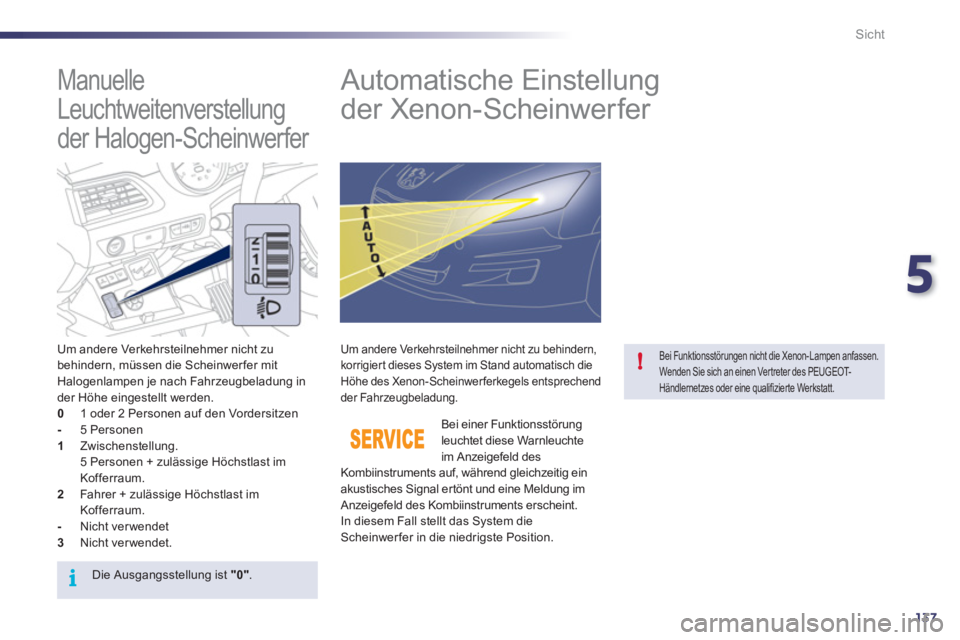

Sicht
Manuelle
Leuchtweitenverstellung
der Halogen-Scheinwerfer
Automatische Einstellung
der Xenon-Scheinwerfer
Um andere Verkehrsteilnehmer nicht zu
behindern, müssen die Scheinwer fer mit
Halogenlampen je nach Fahrzeugbeladung in
der Höhe eingestellt werden.
0
1 oder 2 Personen auf den Vordersitzen
-
5 Personen
1
Zwischenstellung.
5 Personen + zulässige Höchstlast im
Kofferraum.
2
Fahrer + zulässige Höchstlast im
Kofferraum.
-
Nicht ver wendet
3
Nicht ver wendet.
Bei einer Funktionsstörung
leuchtet diese Warnleuchte
im Anzeigefeld des
Kombiinstruments auf, während gleichzeitig ein
akustisches Signal ertönt und eine Meldung im
Anzeigefeld des Kombiinstruments erscheint.
In diesem Fall stellt das System die
Scheinwer fer in die niedrigste Position.
Um andere Verkehrsteilnehmer nicht zu behindern,
korrigier t dieses System im Stand automatisch die
Höhe des Xenon-Scheinwerferkegels entsprechend
der Fahrzeugbeladung.
Bei Funktionsstörungen nicht die Xenon-Lampen anfassen.
Wenden Sie sich an einen Ver treter des PEUGEOT-
Händlernetzes oder eine qualifizierte Werkstatt.
Die Ausgangsstellung ist "0"
.
Page 140 of 340
138
i
Sicht
In dieser Funktion leuchtet der Lichtkegel bei
eingeschaltetem Abblend- oder Fernlicht den
Straßenrand in Kur ven besser aus.
Die nur bei Xenon-Lampen ver fügbare
Funktion trägt zur erheblichen Verbesserung
der Kurvenausleuchtung bei.
Adaptives Kurvenlicht
mit adaptivem Kur venlicht
ohne adaptives Kur venlicht
Programmierung
Funk tionsstör ung
Die Funktion wird über das
Konfigurationsmenü im Anzeigefeld
des Kombiinstruments aktiviert bzw.
deaktiviert.
Im Stillstand, bei sehr geringem Tempo
oder eingelegtem Rückwärtsgang ist
die Funktion inaktiv.
Der Betriebszustand der Funktion
bleibt beim Ausschalten der Zündung
gespeichert. Bei einer Funktionsstörung blinkt diese
Warnleuchte im Kombiinstrument
in Verbindung mit einer Meldung im
Anzeigefeld des Kombiinstruments.
Bitte wenden Sie sich in diesem Fall an einen
Vertreter des PEUGEOT-Händlernetzes oder
eine qualifizierte Werkstatt.
