Peugeot 508 2014 Betriebsanleitung (in German)

9
219
Kontrollen

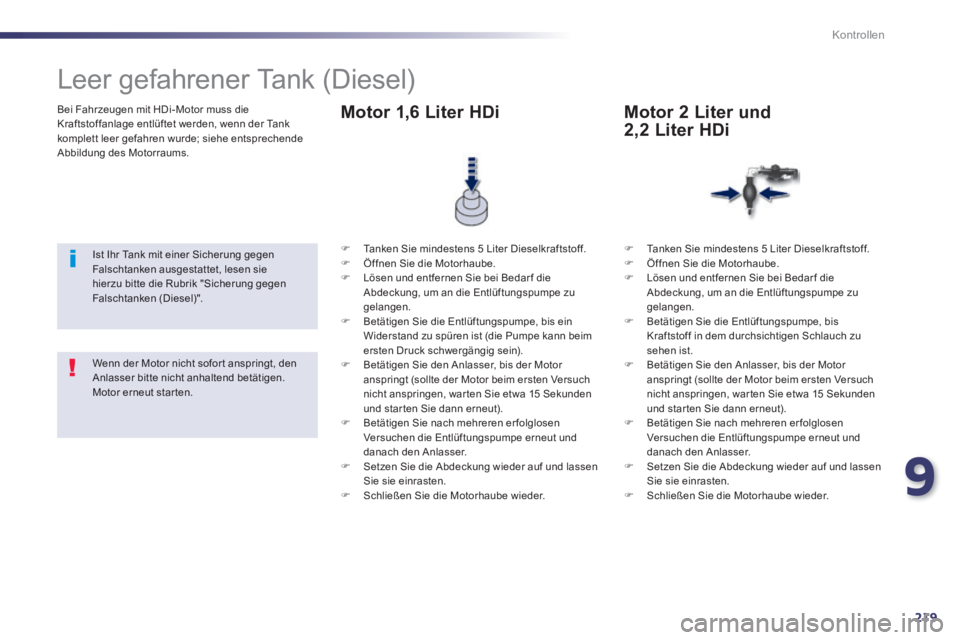

Bei Fahrzeugen mit HDi-Motor muss die Kraftstoffanlage entlüftet werden, wenn der Tank komplett leer gefahren wurde; siehe entsprechende Abbildung des Motorraums.
Leer gefahrener Tank (Diesel)
Ist Ihr Tank mit einer Sicherung gegen Falschtanken ausgestattet, lesen sie hierzu bitte die Rubrik "Sicherung gegen Falschtanken (Diesel)".
 Tanken Sie mindestens 5 Liter Dieselkraftstoff.  Öffnen Sie die Motorhaube.  Lösen und entfernen Sie bei Bedar f die Abdeckung, um an die Entlüftungspumpe zu gelangen.  Betätigen Sie die Entlüftungspumpe, bis ein Widerstand zu spüren ist (die Pumpe kann beim ersten Druck schwergängig sein).  Betätigen Sie den Anlasser, bis der Motor anspringt (sollte der Motor beim ersten Versuch nicht anspringen, war ten Sie etwa 15 Sekunden und star ten Sie dann erneut).  Betätigen Sie nach mehreren erfolglosen Versuchen die Entlüftungspumpe erneut und danach den Anlasser.  Setzen Sie die Abdeckung wieder auf und lassen Sie sie einrasten.  Schließen Sie die Motorhaube wieder.
Motor 1,6 Liter HDi
 Tanken Sie mindestens 5 Liter Dieselkraftstoff.  Öffnen Sie die Motorhaube.  Lösen und entfernen Sie bei Bedar f die Abdeckung, um an die Entlüftungspumpe zu gelangen.  Betätigen Sie die Entlüftungspumpe, bis Kraftstoff in dem durchsichtigen Schlauch zu sehen ist.  Betätigen Sie den Anlasser, bis der Motor anspringt (sollte der Motor beim ersten Versuch nicht anspringen, war ten Sie etwa 15 Sekunden und star ten Sie dann erneut).  Betätigen Sie nach mehreren erfolglosen Versuchen die Entlüftungspumpe erneut und danach den Anlasser.  Setzen Sie die Abdeckung wieder auf und lassen Sie sie einrasten.  Schließen Sie die Motorhaube wieder.
Motor 2 Liter und
2,2 Liter HDi
Wenn der Motor nicht sofor t anspringt, den Anlasser bitte nicht anhaltend betätigen. Motor erneut star ten.

220
Kontrollen

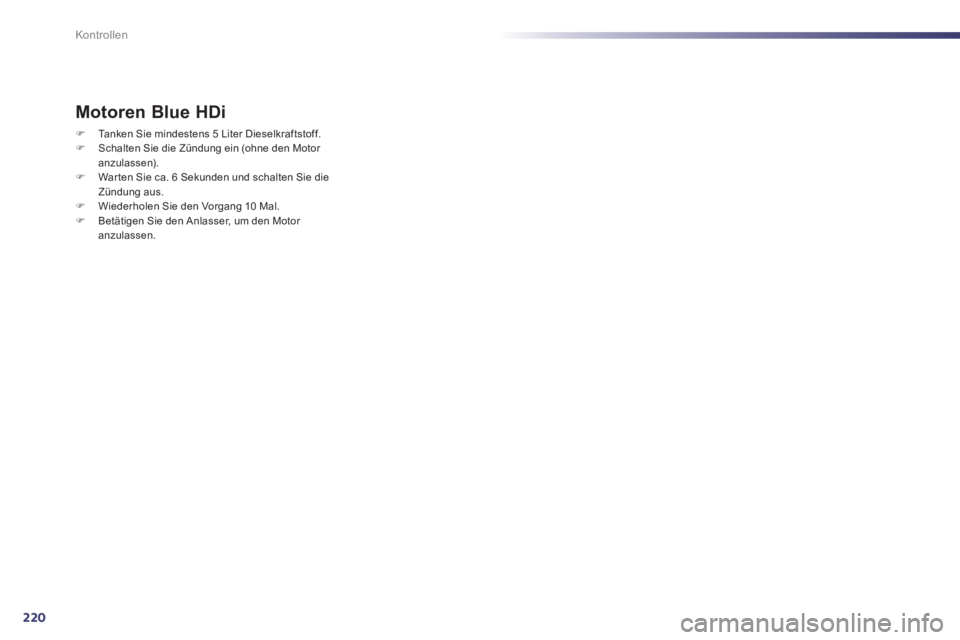

Motoren Blue HDi
 Tanken Sie mindestens 5 Liter Dieselkraftstoff.  Schalten Sie die Zündung ein (ohne den Motor anzulassen).  War ten Sie ca. 6 Sekunden und schalten Sie die Zündung aus.  Wiederholen Sie den Vorgang 10 Mal.  Betätigen Sie den Anlasser, um den Motor anzulassen.

9
221
Kontrollen

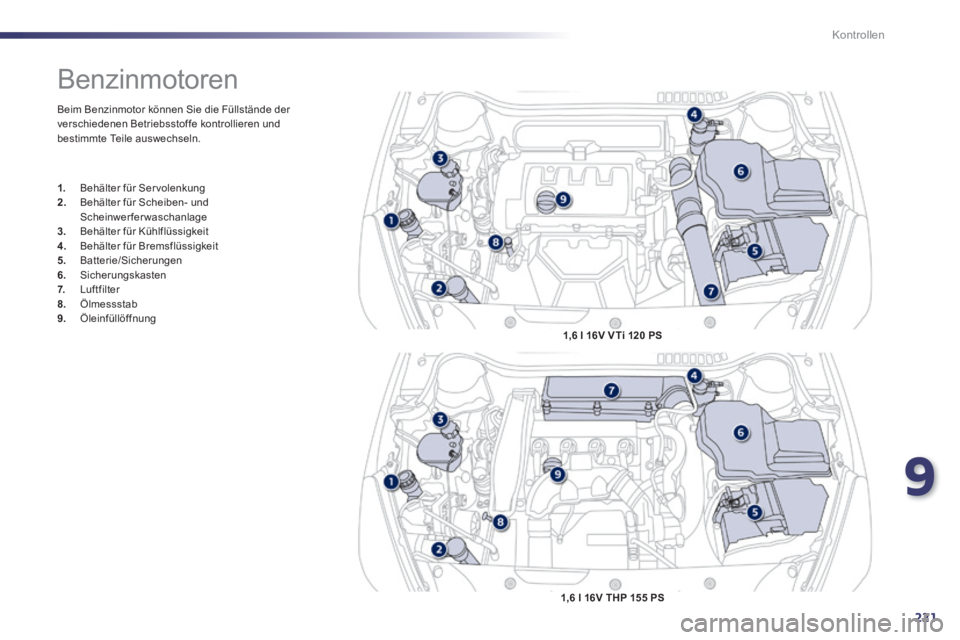

Beim Benzinmotor können Sie die Füllstände der verschiedenen Betriebsstoffe kontrollieren und bestimmte Teile auswechseln.
Benzinmotoren
1. Behälter für Servolenkung 2. Behälter für Scheiben- und Scheinwerferwaschanlage 3. Behälter für Kühlflüssigkeit 4. Behälter für Bremsflüssigkeit 5. Batterie/Sicherungen 6. Sicherungskasten 7. Luftfilter 8. Ölmessstab 9. Öleinfüllöffnung
1,6 l 16V V Ti 120 PS
1,6 l 16V THP 155 PS

222
Kontrollen

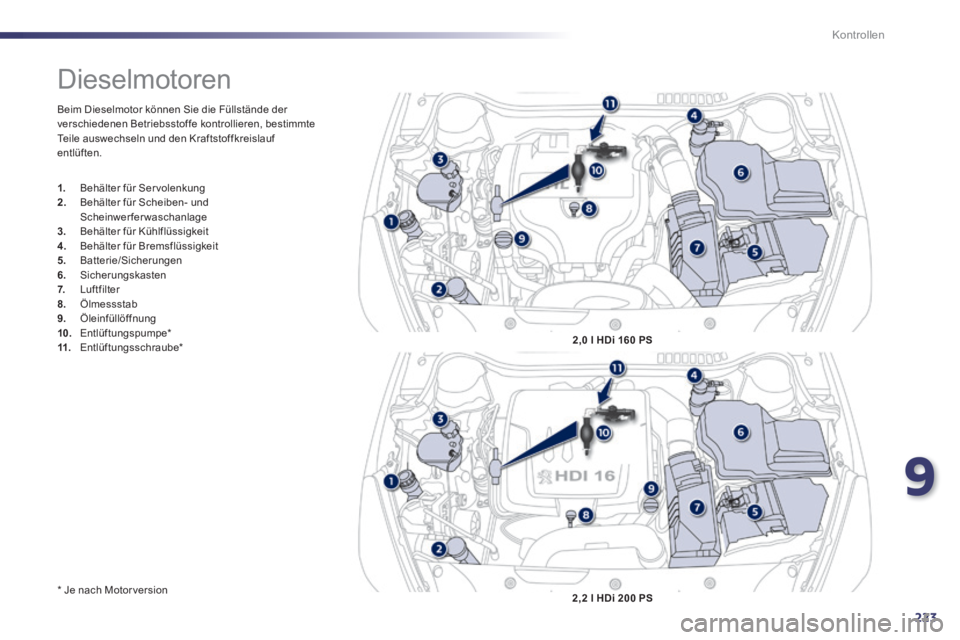

Beim Dieselmotor können Sie die Füllstände der verschiedenen Betriebsstoffe kontrollieren, bestimmte Teile auswechseln und den Kraftstoffkreislauf entlüften.
* Je nach Motor version

Dieselmotoren
1. Behälter für Servolenkung 2. Behälter für Scheiben- und Scheinwerferwaschanlage 3. Behälter für Kühlflüssigkeit 4. Behälter für Bremsflüssigkeit 5. Batterie/Sicherungen 6. Sicherungskasten 7. Luftfilter 8. Ölmessstab 9. Öleinfüllöffnung 10. Entlüftungspumpe * 11. Entlüftungsschraube * 1,6 l HDi 115 PS
2,0 l HDi 140 PS

9
223
Kontrollen
Beim Dieselmotor können Sie die Füllstände der verschiedenen Betriebsstoffe kontrollieren, bestimmte Teile auswechseln und den Kraftstoffkreislauf entlüften.
* Je nach Motor version
Dieselmotoren
1. Behälter für Servolenkung 2. Behälter für Scheiben- und Scheinwerferwaschanlage 3. Behälter für Kühlflüssigkeit 4. Behälter für Bremsflüssigkeit 5. Batterie/Sicherungen 6. Sicherungskasten 7. Luftfilter 8. Ölmessstab 9. Öleinfüllöffnung 10. Entlüftungspumpe * 11. Entlüftungsschraube * 2,0 l HDi 160 PS
2,2 l HDi 200 PS

224
Kontrollen

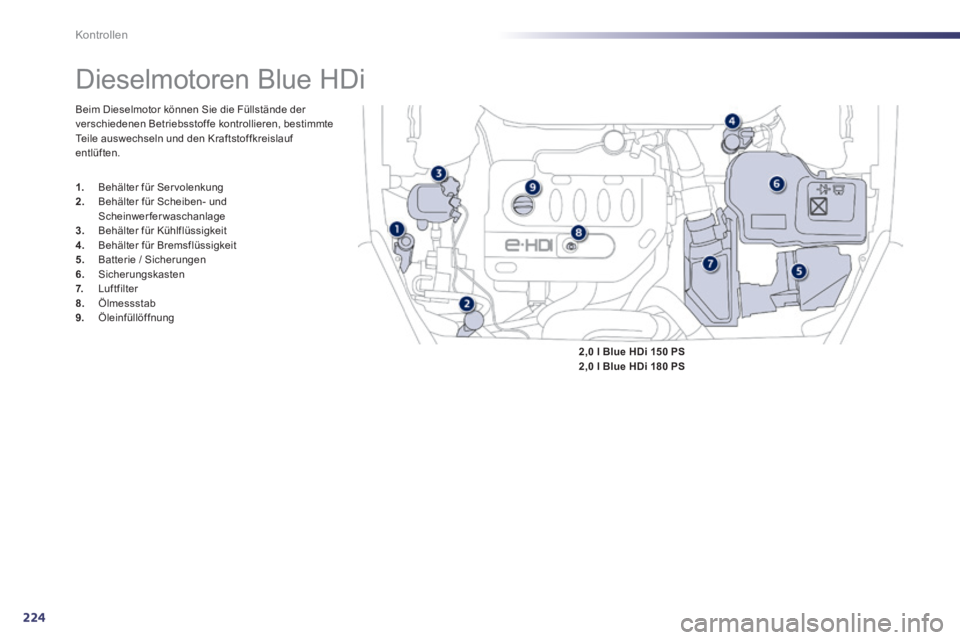

Dieselmotoren Blue HDi
Beim Dieselmotor können Sie die Füllstände der verschiedenen Betriebsstoffe kontrollieren, bestimmte Teile auswechseln und den Kraftstoffkreislauf entlüften.
1. Behälter für Servolenkung 2. Behälter für Scheiben- und Scheinwerferwaschanlage 3. Behälter für Kühlflüssigkeit 4. Behälter für Bremsflüssigkeit 5. Batterie / Sicherungen 6. Sicherungskasten 7. Luftfilter 8. Ölmessstab 9. Öleinfüllöffnung
2,0 l Blue HDi 150 PS2,0 l Blue HDi 180 PS

9
225
Kontrollen

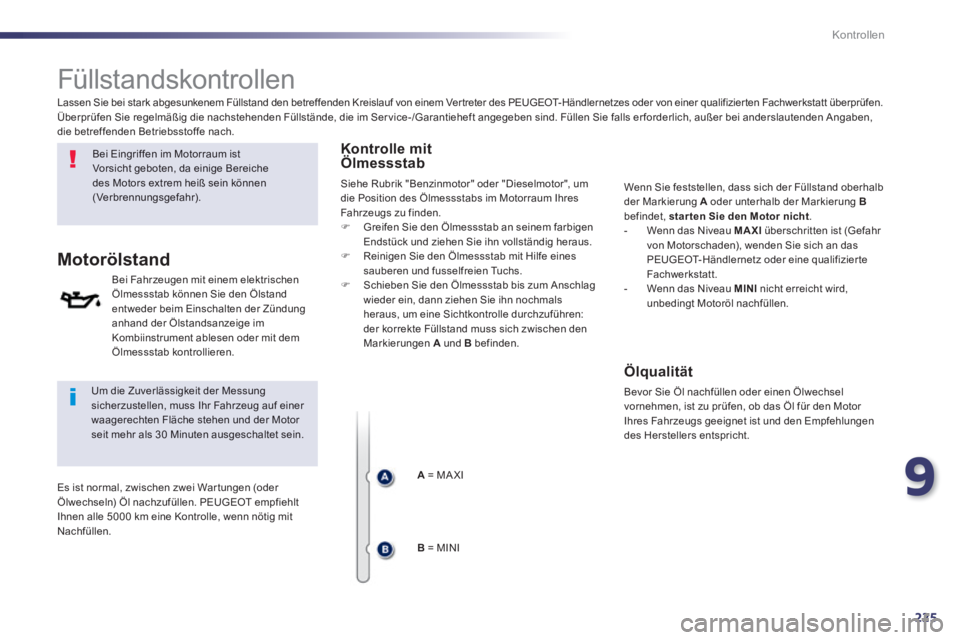

Füllstandskontrollen
Bei Eingriffen im Motorraum ist Vorsicht geboten, da einige Bereiche des Motors extrem heiß sein können (Verbrennungsgefahr).
Motorölstand
Bei Fahrzeugen mit einem elektrischen Ölmessstab können Sie den Ölstand entweder beim Einschalten der Zündung anhand der Ölstandsanzeige im Kombiinstrument ablesen oder mit dem Ölmessstab kontrollieren.
Um die Zuverlässigkeit der Messung sicherzustellen, muss Ihr Fahrzeug auf einer waagerechten Fläche stehen und der Motor seit mehr als 30 Minuten ausgeschaltet sein.
Es ist normal, zwischen zwei War tungen (oder Ölwechseln) Öl nachzufüllen. PEUGEOT empfiehlt Ihnen alle 5000 km eine Kontrolle, wenn nötig mit Nachfüllen.
Lassen Sie bei stark abgesunkenem Füllstand den betreffenden Kreislauf von einem Ver treter des PEUGEOT-Händlernetzes oder von einer qualifizier ten Fachwerkstatt überprüfen. Überprüfen Sie regelmäßig die nachstehenden Füllstände, die im Service-/Garantieheft angegeben sind. Füllen Sie falls erforderlich, außer bei anderslautenden Angaben, die betreffenden Betriebsstoffe nach.
Kontrolle mit Ölmessstab
Siehe Rubrik "Benzinmotor" oder "Dieselmotor", um die Position des Ölmessstabs im Motorraum Ihres Fahrzeugs zu finden.  Greifen Sie den Ölmessstab an seinem farbigen Endstück und ziehen Sie ihn vollständig heraus.  Reinigen Sie den Ölmessstab mit Hilfe eines sauberen und fusselfreien Tuchs.  Schieben Sie den Ölmessstab bis zum Anschlag wieder ein, dann ziehen Sie ihn nochmals heraus, um eine Sichtkontrolle durchzuführen: der korrekte Füllstand muss sich zwischen den Markierungen A und B befinden.
A = MA XI
B = MINI
Wenn Sie feststellen, dass sich der Füllstand oberhalb der Markierung A oder unterhalb der Markierung Bbefindet, star ten Sie den Motor nicht . - Wenn das Niveau MAXI überschritten ist (Gefahr von Motorschaden), wenden Sie sich an das PEUGEOT-Händlernetz oder eine qualifizierte Fachwerkstatt. - Wenn das Niveau MINI nicht erreicht wird, unbedingt Motoröl nachfüllen.
Ölqualität
Bevor Sie Öl nachfüllen oder einen Ölwechsel vornehmen, ist zu prüfen, ob das Öl für den Motor Ihres Fahrzeugs geeignet ist und den Empfehlungen des Herstellers entspricht.

226
Kontrollen
Flüssigkeitsstand der
Servolenkung
Die Flüssigkeit muss in der Nähe der Markierung "MA XI" stehen. Schrauben Sie den Verschluss bei kaltem Motor auf, um den Füllstand zu kontrollieren.
Die Bremsflüssigkeit muss in der Nähe der Markierung "MAXI" stehen. Lassen Sie andernfalls prüfen, ob die Bremsbeläge abgenutzt sind.
Bremsflüssigkeitsstand
Wechsel der Bremsfl üssigkeit
Lesen Sie im Ser vice-/Garantieheft nach, in welchen Abständen die Bremsflüssigkeit gewechselt werden muss.
Qualität der Bremsfl üssigkeit
Die Bremsflüssigkeit muss den Empfehlungen des Herstellers entsprechen und die DOT4-Norm niedrige Viskosität / Klasse 6 gemäß ISO 4925 er füllen.

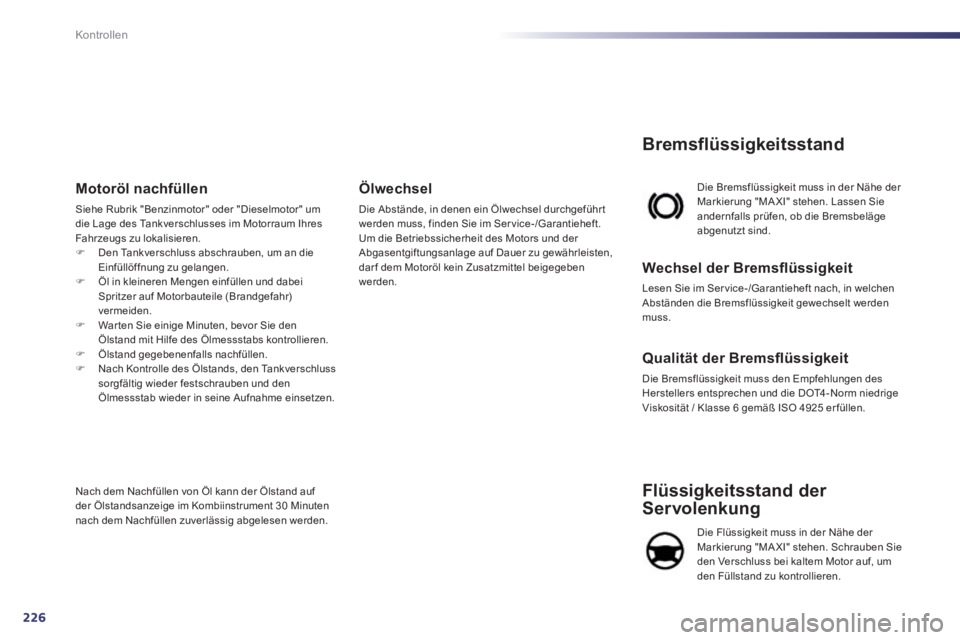

Motoröl nachfüllen
Siehe Rubrik "Benzinmotor" oder "Dieselmotor" um die Lage des Tankverschlusses im Motorraum Ihres Fahrzeugs zu lokalisieren.  Den Tankverschluss abschrauben, um an die Einfüllöffnung zu gelangen.  Öl in kleineren Mengen einfüllen und dabei Spritzer auf Motorbauteile (Brandgefahr) vermeiden.  War ten Sie einige Minuten, bevor Sie den Ölstand mit Hilfe des Ölmessstabs kontrollieren.  Ölstand gegebenenfalls nachfüllen.  Nach Kontrolle des Ölstands, den Tankverschluss sorgfältig wieder festschrauben und den Ölmessstab wieder in seine Aufnahme einsetzen.
Nach dem Nachfüllen von Öl kann der Ölstand auf der Ölstandsanzeige im Kombiinstrument 30 Minuten nach dem Nachfüllen zuverlässig abgelesen werden.
Ölwechsel
Die Abstände, in denen ein Ölwechsel durchgeführ t werden muss, finden Sie im Ser vice-/Garantieheft. Um die Betriebssicherheit des Motors und der Abgasentgiftungsanlage auf Dauer zu gewährleisten, dar f dem Motoröl kein Zusatzmittel beigegeben werden.

9
227
Kontrollen

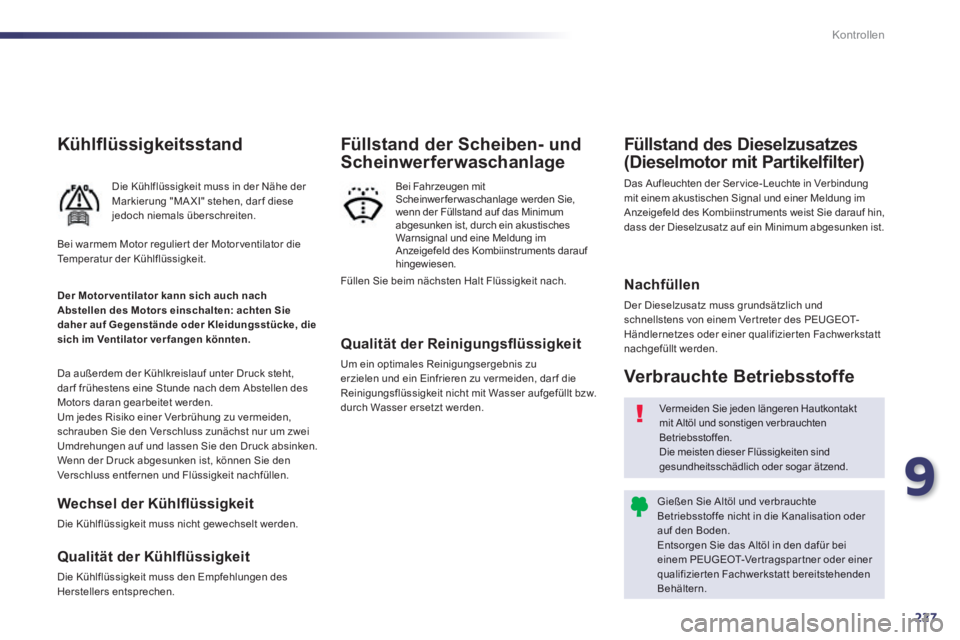

Kühlflüssigkeitsstand
Die Kühlflüssigkeit muss in der Nähe der Markierung "MA XI" stehen, dar f diese jedoch niemals überschreiten.
Da außerdem der Kühlkreislauf unter Druck steht, dar f frühestens eine Stunde nach dem Abstellen des Motors daran gearbeitet werden. Um jedes Risiko einer Verbrühung zu vermeiden, schrauben Sie den Verschluss zunächst nur um zwei Umdrehungen auf und lassen Sie den Druck absinken. Wenn der Druck abgesunken ist, können Sie den Verschluss entfernen und Flüssigkeit nachfüllen.
Wechsel der Kühlfl üssigkeit
Die Kühlflüssigkeit muss nicht gewechselt werden.
Qualität der Kühlfl üssigkeit
Die Kühlflüssigkeit muss den Empfehlungen des Herstellers entsprechen.
Qualität der Reinigungsfl üssigkeit
Um ein optimales Reinigungsergebnis zu erzielen und ein Einfrieren zu vermeiden, dar f die Reinigungsflüssigkeit nicht mit Wasser aufgefüllt bzw. durch Wasser ersetzt werden.
Füllstand der Scheiben- und
Scheinwerferwaschanlage
Bei Fahrzeugen mit Scheinwerferwaschanlage werden Sie, wenn der Füllstand auf das Minimum abgesunken ist, durch ein akustisches Warnsignal und eine Meldung im Anzeigefeld des Kombiinstruments darauf hingewiesen.
Der Motorventilator Der Motorventilator Der Motorventilatorkann sich auch nach Abstellen des Motors einschalten: achten Siedaher daher daherauf Gegenstände oder Kleidungsstücke, die sich im Ventilator verfangen könnten.
Vermeiden Sie jeden längeren Hautkontakt mit Altöl und sonstigen verbrauchten Betriebsstoffen. Die meisten dieser Flüssigkeiten sind gesundheitsschädlich oder sogar ätzend.
Gießen Sie Altöl und verbrauchte Betriebsstoffe nicht in die Kanalisation oder auf den Boden. Entsorgen Sie das Altöl in den dafür bei einem PEUGEOT-Ver tragspar tner oder einer qualifizierten Fachwerkstatt bereitstehenden Behältern.
Verbrauchte Betriebsstoffe
Nachfüllen
Der Dieselzusatz muss grundsätzlich und schnellstens von einem Ver treter des PEUGEOT-Händlernetzes oder einer qualifizierten Fachwerkstatt nachgefüllt werden.
Füllstand des Dieselzusatzes
(Dieselmotor mit Partikelfilter)
Das Aufleuchten der Service-Leuchte in Verbindung mit einem akustischen Signal und einer Meldung im Anzeigefeld des Kombiinstruments weist Sie darauf hin, dass der Dieselzusatz auf ein Minimum abgesunken ist.
Bei warmem Motor regulier t der Motor ventilator die Temperatur der Kühlflüssigkeit.
Füllen Sie beim nächsten Halt Flüssigkeit nach.

228
Kontrollen

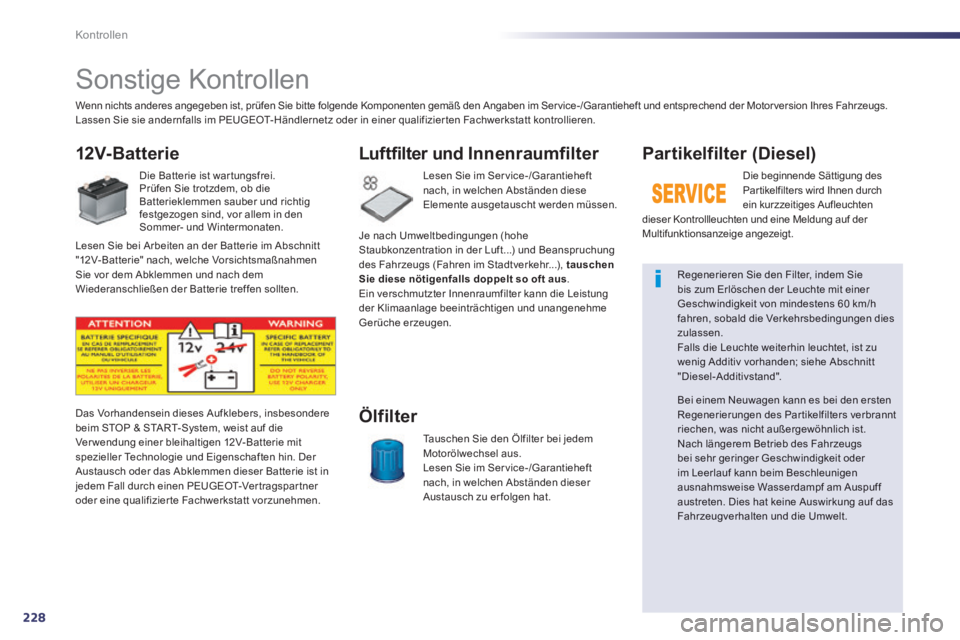

Sonstige Kontrollen
12V-Batterie
Die Batterie ist war tungsfrei. Prüfen Sie trotzdem, ob die Batterieklemmen sauber und richtig festgezogen sind, vor allem in den Sommer- und Wintermonaten.
Lesen Sie im Ser vice-/Garantieheft nach, in welchen Abständen diese Elemente ausgetauscht werden müssen.
Luftfilter und Innenraumf ilter
Tauschen Sie den Ölfilter bei jedem Motorölwechsel aus. Lesen Sie im Ser vice-/Garantieheft nach, in welchen Abständen dieser Austausch zu er folgen hat.
Ölfilter Das Vorhandensein dieses Aufklebers, insbesondere beim STOP & START-System, weist auf die Verwendung einer bleihaltigen 12V-Batterie mit spezieller Technologie und Eigenschaften hin. Der Austausch oder das Abklemmen dieser Batterie ist in jedem Fall durch einen PEUGEOT-Ver tragspar tner oder eine qualifizier te Fachwerkstatt vorzunehmen.
Partikelfilter (Diesel)
Die beginnende Sättigung des Partikelfilters wird Ihnen durch ein kurzzeitiges Aufleuchten dieser Kontrollleuchten und eine Meldung auf der Multifunktionsanzeige angezeigt.
Regenerieren Sie den Filter, indem Sie bis zum Erlöschen der Leuchte mit einer Geschwindigkeit von mindestens 60 km/h fahren, sobald die Verkehrsbedingungen dies zulassen. Falls die Leuchte weiterhin leuchtet, ist zu wenig Additiv vorhanden; siehe Abschnitt "Diesel-Additivstand".
Bei einem Neuwagen kann es bei den ersten Regenerierungen des Partikelfilters verbrannt riechen, was nicht außergewöhnlich ist. Nach längerem Betrieb des Fahrzeugs bei sehr geringer Geschwindigkeit oder im Leerlauf kann beim Beschleunigen ausnahmsweise Wasserdampf am Auspuff austreten. Dies hat keine Auswirkung auf das Fahrzeugverhalten und die Umwelt.
Wenn nichts anderes angegeben ist, prüfen Sie bitte folgende Komponenten gemäß den Angaben im Service-/Garantieheft und entsprechend der Motorversion Ihres Fahrzeugs. Lassen Sie sie andernfalls im PEUGEOT-Händlernetz oder in einer qualifizier ten Fachwerkstatt kontrollieren.
Lesen Sie bei Arbeiten an der Batterie im Abschnitt "12V- Batterie" nach, welche Vorsichtsmaßnahmen Sie vor dem Abklemmen und nach dem Wiederanschließen der Batterie treffen sollten.
Je nach Umweltbedingungen (hohe Staubkonzentration in der Luft...) und Beanspruchung des Fahrzeugs (Fahren im Stadtverkehr...), tauschen Sie diese nötigenfalls doppelt so oft aus . Ein verschmutzter Innenraumfilter kann die Leistung der Klimaanlage beeinträchtigen und unangenehme Gerüche erzeugen.
