Peugeot 508 2014 Betriebsanleitung (in German)

8
199
Praktische Tipps
508_de_Chap08_info pratiques_ed01-2014_CA

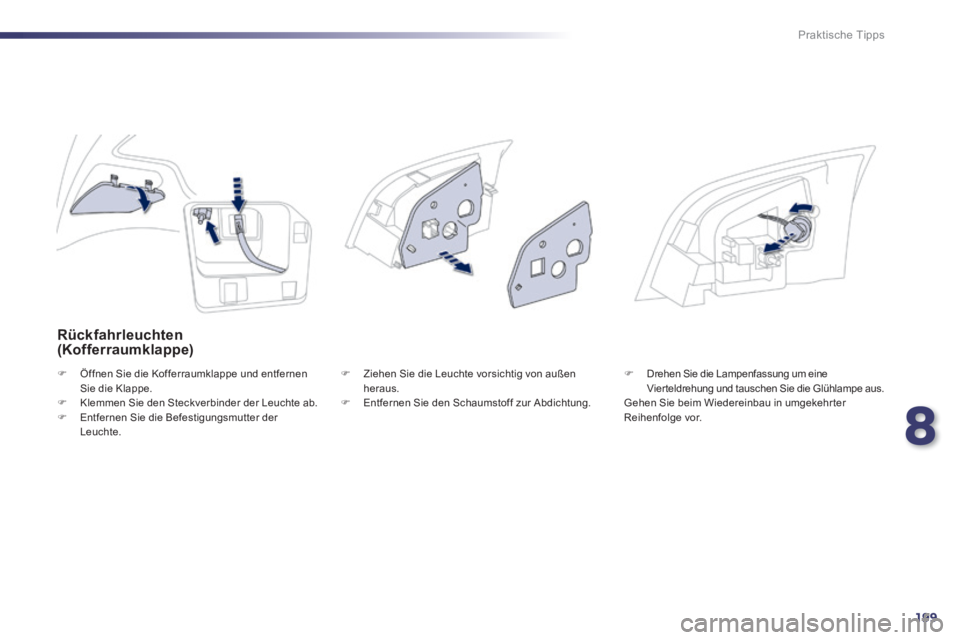

Rückfahrleuchten (Kofferraumklappe)
 Öffnen Sie die Kofferraumklappe und entfernen Sie die Klappe.  Klemmen Sie den Steckverbinder der Leuchte ab.  Entfernen Sie die Befestigungsmutter der Leuchte.
 Ziehen Sie die Leuchte vorsichtig von außen heraus.  Entfernen Sie den Schaumstoff zur Abdichtung.
 Drehen Sie die Lampenfassung um eine Vier teldrehung und tauschen Sie die Glühlampe aus. Gehen Sie beim Wiedereinbau in umgekehr ter Reihenfolge vor.

200
Praktische Tipps
508_de_Chap08_info pratiques_ed01-2014_CA

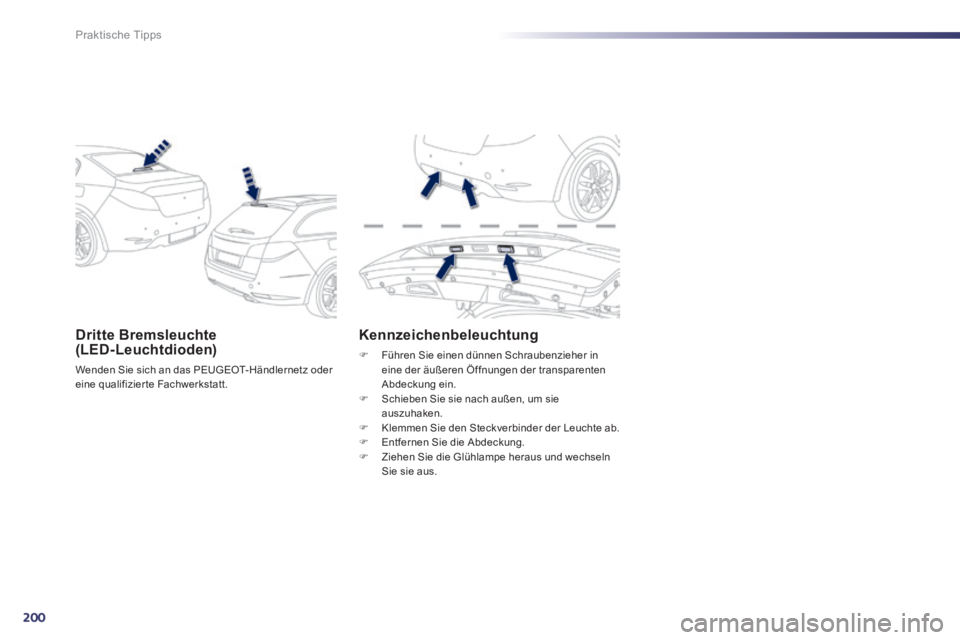

Dritte Bremsleuchte (LED-Leuchtdioden)
Wenden Sie sich an das PEUGEOT-Händlernetz oder eine qualifizier te Fachwerkstatt.
Kennzeichenbeleuchtung
 Führen Sie einen dünnen Schraubenzieher in eine der äußeren Öffnungen der transparenten Abdeckung ein.  Schieben Sie sie nach außen, um sie auszuhaken.  Klemmen Sie den Steckverbinder der Leuchte ab.  Entfernen Sie die Abdeckung.  Ziehen Sie die Glühlampe heraus und wechseln Sie sie aus.

8
201
Praktische Tipps
508_de_Chap08_info pratiques_ed01-2014_CA

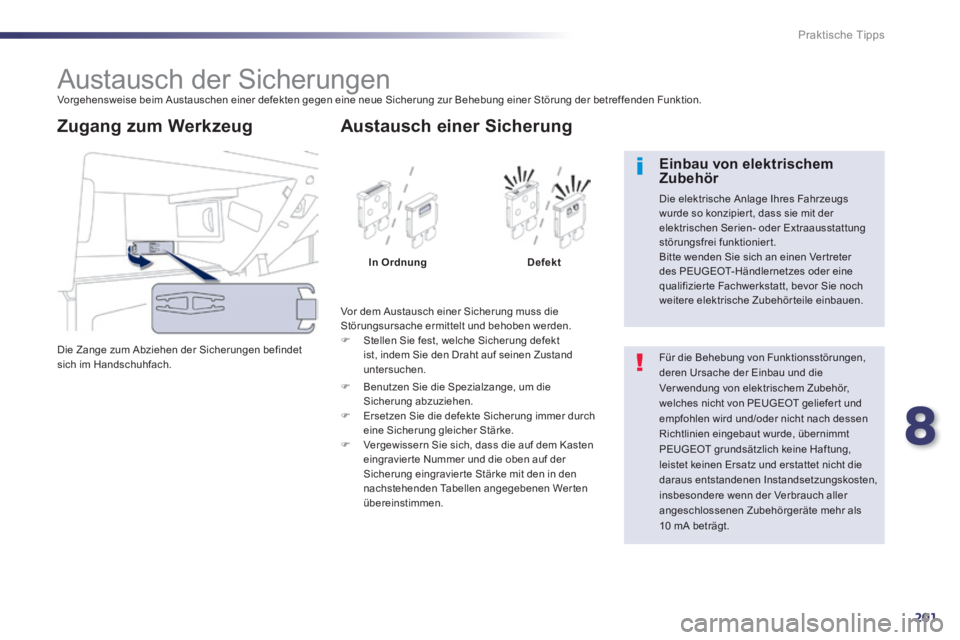

Austausch der Sicherungen Vorgehensweise beim Austauschen einer defekten gegen eine neue Sicherung zur Behebung einer Störung der betreffenden Funktion.
Die Zange zum Abziehen der Sicherungen befindet sich im Handschuhfach.
Zugang zum Werkzeug
Vor dem Austausch einer Sicherung muss die Störungsursache ermittelt und behoben werden.  Stellen Sie fest, welche Sicherung defekt ist, indem Sie den Draht auf seinen Zustand untersuchen.
Austausch einer Sicherung
In OrdnungDefekt
 Benutzen Sie die Spezialzange, um die Sicherung abzuziehen.  Ersetzen Sie die defekte Sicherung immer durch eine Sicherung gleicher Stärke.  Vergewissern Sie sich, dass die auf dem Kasten eingravier te Nummer und die oben auf der Sicherung eingravier te Stärke mit den in den nachstehenden Tabellen angegebenen Werten übereinstimmen.
Für die Behebung von Funktionsstörungen, deren Ursache der Einbau und die Verwendung von elektrischem Zubehör, welches nicht von PEUGEOT geliefer t und empfohlen wird und/oder nicht nach dessen Richtlinien eingebaut wurde, übernimmt PEUGEOT grundsätzlich keine Haftung, leistet keinen Ersatz und erstattet nicht die daraus entstandenen Instandsetzungskosten, insbesondere wenn der Verbrauch aller angeschlossenen Zubehörgeräte mehr als 10 mA beträgt.
Einbau von elektrischem Zubehör
Die elektrische Anlage Ihres Fahrzeugs wurde so konzipier t, dass sie mit der elektrischen Serien- oder Extraausstattung störungsfrei funktioniert. Bitte wenden Sie sich an einen Ver treter des PEUGEOT-Händlernetzes oder eine qualifizier te Fachwerkstatt, bevor Sie noch weitere elektrische Zubehörteile einbauen.

202
Praktische Tipps
508_de_Chap08_info pratiques_ed01-2014_CA
Sicherungen am
Armaturenbrett
Der Sicherungskasten befindet sich im unteren Teil des Armaturenbretts (auf der linken Seite).
Zugang zu den Sicherungen
 Öffnen Sie die ausklappbare Platine und üben Sie dann leichten Druck aus, um die Anschläge zu über winden.
Sicherung N r.Stärke (A) Abgesicherter Stromkreis
F6 A oder B15 Autoradio
F83 Alarmanlage
F1310 Zigarettenanzünder vorne
F1410 12V-Anschluss vorne
F163 Deckenleuchte hinten, Kartenleseleuchten hinten
F173 Deckenleuchte vorne, Make-up-Spiegel
F28 A oder B15 Autoradio
F3020 Heckscheibenwischer
F3210 Audioverstärker

8
203
Praktische Tipps
508_de_Chap08_info pratiques_ed01-2014_CA
Sicherung N r. Stärke (A) Abgesicherter Stromkreis
F315 Fensterheberplatine auf Fahrerseite, 12V-Anschluss an den Rücksitzen
F415 12V-Anschluss im Kofferraum
F530 Fensterheber mit Impulsschaltung hinten
F630 Fensterheber mit Impulsschaltung vorne
F1120 Anhängermodul
F1220 Audioverstärker
F1520 Dachhimmel des Panorama-Glasdaches (SW)
F165 Fensterheberplatine auf Fahrerseite

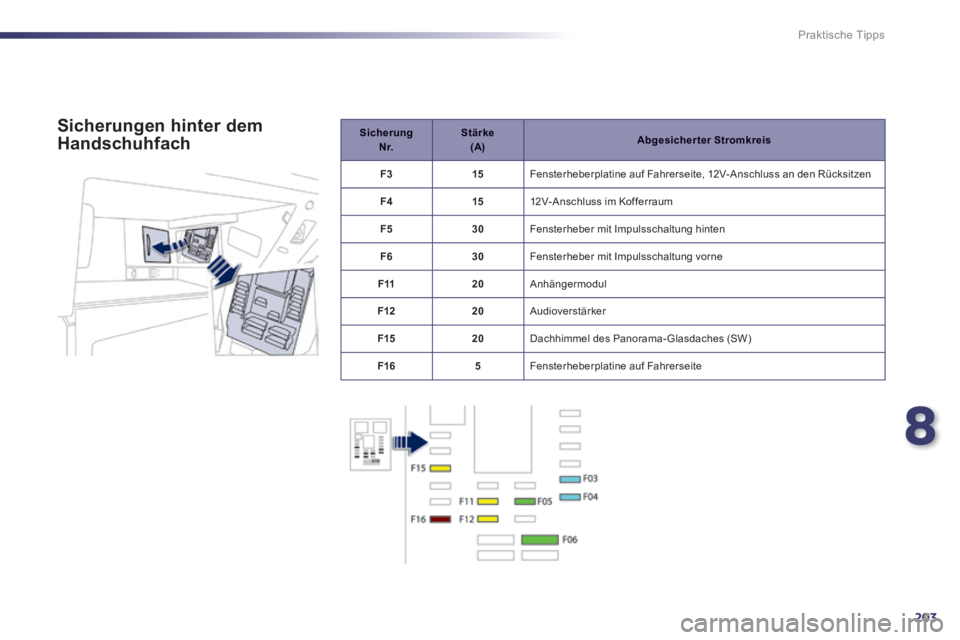

Sicherungen hinter dem
Handschuhfach

204
Praktische Tipps
508_de_Chap08_info pratiques_ed01-2014_CA

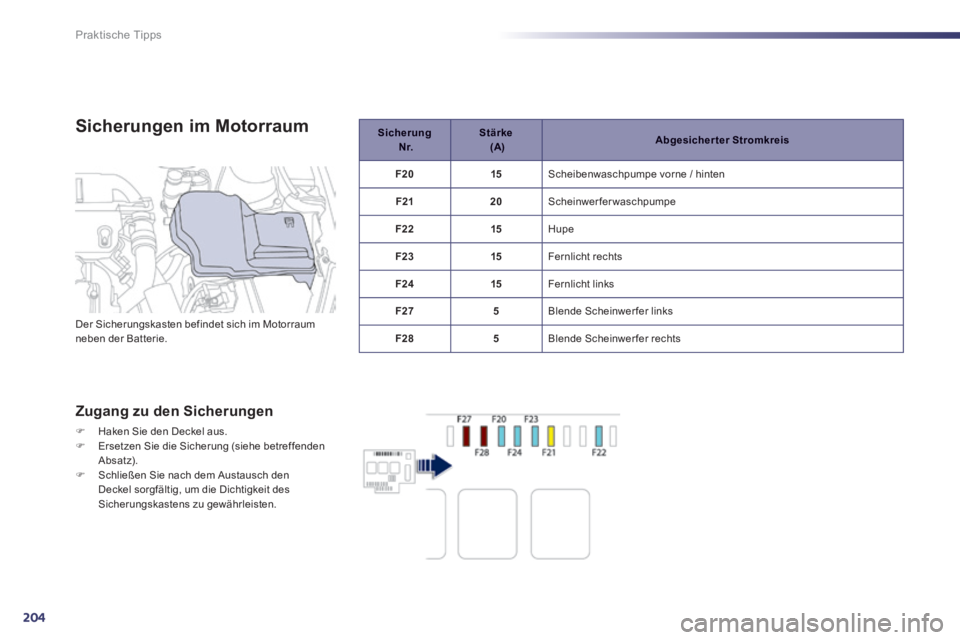

Sicherungen im Motorraum
Zugang zu den Sicherungen
 Haken Sie den Deckel aus.  Ersetzen Sie die Sicherung (siehe betreffenden A bsat z).  Schließen Sie nach dem Austausch den Deckel sorgfältig, um die Dichtigkeit des Sicherungskastens zu gewährleisten.
Sicherung N r. Stärke (A) Abgesicherter Stromkreis
F2015 Scheibenwaschpumpe vorne / hinten
F2120 Scheinwerferwaschpumpe
F2215 Hupe
F2315 Fernlicht rechts
F2415 Fernlicht links
F275 Blende Scheinwerfer links
F285 Blende Scheinwerfer rechts Der Sicherungskasten befindet sich im Motorraum neben der Batterie.

8
205
Praktische Tipps
508_de_Chap08_info pratiques_ed01-2014_CA

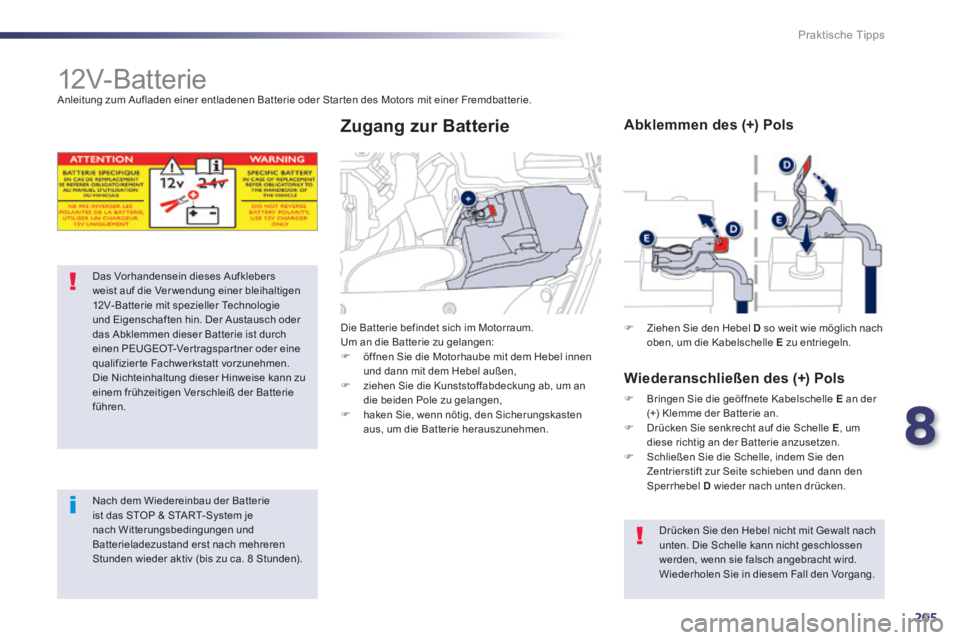

12V-Batterie Anleitung zum Aufladen einer entladenen Batterie oder Star ten des Motors mit einer Fremdbatterie.
Das Vorhandensein dieses Aufklebers weist auf die Verwendung einer bleihaltigen 12V-Batterie mit spezieller Technologie und Eigenschaften hin. Der Austausch oder das Abklemmen dieser Batterie ist durch einen PEUGEOT-Ver tragspar tner oder eine qualifizierte Fachwerkstatt vorzunehmen. Die Nichteinhaltung dieser Hinweise kann zu einem frühzeitigen Verschleiß der Batterie führen.
Nach dem Wiedereinbau der Batterie ist das STOP & START-System je nach Witterungsbedingungen und Batterieladezustand erst nach mehreren Stunden wieder aktiv (bis zu ca. 8 Stunden).
Die Batterie befindet sich im Motorraum. Um an die Batterie zu gelangen:  öffnen Sie die Motorhaube mit dem Hebel innen und dann mit dem Hebel außen,  ziehen Sie die Kunststoffabdeckung ab, um an die beiden Pole zu gelangen,  haken Sie, wenn nötig, den Sicherungskasten aus, um die Batterie herauszunehmen.
Zugang zur Batterie
 Ziehen Sie den Hebel D so weit wie möglich nach oben, um die Kabelschelle E zu entriegeln.
Abklemmen des (+) Pols
Wiederanschließen des (+) Pols
 Bringen Sie die geöffnete Kabelschelle E an der (+) Klemme der Batterie an.  Drücken Sie senkrecht auf die Schelle E , um diese richtig an der Batterie anzusetzen.  Schließen Sie die Schelle, indem Sie den Zentrierstift zur Seite schieben und dann den Sperrhebel D wieder nach unten drücken.
Drücken Sie den Hebel nicht mit Gewalt nach unten. Die Schelle kann nicht geschlossen werden, wenn sie falsch angebracht wird. Wiederholen Sie in diesem Fall den Vorgang.

206
Praktische Tipps
508_de_Chap08_info pratiques_ed01-2014_CA

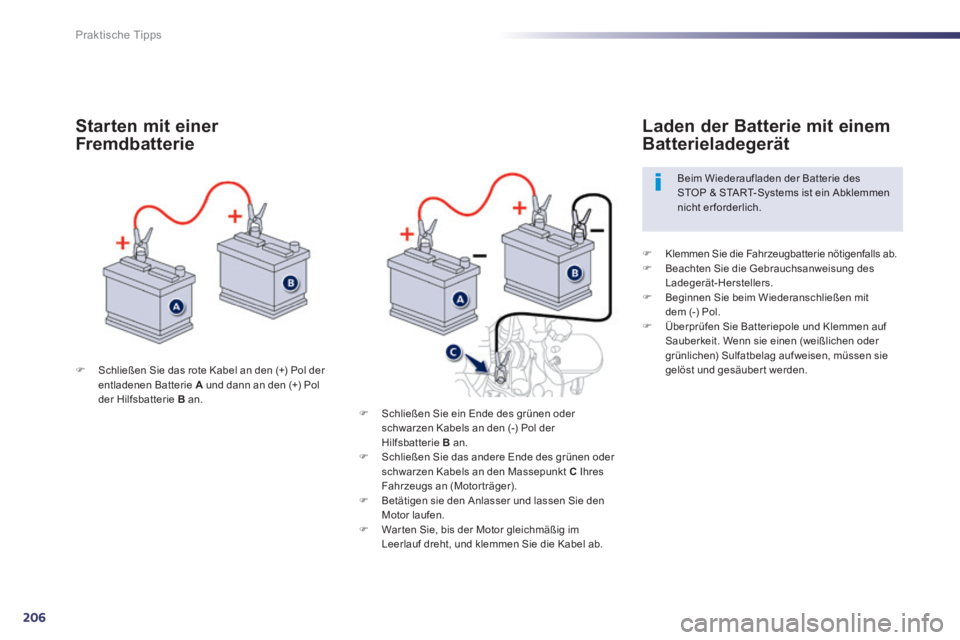

 Schließen Sie das rote Kabel an den (+) Pol der entladenen Batterie A und dann an den (+) Pol der Hilfsbatterie B an.
Starten mit einer
Fremdbatterie
 Klemmen Sie die Fahrzeugbatterie nötigenfalls ab.  Beachten Sie die Gebrauchsanweisung des Ladegerät-Herstellers.  Beginnen Sie beim Wiederanschließen mit dem (-) Pol.  Überprüfen Sie Batteriepole und Klemmen auf Sauberkeit. Wenn sie einen (weißlichen oder grünlichen) Sulfatbelag aufweisen, müssen sie gelöst und gesäubert werden.
Laden der Batterie mit einem
Batterieladegerät
Beim Wiederaufladen der Batterie des STOP & START-Systems ist ein Abklemmen nicht erforderlich.
 Schließen Sie ein Ende des grünen oder schwarzen Kabels an den (-) Pol der Hilfsbatterie B an.  Schließen Sie das andere Ende des grünen oder schwarzen Kabels an den Massepunkt C Ihres Fahrzeugs an (Motorträger).  Betätigen sie den Anlasser und lassen Sie den Motor laufen.  War ten Sie, bis der Motor gleichmäßig im Leerlauf dreht, und klemmen Sie die Kabel ab.

8
207
Praktische Tipps
508_de_Chap08_info pratiques_ed01-2014_CA

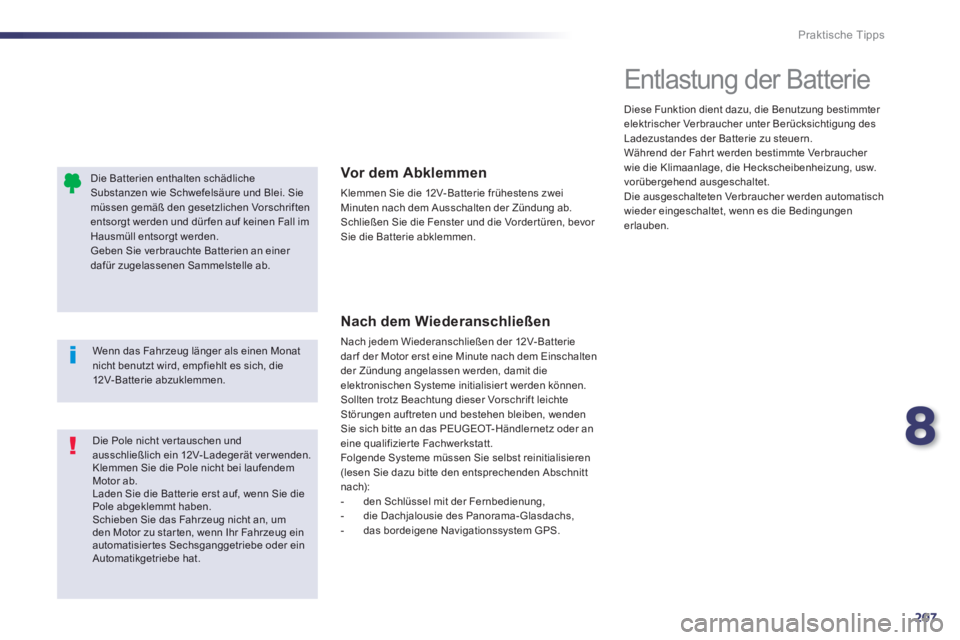

Die Batterien enthalten schädliche Substanzen wie Schwefelsäure und Blei. Sie müssen gemäß den gesetzlichen Vorschriften entsorgt werden und dür fen auf keinen Fall im Hausmüll entsorgt werden. Geben Sie verbrauchte Batterien an einer dafür zugelassenen Sammelstelle ab.
Die Pole nicht ver tauschen und ausschließlich ein 12V-Ladegerät verwenden. Klemmen Sie die Pole nicht bei laufendem Motor ab. Laden Sie die Batterie erst auf, wenn Sie die Pole abgeklemmt haben. Schieben Sie das Fahrzeug nicht an, um den Motor zu star ten, wenn Ihr Fahrzeug ein automatisiertes Sechsganggetriebe oder ein Automatikgetriebe hat.
Wenn das Fahrzeug länger als einen Monat nicht benutzt wird, empfiehlt es sich, die 12V-Batterie abzuklemmen.
Vor dem Abklemmen
Klemmen Sie die 12V- Batterie frühestens zwei Minuten nach dem Ausschalten der Zündung ab. Schließen Sie die Fenster und die Vorder türen, bevor Sie die Batterie abklemmen.
Nach dem Wiederanschließen
Nach jedem Wiederanschließen der 12V-Batterie dar f der Motor erst eine Minute nach dem Einschalten der Zündung angelassen werden, damit die elektronischen Systeme initialisiert werden können. Sollten trotz Beachtung dieser Vorschrift leichte Störungen auftreten und bestehen bleiben, wenden Sie sich bitte an das PEUGEOT-Händlernetz oder an eine qualifizier te Fachwerkstatt. Folgende Systeme müssen Sie selbst reinitialisieren (lesen Sie dazu bitte den entsprechenden Abschnitt nac h): - den Schlüssel mit der Fernbedienung, - die Dachjalousie des Panorama-Glasdachs, - das bordeigene Navigationssystem GPS.
Entlastung der Batterie
Diese Funktion dient dazu, die Benutzung bestimmter elektrischer Verbraucher unter Berücksichtigung des Ladezustandes der Batterie zu steuern. Während der Fahr t werden bestimmte Verbraucher wie die Klimaanlage, die Heckscheibenheizung, usw. vorübergehend ausgeschaltet. Die ausgeschalteten Verbraucher werden automatisch wieder eingeschaltet, wenn es die Bedingungen erlauben.

208
Praktische Tipps
508_de_Chap08_info pratiques_ed01-2014_CA
Hiermit wird die Betriebsdauer bestimmter Funktionen gesteuer t, um die Batterie nicht zu stark zu entladen. Nach dem Abstellen des Motors können Sie elektrische Verbraucher wie Audioanlage und Telematik, Scheibenwischer, Abblendlicht, Deckenleuchten, usw. insgesamt noch für die Dauer von maximal ca. 40 Minuten benutzen.

Energiesparmodus
Wechsel in den
Energiesparmodus
Danach wird der Wechsel in den Energiesparmodus im Anzeigefeld des Kombiinstruments angezeigt, die eingeschalteten Verbraucher werden auf Bereitschaft geschaltet. Wenn Sie gerade ein Gespräch führen, können Sie dieses mit der Freisprecheinrichtung Ihres Autoradios noch 10 Minuten lang for tsetzen.
Verlassen des
Energiesparmodus
Die betreffenden Funktionen werden automatisch bei der nächsten Inbetriebnahme des Fahrzeugs reaktiviert.  Um die Funktionen sofor t wieder benutzen zu können, star ten Sie den Motor und lassen Sie ihn laufen: - weniger als zehn Minuten, um die Verbraucher ca. fünf Minuten in Betrieb nehmen zu können, - länger als zehn Minuten, damit sie ca. dreißig Minuten ver fügbar sind. Beachten Sie die Laufzeiten des Motors, um ein ordnungsgemäßes Laden der Batterie zu gewährleisten. Star ten Sie den Motor nicht immer wieder und andauernd neu, um die Batterie zu laden. Bei entladener Batterie springt der Motor nicht an (vgl. Absatz "Batterie").
