Peugeot 508 2014 Instrukcja Obsługi (in Polish)

7
169
Bezpieczeństwo
508_pl_Chap07_securite_ed01-2014
System elektronicznej kontroli stabilności (ESC : Electronic Stability Control) zawiera następujące systemy: - system zapobiegający blokadzie kół (ABS) oraz elektroniczny rozdzielacz hamowania (REF), - system wspomagania hamowania awaryjnego (AFU), - system zapobiegający poślizgowi kół (ASR), - dynamiczna kontrola stabilności (CDS).

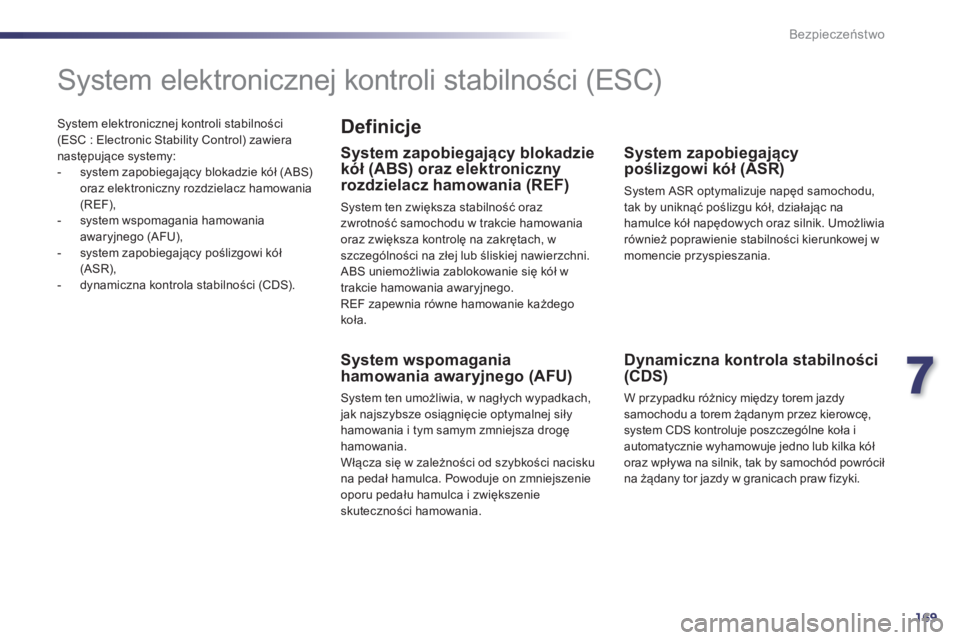

System elektronicznej kontroli stabilności (ESC)
Definicje
System zapobiegający blokadzie kół (ABS) oraz elektroniczny rozdzielacz hamowania (REF)
System ten zwiększa stabilność oraz zwrotność samochodu w trakcie hamowania oraz zwiększa kontrolę na zakrętach, w szczególności na złej lub śliskiej nawierzchni. ABS uniemożliwia zablokowanie się kół w trakcie hamowania awaryjnego. REF zapewnia równe hamowanie każdego k o ł a .
System wspomagania hamowania awaryjnego (AFU)
System ten umożliwia, w nagłych wypadkach, jak najszybsze osiągnięcie optymalnej siły hamowania i tym samym zmniejsza drogę hamowania. Włącza się w zależności od szybkości nacisku na pedał hamulca. Powoduje on zmniejszenie oporu pedału hamulca i zwiększenie skuteczności hamowania.
System zapobiegający poślizgowi kół (ASR)
System ASR optymalizuje napęd samochodu, tak by uniknąć poślizgu kół, działając na hamulce kół napędowych oraz silnik. Umożliwia również poprawienie stabilności kierunkowej w momencie przyspieszania.
Dynamiczna kontrola stabilności (CDS)
W przypadku różnicy między torem jazdy samochodu a torem żądanym przez kierowcę, system CDS kontroluje poszczególne koła i automatycznie wyhamowuje jedno lub kilka kół oraz wpływa na silnik, tak by samochód powrócił na żądany tor jazdy w granicach praw fizyki.

170
Bezpieczeństwo
508_pl_Chap07_securite_ed01-2014

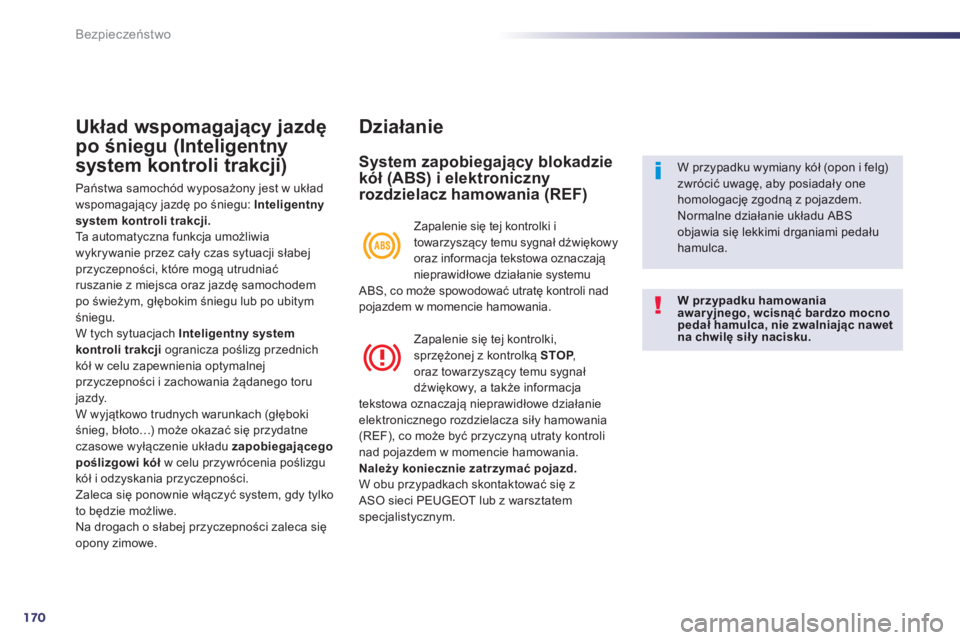

Układ wspomagający jazdę
po śniegu (Inteligentny
system kontroli trakcji)
Państwa samochód wyposażony jest w układ wspomagający jazdę po śniegu: Inteligentny system kontroli trakcji. Ta automatyczna funkcja umożliwia wykrywanie przez cały czas sytuacji słabej przyczepności, które mogą utrudniać ruszanie z miejsca oraz jazdę samochodem po świeżym, głębokim śniegu lub po ubitym śniegu. W tych sytuacjach Inteligentny system kontroli trakcji ogranicza poślizg przednich kół w celu zapewnienia optymalnej przyczepności i zachowania żądanego toru j a zdy. W wyjątkowo trudnych warunkach (głęboki śnieg, błoto…) może okazać się przydatne czasowe wyłączenie układu zapobiegającego poślizgowi kół w celu przywrócenia poślizgu kół i odzyskania przyczepności. Zaleca się ponownie włączyć system, gdy tylko to będzie możliwe. Na drogach o słabej przyczepności zaleca się opony zimowe.
D z i a ł a n i e
System zapobiegający blokadzie kół (ABS) i elektroniczny rozdzielacz hamowania (REF)
W przypadku hamowania awar yjnego, wcisnąć bardzo mocno pedał hamulca, nie zwalniając nawet na chwilę sił y nacisku.
W przypadku wymiany kół (opon i felg) zwrócić uwagę, aby posiadały one homologację zgodną z pojazdem. Normalne działanie układu ABS objawia się lekkimi drganiami pedału hamulca.
Zapalenie się tej kontrolki i towarzyszący temu sygnał dźwiękowy oraz informacja tekstowa oznaczają nieprawidłowe działanie systemu ABS, co może spowodować utratę kontroli nad pojazdem w momencie hamowania.
Zapalenie się tej kontrolki, sprzężonej z kontrolką STOP , STOP , STOPoraz towarzyszący temu sygnał dźwiękowy, a także informacja tekstowa oznaczają nieprawidłowe działanie elektronicznego rozdzielacza siły hamowania (REF), co może być przyczyną utraty kontroli nad pojazdem w momencie hamowania. Należy koniecznie zatrzymać pojazd. W obu przypadkach skontaktować się z ASO sieci PEUGEOT lub z warsztatem specjalistycznym.

7
171
Bezpieczeństwo
508_pl_Chap07_securite_ed01-2014

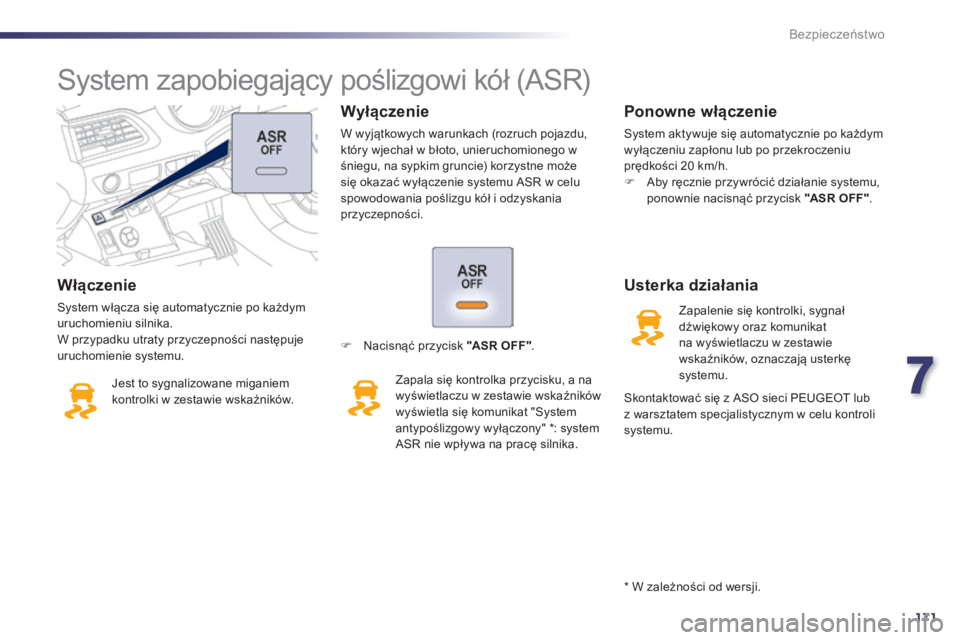

W ł ą c z e n i e
System włącza się automatycznie po każdym uruchomieniu silnika. W przypadku utraty przyczepności następuje uruchomienie systemu.
Jest to sygnalizowane miganiem kontrolki w zestawie wskaźników.
Wyłączenie
W wyjątkowych warunkach (rozruch pojazdu, który wjechał w błoto, unieruchomionego w śniegu, na sypkim gruncie) korzystne może się okazać wyłączenie systemu ASR w celu spowodowania poślizgu kół i odzyskania przyczepności.
Usterka działania
Zapalenie się kontrolki, sygnał dźwiękowy oraz komunikat na wyświetlaczu w zestawie wskaźników, oznaczają usterkę systemu.
Ponowne włączenie
System aktywuje się automatycznie po każdym wyłączeniu zapłonu lub po przekroczeniu prędkości 20 km/h.  Aby ręcznie przywrócić działanie systemu, ponownie nacisnąć przycisk "ASR OFF" .
 Nacisnąć przycisk "ASR OFF" .
Zapala się kontrolka przycisku, a na wyświetlaczu w zestawie wskaźników wyświetla się komunikat "System antypoślizgowy wyłączony" * : system ASR nie wpływa na pracę silnika.

System zapobiegający poślizgowi kół (ASR)
Skontaktować się z ASO sieci PEUGEOT lub z warsztatem specjalistycznym w celu kontroli
s y s t e m u .
* W zależności od wersji.

172
Bezpieczeństwo
508_pl_Chap07_securite_ed01-2014
Pasy bezpieczeństwa
Przednie pasy bezpieczeństwa T y l n e p a s y b e z p i e c z e ń s t w a
Tylne siedzenia wyposażone są w trzypunktowe pasy bezpieczeństwa z nawijaczem i ogranicznikiem siły naprężenia (z wyjątkiem tylnego środkowego siedzenia).
Zapinanie
 Pociągnąć za pas, a następnie wsunąć klamrę do sprzączki.  Sprawdzić zapięcie, pociągając za pas.
O d p i n a n i e
 Nacisnąć czer wony przycisk na sprzączce.  Przytrzymać pas podczas jego zwijania.
Przednie pasy bezpieczeństwa wyposażone są w system napinaczy pirotechnicznych oraz ogranicznik siły naprężenia. System zwiększa bezpieczeństwo na fotelach przednich w razie uderzenia czołowego i bocznego. W zależności od siły uderzenia system napinaczy pirotechnicznych natychmiast napręża pas i dociska go do ciała pasażerów. Napinacze pirotechniczne pasów bezpieczeństwa działają przy włączonym zapłonie. Ogranicznik siły naprężenia zmniejsza nacisk pasa na klatkę piersiową osoby, zwiększając jej bezpieczeństwo.

7
173
Bezpieczeństwo
508_pl_Chap07_securite_ed01-2014

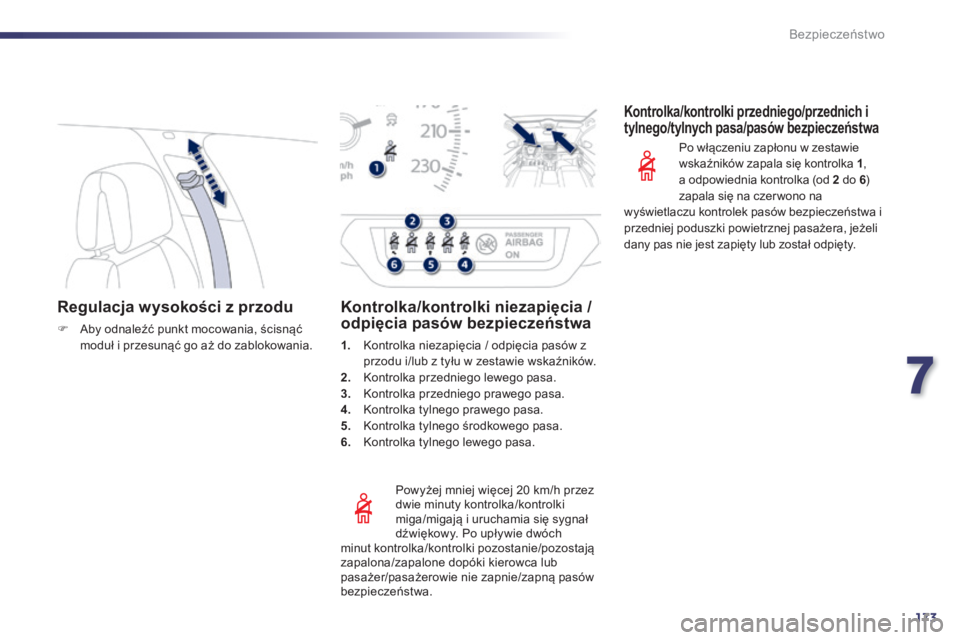

Regulacja wysokości z przodu
 Aby odnaleźć punkt mocowania, ścisnąć moduł i przesunąć go aż do zablokowania.
Powyżej mniej więcej 20 km/h przez dwie minuty kontrolka/kontrolki miga/migają i uruchamia się sygnał dźwiękowy. Po upływie dwóch minut kontrolka/kontrolki pozostanie/pozostają zapalona/zapalone dopóki kierowca lub pasażer/pasażerowie nie zapnie/zapną pasów b e z p i e c z e ń s t w a .
K o n t r o l k a / k o n t r o l k i n i e z a p i ę c i a / odpięcia pasów bezpieczeństwa
1. Kontrolka niezapięcia / odpięcia pasów z przodu i/lub z tyłu w zestawie wskaźników. 2. Kontrolka przedniego lewego pasa. 3. Kontrolka przedniego prawego pasa. 4. Kontrolka tylnego prawego pasa. 5. Kontrolka tylnego środkowego pasa. 6. Kontrolka tylnego lewego pasa.
Kontrolka/kontrolki przedniego/przednich i tylnego/tylnych pasa/pasów bezpieczeństwa
Po włączeniu zapłonu w zestawie wskaźników zapala się kontrolka 1 ,a odpowiednia kontrolka (od 2 do 6 )zapala się na czer wono na wyświetlaczu kontrolek pasów bezpieczeństwa i
przedniej poduszki powietrznej pasażera, jeżeli dany pas nie jest zapięty lub został odpięty.

174
Bezpieczeństwo
508_pl_Chap07_securite_ed01-2014

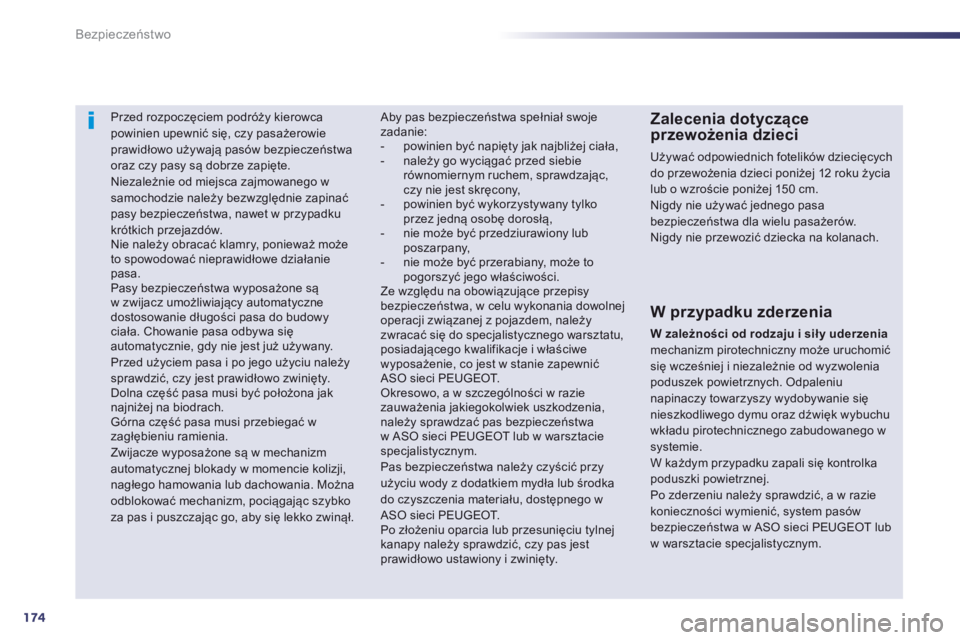

Przed rozpoczęciem podróży kierowca powinien upewnić się, czy pasażerowie prawidłowo używają pasów bezpieczeństwa oraz czy pasy są dobrze zapięte. Niezależnie od miejsca zajmowanego w samochodzie należy bezwzględnie zapinać pasy bezpieczeństwa, nawet w przypadku krótkich przejazdów. Nie należy obracać klamry, ponieważ może to spowodować nieprawidłowe działanie pasa. Pasy bezpieczeństwa wyposażone są w zwijacz umożliwiający automatyczne dostosowanie długości pasa do budowy ciała. Chowanie pasa odbywa się automatycznie, gdy nie jest już używany. Przed użyciem pasa i po jego użyciu należy sprawdzić, czy jest prawidłowo zwinięty. Dolna część pasa musi być położona jak najniżej na biodrach. Górna część pasa musi przebiegać w zagłębieniu ramienia. Zwijacze wyposażone są w mechanizm automatycznej blokady w momencie kolizji, nagłego hamowania lub dachowania. Można odblokować mechanizm, pociągając szybko za pas i puszczając go, aby się lekko zwinął.
Zalecenia dotyczące przewożenia dzieci
Używać odpowiednich fotelików dziecięcych do przewożenia dzieci poniżej 12 roku życia lub o wzroście poniżej 150 cm. Nigdy nie używać jednego pasa bezpieczeństwa dla wielu pasażerów. Nigdy nie przewozić dziecka na kolanach.
Aby pas bezpieczeństwa spełniał swoje zadanie: - powinien być napięty jak najbliżej ciała, - należy go wyciągać przed siebie równomiernym ruchem, sprawdzając, czy nie jest skręcony, - powinien być wykorzystywany tylko przez jedną osobę dorosłą, - nie może być przedziurawiony lub poszarpany, - nie może być przerabiany, może to pogorszyć jego właściwości. Ze względu na obowiązujące przepisy bezpieczeństwa, w celu wykonania dowolnej operacji związanej z pojazdem, należy zwracać się do specjalistycznego warsztatu, posiadającego kwalifikacje i właściwe wyposażenie, co jest w stanie zapewnić ASO sieci PEUGEOT. Okresowo, a w szczególności w razie zauważenia jakiegokolwiek uszkodzenia, należy sprawdzać pas bezpieczeństwa w ASO sieci PEUGEOT lub w warsztacie specjalistycznym. Pas bezpieczeństwa należy czyścić przy użyciu wody z dodatkiem mydła lub środka do czyszczenia materiału, dostępnego w ASO sieci PEUGEOT. Po złożeniu oparcia lub przesunięciu tylnej kanapy należy sprawdzić, czy pas jest prawidłowo ustawiony i zwinięty.
W przypadku zderzenia
W zależności od rodzaju i sił y uderzeniamechanizm pirotechniczny może uruchomić się wcześniej i niezależnie od wyzwolenia poduszek powietrznych. Odpaleniu napinaczy towarzyszy wydobywanie się nieszkodliwego dymu oraz dźwięk wybuchu wkładu pirotechnicznego zabudowanego w systemie. W każdym przypadku zapali się kontrolka poduszki powietrznej. Po zderzeniu należy sprawdzić, a w razie konieczności wymienić, system pasów bezpieczeństwa w ASO sieci PEUGEOT lub
w warsztacie specjalistycznym.

7
175
Bezpieczeństwo
508_pl_Chap07_securite_ed01-2014

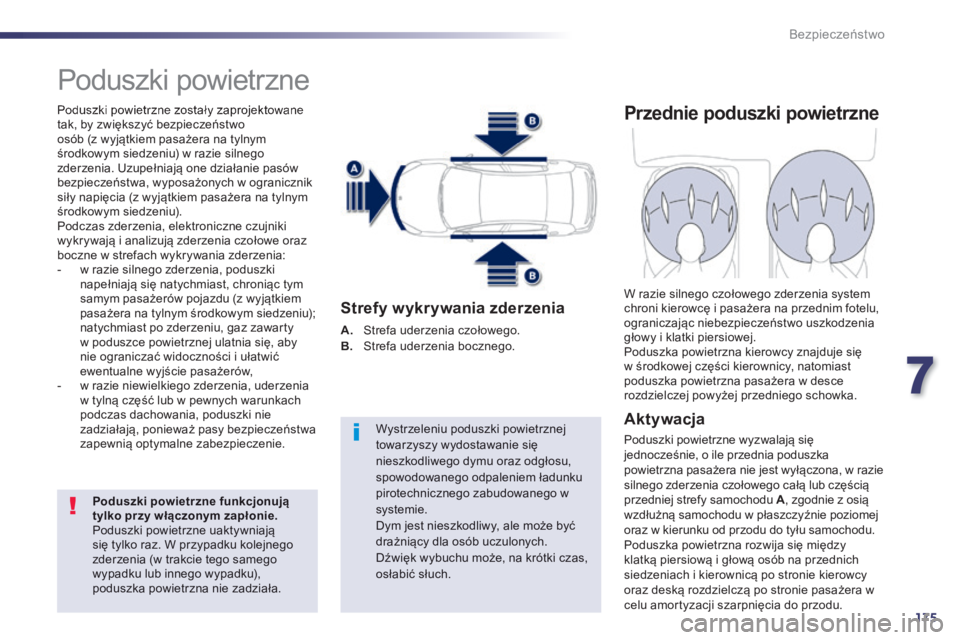

Poduszki powietrzne
Poduszki powietrzne zostały zaprojektowane tak, by zwiększyć bezpieczeństwo osób (z wyjątkiem pasażera na tylnym środkowym siedzeniu) w razie silnego zderzenia. Uzupełniają one działanie pasów bezpieczeństwa, wyposażonych w ogranicznik siły napięcia (z wyjątkiem pasażera na tylnym środkowym siedzeniu). Podczas zderzenia, elektroniczne czujniki wykrywają i analizują zderzenia czołowe oraz boczne w strefach wykrywania zderzenia: - w razie silnego zderzenia, poduszki napełniają się natychmiast, chroniąc tym samym pasażerów pojazdu (z wyjątkiem pasażera na tylnym środkowym siedzeniu); natychmiast po zderzeniu, gaz zawarty w poduszce powietrznej ulatnia się, aby nie ograniczać widoczności i ułatwić ewentualne wyjście pasażerów, - w razie niewielkiego zderzenia, uderzenia w tylną część lub w pewnych warunkach podczas dachowania, poduszki nie zadziałają, ponieważ pasy bezpieczeństwa zapewnią optymalne zabezpieczenie.
Poduszki powietrzne funkcjonują tylko przy włączonym zapłonie. Poduszki powietrzne uaktywniają się tylko raz. W przypadku kolejnego zderzenia (w trakcie tego samego wypadku lub innego wypadku), poduszka powietrzna nie zadziała.
Wystrzeleniu poduszki powietrznej towarzyszy wydostawanie się nieszkodliwego dymu oraz odgłosu, spowodowanego odpaleniem ładunku pirotechnicznego zabudowanego w systemie. Dym jest nieszkodliwy, ale może być drażniący dla osób uczulonych. Dźwięk wybuchu może, na krótki czas, osłabić słuch.
Strefy wykrywania zderzenia
A. Strefa uderzenia czołowego. B. Strefa uderzenia bocznego.
Przednie poduszki powietrzne
A k t y w a c j a
Poduszki powietrzne wyzwalają się jednocześnie, o ile przednia poduszka powietrzna pasażera nie jest wyłączona, w razie silnego zderzenia czołowego całą lub częścią przedniej strefy samochodu A , zgodnie z osią wzdłużną samochodu w płaszczyźnie poziomej oraz w kierunku od przodu do tyłu samochodu. Poduszka powietrzna rozwija się między klatką piersiową i głową osób na przednich siedzeniach i kierownicą po stronie kierowcy oraz deską rozdzielczą po stronie pasażera w celu amortyzacji szarpnięcia do przodu.
W razie silnego czołowego zderzenia system chroni kierowcę i pasażera na przednim fotelu, ograniczając niebezpieczeństwo uszkodzenia głowy i klatki piersiowej. Poduszka powietrzna kierowcy znajduje się w środkowej części kierownicy, natomiast poduszka powietrzna pasażera w desce rozdzielczej powyżej przedniego schowka.

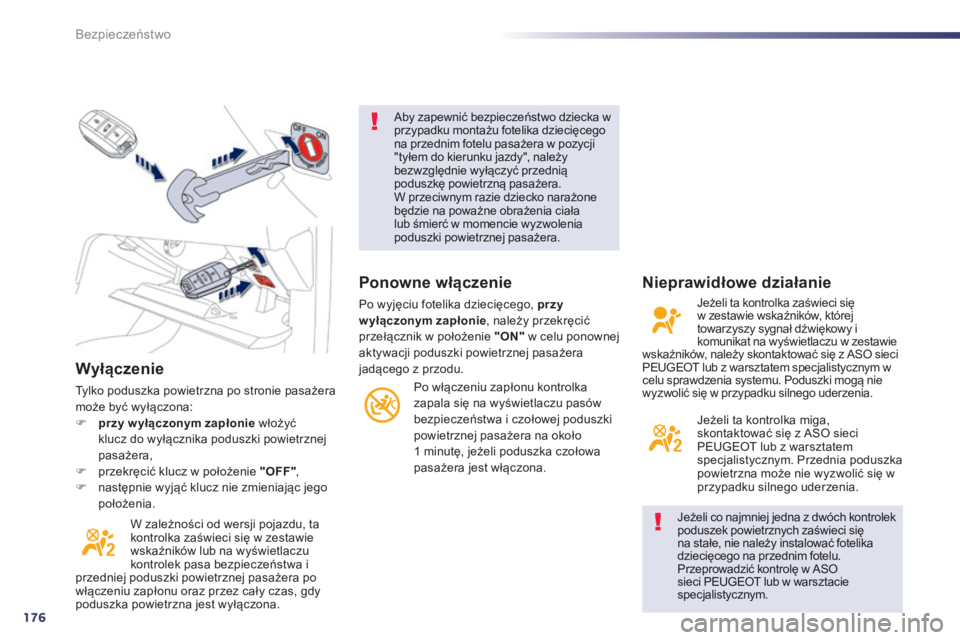

176
Bezpieczeństwo
508_pl_Chap07_securite_ed01-2014
W y ł ą c z e n i e
Tylko poduszka powietrzna po stronie pasażera może być wyłączona:  przy w yłączonym zapłonie włożyć klucz do wyłącznika poduszki powietrznej pasażera,  przekręcić klucz w położenie "OFF" ,  następnie wyjąć klucz nie zmieniając jego położenia.
W zależności od wersji pojazdu, ta kontrolka zaświeci się w zestawie wskaźników lub na wyświetlaczu kontrolek pasa bezpieczeństwa i przedniej poduszki powietrznej pasażera po włączeniu zapłonu oraz przez cały czas, gdy poduszka powietrzna jest wyłączona.
Aby zapewnić bezpieczeństwo dziecka w przypadku montażu fotelika dziecięcego na przednim fotelu pasażera w pozycji "tyłem do kierunku jazdy", należy bezwzględnie wyłączyć przednią poduszkę powietrzną pasażera. W przeciwnym razie dziecko narażone będzie na poważne obrażenia ciała lub śmierć w momencie wyzwolenia poduszki powietrznej pasażera.
Jeżeli co najmniej jedna z dwóch kontrolek poduszek powietrznych zaświeci się na stałe, nie należy instalować fotelika dziecięcego na przednim fotelu. Przeprowadzić kontrolę w ASO sieci PEUGEOT lub w warsztacie specjalistycznym.
Ponowne włączenie
Po wyjęciu fotelika dziecięcego, przy wyłączonym zapłonie , należy przekręcić przełącznik w położenie "ON" w celu ponownej aktywacji poduszki powietrznej pasażera jadącego z przodu.
Po włączeniu zapłonu kontrolka zapala się na wyświetlaczu pasów bezpieczeństwa i czołowej poduszki
powietrznej pasażera na około 1 minutę, jeżeli poduszka czołowa pasażera jest włączona.
Nieprawidłowe działanie
Jeżeli ta kontrolka zaświeci się w zestawie wskaźników, której towarzyszy sygnał dźwiękowy i komunikat na wyświetlaczu w zestawie wskaźników, należy skontaktować się z ASO sieci PEUGEOT lub z warsztatem specjalistycznym w celu sprawdzenia systemu. Poduszki mogą nie wyzwolić się w przypadku silnego uderzenia.
Jeżeli ta kontrolka miga, skontaktować się z ASO sieci PEUGEOT lub z warsztatem specjalistycznym. Przednia poduszka powietrzna może nie wyzwolić się w przypadku silnego uderzenia.

7
177
Bezpieczeństwo
508_pl_Chap07_securite_ed01-2014

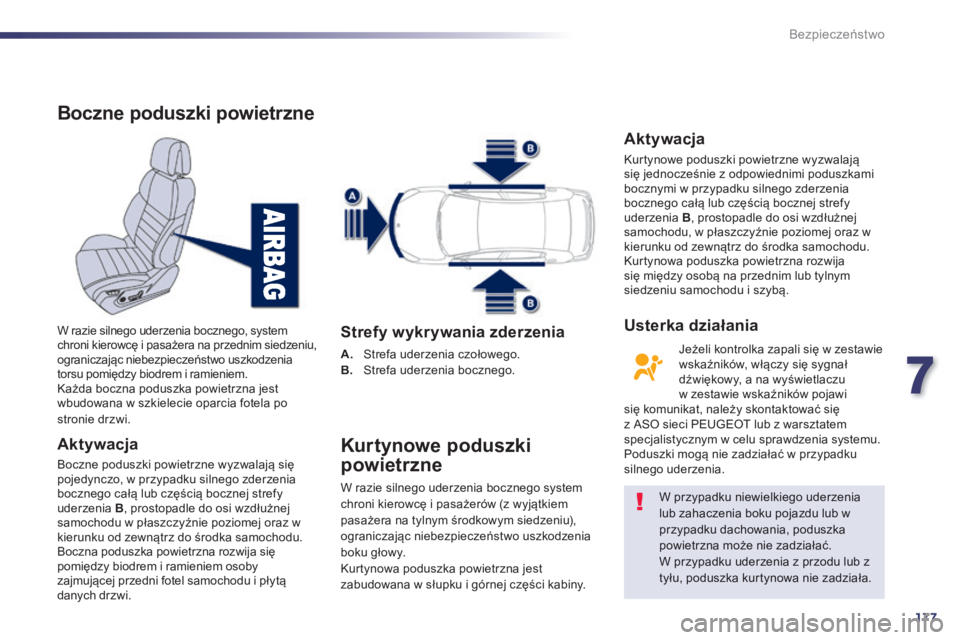

Boczne poduszki powietrzne
A k t y w a c j a
Boczne poduszki powietrzne wyzwalają się pojedynczo, w przypadku silnego zderzenia bocznego całą lub częścią bocznej strefy uderzenia B , prostopadle do osi wzdłużnej samochodu w płaszczyźnie poziomej oraz w kierunku od zewnątrz do środka samochodu. Boczna poduszka powietrzna rozwija się pomiędzy biodrem i ramieniem osoby zajmującej przedni fotel samochodu i płytą danych drzwi.
W razie silnego uderzenia bocznego, system chroni kierowcę i pasażera na przednim siedzeniu, ograniczając niebezpieczeństwo uszkodzenia torsu pomiędzy biodrem i ramieniem. Każda boczna poduszka powietrzna jest wbudowana w szkielecie oparcia fotela po stronie drzwi.
Strefy wykrywania zderzenia
A. Strefa uderzenia czołowego. B. Strefa uderzenia bocznego.
Kurtynowe poduszki
powietrzne
W razie silnego uderzenia bocznego system chroni kierowcę i pasażerów (z wyjątkiem pasażera na tylnym środkowym siedzeniu), ograniczając niebezpieczeństwo uszkodzenia boku głowy. Kurtynowa poduszka powietrzna jest zabudowana w słupku i górnej części kabiny.
W przypadku niewielkiego uderzenia lub zahaczenia boku pojazdu lub w przypadku dachowania, poduszka powietrzna może nie zadziałać. W przypadku uderzenia z przodu lub z tyłu, poduszka kurtynowa nie zadziała.
A k t y w a c j a
Kurtynowe poduszki powietrzne wyzwalają się jednocześnie z odpowiednimi poduszkami bocznymi w przypadku silnego zderzenia bocznego całą lub częścią bocznej strefy uderzenia B , prostopadle do osi wzdłużnej samochodu, w płaszczyźnie poziomej oraz w kierunku od zewnątrz do środka samochodu. Kurtynowa poduszka powietrzna rozwija się między osobą na przednim lub tylnym siedzeniu samochodu i szybą.
Jeżeli kontrolka zapali się w zestawie wskaźników, włączy się sygnał dźwiękowy, a na wyświetlaczu w zestawie wskaźników pojawi się komunikat, należy skontaktować się z ASO sieci PEUGEOT lub z warsztatem specjalistycznym w celu sprawdzenia systemu. Poduszki mogą nie zadziałać w przypadku silnego uderzenia.
Usterka działania

178
Bezpieczeństwo
508_pl_Chap07_securite_ed01-2014

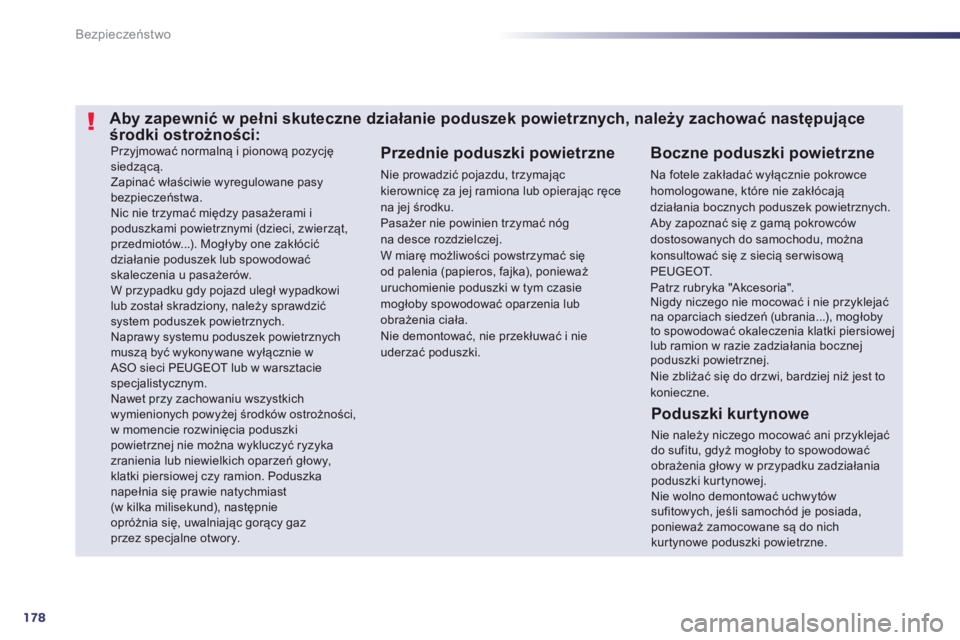

Przyjmować normalną i pionową pozycję siedzącą. Zapinać właściwie wyregulowane pasy bezpieczeństwa. Nic nie trzymać między pasażerami i poduszkami powietrznymi (dzieci, zwierząt, przedmiotów...). Mogłyby one zakłócić działanie poduszek lub spowodować skaleczenia u pasażerów. W przypadku gdy pojazd uległ wypadkowi lub został skradziony, należy sprawdzić system poduszek powietrznych. Naprawy systemu poduszek powietrznych muszą być wykonywane wyłącznie w ASO sieci PEUGEOT lub w warsztacie specjalistycznym. Nawet przy zachowaniu wszystkich wymienionych powyżej środków ostrożności, w momencie rozwinięcia poduszki powietrznej nie można wykluczyć ryzyka zranienia lub niewielkich oparzeń głowy, klatki piersiowej czy ramion. Poduszka napełnia się prawie natychmiast (w kilka milisekund), następnie opróżnia się, uwalniając gorący gaz przez specjalne otwory.
Boczne poduszki powietrzne
Na fotele zakładać wyłącznie pokrowce homologowane, które nie zakłócają działania bocznych poduszek powietrznych. Aby zapoznać się z gamą pokrowców dostosowanych do samochodu, można konsultować się z siecią ser wisową P E U G E O T. Patrz rubryka "Akcesoria". Nigdy niczego nie mocować i nie przyklejać na oparciach siedzeń (ubrania...), mogłoby to spowodować okaleczenia klatki piersiowej lub ramion w razie zadziałania bocznej poduszki powietrznej. Nie zbliżać się do drzwi, bardziej niż jest to konieczne.
Przednie poduszki powietrzne
Nie prowadzić pojazdu, trzymając kierownicę za jej ramiona lub opierając ręce na jej środku. Pasażer nie powinien trzymać nóg na desce rozdzielczej. W miarę możliwości powstrzymać się od palenia (papieros, fajka), ponieważ uruchomienie poduszki w tym czasie mogłoby spowodować oparzenia lub obrażenia ciała. Nie demontować, nie przekłuwać i nie uderzać poduszki.
Aby zapewnić w pełni skuteczne działanie poduszek powietrznych, należy zachować następujące środki ostrożności:
P o d u s z k i k u r t y n o w e
Nie należy niczego mocować ani przyklejać do sufitu, gdyż mogłoby to spowodować obrażenia głowy w przypadku zadziałania poduszki kurtynowej. Nie wolno demontować uchwytów sufitowych, jeśli samochód je posiada, ponieważ zamocowane są do nich kurtynowe poduszki powietrzne.
