Peugeot 508 2014 Instrukcja Obsługi (in Polish)

8
189
Informacje praktyczne
508_pl_Chap08_info pratiques_ed01-2014

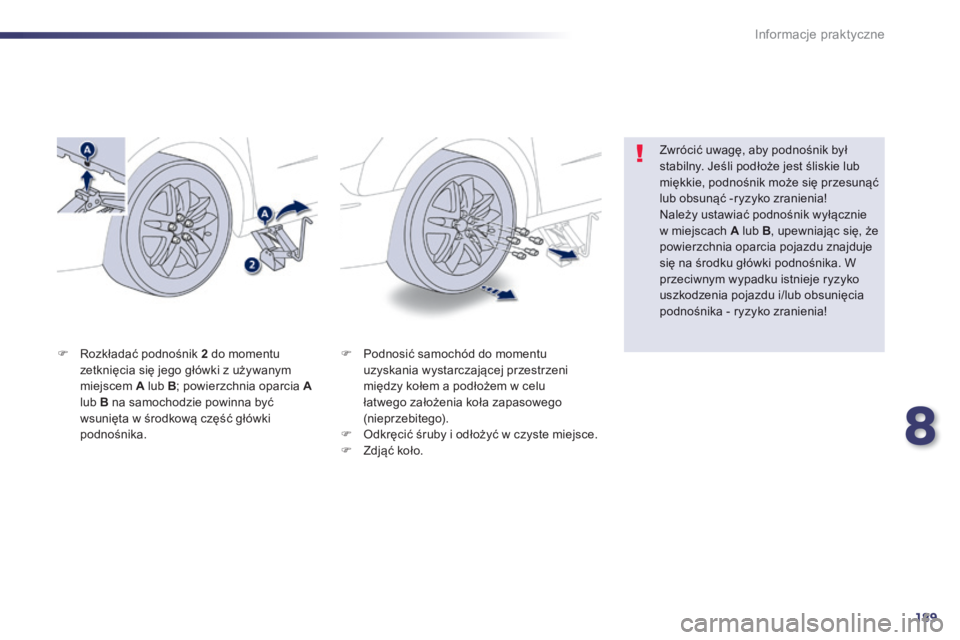

 Podnosić samochód do momentu uzyskania wystarczającej przestrzeni między kołem a podłożem w celu łatwego założenia koła zapasowego (nieprzebitego).  Odkręcić śruby i odłożyć w czyste miejsce.  Z d j ą ć k o ł o .
 Rozkładać podnośnik 2 do momentu zetknięcia się jego główki z używanym miejscem A lub B ; powierzchnia oparcia Alub B na samochodzie powinna być wsunięta w środkową część główki podnośnika.
Zwrócić uwagę, aby podnośnik był stabilny. Jeśli podłoże jest śliskie lub miękkie, podnośnik może się przesunąć lub obsunąć -ryzyko zranienia! Należy ustawiać podnośnik wyłącznie w miejscach A lub B , upewniając się, że powierzchnia oparcia pojazdu znajduje się na środku główki podnośnika. W przeciwnym wypadku istnieje ryzyko uszkodzenia pojazdu i/lub obsunięcia podnośnika - ryzyko zranienia!

190
Informacje praktyczne
508_pl_Chap08_info pratiques_ed01-2014

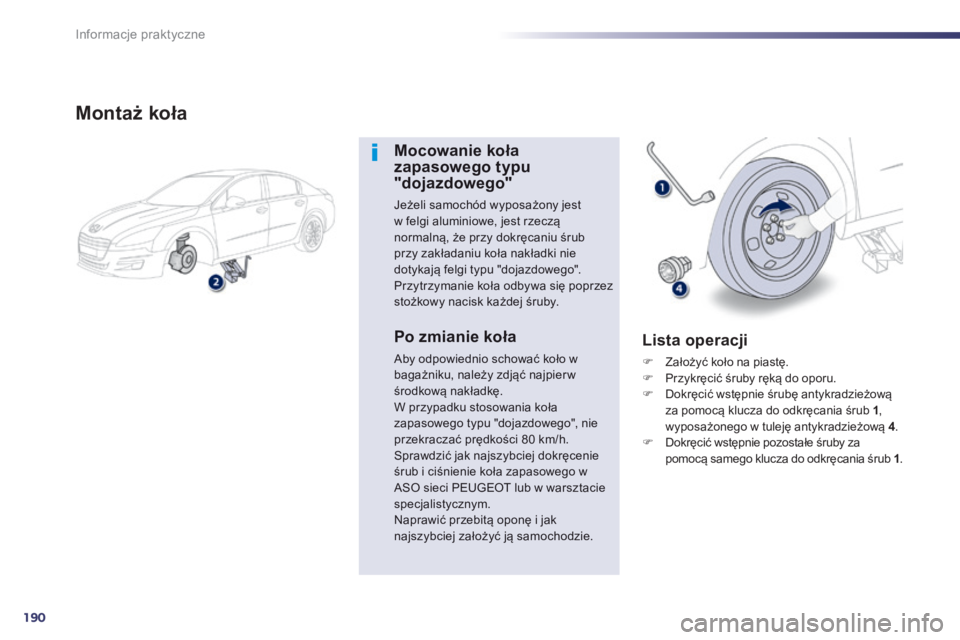

M o n t a ż k o ł a
Mocowanie koła zapasowego typu "dojazdowego"
Jeżeli samochód wyposażony jest w felgi aluminiowe, jest rzeczą normalną, że przy dokręcaniu śrub przy zakładaniu koła nakładki nie dotykają felgi typu "dojazdowego". Przytrzymanie koła odbywa się poprzez stożkowy nacisk każdej śruby.
Po zmianie koła
Aby odpowiednio schować koło w bagażniku, należy zdjąć najpier w środkową nakładkę. W przypadku stosowania koła zapasowego typu "dojazdowego", nie przekraczać prędkości 80 km/h. Sprawdzić jak najszybciej dokręcenie śrub i ciśnienie koła zapasowego w ASO sieci PEUGEOT lub w warsztacie specjalistycznym. Naprawić przebitą oponę i jak najszybciej założyć ją samochodzie.
Lista operacji
 Założyć koło na piastę.  Przykręcić śruby ręką do oporu.  Dokręcić wstępnie śrubę antykradzieżową za pomocą klucza do odkręcania śrub 1 , wyposażonego w tuleję antykradzieżową 4 .
 Dokręcić wstępnie pozostałe śruby za pomocą samego klucza do odkręcania śrub 1 .

8
191
Informacje praktyczne
508_pl_Chap08_info pratiques_ed01-2014

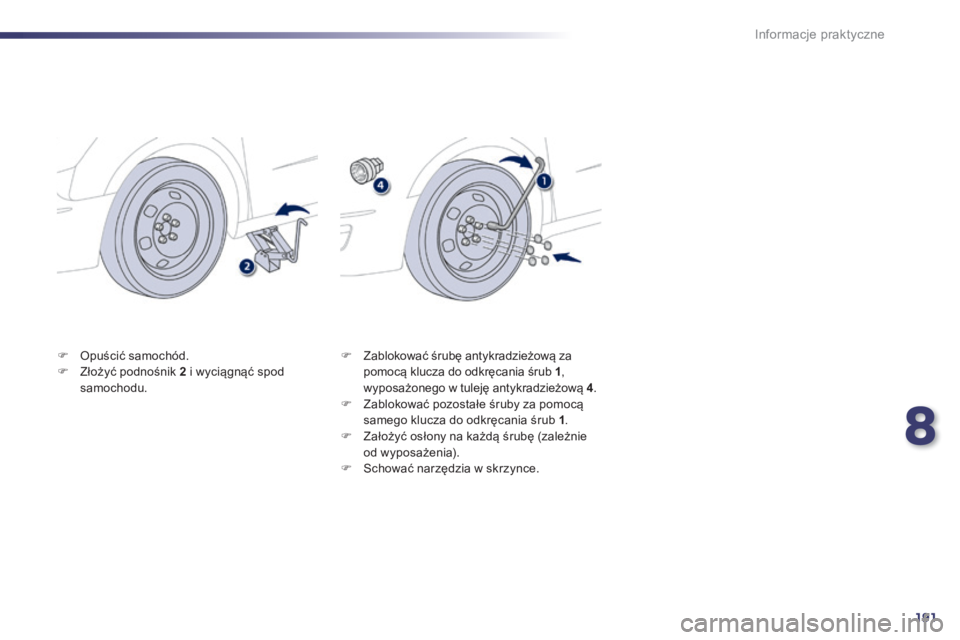

 Opuścić samochód.  Złożyć podnośnik 2 i wyciągnąć spod s a m o c h o d u .
 Zablokować śrubę antykradzieżową za pomocą klucza do odkręcania śrub 1 , wyposażonego w tuleję antykradzieżową 4 .  Zablokować pozostałe śruby za pomocą samego klucza do odkręcania śrub 1 .  Założyć osłony na każdą śrubę (zależnie od wyposażenia).  Schować narzędzia w skrzynce.

192
Informacje praktyczne
508_pl_Chap08_info pratiques_ed01-2014

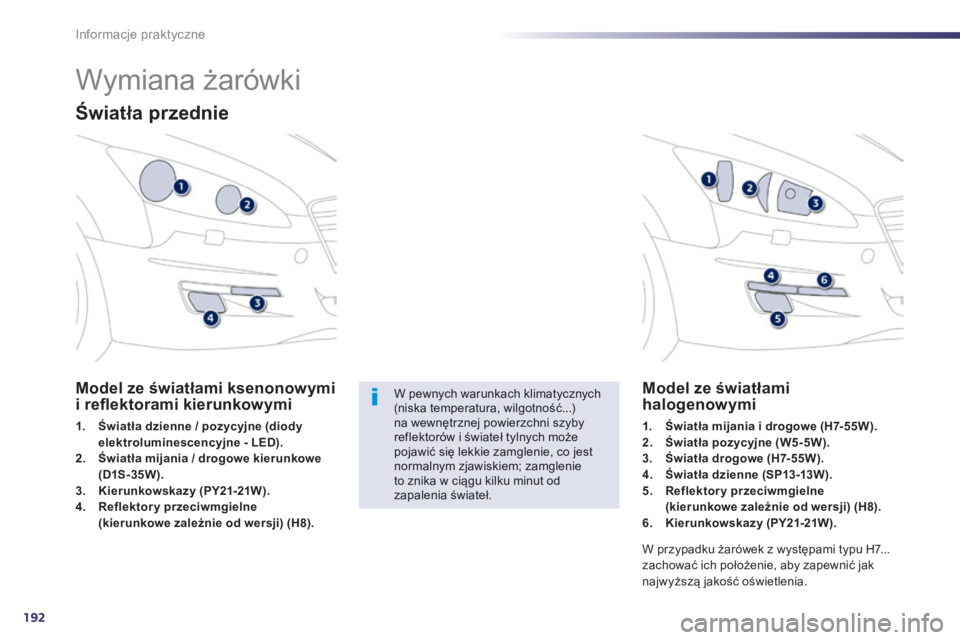

Wymiana żarówki
Światła przednie
Model ze światłami ksenonowymi i refl ektorami kierunkowymi
1. Światła dzienne / pozycyjne (diody elektroluminescencyjne - LED).2. Światła mijania / drogowe kierunkowe (D1S - 35 W ).3. Kierunkowskazy (PY21-21W).4. Reflektory przeciwmgielne (kierunkowe zależnie od wersji) (H8).
Model ze światłami halogenowymi
1. Światła mijania i drogowe (H7-55W).2. Światła pozycyjne (W5-5W).3. Światła drogowe (H7-55W).4. Światła dzienne (SP13-13W).5. Reflektory przeciwmgielne (kierunkowe zależnie od wersji) (H8).6. Kierunkowskazy (PY21-21W).
W przypadku żarówek z występami typu H7... zachować ich położenie, aby zapewnić jak najwyższą jakość oświetlenia.
W pewnych warunkach klimatycznych (niska temperatura, wilgotność...) na wewnętrznej powierzchni szyby reflektorów i świateł tylnych może pojawić się lekkie zamglenie, co jest normalnym zjawiskiem; zamglenie to znika w ciągu kilku minut od zapalenia świateł.

8
193
Informacje praktyczne
508_pl_Chap08_info pratiques_ed01-2014

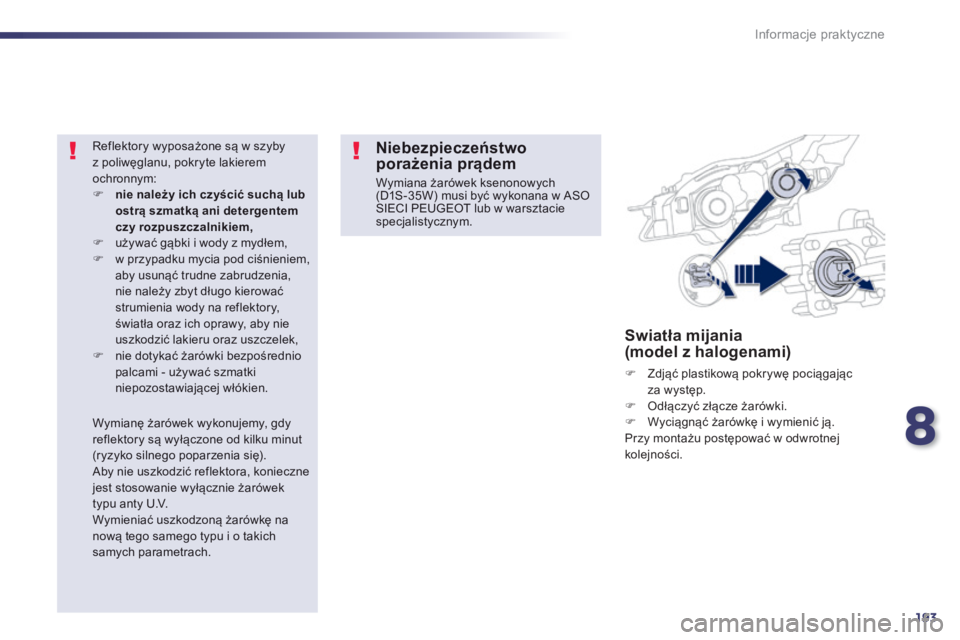

Swiatła mijania (model z halogenami)
 Zdjąć plastikową pokrywę pociągając za występ.  Odłączyć złącze żarówki.  Wyciągnąć żarówkę i wymienić ją. Przy montażu postępować w odwrotnej k o l e j n o ś c i .
Reflektory wyposażone są w szyby z poliwęglanu, pokryte lakierem ochronnym:  nie należy ich czyścić suchą lub ostrą szmatką ani detergentem czy rozpuszczalnikiem, używać gąbki i wody z mydłem,  w przypadku mycia pod ciśnieniem, aby usunąć trudne zabrudzenia, nie należy zbyt długo kierować strumienia wody na reflektory, światła oraz ich oprawy, aby nie uszkodzić lakieru oraz uszczelek,  nie dotykać żarówki bezpośrednio palcami - używać szmatki niepozostawiającej włókien.
Niebezpieczeństwo porażenia prądem
Wymiana żarówek ksenonowych (D1S-35W) musi być wykonana w ASO SIECI PEUGEOT lub w warsztacie s p e c j a l i s t y c z n y m .
Wymianę żarówek wykonujemy, gdy reflektory są wyłączone od kilku minut (ryzyko silnego poparzenia się). Aby nie uszkodzić reflektora, konieczne jest stosowanie wyłącznie żarówek typu anty U.V. Wymieniać uszkodzoną żarówkę na
nową tego samego typu i o takich samych parametrach.

194
Informacje praktyczne
508_pl_Chap08_info pratiques_ed01-2014

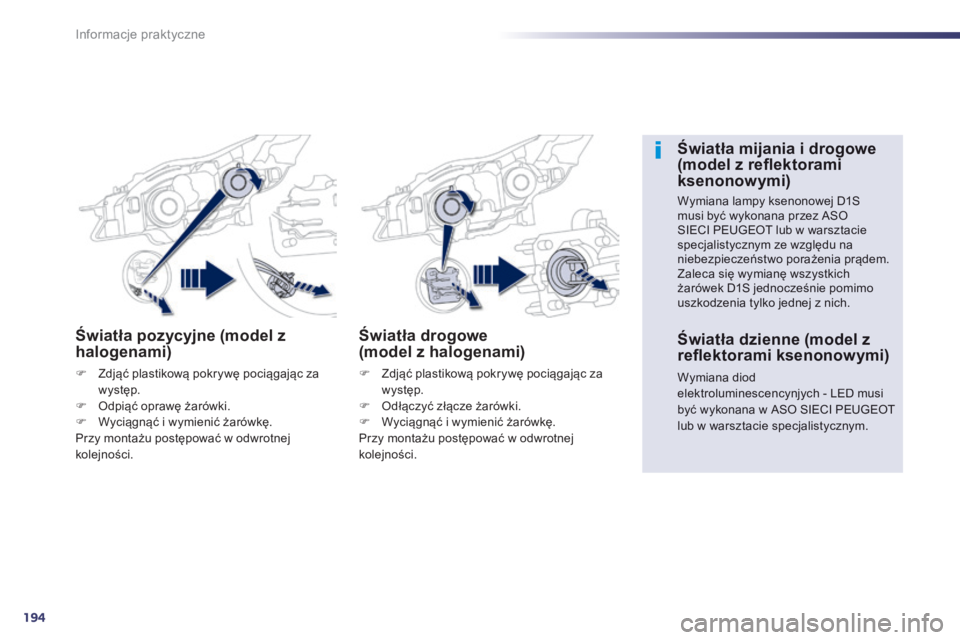

Światła pozycyjne (model z halogenami)
 Zdjąć plastikową pokrywę pociągając za występ.  Odpiąć oprawę żarówki.  Wyciągnąć i wymienić żarówkę. Przy montażu postępować w odwrotnej k o l e j n o ś c i .
Ś w i a t ł a d r o g o w e (model z halogenami)
 Zdjąć plastikową pokrywę pociągając za występ.  Odłączyć złącze żarówki.  Wyciągnąć i wymienić żarówkę. Przy montażu postępować w odwrotnej k o l e j n o ś c i .
Ś w i a t ł a m i j a n i a i d r o g o w e (model z refl ektorami ksenonowymi)
Wymiana lampy ksenonowej D1Smusi być wykonana przez ASO SIECI PEUGEOT lub w warsztacie specjalistycznym ze względu na niebezpieczeństwo porażenia prądem. Zaleca się wymianę wszystkich żarówek D1S jednocześnie pomimo uszkodzenia tylko jednej z nich.
Światła dzienne (model z
refl ektorami ksenonowymi)
Wymiana diod elektroluminescencynjych - LED musi być wykonana w ASO SIECI PEUGEOT lub w warsztacie specjalistycznym.

8
195
Informacje praktyczne
508_pl_Chap08_info pratiques_ed01-2014

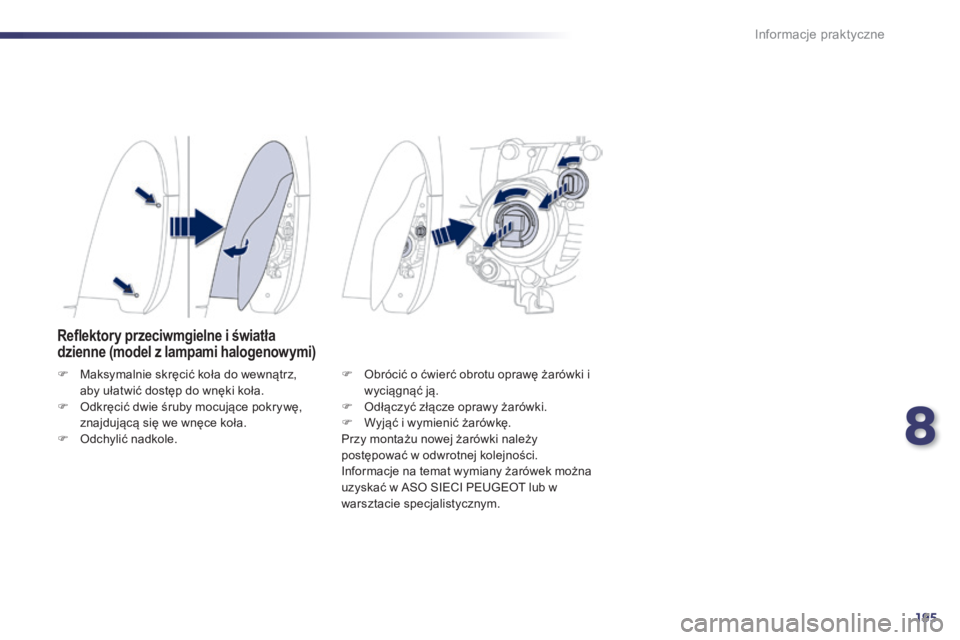

Refl ektory przeciwmgielne i światła dzienne (model z lampami halogenowymi)
 Maksymalnie skręcić koła do wewnątrz, aby ułatwić dostęp do wnęki koła.  Odkręcić dwie śruby mocujące pokrywę, znajdującą się we wnęce koła.  Odchylić nadkole.
 Obrócić o ćwierć obrotu oprawę żarówki i wyciągnąć ją.  Odłączyć złącze oprawy żarówki.  Wyjąć i wymienić żarówkę. Przy montażu nowej żarówki należy postępować w odwrotnej kolejności. Informacje na temat wymiany żarówek można uzyskać w ASO SIECI PEUGEOT lub w warsztacie specjalistycznym.

196
Informacje praktyczne
508_pl_Chap08_info pratiques_ed01-2014

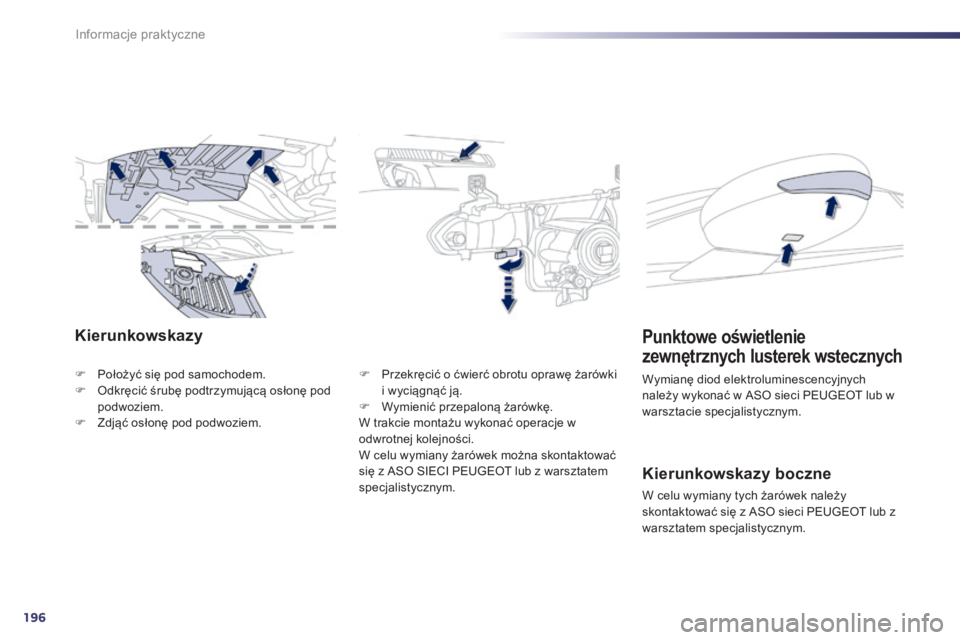

Kierunkowskazy
 Położyć się pod samochodem.  Odkręcić śrubę podtrzymującą osłonę pod podwoziem.  Zdjąć osłonę pod podwoziem.
 Przekręcić o ćwierć obrotu oprawę żarówki i wyciągnąć ją.  Wymienić przepaloną żarówkę. W trakcie montażu wykonać operacje w odwrotnej kolejności. W celu wymiany żarówek można skontaktować się z ASO SIECI PEUGEOT lub z warsztatem s p e c j a l i s t y c z n y m . Kierunkowskazy boczne
W celu wymiany tych żarówek należy skontaktować się z ASO sieci PEUGEOT lub z warsztatem specjalistycznym.
Punktowe oświetlenie
zewnętrznych lusterek wstecznych
Wymianę diod elektroluminescencyjnych należy wykonać w ASO sieci PEUGEOT lub w warsztacie specjalistycznym.

8
197
Informacje praktyczne
508_pl_Chap08_info pratiques_ed01-2014

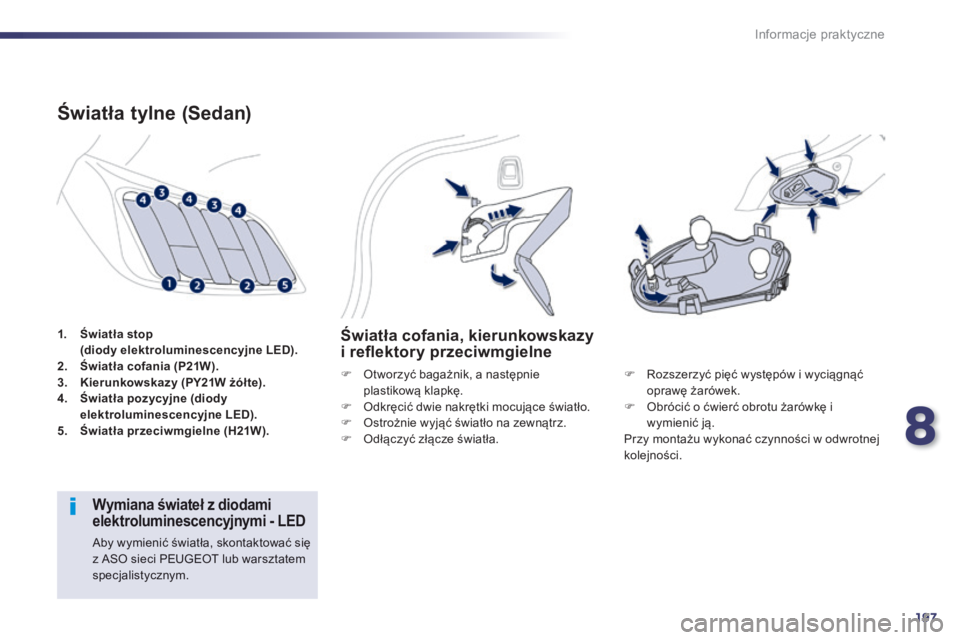

1. Światła stop (diody elektroluminescencyjne LED).2. Światła cofania (P21W).3. Kierunkowskazy (PY21W żółte).4. Światła pozycyjne (diody elektroluminescencyjne LED).5. Światła przeciwmgielne (H21W).
Światła tylne (Sedan)
Światła cofania, kierunkowskazy i refl ektory przeciwmgielne
 Otworzyć bagażnik, a następnie plastikową klapkę.  Odkręcić dwie nakrętki mocujące światło.  Ostrożnie wyjąć światło na zewnątrz.  Odłączyć złącze światła.
 Rozszerzyć pięć występów i wyciągnąć oprawę żarówek.  Obrócić o ćwierć obrotu żarówkę i wymienić ją. Przy montażu wykonać czynności w odwrotnej k o l e j n o ś c i .
Wymiana świateł z diodami elektroluminescencyjnymi - LED
Aby wymienić światła, skontaktować się z ASO sieci PEUGEOT lub warsztatem s p e c j a l i s t y c z n y m .

198
Informacje praktyczne
508_pl_Chap08_info pratiques_ed01-2014

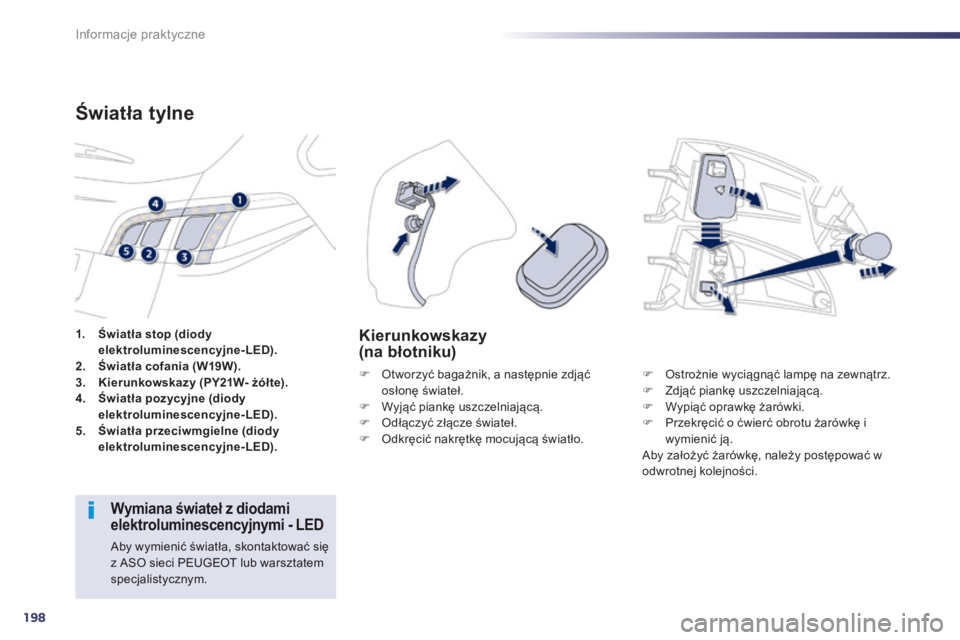

1. Światła stop (diody elektroluminescencyjne-LED).2. Światła cofania (W19W).3. Kierunkowskazy (PY21W- żółte).4. Światła pozycyjne (diody elektroluminescencyjne-LED).5. Światła przeciwmgielne (diody elektroluminescencyjne-LED).
Ś w i a t ł a t y l n e
 Otworzyć bagażnik, a następnie zdjąć osłonę świateł.  Wyjąć piankę uszczelniającą.  Odłączyć złącze świateł.  Odkręcić nakrętkę mocującą światło.
Kierunkowskazy (na błotniku)
 Ostrożnie wyciągnąć lampę na zewnątrz.  Zdjąć piankę uszczelniającą.  Wypiąć oprawkę żarówki.  Przekręcić o ćwierć obrotu żarówkę i wymienić ją. Aby założyć żarówkę, należy postępować w odwrotnej kolejności.
Wymiana świateł z diodami elektroluminescencyjnymi - LED
Aby wymienić światła, skontaktować się z ASO sieci PEUGEOT lub warsztatem s p e c j a l i s t y c z n y m .
