Peugeot 508 2014 Kezelési útmutató (in Hungarian)

8
199
Gyakorlati tudnivalók
508_hu_Chap08_info pratiques_ed01-2014

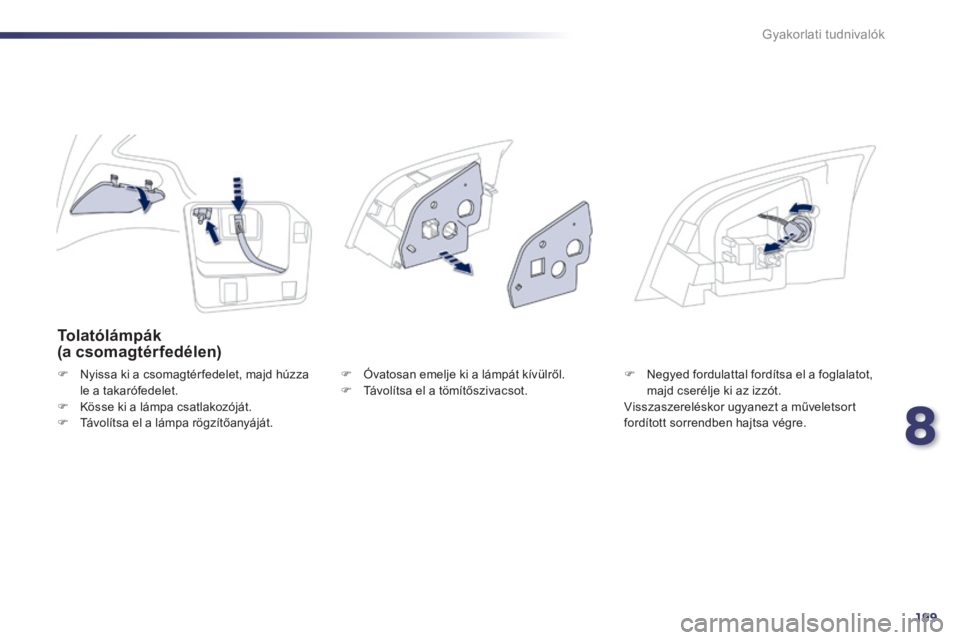

Tolatólámpák (a csomagtérfedélen)
 Nyissa ki a csomagtér fedelet, majd húzza le a takarófedelet.  Kösse ki a lámpa csatlakozóját.  Távolítsa el a lámpa rögzítőanyáját.
 Óvatosan emelje ki a lámpát kívülről.  Távolítsa el a tömítőszivacsot.  Negyed fordulattal fordítsa el a foglalatot, majd cserélje ki az izzót. Visszaszereléskor ugyanezt a műveletsort fordított sorrendben hajtsa végre.

200
Gyakorlati tudnivalók
508_hu_Chap08_info pratiques_ed01-2014

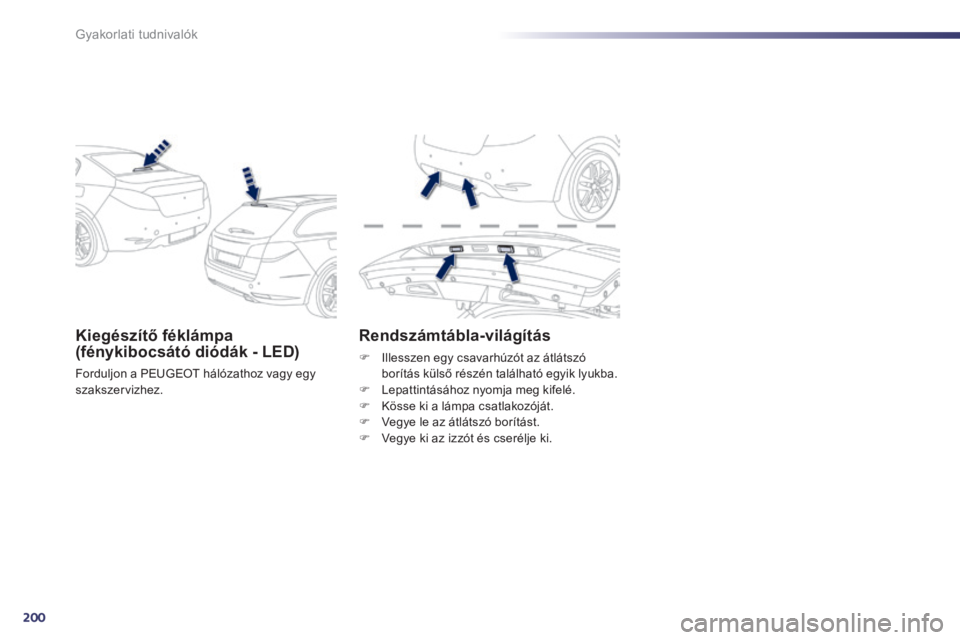

Kiegészítő féklámpa (fénykibocsátó diódák - LED)
Forduljon a PEUGEOT hálózathoz vagy egy szakszervizhez.
Rendszámtábla-világítás
 Illesszen egy csavarhúzót az átlátszó borítás külső részén található egyik lyukba.  Lepattintásához nyomja meg kifelé.  Kösse ki a lámpa csatlakozóját.  Vegye le az átlátszó borítást.  Vegye ki az izzót és cserélje ki.

8
201
Gyakorlati tudnivalók
508_hu_Chap08_info pratiques_ed01-2014

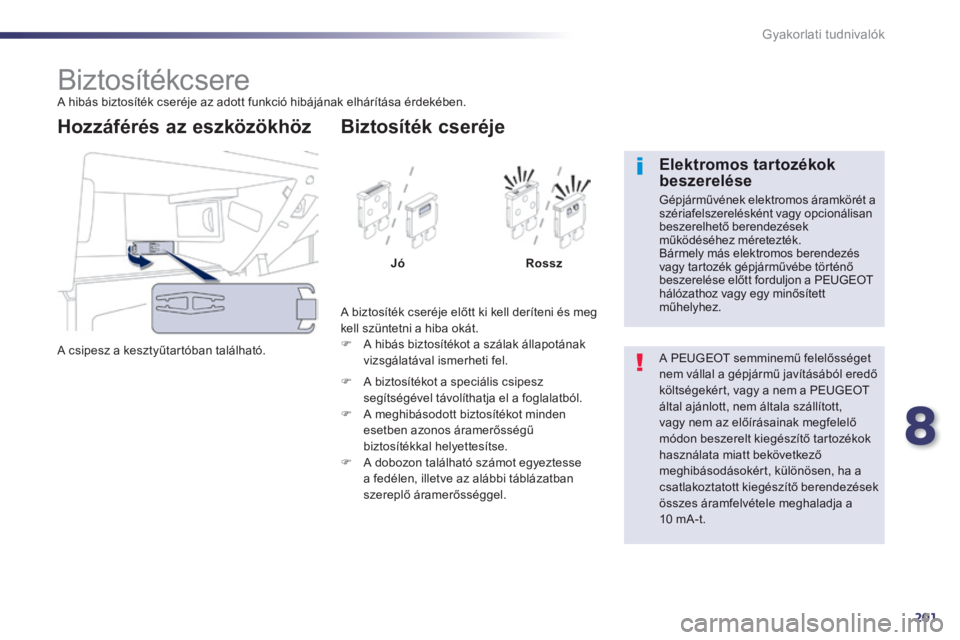

Biztosítékcsere A hibás biztosíték cseréje az adott funkció hibájának elhárítása érdekében.
A csipesz a kesztyűtartóban található.
Hozzáférés az eszközökhöz
A biztosíték cseréje előtt ki kell deríteni és meg kell szüntetni a hiba okát.  A hibás biztosítékot a szálak állapotának vizsgálatával ismerheti fel.
Biztosíték cseréje
JóRossz
 A biztosítékot a speciális csipesz segítségével távolíthatja el a foglalatból.  A meghibásodott biztosítékot minden esetben azonos áramerősségű biztosítékkal helyettesítse.  A dobozon található számot egyeztesse a fedélen, illetve az alábbi táblázatban szereplő áramerősséggel.
A PEUGEOT semminemű felelősséget nem vállal a gépjármű javításából eredő költségekért, vagy a nem a PEUGEOT által ajánlott, nem általa szállított, vagy nem az előírásainak megfelelő
módon beszerelt kiegészítő tartozékok használata miatt bekövetkező meghibásodásokért, különösen, ha a csatlakoztatott kiegészítő berendezések összes áramfelvétele meghaladja a 10 mA-t.
Elektromos tartozékok beszerelése
Gépjárművének elektromos áramkörét a szériafelszerelésként vagy opcionálisan beszerelhető berendezések működéséhez méretezték. Bármely más elektromos berendezés vagy tartozék gépjárművébe történő beszerelése előtt forduljon a PEUGEOT hálózathoz vagy egy minősített műhelyhez.

202
Gyakorlati tudnivalók
508_hu_Chap08_info pratiques_ed01-2014
Műszerfali biztosítékdoboz
A biztosítékdoboz a műszer fal alsó részén található (bal oldalon).
Hozzáférés a biztosítékokhoz
 Nyissa le a rejtett rekeszt, majd gyengén húzza túl az ellenállási ponton.
Biztosíték számaÁramerősség( A ) Funkció
F6 A vagy B15 Autórádió.
F83 R i a s z t ó .
F1310 Első szivargyújtó.
F1410 Első 12 V-os csatlakozó.
F163 Hátsó plafonlámpa, hátsó térképolvasók.
F173 Első plafonlámpa, sminktükör.
F28 A vagy B15 Autórádió.
F3020 Hátsó ablaktörlő.
F3210 Audioerősítő.

8
203
Gyakorlati tudnivalók
508_hu_Chap08_info pratiques_ed01-2014
B i z t o s í t é k s z á m a Á r a m e r ő s s é g ( A ) Funkció
F3 15 Vezetőoldali ablakemelő konzol, hátsó ülések 12 V-os csatlakozója.
F4 15 Csomagtéri 12 V-os csatlakozó.
F5 30 Szakaszos hátsó ablakemelő.
F6 30 Szakaszos első ablakemelő.
F11 20 Vonóhorog egység.
F12 20 Audioerősítő.
F15 20 Panoráma üvegtető sötétítő (SW).
F16 5 Vezetőoldali ablakemelő konzol.

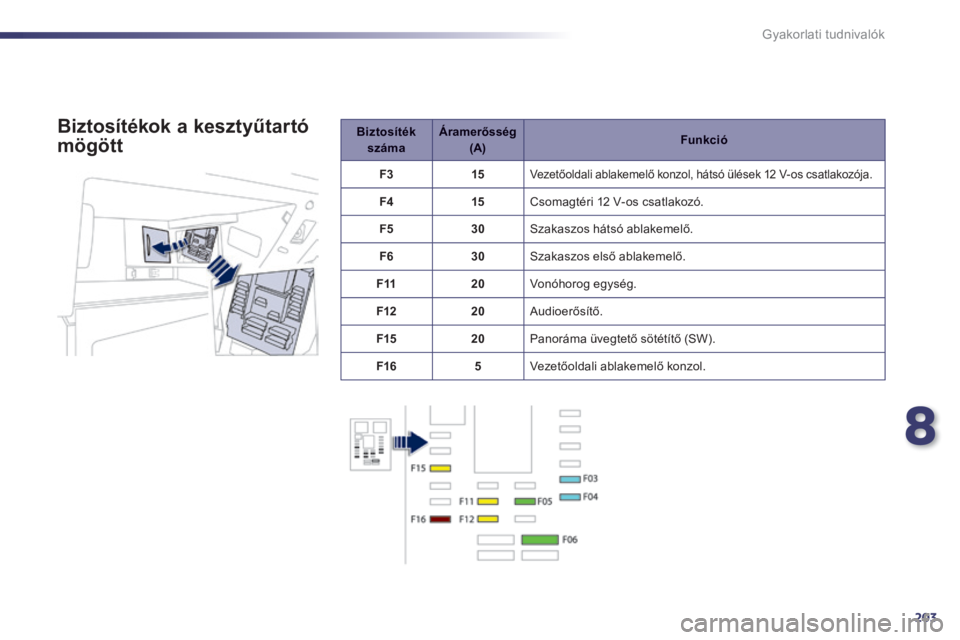

Biztosítékok a kesztyűtartó
mögött

204
Gyakorlati tudnivalók
508_hu_Chap08_info pratiques_ed01-2014

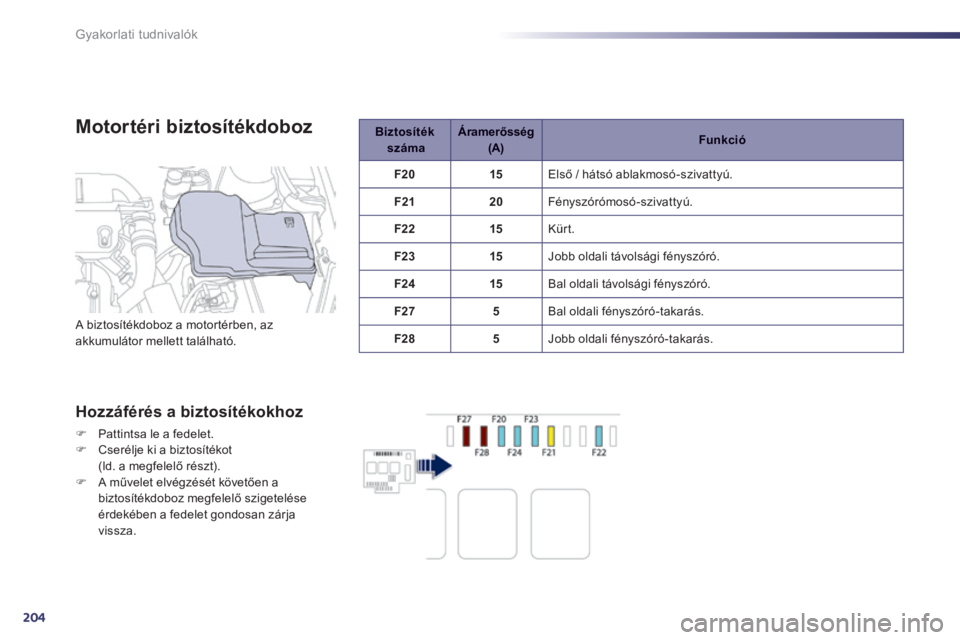

Motortéri biztosítékdoboz
Hozzáférés a biztosítékokhoz
 Pattintsa le a fedelet.  Cserélje ki a biztosítékot (ld. a megfelelő részt).  A művelet elvégzését követően a biztosítékdoboz megfelelő szigetelése érdekében a fedelet gondosan zárja v i s s z a .
Biztosíték száma Á r a m e r ő s s é g ( A ) Funkció
F2015 Első / hátsó ablakmosó-szivattyú.
F2120 Fényszórómosó-szivattyú.
F2215 K ü r t .
F2315 Jobb oldali távolsági fényszóró.
F2415 Bal oldali távolsági fényszóró.
F275 Bal oldali fényszóró-takarás.
F285 Jobb oldali fényszóró-takarás. A biztosítékdoboz a motortérben, az akkumulátor mellett található.

8
205
Gyakorlati tudnivalók
508_hu_Chap08_info pratiques_ed01-2014

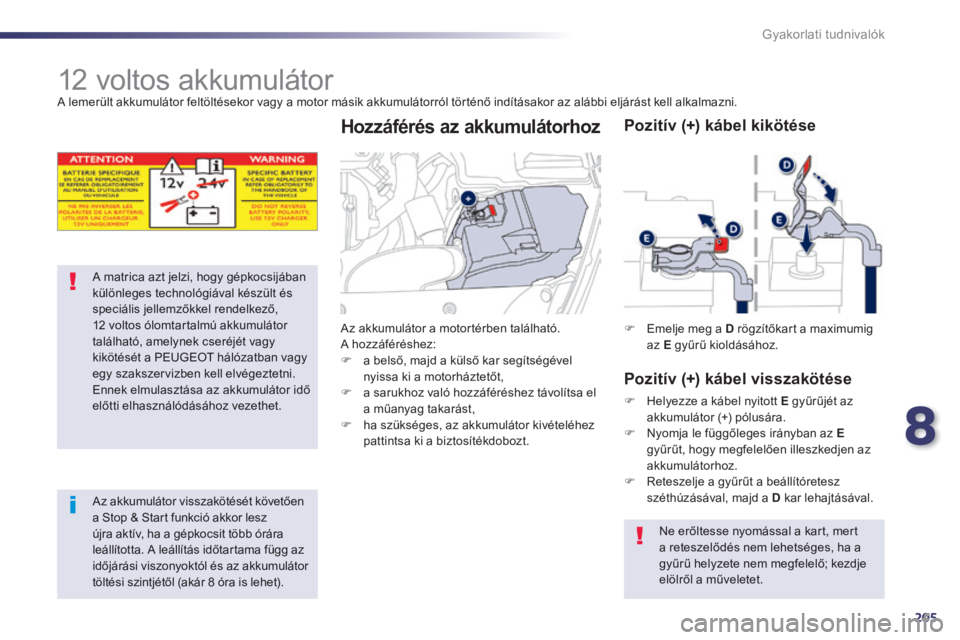

12 voltos akkumulátor A lemerült akkumulátor feltöltésekor vagy a motor másik akkumulátorról történő indításakor az alábbi eljárást kell alkalmazni.
A matrica azt jelzi, hogy gépkocsijában különleges technológiával készült és speciális jellemzőkkel rendelkező, 12 voltos ólomtartalmú akkumulátor található, amelynek cseréjét vagy kikötését a PEUGEOT hálózatban vagy egy szakszervizben kell elvégeztetni. Ennek elmulasztása az akkumulátor idő előtti elhasználódásához vezethet.
Az akkumulátor visszakötését követően a Stop & Start funkció akkor lesz újra aktív, ha a gépkocsit több órára leállította. A leállítás időtartama függ az időjárási viszonyoktól és az akkumulátor töltési szintjétől (akár 8 óra is lehet).
Az akkumulátor a motortérben található. A hozzáféréshez:  a belső, majd a külső kar segítségével nyissa ki a motorháztetőt,  a sarukhoz való hozzáféréshez távolítsa el a műanyag takarást,  ha szükséges, az akkumulátor kivételéhez
pattintsa ki a biztosítékdobozt.
Hozzáférés az akkumulátorhoz
 Emelje meg a D rögzítőkart a maximumig az E gyűrű kioldásához.
Pozitív (+) kábel kikötése
Pozitív (+) kábel visszakötése
 Helyezze a kábel nyitott E gyűrűjét az akkumulátor (+) pólusára.
 Nyomja le függőleges irányban az Egyűrűt, hogy megfelelően illeszkedjen az akkumulátorhoz.  Reteszelje a gyűrűt a beállítóretesz széthúzásával, majd a D kar lehajtásával.
Ne erőltesse nyomással a kart, mert a reteszelődés nem lehetséges, ha a gyűrű helyzete nem megfelelő; kezdje elölről a műveletet.

206
Gyakorlati tudnivalók
508_hu_Chap08_info pratiques_ed01-2014

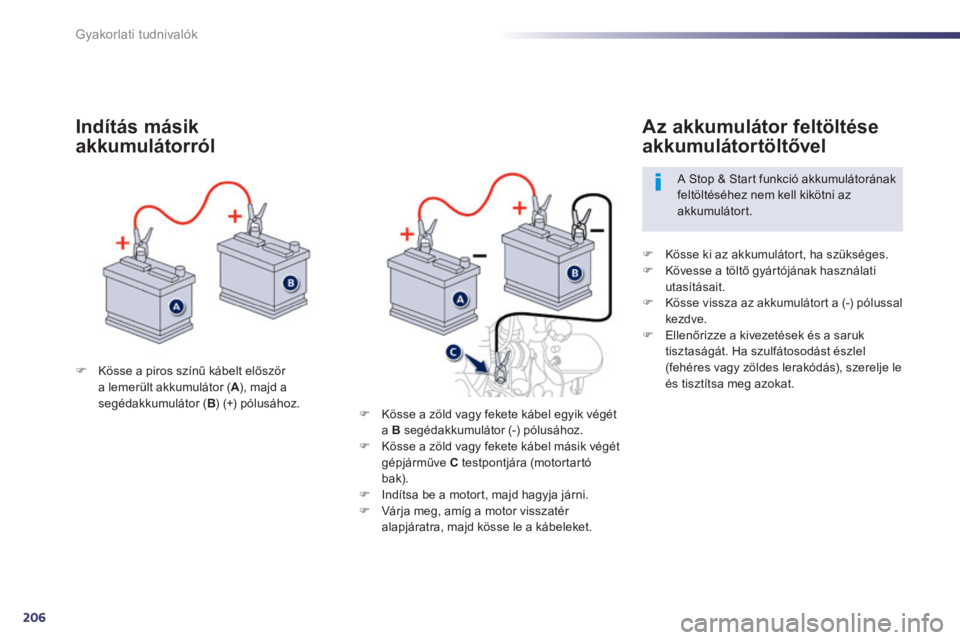

 Kösse a piros színű kábelt először a lemerült akkumulátor ( A ), majd a A ), majd a Asegédakkumulátor ( B ) (+) pólusához.
Indítás másik
akkumulátorról
 Kösse ki az akkumulátort, ha szükséges.  Kövesse a töltő gyártójának használati utasításait.  Kösse vissza az akkumulátort a (-) pólussal kezdve.  Ellenőrizze a kivezetések és a saruk tisztaságát. Ha szulfátosodást észlel (fehéres vagy zöldes lerakódás), szerelje le és tisztítsa meg azokat.
Az akkumulátor feltöltése
akkumulátortöltővel
A Stop & Start funkció akkumulátorának feltöltéséhez nem kell kikötni az akkumulátort.
 Kösse a zöld vagy fekete kábel egyik végét a B segédakkumulátor (-) pólusához.  Kösse a zöld vagy fekete kábel másik végét gépjárműve C testpontjára (motortartó bak).  Indítsa be a motort, majd hagyja járni.  Várja meg, amíg a motor visszatér alapjáratra, majd kösse le a kábeleket.

8

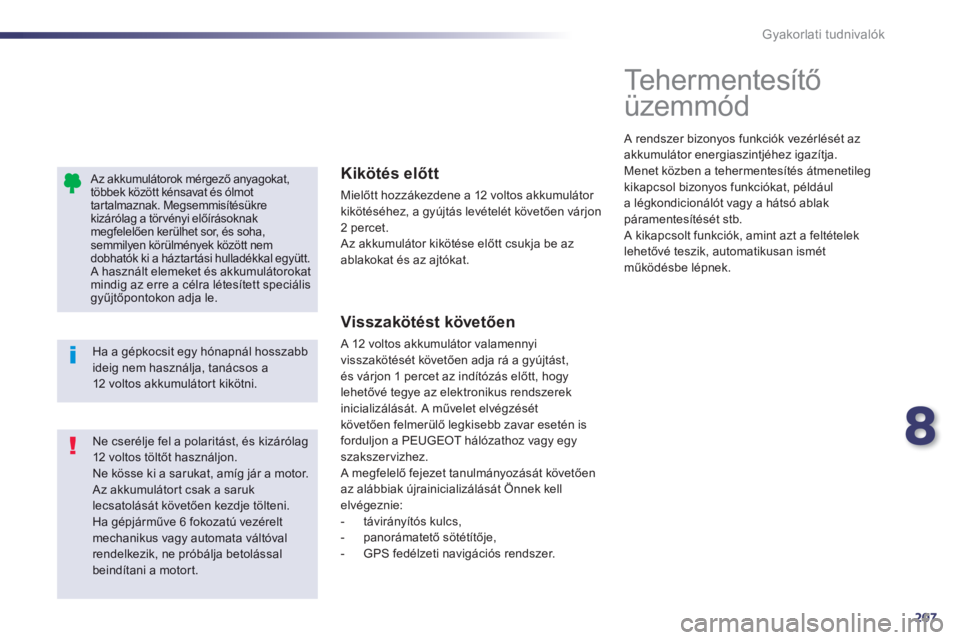

207
Gyakorlati tudnivalók
508_hu_Chap08_info pratiques_ed01-2014
Az akkumulátorok mérgező anyagokat, többek között kénsavat és ólmot tartalmaznak. Megsemmisítésükre kizárólag a törvényi előírásoknak megfelelően kerülhet sor, és soha, semmilyen körülmények között nem dobhatók ki a háztartási hulladékkal együtt. A használt elemeket és akkumulátorokat mindig az erre a célra létesített speciális gyűjtőpontokon adja le.
Ne cserélje fel a polaritást, és kizárólag 12 voltos töltőt használjon. Ne kösse ki a sarukat, amíg jár a motor. Az akkumulátort csak a saruk lecsatolását követően kezdje tölteni. Ha gépjárműve 6 fokozatú vezérelt mechanikus vagy automata váltóval rendelkezik, ne próbálja betolással beindítani a motort.
Ha a gépkocsit egy hónapnál hosszabb ideig nem használja, tanácsos a 12 voltos akkumulátort kikötni.
Kikötés előtt
Mielőtt hozzákezdene a 12 voltos akkumulátor kikötéséhez, a gyújtás levételét követően várjon
2 percet. Az akkumulátor kikötése előtt csukja be az ablakokat és az ajtókat.
Visszakötést követően
A 12 voltos akkumulátor valamennyi visszakötését követően adja rá a gyújtást, és várjon 1 percet az indítózás előtt, hogy lehetővé tegye az elektronikus rendszerek inicializálását. A művelet elvégzését követően felmerülő legkisebb zavar esetén is forduljon a PEUGEOT hálózathoz vagy egy szakszervizhez. A megfelelő fejezet tanulmányozását követően az alábbiak újrainicializálását Önnek kell elvégeznie: - távirányítós kulcs, - panorámatető sötétítője, - GPS fedélzeti navigációs rendszer.

Tehermentesítő
üzemmód
A rendszer bizonyos funkciók vezérlését az akkumulátor energiaszintjéhez igazítja. Menet közben a tehermentesítés átmenetileg kikapcsol bizonyos funkciókat, például a légkondicionálót vagy a hátsó ablak páramentesítését stb.
A kikapcsolt funkciók, amint azt a feltételek lehetővé teszik, automatikusan ismét működésbe lépnek.

208Gyakorlati tudnivalók
508_hu_Chap08_info pratiques_ed01-2014
Az akkumulátor megfelelő töltésének biztosítása érdekében a rendszer bizonyos funkciók használatának időtartamát szabályozza. Bizonyos funkciókat, így az audio- és telematikai rendszert, az ablaktörlőket, a tompított fényszórókat és a plafonlámpákat összesen kb. 40 percig a motor leállítását követően is használhatja.

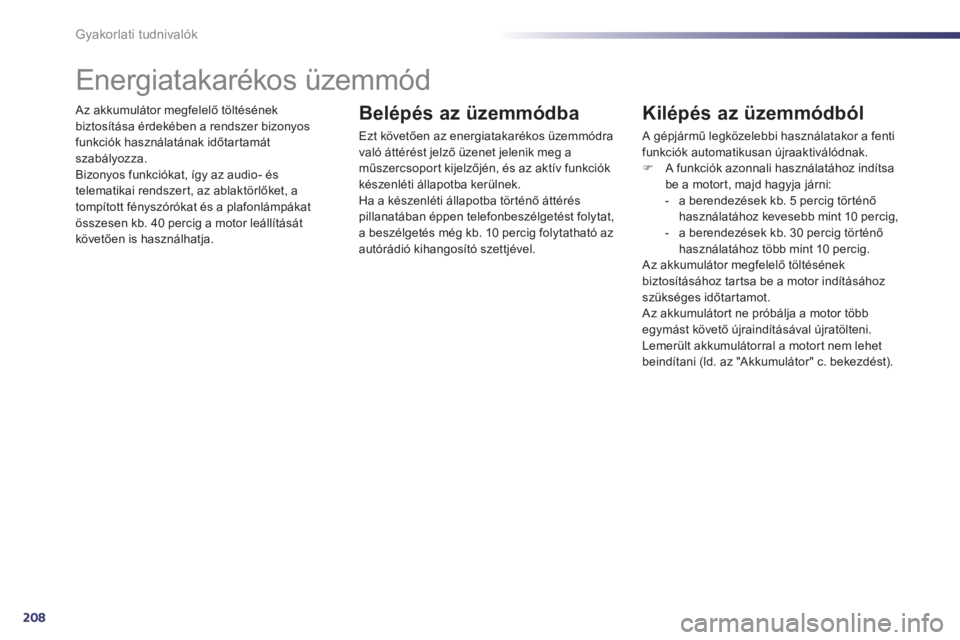

Energiatakarékos üzemmód
Belépés az üzemmódba
Ezt követően az energiatakarékos üzemmódra való áttérést jelző üzenet jelenik meg a műszercsoport kijelzőjén, és az aktív funkciók készenléti állapotba kerülnek. Ha a készenléti állapotba történő áttérés
pillanatában éppen telefonbeszélgetést folytat, a beszélgetés még kb. 10 percig folytatható az autórádió kihangosító szettjével.
Kilépés az üzemmódból
A gépjármű legközelebbi használatakor a fenti funkciók automatikusan újraaktiválódnak.  A funkciók azonnali használatához indítsa be a motort, majd hagyja járni: - a berendezések kb. 5 percig történő használatához kevesebb mint 10 percig, - a berendezések kb. 30 percig történő használatához több mint 10 percig. Az akkumulátor megfelelő töltésének biztosításához tartsa be a motor indításához szükséges időtartamot. Az akkumulátort ne próbálja a motor több egymást követő újraindításával újratölteni. Lemerült akkumulátorral a motort nem lehet beindítani (ld. az "Akkumulátor" c. bekezdést).
