Peugeot 508 2014 Manuale del proprietario (in Italian)

8
189
Informazioni pratiche
508_IT_Chap08_info pratiques_ed01-2014

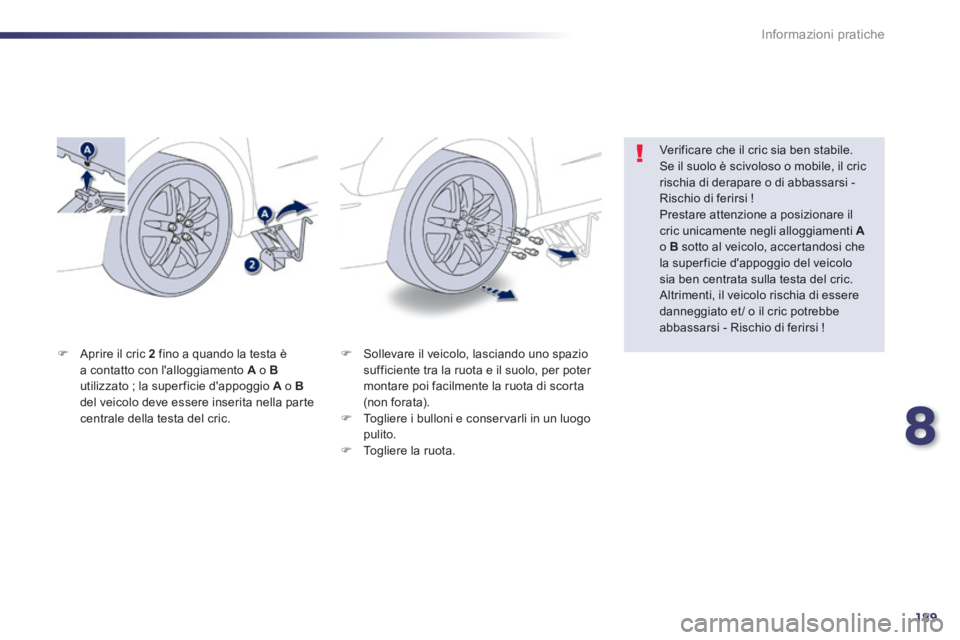

 Sollevare il veicolo, lasciando uno spazio sufficiente tra la ruota e il suolo, per poter montare poi facilmente la ruota di scorta (non forata).  Togliere i bulloni e conservarli in un luogo pulito.  Togliere la ruota.
 Aprire il cric 2 fino a quando la testa è a contatto con l'alloggiamento A o Butilizzato ; la super ficie d'appoggio A o Bdel veicolo deve essere inserita nella parte centrale della testa del cric.
Verificare che il cric sia ben stabile. Se il suolo è scivoloso o mobile, il cric rischia di derapare o di abbassarsi - Rischio di ferirsi ! Prestare attenzione a posizionare il cric unicamente negli alloggiamenti Ao B sotto al veicolo, accertandosi che la super ficie d'appoggio del veicolo sia ben centrata sulla testa del cric. Altrimenti, il veicolo rischia di essere danneggiato et / o il cric potrebbe abbassarsi - Rischio di ferirsi !

190
Informazioni pratiche
508_IT_Chap08_info pratiques_ed01-2014

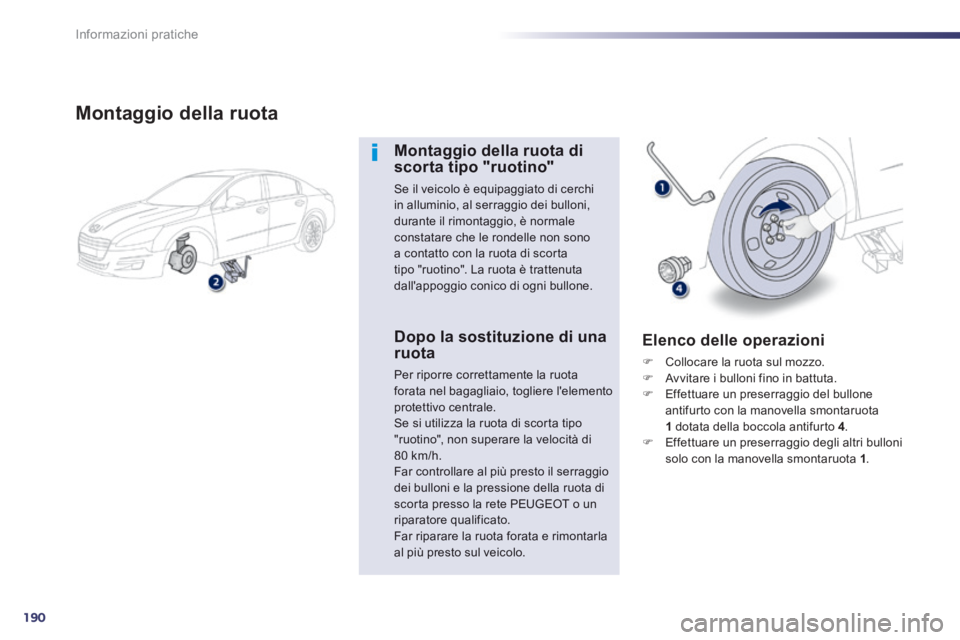

Montaggio della ruota
Montaggio della ruota di scorta tipo "ruotino"
Se il veicolo è equipaggiato di cerchi in alluminio, al serraggio dei bulloni, durante il rimontaggio, è normale constatare che le rondelle non sono a contatto con la ruota di scorta tipo "ruotino". La ruota è trattenuta dall'appoggio conico di ogni bullone.
Dopo la sostituzione di una ruota
Per riporre correttamente la ruota forata nel bagagliaio, togliere l'elemento protettivo centrale. Se si utilizza la ruota di scorta tipo "ruotino", non superare la velocità di 80 km/h. Far controllare al più presto il serraggio dei bulloni e la pressione della ruota di scorta presso la rete PEUGEOT o un riparatore qualificato. Far riparare la ruota forata e rimontarla al più presto sul veicolo.
Elenco delle operazioni
 Collocare la ruota sul mozzo.  Avvitare i bulloni fino in battuta.  Effettuare un preserraggio del bullone antifurto con la manovella smontaruota 1 dotata della boccola antifurto 4 .
 Effettuare un preserraggio degli altri bulloni solo con la manovella smontaruota 1 .

8
191
Informazioni pratiche
508_IT_Chap08_info pratiques_ed01-2014
 Abbassare completamente il veicolo.  Ripiegare il cric 2 e toglierlo.  Bloccare il bullone antifurto con la manovella smontaruota 1 dotata di boccola antifurto 4 .  Bloccare gli altri bulloni solo con la manovella smontaruota 1 .  Ricollocare i coperchietti su ciascun bullone (secondo l'equipaggiamento).  Riporre gli attrezzi nel contenitore.

192
Informazioni pratiche
508_IT_Chap08_info pratiques_ed01-2014

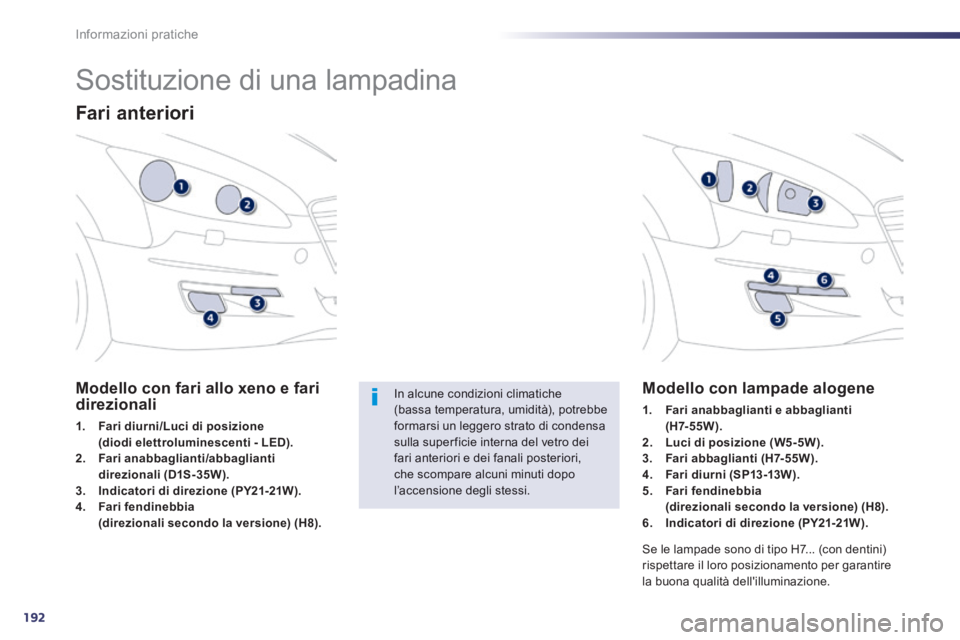

Sostituzione di una lampadina
Fari anteriori
Modello con fari allo xeno e fari direzionali
1. Fari diurni/Luci di posizione (diodi elettroluminescenti - LED).2. Fari anabbaglianti/abbaglianti direzionali (D1S-35W).3. Indicatori di direzione (PY21-21W).4. Fari fendinebbia (direzionali secondo la versione) (H8).
Modello con lampade alogene
1. Fari anabbaglianti e abbaglianti ( H 7- 5 5 W ) .2. Luci di posizione (W5-5W).3. Fari abbaglianti (H7-55W).4. Far i diur ni (SP13 -13W ).5. Fari fendinebbia (direzionali secondo la versione) (H8).6. Indicatori di direzione (PY21-21W).
Se le lampade sono di tipo H7... (con dentini) rispettare il loro posizionamento per garantire la buona qualità dell'illuminazione.
In alcune condizioni climatiche (bassa temperatura, umidità), potrebbe formarsi un leggero strato di condensa sulla super ficie interna del vetro dei fari anteriori e dei fanali posteriori, che scompare alcuni minuti dopo l’accensione degli stessi.

8
193
Informazioni pratiche
508_IT_Chap08_info pratiques_ed01-2014

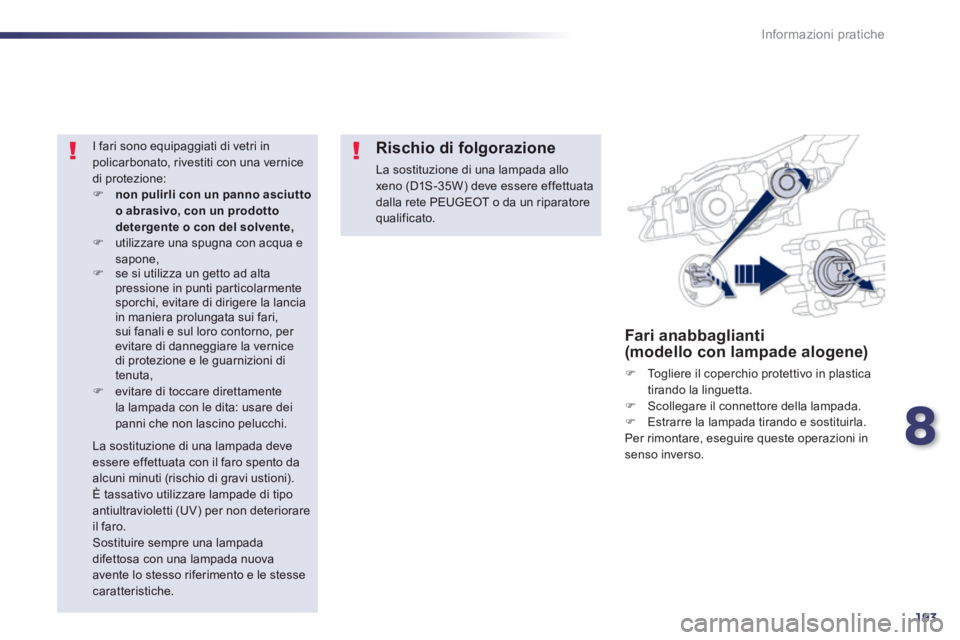

Fari anabbaglianti (modello con lampade alogene)
 Togliere il coperchio protettivo in plastica tirando la linguetta.  Scollegare il connettore della lampada.  Estrarre la lampada tirando e sostituirla. Per rimontare, eseguire queste operazioni in senso inverso.
I fari sono equipaggiati di vetri in policarbonato, rivestiti con una vernice di protezione:  non pulirli con un panno asciutto o abrasivo, con un prodotto detergente o con del solvente, utilizzare una spugna con acqua e sapone,  se si utilizza un getto ad alta pressione in punti particolarmente sporchi, evitare di dirigere la lancia in maniera prolungata sui fari, sui fanali e sul loro contorno, per evitare di danneggiare la vernice di protezione e le guarnizioni di tenuta,  evitare di toccare direttamente la lampada con le dita: usare dei panni che non lascino pelucchi.
Rischio di folgorazione
La sostituzione di una lampada allo xeno (D1S-35W) deve essere effettuata dalla rete PEUGEOT o da un riparatore qualificato.
La sostituzione di una lampada deve essere effettuata con il faro spento da alcuni minuti (rischio di gravi ustioni). È tassativo utilizzare lampade di tipo antiultravioletti (UV) per non deteriorare il faro.
Sostituire sempre una lampada difettosa con una lampada nuova avente lo stesso riferimento e le stesse caratteristiche.

194
Informazioni pratiche
508_IT_Chap08_info pratiques_ed01-2014

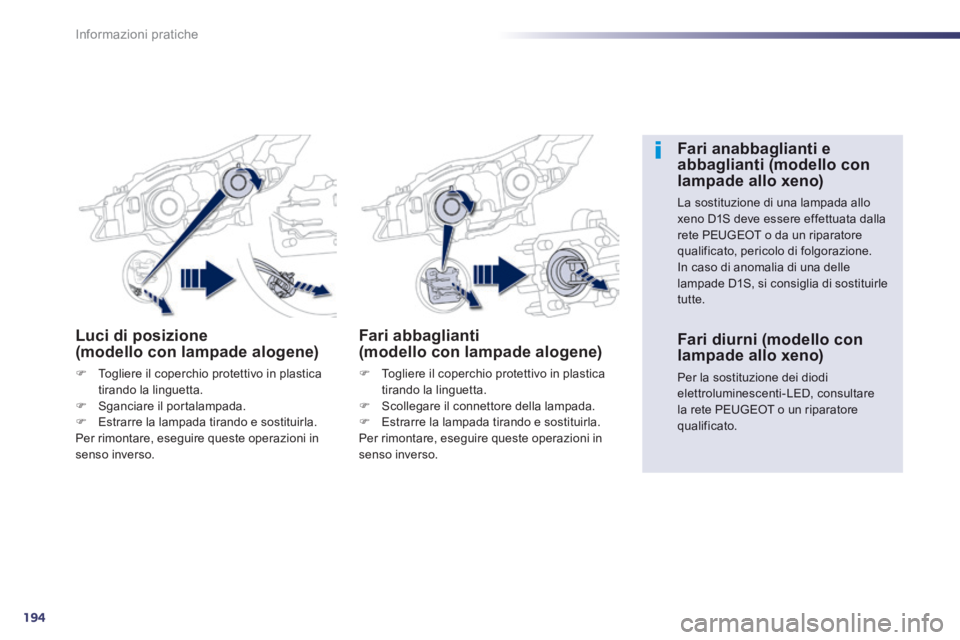

Luci di posizione (modello con lampade alogene)
 Togliere il coperchio protettivo in plastica tirando la linguetta.  Sganciare il portalampada.  Estrarre la lampada tirando e sostituirla. Per rimontare, eseguire queste operazioni in senso inverso.
Fari abbaglianti (modello con lampade alogene)
 Togliere il coperchio protettivo in plastica tirando la linguetta.  Scollegare il connettore della lampada.  Estrarre la lampada tirando e sostituirla. Per rimontare, eseguire queste operazioni in senso inverso.
Fari anabbaglianti e abbaglianti (modello con lampade allo xeno)
La sostituzione di una lampada allo xeno D1S deve essere effettuata dalla rete PEUGEOT o da un riparatore qualificato, pericolo di folgorazione. In caso di anomalia di una delle lampade D1S, si consiglia di sostituirle tutte.
Fari diurni (modello con
lampade allo xeno)
Per la sostituzione dei diodi elettroluminescenti-LED, consultare la rete PEUGEOT o un riparatore qualificato.

8
195
Informazioni pratiche
508_IT_Chap08_info pratiques_ed01-2014

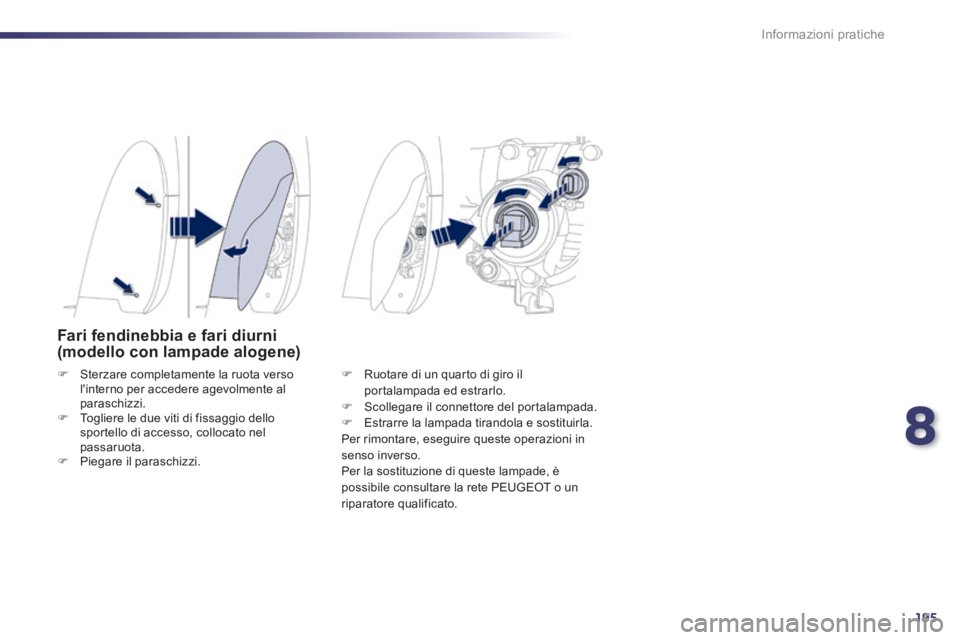

Fari fendinebbia e fari diurni (modello con lampade alogene)
 Sterzare completamente la ruota verso l'interno per accedere agevolmente al paraschizzi.  Togliere le due viti di fissaggio dello sportello di accesso, collocato nel passaruota.  Piegare il paraschizzi.
 Ruotare di un quarto di giro il portalampada ed estrarlo.  Scollegare il connettore del portalampada.  Estrarre la lampada tirandola e sostituirla. Per rimontare, eseguire queste operazioni in senso inverso. Per la sostituzione di queste lampade, è possibile consultare la rete PEUGEOT o un riparatore qualificato.

196
Informazioni pratiche
508_IT_Chap08_info pratiques_ed01-2014

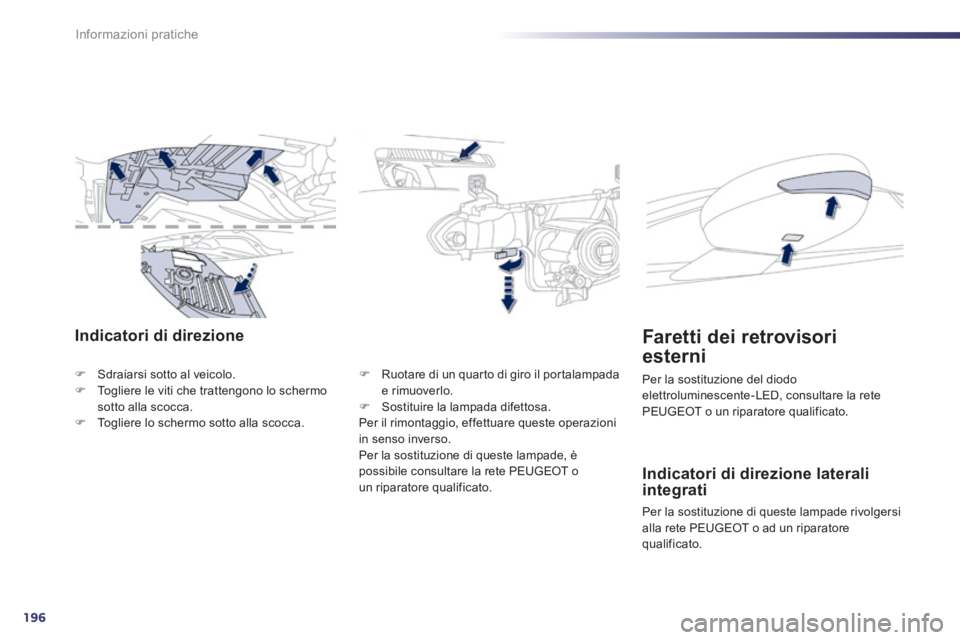

Indicatori di direzione
 Sdraiarsi sotto al veicolo.  Togliere le viti che trattengono lo schermo sotto alla scocca.  Togliere lo schermo sotto alla scocca.
 Ruotare di un quarto di giro il portalampada e rimuoverlo.  Sostituire la lampada difettosa. Per il rimontaggio, effettuare queste operazioni in senso inverso. Per la sostituzione di queste lampade, è possibile consultare la rete PEUGEOT o un riparatore qualificato. Indicatori di direzione laterali integrati
Per la sostituzione di queste lampade rivolgersi alla rete PEUGEOT o ad un riparatore qualificato.
Faretti dei retrovisori
esterni
Per la sostituzione del diodo elettroluminescente-LED, consultare la rete PEUGEOT o un riparatore qualificato.

8
197
Informazioni pratiche
508_IT_Chap08_info pratiques_ed01-2014

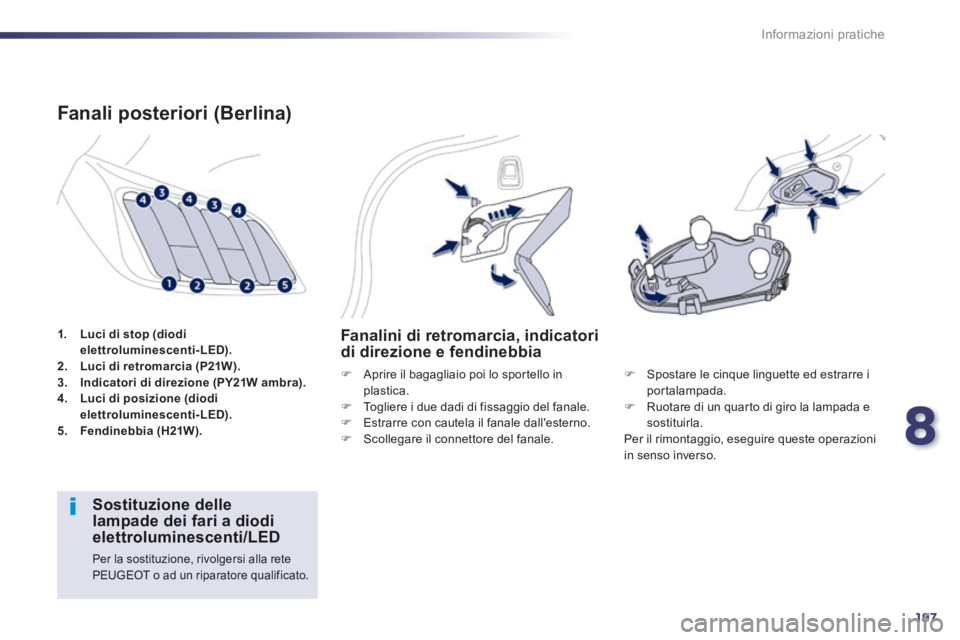

1. Luci di stop (diodi elettroluminescenti-LED).2. Luci di retromarcia (P21W).3. Indicatori di direzione (PY21W ambra).4. Luci di posizione (diodi elettroluminescenti-LED).5. Fendinebbia (H21W).
Fanali posteriori (Berlina)
Fanalini di retromarcia, indicatori di direzione e fendinebbia
 Aprire il bagagliaio poi lo sportello in plastica.  Togliere i due dadi di fissaggio del fanale.  Estrarre con cautela il fanale dall'esterno.  Scollegare il connettore del fanale.
 Spostare le cinque linguette ed estrarre i portalampada.  Ruotare di un quarto di giro la lampada e sostituirla. Per il rimontaggio, eseguire queste operazioni in senso inverso.
Sostituzione delle lampade dei fari a diodi elettroluminescenti/LED
Per la sostituzione, rivolgersi alla rete PEUGEOT o ad un riparatore qualificato.

198
Informazioni pratiche
508_IT_Chap08_info pratiques_ed01-2014

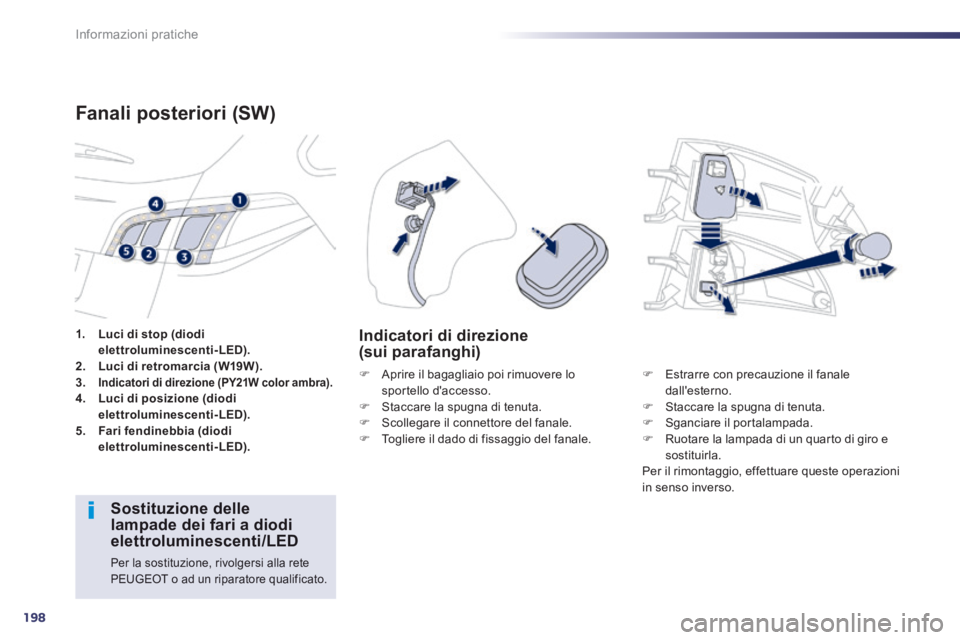

1. Luci di stop (diodi elettroluminescenti-LED).2. Luci di retromarcia (W19W).3.Indicatori di direzione (PY21W color ambra). 4. Luci di posizione (diodi elettroluminescenti-LED).5. Fari fendinebbia (diodi elettroluminescenti-LED).
Fanali posteriori (SW)
 Aprire il bagagliaio poi rimuovere lo sportello d'accesso.  Staccare la spugna di tenuta.  Scollegare il connettore del fanale.  Togliere il dado di fissaggio del fanale.
Indicatori di direzione (sui parafanghi)
 Estrarre con precauzione il fanale dall'esterno.  Staccare la spugna di tenuta.  Sganciare il portalampada.  Ruotare la lampada di un quarto di giro e sostituirla. Per il rimontaggio, effettuare queste operazioni in senso inverso.
Sostituzione delle lampade dei fari a diodi elettroluminescenti/LED
Per la sostituzione, rivolgersi alla rete PEUGEOT o ad un riparatore qualificato.
