Практические советы по эксплуатации и обслуживанию
508 _ RU_CHAP08 _INFO PR ATIQUES _ ED01-2014

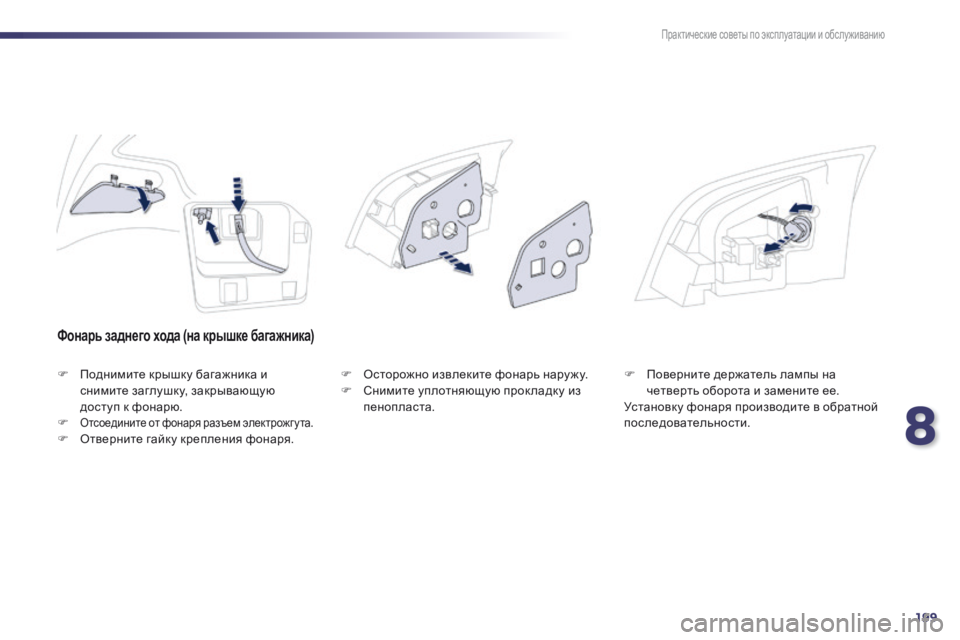

Фонарь заднего хода (на крышке багажника)
 Поднимите крышку багажника и снимите заглушку, закрывающую доступ к фонарю. Отсоедините от фонаря разъем электрожг у та. Отверните гайку крепления фонаря.
 Осторожно извлеките фонарь нару жу.  Снимите уплотняющую прок ладку из пенопласта.
 Поверните держатель лампы на четверть оборота и замените ее. Установку фонаря производите в обратной последовательности.

200
Практические советы по эксплуатации и обслуживанию
508 _ RU_CHAP08 _INFO PR ATIQUES _ ED01-2014

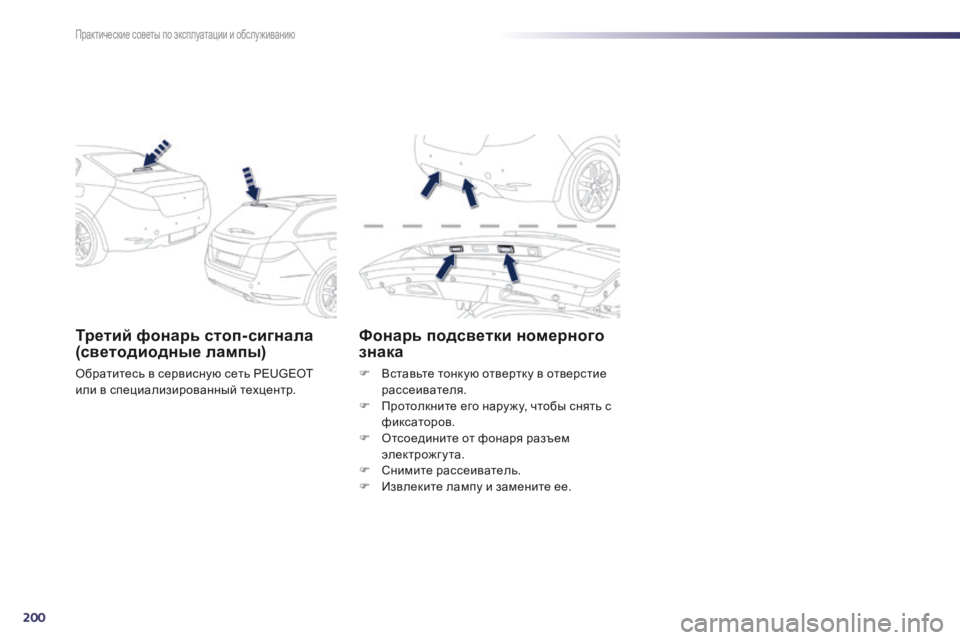

Третий фонарь стоп- сигнала (светодиодные лампы)
Обратитесь в сервисную сеть PEUGEOT или в специализированный техцентр.
Фонарь подсветки номерного знака
 Вставьте тонкую отвертку в отверстие рассеивателя.  Протолкните его нару жу, чтобы снять с фиксаторов.  Отсоедините от фонаря разъем электрожгута.  Снимите рассеиватель.  Извлеките лампу и замените ее.

8
201
Практические советы по эксплуатации и обслуживанию
508 _ RU_CHAP08 _INFO PR ATIQUES _ ED01-2014

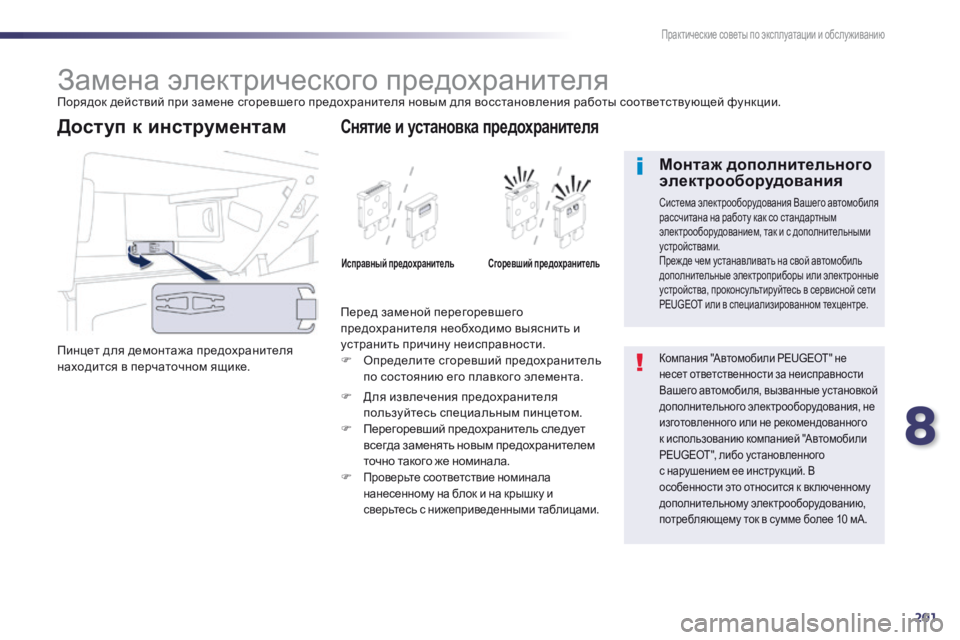

Замена электрического предохранителя Порядок действий при замене сгоревшего предохранителя новым для восстановления работы соответствующей функции.
Пинцет для демонтажа предохранителя находится в перчаточном ящике.
Доступ к инструментам
Перед заменой перегоревшего предохранителя необходимо выяснить и устранить причину неисправности.  Определите сгоревший предохранитель по состоянию его плавкого элемента.
Снятие и установка предохранителя
Исправный предохранитель Сгоревший предохранитель
 Для извлечения предохранителя пользуйтесь специальным пинцетом.  Перегоревший предохранитель следует всегда заменять новым предохранителем точно такого же номинала. Проверьте соответствие номинала нанесенному на блок и на крышку и сверьтесь с нижеприведенными таблицами.
Компания "Автомобили PEUGEOT" не несет ответственности за неисправности Вашего автомобиля, вызванные установкой дополнительного электрооборудования, не изготовленного или не рекомендованного
к использованию компанией "Автомобили PEUGEOT", либо установленного с нарушением ее инструкций. В особенности это относится к вк люченному дополнительному электрооборудованию, потребляющему ток в сумме более 10 мА.
Монтаж дополнительного электрооборудования
Система электрооборудования Вашего автомобиля рассчитана на работу как со стандартным электрооборудованием, так и с дополнительными устройствами. Преж де чем устанавливать на свой автомобиль дополнительные электроприборы или электронные устройства, проконсультируйтесь в сервисной сети PEUGEOT или в специализированном техцентре.

202
Практические советы по эксплуатации и обслуживанию
508 _ RU_CHAP08 _INFO PR ATIQUES _ ED01-2014

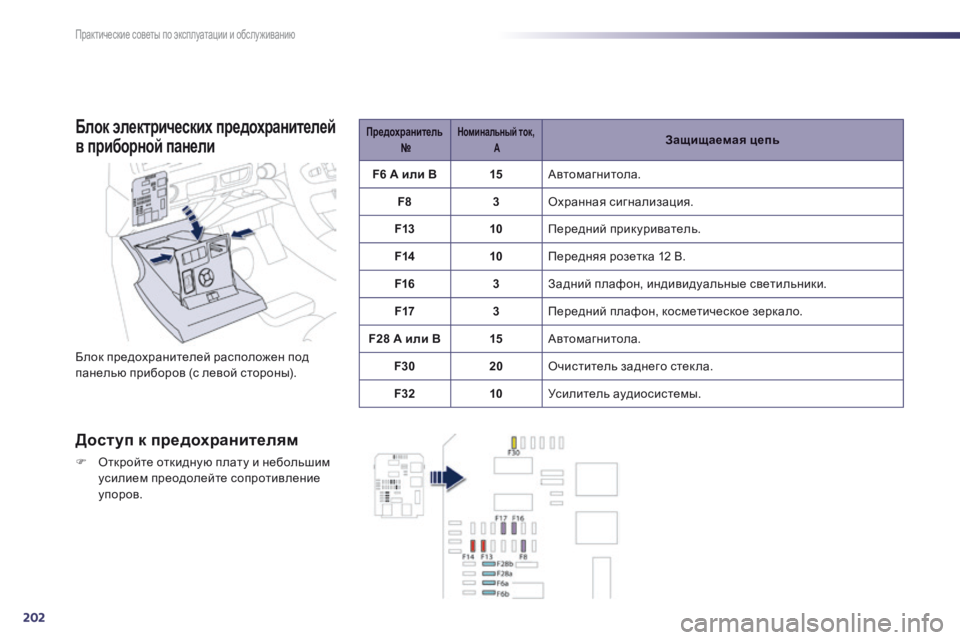

Блок электрических предохранителей
в приборной панели
Блок предохранителей расположен под панелью приборов (с левой стороны).
Доступ к предохранителям
 Откройте откидную плату и небольшим усилием преодолейте сопротивление у п о р о в .
Предохранитель № Номинальный ток, А А АЗащищаемая цепь
F6 A или B15 Автомагнитола.
F83 Охранная сигнализация.
F1310 Передний прикуриватель.
F1410 Передняя розетка 12 В.
F163 Задний плафон, индивидуальные светильники.
F173 Передний плафон, косметическое зеркало.
F28 A или B15 Автомагнитола.
F3020 Очиститель заднего стек ла.
F3210 Усилитель аудиосистемы.

8
203
Практические советы по эксплуатации и обслуживанию
508 _ RU_CHAP08 _INFO PR ATIQUES _ ED01-2014
Предохранитель N°Н о м и н а л ь н ы й т о к , АЗащищаемая цепь
F315 Панель стек лоподъемника водителя, розетка 12 В на задних сиденьях
F415 Розетка 12 В в багажнике.
F530 Задний импульсный стеклоподъемник.
F630 Передний импульсный стеклоподъемник.
F1120 Блок цепи буксирного устройства.
F1220 Усилитель аудиосистемы.
F1520 Потолочная шторка панорамной стек лянной крыши (SW)
F165 Плата стек лоподъемника водителя.

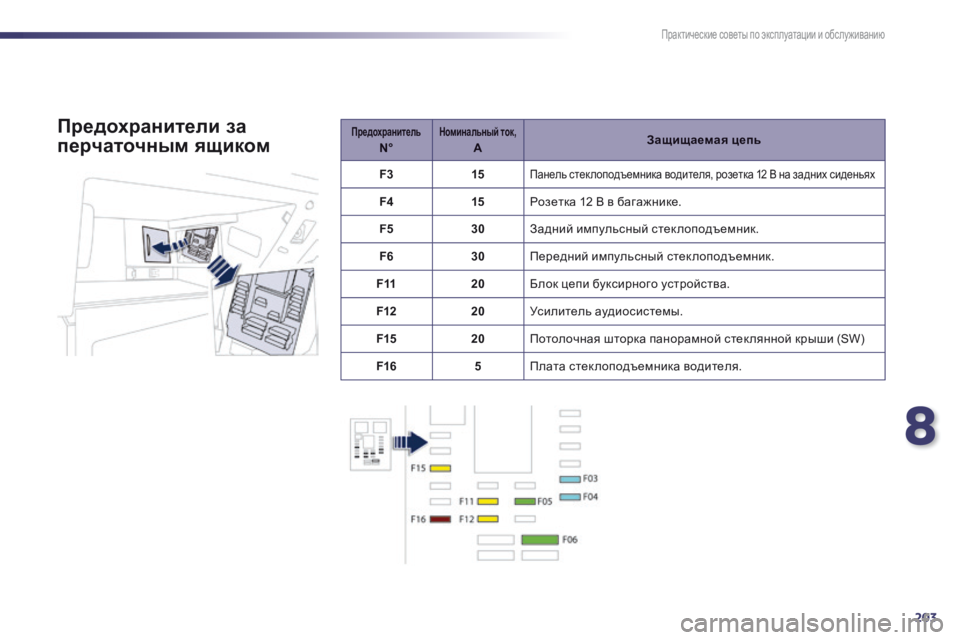

Предохранители за
перчаточным ящиком

204
Практические советы по эксплуатации и обслуживанию
508 _ RU_CHAP08 _INFO PR ATIQUES _ ED01-2014

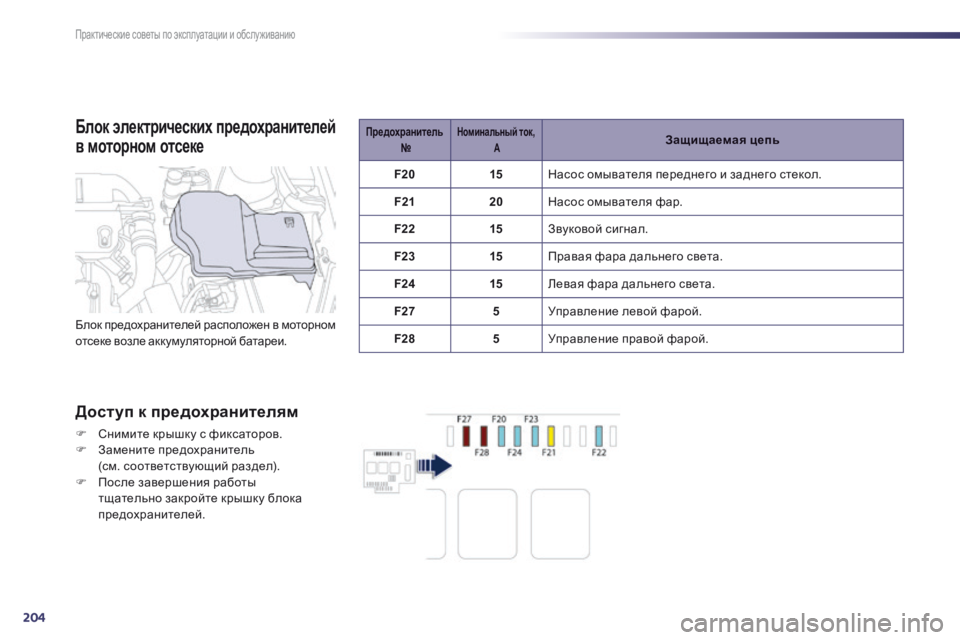

Блок электрических предохранителей
в моторном отсеке
Доступ к предохранителям
 Снимите крышку с фиксаторов.  Замените предохранитель (см. соответствующий раздел).  После завершения работы тщательно закройте крышку блока предохранителей.
Предохранитель № Номинальный ток, А А АЗащищаемая цепь
F2015 Насос омывателя переднего и заднего стекол.
F2120 Насос омывателя фар.
F2215 Звуковой сигнал.
F2315 Правая фара дальнего света.
F2415 Левая фара дальнего света.
F275 Управление левой фарой.
F285 Управление правой фарой. Блок предохранителей расположен в моторном отсеке возле аккумуляторной батареи.

8
205
Практические советы по эксплуатации и обслуживанию
508 _ RU_CHAP08 _INFO PR ATIQUES _ ED01-2014

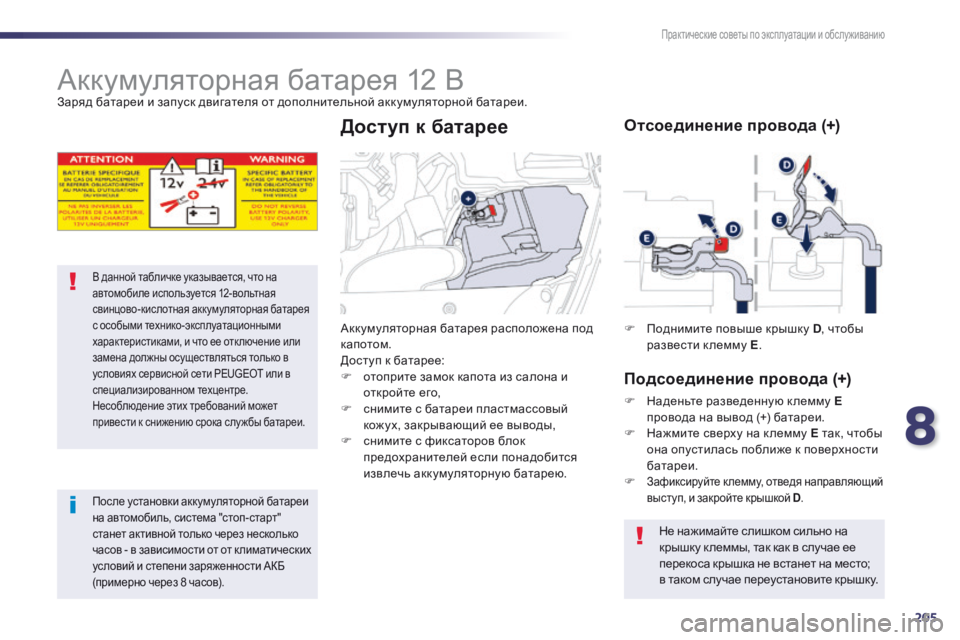

Аккумуляторная батарея 12 В Заряд батареи и запуск двигателя от дополнительной аккумуляторной батареи.
В данной табличке указывается, что на автомобиле используется 12-вольтная свинцово-кислотная аккумуляторная батарея с особыми технико-эксплуатационными характеристиками, и что ее отк лючение или замена должны осуществляться только в условиях сервисной сети PEUGEOT или в специализированном техцентре. Несоблюдение этих требований может привести к снижению срока слу жбы батареи.
После установки аккумуляторной батареи на автомобиль, система "стоп-старт" станет активной только через несколько часов - в зависимости от от к лиматических условий и степени заряженности АКБ (примерно через 8 часов).
Аккумуляторная батарея расположена под капотом. Доступ к батарее:  отоприте замок капота из салона и откройте его,  снимите с батареи пластмассовый кожух, закрывающий ее выводы,  снимите с фиксаторов блок предохранителей если понадобится извлечь аккумуляторную батарею.
Доступ к батарее
 Поднимите повыше крышку D , чтобы развести к лемму E .
Отсоединение провода (+)
Подсоединение провода (+)
 Наденьте разведенную к лемму Eпровода на вывод (+) батареи.
 Нажмите сверху на к лемму E так, чтобы она опустилась поближе к поверхности батареи. Зафиксируйте клемму, отведя направляющий выступ, и закройте крышкой D .D .D
Не нажимайте слишком сильно на крышку к леммы, так как в случае ее перекоса крышка не встанет на место; в таком случае переустановите крышку.

206
Практические советы по эксплуатации и обслуживанию
508 _ RU_CHAP08 _INFO PR ATIQUES _ ED01-2014

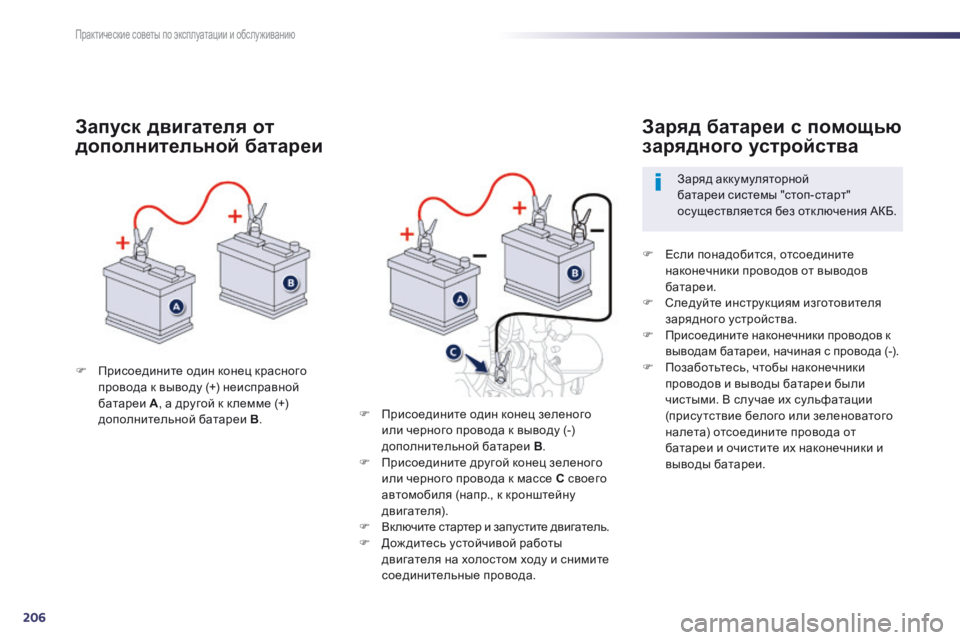

 Присоедините один конец красного провода к выводу (+) неисправной батареи A , а другой к к лемме (+) дополнительной батареи B .
Запуск двигателя от
дополнительной батареи
 Если понадобится, отсоедините наконечники проводов от выводов батареи.  Следуйте инструкциям изготовителя зарядного устройства.  Присоедините наконечники проводов к выводам батареи, начиная с провода (-).  Позаботьтесь, чтобы наконечники проводов и выводы батареи были чистыми. В случае их сульфатации (прису тствие белого или зеленоватого налета) отсоедините провода от батареи и очистите их наконечники и выводы батареи.
Заряд батареи с помощью
зарядного устройства
Заряд аккумуляторной батареи системы "стоп-старт" осуществляется без отк лючения АКБ.
 Присоедините один конец зеленого или черного провода к выводу (-) дополнительной батареи B .  Присоедините другой конец зеленого или черного провода к массе C своего автомобиля (напр., к кронштейну двигателя).  Включите стартер и запустите двигатель.  Дож дитесь устойчивой работы двигателя на холостом ходу и снимите соединительные провода.

8
207
Практические советы по эксплуатации и обслуживанию
508 _ RU_CHAP08 _INFO PR ATIQUES _ ED01-2014

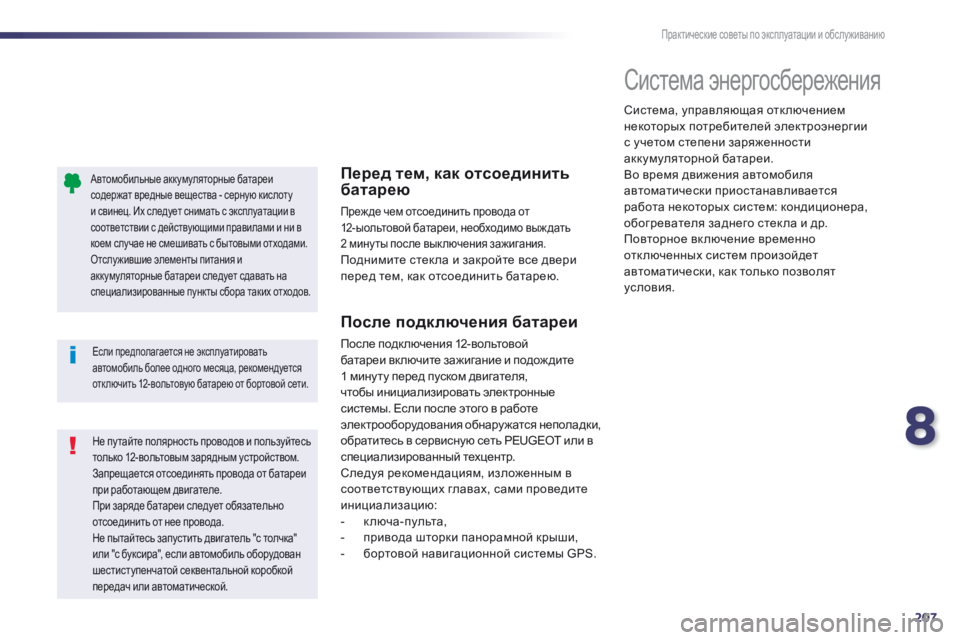

Автомобильные аккумуляторные батареи содержат вредные вещества - серную кислоту и свинец. Их следует снимать с эксплуатации в соответствии с действующими правилами и ни в коем случае не смешивать с бытовыми отходами. Отслужившие элементы питания и аккумуляторные батареи следует сдавать на специализированные пункты сбора таких отходов.
Не пу тайте полярность проводов и пользуйтесь только 12-вольтовым зарядным устройством. Запрещается отсоединять провода от батареи при работающем двигателе. При заряде батареи следует обязательно отсоединить от нее провода. Не пытайтесь запустить двигатель "с толчка" или "с буксира", если автомобиль оборудован шестиступенчатой секвентальной коробкой
передач или автоматической.
Если предполагается не эксплуатировать автомобиль более одного месяца, рекомендуется отк лючить 12-вольтовую батарею от бортовой сети.
Перед тем, как отсоединить батарею
Преж де чем отсоединить провода от
12-ыольтовой батареи, необходимо выж дать 2 мину ты после вык лючения зажигания. Поднимите стек ла и закройте все двери перед тем, как отсоединить батарею.
После подключения батареи
После подключения 12-вольтовой батареи вк лючите зажигание и подож дите 1 мину ту перед пуском двигателя, чтобы инициализировать электронные системы. Если после этого в работе электрооборудования обнаружатся неполадки, обратитесь в сервисную сеть PEUGEOT или в специализированный техцентр. Следуя рекомендациям, изложенным в соответствующих главах, сами проведите инициализацию: - к л ю ч а - п у л ь т а , - привода шторки панорамной крыши, - бортовой навигационной системы GPS.
Система энергосбережения
Система, управляющая отключением некоторых потребителей электроэнергии с учетом степени заряженности аккумуляторной батареи. Во время движения автомобиля автоматически приостанавливается работа некоторых систем: кондиционера, обогревателя заднего стек ла и др. Повторное вк лючение временно отк люченных систем произойдет автоматически, как только позволят условия.

208
Практические советы по эксплуатации и обслуживанию
508 _ RU_CHAP08 _INFO PR ATIQUES _ ED01-2014
На автомобиле предусмотрен режим, управляющий продолжительностью работы некоторых систем, чтобы поддерживать необходимый уровень заряда аккумуляторной батареи. С момента остановки двигателя такие системы и механизмы, как аудиосистема, телематика, стеклоочиститель, фары ближнего света, плафоны можно еще использовать в общей сложности около 40 мину т.
Режим энергосбережения
Включение режима
энергосбережения
После этого на дисплее появится сообщение о вк лючении режима экономии электроэнергии, и активные системы перейду т в спящий режим.
Если в момент вк лючения режима экономии электроэнергии бортовой телефон находился на связи, она будет еще поддерживаться в течение 10 мину т благодаря беспроводной системе связи автомагнитолы.
В ы к л ю ч е н и е р е ж и м а
энергосбережения
Функции всех перечисленных систем автоматически восстановятся при первом же запуске двигателя.  Для немедленного восстановления работы указанных функций запустите двигатель и дайте ему поработать: - до 10 мину т, чтобы обеспечить работу бортовых систем еще мину т на пять, - более 10 мину т, чтобы продлить работу бортовых систем еще мину т на тридцать. Соблюдайте продолжительность работы двигателя для достаточной подзарядки батареи. Не злоупотребляйте частыми запусками двигателя для подзарядки батареи. Если аккумуляторная батарея разряжена, запуск двигателя окажется невозможным (см. § "Аккумуляторная батарея").
