Peugeot 508 2014 Инструкция по эксплуатации (in Russian)

8
189
Практические советы по эксплуатации и обслуживанию
508 _ RU_CHAP08 _INFO PR ATIQUES _ ED01-2014

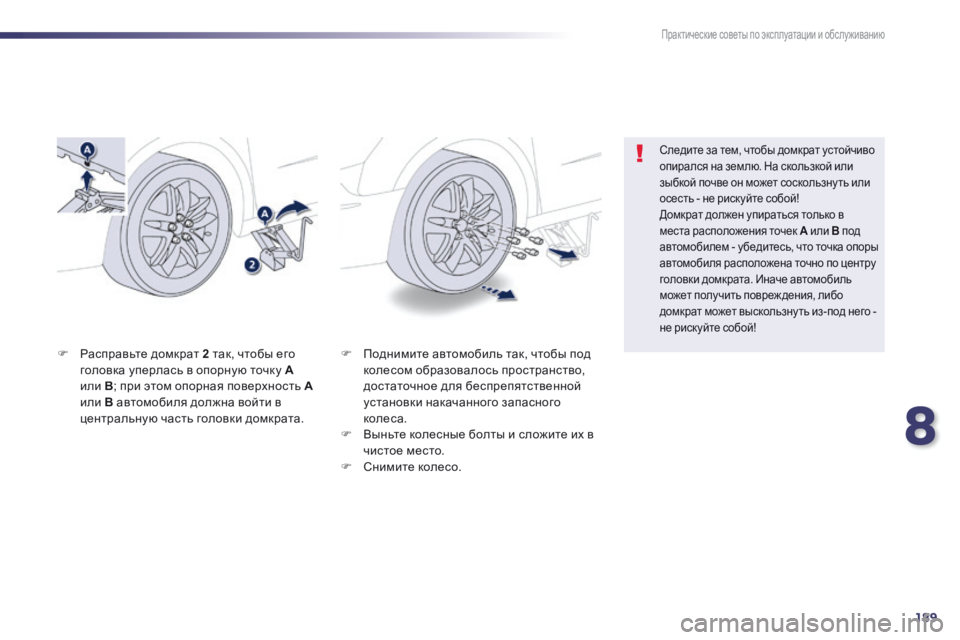

 Поднимите автомобиль так, чтобы под колесом образовалось пространство, достаточное для беспрепятственной установки накачанного запасного колеса.  Выньте колесные болты и сложите их в чистое место.  С н и м и т е к о л е с о .
 Расправьте домкрат 2 так, чтобы его головка уперлась в опорную точку Аили B ; при этом опорная поверхность Aили B автомобиля должна войти в центральную часть головки домкрата.
Следите за тем, чтобы домкрат устойчиво опирался на землю. На скользкой или зыбкой почве он может соскользну ть или осесть - не рискуйте собой! Домкрат должен упираться только в места расположения точек A или A или AB п о д автомобилем - убедитесь, что точка опоры автомобиля расположена точно по центру головки домкрата. Иначе автомобиль может получить повреж дения, либо домкрат может выскользну ть из-под него - не рискуйте собой!

190
Практические советы по эксплуатации и обслуживанию
508 _ RU_CHAP08 _INFO PR ATIQUES _ ED01-2014

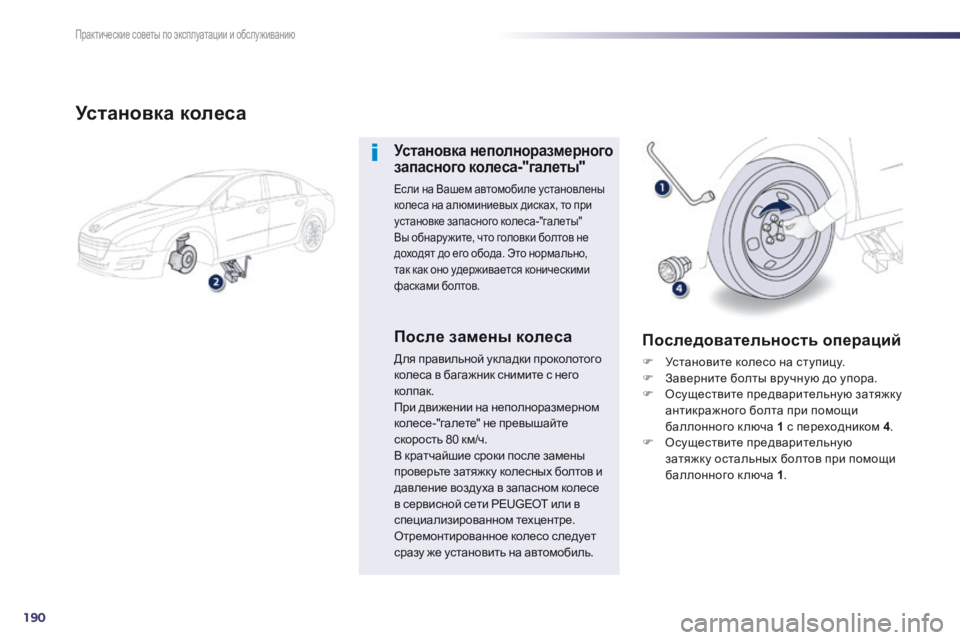

Установка колеса
Установка неполноразмерного запасного колеса-"галеты"
Если на Вашем автомобиле установлены колеса на алюминиевых дисках, то при установке запасного колеса-"галеты" Вы обнару жите, что головки болтов не доходят до его обода. Это нормально, так как оно удерживается коническими фасками болтов.
После замены колеса
Для правильной ук ладки проколотого колеса в багажник снимите с него колпак. При движении на неполноразмерном колесе-"галете" не превышайте скорость 80 км/ч. В кратчайшие сроки после замены проверьте затяжку колесных болтов и давление воздуха в запасном колесе в сервисной сети PEUGEOT или в специализированном техцентре. Отремонтированное колесо следует сразу же установить на автомобиль.
Последовательность операций
 Установите колесо на ступицу.  Заверните болты вручную до упора.  Осуществите предварительную затяжку антикражного болта при помощи баллонного к люча 1 с переходником 4 .
 Осуществите предварительную затяжку остальных болтов при помощи баллонного к люча 1 .

8
191
Практические советы по эксплуатации и обслуживанию
508 _ RU_CHAP08 _INFO PR ATIQUES _ ED01-2014

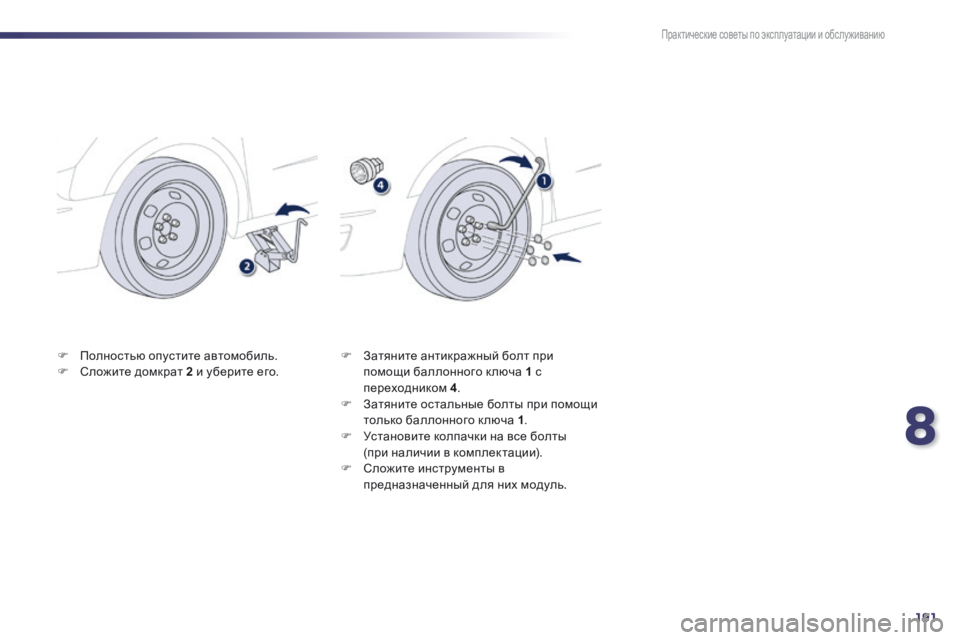

 Полностью опустите автомобиль.  Сложите домкрат 2 и уберите его.  Затяните антикражный болт при помощи баллонного к люча 1 с переходником 4 .  Затяните остальные болты при помощи только баллонного к люча 1 .  Установите колпачки на все болты (при наличии в комплектации).  Сложите инструменты в предназначенный для них модуль.

192
Практические советы по эксплуатации и обслуживанию
508 _ RU_CHAP08 _INFO PR ATIQUES _ ED01-2014

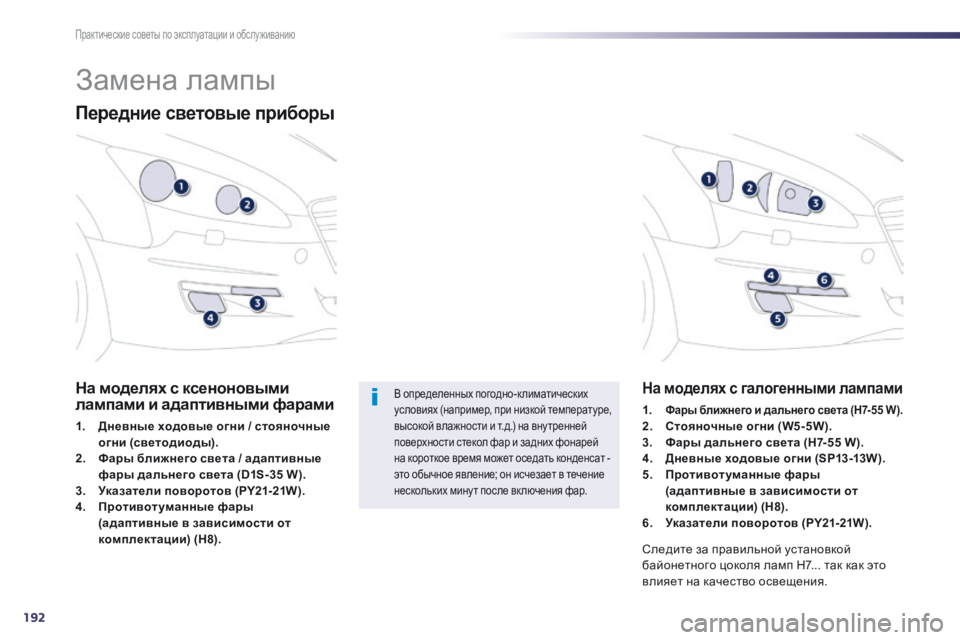

Замена лампы
Передние световые приборы
На моделях с ксеноновыми лампами и адаптивными фарами
1. Дневные ходовые огни / стояночные Дневные ходовые огни / стояночные огни (светодиоды).2. Фары ближнего света / адаптивные фары дальнего света (D1S-35 W).
3. Указатели поворотов (PY21-21W). Указатели поворотов (PY21-21W). 4. Противотуманные фары (адаптивные в зависимости от
комплектации) (H8).
На моделях с галогенными лампами
1.Фары ближнего и дальнего света (H7- 55 W).2. Стояночные огни (W5-5W).3. Фары дальнего света (H7-55 W).4. Дневные ходовые огни (SP13-13W). Дневные ходовые огни (SP13-13W). 5. Противотуманные фары (адаптивные в зависимости от комплектации) (H8).6. Указатели поворотов (PY21-21W). Указатели поворотов (PY21-21W).
Следите за правильной установкой байонетного цоколя ламп H7... так как это влияет на качество освещения.
В определенных погодно-климатических условиях (например, при низкой температуре, высокой влажности и т.д.) на вну тренней поверхности стекол фар и задних фонарей на короткое время может оседать конденсат - это обычное явление; он исчезает в течение нескольких мину т после вк лючения фар.

8
193
Практические советы по эксплуатации и обслуживанию
508 _ RU_CHAP08 _INFO PR ATIQUES _ ED01-2014

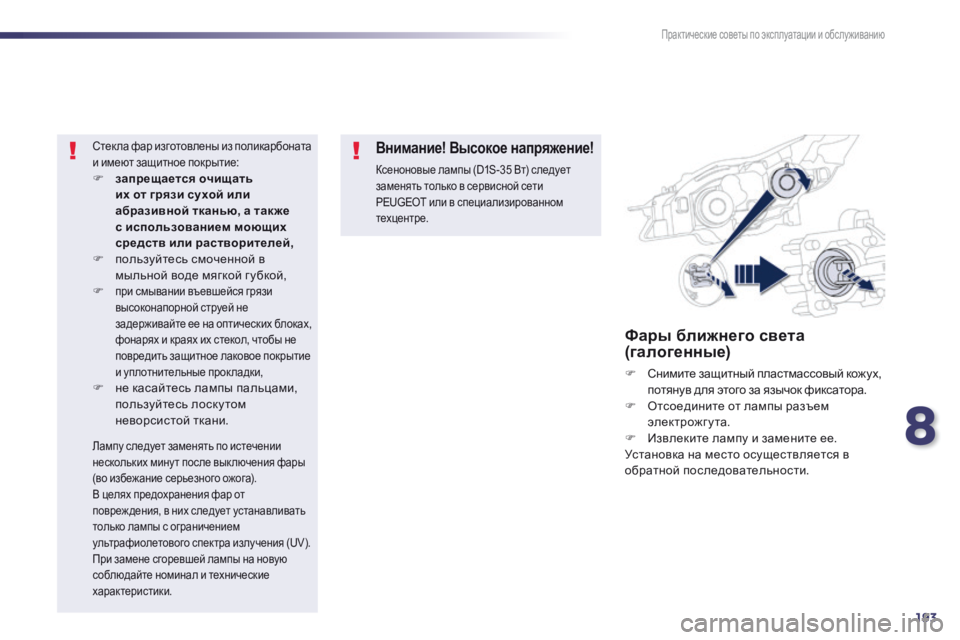

Фары ближнего света (галогенные)
 Снимите защитный пластмассовый кожух, потянув для этого за язычок фиксатора.  Отсоедините от лампы разъем электрожгута.  Извлеките лампу и замените ее. Установка на место осуществляется в обратной последовательности.
Стекла фар изготовлены из поликарбоната и имеют защитное покрытие:  запрещается очищать их от грязи сухой или абразивной тканью, а так же с использованием моющих средств или растворителей, пользуйтесь смоченной в мыльной воде мягкой г убкой, при смывании въевшейся грязи высоконапорной струей не задерживайте ее на оптических блоках, фонарях и краях их стекол, чтобы не повредить защитное лаковое покрытие и уплотнительные прокладки,  не касайтесь лампы пальцами, пользуйтесь лоску том неворсистой ткани.
Внимание! Высокое напряжение!
Ксеноновые лампы (D1S-35 Вт) следует заменять только в сервисной сети PEUGEOT или в специализированном техцентре.
Лампу следует заменять по истечении нескольких мину т после вык лючения фары (во избежание серьезного ожога). В целях предохранения фар от повреж дения, в них следует устанавливать только лампы с ограничением
ультрафиолетового спектра излучения (UV). При замене сгоревшей лампы на новую соблюдайте номинал и технические характеристики.

194
Практические советы по эксплуатации и обслуживанию
508 _ RU_CHAP08 _INFO PR ATIQUES _ ED01-2014
Стояночные огни (с галогенными лампами)
 Снимите защитный пластиковый кожух, потянув для этого за язычок фиксатора.  Отсоедините держатель лампы.  Извлеките лампу и замените ее. Установка на место осуществляется в обратной последовательности.
Ф а р ы д а л ь н е г о с в е т а (галогенные)
 Снимите защитный пластиковый кожух, потянув для этого за язычок фиксатора.  Отсоедините от лампы разъем электрожгута.  Извлеките лампу и замените ее. Установка на место осуществляется в обратной последовательности.
Ф а р ы б л и ж н е г о и д а л ь н е г о света (ксеноновые)
Ксеноновые лампы D1S следует заменять только в сервисной сети PEUGEOT или в специализированном техцентре, так как существует риск получить удар током. Лампы D1S рекомендуется заменять попарно, даже если из строя выйдет лишь одна из них.
Дневные ходовые огни
(ксеноновые)
Светодиодные лампы следует заменять только в сервисной сети PEUGEOT или в специализированном техцентре.

8
195
Практические советы по эксплуатации и обслуживанию
508 _ RU_CHAP08 _INFO PR ATIQUES _ ED01-2014

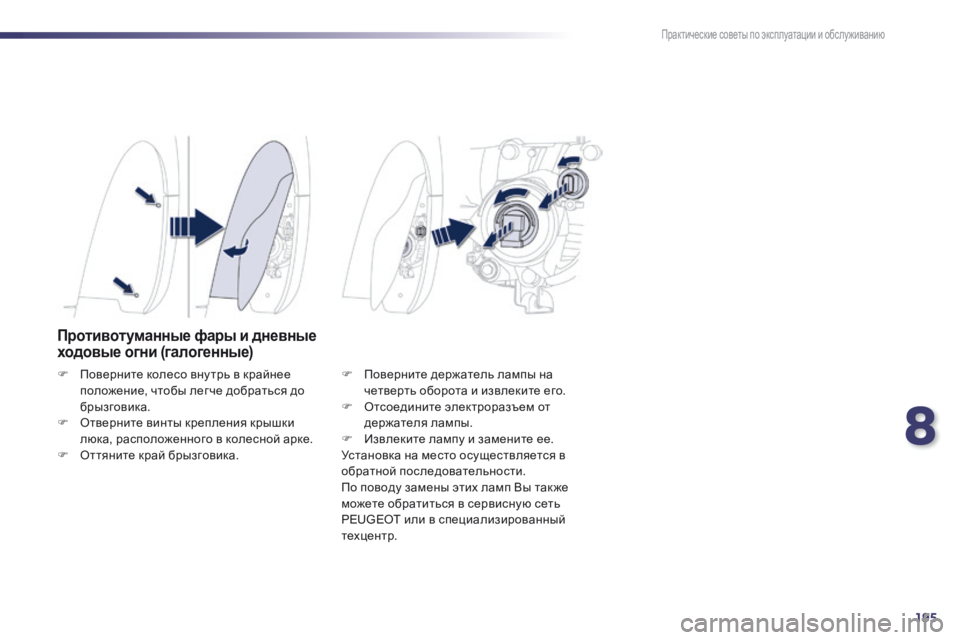

Противотуманные фары и дневные ходовые огни (галогенные)
 Поверните колесо вну трь в крайнее положение, чтобы легче добраться до брызговика.  Отверните винты крепления крышки люка, расположенного в колесной арке.  Оттяните край брызговика.
 Поверните держатель лампы на четверть оборота и извлеките его.  Отсоедините электроразъем от держателя лампы.  Извлеките лампу и замените ее. Установка на место осуществляется в обратной последовательности. По поводу замены этих ламп Вы так же можете обратиться в сервисную сеть PEUGEOT или в специализированный т е х ц е н т р .

196
Практические советы по эксплуатации и обслуживанию
508 _ RU_CHAP08 _INFO PR ATIQUES _ ED01-2014

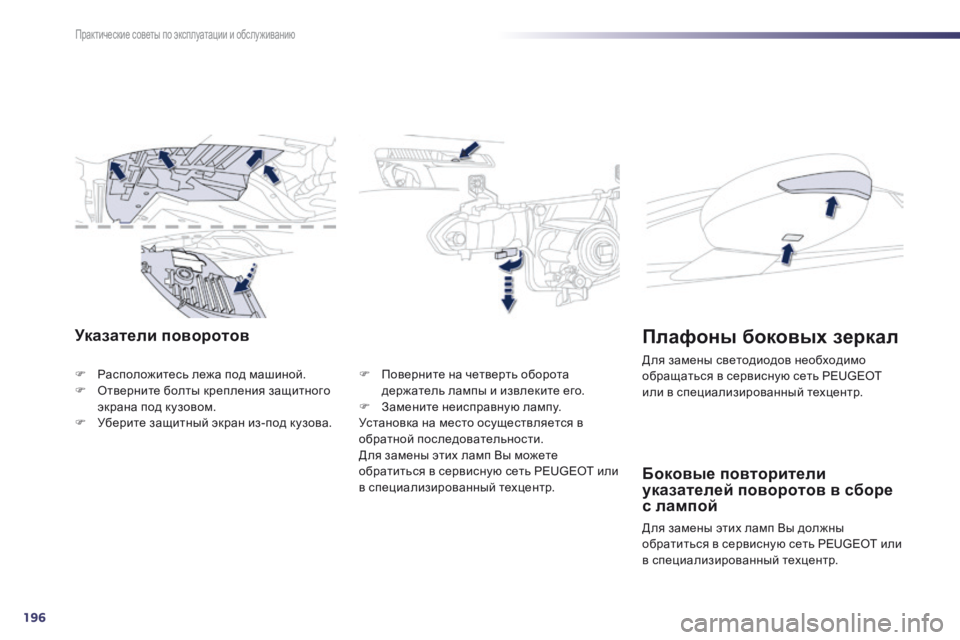

Указатели поворотов
 Расположитесь лежа под машиной.  Отверните болты крепления защитного экрана под к узовом.  Уберите защитный экран из-под к узова.
 Поверните на четверть оборота держатель лампы и извлеките его.  Замените неисправную лампу. Установка на место осуществляется в обратной последовательности. Для замены этих ламп Вы можете обратиться в сервисную сеть PEUGEOT или в специализированный техцентр. Боковые повторители указателей поворотов в сборе с лампой
Для замены этих ламп Вы должны обратиться в сервисную сеть PEUGEOT или в специализированный техцентр.
Плафоны боковых зеркал
Для замены светодиодов необходимо обращаться в сервисную сеть PEUGEOT или в специализированный техцентр.

8
197
Практические советы по эксплуатации и обслуживанию
508 _ RU_CHAP08 _INFO PR ATIQUES _ ED01-2014

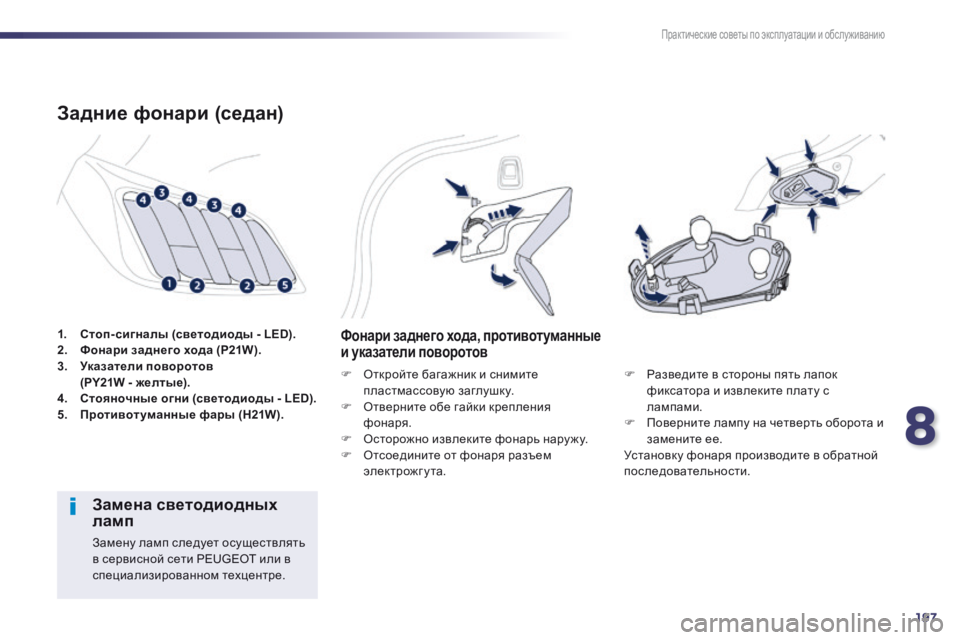

1. Стоп- сигналы (светодиоды - LED).2. Фонари заднего хода (P21W).3. Указатели поворотов Указатели поворотов (PY21W - желтые).4. Стояночные огни (светодиоды - LED).5. Противот уманные фары (H21W).
Задние фонари (седан)
Фонари заднего хода, противотуманные и указатели поворотов
 Откройте багажник и снимите пластмассовую заглушку.  Отверните обе гайки крепления фонаря.  Осторожно извлеките фонарь нару жу.  Отсоедините от фонаря разъем электрожгута.
 Разведите в стороны пять лапок фиксатора и извлеките плату с лампами.  Поверните лампу на четверть оборота и замените ее. Установку фонаря производите в обратной последовательности.
Замена светодиодных ламп
Замену ламп следует осуществлять в сервисной сети PEUGEOT или в специализированном техцентре.

198
Практические советы по эксплуатации и обслуживанию
508 _ RU_CHAP08 _INFO PR ATIQUES _ ED01-2014

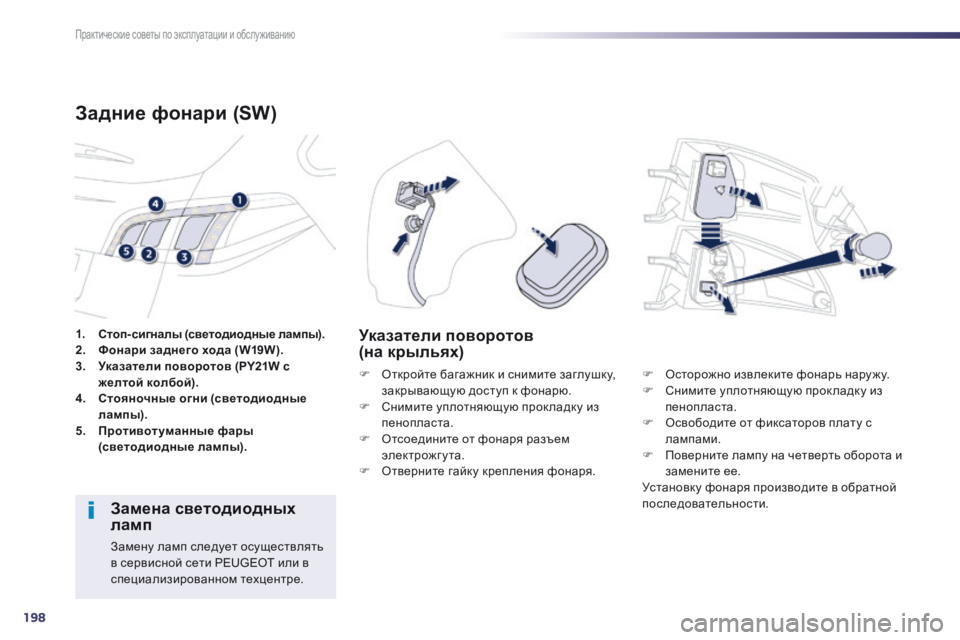

1. Стоп- сигналы (светодиодные лампы). 2. Фонари заднего хода (W19W).3. Указатели поворотов (PY21W с Указатели поворотов (PY21W с желтой колбой).4. Стояночные огни (светодиодные лампы).5. Противотуманные фары (светодиодные лампы).
Задние фонари (SW)
 Откройте багажник и снимите заглушку, закрывающую доступ к фонарю.  Снимите уплотняющую прок ладку из пенопласта.  Отсоедините от фонаря разъем электрожгута.  Отверните гайку крепления фонаря.
Указатели поворотов (на крыльях)
 Осторожно извлеките фонарь нару жу.  Снимите уплотняющую прок ладку из пенопласта.  Освободите от фиксаторов плату с лампами.  Поверните лампу на четверть оборота и замените ее. Установку фонаря производите в обратной последовательности. Замена светодиодных ламп
Замену ламп следует осуществлять в сервисной сети PEUGEOT или в специализированном техцентре.
