Peugeot 508 2014 Инструкция по эксплуатации (in Russian)

3
79
Комфорт
508_RU_CHAP03_CONFORT_ED01-2014

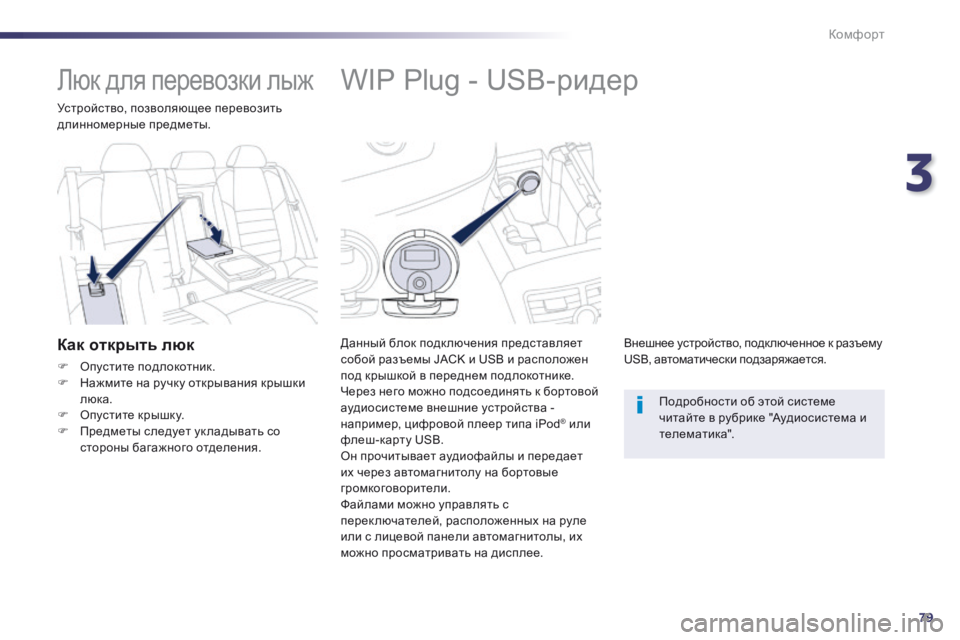

WIP Plug - USB-ридер
Данный блок подк лючения представляет собой разъемы JACK и USB и расположен под крышкой в переднем подлокотнике. Через него можно подсоединять к бортовой аудиосистеме внешние устройства - например, цифровой плеер типа iPod ® или ® или ®
флеш-карту USB. Он прочитывает аудиофайлы и передает их через автомагнитолу на бортовые громкоговорители. Файлами можно управлять с перек лючателей, расположенных на руле или с лицевой панели автомагнитолы, их можно просматривать на дисплее.
Внешнее устройство, подк люченное к разъему USB, автоматически подзаряжается.
Подробности об этой системе читайте в рубрике "Аудиосистема и телематика".
Люк для перевозки лыж
Устройство, позволяющее перевозить длинномерные предметы.
Как открыть люк
 Опустите подлокотник.  Нажмите на ручку открывания крышки люка.  Опустите крышку.  Предметы следует ук ладывать со стороны багажного отделения.

80
Комфорт
508_RU_CHAP03_CONFORT_ED01-2014

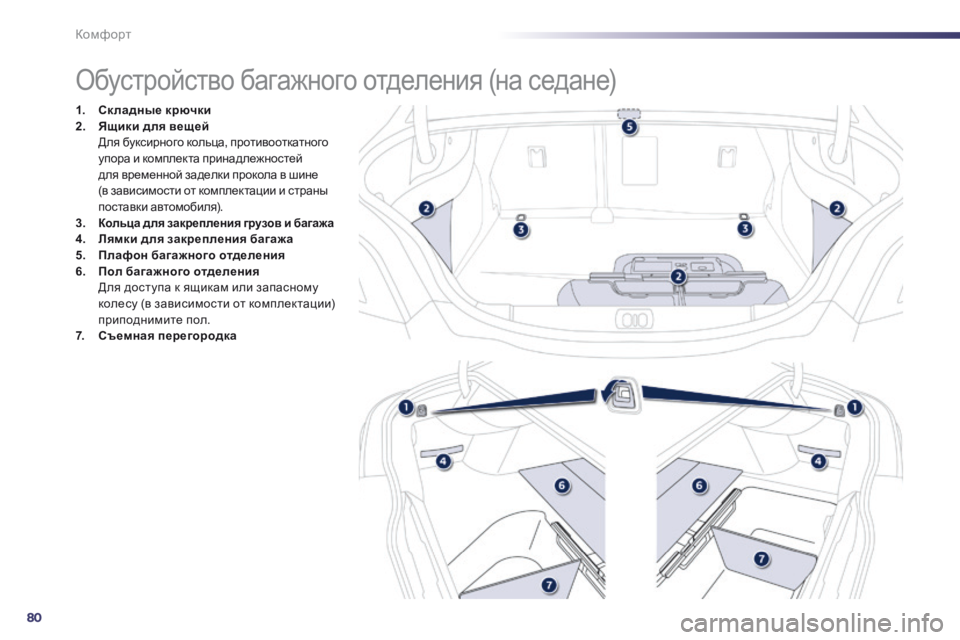

Обустройство багажного отделения (на седане)
1. Ск ладные крючки2. Ящики для вещей Для буксирного кольца, противооткатного упора и комплекта принадлежностей для временной заделки прокола в шине (в зависимости от комплектации и страны поставки автомобиля). 3. Кольца для закрепления грузов и багажа4. Лямки для закрепления багажа5. Плафон багажного отделения6. Пол багажного отделения Для доступа к ящикам или запасному колесу (в зависимости от комплектации) приподнимите пол. 7. Съемная перегородка

3
81
Комфорт
508_RU_CHAP03_CONFORT_ED01-2014

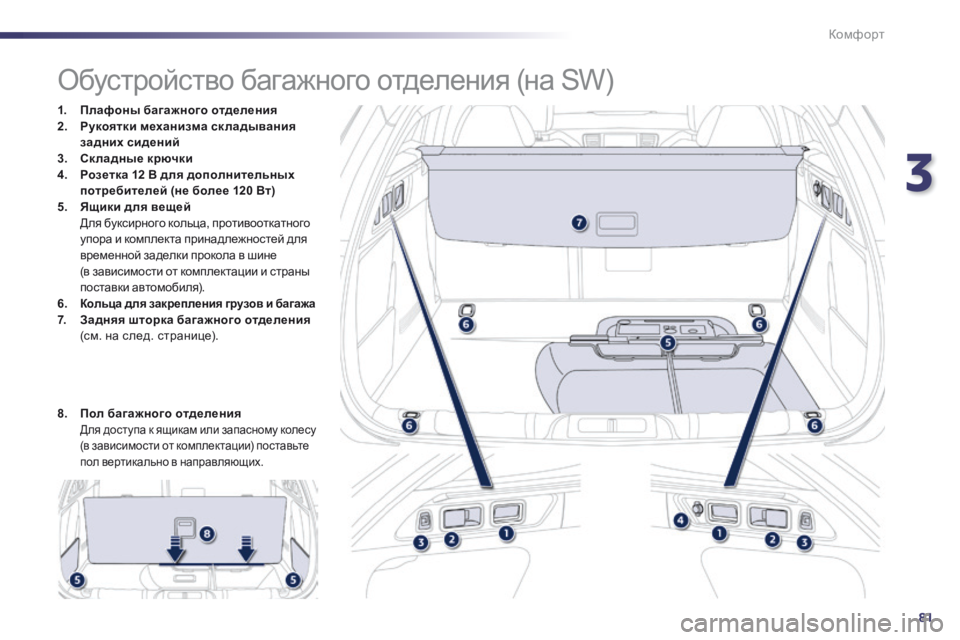

Обустройство багажного отделения (на SW)
1. Плафоны багажного отделения2. Рукоятки механизма складывания задних сидений3. Ск ладные крючки4. Розетка 12 В для дополнительных потребителей (не более 120 Вт)5. Ящики для вещей Для буксирного кольца, противооткатного упора и комплекта принадлежностей для временной заделки прокола в шине (в зависимости от комплектации и страны поставки автомобиля). 6. Кольца для закрепления грузов и багажа7. Задняя шторка багажного отделения (см. на след. странице).
8. Пол багажного отделения Для доступа к ящикам или запасному колесу (в зависимости от комплектации) поставьте пол вертикально в направляющих.

82
Комфорт
508_RU_CHAP03_CONFORT_ED01-2014

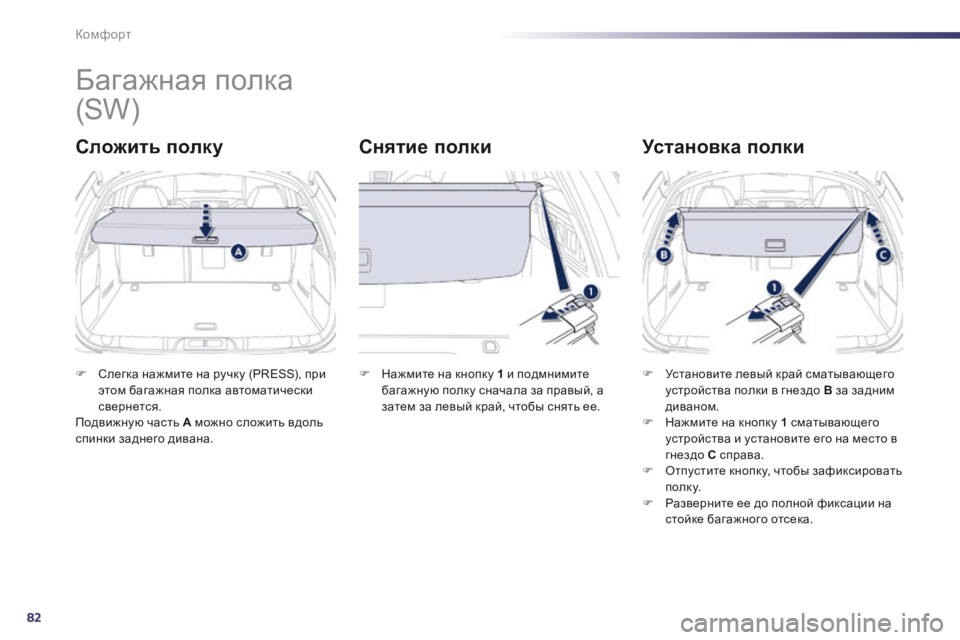

Багажная полка
Сложить полку Снятие полки Установка полки
 Слегка нажмите на ручку (PRESS), при этом багажная полка автоматически с в е р н е т с я . Подвижную часть A можно сложить вдоль
спинки заднего дивана.
 Нажмите на кнопку 1 и подмнимите багажную полку сначала за правый, а затем за левый край, чтобы снять ее.
 Установите левый край сматывающего устройства полки в гнездо В за задним диваном.  Нажмите на кнопку 1 сматывающего
устройства и установите его на место в гнездо С справа.  Отпустите кнопку, чтобы зафиксировать п о л к у.  Разверните ее до полной фиксации на стойке багажного отсека.
( S W )

3
83
Комфорт
508_RU_CHAP03_CONFORT_ED01-2014

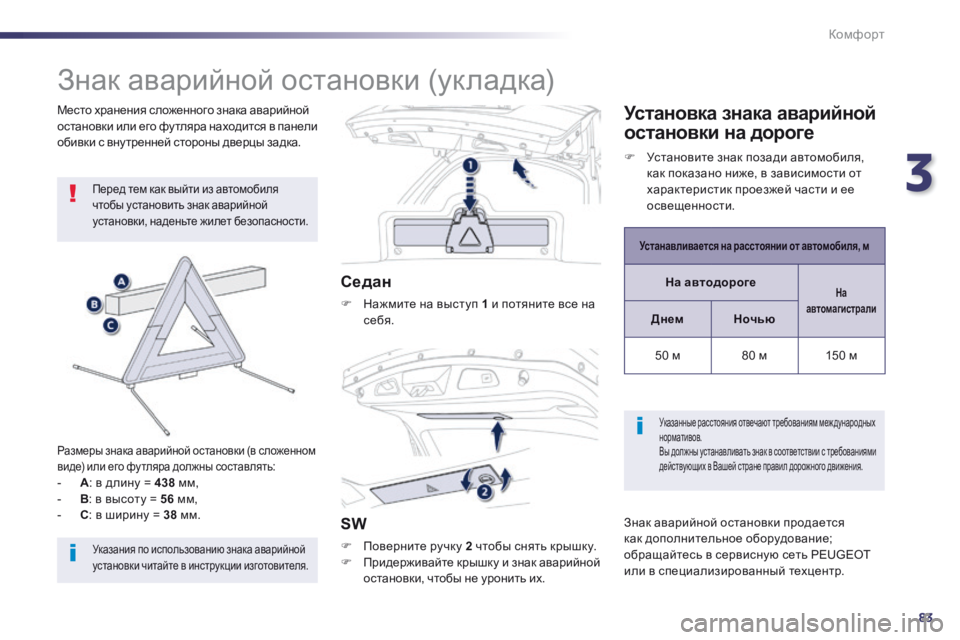

З н а к а в а р и й н о й о с т а н о в к и ( у к л а д к а )
Перед тем как выйти из автомобиля чтобы установить знак аварийной установки, наденьте жилет безопасности.
Размеры знака аварийной остановки (в сложенном виде) или его фу тляра должны составлять: - A : в длину = 438 мм, - B : в высоту = 56 мм, - C : в ширину = 38 м м .
С е д а н
 Нажмите на выступ 1 и потяните все на с е б я .
S W
 Поверните ручку 2 чтобы снять крышку.  Придерживайте крышку и знак аварийной остановки, чтобы не уронить их.
Место хранения сложенного знака аварийной остановки или его фу тляра находится в панели обивки с вну тренней стороны дверцы задка.
Установка знака аварийной
остановки на дороге
Устанавливается на расстоянии от автомобиля, м
На автодорогеНа автомагистрали ДнемНочью
5 0 м 8 0 м 1 5 0 м
Указанные расстояния отвечают требованиям меж дународных нормативов. Вы должны устанавливать знак в соответствии с требованиями действующих в Вашей стране правил дорожного движения.
Знак аварийной остановки продается как дополнительное оборудование; обращайтесь в сервисную сеть PEUGEOT или в специализированный техцентр.
 Установите знак позади автомобиля, как показано ниже, в зависимости от характеристик проезжей части и ее освещенности.
Указания по использованию знака аварийной установки читайте в инструкции изготовителя.

84
Комфорт
508_RU_CHAP03_CONFORT_ED01-2014

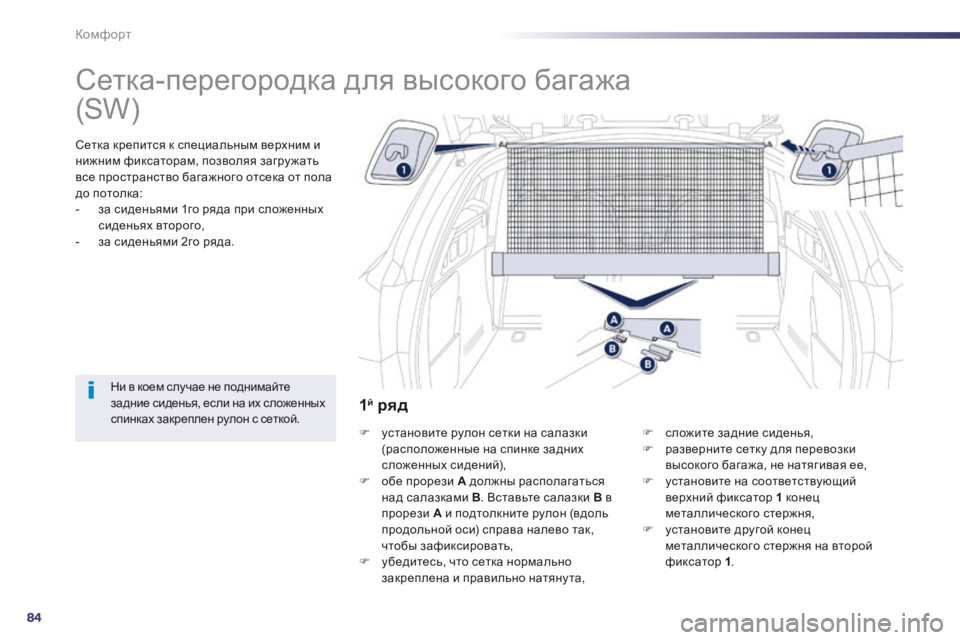

Сетка-перегородка для высокого багажа
Сетка крепится к специальным верхним и нижним фиксаторам, позволяя загру жать все пространство багажного отсека от пола до потолка: - за сиденьями 1го ряда при сложенных сиденьях второго, - за сиденьями 2го ряда.
Ни в коем случае не поднимайте задние сиденья, если на их сложенных спинках закреплен рулон с сеткой.  установите рулон сетки на салазки (расположенные на спинке задних сложенных сидений),  обе прорези A должны располагаться над салазками B . Вставьте салазки B в прорези A и подтолкните рулон (вдоль продольной оси) справа налево так,
чтобы зафиксировать,  убедитесь, что сетка нормально закреплена и правильно натяну та,
 сложите задние сиденья,  разверните сетку для перевозки высокого багажа, не натягивая ее,  установите на соответствующий верхний фиксатор 1 конец металлического стержня,  установите другой конец металлического стержня на второй фиксатор 1 .
1 й ряд
( S W )

3
85
Комфорт
508_RU_CHAP03_CONFORT_ED01-2014

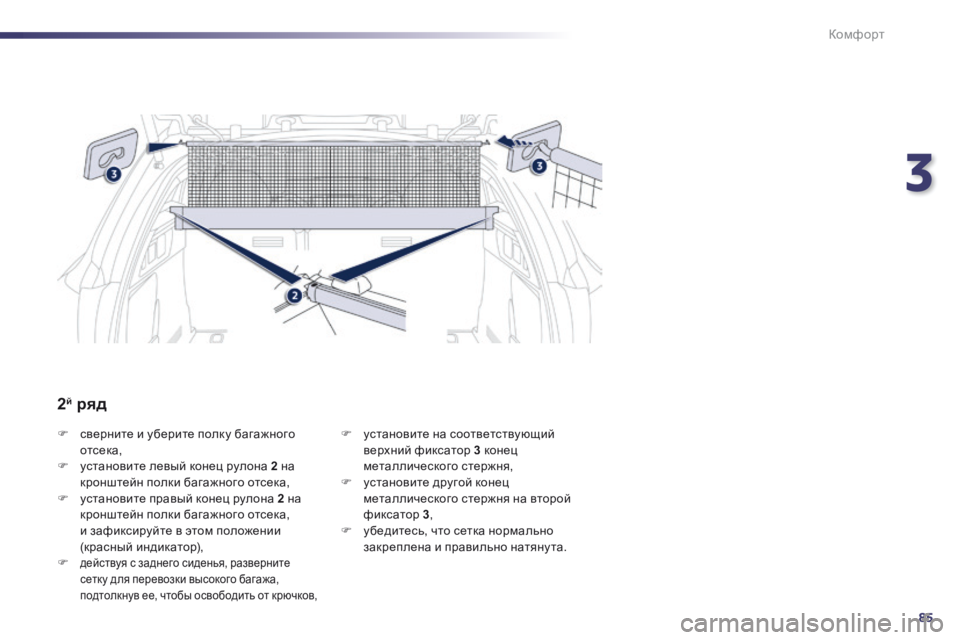

 сверните и уберите полку багажного отсека,  установите левый конец рулона 2 на кронштейн полки багажного отсека,  установите правый конец рулона 2 на кронштейн полки багажного отсека, и зафиксируйте в этом положении (красный индикатор), действуя с заднего сиденья, разверните сетку для перевозки высокого багажа, подтолкнув ее, чтобы освободить от крючков,
 установите на соответствующий верхний фиксатор 3 конец металлического стержня,  установите другой конец металлического стержня на второй фиксатор 3 ,  убедитесь, что сетка нормально
закреплена и правильно натяну та.
2 й ряд

86
Комфорт
508_RU_CHAP03_CONFORT_ED01-2014

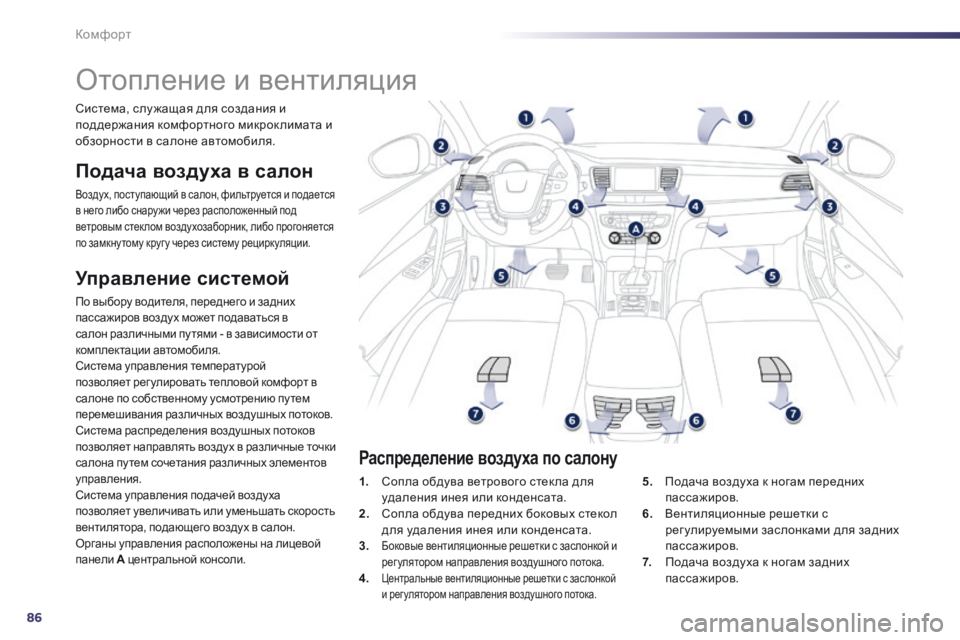

Отопление и вентиляция
Подача воздуха в салон
Воздух, поступающий в салон, фильтруется и подается в него либо снару жи через расположенный под ветровым стеклом воздухозаборник, либо прогоняется по замкну тому круг у через систему рециркуляции.
Управление системой
По выбору водителя, переднего и задних пассажиров воздух может подаваться в салон различными пу тями - в зависимости от комплектации автомобиля. Система управления температурой позволяет рег улировать тепловой комфорт в салоне по собственному усмотрению пу тем перемешивания различных воздушных потоков. Система распределения воздушных потоков позволяет направлять воздух в различные точки салона пу тем сочетания различных элементов управления. Система управления подачей воздуха позволяет увеличивать или уменьшать скорость вентилятора, подающего воздух в салон.
Органы управления расположены на лицевой панели A центральной консоли. A центральной консоли. A
1. Сопла обдува ветрового стек ла для удаления инея или конденсата. 2. Сопла обдува передних боковых стекол для удаления инея или конденсата. 3.Боковые вентиляционные решетки с заслонкой и рег улятором направления воздушного потока. 4.Центральные вентиляционные решетки с заслонкой и рег улятором направления воздушного потока.
5. Подача воздуха к ногам передних пассажиров. 6. Вентиляционные решетки с рег улируемыми заслонками для задних пассажиров. 7. Подача воздуха к ногам задних п а с с а ж и р о в .
Распределение воздуха по салону
Система, слу жащая для создания и поддержания комфортного микрок лимата и обзорности в салоне автомобиля.

3
87
Комфорт
508_RU_CHAP03_CONFORT_ED01-2014

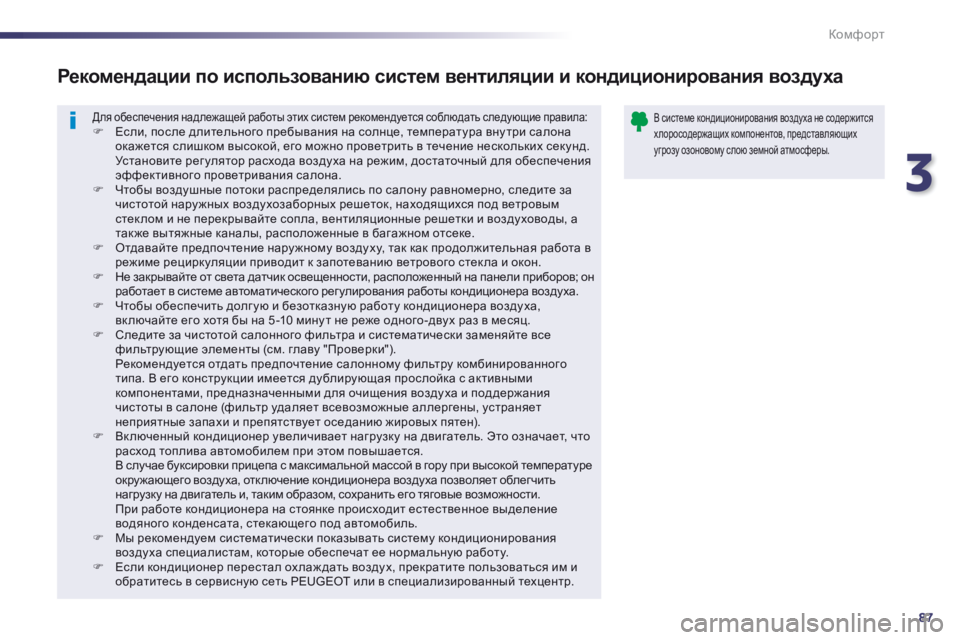

Для обеспечения надлежащей работы этих систем рекомендуется соблюдать следующие правила:  Если, после длительного пребывания на солнце, температура вну три салона окажется слишком высокой, его можно проветрить в течение нескольких секунд. Установите рег улятор расхода воздуха на режим, достаточный для обеспечения эффективного проветривания салона.  Чтобы воздушные потоки распределялись по салону равномерно, следите за чистотой нару жных воздухозаборных решеток, находящихся под ветровым стек лом и не перекрывайте сопла, вентиляционные решетки и воздуховоды, а так же вытяжные каналы, расположенные в багажном отсеке.  Отдавайте предпочтение нару жному воздуху, так как продолжительная работа в режиме рециркуляции приводит к запотеванию ветрового стек ла и окон.  Не закрывайте от света датчик освещенности, расположенный на панели приборов; он работает в системе автоматического рег улирования работы кондиционера воздуха.  Чтобы обеспечить долг ую и безотказную работу кондиционера воздуха, вк лючайте его хотя бы на 5 -10 мину т не реже одного-двух раз в месяц.  Следите за чистотой салонного фильтра и систематически заменяйте все фильтрующие элементы (см. главу "Проверки"). Рекомендуется отдать предпочтение салонному фильтру комбинированного типа. В его конструкции имеется дублирующая прослойка с активными компонентами, предназначенными для очищения воздуха и поддержания чистоты в салоне (фильтр удаляет всевозможные аллергены, устраняет неприятные запахи и препятствует оседанию жировых пятен).  Вк люченный кондиционер увеличивает нагрузку на двигатель. Это означает, что расход топлива автомобилем при этом повышается. В случае буксировки прицепа с максимальной массой в гору при высокой температуре окру жающего воздуха, отк лючение кондиционера воздуха позволяет облегчить нагрузку на двигатель и, таким образом, сохранить его тяговые возможности. При работе кондиционера на стоянке происходит естественное выделение водяного конденсата, стекающего под автомобиль.  Мы рекомендуем систематически показывать систему кондиционирования воздуха специалистам, которые обеспечат ее нормальную работу.  Если кондиционер перестал ох лаж дать воздух, прекратите пользоваться им и обратитесь в сервисную сеть PEUGEOT или в специализированный техцентр.
Рекомендации по использованию систем вентиляции и кондиционирования воздуха
В системе кондиционирования воздуха не содержится хлоросодержащих компонентов, представляющих угрозу озоновому слою земной атмосферы.

88
Комфорт
508_RU_CHAP03_CONFORT_ED01-2014

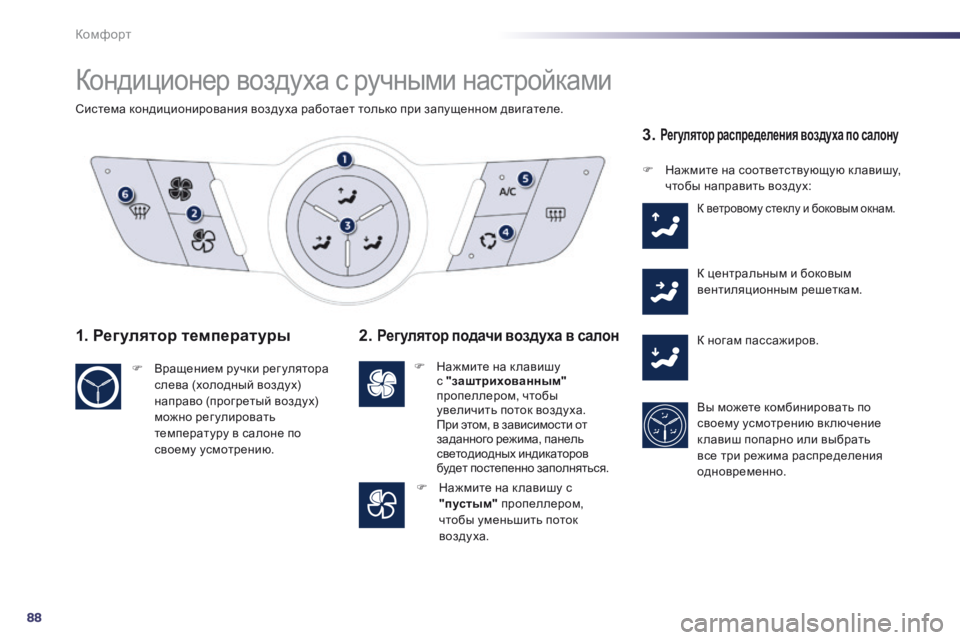

Кондиционер воздуха с ручными настройками
Система кондиционирования воздуха работает только при запущенном двигателе.
1. Регулятор температуры
 Вращением ручки рег улятора слева (холодный воздух) направо (прогретый воздух) можно регулировать температуру в салоне по своему усмотрению.
2 . Регулятор подачи воздуха в салон
 Нажмите на к лавишу с "заштрихованным"пропеллером, чтобы увеличить поток воздуха. При этом, в зависимости от заданного режима, панель светодиодных индикаторов будет постепенно заполняться.
 Нажмите на к лавишу с "пустым" пропеллером, чтобы уменьшить поток в о з д у х а .
3 . Регулятор распределения воздуха по салону
 Нажмите на соответствующую к лавишу, чтобы направить воздух:
К ветровому стек лу и боковым окнам.
К центральным и боковым вентиляционным решеткам.
К ногам пассажиров.
Вы можете комбинировать по своему усмотрению включение к лавиш попарно или выбрать все три режима распределения одновременно.
