Peugeot 508 2016 Инструкция по эксплуатации (in Russian)

249
508_ru_Chap08_en-cas-de-pannes_ed01-2016

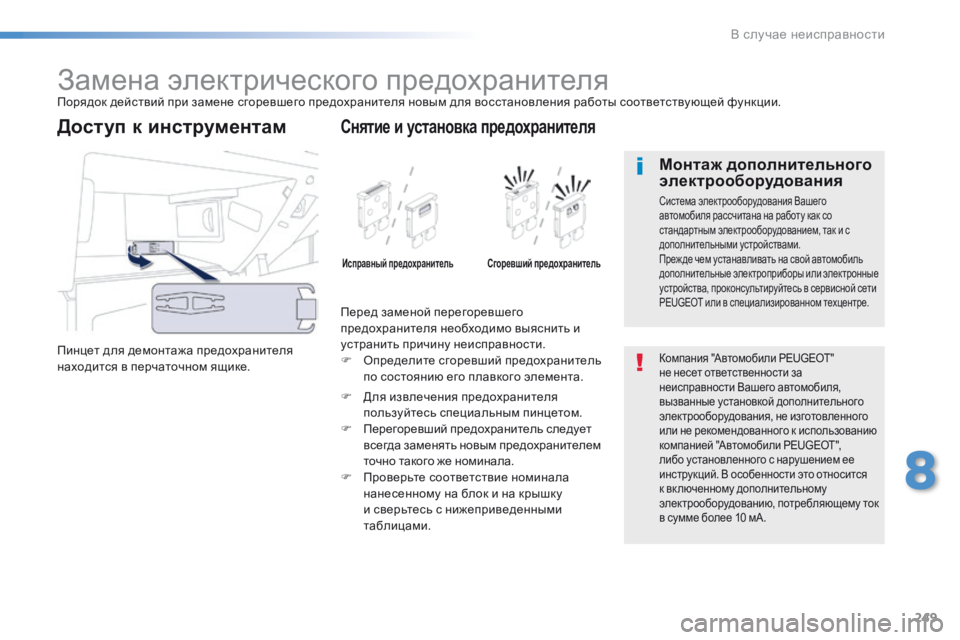

Замена электрического предохранителяПорядок действий при замене сгоревшего предохранителя новым для восстановления работы соответствующей функции.
Пинцет для демонтажа предохранителя
находится в перчаточном ящике.
Доступ к инструментам
Перед заменой перегоревшего
предохранителя необходимо выяснить и
устранить причину неисправности.
F
О
пределите сгоревший предохранитель
по состоянию его плавкого элемента.
Снятие и установка предохранителя
Исправный предохранительСгоревший предохранитель
F Для извлечения предохранителя пользуйтесь специальным пинцетом.
F

П
ерегоревший предохранитель следует
всегда заменять новым предохранителем
точно такого же номинала.
F

П
роверьте соответствие номинала
нанесенному на блок и на крышку
и сверьтесь с нижеприведенными
таблицами.
Компания "Автомобили PEUGEOT"
не несет ответственности за
неисправности Вашего автомобиля,
вызванные установкой дополнительного
электрооборудования, не изготовленного
или не рекомендованного к использованию
компанией "Автомобили PEUGEOT",
либо установленного с нарушением ее
инструкций. В особенности это относится
к включенному дополнительному
электрооборудованию, потребляющему ток
в сумме более 10 мА.
Монтаж дополнительного
электрооборудования
Система электрооборудования Вашего
автомобиля рассчитана на работу как со
стандартным электрооборудованием, так и с
дополнительными устройствами.
Преж де чем устанавливать на свой автомобиль
дополнительные электроприборы или электронные
устройства, проконсультируйтесь в сервисной сети
PEUGEOT или в специализированном техцентре.
8
В случае неисправности

250
508_ru_Chap08_en-cas-de-pannes_ed01-2016

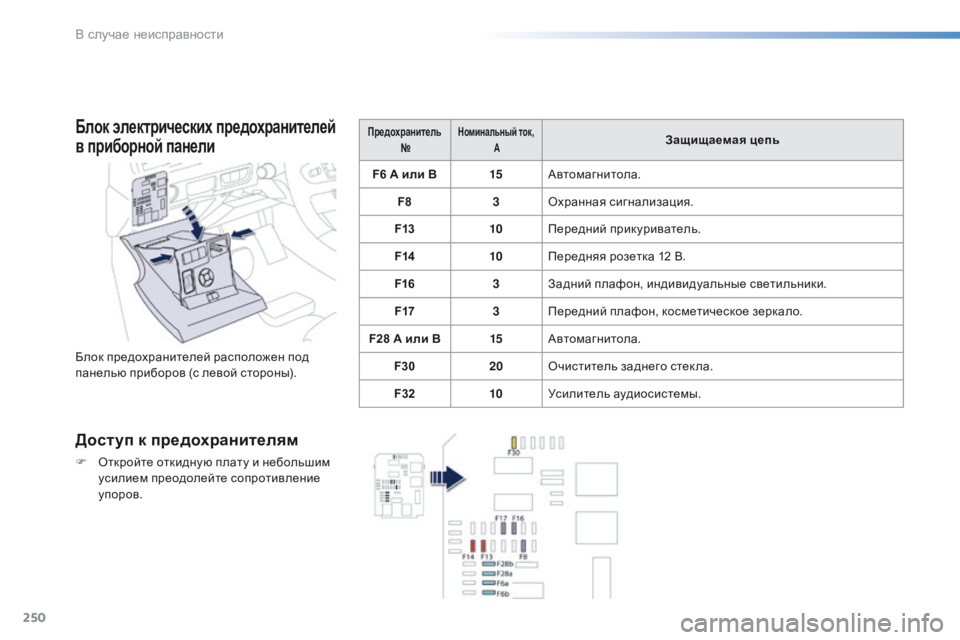

Блок электрических предохранителей
в приборной панели
Блок предохранителей расположен под
панелью приборов (с левой стороны).
Доступ к предохранителям
F Откройте откидную плату и небольшим усилием преодолейте сопротивление
упоров.
Предохранитель
№Номинальный ток,
АЗащищаемая цепь
F6 A или B 15Автомагнитола.
F8 3Охранная сигнализация.
F13 10Передний прикуриватель.
F14 10Передняя розетка 12 В.
F16 3Задний плафон, индивидуальные светильники.
F17 3Передний плафон, косметическое зеркало.
F28 A или B 15Автомагнитола.
F30 20Очиститель заднего стекла.
F32 10Усилитель аудиосистемы.
В случае неисправности

251
508_ru_Chap08_en-cas-de-pannes_ed01-2016
Предохранитель N°Номинальный ток, АЗащищаемая цепь
F3 15
Панель стек лоподъемника водителя, розетка 12 В на задних сиденьях.
F415Розетка 12 В в багажнике.
F5 30Задний импульсный стеклоподъемник.
F6 30Передний импульсный стеклоподъемник.
F11 20Блок цепи буксирного устройства.
F12 20Усилитель аудиосистемы.
F15 20Потолочная шторка панорамной стек лянной крыши
(SW и R XH "thermique").
F16 5Плата стеклоподъемника водителя.

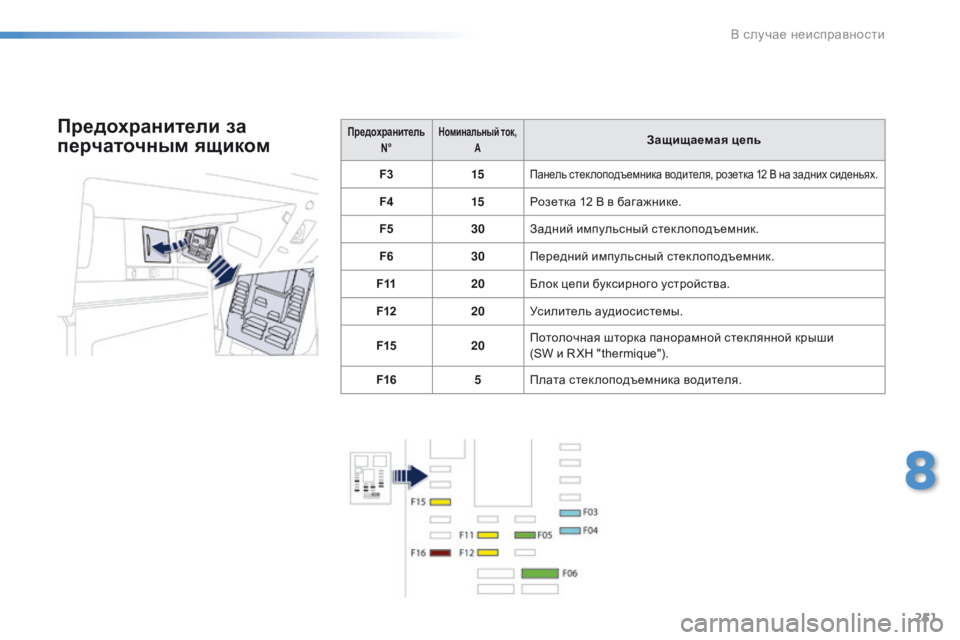

Предохранители за
перчаточным ящиком
8
В случае неисправности

252
508_ru_Chap08_en-cas-de-pannes_ed01-2016
Блок электрических
предохранителей в моторном отсеке
Доступ к предохранителям
F Снимите крышку с фиксаторов.
F З амените предохранитель
(см. соответствующий раздел).
F

П
осле завершения работы
тщательно закройте крышку блока
предохранителей.
Предохранитель №Номинальный ток, АЗащищаемая цепь
F20 15Насос омывателя переднего и заднего стекол.
F21 20Насос омывателя фар.
F22 15Звуковой сигнал.
F23 15Правая фара дальнего света.
F24 15Левая фара дальнего света.
Блок предохранителей расположен в
моторном отсеке возле аккумуляторной
батареи.
В случае неисправности

253
508_ru_Chap08_en-cas-de-pannes_ed01-2016

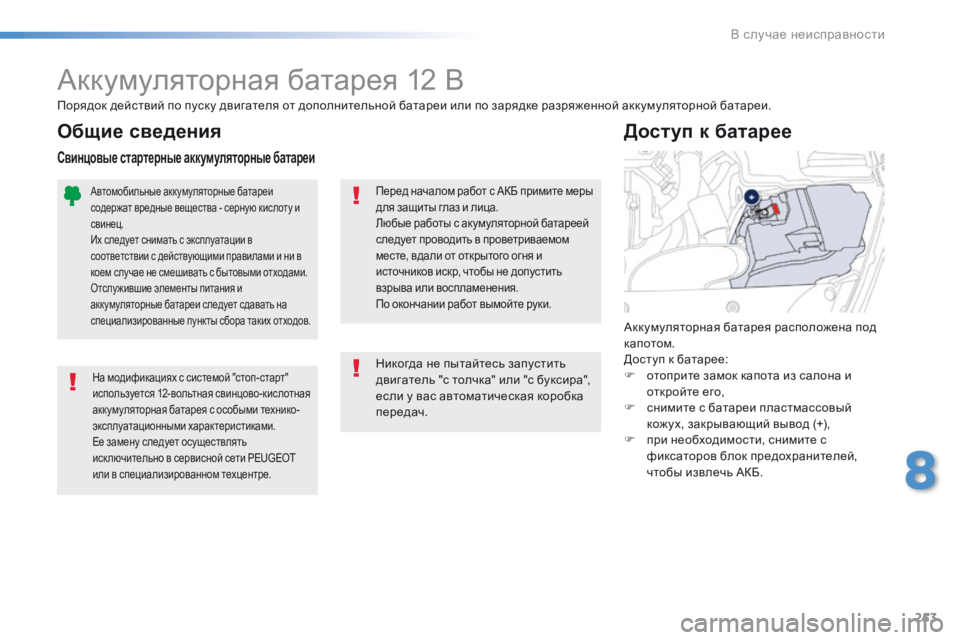

Аккумуляторная батарея 12 В
На модификациях с системой "стоп-старт"
используется 12-вольтная свинцово-кислотная
аккумуляторная батарея с особыми технико-
эксплуатационными характеристиками.
Ее замену следует осуществлять
иск лючительно в сервисной сети PEUGEOT
или в специализированном техцентре.
Аккумуляторная батарея расположена под
капотом.
Доступ к батарее:
F
о
топрите замок капота из салона и
откройте его,
F

с
нимите с батареи пластмассовый
кожух, закрывающий вывод (+),
F

п
ри необходимости, снимите с
фиксаторов блок предохранителей,
чтобы извлечь АКБ.
Доступ к батарее
Порядок действий по пуску двигателя от дополнительной батареи или по зарядке разряженной аккумуляторной батареи.
Перед началом работ с АКБ примите меры
для защиты глаз и лица.
Любые работы с акумуляторной батареей
следует проводить в проветриваемом
месте, вдали от открытого огня и
источников искр, чтобы не допустить
взрыва или воспламенения.
По окончании работ вымойте руки.Автомобильные аккумуляторные батареи
содержат вредные вещества - серную кислоту и
свинец.
Их следует снимать с эксплуатации в
соответствии с действующими правилами и ни в
коем случае не смешивать с бытовыми отходами.
Отслужившие элементы питания и
аккумуляторные батареи следует сдавать на
специализированные пункты сбора таких отходов.
Общие сведения
Свинцовые стартерные аккумуляторные батареи
Никогда не пытайтесь запустить
двигатель "с толчка" или "с буксира",
если у вас автоматическая коробка
передач.
8
В случае неисправности

254
508_ru_Chap08_en-cas-de-pannes_ed01-2016
Некоторые бортовые системы, в т.ч.
и "стоп-старт" не буду т работать
до тех пор, пока АКБ не будет
достаточно заряжена.
F

П

одсоедините другой конец зеленого
или черного провода к массе C
"разряженного" автомобиля.
F

З

апустите двигатель на автомобиле-
"доноре" и дайте ему поработать
несколько минут.
F

Включите стартер "разряженного"
автомобиля и дайте двигателю поработать.
Если двигатель не запустился с
первого раза, вык лючите зажигание
и подож дите несколько секунд перед
новой попыткой.
Если штатная АКБ автомобиля
разряжена, двигатель можно запустить от
дополнительной батареи (внешней или
расположенной на другом автомобиле) при
помощи стартерных кабелей.

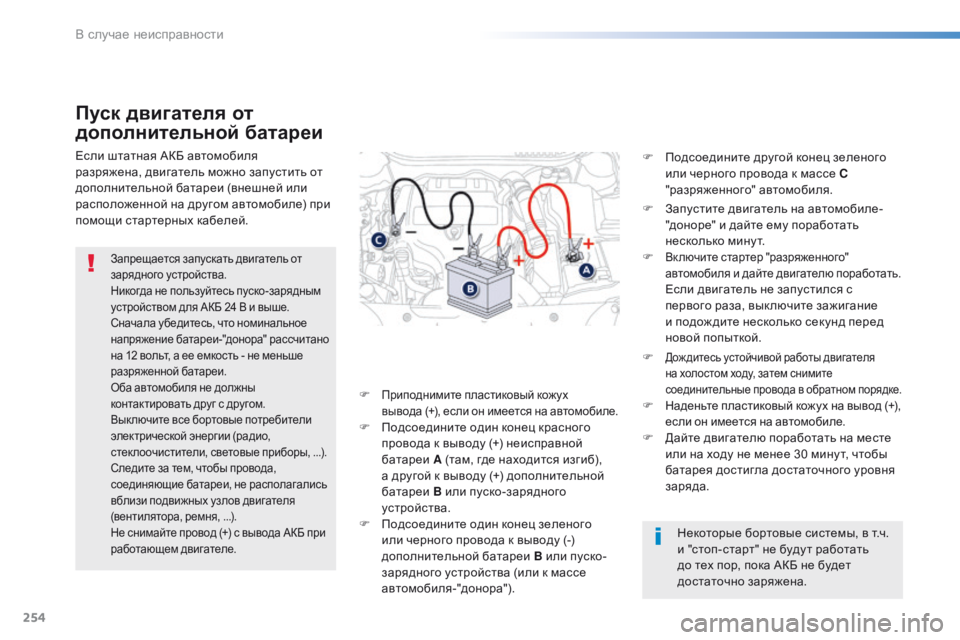

Пуск двигателя от
дополнительной батареи
Запрещается запускать двигатель от
зарядного устройства.
Никогда не пользуйтесь пуско-зарядным
устройством для АКБ 24 В и выше.
Сначала убедитесь, что номинальное
напряжение батареи-"донора" рассчитано
на 12 вольт, а ее емкость - не меньше
разряженной батареи.
Оба автомобиля не должны
контактировать друг с другом.
Выключите все бортовые потребители
электрической энергии (радио,
стеклоочистители, световые приборы, ...).
Следите за тем, чтобы провода,
соединяющие батареи, не располагались
вблизи подвижных узлов двигателя
(вентилятора, ремня, ...).
Не снимайте провод (+) с вывода АКБ при
работающем двигателе.
F Приподнимите пластиковый кожух
вывода
(+), если он имеется на автомобиле.
F Подсоедините один конец красного провода к выводу (+) неисправной
батареи A (там, где находится изгиб),
а другой к выводу (+) дополнительной
батареи B или пуско-зарядного
устройства.
F

П
одсоедините один конец зеленого
или черного провода к выводу (-)
дополнительной батареи B или пуско-
зарядного устройства (или к массе
автомобиля-"донора"). F

Дождитесь устойчивой работы двигателя
на холостом ходу, затем снимите
соединительные провода в обратном порядке.
F Наденьте пластиковый кожух на вывод (+),
е сли он имеется на автомобиле.
F Дайте двигателю поработать на месте или на ходу не менее 30 мину т, чтобы
батарея достигла достаточного уровня
заряда.
В случае неисправности

255
508_ru_Chap08_en-cas-de-pannes_ed01-2016
Соблюдайте все предписания и рекомендации
изготовителя зарядного устройства.
Никогда не пу тайте полярность проводов.Для обеспечения оптимального срока
слу жбы аккумуляторной батареи
необходимо поддерживать ее заряд на
должном уровне.
В некоторых случаях может понадобиться
зарядить батарею:
-
п
ри частых поездках на короткие
расстояния,
-

п
еред постановкой автомобиля на
хранение на несколько недель.
Обратитесь в сервисную сеть PEUGEOT
или в специализированный техцентр.

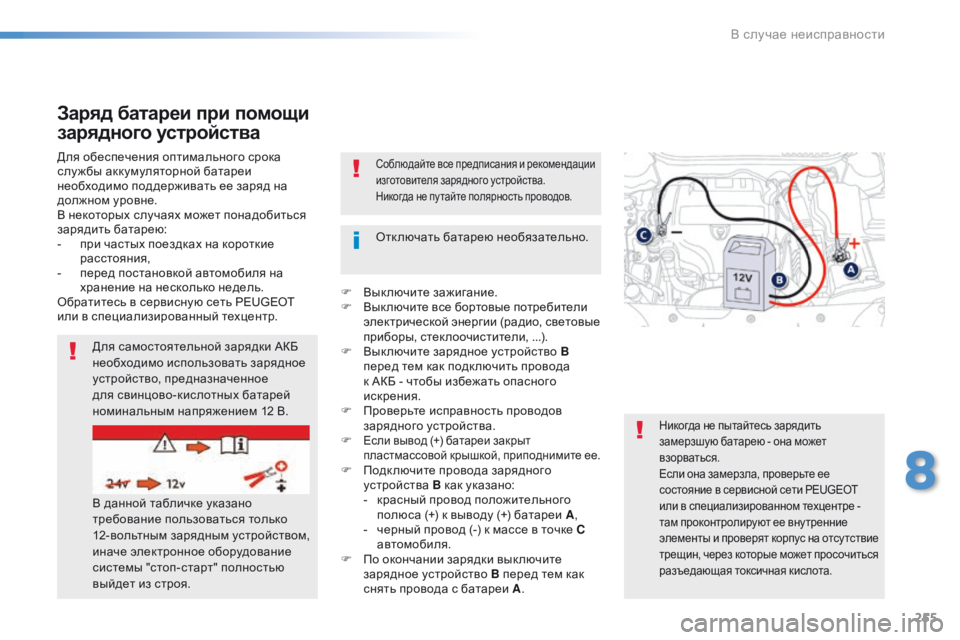

Заряд батареи при помощи
зарядного устройства
Для самостоятельной зарядки АКБ
необходимо использовать зарядное
устройство, предназначенное
для свинцово-кислотных батарей
номинальным напряжением 12 В.
В данной табличке указано
требование пользоваться только
12-вольтным зарядным устройством,
иначе электронное оборудование
системы "стоп-старт" полностью
выйдет из строя.
Никогда не пытайтесь зарядить
замерзшую батарею - она может
взорваться.
Если она замерзла, проверьте ее
состояние в сервисной сети PEUGEOT
или в специализированном техцентре -
там проконтролируют ее вну тренние
элементы и проверят корпус на отсутствие
трещин, через которые может просочиться
разъедающая токсичная кислота.
Отк лючать батарею необязательно.
F

В

ыключите зажигание.
F

В

ыключите все бортовые потребители
электрической энергии (радио, световые
приборы, стеклоочистители, ...).
F

В

ыключите зарядное устройство B
перед тем как подк лючить провода
к АКБ - чтобы избежать опасного
искрения.
F

П

роверьте исправность проводов
зарядного устройства.
F

Если вывод (+) батареи закрыт
пластмассовой крышкой, приподнимите ее.
F Подк лючите провода зарядного устройства B как указано:
-

к
расный провод положительного
полюса (+) к выводу (+) батареи A,
-

ч
ерный провод (-) к массе в точке C
автомобиля.
F

П
о окончании зарядки вык лючите
зарядное устройство B перед тем как
снять провода с батареи A.
8
В случае неисправности

256
508_ru_Chap08_en-cas-de-pannes_ed01-2016
Не нажимайте слишком сильно на
рычажок замка, так как в случае
перекоса к леммы она не будет
закреплена. Проделайте это еще
раз.

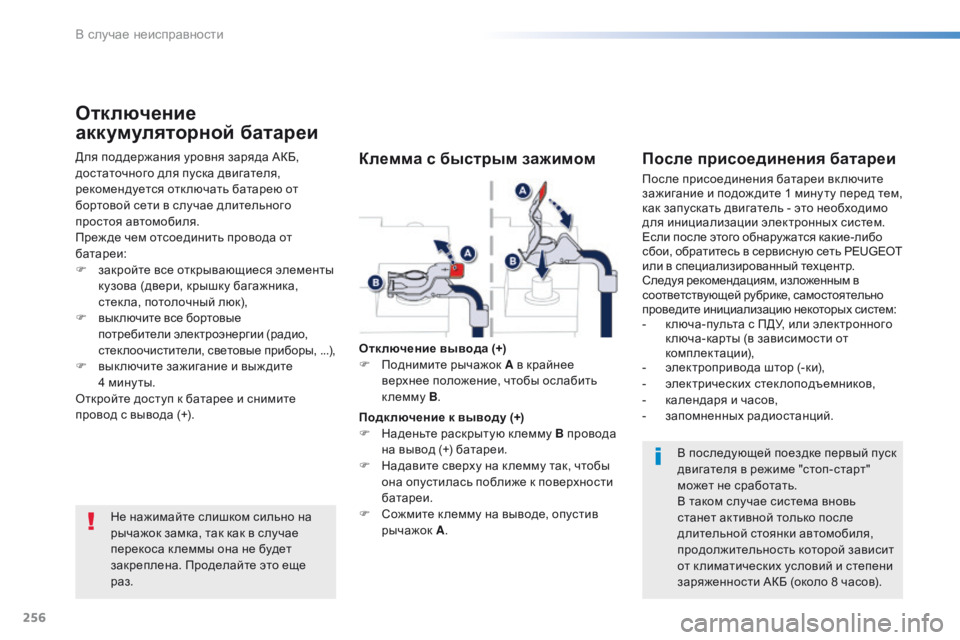

Отключение
аккумуляторной батареи
Для поддержания уровня заряда АКБ,
достаточного для пуска двигателя,
рекомендуется отк лючать батарею от
бортовой сети в случае длительного
простоя автомобиля.
Преж де чем отсоединить провода от
батареи:
F
з
акройте все открывающиеся элементы
кузова (двери, крышку багажника,
стек ла, потолочный люк),
F

вы
ключите все бортовые
потребители электроэнергии (радио,
стеклоочистители, световые приборы, ...),
F

в
ыключите зажигание и выждите
4
м

инуты.
Откройте доступ к батарее и снимите
провод с вывода (+).После присоединения батареи
После присоединения батареи вк лючите
зажигание и подож дите 1 мину ту перед тем,
как запускать двигатель - это необходимо
для инициализации электронных систем.
Если после этого обнару жатся какие-либо
сбои, обратитесь в сервисную сеть PEUGEOT
или в специализированный техцентр.
Следуя рекомендациям, изложенным в
соответствующей рубрике, самостоятельно
проведите инициализацию некоторых систем:
-

к
люча-пульта с ПДУ, или электронного
к люча-карты (в зависимости от
комплектации),
-

э
лектропривода штор (-ки),
-
эл

ектрических стеклоподъемников,
-

к
алендаря и часов,
-
з

апомненных радиостанций.
Клемма с быстрым зажимом
Отк лючение вывода (+)
F П однимите рычажок A в крайнее
верхнее положение, чтобы ослабить
клемму B.
Подк лючение к выводу (+)
F

Н
аденьте раскрытую к лемму B провода
на вывод (+) батареи.
F

Н
адавите сверху на к лемму так, чтобы
она опустилась поближе к поверхности
батареи.
F

С
ожмите к лемму на выводе, опустив
рычажок A . В последующей поездке первый пуск
двигателя в режиме "стоп-старт"
может не сработать.
В таком случае система вновь
станет активной только после
длительной стоянки автомобиля,
продолжительность которой зависит
от к лиматических условий и степени
заряженности АКБ (около 8 часов).
В случае неисправности

257
508_ru_Chap08_en-cas-de-pannes_ed01-2016

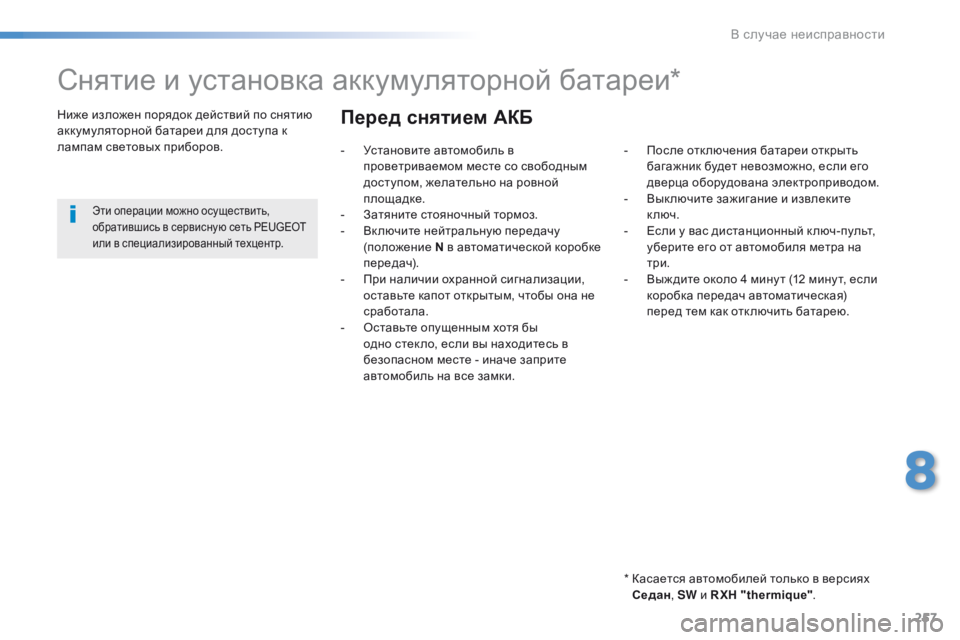

Снятие и установка аккумуляторной батареи*
* Касается автомобилей только в версиях Седан , SW и R XH "thermique" .
Ниже изложен порядок действий по снятию
аккумуляторной батареи для доступа к
лампам световых приборов.
Эти операции можно осуществить,
обратившись в сервисную сеть PEUGEOT
или в специализированный техцентр.
Перед снятием АКБ
- Установите автомобиль в
проветриваемом месте со свободным
доступом, желательно на ровной
площадке.
-

З
атяните стояночный тормоз.
-
В

ключите нейтральную передачу
(положение N в автоматической коробке
передач).
-

П
ри наличии охранной сигнализации,
оставьте капот открытым, чтобы она не
сработала.
-

О
ставьте опущенным хотя бы
одно стек ло, если вы находитесь в
безопасном месте - иначе заприте
автомобиль на все замки. -
П осле отк лючения батареи открыть
багажник будет невозможно, если его
дверца оборудована электроприводом.
-

В
ык лючите зажигание и извлеките
к люч.
-

Е
сли у вас дистанционный к люч-пульт,
уберите его от автомобиля метра на
три.
-

В
ыж дите около 4 мину т (12 мину т, если
коробка передач автоматическая)
перед тем как отк лючить батарею.
8
В случае неисправности

258
508_ru_Chap08_en-cas-de-pannes_ed01-2016

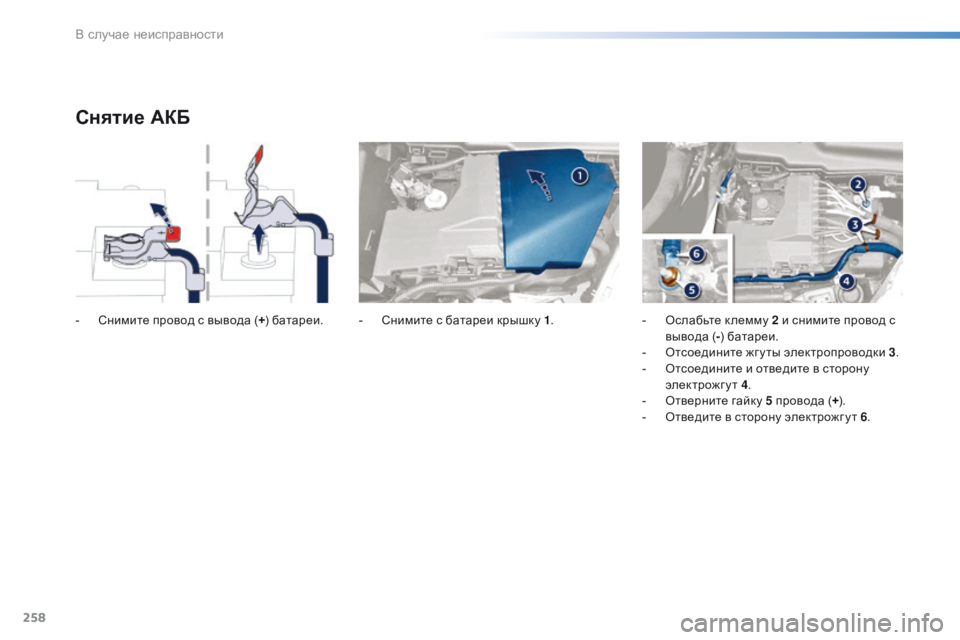

Снятие АКБ
- Снимите провод с вывода (+) батареи. - С нимите с батареи крышку 1.- О слабьте к лемму 2 и снимите провод с
вывода ( -) батареи.
-
О

тсоедините жгуты электропроводки 3.
-

О
тсоедините и отведите в сторону
электрожгут 4.
-

О
тверните гайку 5 провода (+).
-

О
тведите в сторону электрожг у т 6.
В случае неисправности
