170
Información práctica
Repostaje
Cualquier repostaje de carburante debe ser
superior a 10 litros para que el indicador de nivel
de carburante lo tenga en cuenta.
Al abrir la tapa de llenado puede generarse
un ruido producido por una irrupción de aire.
Este vacío es completamente normal y es
consecuencia de la estanqueidad del sistema de
carburante.
El tapón de llenado está integrado en la tapa
del carburante o debe desenroscarse (según
versión).
Para realizar el repostaje con total seguridad:
► Pare siempre el motor.


► Para abrir la tapa de carburante, pulse el
botón de apertura de la tapa durante más de
2 segundos o, con el vehículo desbloqueado,
presione la parte trasera de la tapa de
carburante (según versión).
Vehículos híbridos recargables
Tras pulsar el botón en el salpicadero, es
posible que la tapa de carburante no se abra
durante varios minutos. Se emite un sonido al
abrirse la tapa de carburante.

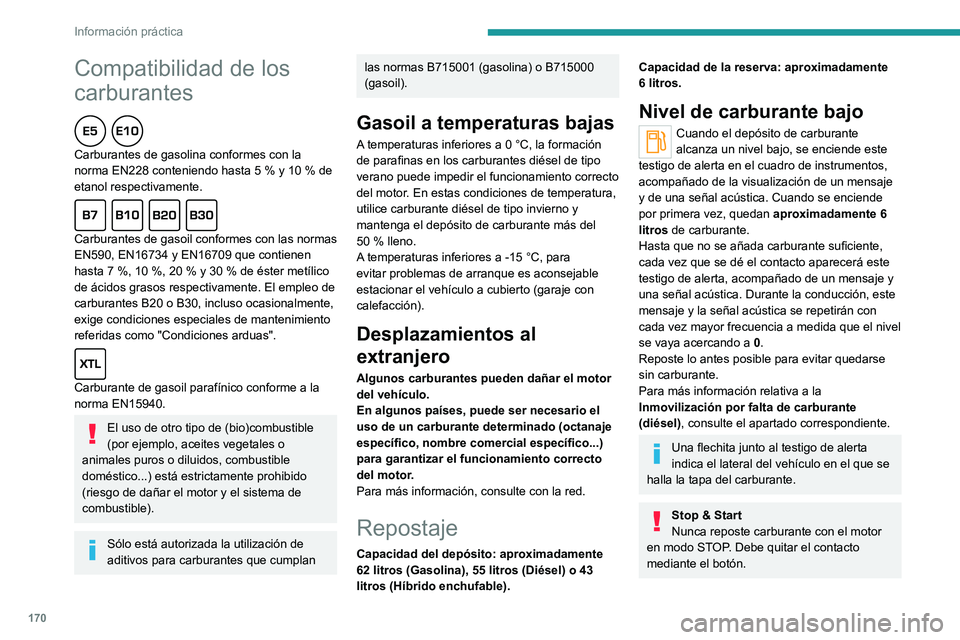

Compatibilidad de los
carburantes

Carburantes de gasolina conformes con la
norma EN228 conteniendo hasta 5 % y 10 % de
etanol respectivamente.

Carburantes de gasoil conformes con las normas
EN590, EN16734 y EN16709 que contienen
hasta 7
%, 10 %, 20 % y 30 % de éster metílico
de ácidos grasos respectivamente. El empleo de
carburantes B20 o B30, incluso ocasionalmente,
exige condiciones especiales de mantenimiento
referidas como "Condiciones arduas".

Carburante de gasoil parafínico conforme a la
norma EN15940.
El uso de otro tipo de (bio)combustible
(por ejemplo, aceites vegetales o
animales puros o diluidos, combustible
doméstico...) está estrictamente prohibido
(riesgo de dañar el motor y el sistema de
combustible).
Sólo está autorizada la utilización de
aditivos para carburantes que cumplan
las normas B715001 (gasolina) o B715000
(gasoil).
Gasoil a temperaturas bajas
A temperaturas inferiores a 0 °C, la formación
de parafinas en los carburantes diésel de tipo
verano puede impedir el funcionamiento correcto
del motor
. En estas condiciones de temperatura,
utilice carburante diésel de tipo invierno y
mantenga el depósito de carburante más del
50
% lleno.
A temperaturas inferiores a -15
°C, para
evitar problemas de arranque es aconsejable
estacionar el vehículo a cubierto (garaje con
calefacción).
Desplazamientos al
extranjero
Algunos carburantes pueden dañar el motor
del vehículo.
En algunos países, puede ser necesario el
uso de un carburante determinado (octanaje
específico, nombre comercial específico...)
para garantizar el funcionamiento correcto
del motor.
Para más información, consulte con la red.
Repostaje
Capacidad del depósito: aproximadamente
62 litros (Gasolina), 55 litros (Diésel) o 43
litros (Híbrido enchufable).
Capacidad de la reserva: aproximadamente
6 litros.
Nivel de carburante bajo
Cuando el depósito de carburante
alcanza un nivel bajo, se enciende este
testigo de alerta en el cuadro de instrumentos,
acompañado de la visualización de un mensaje
y de una señal acústica. Cuando se enciende
por primera vez, quedan aproximadamente 6
litros de carburante.
Hasta que no se añada carburante suficiente,
cada vez que se dé el contacto aparecerá este
testigo de alerta, acompañado de un mensaje y
una señal acústica. Durante la conducción, este
mensaje y la señal acústica se repetirán con
cada vez mayor frecuencia a medida que el nivel
se vaya acercando a 0.
Reposte lo antes posible para evitar quedarse
sin carburante.
Para más información relativa a la
Inmovilización por falta de carburante
(diésel), consulte el apartado correspondiente.
Una flechita junto al testigo de alerta
indica el lateral del vehículo en el que se
halla la tapa del carburante.
Stop & Start
Nunca reposte carburante con el motor
en modo STOP. Debe quitar el contacto
mediante el botón.

171
Información práctica

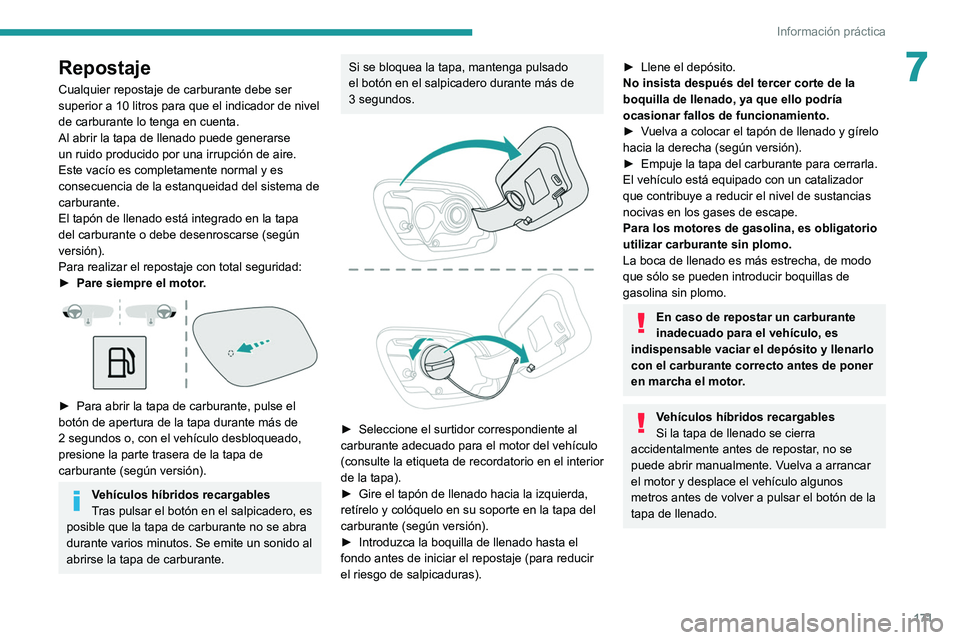

7Repostaje
Cualquier repostaje de carburante debe ser
superior a 10 litros para que el indicador de nivel
de carburante lo tenga en cuenta.
Al abrir la tapa de llenado puede generarse
un ruido producido por una irrupción de aire.
Este vacío es completamente normal y es
consecuencia de la estanqueidad del sistema de
carburante.
El tapón de llenado está integrado en la tapa
del carburante o debe desenroscarse (según
versión).
Para realizar el repostaje con total seguridad:
►
Pare siempre el motor
.


► Para abrir la tapa de carburante, pulse el
botón de apertura de la tapa durante más de
2 segundos o, con el vehículo desbloqueado,
presione la parte trasera de la tapa de
carburante (según versión).
Vehículos híbridos recargables
Tras pulsar el botón en el salpicadero, es
posible que la tapa de carburante no se abra
durante varios minutos. Se emite un sonido al
abrirse la tapa de carburante.
Si se bloquea la tapa, mantenga pulsado
el botón en el salpicadero durante más de
3
segundos.


► Seleccione el surtidor correspondiente al
carburante adecuado para el motor del vehículo
(consulte la etiqueta
de recordatorio en el interior
de la tapa).
►

Gire el tapón de llenado hacia la izquierda,
retírelo y colóquelo en su soporte en la tapa del
carburante (según versión).
►


Introduzca la boquilla de llenado hasta el
fondo antes de iniciar el repostaje (para reducir
el riesgo de salpicaduras).
► Llene el depósito.
No insista después del tercer corte de la
boquilla de llenado, ya que ello podría
ocasionar fallos de funcionamiento.
►

V
uelva a colocar el tapón de llenado y gírelo
hacia la derecha (según versión).
►

Empuje la tapa del carburante para cerrarla.
El vehículo está equipado con un catalizador
que contribuye a reducir el nivel de sustancias
nocivas en los gases de escape.
Para los motores de gasolina, es obligatorio
utilizar carburante sin plomo.
La boca de llenado es más estrecha, de modo
que sólo se pueden introducir boquillas de
gasolina sin plomo.
En caso de repostar un carburante
inadecuado para el vehículo, es
indispensable vaciar el depósito y llenarlo
con el carburante correcto antes de poner
en marcha el motor.
Vehículos híbridos recargables
Si la tapa de llenado se cierra
accidentalmente antes de repostar, no se
puede abrir manualmente. Vuelva a arrancar
el motor y desplace el vehículo algunos
metros antes de volver a pulsar el botón de la
tapa de llenado.

172
Información práctica

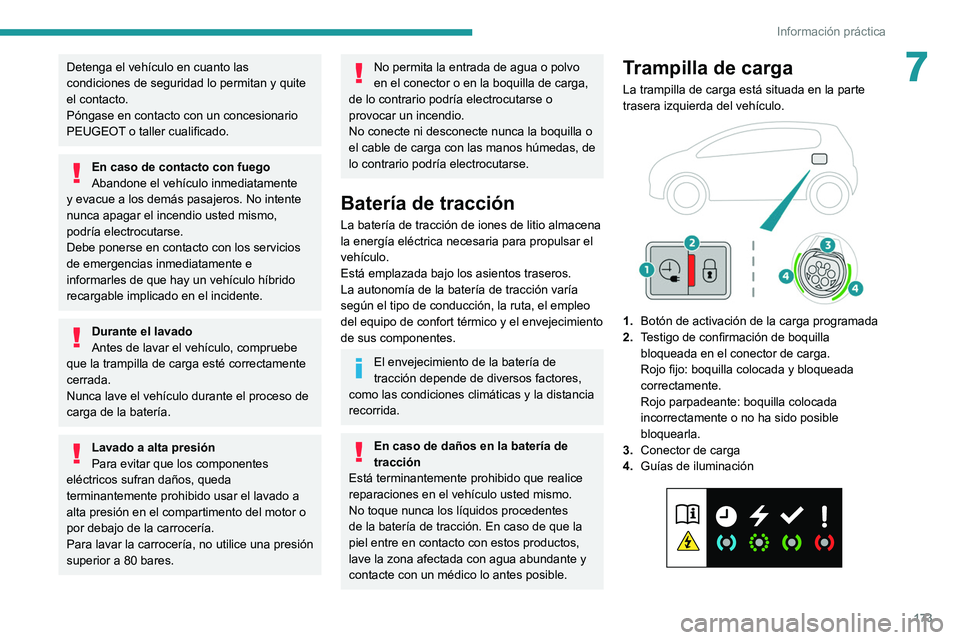

Detenga el vehículo en cuanto las
condiciones de seguridad lo permitan y quite
el contacto.
Póngase en contacto con un concesionario
PEUGEOT o taller cualificado.
En caso de contacto con fuego
Abandone el vehículo inmediatamente
y evacue a los demás pasajeros. No intente
nunca apagar el incendio usted mismo,
podría electrocutarse.
Debe ponerse en contacto con los servicios
de emergencias inmediatamente e
informarles de que hay un vehículo híbrido
recargable implicado en el incidente.
Durante el lavado
Antes de lavar el vehículo, compruebe
que la trampilla de carga esté correctamente
cerrada.
Nunca lave el vehículo durante el proceso de
carga de la batería.
Lavado a alta presión
Para evitar que los componentes
eléctricos sufran daños, queda
terminantemente prohibido usar el lavado a
alta presión en el compartimento del motor o
por debajo de la carrocería.
Para lavar la carrocería, no utilice una presión
superior a 80 bares.

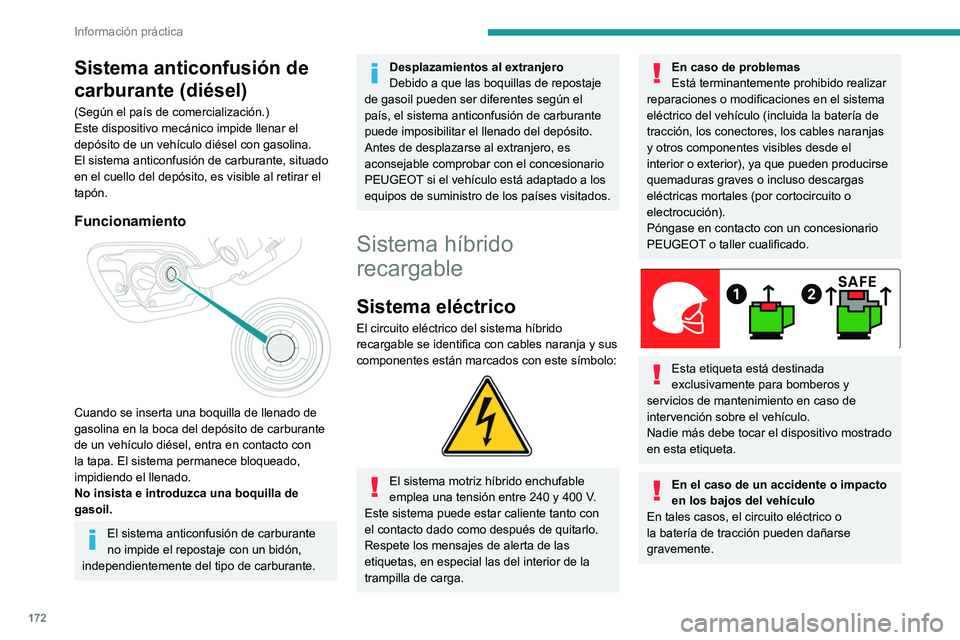

Sistema anticonfusión de
carburante (diésel)
(Según el país de comercialización.)
Este dispositivo mecánico impide llenar el
depósito de un vehículo diésel con gasolina.
El sistema anticonfusión de carburante, situado
en el cuello del depósito, es visible al retirar el
tapón.
Funcionamiento

Cuando se inserta una boquilla de llenado de
gasolina en la boca del depósito de carburante
de un vehículo diésel, entra en contacto con
la tapa. El sistema permanece bloqueado,
impidiendo el llenado.
No insista e introduzca una boquilla de
gasoil.
El sistema anticonfusión de carburante
no impide el repostaje con un bidón,
independientemente del tipo de carburante.
Desplazamientos al extranjero
Debido a que las boquillas de repostaje
de gasoil pueden ser diferentes según el
país, el sistema anticonfusión de carburante
puede imposibilitar el llenado del depósito.
Antes de desplazarse al extranjero, es
aconsejable comprobar con el concesionario
PEUGEOT si el vehículo está adaptado a los
equipos de suministro de los países visitados.
Sistema híbrido
recargable
Sistema eléctrico
El circuito eléctrico del sistema híbrido
recargable se identifica con cables naranja y sus
componentes están marcados con este símbolo:


El sistema motriz híbrido enchufable
emplea una tensión entre 240 y 400 V.
Este sistema puede estar caliente tanto con
el contacto dado como después de quitarlo.
Respete los mensajes de alerta de las
etiquetas, en especial las del interior de la
trampilla de carga.
En caso de problemas
Está terminantemente prohibido realizar
reparaciones o modificaciones en el sistema
eléctrico del vehículo (incluida la batería de
tracción, los conectores, los cables naranjas
y otros componentes visibles desde el
interior o exterior), ya que pueden producirse
quemaduras graves o incluso descargas
eléctricas mortales (por cortocircuito o
electrocución).
Póngase en contacto con un concesionario
PEUGEOT o taller cualificado.


Esta etiqueta está destinada
exclusivamente para bomberos y
servicios de mantenimiento en caso de
intervención sobre el vehículo.
Nadie más debe tocar el dispositivo mostrado
en esta etiqueta.
En el caso de un accidente o impacto
en los bajos del vehículo
En tales casos, el circuito eléctrico o
la batería de tracción pueden dañarse
gravemente.

173
Información práctica
7Detenga el vehículo en cuanto las
condiciones de seguridad lo permitan y quite
el contacto.
Póngase en contacto con un concesionario
PEUGEOT o taller cualificado.
En caso de contacto con fuego
Abandone el vehículo inmediatamente
y evacue a los demás pasajeros. No intente
nunca apagar el incendio usted mismo,
podría electrocutarse.
Debe ponerse en contacto con los servicios
de emergencias inmediatamente e
informarles de que hay un vehículo híbrido
recargable implicado en el incidente.
Durante el lavado
Antes de lavar el vehículo, compruebe
que la trampilla de carga esté correctamente
cerrada.
Nunca lave el vehículo durante el proceso de
carga de la batería.
Lavado a alta presión
Para evitar que los componentes
eléctricos sufran daños, queda
terminantemente prohibido usar el lavado a
alta presión en el compartimento del motor o
por debajo de la carrocería.
Para lavar la carrocería, no utilice una presión
superior a 80 bares.
No permita la entrada de agua o polvo
en el conector o en la boquilla de carga,
de lo contrario podría electrocutarse o
provocar un incendio.
No conecte ni desconecte nunca la boquilla o
el cable de carga con las manos húmedas, de
lo contrario podría electrocutarse.
Batería de tracción
La batería de tracción de iones de litio almacena
la energía eléctrica necesaria para propulsar el
vehículo.
Está emplazada bajo los asientos traseros.
La autonomía de la batería de tracción varía
según el tipo de conducción, la ruta, el empleo
del equipo de confort térmico y el envejecimiento
de sus componentes.
El envejecimiento de la batería de
tracción depende de diversos factores,
como las condiciones climáticas y la distancia
recorrida.
En caso de daños en la batería de
tracción
Está terminantemente prohibido que realice
reparaciones en el vehículo usted mismo.
No toque nunca los líquidos procedentes
de la batería de tracción. En caso de que la
piel entre en contacto con estos productos,
lave la zona afectada con agua abundante y
contacte con un médico lo antes posible.
Trampilla de carga
La trampilla de carga está situada en la parte
trasera izquierda del vehículo.


1. Botón de activación de la carga programada
2. Testigo de confirmación de boquilla
bloqueada en el conector de carga.
Rojo fijo: boquilla colocada y bloqueada
correctamente.
Rojo parpadeante: boquilla colocada
incorrectamente o no ha sido posible
bloquearla.
3. Conector de carga
4. Guías de iluminación

174
Información práctica
Tipos de cargas
Tipo de cableCompatibilidadEspecificaciones
Cable de carga modo 2 con unidad de control integrada


Etiqueta de identificación C en el conector de
carga (extremo del vehículo). Toma eléctrica convencional
A (según
país).


Carga limitada a un máximo de 8 A.
Toma tipo "Green'Up" B.


Carga limitada a un máximo de 16 A.
Cable de carga modo 3


Etiqueta de identificación C en el conector de
carga (extremo del vehículo) y D en la toma
(extremo del cargador). Toma de la unidad de carga rápida
A.


Carga limitada a un máximo de 32 A.
Unidad de carga rápida Wallbox B.

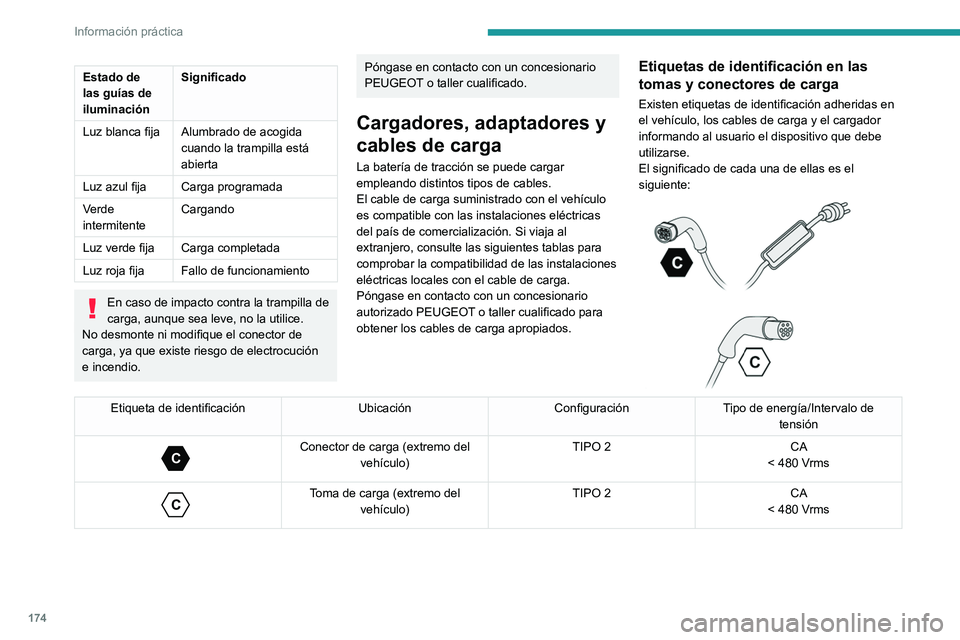

Estado de
las guías de
iluminación Significado
Luz blanca fija Alumbrado de acogida
cuando la trampilla está
abierta
Luz azul fija Carga programada
Verde
intermitente Cargando
Luz verde fija Carga completada
Luz roja fija Fallo de funcionamiento
En caso de impacto contra la trampilla de
carga, aunque sea leve, no la utilice.
No desmonte ni modifique el conector de
carga, ya que existe riesgo de electrocución
e incendio.
Póngase en contacto con un concesionario
PEUGEOT o taller cualificado.
Cargadores, adaptadores y
cables de carga
La batería de tracción se puede cargar
empleando distintos tipos de cables.
El cable de carga suministrado con el vehículo
es compatible con las instalaciones eléctricas
del país de comercialización. Si viaja al
extranjero, consulte las siguientes tablas para
comprobar la compatibilidad de las instalaciones
eléctricas locales con el cable de carga.
Póngase en contacto con un concesionario
autorizado PEUGEOT o taller cualificado para
obtener los cables de carga apropiados.
Etiquetas de identificación en las
tomas y conectores de carga
Existen etiquetas de identificación adheridas en
el vehículo, los cables de carga y el cargador
informando al usuario el dispositivo que debe
utilizarse.
El significado de cada una de ellas es el
siguiente:




Etiqueta de identificación UbicaciónConfiguraciónTipo de energía/Intervalo de
tensión

C
Conector de carga (extremo del vehículo) TIPO 2
CA
< 480 Vrms

C
Toma de carga (extremo del vehículo) TIPO 2
CA
< 480 Vrms

175
Información práctica

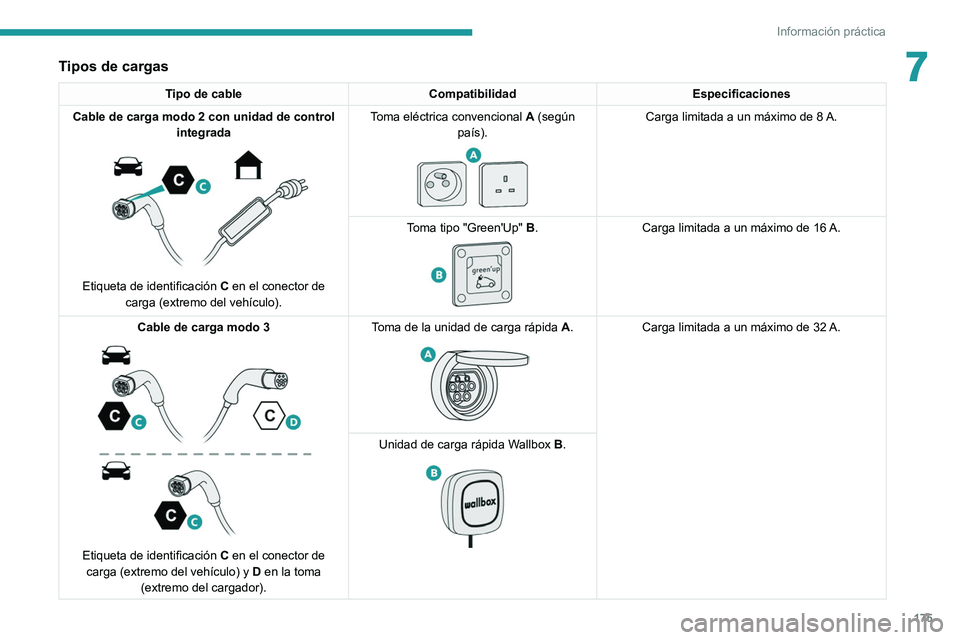

7Tipos de cargas
Tipo de cableCompatibilidadEspecificaciones
Cable de carga modo 2 con unidad de control integrada


Etiqueta de identificación C en el conector de
carga (extremo del vehículo). Toma eléctrica convencional
A (según
país).


Carga limitada a un máximo de 8 A.
Toma tipo "Green'Up" B.


Carga limitada a un máximo de 16 A.
Cable de carga modo 3


Etiqueta de identificación C en el conector de
carga (extremo del vehículo) y D en la toma
(extremo del cargador). Toma de la unidad de carga rápida
A.


Carga limitada a un máximo de 32 A.
Unidad de carga rápida W
allbox B.

176
Información práctica
Etiqueta de la unidad de control tipo 1:
recomendaciones
1.Antes de utilizar el cable de carga, consulte
el manual.
2. El uso incorrecto de este cable de carga
puede provocar un incendio, daños
materiales y daños personales graves, e
incluso mortales debido a una descarga
eléctrica.
3. Utilice siempre una toma de corriente que
esté dotada de una toma a tierra adecuada
y protegida por un dispositivo de corriente
residual de 30 mA.
4. Utilice siempre una toma eléctrica protegida
por un disyuntor adecuado para el amperaje
actual del circuito eléctrico.

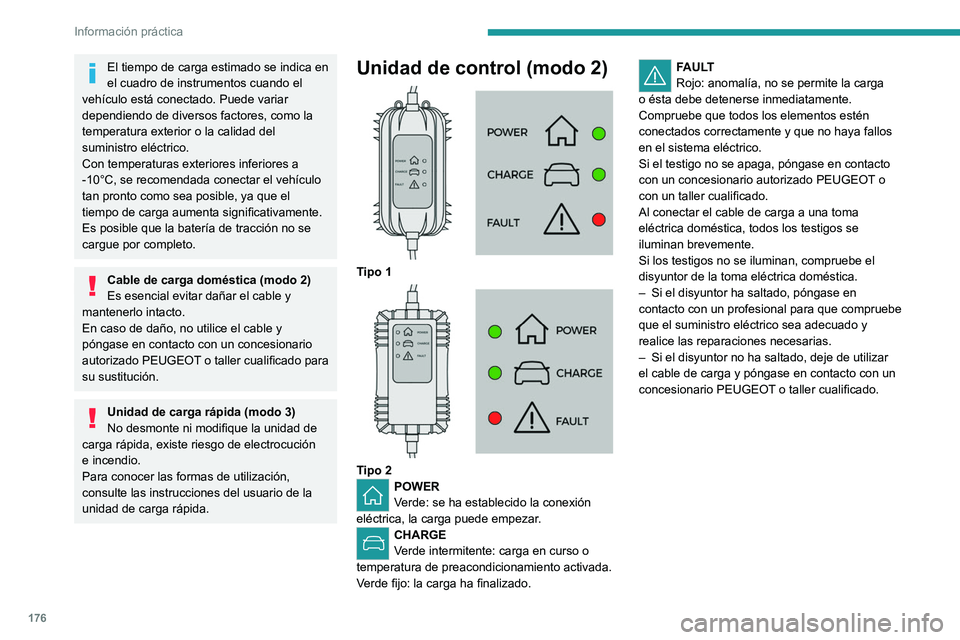

El tiempo de carga estimado se indica en
el cuadro de instrumentos cuando el
vehículo está conectado. Puede variar
dependiendo de diversos factores, como la
temperatura exterior o la calidad del
suministro eléctrico.
Con temperaturas exteriores inferiores a
-10°C, se recomendada conectar el vehículo
tan pronto como sea posible, ya que el
tiempo de carga aumenta significativamente.
Es posible que la batería de tracción no se
cargue por completo.
Cable de carga doméstica (modo 2)
Es esencial evitar dañar el cable y
mantenerlo intacto.
En caso de daño, no utilice el cable y
póngase en contacto con un concesionario
autorizado PEUGEOT o taller cualificado para
su sustitución.
Unidad de carga rápida (modo 3)
No desmonte ni modifique la unidad de
carga rápida, existe riesgo de electrocución
e incendio.
Para conocer las formas de utilización,
consulte las instrucciones del usuario de la
unidad de carga rápida.
Unidad de control (modo 2)

Tipo 1

Tipo 2POWER
Verde: se ha establecido la conexión
eléctrica, la carga puede empezar.
CHARGE
Verde intermitente: carga en curso o
temperatura de preacondicionamiento activada.
Verde fijo: la carga ha finalizado.
FAULT
Rojo: anomalía, no se permite la carga
o ésta debe detenerse inmediatamente.
Compruebe que todos los elementos estén
conectados correctamente y que no haya fallos
en el sistema eléctrico.
Si el testigo no se apaga, póngase en contacto
con un concesionario autorizado PEUGEOT o
con un taller cualificado.
Al conectar el cable de carga a una toma
eléctrica doméstica, todos los testigos se
iluminan brevemente.
Si los testigos no se iluminan, compruebe el
disyuntor de la toma eléctrica doméstica.
–

Si el disyuntor ha saltado, póngase en
contacto con

un profesional para que compruebe
que el suministro eléctrico sea adecuado y
realice las reparaciones necesarias.
–

Si el disyuntor no ha saltado, deje de utilizar
el cable de carga y póngase en contacto con un
concesionario PEUGEOT

o taller cualificado.

177
Información práctica

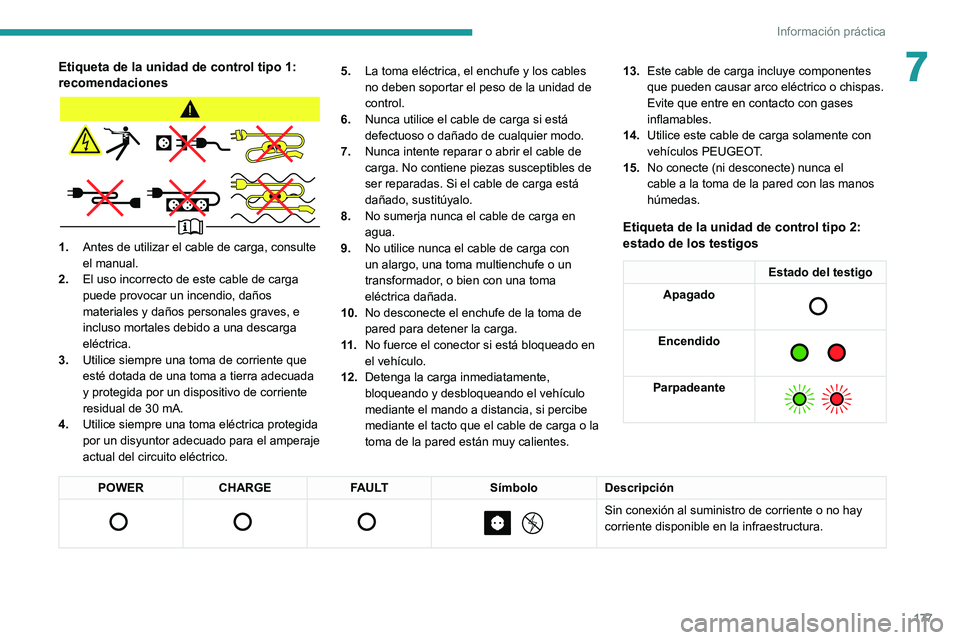

7Etiqueta de la unidad de control tipo 1:
recomendaciones
1.Antes de utilizar el cable de carga, consulte
el manual.
2. El uso incorrecto de este cable de carga
puede provocar un incendio, daños
materiales y daños personales graves, e
incluso mortales debido a una descarga
eléctrica.
3. Utilice siempre una toma de corriente que
esté dotada de una toma a tierra adecuada
y protegida por un dispositivo de corriente
residual de 30 mA.
4. Utilice siempre una toma eléctrica protegida
por un disyuntor adecuado para el amperaje
actual del circuito eléctrico. 5.
La toma eléctrica, el enchufe y los cables
no deben soportar el peso de la unidad de
control.
6. Nunca utilice el cable de carga si está
defectuoso o dañado de cualquier modo.
7. Nunca intente reparar o abrir el cable de
carga. No contiene piezas susceptibles de
ser reparadas. Si el cable de carga está
dañado, sustitúyalo.
8. No sumerja nunca el cable de carga en
agua.
9. No utilice nunca el cable de carga con
un alargo, una toma multienchufe o un
transformador, o bien con una toma
eléctrica dañada.
10. No desconecte el enchufe de la toma de
pared para detener la carga.
11 . No fuerce el conector si está bloqueado en
el vehículo.
12. Detenga la carga inmediatamente,
bloqueando y desbloqueando el vehículo
mediante el mando a distancia, si percibe
mediante el tacto que el cable de carga o la
toma de la pared están muy calientes. 13.
Este cable de carga incluye componentes
que pueden causar arco eléctrico o chispas.
Evite que entre en contacto con gases
inflamables.
14. Utilice este cable de carga solamente con
vehículos PEUGEOT.
15. No conecte (ni desconecte) nunca el
cable a la toma de la pared con las manos
húmedas.
Etiqueta de la unidad de control tipo 2:
estado de los testigos
Estado del testigo
Apagado

Encendido

Parpadeante

POWER CHARGE FAULT SímboloDescripción

Sin conexión al suministro de corriente o no hay
corriente disponible en la infraestructura.

178
Información práctica
(Etiqueta tipo 2: recomendaciones
Antes de utilizarlo, consulte el manual.
1.El uso incorrecto de este cable de carga
puede provocar un incendio, daños
materiales y daños personales graves, e
incluso mortales debido a una descarga
eléctrica.
2. Utilice siempre una toma de corriente que
esté dotada de una toma a tierra adecuada
y protegida por un dispositivo de corriente
residual de 30 mA.
3. Utilice siempre una toma eléctrica protegida
por un disyuntor adecuado para el amperaje
actual del circuito eléctrico.
4. La toma eléctrica, el enchufe y los cables
no deben soportar el peso de la unidad de
control.
5. Nunca utilice el cable de carga si está
defectuoso o dañado de cualquier modo.
6. Nunca intente reparar o abrir el cable de
carga. No contiene piezas susceptibles de
ser reparadas. Si el cable de carga está
dañado, sustitúyalo.
7. No sumerja nunca el cable de carga en
agua.

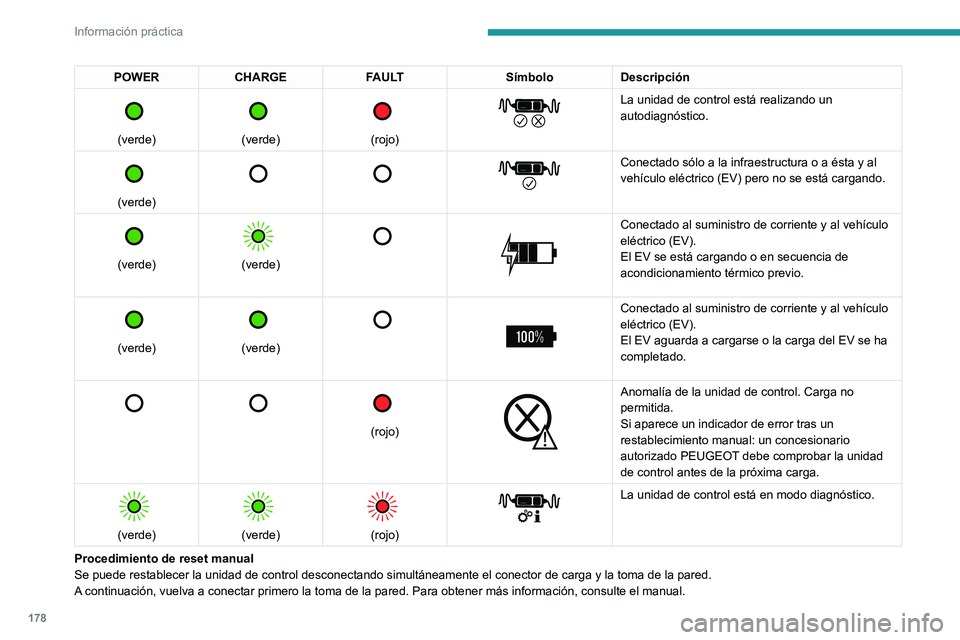

POWER CHARGE FAULT SímboloDescripción

(verde)


(verde)


(rojo)


La unidad de control está realizando un
autodiagnóstico.


(verde)


Conectado sólo a la infraestructura o a ésta y al
vehículo eléctrico (EV) pero no se está cargando.


(verde)


(verde)



Conectado al suministro de corriente y al vehículo
eléctrico (EV).
El EV se está cargando o en secuencia de
acondicionamiento térmico previo.


(verde)


(verde)



Conectado al suministro de corriente y al vehículo
eléctrico (EV).
El EV aguarda a cargarse o la carga del EV se ha
completado.


(rojo)


Anomalía de la unidad de control. Carga no
permitida.
Si aparece un indicador de error tras un
restablecimiento manual: un concesionario
autorizado PEUGEOT debe comprobar la unidad
de control antes de la próxima carga.


(verde)


(verde)


(rojo)


La unidad de control está en modo diagnóstico.
Procedimiento de reset manual
Se puede restablecer la unidad de control desconectando simultáneamen\
te el conector de carga y la toma de la pared.
A continuación, vuelva a conectar primero la toma de la pared. Para ob\
tener más información, consulte el manual.
