PEUGEOT 508 2021 Manual del propietario (in Spanish)

69
Ergonomía y Confort

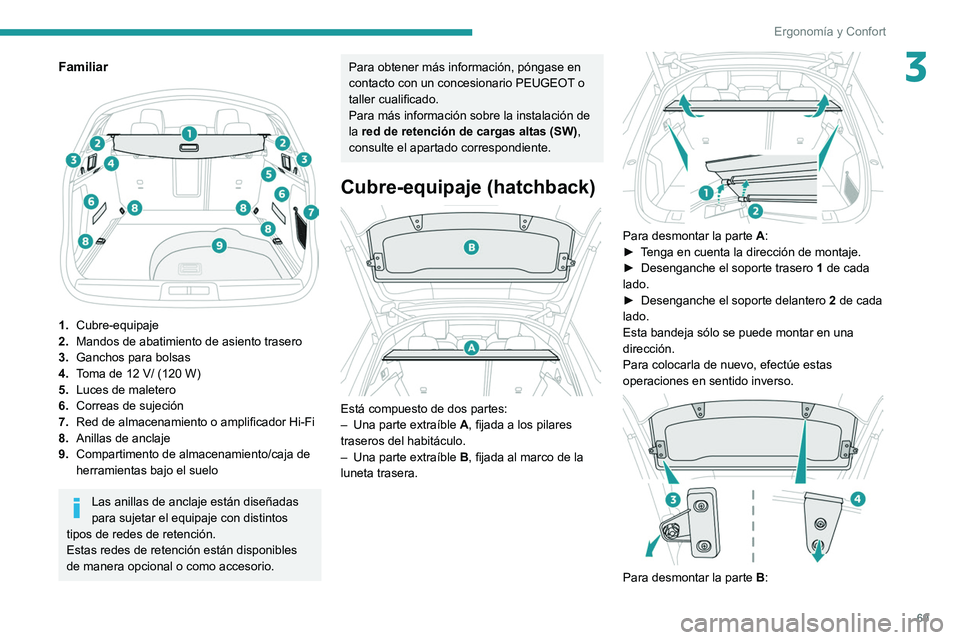

3Familiar

1.Cubre-equipaje
2. Mandos de abatimiento de asiento trasero
3. Ganchos para bolsas
4. Toma de 12
V/ (120 W)
5. Luces de maletero
6. Correas de sujeción
7. Red de almacenamiento o amplificador Hi-Fi
8. Anillas de anclaje
9. Compartimento de almacenamiento/caja de
herramientas bajo el suelo
Las anillas de anclaje están diseñadas
para sujetar el equipaje con distintos
tipos de redes de retención.
Estas redes de retención están disponibles
de manera opcional o como accesorio.
Para obtener más información, póngase en
contacto con un concesionario PEUGEOT o
taller cualificado.
Para más información sobre la instalación de
la
red de retención de cargas altas (SW),
consulte el apartado correspondiente.
Cubre-equipaje (hatchback)

Está compuesto de dos partes:
– Una parte extraíble A
, fijada a los pilares
traseros del habitáculo.
–

Una parte extraíble B

, fijada al marco de la
luneta trasera.


Para desmontar la parte A:
► T enga en cuenta la dirección de montaje.
►

Desenganche el soporte trasero 1

de cada
lado.
►

Desenganche el soporte delantero 2

de cada
lado.
Esta bandeja sólo se puede montar en una
dirección.
Para colocarla de nuevo, efectúe estas
operaciones en sentido inverso.


Para desmontar la parte B:

70
Ergonomía y Confort
Red de retención de carga
alta (Familiar)


Esta red desmontable, enganchada en las
fijaciones específicas superiores e inferiores,
permite utilizar todo el espacio de carga hasta
el techo:
– Detrás de los asientos delanteros (fila 1)
cuando los asientos traseros están abatidos.
– Detrás de los asientos traseros (fila 2) cuando
el cubre-equipaje está retirado.
Protege a los pasageros en caso de una
frenada repentina.

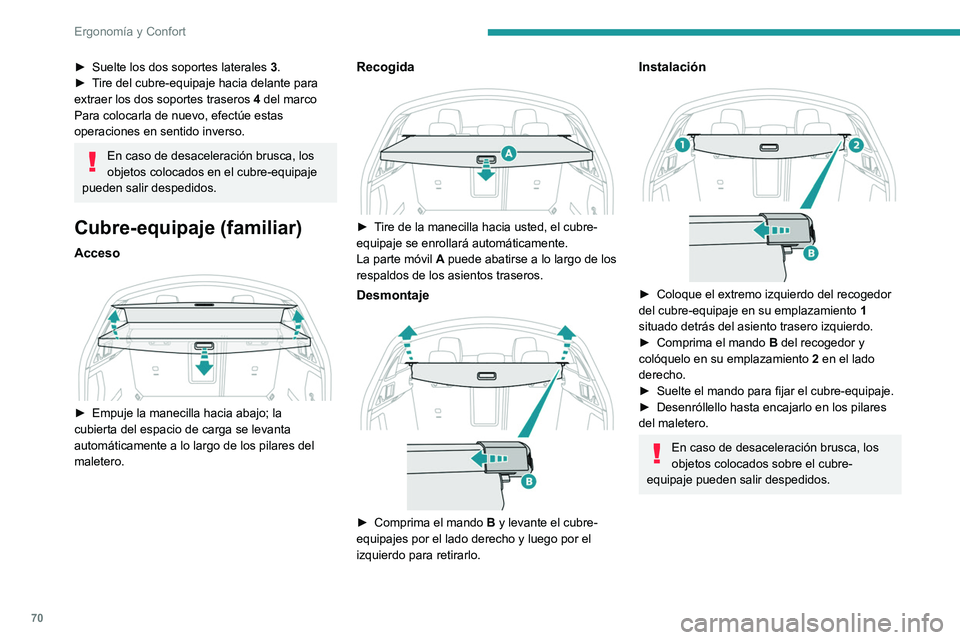

► Suelte los dos soportes laterales 3 .
► T ire del cubre-equipaje hacia delante para
extraer los dos soportes traseros 4 del marco
Para colocarla de nuevo, efectúe estas
operaciones en sentido inverso.
En caso de desaceleración brusca, los
objetos colocados en el cubre-equipaje
pueden salir despedidos.
Cubre-equipaje (familiar)
Acceso

► Empuje la manecilla hacia abajo; la
cubierta del espacio de carga se levanta
automáticamente a lo largo de los pilares del
maletero.
Recogida

► Tire de la manecilla hacia usted, el cubre-
equipaje se enrollará automáticamente.
La parte móvil A puede abatirse a lo largo de los
respaldos de los asientos traseros.
Desmontaje

► Comprima el mando B y levante el cubre-
equipajes por el lado derecho y luego por el
izquierdo para retirarlo.
Instalación

► Coloque el extremo izquierdo del recogedor
del cubre-equipaje en su emplazamiento 1

situado detrás del asiento trasero izquierdo.
►

Comprima el mando B

del recogedor y
colóquelo en su emplazamiento 2 en el lado
derecho.
►

Suelte el mando para fijar el cubre-equipaje.
►


Desenróllello hasta encajarlo en los pilares
del maletero.
En caso de desaceleración brusca, los
objetos colocados sobre el cubre-
equipaje pueden salir despedidos.

71
Ergonomía y Confort

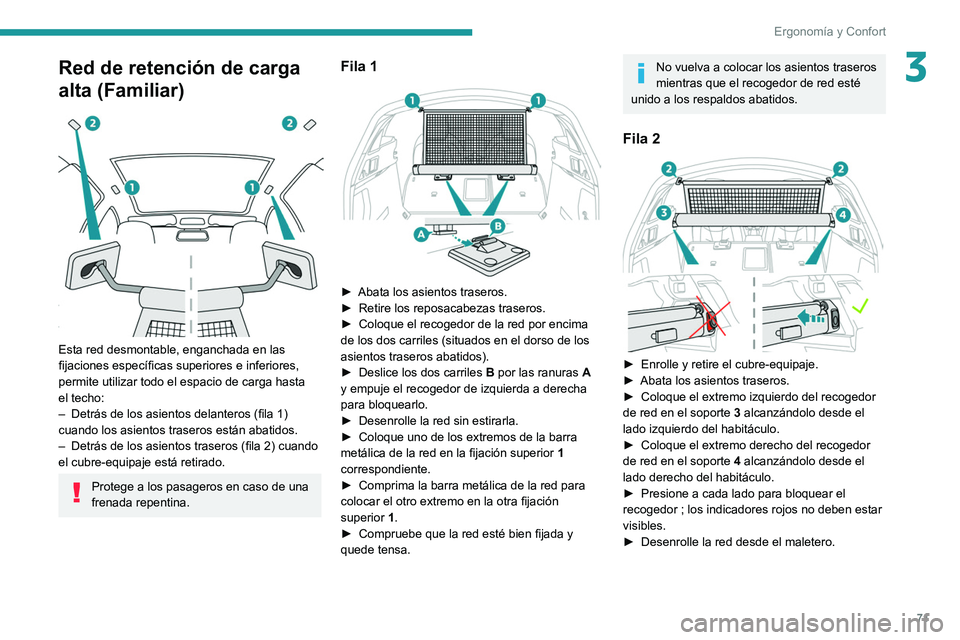

3Red de retención de carga
alta (Familiar)


Esta red desmontable, enganchada en las
fijaciones específicas superiores e inferiores,
permite utilizar todo el espacio de carga hasta
el techo:
–
Detrás de los asientos delanteros (fila 1)
cuando los asientos traseros están abatidos.
–


Detrás de los asientos traseros (fila 2) cuando
el cubre-equipaje está retirado.
Protege a los pasageros en caso de una
frenada repentina.
Fila 1

► Abata los asientos traseros.
► Retire los reposacabezas traseros.
►

Coloque el recogedor de la red por encima
de los dos carriles (situados en el dorso de los
asientos traseros abatidos).
►


Deslice los dos carriles B

por las ranuras A
y empuje el recogedor de izquierda a derecha
para bloquearlo.
►

Desenrolle la red sin estirarla.
►


Coloque uno de los extremos de la barra
metálica de la red en la fijación superior 1


correspondiente.
►

Comprima la barra metálica de la red para
colocar el otro extremo en la otra fijación
superior 1

.
►

Compruebe que la red esté bien fijada y
quede tensa.
No vuelva a colocar los asientos traseros
mientras que el recogedor de red esté
unido a los respaldos abatidos.
Fila 2

► Enrolle y retire el cubre-equipaje.
► Abata los asientos traseros.
►

Coloque el extremo izquierdo del recogedor
de red en el soporte 3

alcanzándolo desde el
lado izquierdo del habitáculo.
►

Coloque el extremo derecho del recogedor
de red en el soporte 4

alcanzándolo desde el
lado derecho del habitáculo.
►

Presione a cada lado para bloquear el
recogedor ; los indicadores rojos no deben estar
visibles.
►


Desenrolle la red desde el maletero.

72
Ergonomía y Confort
Compartimento de
almacenamiento


Hatchback

Familiar
► Levante el suelo del maletero todo lo que
pueda para acceder al compartimento de
almacenamiento.
Según la versión, se incluye:
– Un kit de reparación provisional de
neumáticos con el kit de herramientas.

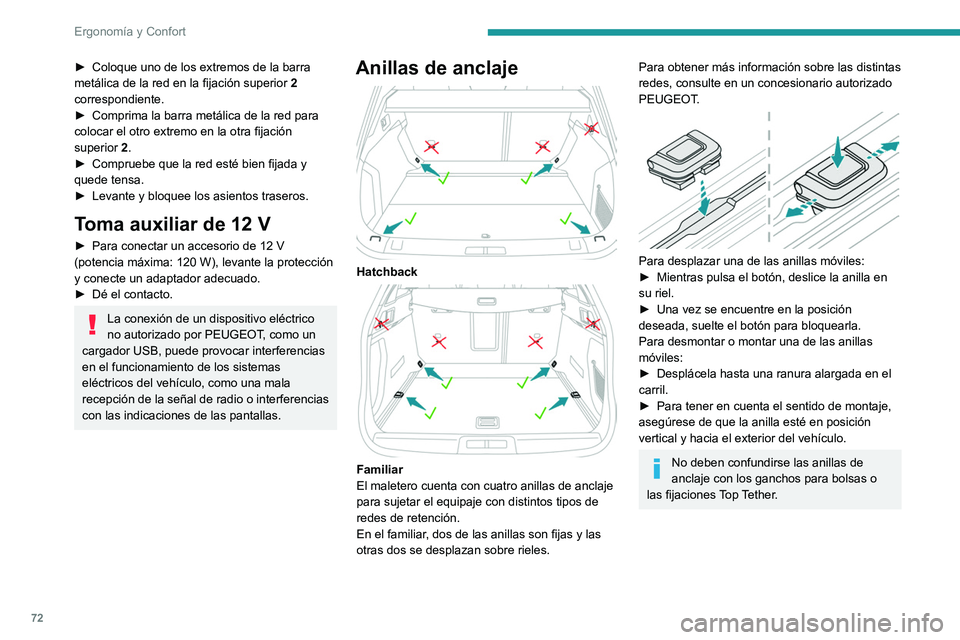

► Coloque uno de los extremos de la barra
metálica de la red en la fijación superior 2

correspondiente.
►

Comprima la barra metálica de la red para
colocar el otro extremo en la otra fijación
superior 2

.
►

Compruebe que la red esté bien fijada y
quede tensa.
►


Levante y bloquee los asientos traseros.
Toma auxiliar de 12 V
► Para conectar un accesorio de 12 V
(potencia máxima: 120 W), levante la protección
y conecte un adaptador adecuado.
►

Dé el contacto.
La conexión de un dispositivo eléctrico
no autorizado por PEUGEOT, como un
cargador USB, puede provocar interferencias
en el funcionamiento de los sistemas
eléctricos del vehículo, como una mala
recepción de la señal de radio o interferencias
con las indicaciones de las pantallas.
Anillas de anclaje

Hatchback

Familiar
El maletero cuenta con cuatro anillas de anclaje
para sujetar el equipaje con distintos tipos de
redes de retención.
En el familiar, dos de las anillas son fijas y las
otras dos se desplazan sobre rieles.
Para obtener más información sobre las distintas
redes, consulte en un concesionario autorizado
PEUGEOT.


Para desplazar una de las anillas móviles:
► Mientras pulsa el botón, deslice la anilla en
su riel.
►

Una vez se encuentre en la posición
deseada, suelte el botón para bloquearla.
Para desmontar o montar una de las anillas
móviles:
►


Desplácela hasta una ranura alargada en el
carril.
►


Para tener en cuenta el sentido de montaje,
asegúrese de que la anilla esté en posición
vertical y hacia el exterior del vehículo.
No deben confundirse las anillas de
anclaje con los ganchos para bolsas o
las fijaciones Top Tether.

73
Ergonomía y Confort

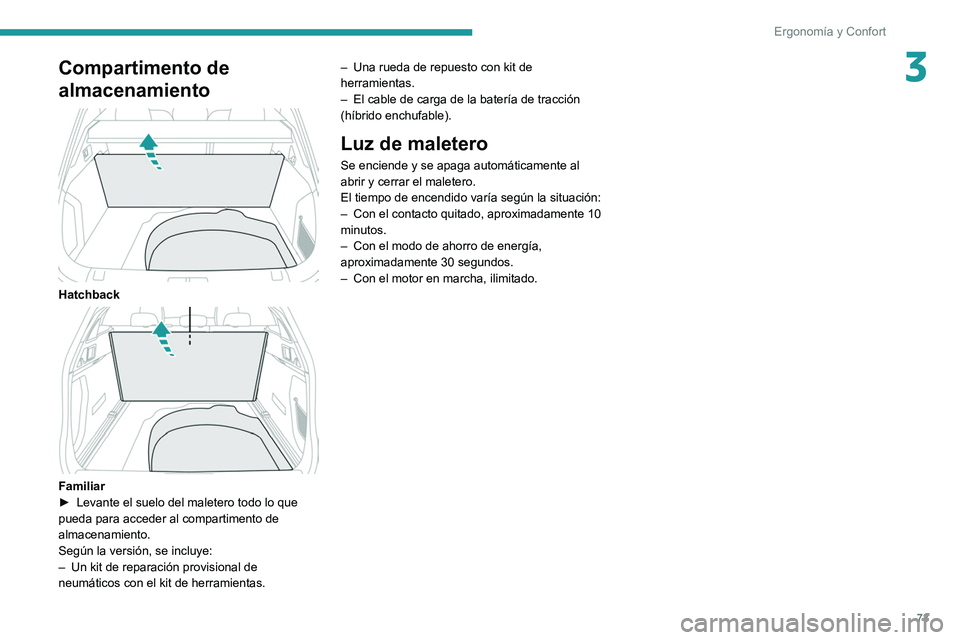

3Compartimento de
almacenamiento


Hatchback

Familiar
► Levante el suelo del maletero todo lo que
pueda para acceder al compartimento de
almacenamiento.
Según la versión, se incluye:
–

Un kit de reparación provisional de
neumáticos con el kit de herramientas. –


Una rueda de repuesto con
kit de
herramientas.
–
El cable de carga de la batería de tracción
(híbrido enchufable).
Luz de maletero
Se enciende y se apaga automáticamente al
abrir y cerrar el maletero.
El tiempo de encendido varía según la situación:
–

Con el contacto quitado, aproximadamente 10
minutos.
–


Con el modo de ahorro de energía,
aproximadamente 30 segundos.
–


Con el motor en marcha, ilimitado.

74
Iluminación y visibilidad

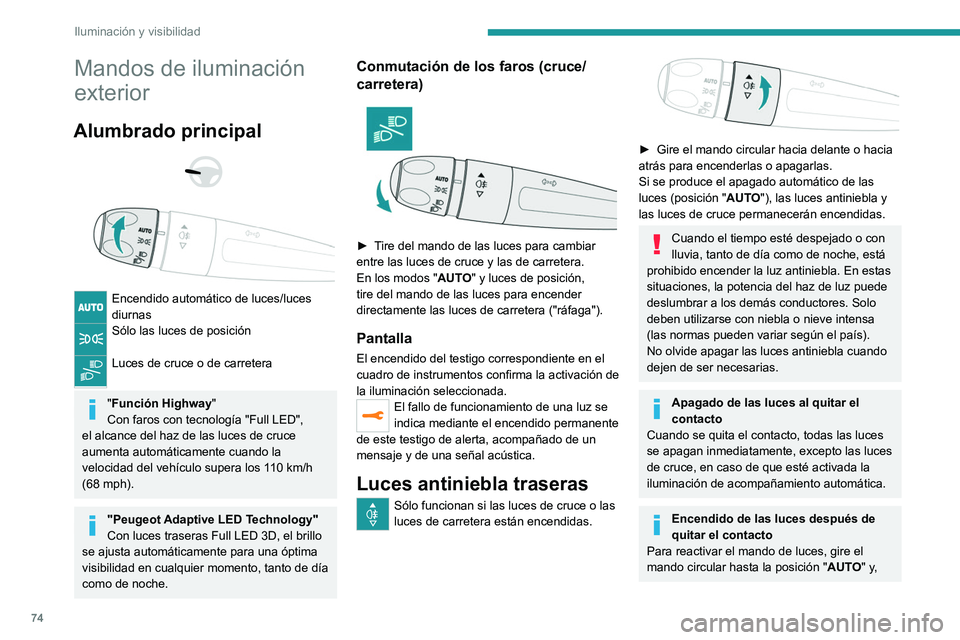

Mandos de iluminación
exterior
Alumbrado principal



Encendido automático de luces/luces
diurnas
Sólo las luces de posición
Luces de cruce o de carretera
"Función Highway "
Con faros con tecnología "Full LED",
el alcance del haz de las luces de cruce
aumenta automáticamente cuando la
velocidad del vehículo supera los 110
km/h
(68 mph).
"Peugeot Adaptive LED Technology"
Con luces traseras Full LED 3D, el brillo
se ajusta automáticamente para una óptima
visibilidad en cualquier momento, tanto de día
como de noche.
Conmutación de los faros (cruce/
carretera)


► Tire del mando de las luces para cambiar
entre las luces de cruce y las de carretera.
En los modos "AUTO" y luces de posición,
tire del mando de las luces para encender
directamente las luces de carretera ("ráfaga").
Pantalla
El encendido del testigo correspondiente en el
cuadro de instrumentos confirma la activación de
la iluminación seleccionada.
El fallo de funcionamiento de una luz se
indica mediante el encendido permanente
de este testigo de alerta, acompañado de un
mensaje y de una señal acústica.
Luces antiniebla traseras
Sólo funcionan si las luces de cruce o las
luces de carretera están encendidas.


► Gire el mando circular hacia delante o hacia
atrás para encenderlas o apagarlas.
Si se produce el apagado automático de las
luces (posición " AUT
O"), las luces antiniebla y
las luces de cruce permanecerán encendidas.
Cuando el tiempo esté despejado o con
lluvia, tanto de día como de noche, está
prohibido encender la luz antiniebla. En estas
situaciones, la potencia del haz de luz puede
deslumbrar a los demás conductores. Solo
deben utilizarse con niebla o nieve intensa
(las normas pueden variar según el país).
No olvide apagar las luces antiniebla cuando
dejen de ser necesarias.
Apagado de las luces al quitar el
contacto
Cuando se quita el contacto, todas las luces
se apagan inmediatamente, excepto las luces
de cruce, en caso de que esté activada la
iluminación de acompañamiento automática.
Encendido de las luces después de
quitar el contacto
Para reactivar el mando de luces, gire el
mando circular hasta la posición " AUTO" y,
a continuación, gírelo hasta la posición que
desee.
Si la puerta del conductor está abierta, una
señal audible temporal le alertará de que las
luces están encendidas.
Las luces se apagarán automáticamente
después de un periodo de tiempo que
depende del nivel de carga de la batería
(entra en modo de economía de energía).
Con determinadas condiciones
meteorológicas (bajas temperaturas,
humedad), es normal la aparición de vaho en
la cara interior del cristal de los faros y de las
luces traseras, que desaparecerá unos
minutos después de encender las luces.
No mire nunca muy de cerca el haz
luminoso de las luces con tecnología
LED, ya que corre el riesgo de sufrir lesiones
oculares graves.

75
Iluminación y visibilidad

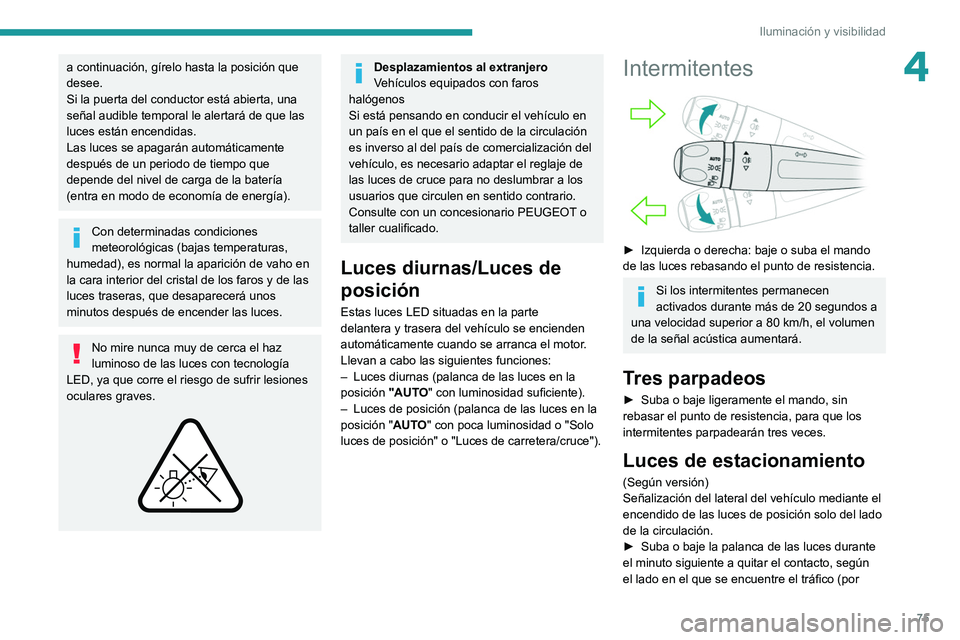

4a continuación, gírelo hasta la posición que
desee.
Si la puerta del conductor está abierta, una
señal audible temporal le alertará de que las
luces están encendidas.
Las luces se apagarán automáticamente
después de un periodo de tiempo que
depende del nivel de carga de la batería
(entra en modo de economía de energía).
Con determinadas condiciones
meteorológicas (bajas temperaturas,
humedad), es normal la aparición de vaho en
la cara interior del cristal de los faros y de las
luces traseras, que desaparecerá unos
minutos después de encender las luces.
No mire nunca muy de cerca el haz
luminoso de las luces con tecnología
LED, ya que corre el riesgo de sufrir lesiones
oculares graves.


Desplazamientos al extranjero
Vehículos equipados con faros
halógenos
Si está pensando en conducir el vehículo en
un país en el que el sentido de la circulación
es inverso al del país de comercialización del
vehículo, es necesario adaptar el reglaje de
las luces de cruce para no deslumbrar a los
usuarios que circulen en sentido contrario.
Consulte con un concesionario PEUGEOT o
taller cualificado.
Luces diurnas/Luces de
posición
Estas luces LED situadas en la parte
delantera y trasera del vehículo se encienden
automáticamente cuando se arranca el motor.
Llevan a cabo las siguientes funciones:
–

Luces diurnas (palanca de las luces en la
posición "AUT

O" con luminosidad suficiente).
–

Luces de posición (palanca de las luces en la
posición " AUT

O" con poca luminosidad o "Solo
luces de posición" o "Luces de carretera/cruce").
Intermitentes

► Izquierda o derecha: baje o suba el mando
de las luces rebasando el punto de resistencia.
Si los intermitentes permanecen
activados durante más de 20 segundos a
una velocidad superior a 80 km/h, el volumen
de la señal acústica aumentará.
Tres parpadeos
► Suba o baje ligeramente el mando, sin
rebasar el punto de resistencia, para que los
intermitentes parpadearán tres veces.
Luces de estacionamiento
(Según versión)
Señalización del lateral del vehículo mediante el
encendido de las luces de posición solo del lado
de la circulación.
►

Suba o baje la palanca de las luces durante
el minuto siguiente a quitar el contacto, según
el lado en el que se encuentre el tráfico (por

76
Iluminación y visibilidad

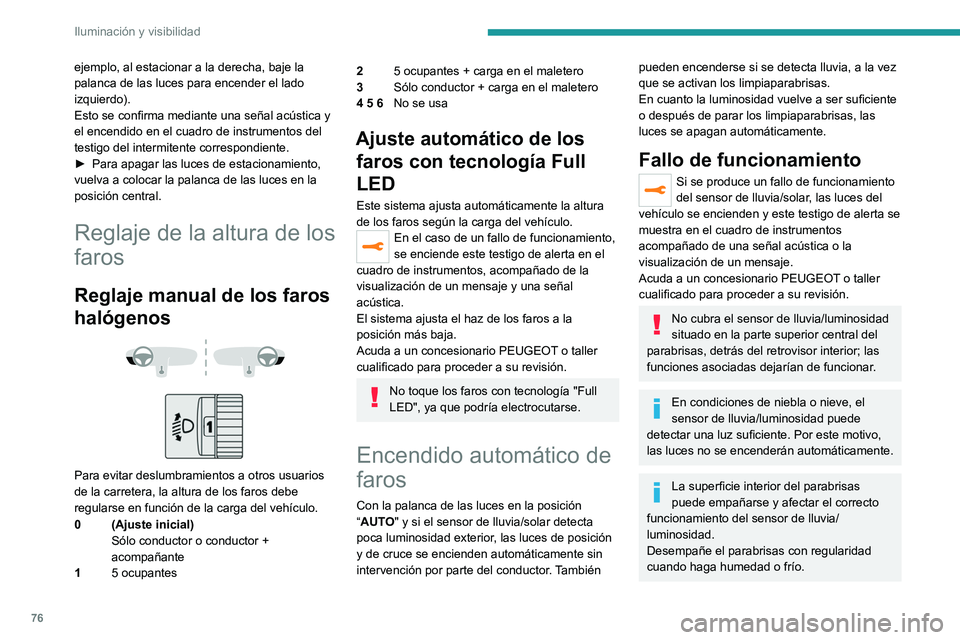

ejemplo, al estacionar a la derecha, baje la
palanca de las luces para encender el lado
izquierdo).
Esto se confirma mediante una señal acústica y
el encendido en el cuadro de instrumentos del
testigo del intermitente correspondiente.
►
Para apagar las luces de estacionamiento,
vuelva a colocar la palanca de las luces en la
posición central.
Reglaje de la altura de los
faros
Reglaje manual de los faros
halógenos




Para evitar deslumbramientos a otros usuarios
de la carretera, la altura de los faros debe
regularse en función de la carga del vehículo.
0 (Ajuste inicial) Sólo conductor o conductor +
acompañante
1 5 ocupantes
2 5 ocupantes + carga en el maletero
3 Sólo conductor + carga en el maletero
4 5 6 No se usa
Ajuste automático de los
faros con tecnología Full
LED
Este sistema ajusta automáticamente la altura
de los faros según la carga del vehículo.
En el caso de un fallo de funcionamiento,
se enciende este testigo de alerta en el
cuadro de instrumentos, acompañado de la
visualización de un mensaje y una señal
acústica.
El sistema ajusta el haz de los faros a la
posición más baja.
Acuda a un concesionario PEUGEOT o taller
cualificado para proceder a su revisión.
No toque los faros con tecnología "Full
LED", ya que podría electrocutarse.
Encendido automático de
faros
Con la palanca de las luces en la posición
“AUTO" y si el sensor de lluvia/solar detecta
poca luminosidad exterior, las luces de posición
y de cruce se encienden automáticamente sin
intervención por parte del conductor. También
pueden encenderse si se detecta lluvia, a la vez
que se activan los limpiaparabrisas.
En cuanto la luminosidad vuelve a ser suficiente
o después de parar los limpiaparabrisas, las
luces se apagan automáticamente.
Fallo de funcionamiento
Si se produce un fallo de funcionamiento
del sensor de lluvia/solar, las luces del
vehículo se encienden y este testigo de alerta se
muestra en el cuadro de instrumentos
acompañado de una señal acústica o la
visualización de un mensaje.
Acuda a un concesionario PEUGEOT o taller
cualificado para proceder a su revisión.
No cubra el sensor de lluvia/luminosidad
situado en la parte superior central del
parabrisas, detrás del retrovisor interior; las
funciones asociadas dejarían de funcionar.
En condiciones de niebla o nieve, el
sensor de lluvia/luminosidad puede
detectar una luz suficiente. Por este motivo,
las luces no se encenderán automáticamente.
La superficie interior del parabrisas
puede empañarse y afectar el correcto
funcionamiento del sensor de lluvia/
luminosidad.
Desempañe el parabrisas con regularidad
cuando haga humedad o frío.
Iluminación de
acompañamiento y de
bienvenida
Iluminación de
acompañamiento
Automático
Con el mando circular de la palanca de las luces
en la posición " AUTO" y cuando la luminosidad
es baja, las luces de cruce se encienden
automáticamente al quitar el contacto.
Puede activar o desactivar esta función y
ajustar la duración de la iluminación de
acompañamiento en el menú Al.
conducción /Vehículo de la pantalla táctil.
Manual

► Con el contacto quitado, accione la palanca
de las luces hacia usted ("ráfaga") para activar/
desactivar la función.

77
Iluminación y visibilidad

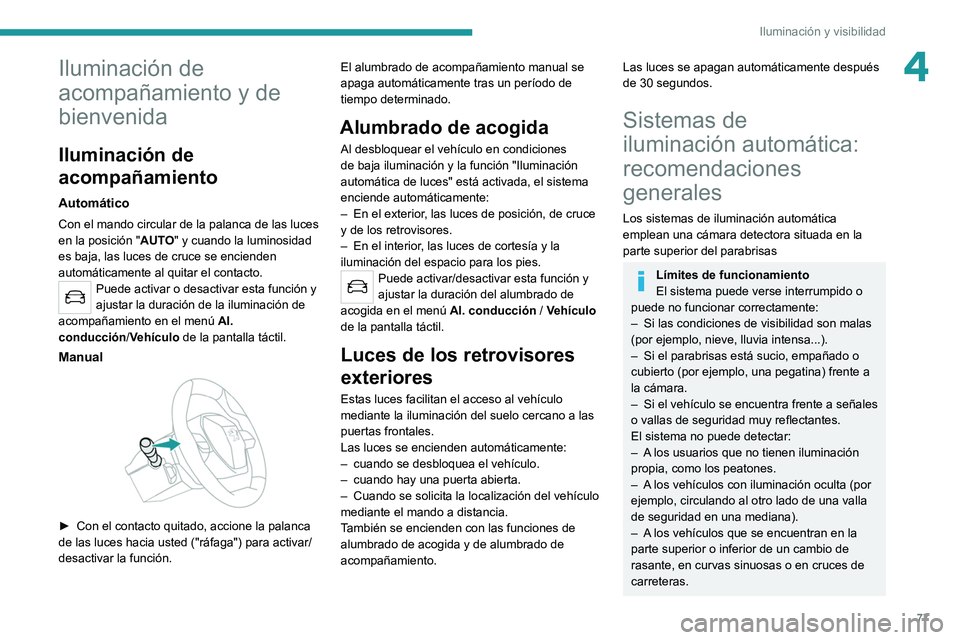

4Iluminación de
acompañamiento y de
bienvenida
Iluminación de
acompañamiento
Automático
Con el mando circular de la palanca de las luces
en la posición "AUTO" y cuando la luminosidad
es baja, las luces de cruce se encienden
automáticamente al quitar el contacto.
Puede activar o desactivar esta función y
ajustar la duración de la iluminación de
acompañamiento en el menú Al.
conducción /Vehículo de la pantalla táctil.
Manual

► Con el contacto quitado, accione la palanca
de las luces hacia usted ("ráfaga") para activar/
desactivar la función. El alumbrado de acompañamiento manual se
apaga automáticamente tras un período de
tiempo determinado.
Alumbrado de acogida
Al desbloquear el vehículo en condiciones
de baja iluminación y la función "Iluminación
automática de luces" está activada, el sistema
enciende automáticamente:
–

En el exterior
, las luces de posición, de cruce
y de los retrovisores.
–

En el interior
, las luces de cortesía y la
iluminación del espacio para los pies.
Puede activar/desactivar esta función y
ajustar la duración del alumbrado de
acogida en el menú Al. conducción


/ Vehículo
de la pantalla táctil.
Luces de los retrovisores
exteriores
Estas luces facilitan el acceso al vehículo
mediante la iluminación del suelo cercano a las
puertas frontales.
Las luces se encienden automáticamente:
–

cuando se desbloquea el vehículo.
–


cuando hay una puerta abierta.
–


Cuando se solicita la localización del vehículo
mediante el mando a distancia.
T

ambién se encienden con las funciones de
alumbrado de acogida y de alumbrado de
acompañamiento.
Las luces se apagan automáticamente después
de 30 segundos.
Sistemas de
iluminación automática:
recomendaciones
generales
Los sistemas de iluminación automática
emplean una cámara detectora situada en la
parte superior del parabrisas
Límites de funcionamiento
El sistema puede verse interrumpido o
puede no funcionar correctamente:
–

Si las condiciones de visibilidad son malas
(por ejemplo, nieve, lluvia intensa...).
–


Si el parabrisas está sucio, empañado o
cubierto (por ejemplo, una pegatina) frente a
la cámara.
–


Si el vehículo se encuentra frente a señales
o vallas de seguridad muy reflectantes.
El sistema no puede detectar:
–


A

los usuarios que no tienen iluminación
propia, como los peatones.
–

A

los vehículos con iluminación oculta (por
ejemplo, circulando al otro lado de una valla
de seguridad en una mediana).
–

A

los vehículos que se encuentran en la
parte superior o inferior de un cambio de
rasante, en curvas sinuosas o en cruces de
carreteras.

78
Iluminación y visibilidad

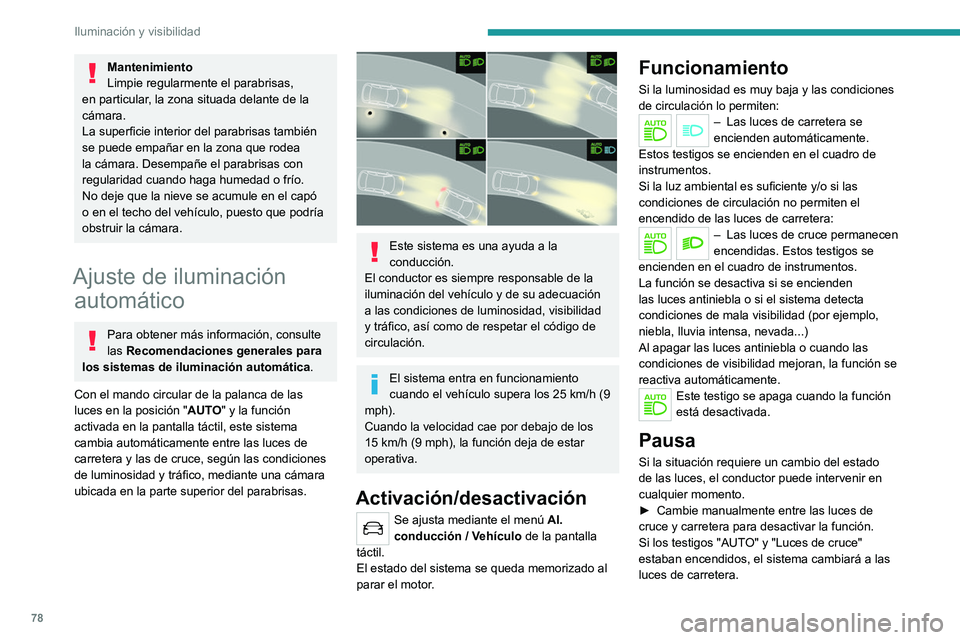

Mantenimiento
Limpie regularmente el parabrisas,
en particular, la zona situada delante de la
cámara.
La superficie interior del parabrisas también
se puede empañar en la zona que rodea
la cámara. Desempañe el parabrisas con
regularidad cuando haga humedad o frío.
No deje que la nieve se acumule en el capó
o en el techo del vehículo, puesto que podría
obstruir la cámara.
Ajuste de iluminación automático
Para obtener más información, consulte
las Recomendaciones generales para
los sistemas de iluminación automática .
Con el mando circular de la palanca de las
luces en la posición " AUTO" y la función
activada en la pantalla táctil, este sistema
cambia automáticamente entre las luces de
carretera y las de cruce, según las condiciones
de luminosidad y tráfico, mediante una cámara
ubicada en la parte superior del parabrisas.


Este sistema es una ayuda a la
conducción.
El conductor es siempre responsable de la
iluminación del vehículo y de su adecuación
a las condiciones de luminosidad, visibilidad
y tráfico, así como de respetar el código de
circulación.
El sistema entra en funcionamiento
cuando el vehículo supera los 25 km/h (9
mph).
Cuando la velocidad cae por debajo de los
15 km/h (9 mph), la función deja de estar
operativa.
Activación/desactivación
Se ajusta mediante el menú Al.
conducción / Vehículo de la pantalla
táctil.
El estado del sistema se queda memorizado al
parar el motor.
Funcionamiento
Si la luminosidad es muy baja y las condiciones
de circulación lo permiten:
– Las luces de carretera se
encienden automáticamente.
Estos testigos se encienden en el cuadro de
instrumentos.
Si la luz ambiental es suficiente y/o si las
condiciones de circulación no permiten el
encendido de las luces de carretera:
– Las luces de cruce per manecen
encendidas. Estos testigos se
encienden en el cuadro de instrumentos.
La función se desactiva si se encienden
las luces antiniebla o si el sistema detecta
condiciones de mala visibilidad (por ejemplo,
niebla, lluvia intensa, nevada...)
Al apagar las luces antiniebla o cuando las
condiciones de visibilidad mejoran, la función se
reactiva automáticamente.
Este testigo se apaga cuando la función
está desactivada.
Pausa
Si la situación requiere un cambio del estado
de las luces, el conductor puede intervenir en
cualquier momento.
►

Cambie manualmente entre las luces de
cruce y carretera para desactivar la función.
Si los testigos "AUT

O" y "Luces de cruce"
estaban encendidos, el sistema cambiará a las
luces de carretera.
Si los testigos "AUTO" y "Luces de carretera"
estaban encendidos, el sistema cambia a las
luces de cruce.
► Para reactivar la función, cambie otra
vez manualmente entre las luces de cruce y
carretera.
Fallo de funcionamiento
Si se produce un fallo de funcionamiento
con el sistema o la cámara, este testigo
de alerta se enciende en el cuadro de
instrumentos, acompañado de una señal
acústica y un mensaje.
Acuda a un concesionario PEUGEOT o taller
cualificado para proceder a su revisión.
Iluminación estática de
intersección


Con las luces de cruce o de carretera
encendidas, esta función permite iluminar
