Peugeot 508 Hybrid 2014 Betriebsanleitung (in German)

179
508_de_Chap07_securite_ed02-2014

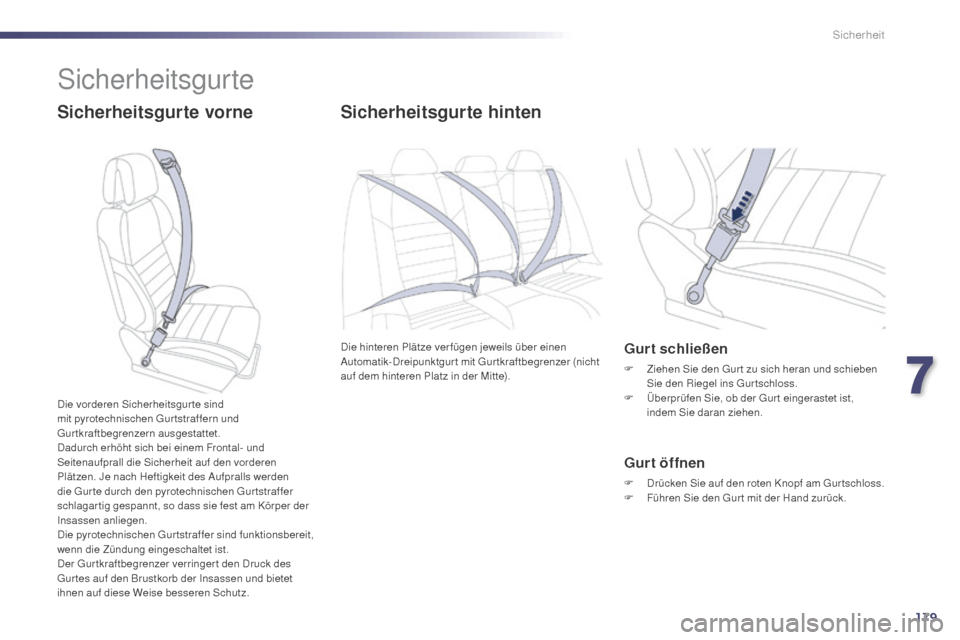

Sicherheitsgurte
Sicherheitsgurte vorneSicherheitsgurte hinten
Die hinteren Plätze ver fügen jeweils über einen
Automatik-Dreipunktgurt mit Gurtkraftbegrenzer (nicht
auf dem hinteren Platz in der Mitte).Gurt schließen
F Ziehen Sie den Gur t zu sich heran und schieben
Sie den Riegel ins Gurtschloss.
F

Ü
berprüfen Sie, ob der Gur t eingerastet ist,
indem Sie daran ziehen.
Gurt öffnen
F Drücken Sie auf den roten Knopf am Gur tschloss.
F F ühren Sie den Gur t mit der Hand zurück.
Die vorderen Sicherheitsgurte sind
mit pyrotechnischen Gur tstraffern und
Gurtkraftbegrenzern ausgestattet.
Dadurch erhöht sich bei einem Frontal- und
Seitenaufprall die Sicherheit auf den vorderen
Plätzen. Je nach Heftigkeit des Aufpralls werden
die Gur te durch den pyrotechnischen Gur tstraffer
schlagar tig gespannt, so dass sie fest am Körper der
Insassen anliegen.
Die pyrotechnischen Gur tstraffer sind funktionsbereit,
wenn die Zündung eingeschaltet ist.
Der Gur tkraftbegrenzer verringer t den Druck des
Gur tes auf den Brustkorb der Insassen und bietet
ihnen auf diese Weise besseren Schutz.
7
Sicherheit

180
508_de_Chap07_securite_ed02-2014
Höhenverstellung vorne
F Drücken Sie zum Einstellen der Gur taufhängung das Bedienungselement zusammen, verschieben
Sie es und lassen Sie es einrasten.
Ab einer Geschwindigkeit von ca. 20
km/h
blinkt (blinken) diese Warnleuchte(n) für
die Dauer von zwei Minuten, während
gleichzeitig ein akustisches Signal ertönt.
Nach Ablauf der zwei Minuten bleibt (bleiben) die
Warnleuchte(n) eingeschaltet, solange Fahrer oder
Beifahrer bzw. Insassen den Gur t nicht angelegt haben.
Warnleuchte(n) für nicht
angelegte(n)/abgelegte(n) Gur t(e)
1. Warnleuchte im Kombiinstrument für nicht angelegte(n) / abgelegte(n) Gur t(e) vorne und/
oder hinten
2.
W

arnleuchte für Gur t vorne links
3.
W

arnleuchte für Gur t vorne rechts
4.
W

arnleuchte für Gur t hinten rechts
5.
W

arnleuchte für Gur t hinten Mitte
6.
W

arnleuchte für Gur t hinten links
Warnleuchte(n) für Gurt(e) vorne und
hinten
Beim Einschalten der Zündung leuchtet die
Warnleuchte 1 im Kombiinstrument auf,
während in der Anzeige der Warnleuchten
für Sicherheitsgurte und Beifahrer-Airbag
die betreffende Warnleuchte ( 2
bis 6) rot leuchtet,
wenn der betreffende Gur t nicht angelegt bzw.
abgelegt wurde.
Sicherheit

181
508_de_Chap07_securite_ed02-2014

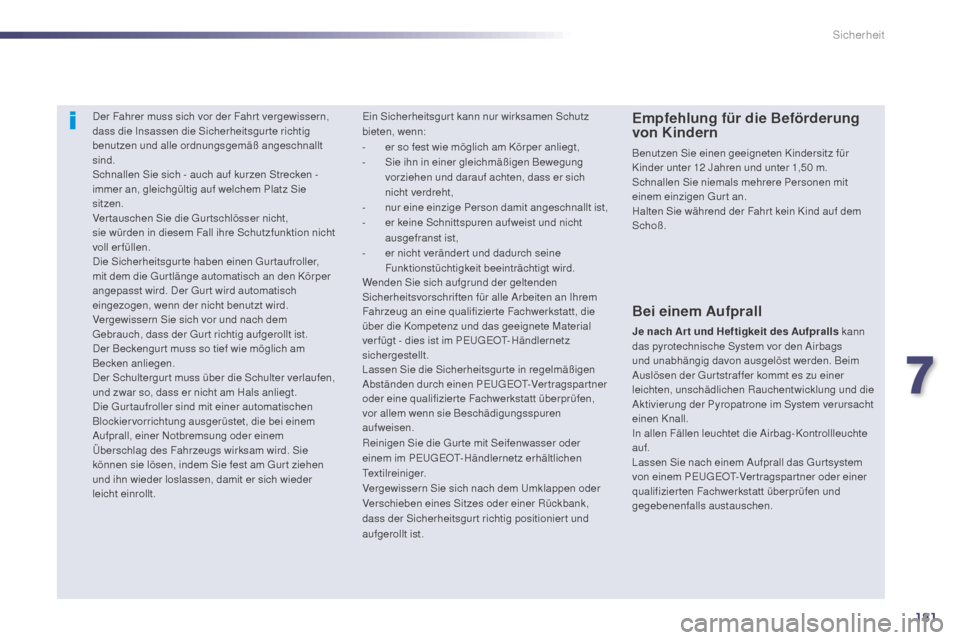

Der Fahrer muss sich vor der Fahr t vergewissern,
dass die Insassen die Sicherheitsgur te richtig
benutzen und alle ordnungsgemäß angeschnallt
sind.
Schnallen Sie sich - auch auf kurzen Strecken -
immer an, gleichgültig auf welchem Platz Sie
sitzen.
Ver tauschen Sie die Gur tschlösser nicht,
sie würden in diesem Fall ihre Schutzfunktion nicht
voll erfüllen.
Die Sicherheitsgurte haben einen Gurtaufroller,
mit dem die Gur tlänge automatisch an den Körper
angepasst wird. Der Gur t wird automatisch
eingezogen, wenn der nicht benutzt wird.
Vergewissern Sie sich vor und nach dem
Gebrauch, dass der Gur t richtig aufgerollt ist.
Der Beckengur t muss so tief wie möglich am
Becken anliegen.
Der Schultergur t muss über die Schulter verlaufen,
und zwar so, dass er nicht am Hals anliegt.
Die Gur taufroller sind mit einer automatischen
Blockiervorrichtung ausgerüstet, die bei einem
Aufprall, einer Notbremsung oder einem
Überschlag des Fahrzeugs wirksam wird. Sie
können sie lösen, indem Sie fest am Gur t ziehen
und ihn wieder loslassen, damit er sich wieder
leicht einrollt.Empfehlung für die Beförderung
von Kindern
Benutzen Sie einen geeigneten Kindersitz für
Kinder unter 12 Jahren und unter 1,50 m.
Schnallen Sie niemals mehrere Personen mit
einem einzigen Gur t an.
Halten Sie während der Fahr t kein Kind auf dem
Schoß.
Ein Sicherheitsgur t kann nur wirksamen Schutz
bieten, wenn:
-
e
r so fest wie möglich am Körper anliegt,
-
S
ie ihn in einer gleichmäßigen Bewegung
vorziehen und darauf achten, dass er sich
nicht verdreht,
-
n

ur eine einzige Person damit angeschnallt ist,
-

e

r keine Schnittspuren auf weist und nicht
ausgefranst ist,
-

e

r nicht veränder t und dadurch seine
Funktionstüchtigkeit beeinträchtigt wird.
Wenden Sie sich aufgrund der geltenden
Sicherheitsvorschriften für alle Arbeiten an Ihrem
Fahrzeug an eine qualifizier te Fachwerkstatt, die
über die Kompetenz und das geeignete Material
ver fügt - dies ist im PEUGEOT-Händlernetz
sichergestellt.
Lassen Sie die Sicherheitsgurte in regelmäßigen
Abständen durch einen PEUGEOT-Ver tragspar tner
oder eine qualifizier te Fachwerkstatt überprüfen,
vor allem wenn sie Beschädigungsspuren
aufweisen.
Reinigen Sie die Gur te mit Seifenwasser oder
einem im PEUGEOT-Händlernetz erhältlichen
Textilreiniger.
Vergewissern Sie sich nach dem Umklappen oder
Verschieben eines Sitzes oder einer Rückbank,
dass der Sicherheitsgurt richtig positioniert und
aufgerollt ist.
Bei einem Aufprall
Je nach Ar t und Heftigkeit des Aufpralls kann
das pyrotechnische System vor den Airbags
und unabhängig davon ausgelöst werden. Beim
Auslösen der Gur tstraffer kommt es zu einer
leichten, unschädlichen Rauchentwicklung und die
Aktivierung der Pyropatrone im System verursacht
einen Knall.
In allen Fällen leuchtet die Airbag-Kontrollleuchte
auf.
Lassen Sie nach einem Aufprall das Gur tsystem
von einem PEUGEOT-Ver tragspar tner oder einer
qualifizierten Fachwerkstatt überprüfen und
gegebenenfalls austauschen.
7
Sicherheit

182
508_de_Chap07_securite_ed02-2014
Airbags
System, das dazu dienen soll, die Fahrzeuginsassen
(außer auf dem hinteren Mittelsitz) bei einem
starken Aufprall optimal zu schützen. Die Airbags
ergänzen die Wirkung der Sicherheitsgur te mit
Gurtkraftbegrenzer (außer auf dem hinteren
Mittelsitz).
In diesem Fall registrieren und analysieren die
elektronischen Sensoren den frontalen oder seitlichen
Aufprall in den Aufprallerfassungsbereichen:
-
B
ei einem starken Aufprall entfalten
sich die Airbags sofor t und schützen die
Fahrzeuginsassen (außer auf dem hinteren
Mittelsitz) besser. Unmittelbar nach dem Aufprall
entweicht das Gas schnell aus den Airbags,
damit die Sicht nicht beeinträchtigt wird und die
Insassen das Fahrzeug verlassen können.
-
B

ei einem schwächeren Aufprall, einem
Zusammenstoß im Heckbereich und, unter
bestimmten Bedingungen, beim Überschlagen
des Fahrzeugs entfalten sich die Airbags nicht;
In diesen Fällen bietet nur der Sicherheitsgur t
Schutz.
Die Airbags funktionieren nicht bei
ausgeschalteter Zündung.
Dieses System entfaltet sich nur ein einziges
Mal. Sollte es zu einem zweiten Aufprall
kommen (im Laufe desselben oder eines
weiteren Unfalls) wird der Airbag nicht mehr
ausgelöst. Beim Auslösen des bzw. der Airbags kann es
zu leichter Rauchentwicklung und durch die
Aktivierung der Pyropatrone im System zu
einem Knall kommen.
Der auftretende Rauch ist nicht giftig,
kann jedoch bei empfindlichen Personen
Reizungen hervorrufen.
Der Knall kann für einen kurzen Zeitraum
zu einer leichten Beeinträchtigung des
Hörvermögens führen.
Aufprallerfassungsbereiche
A. Frontalaufprallbereich
B. Seitenaufprallbereich
Front-Airbags
Auslösung
Bei einem starken Frontalaufprall, der auf den
Frontalaufprallbereich A insgesamt oder teilweise,
entlang der Fahrzeuglängsachse in horizontaler
Ebene und von der Fahrzeugfront in Richtung Heck
wirkt, werden die Airbags ausgelöst, es sei denn, der
Beifahrer-Front-Airbag ist deaktiviert.
Der Front-Airbag entfaltet sich zwischen Brust- und
Kopfbereich des vorderen Fahrzeuginsassen und
dem Lenkrad auf der Fahrerseite und zwischen
Kopf- und Brustbereich und dem Armaturenbrett, auf
der Beifahrerseite, um die Schleuderbewegung nach
vorne abzuschwächen. System, das bei einem starken Frontalaufprall Fahrer
und Beifahrer schützt und die Verletzungsgefahr im
Kopf- und Brustbereich vermindert.
Auf der Fahrerseite ist der Airbag im Lenkrad
eingebaut, auf der Beifahrerseite im Armaturenbrett
oberhalb des Handschuhfachs.
Sicherheit

183
508_de_Chap07_securite_ed02-2014

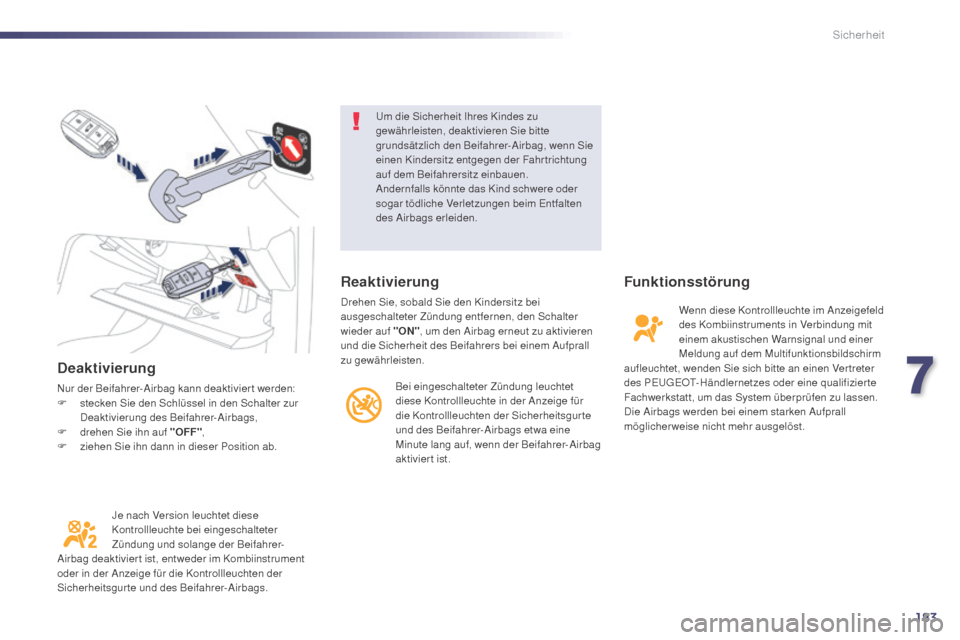

Deaktivierung
Nur der Beifahrer-Airbag kann deaktiviert werden:
F s tecken Sie den Schlüssel in den Schalter zur
Deaktivierung des Beifahrer-Airbags,
F

d
rehen Sie ihn auf "OFF" ,
F

z
iehen Sie ihn dann in dieser Position ab.
Je nach Version leuchtet diese
Kontrollleuchte bei eingeschalteter
Zündung und solange der Beifahrer-
Airbag deaktivier t ist, entweder im Kombiinstrument
oder in der Anzeige für die Kontrollleuchten der
Sicherheitsgurte und des Beifahrer-Airbags. Um die Sicherheit Ihres Kindes zu
gewährleisten, deaktivieren Sie bitte
grundsätzlich den Beifahrer-Airbag, wenn Sie
einen Kindersitz entgegen der Fahr trichtung
auf dem Beifahrersitz einbauen.
Andernfalls könnte das Kind schwere oder
sogar tödliche Verletzungen beim Entfalten
des Airbags erleiden.
Reaktivierung
Drehen Sie, sobald Sie den Kindersitz bei
ausgeschalteter Zündung entfernen, den Schalter
wieder auf "ON"
, um den Airbag erneut zu aktivieren
und die Sicherheit des Beifahrers bei einem Aufprall
zu gewährleisten.
B

ei eingeschalteter Zündung leuchtet
diese Kontrollleuchte in der Anzeige für
die Kontrollleuchten der Sicherheitsgurte
und des Beifahrer-Airbags etwa eine
Minute lang auf, wenn der Beifahrer-Airbag
aktiviert ist.
Funktionsstörung
Wenn diese Kontrollleuchte im Anzeigefeld
des Kombiinstruments in Verbindung mit
einem akustischen Warnsignal und einer
Meldung auf dem Multifunktionsbildschirm
aufleuchtet, wenden Sie sich bitte an einen Ver treter
des PEUGEOT-Händlernetzes oder eine qualifizier te
Fachwerkstatt, um das System überprüfen zu lassen.
Die Airbags werden bei einem starken Aufprall
möglicherweise nicht mehr ausgelöst.
7
Sicherheit

184
508_de_Chap07_securite_ed02-2014
Seiten-Airbags
Auslösung
Bei einem starken Seitenaufprall, der auf den
gesamten Seitenaufprallbereich B oder einen Teil
desselben senkrecht zur Fahrzeuglängsachse,
in horizontaler Ebene und von außen in Richtung
Innenraum wirkt, werden die Airbags einseitig
ausgelöst.
Der Seiten-Airbag entfaltet sich zwischen Hüfte und
Schulter des vorderen Insassen und dem betreffenden
Türinnenblech. System, das Fahrer und Beifahrer bei einem starken
Seitenaufprall Schutz bietet und die Verletzungsgefahr
im Brustbereich sowie zwischen Hüfte und Schulter
einschränken soll.
Jeder Seiten-Airbag ist in das Sitzlehnengestell an der
Türseite integriert.
Aufprallerfassungsbereiche
A. Frontalaufprallbereich
B. Seitenaufprallbereich
Kopf-Airbags
System, das Fahrer und Insassen (außer auf dem
hinteren Mittelsitz) bei einem starken seitlichen
Aufprall Schutz bietet und die Verletzungsgefahr auf
die Seite des Kopfes beschränken soll.
Jeder Kopf-Airbag ist in die Streben und den oberen
Teil des Fahrgastraums eingelassen. Bei einem leichten Aufprall oder
Zusammenstoß an der Seite des Fahrzeugs
oder beim Überschlagen wird der Airbag
möglicherweise nicht ausgelöst.
Bei einem Heck- oder Frontalaufprall wird der
Airbag nicht ausgelöst.
Auslösung
Bei einem starken seitlichen Aufprall, der auf den
gesamten Seitenaufprallbereich B oder einen Teil
desselben senkrecht zur Fahrzeuglängsachse,
in horizontaler Ebene und von außen in Richtung
Innenraum wirkt, werden die Airbags gleichzeitig mit
dem entsprechenden Seiten-Airbag ausgelöst.
Der Kopf-Airbag entfaltet sich zwischen dem vorderen
oder hinteren Insassen und den Seitenscheiben.
Wenn diese Kontrollleuchte im
Kombiinstrument in Verbindung mit einem
akustischen Warnsignal und einer Meldung
im Anzeigefeld des Kombiinstruments
aufleuchtet, wenden Sie sich bitte an einen PEUGEOT-
Vertragspartner oder eine qualifizierte Fachwerkstatt,
um das System überprüfen zu lassen. Die Airbags
werden bei einem starken Aufprall möglicherweise
nicht mehr ausgelöst.
Funktionsstörung
Sicherheit

185
508_de_Chap07_securite_ed02-2014

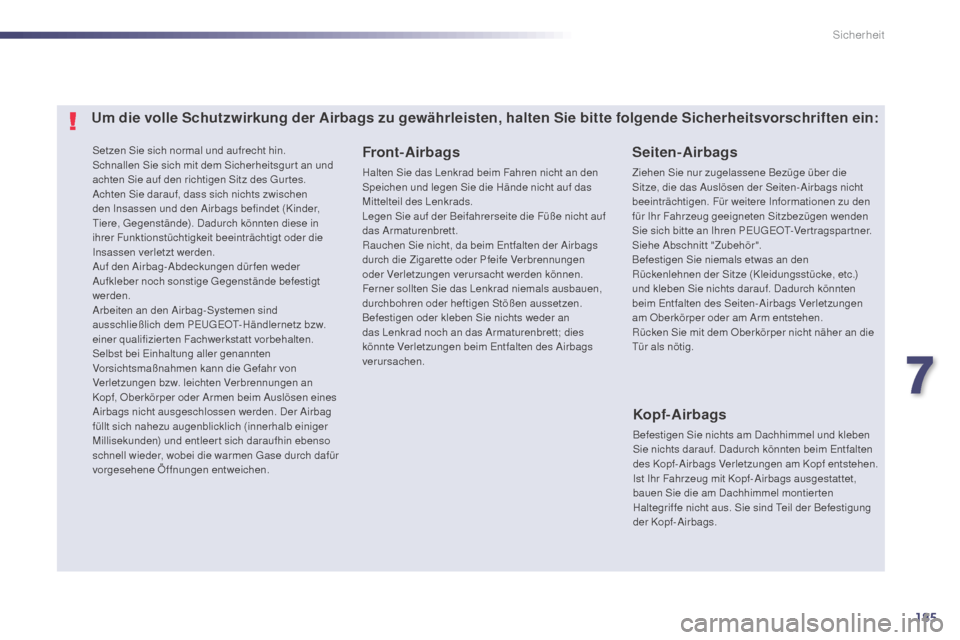

Setzen Sie sich normal und aufrecht hin.
Schnallen Sie sich mit dem Sicherheitsgur t an und
achten Sie auf den richtigen Sitz des Gur tes.
Achten Sie darauf, dass sich nichts zwischen
den Insassen und den Airbags befindet (Kinder,
Tiere, Gegenstände). Dadurch könnten diese in
ihrer Funktionstüchtigkeit beeinträchtigt oder die
Insassen verletzt werden.
Auf den Airbag-Abdeckungen dür fen weder
Aufkleber noch sonstige Gegenstände befestigt
werden.
Arbeiten an den Airbag-Systemen sind
ausschließlich dem PEUGEOT-Händlernetz bzw.
einer qualifizierten Fachwerkstatt vorbehalten.
Selbst bei Einhaltung aller genannten
Vorsichtsmaßnahmen kann die Gefahr von
Verletzungen bzw. leichten Verbrennungen an
Kopf, Oberkörper oder Armen beim Auslösen eines
Airbags nicht ausgeschlossen werden. Der Airbag
füllt sich nahezu augenblicklich (innerhalb einiger
Millisekunden) und entleert sich daraufhin ebenso
schnell wieder, wobei die warmen Gase durch dafür
vorgesehene Öffnungen entweichen.Seiten-Airbags
Ziehen Sie nur zugelassene Bezüge über die
Sitze, die das Auslösen der Seiten-Airbags nicht
beeinträchtigen. Für weitere Informationen zu den
für Ihr Fahrzeug geeigneten Sitzbezügen wenden
Sie sich bitte an Ihren PEUGEOT-Ver tragspar tner.
Siehe Abschnitt "Zubehör".
Befestigen Sie niemals etwas an den
Rückenlehnen der Sitze (Kleidungsstücke, etc.)
und kleben Sie nichts darauf. Dadurch könnten
beim Entfalten des Seiten-Airbags Verletzungen
am Oberkörper oder am Arm entstehen.
Rücken Sie mit dem Oberkörper nicht näher an die
Tür als nötig.
Front-Airbags
Halten Sie das Lenkrad beim Fahren nicht an den
Speichen und legen Sie die Hände nicht auf das
Mittelteil des Lenkrads.
Legen Sie auf der Beifahrerseite die Füße nicht auf
das Armaturenbrett.
Rauchen Sie nicht, da beim Entfalten der Airbags
durch die Zigarette oder Pfeife Verbrennungen
oder Verletzungen verursacht werden können.
Ferner sollten Sie das Lenkrad niemals ausbauen,
durchbohren oder heftigen Stößen aussetzen.
Befestigen oder kleben Sie nichts weder an
das Lenkrad noch an das Armaturenbrett; dies
könnte Verletzungen beim Entfalten des Airbags
verursachen.
Um die volle Schutzwirkung der Airbags zu gewährleisten, halten Sie bitte folgende Sicherheitsvorschriften ein:Kopf-Airbags
Befestigen Sie nichts am Dachhimmel und kleben
Sie nichts darauf. Dadurch könnten beim Entfalten
des Kopf-Airbags Verletzungen am Kopf entstehen.
Ist Ihr Fahrzeug mit Kopf-Airbags ausgestattet,
bauen Sie die am Dachhimmel montier ten
Haltegriffe nicht aus. Sie sind Teil der Befestigung
der Kopf-Airbags.
7
Sicherheit

186
508_de_Chap08_info-pratiques_ed02-2014
Praktische Tipps
Das Reifenpannenset ist im Staukasten unter dem
Kofferraumboden untergebracht. Dieses Komplettset besteht aus einem Kompressor
und einer Dichtmittelpatrone. Damit können Sie den
defekten Reifen provisorisch reparieren, um zur
nächstgelegenen Fachwerkstatt zu fahren.
Es ist für die Reparatur der meisten Reifendefekte
vorgesehen, die an der Lauffläche oder an der
Schulter des Reifens auftreten können. In den Reifen
eingedrungene Fremdkörper sollten möglichst nicht
entfernt werden.
Reifenpannenset
Zugang zum Reifenpannenset
Werkzeugliste
Das gesamte Werkzeug ist speziell für Ihr Fahrzeug
bestimmt und kann je nach Ausstattung variieren.
Benutzen Sie es nicht für andere Zwecke.
1.


12V-Kompressor
E

nthält ein Dichtmittel zur provisorischen
Instandsetzung des Reifens und ermöglicht die
Regulierung des Reifendrucks.
2.
E

in Unterlegkeil* zum Sichern eines Fahrzeug-
Vorderrades gegen Wegrollen.
3.
A

bnehmbare Abschleppöse
S

iehe Rubrik "Fahrzeug abschleppen" * Je nach Bestimmungsland oder AusstattungDer Stromkreis des Fahrzeugs ermöglicht
den Anschluss des Kompressors für
die notwendige Dauer der Reparatur
des beschädigten Reifens oder für das
Aufpumpen eines pneumatischen Bauteils mit
geringem Volumen.

187
i
508_de_Chap08_info-pratiques_ed02-2014

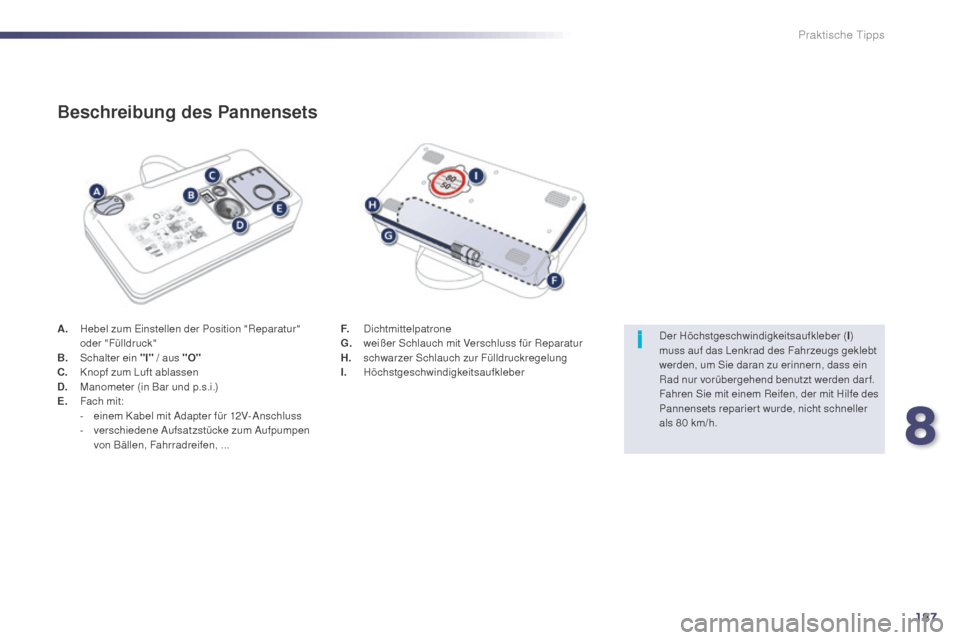

A. Hebel zum Einstellen der Position "Reparatur" oder "Fülldruck"
B.
S

chalter ein "I" / aus "O"
C.
K

nopf zum Luft ablassen
D.
M

anometer (in Bar und p.s.i.)
E.
F

ach mit:
-
e

inem Kabel mit Adapter für 12V-Anschluss
-
v

erschiedene Aufsatzstücke zum Aufpumpen
von Bällen, Fahrradreifen, ...
Beschreibung des Pannensets
F. Dichtmittelpatrone
G. w eißer Schlauch mit Verschluss für Reparatur
H.
s

chwarzer Schlauch zur Fülldruckregelung
I.


Höchstgeschwindigkeitsaufkleber Der Höchstgeschwindigkeitsaufkleber (
I)
muss auf das Lenkrad des Fahrzeugs geklebt
werden, um Sie daran zu erinnern, dass ein
Rad nur vorübergehend benutzt werden darf.
Fahren Sie mit einem Reifen, der mit Hilfe des
Pannensets repariert wurde, nicht schneller
als 80
km/h.
8
Praktische Tipps

188
508_de_Chap08_info-pratiques_ed02-2014
Reparaturanleitung
1. Reifen abdichtenF Rollen Sie den weißen Schlauch G ganz aus.
F S chrauben Sie den Verschluss an dem weißen
Schlauch ab.
F

S
chließen Sie den weißen Schlauch an das Ventil
des defekten Reifens an. F
S chließen Sie den Elektroanschluss des
Kompressors an den 12V-Anschluss des
Fahrzeugs an.
F

S
tar ten Sie das Fahrzeug und lassen Sie den
Motor laufen.
Vorsicht: dieses Produkt (z.B. Ethylenglykol,
Kolophonium, ...) ruft bei Einnahme
Gesundheitsschäden her vor und führ t zu
Augenreizungen.
Bewahren Sie es außerhalb der Reichweite
von Kindern auf.
Fremdkörper, die in den Reifen eingedrungen
sind, sollten nach Möglichkeit nicht entfernt
werden.
Den Kompressor erst nach Anschließen des
weißen Schlauches an das Ventil des Reifens
in Betrieb nehmen: das Dichtmittel würde
sonst auslaufen.
F

S

chalten Sie die Zündung aus.
F

D

rehen Sie den Hebel A in die Position
"Reparatur".
F

V

ergewissern Sie sich, dass der
Schalter B auf "O" steht.
Praktische Tipps
