Praktische Tipps
Armaturenbrett
Der Sicherungskasten befindet sich im unteren
Teil des Armaturenbretts (auf der linken Seite).

Zugang zu den Sicherungen
)Öffnen Sie die ausklappbare Platine und
üben Sie dann leichten Druck aus, um die
Anschläge zu überwinden.


Sicherung
Nr.


Stärke (A)



abgesicherter Stromkreis
F6 A oder B
15
Autoradio
F
83 Alarmanlage
F1
310 Zigarettenanzünder vorn
F1410
12 V Steckdose vorn
F1
63 Deckenleuchte hinten, Kartenleseleuchten hinten
F17
3 Deckenleuchte vorn, Make-up-Spiegel
F2
8 A oder B15 Autoradio
F3
020 Heckscheibenwischer
F32 10
A
udioverstärker

200
Praktische Tipps

Sicherung Nr.


Stärke (A)




abgesicherter Stromkreis
F3
15 Fensterheberplatine auf Fahrerseite, 12 V Steckdose an Rücksitzen
F
415 12 V Steckdose im Kofferraum
F530 Fensterheber mit Impulsschaltung hinten
F
630
Fensterheber mit Impulsschaltung vorn
F1
120
Anhängermodul
F12 20
A
udioverstärker
F1
520
Verdunkelungsrollo des Panorama-Glasdaches
F1
65
Fensterheberplatine auf Fahrerseite
Sicherungen hinter dem
Handschuhfach

8
201
Praktische Tipps

Sicherungen im
Motorraum


Zugang zu den Sicherungen
)Haken Sie den Deckel aus. )Ersetzen Sie die Sicherung (siehe
betreffenden Absatz).)Schließen Sie nach dem Austausch den
Deckel sorgfältig, um die Dichtigkeit des Sicherungskastens zu gewährleisten.

Sicherung Nr.

Stärke (A)




abgesicherter Stromkreis
F20 15
Scheibenwaschpumpe vorn/hinten
F2
120 Scheinwerferwaschpumpe
F2215 Hupe
F2
315 Fernlicht rechts
F2415 Fernlicht links
F27 5
Blende
Scheinwerfer links
F2
85
Blende Scheinwerfer rechts
Der Sicherungskasten befindet sich imMotorraum neben der Batterie.

202
Praktische Tipps




12 V Batterie
Das Vorhandensein dieses Aufklebersweist auf die Ver wendung einer bleihaltigen 12 V Batterie mit spezieller Te c h n o l ogie und Eigenschaften hin. Der Austausch oder das Abklemmen dieser Batterie ist durch einen PEUGEOT-Vertragspartner oder eine qualifizierteWerkstatt vorzunehmen. Die Nichteinhaltung dieser Hinweisekann zu einem frühzeitigen Verschleißder Batterie führen. Di
e Batterie befindet sich im Motorraum.
Um an die Batterie zu gelangen:
)
öffnen Sie die Motorhaube mit dem Hebel
innen und dann mit dem Hebel außen,
) ziehen Sie die Kunststoffabdeckung ab, um
an den (+) Pol zu gelangen,) falls nötig, den Sicherungskasten lösen, umdie Batterie herauszuziehen.






Zugang zur Batterie
Schalten Sie vor allen Arbeiten oder Eingriffen an Ihrem Fahrzeug zuerst dieZündung aus (Anzeigeleuchte Readyyaus), um jegliche Verletzungsgefahr imZusammenhang mit einem automatischen Star ten des Motors auszuschließen. Ihr Fahrzeu
g verfügt zusätzlich zur Hochspannungsbatterie des Hybridsystemsüber eine herkömmliche 12-V-Batterie, die sich
im Motorraum befindet.
Wenn unter bestimmten Umständen die
12-V-Batterie so stark entladen ist, dass
das Hybridsystem nicht aktiviert werden
kann, ist ein Wiederau
fladen mit Hilfe einer herkömmlichen 12-V-Fremdbatterie möglich.
Laden Sie die 12-V-Batterie nicht auf, solange die Ready-Kontrollleuchte leuchtet.
Anleitung zum Star ten des Motors mit einer anderen Batterie oder zum Aufladen Ihrer entladenen Batterie.
)Drücken Sie den Hebel Dso weit wie möglich nach oben, um die Kabelschelle Ezu entriegeln.



Abklemmen des (+) Pols

Wiederanschließen des
(+) Pols
)
Bringen Sie die geöffnete Kabelschelle Ean
der (+) Klemme der Batterie an.) Drücken Sie senkrecht auf die Schelle E, umdiese richtig an der Batterie anzusetzen.)
Schließen Sie die Schelle, indem Sie den
Zentrierstift zur Seite schieben und dann denSperrhebel Dwieder nach unten drücken.
Drücken Sie den Hebel nicht mit Gewaltnach unten. Die Schelle kann nichtgeschlossen werden, wenn sie falschangebracht wird. Wiederholen Sie indiesem Fall den Vorgang.

8
203
Praktische Tipps

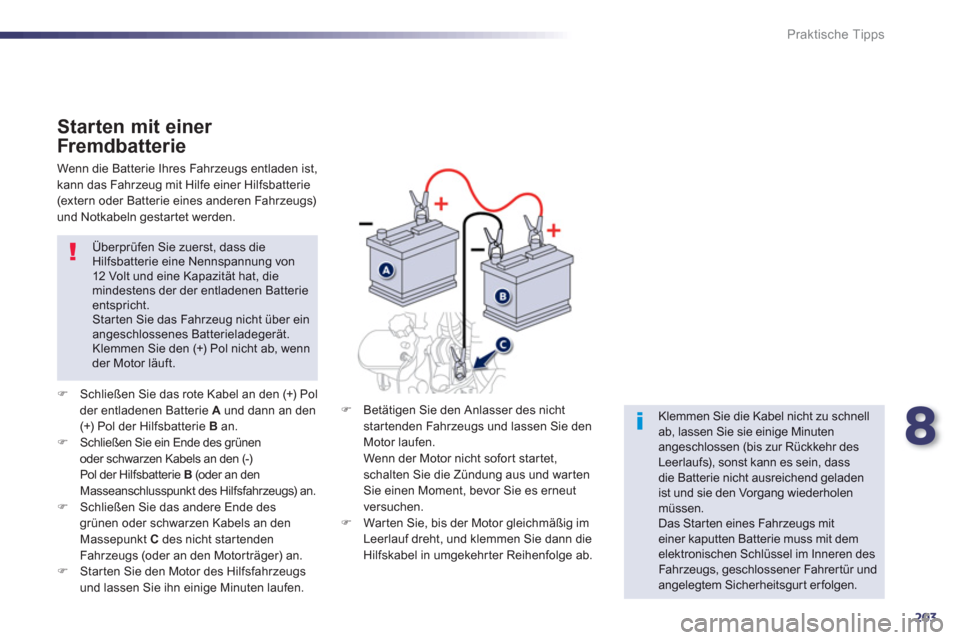

Starten mit einer
Fremdbatterie
)Schließen Sie das rote Kabel an den (+) Pol der entladenen Batterie A
und dann an den (+) Pol der Hilfsbatterie Ban.)Schließen Sie ein Ende des grünen
oder schwarzen Kabels an den (-)Pol der Hilfsbatterie B(oder an den Masseanschlusspunkt des Hilfsfahrzeugs) an.)Schließen Sie das andere Ende desgrünen oder schwarzen Kabels an den
Massepunkt C des nicht startenden
Fahr zeugs (oder an den Motor träger) an.)Star ten Sie den Motor des Hilfsfahrzeugs
und lassen Sie ihn einige Minuten laufen.

Überprüfen Sie zuerst, dass die Hilfsbatterie eine Nennspannung von 12 Volt und eine Kapazität hat, diemindestens der der entladenen Batterie entspricht.
Starten Sie das Fahrzeug nicht über ein angeschlossenes Batterieladegerät.
Klemmen Sie den (+) Pol nicht ab, wenn der Motor läuft. Wenn die Batterie Ihres Fahrzeu
gs entladen ist,
kann das Fahrzeug mit Hilfe einer Hilfsbatterie(extern oder Batterie eines anderen Fahrzeugs)und Notkabeln gestartet werden.
) Betätigen Sie den Anlasser des nicht startenden Fahrzeugs und lassen Sie den Motor laufen.
Wenn der Motor nicht sofort startet,schalten Sie die Zündung aus und war tenSie einen Moment, bevor Sie es erneut
versuchen. ) War ten Sie, bis der Motor gleichmäßig im
Leerlauf dreht, und klemmen Sie dann die
Hilfskabel in umgekehrter Reihenfolge ab.

Klemmen Sie die Kabel nicht zu schnell ab, lassen Sie sie einige Minuten angeschlossen (bis zur Rückkehr des Leerlaufs), sonst kann es sein, dassdie Batterie nicht ausreichend geladenist und sie den Vorgang wiederholen müssen.
Das Starten eines Fahrzeugs mit einer kaputten Batterie muss mit demelektronischen Schlüssel im Inneren desFahrzeugs, geschlossener Fahrertür undangelegtem Sicherheitsgurt erfolgen.

204
Praktische Tipps

Nach dem Wiederanschließen

Nach jedem Wiederanschließen der Batteriedarf der Motor erst 1 Minute nach dem Einschalten der Zündung angelassen werden,
damit die elektronischen Systeme initialisiert
werden können. Sollten trotz Beachtungdieser Vorschrift leichte Störungen auftreten
und bestehen bleiben, wenden Sie sich bitte
an das PEUGEOT-Händlernetz oder an eine qualifizierte Werkstatt.
Fol
gende Systeme (je nach Version) müssen Sie selbst reinitialisieren (lesen Sie dazu bitte
die entsprechende Rubrik nach):


- den Schlüssel mit der Fernbedienung,

- das/die elektrische(n) Rollo(s),
-
...








Vor dem Abklemmen

Klemmen Sie die Batterie frühestens 2 Minutennach dem Ausschalten der Zündung ab.

Schließen Sie die Fenster und die Vordertüren,
bevor Sie die Batterie abklemmen.
Die Pole nicht vertauschen und ausschließlich ein 12-Volt-Ladegerät verwenden.Klemmen Sie die Pole nicht bei laufendem Motor ab. Laden Sie die Batterie erst auf, wenn Sie die Pole abgeklemmt haben.
Schieben Sie das Fahrzeug nicht an,um den Motor zu starten.
Wenn das Fahrzeug länger als einenMonat nicht benutzt wird, empfiehlt es sich, die Batterie abzuklemmen.
Die Batterien enthalten schädlicheSubstanzen wie Schwefelsäure und Blei.Sie müssen gemäß den gesetzlichen Vorschriften entsorgt werden und dür fen
auf keinen Fall im Hausmüll entsorgtwerden.Geben Sie verbrauchte Batterien an einer dafür zugelassenen Sammelstelle ab.
Die Hochspannungsbatterie nicht selbstaufladen.

Nach dem Wiedereinbau der Batterie ist das Stop & Start-Systemje nach Witterungsbedingungen und Batterieladezustand erst nachmehreren Stunden wieder aktiv(bis zu ca. 8 Stunden).

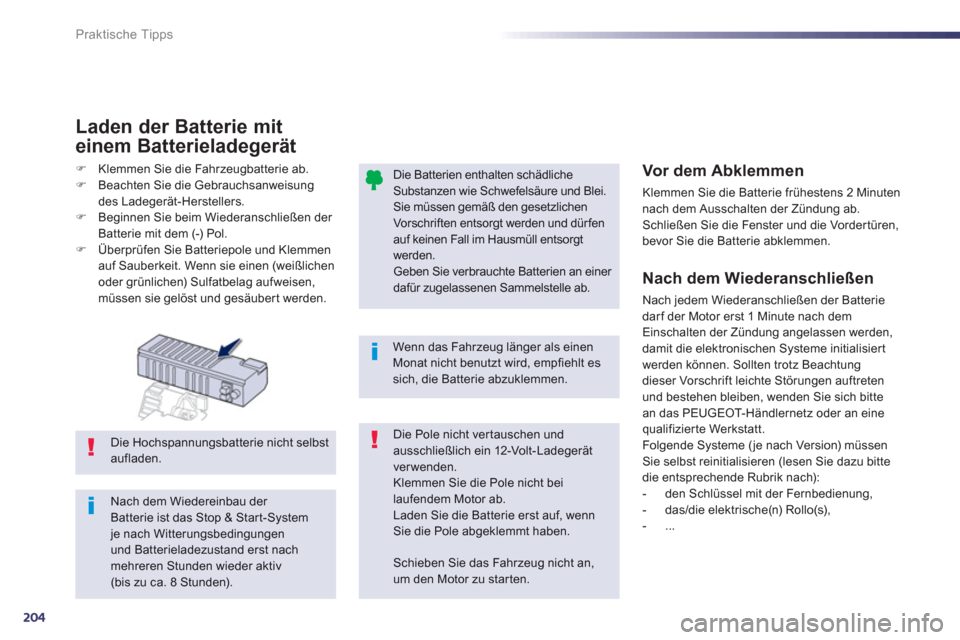

Laden der Batterie mit
einem Batterieladegerät
)Klemmen Sie die Fahrzeugbatterie ab. )Beachten Sie die Gebrauchsanweisungdes Ladegerät-Herstellers. )Beginnen Sie beim Wiederanschließen der
Batterie mit dem (-) Pol.)Überprüfen Sie Batteriepole und Klemmenauf Sauberkeit. Wenn sie einen (weißlichen
oder grünlichen) Sulfatbelag aufweisen,müssen sie gelöst und gesäubert werden.

8
205
Praktische Tipps

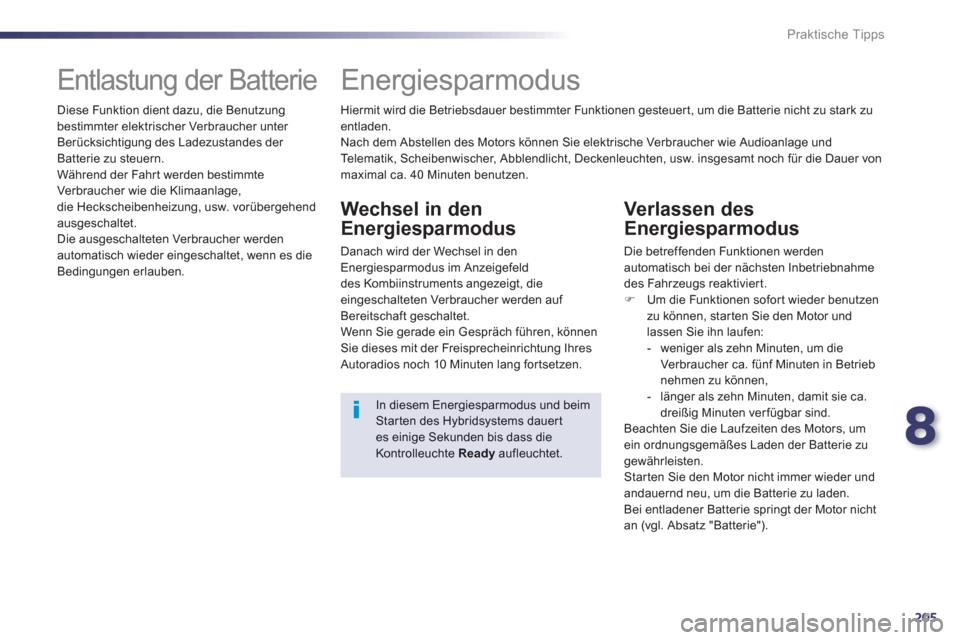

Entlastung der Batterie

Diese Funktion dient dazu, die Benutzungbestimmter elektrischer Verbraucher unter
Berücksichtigung des Ladezustandes der
Batterie zu steuern.
Während der Fahrt werden bestimmte Verbraucher wie die Klimaanlage,die Heckscheibenheizung, usw. vorübergehendausgeschaltet.
Die ausgeschalteten Verbraucher werden
automatisch wieder eingeschaltet, wenn es die
Bedingungen erlauben.Hiermit wird die Betriebsdauer bestimmter Funktionen
gesteuer t, um die Batterie nicht zu stark zuentladen.
Nach dem Abstellen des Motors können Sie elektrische Verbraucher wie Audioanlage und
Telematik, Scheibenwischer, Abblendlicht, Deckenleuchten, usw. insgesamt noch für die Dauer von
maximal ca. 40 Minuten benutzen.






Energiesparmodus
Wechsel in den
Energiesparmodus
Danach wird der Wechsel in den
Energiesparmodus im Anzeigefeld
des Kombiinstruments angezeigt, die
ein
geschalteten Verbraucher werden auf
Bereitschaft geschaltet.
Wenn Sie gerade ein Gespräch führen, könnenSie dieses mit der Freisprecheinrichtung Ihres
Autoradios noch 10 Minuten lang fortsetzen.
Verlassen des
Energiesparmodus

Die betreffenden Funktionen werdenautomatisch bei der nächsten Inbetriebnahme
des Fahrzeugs reaktiviert.
) Um die Funktionen sofor t wieder benutzen
zu können, star ten Sie den Motor und
lassen
Sie ihn laufen:
- weniger als zehn Minuten, um die
Verbraucher ca. fünf Minuten in Betrieb nehmen zu können,
- länger als zehn Minuten, damit sie ca.
dreißig Minuten verfügbar sind.

Beachten Sie die Laufzeiten des Motors, um ein ordnungsgemäßes Laden der Batterie zu gewährleisten.
Starten Sie den Motor nicht immer wieder und
andauernd neu, um die Batterie zu laden.
Bei entladener Batterie springt der Motor nicht
an (vgl. Absatz "Batterie").
In diesem Energiesparmodus und beimStar ten des Hybridsystems dauer t es einige Sekunden bis dass dieKontrolleuchte Readyaufleuchtet.

206
Praktische Tipps







Austausch der Scheibenwischerblätter
Wischerblatts vorn
)
Betätigen Sie innerhalb einer Minute
nach dem Ausschalten der Zündung den Scheibenwischerschalter, um die Wischer
in die Mitte der Windschutzscheibe zustellen.



Entfernen
)
Heben Sie den entsprechendenWischerarm an.)
Lösen Sie das Wischerblatt und ziehen Siees ab.



Einsetzen
)Setzen Sie das neue Wischerblatt ein und
klemmen Sie es fest.
)Klappen Sie den Wischerarm vorsichtigwieder herunter.
Nach dem Einsetzen eines
Wischerblatts vorn
)Schalten Sie die Zündung ein.)Betätigen Sie den Scheibenwischerschalter erneut, um die Wischer wieder in die
Ausgangsposition zu bringen.

8
207
Praktische Tipps

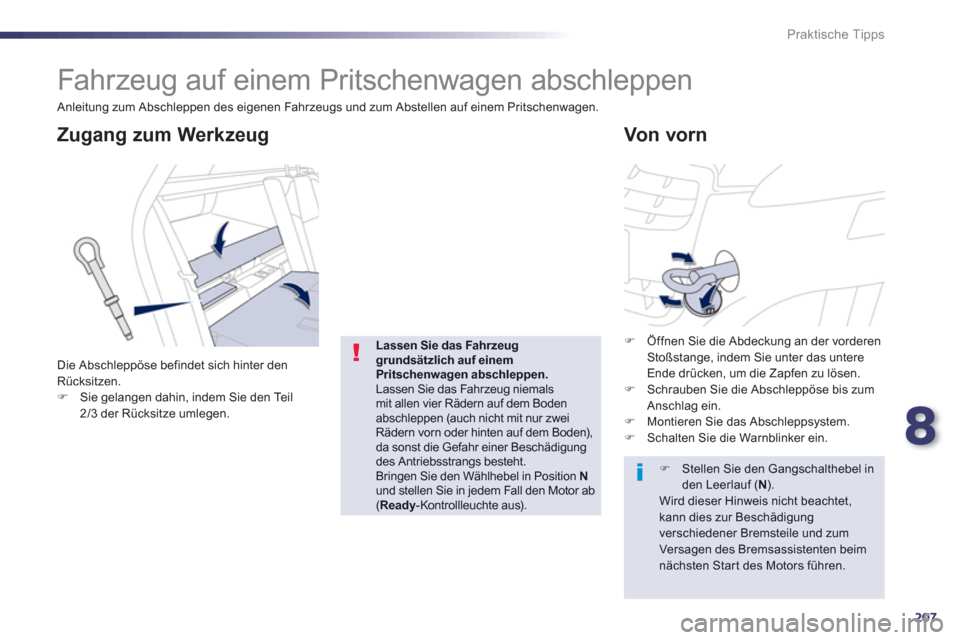

Fahrzeug auf einem Pritschenwagen abschleppen





Von vorn Zugang zum Werkzeug

Die Abschleppöse befindet sich hinter den Rücksitzen.)Sie gelangen dahin, indem Sie den Teil
2/3 der Rücksitze umlegen.

)
Öffnen Sie die Abdeckung an der vorderenStoßstange, indem Sie unter das untere Ende drücken, um die Zapfen zu lösen. )
Schrauben Sie die Abschleppöse bis zumAnschlag ein. )
Montieren Sie das Abschleppsystem. )
Schalten Sie die Warnblinker ein.
Lassen Sie das Fahrzeuggrundsätzlich auf einemPritschenwagen abschleppen.Lassen Sie das Fahrzeug niemals mit allen vier Rädern auf dem Boden abschleppen (auch nicht mit nur zweiRädern vorn oder hinten auf dem Boden),da sonst die Gefahr einer Beschädigung des Antriebsstrangs besteht.Bringen Sie den Wählhebel in Position Nund stellen Sie in jedem Fall den Motor ab (Ready
-Kontrollleuchte aus).

)
Stellen Sie den Gangschalthebel inden Leerlauf ( N).
Wird dieser Hinweis nicht beachtet,kann dies zur Beschädigungverschiedener Bremsteile und zumVersagen des Bremsassistenten beim nächsten Start des Motors führen.
Anleitung zum Abschleppen des eigenen Fahrzeugs und zum Abstellen auf einem Pritschenwagen.

208
Praktische Tipps

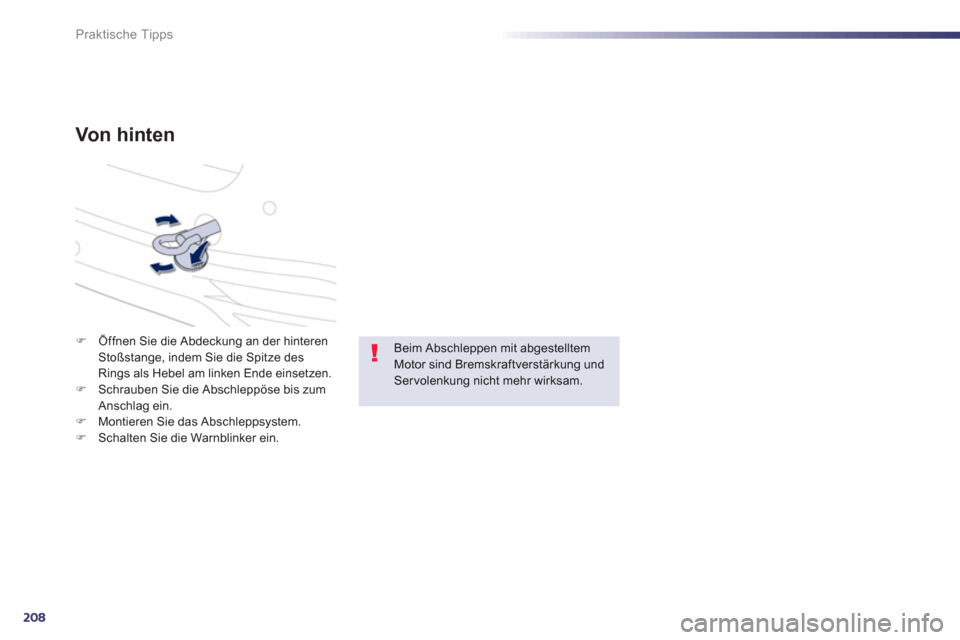

Von hinten
)Öffnen Sie die Abdeckung an der hinterenStoßstange, indem Sie die Spitze des
Rings als Hebel am linken Ende einsetzen.
)Schrauben Sie die Abschleppöse bis zum
Anschlag ein.)Montieren Sie das Abschleppsystem. )Schalten Sie die Warnblinker ein.

Beim Abschleppen mit abgestelltem Motor sind Bremskraftverstärkung und Servolenkung nicht mehr wirksam.
