Peugeot 508 RXH 2012 Betriebsanleitung (in German)

10
229
Technische Daten

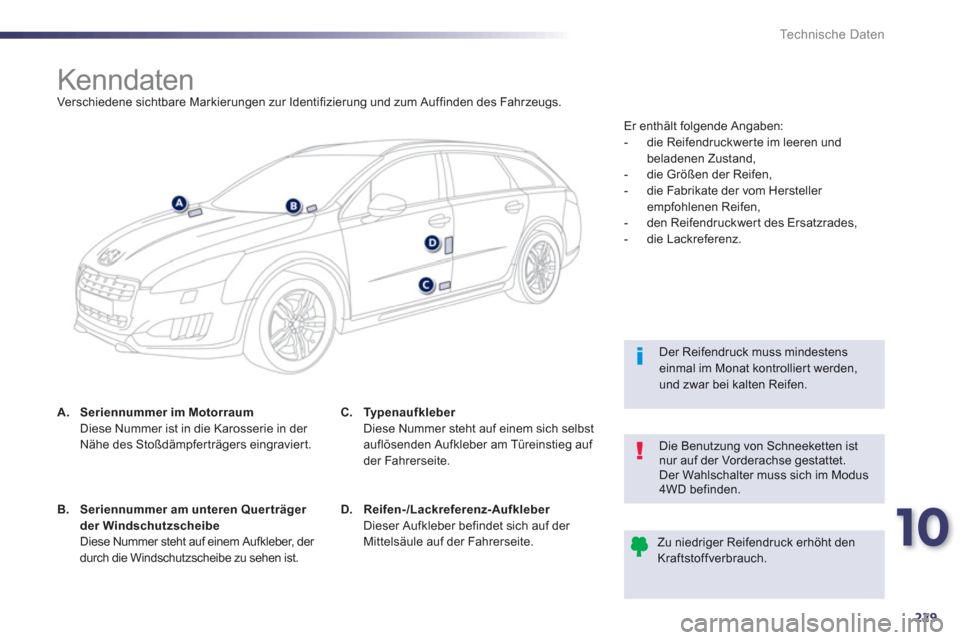

Kenndaten
Verschiedene sichtbare Markierungen zur Identifizierung und zum Auffinden des Fahrzeugs.
A.Seriennummer im Motorraum Diese Nummer ist in die Karosserie in der
Nähe des
Stoßdämpferträgers eingraviert.

Der Reifendruck muss mindestens einmal im Monat kontrolliert werden,und zwar bei kalten Reifen.


Zu niedriger Reifendruck erhöht den Kraftstoffverbrauch.
B.Seriennummer am unteren Quer träger der Windschutzscheibe Diese Nummer steht auf einem Aufkleber, der durch die Windschutzscheibe zu sehen ist.
C.TypenaufkleberrDiese Nummer steht auf einem sich selbst
au
flösenden Aufkleber am Türeinstieg auf der Fahrerseite.
D.Reifen-/Lackreferenz-AufkleberrDieser Aufkleber befindet sich auf der Mittelsäule auf der Fahrerseite. Er enthält
folgende Angaben:


- die Reifendruckwerte im leeren und
beladenen Zustand,

- die Größen der Reifen,

- die Fabrikate der vom Hersteller empfohlenen Reifen,

- den Reifendruckwert des Ersatzrades,

-
die Lackreferenz.

Die Benutzung von Schneeketten ist nur auf der Vorderachse gestattet. Der Wahlschalter muss sich im Modus4WD befinden.

230Technische Daten

231

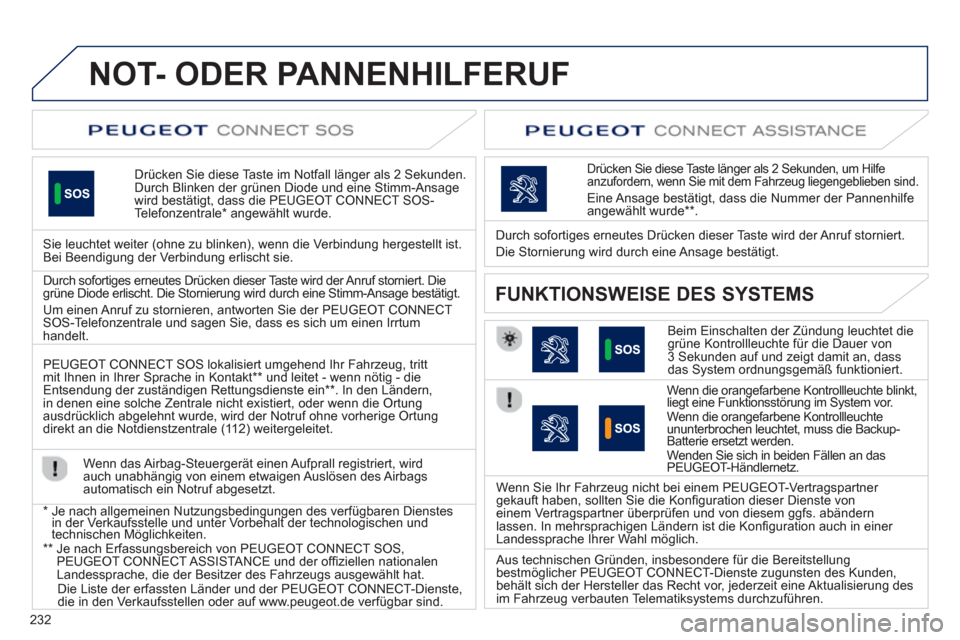

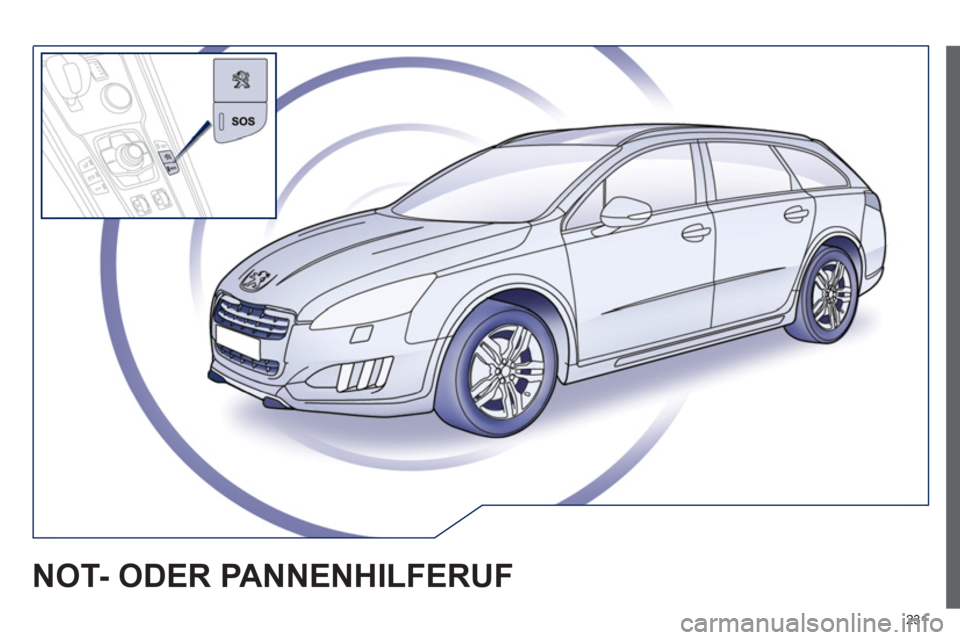

NOT- ODER PANNENHILFERUF

232
NOT- ODER PANNENHILFERUF
Drücken Sie diese Taste im Notfall länger als 2 Sekunden.
Durch Blinken der grünen Diode und eine Stimm-Ansage
wird bestätigt, dass die PEUGEOT CONNECT SOS-
Telefonzentrale * angewählt wurde.
Sie leuchtet weiter (ohne zu blinken), wenn die Verbindung hergestellt ist.Bei Beendigung der Verbindung erlischt sie.

Beim Einschalten der Z
ündung leuchtet die grüne Kontrollleuchte für die Dauer von3 Sekunden auf und zeigt damit an, dass
das System ordnungsgemäß funktioniert. Durch so
fortiges erneutes Drücken dieser Taste wird der Anruf storniert.
Die Stornierun
g wird durch eine Ansage bestätigt.



Drücken Sie diese Taste länger als 2 Sekunden, um Hilfe
anzufordern, wenn Sie mit dem Fahrzeug liegengeblieben sind.
Eine Ansage bestätigt, dass die Nummer der Pannenhilfe
angewählt wurde ** .


FUNKTIONSWEISE DES SYSTEMS Durch sofortiges erneutes Drücken dieser Taste wird der Anruf storniert. Diegrüne Diode erlischt. Die Stornierung wird durch eine Stimm-Ansage bestätigt.
Um einen Anru
f zu stornieren, antworten Sie der PEUGEOT CONNECT SOS-Telefonzentrale und sagen Sie, dass es sich um einen Irrtum
handelt.
PEUGE
OT CONNECT SOS lokalisiert umgehend Ihr Fahrzeug, tritt
mit Ihnen in Ihrer Sprache in Kontakt ** und leitet - wenn nötig - dieEntsendung der zuständigen Rettungsdienste ein ** . In den Ländern,
in denen eine solche Zentrale nicht existiert, oder wenn die Ortung ausdrücklich abgelehnt wurde, wird der Notruf ohne vorherige Ortungdirekt an die Notdienstzentrale (11 2) weitergeleitet.

Wenn das Airba
g-Steuergerät einen Aufprall registriert, wird
auch unabhängig von einem etwaigen Auslösen des Airbags
automatisch ein Notruf abgesetzt.

*

Je nach allgemeinen Nutzungsbedingungen des verfügbaren Dienstes in der Verkaufsstelle und unter Vorbehalt der technologischen undgggggggggg
technischen Möglichkeiten.** Je nach Erfassungsbereich von PEUGEOT CONNECT SOS,
PEUGEOT CONNECT ASSISTA NCE und der offi ziellen nationalen
Landessprache, die der Besitzer des Fahrzeugs ausgewählt hat.
Die Liste der erfassten Länder und der PEUGEOT CONNECT-Dienste,
die in den Verkaufsstellen oder auf www.peugeot.de verfügbar sind.
Wenn die oran
gefarbene Kontrollleuchte blinkt, liegt eine Funktionsstörung im System vor.
Wenn die orangefarbene Kontrollleuchteununterbrochen leuchtet, muss die Backup-
Batterie ersetzt werden.
Wenden Sie sich in beiden Fällen an das
PEUGEOT- Händlernetz.

Wenn Sie Ihr Fahrzeu
g nicht bei einem PEUGEOT-Vertragspartner gekauft haben, sollten Sie die Konfi guration dieser Dienste voneinem Vertragspartner überprüfen und von diesem ggfs. abändern
lassen. In mehrsprachigen Ländern ist die Konfi guration auch in einer Landessprache Ihrer Wahl mˆglich.

Aus technischen Gr¸nden, insbesondere f¸r die Bereitstellungbestmˆglicher PEUGEOT CONNECT-Dienste zugunsten des Kunden,
beh‰lt sich der Hersteller das Recht vor, jederzeit eine Aktualisierung des
im Fahrzeug verbauten Telematiksystems durchzuf¸hren.

233

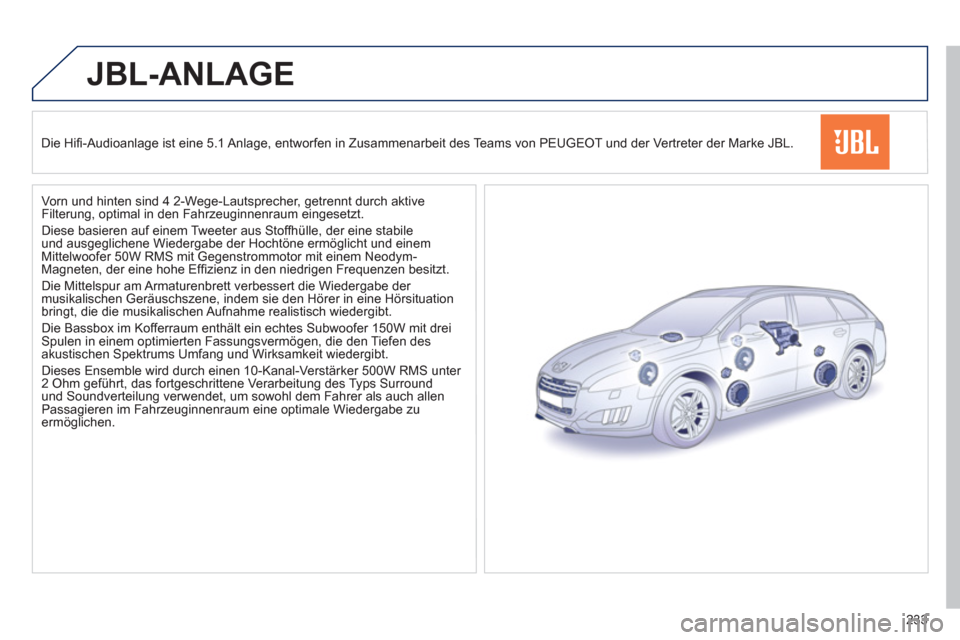

JBL-ANLAGE
Die Hifi -Audioanlage ist eine 5.1 Anlage, entworfen in Zusammenarbeit des Teams von PEUGEOT und der Vertreter der Marke JBL.
Vorn und hinten sind 4 2-We
ge-Lautsprecher, getrennt durch aktive
Filterung, optimal in den Fahrzeuginnenraum eingesetzt.
Diese basieren auf einem Tweeter aus Stoffh¸lle, der eine stabile
und ausgeglichene Wiedergabe der Hochtˆne ermˆglicht und einemMittelwoofer 50W RMS mit Gegenstrommotor mit einem Neodym-Magneten, der eine hohe Effi zienz in den niedrigen Frequenzen besitzt.
Die Mittelspur am Armaturenbrett verbessert die Wieder
gabe der musikalischen Ger‰uschszene, indem sie den Hˆrer in eine Hˆrsituation
bringt, die die musikalischen Aufnahme realistisch wiedergibt.
Die Bassbox im Kofferraum enth‰lt ein echtes
Subwoofer 150W mit dreiSpulen in einem optimierten Fassungsvermˆgen, die den Tiefen des
akustischen Spektrums Umfang und Wirksamkeit wiedergibt.
Dieses Ensemble wird durch einen 10-Kanal-Verst‰rker 500W RM
S unter
2 Ohm gef¸hrt, das fortgeschrittene Verarbeitung des Typs Surround
und Soundverteilung verwendet, um sowohl dem Fahrer als auch allenPassagieren im Fahrzeuginnenraum eine optimale Wiedergabe zu ermˆglichen.

234

235

Das System ist so eingerichtet, dass es nur in Ihrem
Fahrzeug funktioniert.

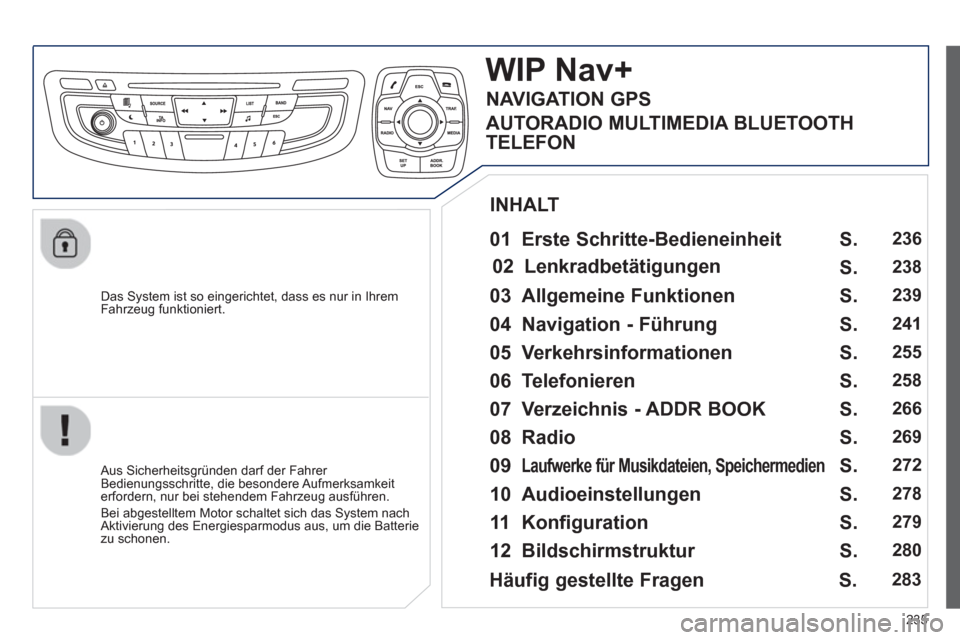

WIP Nav+

01 Erste Schritte-Bedieneinheit

Aus Sicherheitsgründen darf der Fahrer
Bedienungsschritte, die besondere Aufmerksamkeiterfordern, nur bei stehendem Fahrzeug ausführen.
Bei ab
gestelltem Motor schaltet sich das System nach Aktivierung des Energiesparmodus aus, um die Batterie
zu schonen.

INHALT

02 Lenkradbetätigungen

03 Allgemeine Funktionen

04 Navigation - Führung

05 Verkehrsinformationen

06 Telefonieren

07 Verzeichnis - ADDR BOOK

08 Radio

09
Laufwerke für Musikdateien, Speichermedien


10 Audioeinstellungen

11 Konfiguration

12 Bildschirmstruktur S.
S.
S.
S.
S.
S.
S.
S.
S.
S.
S.
S.
236
238
239
241
255
2
58
266
269
272
278
279
280

Häufig gestellte Fragen S. 283


NAVIGATION GPS
AUTORADIO MULTIMEDIA BLUETOOTH
TELEFON

236
01 ERSTE SCHRITTE


Ein/Aus der
Funktion TA (Verkehrshinweise)
Anzeige der Liste mit den Radiosendern, der Titel oder
Verzeichnisse CD/MP3/Apple®-Player
Lan
ger Druck: Verwaltung der Ordnung der MP3/WMA-Order/Aktualisierung der Liste mit den Radiosendern
Auswahl der
Audioquelle: CD, USB,
AUX, Apple®-Player,Bluetooth Streaming, Radio
Zugang zu " Audio-
Optionen": Klangbilder,Bässe, Höhen, Loudness, Verteilung, Balance links/rechts, Balance vorne/hinten, AutomatischeLautstärkeregelung
Abbruch der laufenden
Einstellung, Anzeige der Baumstruktur
Lan
ger Druck: Rückkehr
zur konstanten Anzeige
Auswahl des Wellenbereichs FM.
Schwarze Anzeige auf demBildschirm T
aste MODE: Auswahl des konstanten Anzeigetyps

Kurzes Drücken: Ausschalten
/Wieder Einschalten des Tons Konstanter Druck: Neuinitialisierun
g
des Systems
Kurzer Druck:Auswahl des Festsenders
Lan
ger Druck: Speichern des aktuell eingestellten Senders
Auswahl:
- der vorheri
gen/nächsten Zeile einer Liste oder eines Menüs,
- des nächsten
/vorherigen Media-Verzeichnisses,
- Frequenzsuche schrittweise vorwärts
/rückwärts,
- vorheriges
/nächstes MP3-Verzeichnis.
V
erschieben oben/unten im Modus " Karte verschieben" Drehen: Lautst
ärkeregelung(für jede Audioquelle separat,einschließlich TA und
Navigationshinweise).

Auswahl:


- Fre
quenzsuche automatisch vorwärts/rückwärts

- CD-Titel, MP3-Spur oder Media vorwärts/rückwärts
Verschieben links
/rechts im Modus " Karte verschieben".
Ein/Aus

237
01

Aufrufen des Menüs " Telefon
" und Anzeige der Liste der letzten
Anrufe oder Annahme eines eingehenden Anrufs.


A
ufrufen des Menüs" Navigation - Zielführung
" und Anzeige der letzten Fahrziele

Audioquelle Radio, Au
frufen desMenüs " FM / AM" und Anzeige
der Senderliste


Aufrufen des Menüs " Einstellungen"
Langer Druck: Zugang zur
GPS-Abdeckung und zumDemonstrationsmodus desNavigationssystems
Ablehnen des eingehenden
Anrufs oder Beenden des laufenden Gesprächs


Aufrufen des Menüs
" Verkehrsinformationen TMC
"und Anzeige der aktuellen Verkehrshinweise

Audioquelle Media, Aufrufen desMenüs " MEDIA" und Anzeige
der Spurlisten

Abbruch der laufenden Einstellun
g,Anzeige der Baumstruktur

Langer Druck: Rückkehr zur konstanten
Anzeige

Einstellrad und Bestäti
gung OK:
A
uswahl eines Elements auf dem
Bildschirm, aus einer Liste oder einem
Menü, dann Bestätigung durch ein kurzes Drücken.
Außerhalb des Menüs und der Liste erscheintje nach Anzeige auf dem Bildschirm nach einem kurzen Druck das Kontextmenü.

Drehen bei Anzeige der Karte: Zoomein/Zoom aus des Kartenmaßstabes
Anzei
ge der Kontaktliste/Aufrufen des Menüs " Kontakte
"

ERSTE SCHRITTE

238
02BETÄTIGUNGEN AM LENKRAD


- Drücken: Zugang zum Menü der Anzeige des Kombiinstruments

-
Drehen: Navigation im Menü der Anzeige des Kombiinstruments


- Erh
öhen der Lautstärke


- Ton ein
/aus


-
Verringern der Lautstärke

-
Drehen
Radio: Automatische Auswahldes vorherigen/ nächsten Radiosenders g
Medium: vorheriger/nächster Titel

- Drücken, dann drehen: Zugang zu6 gespeicherten Radiosendernggg



- Änderung der Tonquelle


- Taste TEL/SRC (kurz drücken): Annahme eines eingehenden Anrufs Während eines Anrufs: Zugangzum Telefonmenü: Aufl egen, g
Stummschaltung, Freisprechmodus gg



- Taste TEL/SRC (lange drücken):Ablehnung eines eingehenden Anrufs bzw. Aufl egen w‰hrend eines Anrufs gggg
Auflerhalb eines Telefongespr‰chsZugang zum Telefonmen¸ gg
(Nummer w‰hlen, Kontakte, gggg
Anrufl iste, Sprachmailbox)((,



- Auswahl des dauerhaften Anzeigetyps


-
Radio: Anzeige der Liste der Radiosender
Medium: Anzeige der Titelliste
