Peugeot 508 RXH 2013 Manuel du propriétaire (in French)

1
59
Contrôle de marche

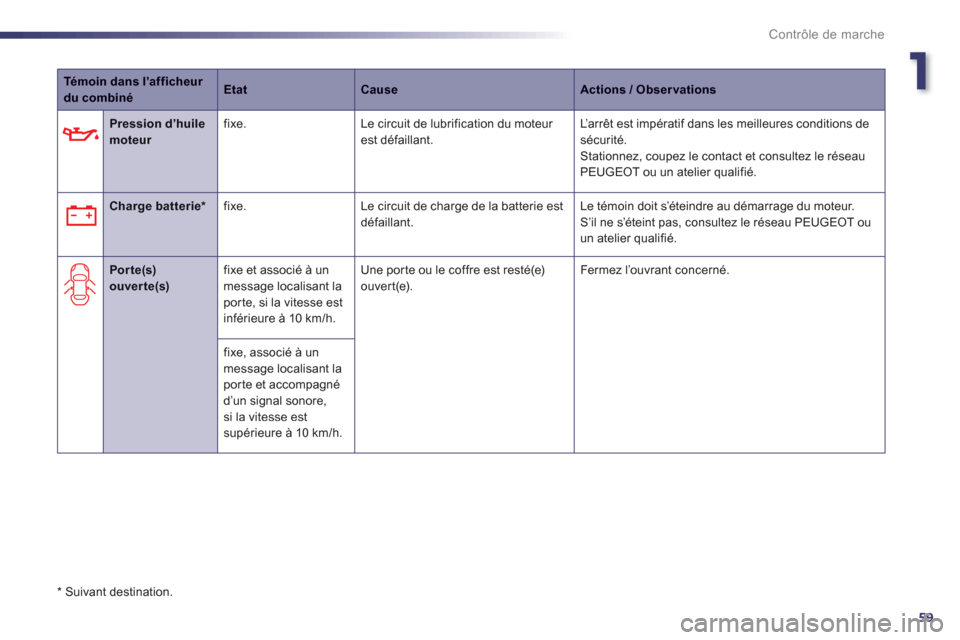

Témoin dans l’afficheur du combinéEtatCauseActions / Obser vations


Pression d’huilemoteur
fixe. Le circuit de lubrification du moteur est défaillant. L’arrêt est impératif dans les meilleures conditions desécurité.
Stationnez, coupez le contact et consultez le réseau
PEUGE
OT ou un atelier qualifié.


Charge batterie *

fixe. Le circuit de charge de la batterie estdéfaillant. Le témoin doit s’éteindre au démarrage du moteur.
S’il ne s’éteint pas, consultez le réseau PEUGEOT ou
un atelier quali
fié.


Porte(s)ouverte(s)
fixe et associé à un
message localisant la
por te, si la vitesse est
inférieure à 10 km/h. Une por te ou le co
ffre est resté(e)ouvert(e). Fermez l’ouvrant concerné.

fixe, associé à un
message localisant la
porte et accompagné
d’un signal sonore, si la vitesse est supérieure à 10 km/h.

*

Suivant destination.

60
Contrôle de marche
TémoinEtatCauseActions / Observations


Airbagsallumétemporairement. Il s’allume quelques secondes puis s’éteint lorsque vous mettez le contact.Il doit s
’éteindre au démarrage du moteur.
S’il ne s’éteint pas, consultez le réseau PEUGEOT ou
un atelier quali
fié.
fixe.L’un des systèmes airbags ou desprétensionneurs pyrotechniques desceintures de sécurité est défaillant. Faites véri
fier par le réseau PEUGEOT ou par un
atelier qualifié.


Projecteursdirectionnelsclignotant. Le système des projecteurs directionnels est défaillant.Faites vérifier par le réseau PEUGEOT ou par un
atelier qualifié.


Ceinture(s)non-bouclée(s) / débouclée(s)
fixe, puis clignotant,accompagné d’unsignal sonore
croissant.Une ceinture n’a pas été bouclée ou a
été débouclée. Tirez la sangle, puis insérez le pêne dans la boucle.

1
61
Contrôle de marche

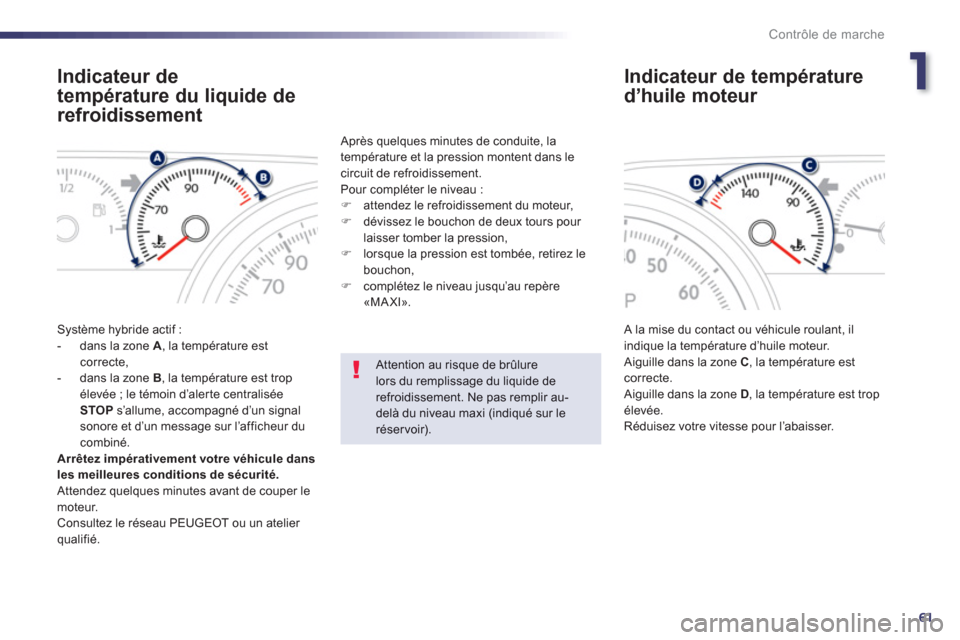

Indicateur de
tem
pérature du liquide de
refroidissement
Système hybride actif :


- dans la zone A
, la température est correcte,

- dans la zone B, la température est trop élevée ; le témoin d’alerte centraliséeSTOP
s’allume, accompagné d’un signalsonore et d’un message sur l’afficheur du combiné.
Arrêtez impérativement votre véhicule dansles meilleures conditions de sécurité. Attendez quelques minutes avant de couper le moteur.
Consultez le réseau PEUGEOT ou un atelier
qualifié.
Apr
ès quelques minutes de conduite, la
température et la pression montent dans le
circuit de refroidissement.
Pour compléter le niveau :
) attendez le refroidissement du moteur,)
dévissez le bouchon de deux tours pour
laisser tomber la pression, )
lorsque la pression est tombée, retirez le bouchon, )
complétez le niveau jusqu’au repère «MAXI».


A la mise du contact ou véhicule roulant, il
indique la température d’huile moteur.
Aiguille dans la zone C, la température estcorrecte.
Aiguille dans la zone D , la température est tropélevée.
Réduisez votre vitesse pour l’abaisser.


Indicateur de température
d’huile moteur


Attention au risque de brûlurelors du remplissage du liquide de refroidissement. Ne pas remplir au-delà du niveau maxi (indiqué sur le réservoir).

62
Contrôle de marche

*
Suivant destination.

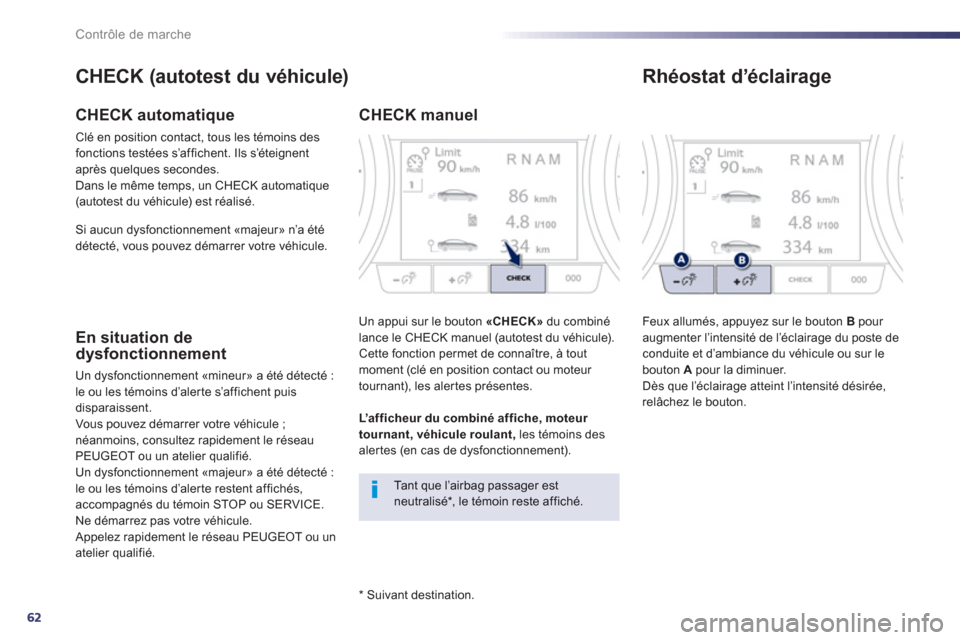

CHECK (autotest du véhicule)
CHECK automatique
Clé en position contact, tous les témoins des fonctions testées s’affichent. Ils s’éteignent après quelques secondes.
Dans le même temps, un CHECK automatique (autotest du véhicule) est réalisé.
En situation de
dysfonctionnement
Un dysfonctionnement «mineur» a été détecté :
le ou les témoins d’aler te s’affichent puis disparaissent.
Vous pouvez démarrer votre véhicule ; néanmoins, consultez rapidement le réseau
PEUGEOT ou un atelier qualifié.
Un dysfonctionnement «majeur» a été détecté :
le ou les témoins d’aler te restent affichés,
accompagnés du témoin STOP ou SERVICE.
Ne démarrez pas votre véhicule.

Appelez rapidement le réseau PEUGEOT ou un atelier qualifié.


CHECK manuel

Un appui sur le bouton «CHECK»du combiné lance le CHECK manuel (autotest du véhicule).
Cette fonction permet de connaître, à tout
moment
(clé en position contact ou moteur
tournant), les aler tes présentes.
Ta n t q u e l ’a i r b ag passager est neutralisé * , le témoin reste affiché.
L’afficheur du combiné affiche, moteur
tournant, véhicule roulant,les témoins des
alertes (en cas de dysfonctionnement).
Si aucun dysfonctionnement «majeur» n’a été
détecté, vous pouvez démarrer votre véhicule.


Rhéostat d’éclairage

Feux allumés, appuyez sur le bouton B
pour
augmenter l’intensité de l’éclairage du poste deconduite et d’ambiance du véhicule ou sur le bouton A
pour la diminuer.
Dès que l’éclairage atteint l’intensité désirée,
relâchez le bouton.

1
63
Contrôle de marche

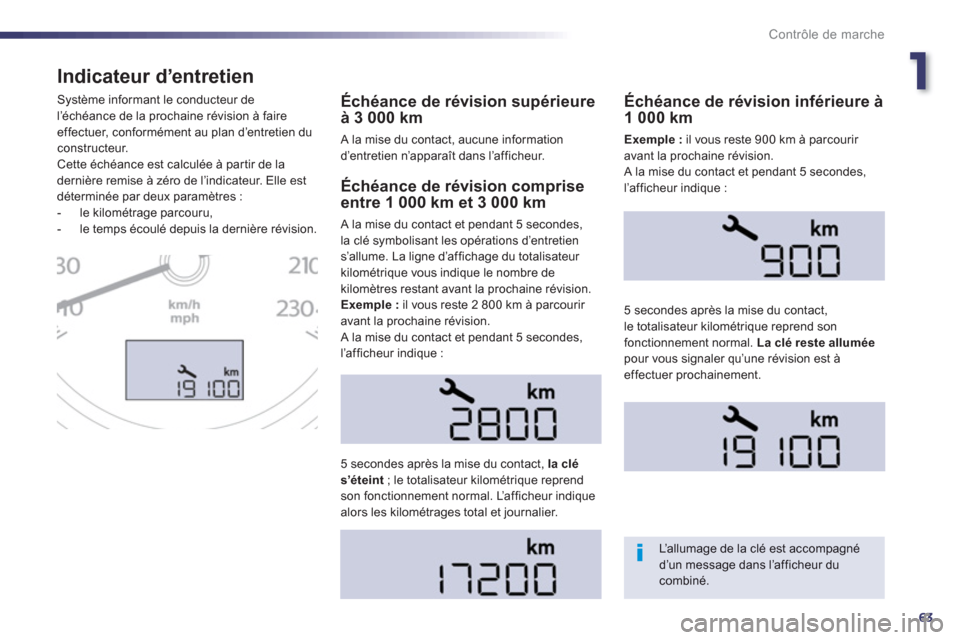

Indicateur d’entretien
Échéance de révision supérieure à 3 000 km
A la mise du contact, aucune information
d’entretien n’apparaît dans l’afficheur. S
ystème informant le conducteur de
l’échéance de la prochaine révision à faireeffectuer, conformément au plan d’entretien du constructeur.
Cette échéance est calculée à par tir de la dernière remise à zéro de l’indicateur. E l le est
déterminée par deux paramètres :


- le kilométra
ge parcouru,

- le temps écoulé depuis la dernière révision.
Échéance de révision compriseentre 1 000 km et 3 000 km

A la mise du contact et pendant 5 secondes, la clé symbolisant les opérations d’entretien
s’allume. La ligne d’affichage du totalisateur kilométrique vous indique le nombre dekilomètres restant avant la prochaine révision.
Exemple : il vous reste 2 800 km à parcourir avant la prochaine révision.
A la mise du contact et pendant 5 secondes,
l’afficheur indique :
5 secondes apr
ès la mise du contact, la clé
s’éteint ; le totalisateur kilométrique reprend
son fonctionnement normal. L’afficheur indique
alors les kilométrages total et journalier.

Échéance de révision inférieure à
1 000 km
Exemple :il vous reste 900 km à parcourir
avant la prochaine révision.

A la mise du contact et pendant 5 secondes,
l’afficheur indique :
5 secondes après la mise du contact,
le totalisateur kilométrique reprend son
fonctionnement normal. La clé reste alluméepour vous signaler qu’une révision est à effectuer prochainement.

L’allumage de la clé est accompagné d’un message dans l’afficheur du combiné.

64
Contrôle de marche

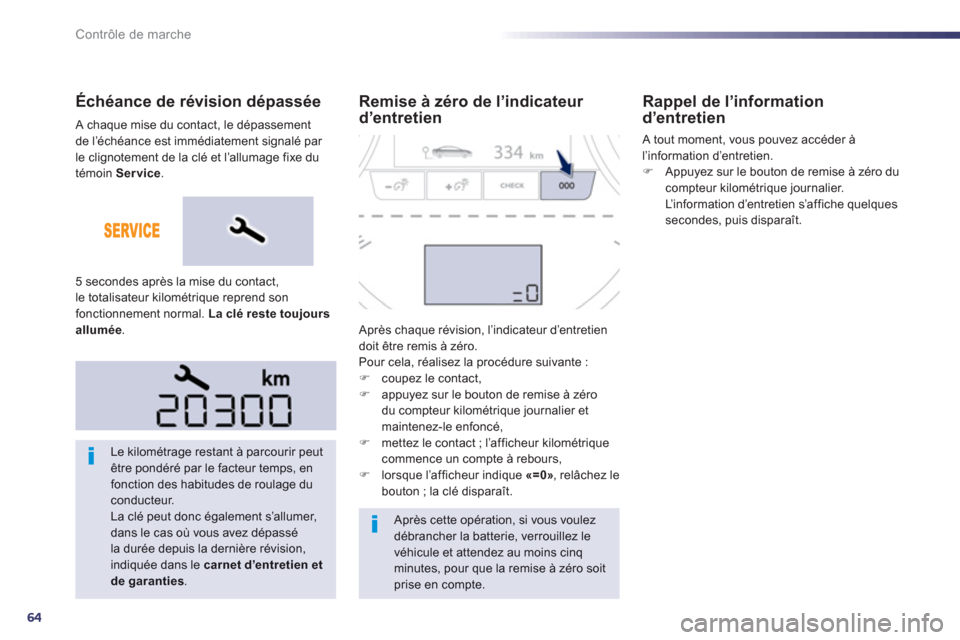

Échéance de révision dépassée
Le kilométrage restant à parcourir peutêtre pondéré par le facteur temps, enfonction des habitudes de roulage duconducteur.
La clé peut donc également s’allumer, dans le cas où vous avez dépasséla durée depuis la dernière révision,indiquée dans le carnet d’entretien etde garanties
.


Après cette opération, si vous voulezdébrancher la batterie, verrouillez levéhicule et attendez au moins cinqminutes, pour que la remise à zéro soitprise en compte. 5 secondes après la mise du contact,
le totalisateur kilométrique reprend son
f
onctionnement normal. La clé reste toujoursallumée.
Remise à zéro de l’indicateur
d’entretien
Après chaque révision, l’indicateur d’entretien doit être remis à zéro.
Pour cela, réalisez la procédure suivante :
)
coupez le contact, )
appuyez sur le bouton de remise à zéro
du compteur kilométrique journalier et
maintenez-le enfoncé,
) mettez le contact ; l’afficheur kilométriquecommence un compte à rebours, )
lorsque l’afficheur indique «=0»
, relâchez le
bouton ; la clé disparaît.

Rappel de l’informationd’ent ret i en
A tout moment, vous pouvez accéder àl’information d’entretien.
)Appuyez sur le bouton de remise à zéro ducompteur kilométrique journalier.
L’information d’entretien s’affiche quelques
secondes, puis disparaît.


A chaque mise du contact, le dépassement
de l’échéance est immédiatement signalé par
le clignotement de la clé et l’allumage fixe du
t
émoin Service
.

1
65
Contrôle de marche

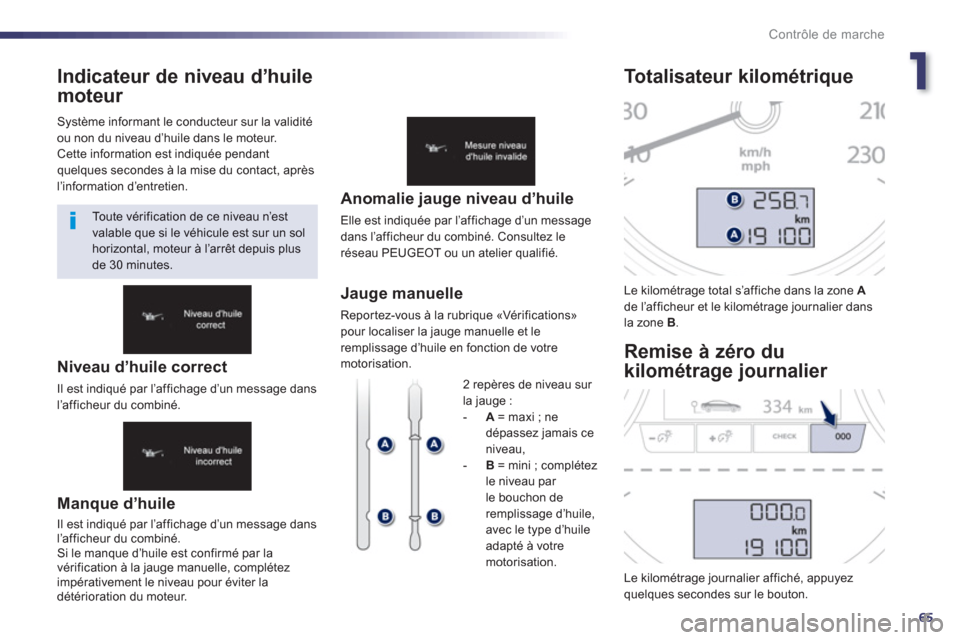

Indicateur de niveau d’huile
moteur

Manque d’huile
Il est indiqué par l’affichage d’un message dans
l’afficheur du combiné.
Si le manque d’huile est confirmé par la
vérification à la
jauge manuelle, complétez
impérativement le niveau pour éviter la
détérioration du moteur.
Anomalie jauge niveau d’huile
Elle est indiquée par l’affichage d’un messagedans l’afficheur du combiné. Consultez le réseau PEUGEOT ou un atelier qualifié.
Jauge manuelle
Reportez-vous à la rubrique «Vérifications»pour localiser la jauge manuelle et le remplissage d’huile en fonction de votre
motorisation. Le kilométra
ge total s’affiche dans la zone Ade l’afficheur et le kilométrage journalier dans
la zone B.
Le kilométrage journalier affiché, appuyezquelques secondes sur le bouton.


To t a l i s a t e u r k i l o m é t r ique

Remise à zéro du
kilométra
ge journalier
Système informant le conducteur sur la validitéou non du niveau d’huile dans le moteur.
Cette information est indiquée pendant
quelques secondes à la mise du contact, après
l’information d’entretien.
Toute vérification de ce niveau n’est
valable que si le véhicule est sur un solhorizontal, moteur à l’arrêt depuis plus de 30 minutes.
2 repères de niveau sur
la
jauge : -A = maxi ; ne
dépassez jamais ceniveau, - B
= mini ; complétez le niveau par le bouchon deremplissage d’huile, avec le type d’huile adapté à votre
motorisation.




Niveau d’huile correct

Il est indiqué par l’affichage d’un message dans
l’afficheur du combiné.

66
Contrôle de marche
Système vous donnant des informations
instantanées sur le parcours effectué (autonomie, consommation…).








Ordinateur de bord
Afficheur du combiné
Afficha
ges des données
)
Appuyez sur la commande au volant
,
pour afficher successivement les différents
onglets de l’ordinateur de bord.


- L’ o n
glet des informations
instantanées avec :


●
l’autonomie,

●
la consommation instantanée,

●
le compteur de temps du Stop & Start.





- L
’onglet du parcours «1»
avec :


●
la vitesse moyenne,
pour le premier parcours,

●
la consommation moyenne,

●
la distance
parcourue.



- L
’onglet du parcours «2»
avec :


●
la vitesse moyenne,
pour le second parcours,

●
la consommation moyenne,

●
la distance parcourue.
)
Ou sur l’extrémité de la commande
d’essuie-vitre.

1
67
Contrôle de marche

Remise à zéro du parcours
)Lorsque le parcours désiré est affiché, appuyez plus de deux secondes sur la commande ou effectuez un appui long sur
la molette de gauche des commandes au
volant.
Les parcours «1»
et «2»sont indépendants et
d’utilisation identique.
Le parcours «1»
permet d’effectuer, par exemple, des calculs journaliers, et le parcours
«2»des calculs mensuels.

S
ystème hybride actif, lorsque le parcours «2»
est affiché, appuyez plus de deux secondes sur la commande pour remettre l’historique à zéro.
Remise à zéro de
l’historique

68
Contrôle de marche
Si des tirets s’affichent durablementen roulant à la place des chiffres, consultez le réseau PEUGEOT ou un atelier qualifié.
Cette fonction ne s’affiche qu’à par tir de 30 km/h.
Cette valeur peut varier à la suite d’unchangement de conduite ou de relief, occasionnant une variation importante de la consommation instantanée.
Ordinateur de bord, quelques définitions …

Autonomie
(km ou miles)
Elle indique le nombre de kilomètres pouvant être encore
parcourus avec le carburant
restant dans le réservoir en
fonction de la consommation
moyenne des derniers kilomètres parcourus.
Dès que l’autonomie est inférieure à 30 km,
des tirets s’a
ffichent. Après un complément decarburant d’au moins 5 litres, l’autonomie est recalculée et s’affiche si elle dépasse 100 km.
Consommation instantanée
(l/100 km ou km/l ou mpg)C’est la quantité moyenne decarburant consommée depuis
quelques secondes.
Consommation moyenne
(l/100 km ou km/l ou mpg)C’est la quantité moyenne de
carburant consommée depuis
la dernière remise à zéro del’ordinateur.
Vitesse moyenne
(km/h ou mph)
C’est la vitesse moyenne calculée
depuis la dernière remise à zéro de
l’ordinateur (contact mis).

Le système hybride et son moteur électrique ne vous permettent pasd’avoir une plus grande autonomie,respectez les consignes de l’ordinateur de bord.
