49
508RXH_it_Chap01_controle-de-marche_ed01-2014
SpiaStatoCausa Azioni/Osservazioni
Controllo
dinamico di
stabilità
(CDS/ASR) lampeggiante.
La regolazione del CDS/ASR si
attiva. Il sistema ottimizza la motricità e permette di
migliorare la stabilità direzionale del veicolo, in caso di
perdita di aderenza o di traiettoria.
fissa. Il sistema CDS/ASR è in anomalia. Far verificare dalla rete PEUGEOT o da un riparatore
qualificato.
Sistema di
autodiagnosi
motore lampeggiante.
Anomalia del sistema di controllo
motore. Rischio di distruzione del catalizzatore.
Far verificare dalla rete PEUGEOT o da un riparatore
qualificato.
fissa. Anomalia del sistema
antinquinamento. La spia deve spegnersi all'avviamento del motore.
Se non si spegne, rivolgersi al più presto alla rete
PEUGEOT o ad un riparatore qualificato.
Livello minimo
del carburante fissa con lancetta
nella zona rossa. Alla prima accensione, nel serbatoio
restano circa
7
litri di carburante.
Da questo momento viene utilizzata
la riserva di carburante. Effettuare tassativamente un rifornimento di
carburante per evitare la panne.
Questa spia si riaccende ad ogni inserimento
del contatto e fino a quando non viene effettuato
un rifornimento con una quantità sufficiente di
carburante.
Evitare che il serbatoio rimanga senza carburante,
poiché questo potrebbe danneggiare i sistemi
antinquinamento e d'iniezione.
Antibloccaggio
delle ruote (ABS)
fissa.
Anomalia del sistema antibloccaggio
delle ruote. Il veicolo conserva una frenata classica.
Guidare con prudenza, a velocità moderata, e
rivolgersi al più presto alla rete PEUGEOT o ad un
riparatore qualificato.
1
Spie di funzionamento

50
Spia sul display del
quadro strumentiStato
Causa Azioni/Osservazioni
Pressione olio
motore fissa.
Anomalia del circuito di lubrificazione
del motore. È indispensabile fermarsi nelle migliori condizioni di
sicurezza.
Parcheggiare, disinserire il contatto e consultare la
rete PEUGEOT o un riparatore qualificato.
Carica batteria *fissa. Anomalia del circuito di carica della
batteria. La spia deve spegnersi all'avviamento del motore.
Se non si spegne rivolgersi alla rete PEUGEOT o ad
un riparatore qualificato.
Porta/e aperta/e accesa fissa e abbinata
ad un messaggio che
localizza la porta, se
la velocità è inferiore a
10


km/h.Una delle porte o il bagagliaio sono
rimasti aperti.
Chiudere la porta interessata.
accesa fissa, abbinata
ad un messaggio che
localizza la porta e
accompagnata da un
segnale acustico, se
la velocità è superiore
a 10
km/h.
* Secondo il Paese di commercializzazione.
Spie di funzionamento

51
508RXH_it_Chap01_controle-de-marche_ed01-2014
SpiaStatoCausa Azioni/Osservazioni
Airbag accesa
temporaneamente. Si accende per alcuni secondi e poi
si spegne all'inserimento del contatto. Deve spegnersi all'avviamento del motore.
Se non si spegne, consultare la rete PEUGEOT o un
riparatore qualificato.
fissa. Anomalia di uno dei sistemi Airbag
o pretensionatori pirotecnici delle
cinture di sicurezza. Far verificare dalla rete PEUGEOT o da un riparatore
qualificato.
Fari direzionali lampeggiante. Anomalia del sistema fari direzionali. Far verificare dalla rete PEUGEOT o da un riparatore
qualificato.
Cintura/e di
sicurezza non
allacciata/e e/o
volutamente
sganciata/e
accesa fissa, poi
lampeggiante,
accompagnata da
un segnale acustico
d'intensità crescente. Una cintura di sicurezza non è stata
allacciata o è stata volutamente
sganciata.
Tirare la cinghia della cintura di sicurezza ed inserire
l'estremità nel dispositivo d'aggancio.
Pneumatici
sgonfi fissa.
La pressione di una o più ruote è
insufficiente. Controllare la pressione dei pneumatici il più presto
possibile.
Questo controllo deve essere effettuato
preferibilmente a freddo.
+ lampeggiante poi
fissa, accompagnata
dall'accensione della
spia Service.Il sistema di sorveglianza della
pressione dei pneumatici è in
anomalia o una delle ruote non rileva
un captatore. La segnalazione pneumatici sgonfi non è più
garantita.
Far verificare il sistema dalla rete PEUGEOT o da un
riparatore qualificato.
1
Spie di funzionamento

52
Indicatore di temperatura
del liquido di
raffreddamento
Con il sistema ibrido attivo:
- n ella zona A , la temperatura è corretta,
-

n
ella zona B , la temperatura è
troppo elevata; la spia d'allarme
centralizzato
STOP si accende,
accompagnata da un segnale acustico e
da un messaggio sul display del quadro
strumenti.
Fermare tassativamente il veicolo nelle
migliori condizioni di sicurezza.
Attendere qualche minuto prima di spegnere il
motore.
Consultare la rete PEUGEOT o un riparatore
qualificato. Dopo alcuni minuti di guida, la temperatura
e la pressione salgono nel circuito di
raffreddamento.
Per ripristinare il livello:
F

a
ttendere il raffreddamento del motore,
F
s
vitare il tappo di due giri per far scendere
la pressione,
F
q
uando la pressione è scesa, togliere il
tappo,
F
r
ipristinare il livello fino alla tacca "MAXI".
All'inserimento del contatto o durante la guida,
indica la temperatura dell'olio motore.
Lancetta nella zona C, la temperatura è
corretta.
Lancetta nella zona D , la temperatura è troppo
elevata.
Diminuire la velocità per abbassarlo.
Indicatore di temperatura
dell'olio motore
Attenzione al rischio di ustioni
durante il riempimento del liquido di
raffreddamento. Non riempire oltre il
livello massimo (indicato sul serbatoio).
Spie di funzionamento

53
508RXH_it_Chap01_controle-de-marche_ed01-2014
* Secondo il Paese di destinazione.

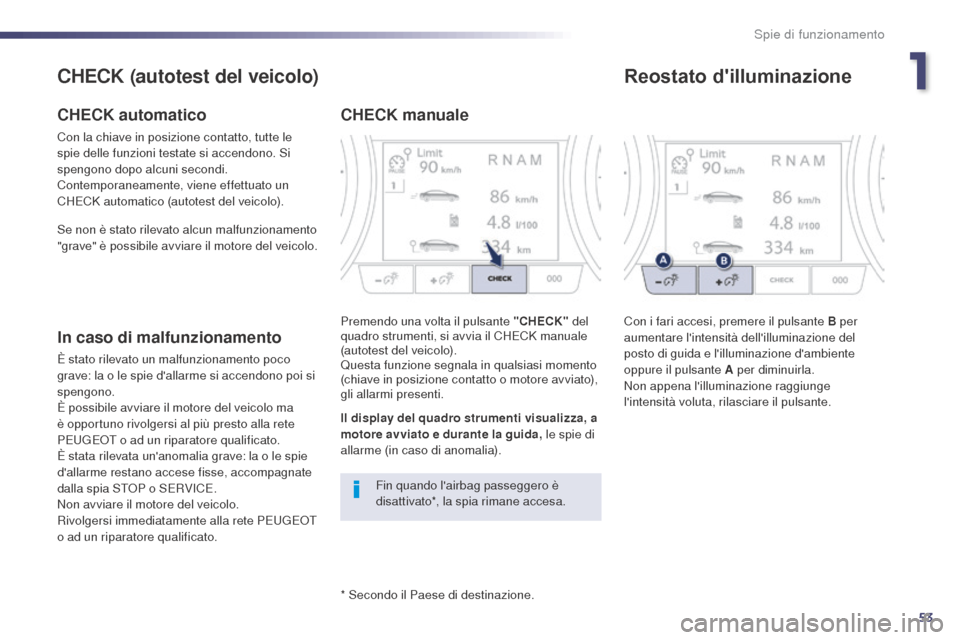

CHECK (autotest del veicolo)
CHECK automatico
Con la chiave in posizione contatto, tutte le
spie delle funzioni testate si accendono. Si
spengono dopo alcuni secondi.
Contemporaneamente, viene effettuato un
CHECK automatico (autotest del veicolo).
In caso di malfunzionamento
È stato rilevato un malfunzionamento poco
grave: la o le spie d'allarme si accendono poi si
spengono.
È possibile avviare il motore del veicolo ma
è opportuno rivolgersi al più presto alla rete
PEUGEOT o ad un riparatore qualificato.
È stata rilevata un'anomalia grave: la o le spie
d'allarme restano accese fisse, accompagnate
dalla spia STOP o SERVICE.
Non avviare il motore del veicolo.
Rivolgersi immediatamente alla rete PEUGEOT
o ad un riparatore qualificato.
CHECK manuale
Premendo una volta il pulsante "CHECK" del
quadro strumenti, si avvia il CHECK manuale
(autotest del veicolo).
Questa funzione segnala in qualsiasi momento
(chiave in posizione contatto o motore avviato),
gli allarmi presenti.
Fin quando l'airbag passeggero è
disattivato*, la spia rimane accesa.
Il display del quadro strumenti visualizza, a
motore avviato e durante la guida,
le spie di
allarme (in caso di anomalia).
Se non è stato rilevato alcun malfunzionamento
"grave" è possibile avviare il motore del veicolo.
Reostato d'illuminazione
Con i fari accesi, premere il pulsante B per
a umentare l'intensità dell'illuminazione del
posto di guida e l'illuminazione d'ambiente
oppure il pulsante


A per diminuirla.
Non appena l'illuminazione raggiunge
l'intensità voluta, rilasciare il pulsante.
1
Spie di funzionamento

54
Indicatore di manutenzione
Frequenza di revisione superiore
a 3 000 km
Ad ogni inserimento del contatto, sul display non
vengono visualizzate informazioni sulla manutenzione.
Sistema che indica al guidatore la scadenza
della prossima manutenzione da far effettuare
secondo il programma di manutenzione del
costruttore.
Questa scadenza è calcolata a partire
dall'ultimo azzeramento dell'indicatore.
È determinata da due parametri:
-
i
l chilometraggio percorso,
-
i

l tempo trascorso dall'ultima
manutenzione.
Frequenza di manutenzione
compresa tra 1 000 km e 3 000 km
Ad ogni inserimento del contatto, la chiave che
simboleggia le operazioni di manutenzione si accende per
5 secondi. La linea di visualizzazione del contachilometri
totalizzatore indica il numero di chilometri che si possono
ancora percorrere fino alla prossima manutenzione.
Esempio: si possono ancora percorrere 2 800 km fino alla
prossima manutenzione.
All'inserimento del contatto e per la durata di 5 secondi, il
display indica:
5 secondi dopo l'inserimento del contatto, la
chiave si spegne ; il contachilometri totalizzatore
torna a funzionare normalmente. Il display indica
allora il chilometraggio totale e parziale.
Frequenza di manutenzione
inferiore a 1 000 km
Esempio: si possono ancora percorrere
900 km fino alla prossima manutenzione.
All'inserimento del contatto e per la durata di
5 secondi, il display indica:
5 secondi dopo l'inserimento del contatto, il
contachilometri totalizzatore torna a funzionare
normalmente. La chiave rimane accesa , per
segnalare che a breve dovrà essere effettuata
una manutenzione.
L'accensione della chiave è
accompagnata da un messaggio sul
display del quadro strumenti.
Spie di funzionamento

55
508RXH_it_Chap01_controle-de-marche_ed01-2014
Dopo questa operazione, se si vuole
scollegare la batteria, bloccare le porte
del veicolo ed attendere almeno cinque
minuti, altrimenti l'azzeramento non
verrà preso in considerazione.Azzeramento dell'indicatore di
manutenzione
Dopo ogni manutenzione, l'indicatore di
manutenzione deve essere azzerato.
Richiamo dell'informazione di
manutenzione
In qualsiasi momento è possibile accedere
all'informazione di manutenzione.
F
P
remere il pulsante di azzeramento del
contachilometri parziale.
L

'informazione di manutenzione viene
visualizzata per qualche secondo, poi
scompare.
Se si effettua da soli la manutenzione del
veicolo:
F

i
nterrompere il contatto,
F
p
remere il pulsante di azzeramento del
contachilometri parziale e tenerlo premuto,
F
i
nserire il contatto; il display chilometrico
inizia un conteggio alla rovescia,
F
q
uando il display indica "=0"
, rilasciare
il pulsante; la chiave di manutenzione
sparisce.

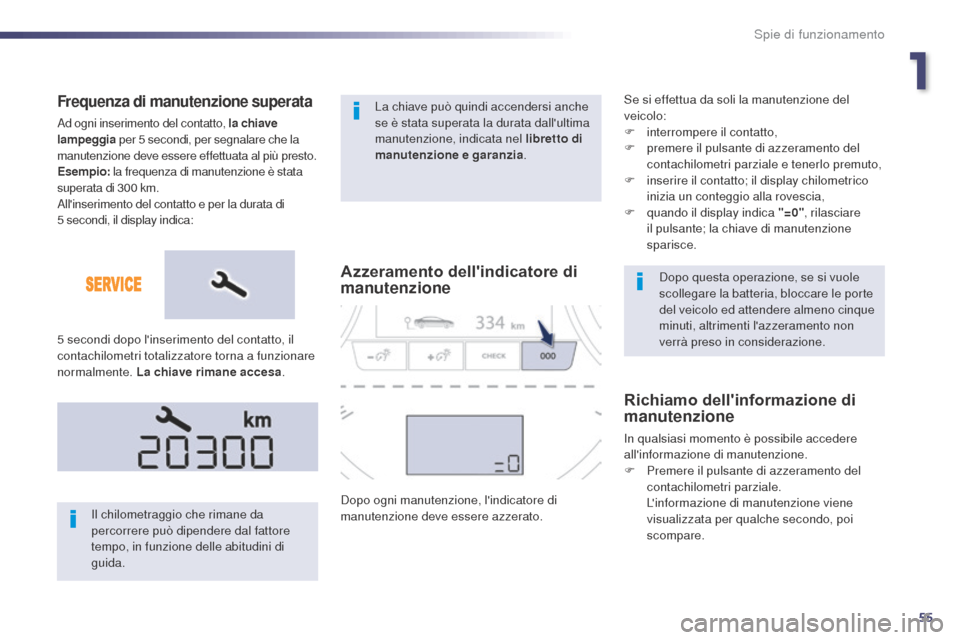

Frequenza di manutenzione superata
Ad ogni inserimento del contatto, la chiave
lampeggia per 5 secondi, per segnalare che la
manutenzione deve essere effettuata al più presto.
Esempio: la frequenza di manutenzione è stata
superata di 300 km.
All'inserimento del contatto e per la durata di
5 secondi, il display indica:
5 secondi dopo l'inserimento del contatto, il
contachilometri totalizzatore torna a funzionare
normalmente. La chiave rimane accesa .
Il chilometraggio che rimane da
percorrere può dipendere dal fattore
tempo, in funzione delle abitudini di
guida. La chiave può quindi accendersi anche
se è stata superata la durata dall'ultima
manutenzione, indicata nel libretto di
manutenzione e garanzia
.
1
Spie di funzionamento

56
Indicatore di livello dell'olio motore*
Mancanza d'olio
È indicata dalla visualizzazione del messaggio
"Livello dell'olio non corretto" sul quadro
strumenti, accompagnata dall'accensione della
spia Service e da un segnale sonoro.
Se la mancanza d'olio è confermata dalla
verifica sull'astina manuale, ripristinare
tassativamente il livello per evitare danni al
motore.
Attenersi alla rubrica " Verifica dei livelli".
Malfunzionamento dell'indicatore di livello
È segnalato dalla visualizzazione del
messaggio "Misura livello dell'olio non valida"
sul quadro strumenti.
Rivolgersi alla rete PEUGEOT o ad un
riparatore qualificato.
In caso di malfunzionamento dell'astina di
livello elettrica, il livello dell'olio motore non è
più sorvegliato.
Se il sistema è in anomalia, occorre controllare
il livello dell'olio motore con l'astina manuale
situata nel vano motore.Il chilometraggio totale viene visualizzato nella
zona A del display e il chilometraggio parziale
nella zona B
.
Quando è visualizzato il chilometraggio parziale,
premere il pulsante per alcuni secondi.
Contachilometri totalizzatore
Azzeramento del
chilometraggio parziale
Sulle versioni equipaggiate di astina di livello elettrica, la conformità del livello dell'olio motore appare per
alcuni secondi sul quadro strumenti, all'inserimento del contatto, dopo l'informazione di manutenzione. La verifica del livello dell'olio è valida
solo se il veicolo si trova su terreno
piano, con il motore spento da almeno
30 minuti.
Livello dell'olio corretto
Consultare la rubrica " Verifica dei
livelli".
* Secondo la versione.
Spie di funzionamento

57
508RXH_it_Chap01_controle-de-marche_ed01-2014

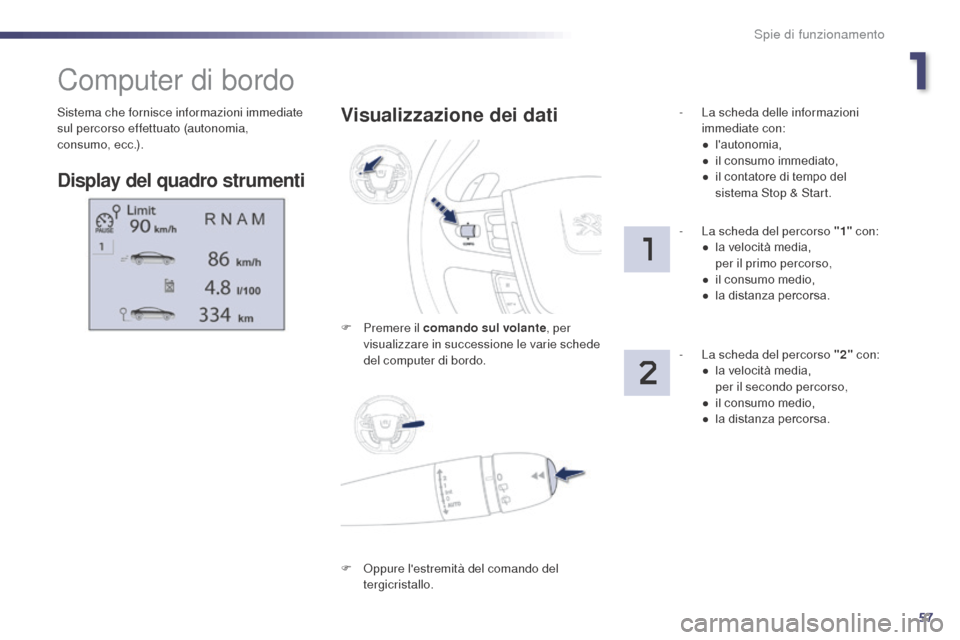

Sistema che fornisce informazioni immediate
sul percorso effettuato (autonomia,
consumo,

ecc.).
Computer di bordo
Display del quadro strumenti
Visualizzazione dei dati
F Premere il comando sul volante , per
visualizzare in successione le varie schede
del computer di bordo. -

L
a scheda delle informazioni
immediate con:
●
l
'autonomia,
●
i
l consumo immediato,
●
i
l contatore di tempo del
sistema Stop & Start.
-
L
a scheda del percorso "1"
con:
●
l
a velocità media,
p

er il primo percorso,
●
i
l consumo medio,
●
l
a distanza percorsa.
-
L
a scheda del percorso "2" con:
●

l
a velocità media,
p

er il secondo percorso,
●

i
l consumo medio,
●

l
a distanza percorsa.
F

O
ppure l'estremità del comando del
tergicristallo.
1
Spie di funzionamento

58
Azzeramento del percorso
F Quando il percorso desiderato è visualizzato, premere per almeno
due


secondi il comando oppure premere
a lungo la rotella di comando situata sulla
sinistra del volante.
I percorsi "1" e "2" sono indipendenti e di
utilizzo identico.
Il percorso " 1" permette di effettuare,
ad esempio, dei calcoli giornalieri, ed il
percorso
"2" dei calcoli mensili.
Con il sistema ibrido attivo, quando viene
visualizzato il percorso "2", premere per
almeno due secondi il comando per azzerare
lo storico.
Azzeramento dello
storico
Spie di funzionamento
