SNABB HJÄLP
7

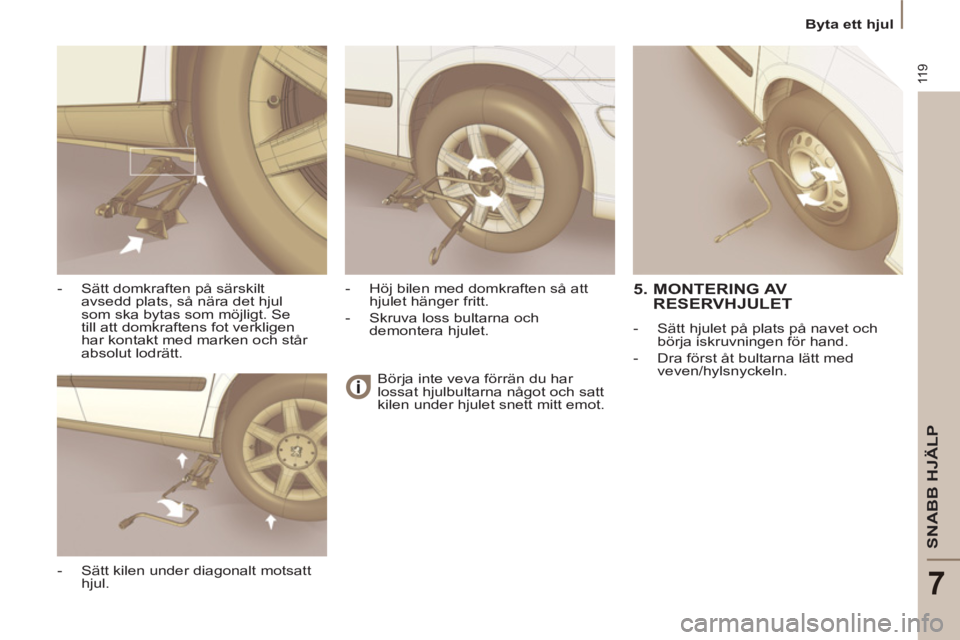

Byta ett hjul
Börja inte veva förrän du har
lossat hjulbultarna något och satt
kilen under hjulet snett mitt emot.





- Sätt domkraften på särskilt
avsedd plats, så nära det hjul
som ska bytas som möjligt. Se
till att domkraftens fot verkligen
har kontakt med marken och står
absolut lodrätt.

- Sätt kilen under diagonalt motsatt
hjul.
- Höj bilen med domkraften så att
hjulet hänger fritt.

- Skruva loss bultarna och
demontera hjulet.

5. MONTERING AV
RESERVHJULET


- Sätt hjulet på plats på navet och
börja iskruvningen för hand.

- Dra först åt bultarna lätt med
veven/hylsnyckeln.

120

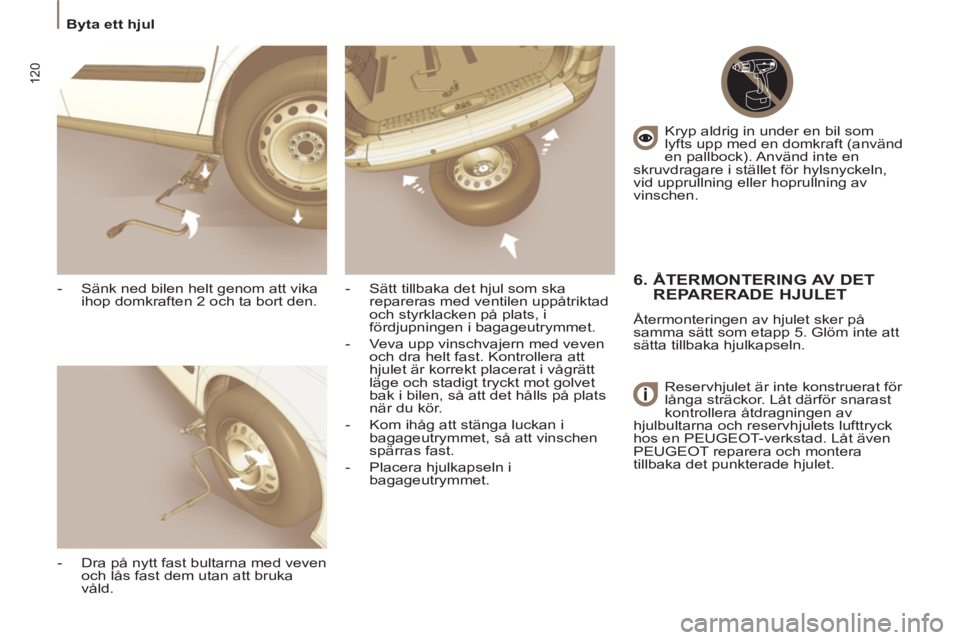

Byta ett hjul

- Sänk ned bilen helt genom att vika
ihop domkraften 2 och ta bort den.

- Dra på nytt fast bultarna med veven
och lås fast dem utan att bruka
våld.
- Sätt tillbaka det hjul som ska
repareras med ventilen uppåtriktad
och styrklacken på plats, i
fördjupningen i bagageutrymmet.
- Veva upp vinschvajern med veven
och dra helt fast. Kontrollera att
hjulet är korrekt placerat i vågrätt
läge och stadigt tryckt mot golvet
bak i bilen, så att det hålls på plats
när du kör.

- Kom ihåg att stänga luckan i
bagageutrymmet, så att vinschen
spärras fast.

- Placera hjulkapseln i
bagageutrymmet. Kryp aldrig in under en bil som
lyfts upp med en domkraft (använd
en pallbock). Använd inte en
skruvdragare i stället för hylsnyckeln,
vid upprullning eller hoprullning av
vinschen.


6. ÅTERMONTERING AV DET
REPARERADE HJULET
Återmonteringen av hjulet sker på
samma sätt som etapp 5. Glöm inte att
sätta tillbaka hjulkapseln.
Reservhjulet är inte konstruerat för
långa sträckor. Låt därför snarast
kontrollera åtdragningen av
hjulbultarna och reservhjulets lufttryck
hos en PEUGEOT-verkstad. Låt även
PEUGEOT reparera och montera
tillbaka det punkterade hjulet.

121
SNABB HJÄLP
7
Byta en lampa
BYTA EN LAMPA


Hantera lamporna med en torr
tygtrasa.
Du kommer lättare åt lamporna på
högra sidan, om du tar bort spolarröret
och locket till säkringshållaren.
Högtryckstvätt: vid användning av
högtryckstvätt får du inte insistera
på strålkastarna, ljusen eller deras
omkrets, för att inte skada deras
skyddslack och tätning.
2 - Helljus
H7-55 W eller xenonlampa.



- Vrid ett kvarts varv åt vänster det
skyddslock som motsvarar den
felaktiga lampan och ta bort det.

- Koppla ur anslutningen.

- Tryck på änden av fästdonet för att
få loss det. Byt ut lampan.
Försäkra dig vid återmonteringen om
att inställningshacken är rätt placerade
och att fästdonet sitter stadigt fast.


- Koppla in anslutningen på nytt.

- Montera tillbaka skyddslocket och vrid
det sedan ett kvarts varv åt höger.

3 - Dimstrålkastare
H1-55 3 W.

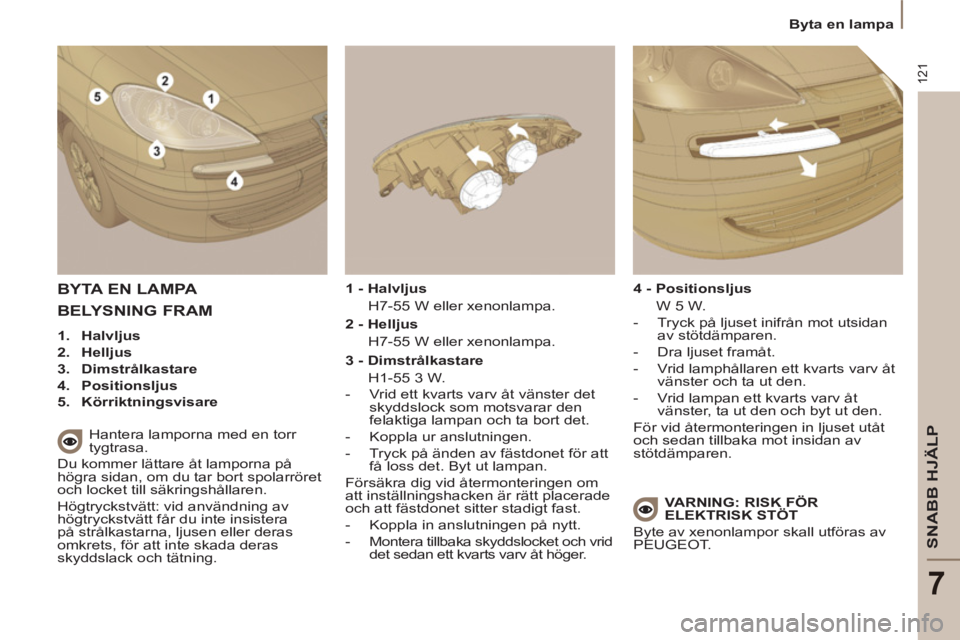

BELYSNING FRAM



1.
Halvljus


2.
Helljus


3.
Dimstrålkastare


4.
Positionsljus


5.
Körriktningsvisare


1 - Halvljus
H7-55 W eller xenonlampa.


4 - Positionsljus
W 5 W.


- Tryck på ljuset inifrån mot utsidan
av stötdämparen.

- Dra ljuset framåt.

- Vrid lamphållaren ett kvarts varv åt
vänster och ta ut den.

- Vrid lampan ett kvarts varv åt
vänster, ta ut den och byt ut den.
För vid återmonteringen in ljuset utåt
och sedan tillbaka mot insidan av
stötdämparen.




VARNING: RISK FÖR
ELEKTRISK STÖT

Byte av xenonlampor skall utföras av
PEUGEOT .

122
Byta en lampa

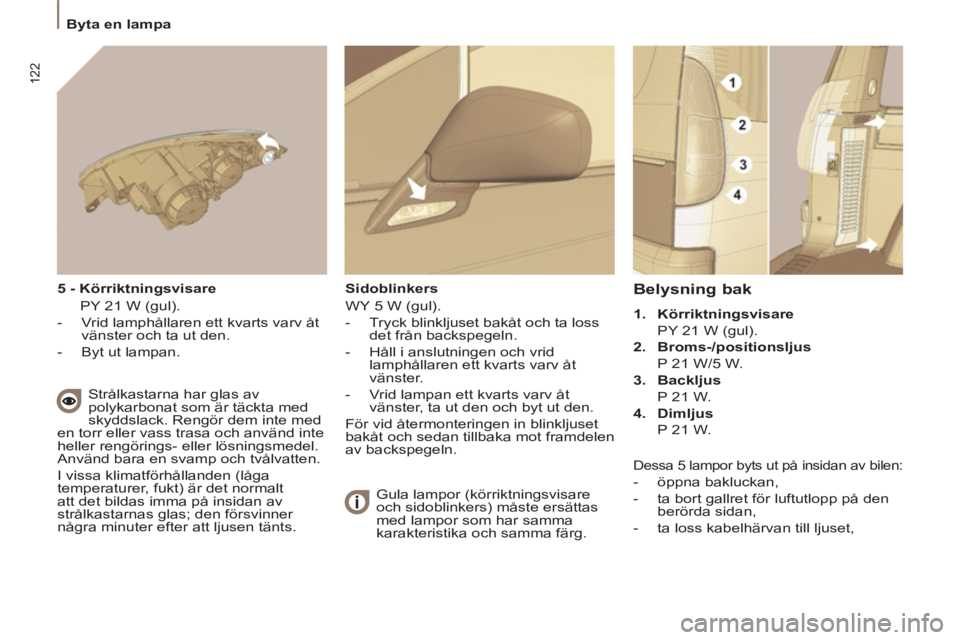

Belysning bak



1.
Körriktningsvisare

PY 21 W (gul).

2.
Broms-/positionsljus

P 21 W/5 W.

3.
Backljus

P 21 W.

4.
Dimljus

P 21 W.
5 - Körriktningsvisare
PY 21 W (gul).


- Vrid lamphållaren ett kvarts varv åt
vänster och ta ut den.

- Byt ut lampan.


Strålkastarna har glas av
polykarbonat som är täckta med
skyddslack. Rengör dem inte med
en torr eller vass trasa och använd inte
heller rengörings- eller lösningsmedel.
Använd bara en svamp och tvålvatten.
I vissa klimatförhållanden (låga
temperaturer, fukt) är det normalt
att det bildas imma på insidan av
strålkastarnas glas; den försvinner
några minuter efter att ljusen tänts.
Sidoblinkers
WY 5 W (gul).


- Tryck blinkljuset bakåt och ta loss
det från backspegeln.

- Håll i anslutningen och vrid
lamphållaren ett kvarts varv åt
vänster.

- Vrid lampan ett kvarts varv åt
vänster, ta ut den och byt ut den.
För vid återmonteringen in blinkljuset
bakåt och sedan tillbaka mot framdelen
av backspegeln.


Gula lampor (körriktningsvisare
och sidoblinkers) måste ersättas
med lampor som har samma
karakteristika och samma färg.


Dessa 5 lampor byts ut på insidan av bilen:



- öppna bakluckan,

- ta bort gallret för luftutlopp på den
berörda sidan,

- ta loss kabelhärvan till ljuset,

123
SNABB HJÄLP
7
Byta en lampa

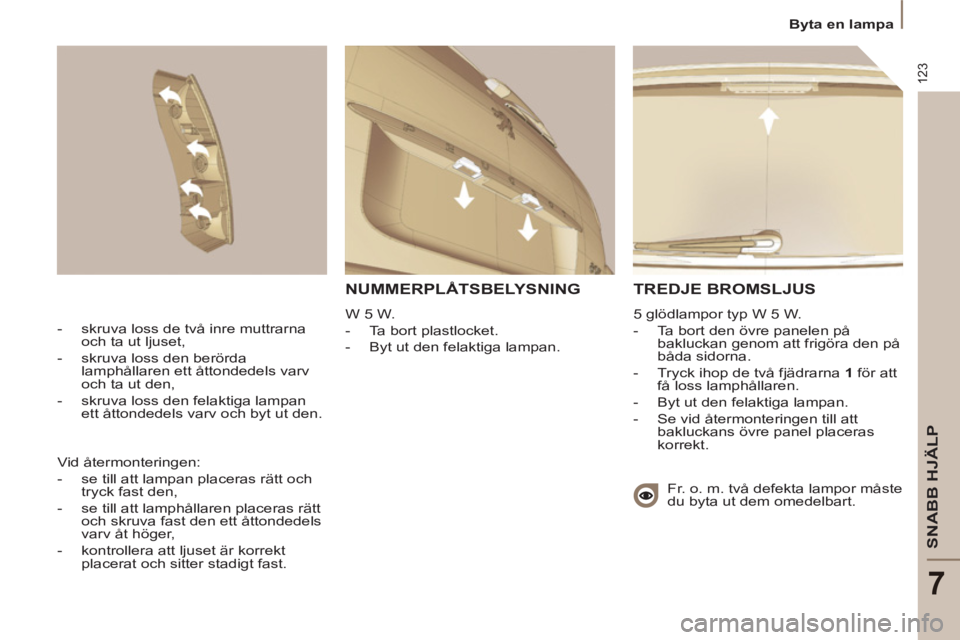

TREDJE BROMSLJUS

5 glödlampor typ W 5 W.


- Ta bort den övre panelen på
bakluckan genom att frigöra den på
båda sidorna.

- Tryck ihop de två fjädrarna 1
för att
få loss lamphållaren.

- Byt ut den felaktiga lampan.

- Se vid återmonteringen till att
bakluckans övre panel placeras
korrekt.
- skruva loss de två inre muttrarna
och ta ut ljuset,

- skruva loss den berörda
lamphållaren ett åttondedels varv
och ta ut den,

- skruva loss den felaktiga lampan
ett åttondedels varv och byt ut den.
Fr. o. m. två defekta lampor måste
du byta ut dem omedelbart. Vid återmonteringen:


- se till att lampan placeras rätt och
tryck fast den,

- se till att lamphållaren placeras rätt
och skruva fast den ett åttondedels
varv åt höger,

- kontrollera att ljuset är korrekt
placerat och sitter stadigt fast.



NUMMERPLÅTSBELYSNING

W 5 W.


- Ta bort plastlocket.

- Byt ut den felaktiga lampan.

124


Byta en säkring

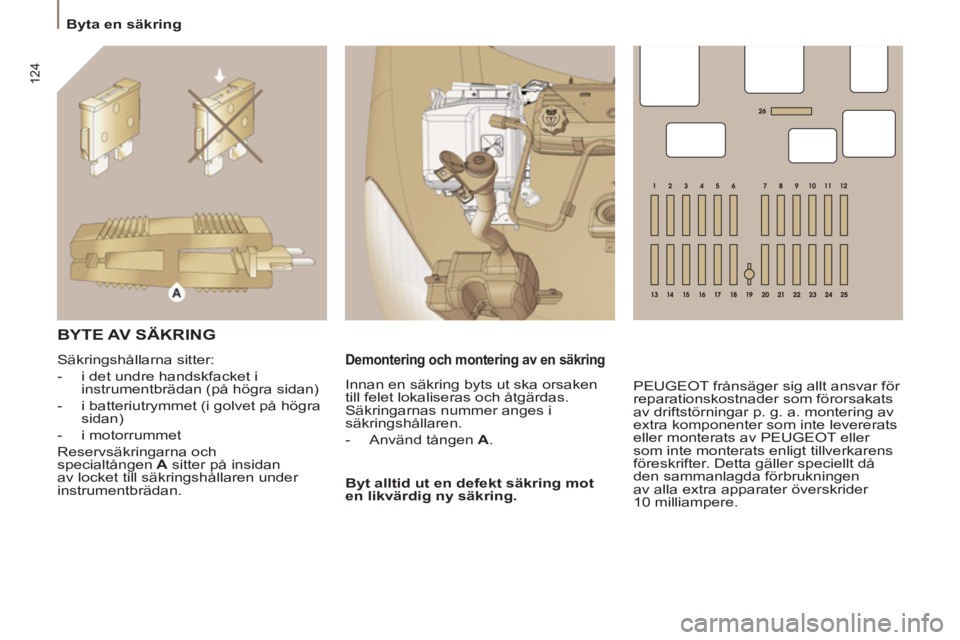

BYTE AV SÄKRING

Säkringshållarna sitter:


- i det undre handskfacket i
instrumentbrädan (på högra sidan)

- i batteriutrymmet (i golvet på högra
sidan)

- i motorrummet
Reservsäkringarna och
specialtången A
sitter på insidan
av locket till säkringshållaren under
instrumentbrädan. Innan en säkring byts ut ska orsaken
till felet lokaliseras och åtgärdas.
Säkringarnas nummer anges i
säkringshållaren.


- Använd tången A
.

Byt alltid ut en defekt säkring mot
en likvärdig ny säkring.


Demontering och montering av en säkring

PEUGEOT frånsäger sig allt ansvar för
reparationskostnader som förorsakats
av driftstörningar p. g. a. montering av
extra komponenter som inte levererats
eller monterats av PEUGEOT eller
som inte monterats enligt tillverkarens
föreskrifter. Detta gäller speciellt då
den sammanlagda förbrukningen
av alla extra apparater överskrider
10 milliampere.

125
SNABB HJÄLP
7


Byta en säkring


SÄKRINGAR I INSTRUMENTBRÄDAN



- Öppna det undre handskfacket på högra sidan.

- Dra i handtaget för att öppna locket och komma åt säkringarna.


Nr



Styrka
(Ampere)


Säkrad strömkrets



1



15

Bakrutetorkare.


2


- Används inte.


3



5

Styrbox för krockkuddssystem.


4



10

Rattvinkelgivare, diagnosuttag, ESP-givare, manuell luftkonditionering, kopplingskontakt,
strålkastarhöjd, pump för partikelfi lter, inre backspegel med automatisk avbländning.


5



30

Elstyrda backspeglar, motor till passagerarens fönsterhiss, soltak rad 1.


6



30

Strömmatning till fönsterhissar fram.


7



5

Taklampor, belysning i handskfack, belysning för makeupspeglar, belysning för videoskärm rad 2.


8



20

Flerfunktionsdisplay, larmsiren stöldskydd, bilradio, CD-växlare, radiotelefon, styrbox tillsatsämne
diesel, styrbox för detektering av lågt däcktryck, styrbox modul för skjutdörrar.


9



30

Cigarrettändare.


10



15

Omkopplare under ratten, styrbox för släpvagn.


11



15

Diagnosuttag, rattlåskontakt, automatlåda (4 växellägen).


12



15

Styrbox för lagring av förarsätet, elstyrt passagerarsäte, styrbox för krockkuddssystem, styrbox
för parkeringshjälp, knappar för sidoskjutdörrar, handsfreeutrustning, automatlåda (6 växellägen).


13



5

Motorstyrbox, styrbox för släpvagn.


14



15

Regnsensor, automatisk luftkonditionering, instrumenttavla, soltak, styrbox kontrollampor för
vägmätare, reglage radio/telematik.


15



30

Låsning passagerarens dörrlås.


16



30

Låsning/upplåsning öppningar.


17



40

Eluppvärmd bakruta.

126


Byta en säkring


SÄKRINGAR I
SÄKR
ATTERIUTRYMMET BAT


Säkringshållare

Du kommer åt säkringarna i
batteriutrymmet, i golvet framför stolen
på den högra sidan så här:


- lyft bort locket

Efter byte bör du se till att locket
sitter ordentligt fast.

127
SNABB HJÄLP


Byta en säkring

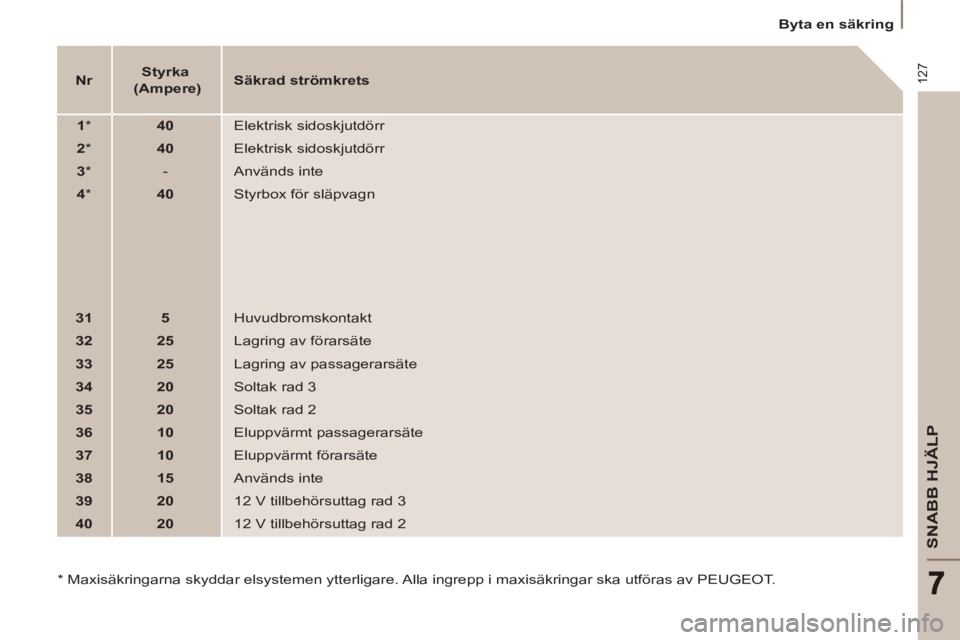

Nr



Styrka
(Ampere)


Säkrad strömkrets



1

*


40

Elektrisk sidoskjutdörr


2

*


40

Elektrisk sidoskjutdörr


3

*

- Används inte


4

*


40

Styrbox för släpvagn


31



5

Huvudbromskontakt


32



25

Lagring av förarsäte


33



25

Lagring av passagerarsäte


34



20

Soltak rad 3


35



20

Soltak rad 2


36



10

Eluppvärmt passagerarsäte


37



10

Eluppvärmt förarsäte


38



15

Används inte


39



20

12 V tillbehörsuttag rad 3


40



20

12 V tillbehörsuttag rad 2

* Maxisäkringarna skyddar elsystemen ytterligare. Alla ingrepp i maxisäkringar ska utföras av PEUGEOT.

128


Byta en säkring



Säkringshållare

Du kommer åt säkringarna i
motorrummet (till vänster om
kylvätskebehållaren) så här:


- lyft bort locket

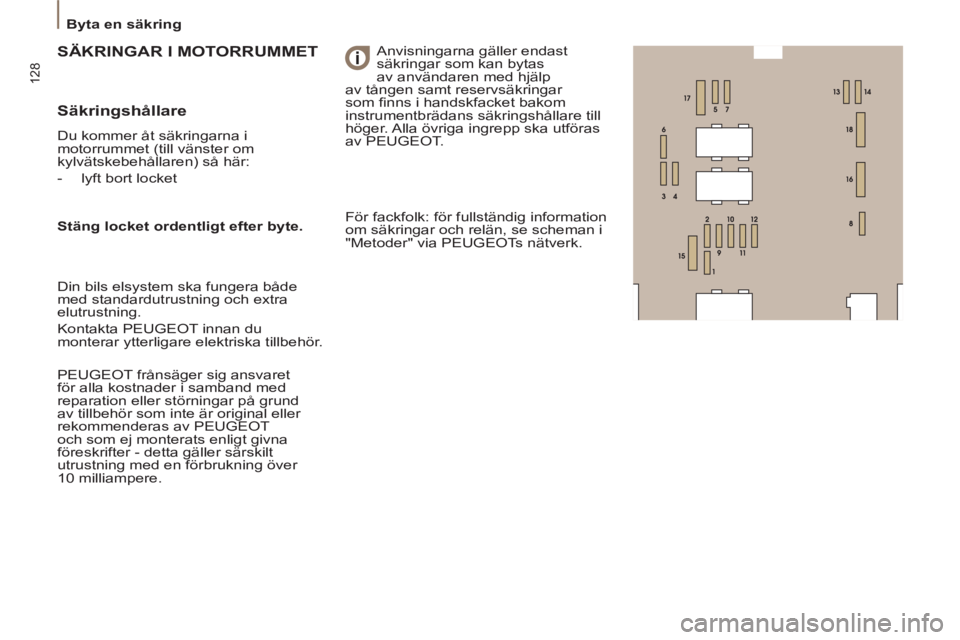

SÄKRINGAR I MOTORRUMMET
SÄKR
Anvisningarna gäller endast
säkringar som kan bytas
av användaren med hjälp
av tången samt reservsäkringar
som fi nns i handskfacket bakom
instrumentbrädans säkringshållare till
höger. Alla övriga ingrepp ska utföras
av PEUGEOT.

Stäng locket ordentligt efter byte.

Din bils elsystem ska fungera både
med standardutrustning och extra
elutrustning.
Kontakta PEUGEOT innan du
monterar ytterligare elektriska tillbehör.


PEUGEOT frånsäger sig ansvaret
för alla kostnader i samband med
reparation eller störningar på grund
av tillbehör som inte är original eller
rekommenderas av PEUGEOT
och som ej monterats enligt givna
föreskrifter - detta gäller särskilt
utrustning med en förbrukning över
10 milliampere. För fackfolk: för fullständig information
om säkringar och relän, se scheman i
"Metoder" via PEUGEOTs nätverk.
