Page 121 of 234
11 9
SZYBKA POMOC
7

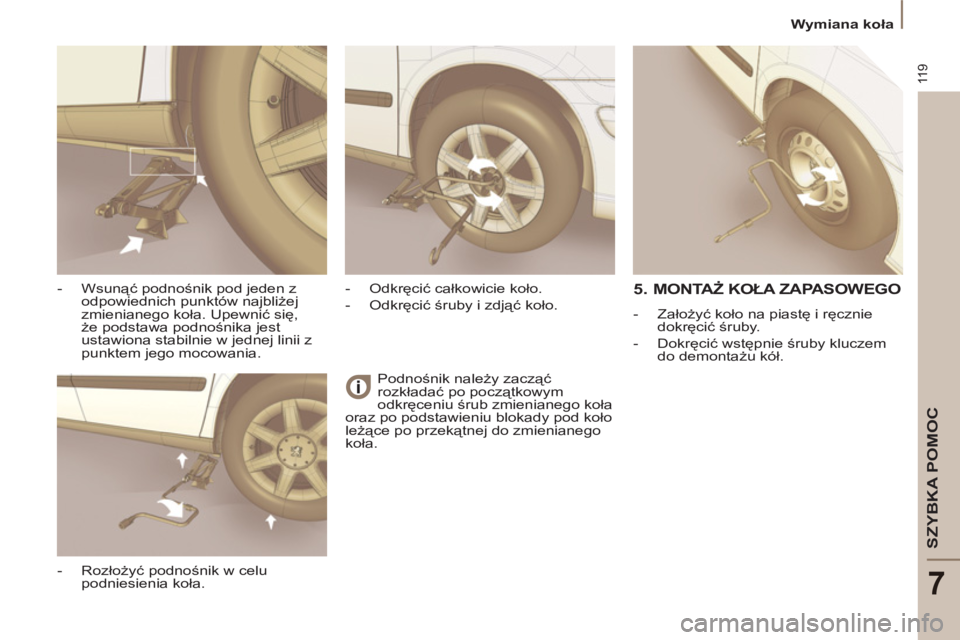

Wymiana koła
Podnośnik należy zacząć
rozkładać po początkowym
odkręceniu śrub zmienianego koła
oraz po podstawieniu blokady pod koło
leżące po przekątnej do zmienianego
koła.
- Wsunąć podnośnik pod jeden z
odpowiednich punktów najbliżej
zmienianego koła. Upewnić się,
że podstawa podnośnika jest
ustawiona stabilnie w jednej linii z
punktem jego mocowania.
- Rozłożyć podnośnik w celu
podniesienia koła.
- Odkręcić całkowicie koło.
- Odkręcić śruby i zdjąć koło.
5. MONTAŻ KOŁA ZAPASOWEGO
- Założyć koło na piastę i ręcznie
dokręcić śruby.
- Dokręcić wstępnie śruby kluczem
do demontażu kół.
Page 122 of 234
120

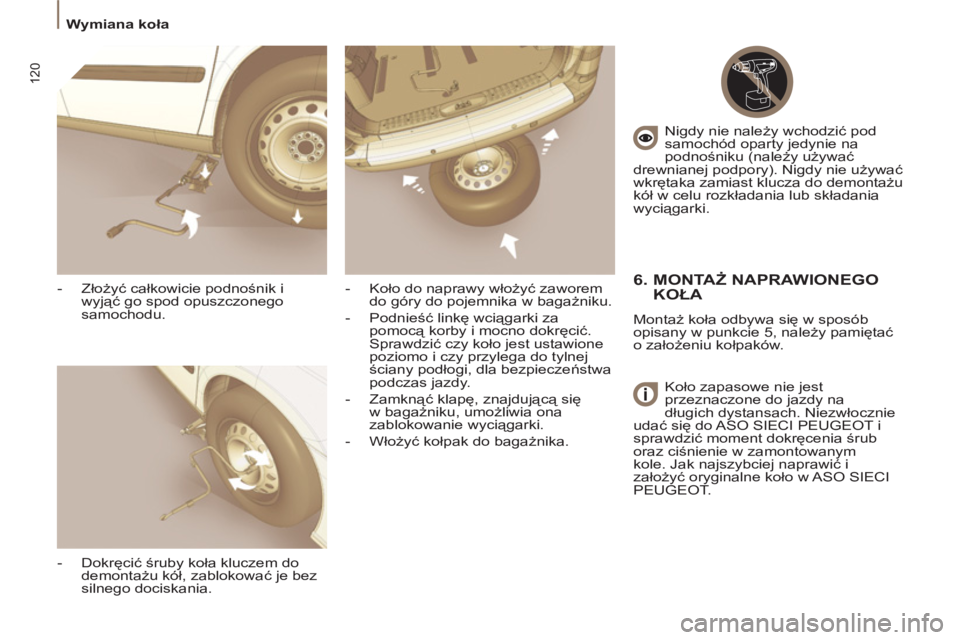

Wymiana koła
- Złożyć całkowicie podnośnik i
wyjąć go spod opuszczonego
samochodu.
- Dokręcić śruby koła kluczem do
demontażu kół, zablokować je bez
silnego dociskania.
- Koło do naprawy włożyć zaworem
do góry do pojemnika w bagażniku.
- Podnieść linkę wciągarki za
pomocą korby i mocno dokręcić.
Sprawdzić czy koło jest ustawione
poziomo i czy przylega do tylnej
ściany podłogi, dla bezpieczeństwa
podczas jazdy.
- Zamknąć klapę, znajdującą się
w bagażniku, umożliwia ona
zablokowanie wyci
ągarki.
- Włożyć kołpak do bagażnika. Nigdy nie należy wchodzić pod
samochód oparty jedynie na
podnośniku (należy używać
drewnianej podpory). Nigdy nie używać
wkrętaka zamiast klucza do demontażu
kół w celu rozkładania lub składania
wyciągarki.
6. MONTAŻ NAPRAWIONEGO
KOŁA
Montaż koła odbywa się w sposób
opisany w punkcie 5, należy pamiętać
o założeniu kołpaków.
Koło zapasowe nie jest
przeznaczone do jazdy na
długich dystansach. Niezwłocznie
udać się do ASO SIECI PEUGEOT i
sprawdzić moment dokręcenia śrub
oraz ciśnienie w zamontowanym
kole. Jak najszybciej naprawić i
założyć oryginalne koło w ASO SIECI
PEUGEOT.
Page 123 of 234
121
SZYBKA POMOC
7

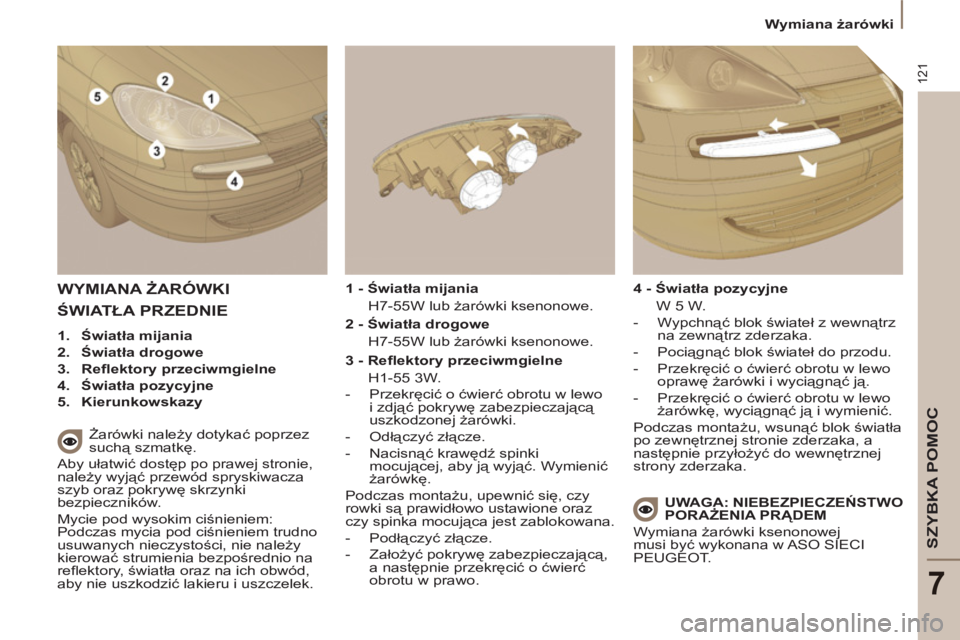

Wymiana żarówki
WYMIANA ŻARÓWKI
Żarówki należy dotykać poprzez
suchą szmatkę.
Aby ułatwić dostęp po prawej stronie,
należy wyjąć przewód spryskiwacza
szyb oraz pokrywę skrzynki
bezpieczników.
Mycie pod wysokim ciśnieniem:
Podczas mycia pod ciśnieniem trudno
usuwanych nieczystości, nie należy
kierować strumienia bezpośrednio na
refl ektory, światła oraz na ich obwód,
aby nie uszkodzić lakieru i uszczelek.
2 - Światła drogowe
H7-55W lub żarówki ksenonowe.
- Przekręcić o ćwierć obrotu w lewo
i zdjąć pokrywę zabezpieczającą
uszkodzonej żarówki.
- Odłączyć złącze.
- Nacisnąć krawędź spinki
mocującej, aby ją wyjąć. Wymienić
żarówkę.
Podczas montażu, upewnić się, czy
rowki są prawidłowo ustawione oraz
czy spinka mocująca jest zablokowana.
- Podłączyć złącze.
- Założyć pokrywę zabezpieczającą,
a następnie przekręcić o ćwierć
obrotu w prawo.
3 - Refl ektory przeciwmgielne
H1-55 3W.
ŚWIATŁA PRZEDNIE
1.
Światła mijania
2. Światła drogowe
3. Refl ektory przeciwmgielne
4. Światła pozycyjne
5. Kierunkowskazy
1 - Światła mijania
H7-55W lub żarówki ksenonowe.
4 - Światła pozycyjne
W 5 W.
- Wypchnąć blok świateł z wewnątrz
na zewnątrz zderzaka.
- Pociągnąć blok świateł do przodu.
- Przekręcić o ćwierć obrotu w lewo
oprawę żarówki i wyciągnąć ją.
- Przekręcić o ćwierć obrotu w lewo
żarówkę, wyciągnąć ją i wymienić.
Podczas montażu, wsunąć blok światła
po zewnętrznej stronie zderzaka, a
następnie przyłożyć do wewnętrznej
strony zderzaka.
UWAGA: NIEBEZPIECZEŃSTWO
PORAŻENIA PRĄDEM
Wymiana żarówki ksenonowej
musi być wykonana w ASO SIECI
PEUGEOT .
Page 124 of 234
122

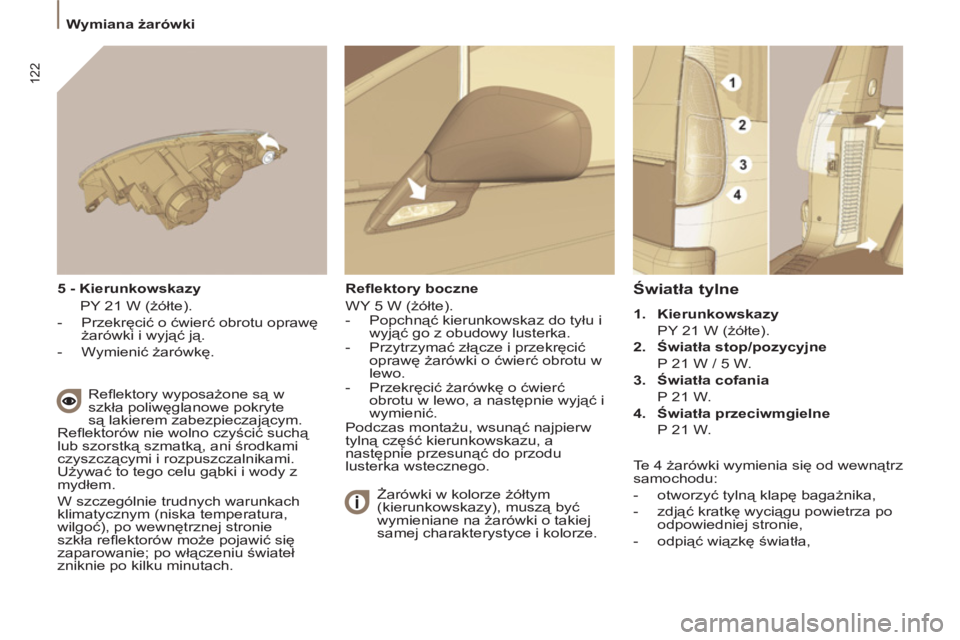

Wymiana żarówki
Światła tylne
1.
Kierunkowskazy
PY 21 W (żółte).
2.
Światła stop/pozycyjne
P 21 W / 5 W.
3.
Światła cofania
P 21 W.
4.
Światła przeciwmgielne
P 21 W.
5 - Kierunkowskazy
PY 21 W (żółte).
- Przekręcić o ćwierć obrotu oprawę
żarówki i wyjąć ją.
- Wymienić żarówkę.
Refl ektory wyposażone są w
szkła poliwęglanowe pokryte
są lakierem zabezpieczającym.
Refl ektorów nie wolno czyścić
suchą
lub szorstką szmatką, ani środkami
czyszczącymi i rozpuszczalnikami.
Używać to tego celu gąbki i wody z
mydłem.
W szczególnie trudnych warunkach
klimatycznym (niska temperatura,
wilgoć), po wewnętrznej stronie
szkła refl ektorów może pojawić się
zaparowanie; po włączeniu świateł
zniknie po kilku minutach.
Refl ektory boczne
WY 5 W (żółte).
- Popchnąć kierunkowskaz do tyłu i
wyjąć go z obudowy lusterka.
- Przytrzymać złącze i przekręcić
oprawę żarówki o ćwierć obrotu w
lewo.
- Przekręcić żarówkę
o ćwierć
obrotu w lewo, a następnie wyjąć i
wymienić.
Podczas montażu, wsunąć najpierw
tylną część kierunkowskazu, a
następnie przesunąć do przodu
lusterka wstecznego.
Żarówki w kolorze żółtym
(kierunkowskazy), muszą być
wymieniane na żarówki o takiej
samej charakterystyce i kolorze.
Te 4 żarówki wymienia się od wewnątrz
samochodu:
- otworzyć tylną klapę bagażnika,
- zdjąć kratkę wyciągu powietrza po
odpowiedniej stronie,
- odpiąć wiązkę światła,
Page 125 of 234
123
SZYBKA POMOC
7
Wymiana żarówki

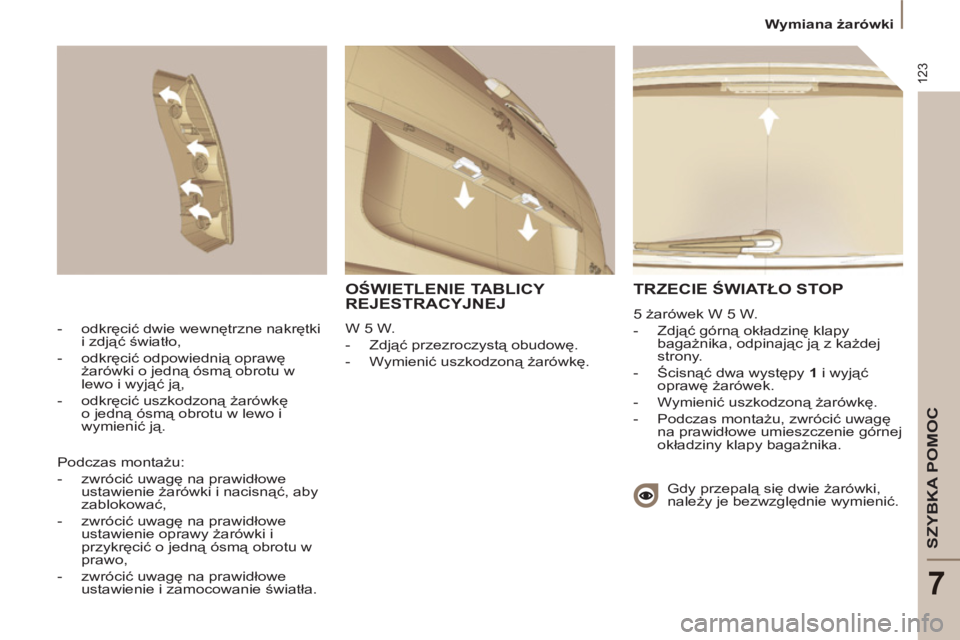

TRZECIE ŚWIATŁO STOP
5 żarówek W 5 W.
- Zdjąć górną okładzinę klapy
bagażnika, odpinając ją z każdej
strony.
- Ścisnąć dwa występy 1
i wyjąć
oprawę żarówek.
- Wymienić uszkodzoną żarówkę.
- Podczas montażu, zwrócić uwagę
na prawidłowe umieszczenie górnej
okładziny klapy bagażnika.
- odkręcić dwie wewnętrzne nakrętki
i zdjąć światło,
- odkręcić odpowiednią oprawę
ż
arówki o jedną ósmą obrotu w
lewo i wyjąć ją,
- odkręcić uszkodzoną żarówkę
o jedną ósmą obrotu w lewo i
wymienić ją.
Gdy przepalą się dwie żarówki,
należy je bezwzględnie wymienić. Podczas montażu:
- zwrócić uwagę na prawidłowe
ustawienie żarówki i nacisnąć, aby
zablokować,
- zwrócić uwagę na prawidłowe
ustawienie oprawy żarówki i
przykręcić o jedną ósmą obrotu w
prawo,
- zwrócić uwagę na prawidłowe
ustawienie i zamocowanie światła.
OŚWIETLENIE TABLICY
REJESTRACYJNEJ
W 5 W.
- Zdjąć przezroczystą obudowę.
- Wymienić uszkodzoną żarówkę.
Page 126 of 234
124

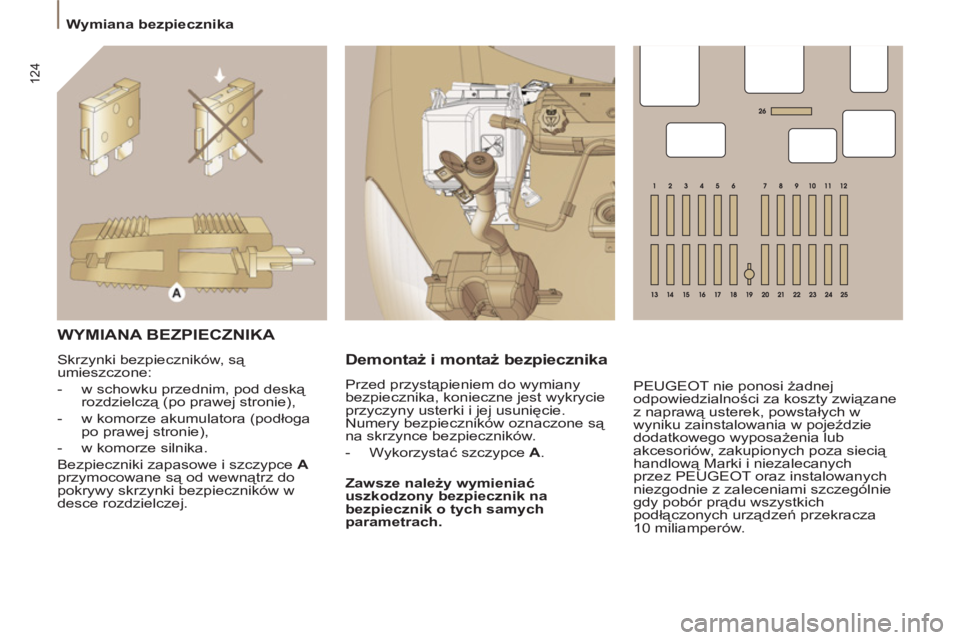

Wymiana bezpiecznika
WYMIANA BEZPIECZNIKA
Skrzynki bezpieczników, są
umieszczone:
- w schowku przednim, pod deską
rozdzielczą (po prawej stronie),
- w komorze akumulatora (podłoga
po prawej stronie),
- w komorze silnika.
Bezpieczniki zapasowe i szczypce A
przymocowane są od wewnątrz do
pokrywy skrzynki bezpieczników w
desce rozdzielczej. Przed przystąpieniem do wymiany
bezpiecznika, konieczne jest wykrycie
przyczyny usterki i jej usunięcie.
Numery bezpieczników oznaczone są
na skrzynce bezpieczników.
- Wykorzystać szczypce A
.
Zawsze należy wymieniać
uszkodzony bezpiecznik na
bezpiecznik o tych samych
parametrach.
Demontaż i montaż bezpiecznika
PEUGEOT nie ponosi żadnej
odpowiedzialności za koszty związane
z naprawą usterek, powstałych w
wyniku zainstalowania w pojeździe
dodatkowego wyposażenia lub
akcesoriów, zakupionych poza siecią
handlową Marki i niezalecanych
przez PEUGEOT oraz instalowanych
niezgodnie z zaleceniami szczególnie
gdy pobór prądu wszystkich
podłączonych urządzeń przekracza
10 miliamperów.
Page 127 of 234
125
SZYBKA POMOC
7
Wymiana bezpiecznika

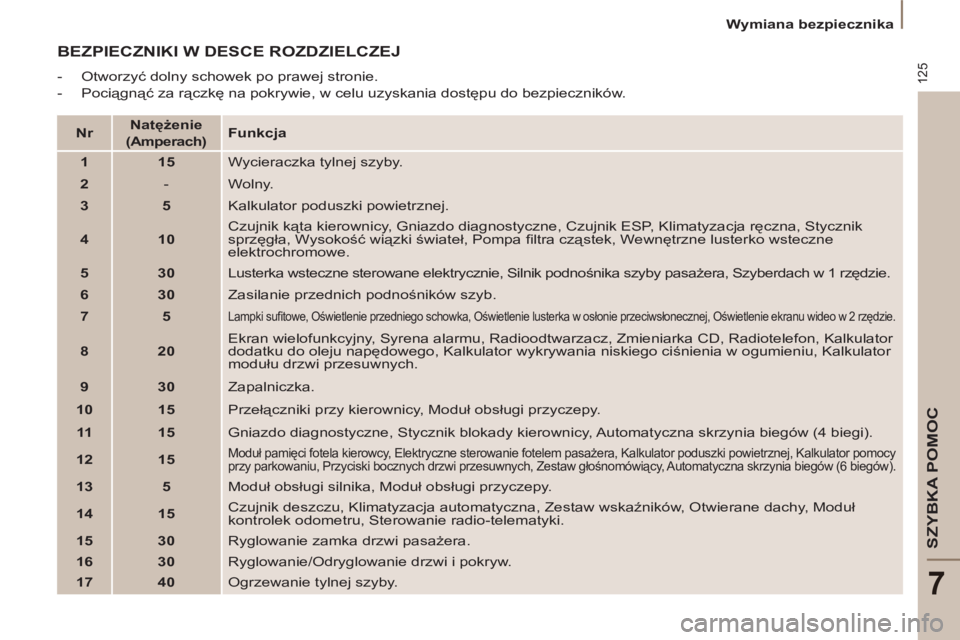

BEZPIECZNIKI W DESCE ROZDZIELCZEJ
- Otworzyć dolny schowek po prawej stronie.
- Pociągnąć za rączkę na pokrywie, w celu uzyskania dostępu do bezpieczników.
Nr
Natężenie
(Amperach)
Funkcja
1
15
Wycieraczka tylnej szyby.
2
- Wolny.
3
5
Kalkulator poduszki powietrznej.
4
10
Czujnik kąta kierownicy, Gniazdo diagnostyczne, Czujnik ESP, Klimatyzacja ręczna, Stycznik
sprzęgła, Wysokość wiązki świateł, Pompa fi ltra cząstek, Wewnętrzne lusterko wsteczne
elektrochromowe.
5
30
Lusterka wsteczne sterowane elektrycznie, Silnik podnośnika szyby pasażera, Szyberdach w 1 rzędzie.
6
30
Zasilanie przednich podnośników szyb.
7
5
Lampki sufi towe, Oświetlenie przedniego schowka, Oświetlenie lusterka w osłonie przeciwsłonecznej, Oświetlenie ekranu wideo w 2 rzędzie.
8
20
Ekran wielofunkcyjny, Syrena alarmu, Radioodtwarzacz, Zmieniarka CD, Radiotelefon, Kalkulator
dodatku do oleju napędowego, Kalkulator wykrywania niskiego ciśnienia w ogumieniu, Kalkulator
modułu drzwi przesuwnych.
9
30
Zapalniczka.
10
15
Przełączniki przy kierownicy, Moduł obsługi przyczepy.
11
15
Gniazdo diagnostyczne, Stycznik blokady kierownicy, Automatyczna skrzynia biegów (4 biegi).
12
15
Moduł pamięci fotela kierowcy, Elektryczne sterowanie fotelem pasażera, Kalkulator poduszki powietrznej, Kalkulator pomocy
przy parkowaniu, Przyciski bocznych drzwi przesuwnych, Zestaw głośnomówiący, Automatyczna skrzynia biegów (6 biegów).
13
5
Moduł obsługi silnika, Moduł obsługi przyczepy.
14
15
Czujnik deszczu, Klimatyzacja automatyczna, Zestaw wskaźników, Otwierane dachy, Moduł
kontrolek odometru, Sterowanie radio-telematyki.
15
30
Ryglowanie zamka drzwi pasażera.
16
30
Ryglowanie/Odryglowanie drzwi i pokryw.
17
40
Ogrzewanie tylnej szyby.
Page 128 of 234
126

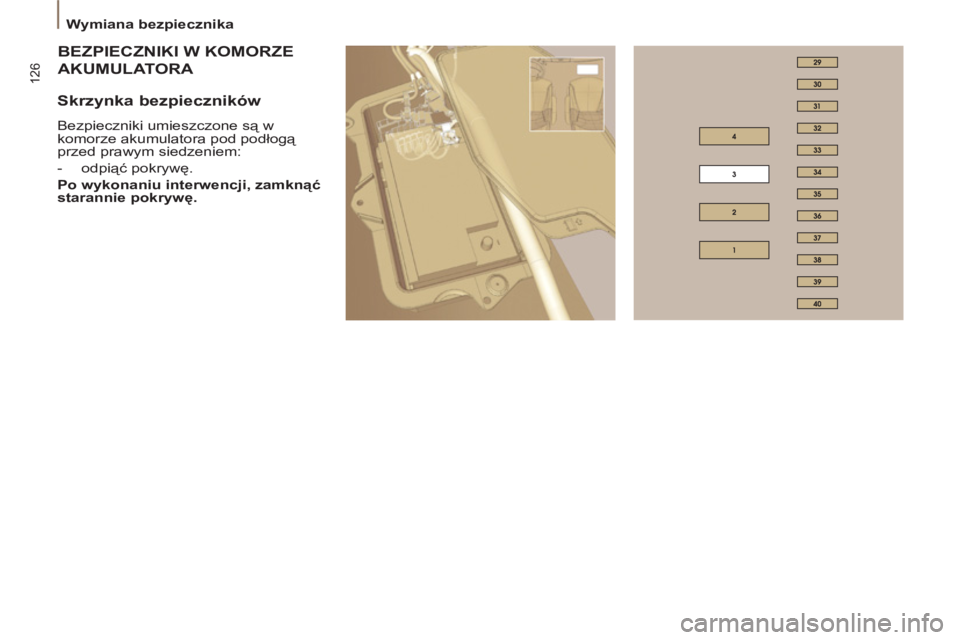

Wymiana bezpiecznika
PIECZNIKI W KOMORZE
BEZP
KUMULATORA AKU
Skrzynka bezpieczników
Bezpieczniki umieszczone są w
komorze akumulatora pod podłogą
przed prawym siedzeniem:
- odpiąć pokrywę.
Po wykonaniu interwencji, zamknąć
starannie pokrywę.
Page 129 of 234
127
SZYBKA POMOC

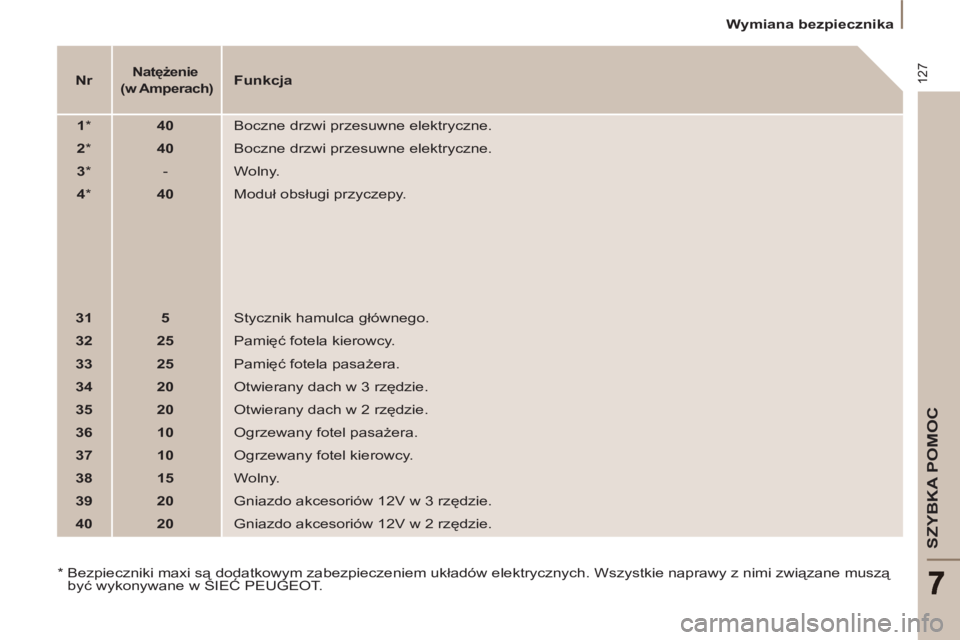

Wymiana bezpiecznika
Nr
Natężenie
(w Amperach)
Funkcja
1
*
40
Boczne drzwi przesuwne elektryczne.
2
*
40
Boczne drzwi przesuwne elektryczne.
3
*
- Wolny.
4
*
40
Moduł obsługi przyczepy.
31
5
Stycznik hamulca głównego.
32
25
Pamięć fotela kierowcy.
33
25
Pamięć fotela pasażera.
34
20
Otwierany dach w 3 rzędzie.
35
20
Otwierany dach w 2 rzędzie.
36
10
Ogrzewany fotel pasażera.
37
10
Ogrzewany fotel kierowcy.
38
15
Wolny.
39
20
Gniazdo akcesoriów 12V w 3 rzędzie.
40
20
Gniazdo akcesoriów 12V w 2 rzędzie.
*
Bezpieczniki maxi są dodatkowym zabezpieczeniem układów elektrycznych. Wszystkie naprawy z nimi związane muszą
być wykonywane w SIEĆ PEUGEOT.
Page 130 of 234
128

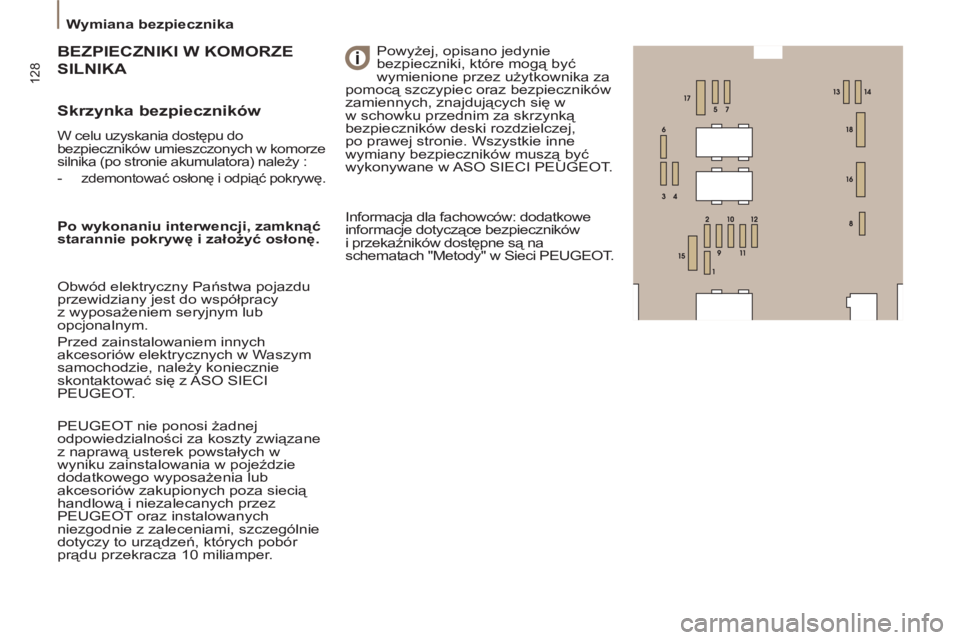

Wymiana bezpiecznika
Skrzynka bezpieczników
W celu uzyskania dostępu do
bezpieczników umieszczonych w komorze
silnika (po stronie akumulatora) należy :
- zdemontować osłonę i odpiąć pokrywę.
PIECZNIKI W KOMORZE
BEZP
LNIKA SILN
Powyżej, opisano jedynie
bezpieczniki, które mogą być
wymienione przez użytkownika za
pomocą szczypiec oraz bezpieczników
zamiennych, znajdujących się w
w schowku przednim za skrzynką
bezpieczników deski rozdzielczej,
po prawej stronie. Wszystkie inne
wymiany bezpieczników muszą być
wykonywane w ASO SIECI PEUGEOT.
Po wykonaniu interwencji, zamknąć
starannie pokrywę i założyć osłonę.
Obwód elektryczny Państwa pojazdu
przewidziany jest do współpracy
z wyposażeniem seryjnym lub
opcjonalnym.
Przed zainstalowaniem innych
akcesoriów elektrycznych w Waszym
samochodzie, należy koniecznie
skontaktować się z ASO SIECI
PEUGEOT.
PEUGEOT nie ponosi żadnej
odpowiedzialności za koszty związane
z naprawą usterek powstałych w
wyniku zainstalowania w pojeździe
dodatkowego wyposażenia lub
akcesoriów zakupionych poza siecią
handlową i niezalecanych przez
PEUGEOT oraz instalowanych
niezgodnie z zaleceniami, szczególnie
dotyczy to urządzeń, których pobór
prą
du przekracza 10 miliamper. Informacja dla fachowców: dodatkowe
informacje dotyczące bezpieczników
i przekaźników dostępne są na
schematach "Metody" w Sieci PEUGEOT.
