Peugeot Bipper 2014 Instrukcja Obsługi (in Polish)

149
7
SZYBKA POMOC


Łañcuchy śniegowe

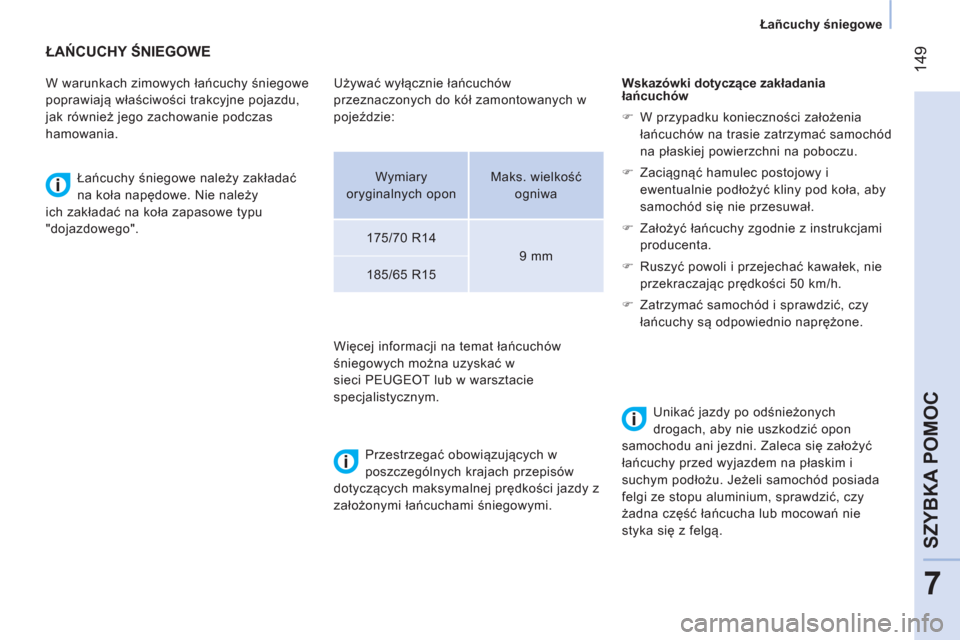

ŁAŃCUCHY ŚNIEGOWE


W warunkach zimowych łańcuchy śniegowe
poprawiają właściwości trakcyjne pojazdu,
jak również jego zachowanie podczas
hamowania.

Łańcuchy śniegowe należy zakładać
na koła napędowe. Nie należy
ich zakładać na koła zapasowe typu
"dojazdowego".

Przestrzegać obowiązujących w
poszczególnych krajach przepisów
dotyczących maksymalnej prędkości jazdy z
założonymi łańcuchami śniegowymi.
Wskazówki dotyczące zakładania
łańcuchów


)
W przypadku konieczności założenia
łańcuchów na trasie zatrzymać
samochód
na płaskiej powierzchni na poboczu.

)
Zaciągnąć hamulec postojowy i
ewentualnie podłożyć kliny pod koła, aby
samochód się nie przesuwał.

)
Założyć łańcuchy zgodnie z instrukcjami
producenta.

)
Ruszyć powoli i przejechać kawałek, nie
przekraczając prędkości 50 km/h.

)
Zatrzymać samochód i sprawdzić, czy
łańcuchy są odpowiednio naprężone.


Unikać jazdy po odśnieżonych
drogach, aby nie uszkodzić opon
samochodu ani jezdni. Zaleca się założyć
łańcuchy przed wyjazdem na płaskim i
suchym podłoż
u. Jeżeli samochód posiada
felgi ze stopu aluminium, sprawdzić, czy
żadna część łańcucha lub mocowań nie
styka się z felgą.


Używać wyłącznie łańcuchów
przeznaczonych do kół zamontowanych w
pojeździe:
Więcej informacji na temat łańcuchów
śniegowych można uzyskać w
sieci PEUGEOT lub w warsztacie
specjalistycznym.

Wymiary
oryginalnych opon
Maks. wielkość
ogniwa

175/70 R14

9 mm

185/65 R15

150



Wymiana żarówki



Światła przednie

Otworzyć pokrywę silnika. Aby uzyskać
dostęp do żarówek, włożyć rękę za blok
świateł.
Zdjąć osłony, aby dostać się do żarówek.
W celu założenia lampy lub żarówki, należy
postępować w odwrotnej kolejności.

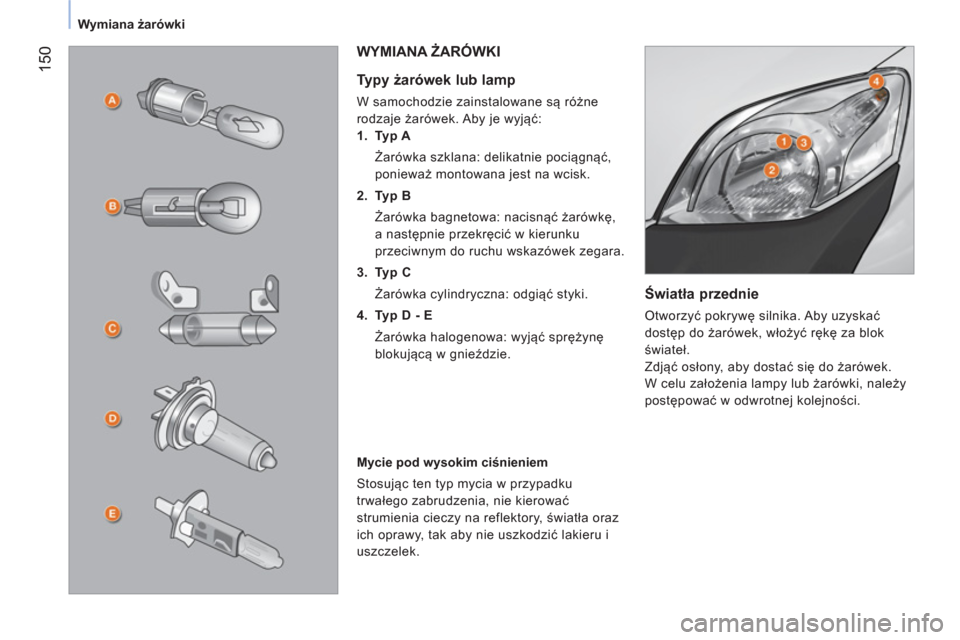

WYMIANA ŻARÓWKI


Typy żarówek lub lamp



W samochodzie zainstalowane są różne
rodzaje żarówek. Aby je wyjąć:


1.
Typ A
Żarówka szklana: delikatnie pociągnąć,
ponieważ montowana jest na wcisk.

2.


Typ B
Żarówka bagnetowa: nacisnąć żarówkę,
a następnie przekręcić w kierunku
przeciwnym do ruchu wskazówek zegara.

3.


Typ C
Żarówka cylindryczna: odgiąć styki.

4.


Typ D - E
Żarówka halogenowa: wyjąć sprężynę
blokującą w gnieździe.

Mycie pod wysokim ciśnieniem
Stosując ten typ mycia w przypadku
trwałego zabrudzenia, nie kierować
strumienia cieczy na reflektory, światł
a oraz
ich oprawy, tak aby nie uszkodzić lakieru i
uszczelek.

151
7
SZYBKA POMOC

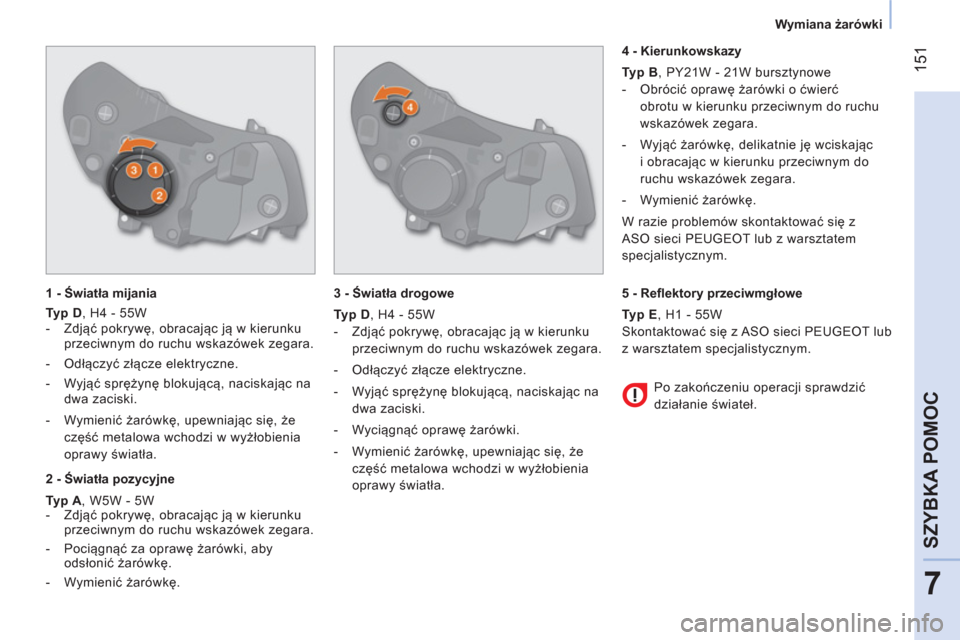

Wymiana żarówki



1 - Światła mijania

Typ D
, H4 - 55W


- Zdjąć pokrywę, obracając ją w kierunku
przeciwnym do ruchu wskazówek zegara.

- Odłączyć złącze elektryczne.

- Wyjąć sprężynę blokującą, naciskając na
dwa zaciski.

- Wymienić żarówkę, upewniając się, że
część metalowa wchodzi w wyżłobienia
oprawy światła.


2 - Światła pozycyjne

Typ A
, W5W - 5W


- Zdjąć pokrywę, obracając ją w kierunku
przeciwnym do ruchu wskazówek zegara.

- Pociągnąć za oprawę
żarówki, aby
odsłonić żarówkę.

- Wymienić żarówkę.

3 - Światła drogowe

Typ D
, H4 - 55W


- Zdjąć pokrywę, obracając ją w kierunku
przeciwnym do ruchu wskazówek zegara.

- Odłączyć złącze elektryczne.

- Wyjąć sprężynę blokującą, naciskając na
dwa zaciski.

- Wyciągnąć oprawę żarówki.

- Wymienić żarówkę, upewniając się, że
część metalowa wchodzi w wyżłobienia
oprawy świat
ła.

4 - Kierunkowskazy

Typ B
, PY21W - 21W bursztynowe


- Obrócić oprawę żarówki o ćwierć
obrotu w kierunku przeciwnym do ruchu
wskazówek zegara.

- Wyjąć żarówkę, delikatnie ję wciskając
i obracając w kierunku przeciwnym do
ruchu wskazówek zegara.

- Wymienić żarówkę.
W razie problemów skontaktować się z
ASO sieci PEUGEOT lub z warsztatem
specjalistycznym.

Po zakończeniu operacji sprawdzić
działanie świateł.

5 - Refl ektory przeciwmgłowe

Typ E
, H1 - 55W
Skontaktować się z ASO sieci PEUGEOT lub
z warsztatem specjalistycznym.

152



Wymiana żarówki

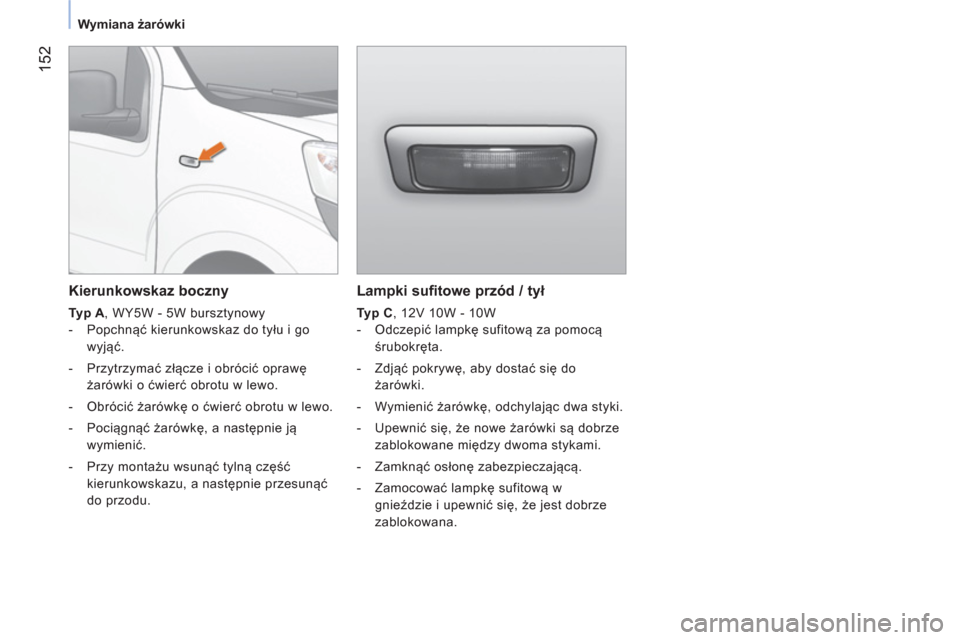

Lampki sufitowe przód / tył


Typ C
, 12V 10W - 10W


- Odczepić lampkę sufitową za pomocą
śrubokręta.

- Zdjąć pokrywę, aby dostać się do
żarówki.

- Wymienić żarówkę, odchylając dwa styki.

- Upewnić się, że nowe żarówki są dobrze
zablokowane między dwoma stykami.

- Zamknąć osłonę zabezpieczającą.

- Zamocować lampkę sufitową w
gnieździe i upewnić się, że jest dobrze
zablokowana.



Kierunkowskaz boczny


Typ A
, WY5W - 5W bursztynowy


- Popchnąć kierunkowskaz do tyłu i go
wyjąć.

- Przytrzymać złącze i obrócić oprawę
żarówki o ćwierć obrotu w lewo.

- Obrócić żarówkę o ćwierć obrotu w lewo.

- Pociągnąć żarówkę, a następnie ją
wymienić.

- Przy montażu wsunąć tylną część
kierunkowskazu, a następnie przesunąć
do przodu.

153
7
SZYBKA POMOC



Wymiana żarówki

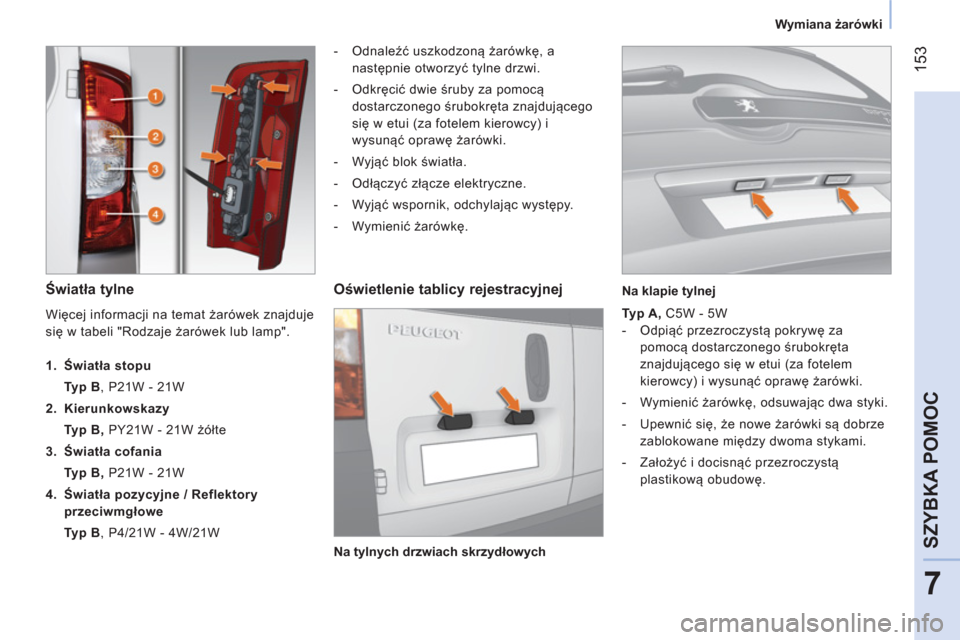

Światła tylne



- Odnaleźć uszkodzoną żarówkę, a
następnie otworzyć tylne drzwi.

- Odkręcić dwie śruby za pomocą
dostarczonego śrubokręta znajdującego
się w etui (za fotelem kierowcy) i
wysunąć oprawę żarówki.

- Wyjąć blok światła.

- Odłączyć złącze elektryczne.

- Wyjąć wspornik, odchylając występy.

- Wymienić żarówkę.


Oświetlenie tablicy rejestracyjnej


Typ A, C5W - 5W


- Odpiąć przezroczystą pokrywę za
pomocą dostarczonego śrubokręta
znajdującego się w etui (za fotelem
kierowcy) i wysunąć oprawę żarówki.

- Wymienić żarówkę, odsuwając dwa styki.

- Upewnić się, że nowe żarówki są dobrze
zablokowane między dwoma stykami.

- Założyć i docisnąć przezroczystą
plastikową obudowę.
Więcej informacji na temat żarówek znajduje
się w tabeli "Rodzaje żarówek lub lamp".




1. Światła stopu
Typ B , P21W - 21W

2. Kierunkowskazy
Typ B, PY21W - 21W żółte

3. Światła cofania
Typ B, P21W - 21W

4.
Światła pozycyjne /
Reflektory
przeciwmgłowe

Typ B
, P4/21W - 4W/21W

Na tylnych drzwiach skrzydłowych
Na klapie tylnej

154



Wymiana żarówki

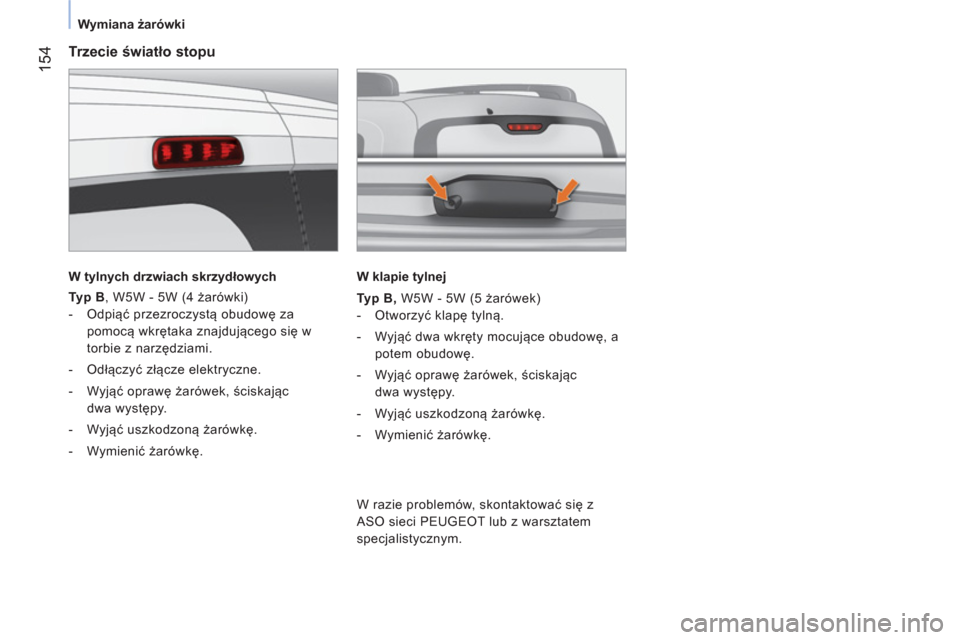

Trzecie światło stopu


W tylnych drzwiach skrzydłowych


Typ B , W5W - 5W (4 żarówki)


- Odpiąć przezroczystą obudowę za
pomocą wkrętaka znajdującego się w
torbie z narzędziami.

- Odłączyć złącze elektryczne.

- Wyjąć oprawę żarówek, ściskając
dwa występy.

- Wyjąć uszkodzoną żarówkę.

- Wymienić żarówkę.

W klapie tylnej

Typ B, W5W - 5W (5 żarówek)


- Otworzyć klapę tylną.

- Wyjąć dwa wkręty mocujące obudow
ę, a
potem obudowę.

- Wyjąć oprawę żarówek, ściskając
dwa występy.

- Wyjąć uszkodzoną żarówkę.

- Wymienić żarówkę.


W razie problemów, skontaktować się z
ASO sieci PEUGEOT lub z warsztatem
specjalistycznym.

155
7
SZYBKA POMOC

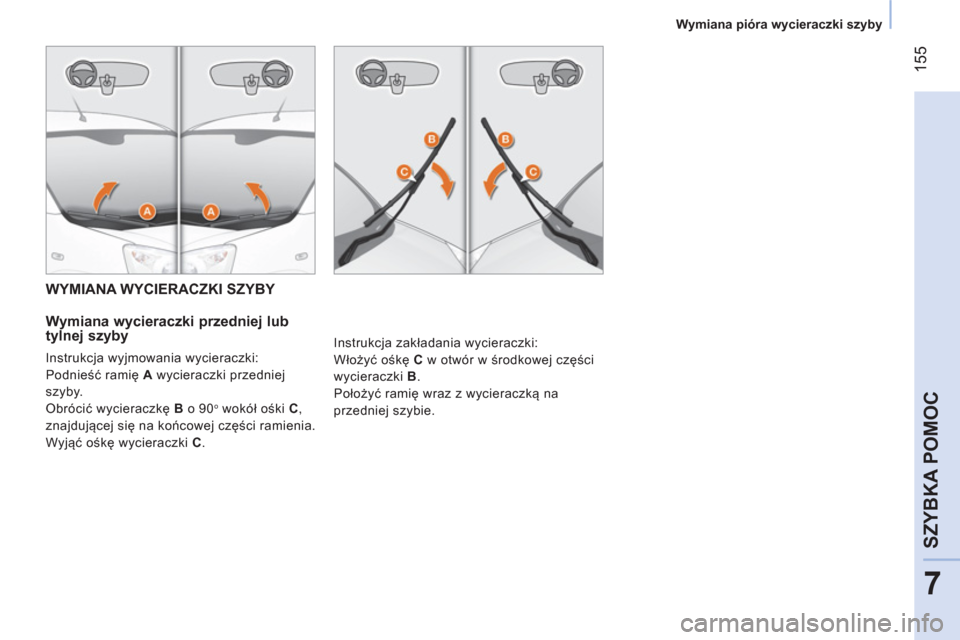

Wymiana pióra wycieraczki szyby




WYMIANA WYCIERACZKI SZYBY

Wymiana wycieraczki przedniej lub
tylnej szyby
Instrukcja wyjmowania wycieraczki:
Podnieść ramię A wycieraczki przedniej
szyby.
Obrócić wycieraczkę B o 90
o wokół ośki C ,
znajdującej się na końcowej części ramienia.
Wyjąć ośkę wycieraczki C . Instrukcja zakładania wycieraczki:
Włożyć ośkę C w otwór w środkowej części
wycieraczki B .
Położyć ramię wraz z wycieraczką na
przedniej szybie.

156



Wymiana bezpiecznika

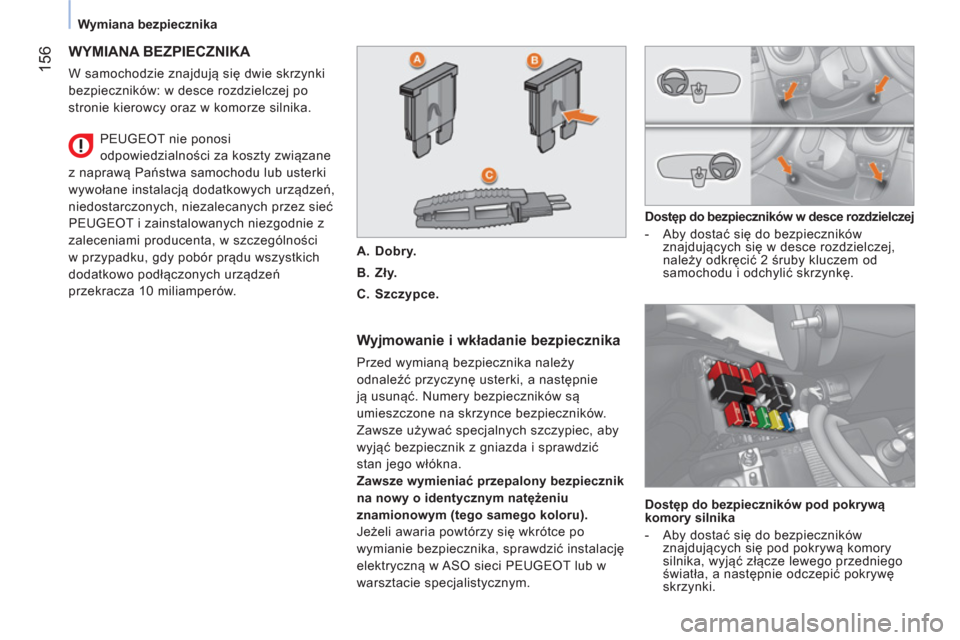

WYMIANA BEZPIECZNIKA

W samochodzie znajdują się dwie skrzynki
bezpieczników: w desce rozdzielczej po
stronie kierowcy oraz w komorze silnika.

Wyjmowanie i wkładanie bezpiecznika

Przed wymianą bezpiecznika należy
odnaleźć przyczynę usterki, a następnie
ją usunąć. Numery bezpieczników są
umieszczone na skrzynce bezpieczników.
Zawsze używać specjalnych szczypiec, aby
wyjąć bezpiecznik z gniazda i sprawdzić
stan jego włókna.

Zawsze wymieniać przepalony bezpiecznik
na nowy o identycznym natężeniu
znamionowym (tego samego koloru).
Jeżeli awaria powtórzy się wkrótce po
wymianie bezpiecznika, sprawdzić instalację
elektryczną w ASO sieci PEUGEOT lub w
warsztacie specjalistycznym.
Dostęp do bezpieczników w desce rozdzielczej


- Aby dostać się do bezpieczników
znajdujących się w desce rozdzielczej,
należy odkręcić 2 śruby kluczem od
samochodu i odchylić skrzynkę.
PEUGEOT nie ponosi
odpowiedzialności za koszty związane
z naprawą Państwa samochodu lub usterki
wywołane instalacją dodatkowych urządzeń,
niedostarczonych, niezalecanych przez sieć
PEUGEOT i zainstalowanych niezgodnie z
zaleceniami producenta, w szczególności
w przypadku, gdy pobór prądu wszystkich
dodatkowo podłączonych urządzeń
przekracza 10 miliamperów.

A.
Dobry.

B.
Zły.

C.
Szczypce.


Dostęp do bezpieczników pod pokrywą
komory silnika


- Aby dostać się do bezpieczników
znajdujących się pod pokrywą komory
silnika, wyjąć złącze lewego przedniego
światła, a następnie odczepić pokrywę
skrzynki.

157
7
SZYBKA POMOC



Wymiana bezpiecznika

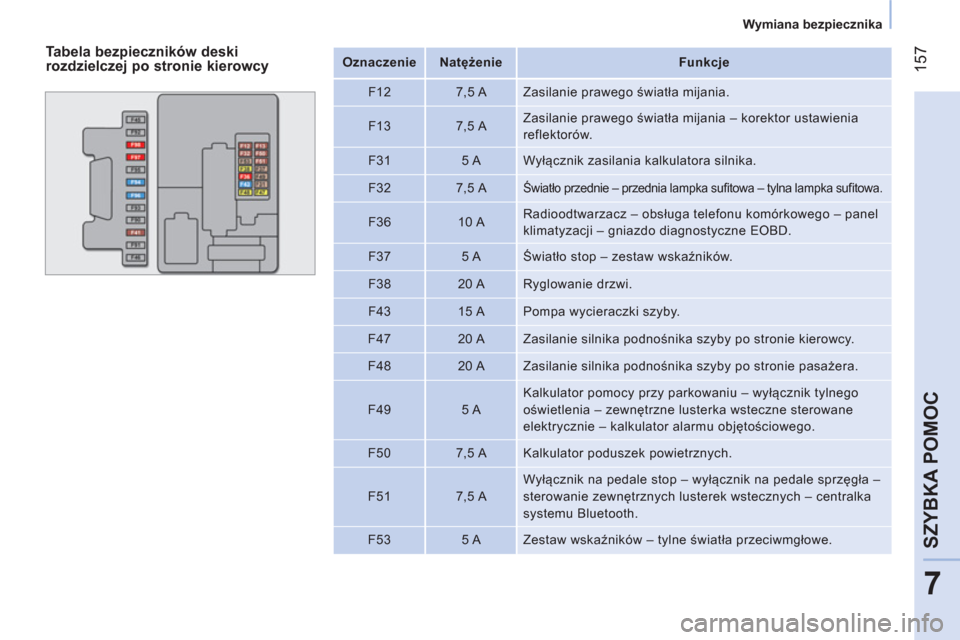

Tabela bezpieczników deski
rozdzielczej po stronie kierowcy

Oznaczenie



Natężenie


Funkcje


F12
7,5 A Zasilanie prawego światła mijania.

F13
7,5 A Zasilanie prawego światła mijania – korektor ustawienia
reflektorów.

F31
5 A Wyłącznik zasilania kalkulatora silnika.

F32
7,5 A

Światło przednie – przednia lampka sufi towa – tylna lampka sufi towa.


F36
10 A Radioodtwarzacz – obsługa telefonu komórkowego – panel
klimatyzacji – gniazdo diagnostyczne EOBD.

F37
5 A Światło stop – zestaw wskaźników.

F38
20 A Ryglowanie drzwi.

F43
15 A Pompa wycieraczki szyby.

F47
20 A Zasilanie silnika podnośnika szyby po stronie kierowcy.

F48
20 A Zasilanie silnika podnośnika szyby po stronie pasażera.

F49
5 A Kalkulator pomocy przy parkowaniu – wyłącznik tylnego
oświetlenia – zewnętrzne lusterka wsteczne sterowane
elektrycznie – kalkulator alarmu objętościowego.

F50
7,5 A Kalkulator poduszek powietrznych.

F51 7,
5 A Wyłącznik na pedale stop – wyłącznik na pedale sprzęgła –
sterowanie zewnętrznych lusterek wstecznych – centralka
systemu Bluetooth.

F53
5 A Zestaw wskaź
ników – tylne światła przeciwmgłowe.

158



Wymiana bezpiecznika

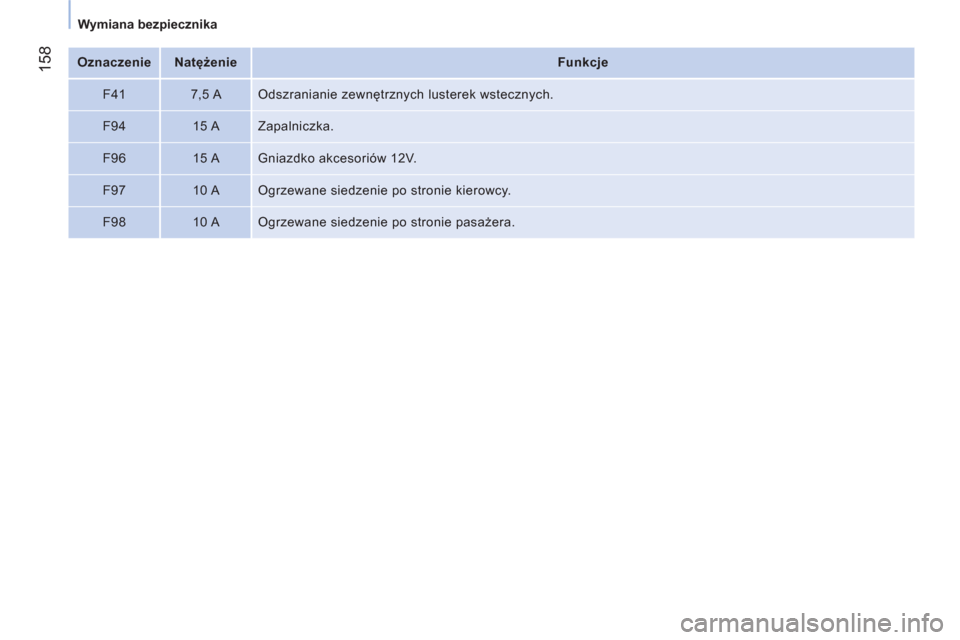

Oznaczenie



Natężenie


Funkcje


F41
7,5 A Odszranianie zewnętrznych lusterek wstecznych.

F94
15 A Zapalniczka.

F96
15 A Gniazdko akcesoriów 12V.

F97
10 A Ogrzewane siedzenie po stronie kierowcy.

F98
10 A Ogrzewane siedzenie po stronie pasażera.
