Peugeot Bipper 2014 Instrukcja Obsługi (in Polish)
Manufacturer: PEUGEOT, Model Year: 2014, Model line: Bipper, Model: Peugeot Bipper 2014Pages: 192, PDF Size: 9.87 MB
Page 171 of 192
169
7
SZYBKA POMOC
Poziomy płynów
Przedstawione niżej czynności
stanowią element bieżącej eksploatacji
pojazdu. Niezbędne informacje dostępne
są w ASO sieci PEUGEOT, w warsztacie
specjalistycznym lub w książce serwisowej
i gwarancyjnej, dołączonej do dokumentacji
pokładowej.
POZIOMY PŁYNÓW
Poziom oleju
Regularnie kontrolować i uzupełniać poziom
między wymianami podczas przeglądu
(maksymalne zużycie wynosi 0,5 l na 1000 km).
Poziom sprawdza się przy zimnym silniku,
w samochodzie ustawionym na poziomym
podłożu, przy użyciu wskaźnika ręcznego.
Ręczny wskaźnik poziomu oleju ("bagnet")
2 oznaczenia poziomu na
wskaźniku:
A
= maxi.
W przypadku przekroczenia
tego oznaczenia
skontaktować się z ASO sieci
PEUGEOT lub z warsztatem
specjalistycznym.
B
= mini.
Nigdy nie doprowadzać do
obniżenia poziomu poniżej
tego oznaczenia.
Aby zapewnić niezawodność silnika i układu
czystości spalin, nie należy stosować
dodatków do oleju.
Wymiana
Poziom płynu hamulcowego
Należy bezwzględnie przeprowadzać
wymianę po upływie przewidzianych
okresów czasu, stosownie do planu obsługi
przewidzianego przez producenta.
Używać płynów zalecanych przez producenta,
spełniających wymagania norm DOT4.
Poziom musi mieścić się między
oznaczeniami MINI
i MAXI
zaznaczonymi na
zbiorniku.
Konieczność częstego dolewania płynu
oznacza usterkę, należy jak najszybciej
sprawdzić układ w ASO sieci PEUGEOT lub
w warsztacie specjalistycznym.
Kontrolki
Weryfikacja z wykorzystaniem
kontrolek znajdujących się w zestawie
wskaźników została opisana w
rubryce 1, proszę zapoznać się z
częścią "Stanowisko kierowcy". Czynność konieczna do wykonania w
przewidzianym czasie, nowy olej powinien
mieć klasę lepkości zgodną z wymaganiami
określonymi w planie obsługi producenta.
Niezbędne informacje dostępne są w
ASO sieci PEUGEOT lub w warsztacie
specjalistycznym.
Przed napełnieniem wyjąć ręczny wskaźnik
poziomu oleju.
Po napełnieniu sprawdzić poziom (nigdy nie
przekraczać poziomu maksymalnego).
Przed zamknięciem pokrywy silnika należy
dokręcić korek wlewu oleju.
Page 172 of 192
170
Poziomy płynów
Poziom płynu chłodzącego
Należy wyłącznie używać płynu zalecanego
przez producenta. W innym przypadku
istnieje niebezpieczeństwo poważnego
uszkodzenia silnika. Gdy silnik jest ciepły,
temperatura płynu chłodzącego jest
regulowana przez elektrowentylator. Może
on funkcjonować pomimo wyjęcia klucza
ze stacyjki; biorąc ponadto pod uwagę, że
układ chłodzenia działa pod ciśnieniem,
przed odkręceniem korka należy odczekać
co najmniej godzinę od wyłączenia silnika.
Uzupełnianie poziomu płynu
Poziom musi mieścić się między
oznaczeniami MINI
i MAXI
, zaznaczonymi
na zbiorniku wyrównawczym. Jeżeli ilość
dolanego płynu przekracza 1 litr, należy
skontrolować układ w ASO sieci PEUGEOT
lub w warsztacie specjalistycznym.
Poziom płynu układu kierowniczego
ze wspomaganiem
Samochód należy ustawić poziomo, a
silnik powinien być zimny. Odkręcić korek
połączony ze wskaźnikiem i sprawdzić
poziom, który musi znajdować się między
oznaczeniami MINI
i MAXI
.
Poziom płynu spryskiwaczy szyb
Aby uzyskać optymalną jakość spryskiwania
i uniknąć zamarzania, nie należy używać
wody do uzupełniania albo do napełniania
zbiornika tego układu; zalecamy stosowanie
produktów dostępnych w sieci PEUGEOT.
Pojemność zbiornika: około 3 litry. Aby uniknąć poparzeń, należy odkręcić
korek o dwa obroty, co spowoduje spadek
ciśnienia. Gdy ciśnienie spadnie, odkręcić
korek całkowicie i uzupełnić poziom płynu
chłodzącego.
Konieczność częstego dolewania płynu
oznacza usterkę, należy jak najszybciej
sprawdzić układ w ASO sieci PEUGEOT lub
w warsztacie specjalistycznym.
Zużyte oleje i płyny
Należy unikać kontaktu zużytego oleju ze
skórą.
Płyn hamulcowy jest bardzo szkodliwy i
korozyjny.
Nie należy wylewać zużytego oleju, płynu
hamulcowego lub płynu chłodzącego
do kanalizacji lub na ziemię, ale do
odpowiednich pojemników dostępnych w
ASO sieci PEUGEOT lub w punkcie zbiórki
tego typu odpadów.
Page 173 of 192
171
7
SZYBKA POMOC
Kontrole
CZYNNOŚCI KONTROLNE
Spuszczanie wody z odstojnika filtra
oleju napędowego
Jeżeli ta kontrolka się zapali,
należy koniecznie spuścić wodę
z odstojnika filtra; to samo trzeba
zrobić przy każdej wymianie oleju
silnikowego.
Aby usunąć wodę, należy odkręcić
korek spustowy lub czujnik wody w oleju
napędowym, umieszczony u podstawy
filtra. Odczekać aż woda spłynie całkowicie.
Następnie dokręcić korek spustowy lub
czujnik wody.
W silnikach HDI zastosowano najnowsze
rozwiązania techniczne. Każda czynność
serwisowa wymaga szczególnych
kwalifikacji, które może zagwarantować ASO
sieci PEUGEOT.
Akumulator
Przed zimą należy sprawdzić akumulator
w ASO sieci PEUGEOT lub w warsztacie
specjalistycznym.
Filtr powietrza i filtr kabiny
Zanieczyszczony filtr kabiny może obniżyć
wydajność układu klimatyzacji i wywoływać
nieprzyjemne zapachy. Proszę zapoznać się
z książką serwisową i gwarancyjną, w której
znajdują się terminy wymiany wkładów.
W zależności od środowiska (zapylona
atmosfera...) oraz warunków jazdy (jazda
miejska...), wkłady należy wymieniać dwa
razy częściej, patrz rubryka 7, część "Pod
pokrywą silnika".
Klocki hamulcowe
Zużycie hamulców zależy od stylu jazdy,
szczególnie podczas eksploatacji pojazdu
w mieście i na krótkich dystansach. Może
okazać się konieczne kontrolowanie stanu
hamulców między przeglądami.
Poza wyciekiem w układzie, obniżenie
poziomu płynu hamulcowego może
wskazywać na zużycie się klocków
hamulcowych.
Stopień zużycia tarcz / bębnów
hamulcowych
Aby uzyskać więcej informacji związanych
z kontrolą stopnia zużycia tarcz / bębnów
hamulcowych, należy skontaktować się z
ASO sieci PEUGEOT lub z warsztatem
specjalistycznym.
Hamulec postojowy
Zbyt duży skok hamulca postojowego lub
spadek skuteczności hamowania stanowią
sygnał do przeprowadzenia regulacji nawet
między przeglądami.
Zlecić sprawdzenie układu w ASO
sieci PEUGEOT lub w warsztacie
specjalistycznym.
Filtr oleju
Okresowo wymieniać wkład zgodnie z
zaleceniami planu obsługi.
Obecność tej etykiety, zwłaszcza w
połączeniu z funkcją Stop & Start, wskazuje
na zastosowanie akumulatora ołowiowego
12 V, o specjalnej technologii i parametrach,
wymagającego, w przypadku wymiany
albo odłączenia, interwencji wyłącznie ze
strony ASO sieci PEUGEOT lub warsztatu
specjalistycznego.
Page 174 of 192
172
Kontrole
Manualna skrzynia biegów
Skrzynia biegów nie wymaga konserwacji
(bez wymiany oleju).
Informacje dotyczące terminów kontroli tego
elementu zawiera książka serwisowa
i gwarancyjna.
Aby przeprowadzić sprawdzenie
głównych poziomów płynów
i kontrolę poszczególnych elementów
samochodu zgodnie z planem przeglądów
producenta, należy zapoznać się z
informacjami zamieszczonymi w książce
serwisowej i gwarancyjnej dla danego
rodzaju silnika.
Stosować wyłącznie produkty zalecane
przez PEUGEOT lub produkty wysokiej
klasy o identycznej charakterystyce.
Aby zoptymalizować działanie tak ważnych
systemów, jakim jest układ hamulcowy,
PEUGEOT wybiera i proponuje odpowiednio
dobrane produkty.
Aby nie uszkodzić elementów elektrycznych,
zabrania się mycia komory silnika pod
wysokim ciśnieniem.
Po myciu samochodu, w warunkach
zimowych lub przy dużej wilgotności, tarcze
i klocki hamulcowe mogą pokryć się
szronem, zmniejszając skuteczność
hamowania. Manipulować delikatnie
hamulcami, aby je wysuszyć i odszronić.
Filtr cząstek stałych (1,3 HDi 75)
Oprócz katalizatora, filtr ten również bierze
czynny udział przy oczyszczaniu powietrza,
zatrzymując cząstki stałe znajdujące się w
spalinach, które nie uległy spaleniu. Filtr
umożliwia usunięcie ze spalin czarnego
zadymienia.
Filtr, włączony szeregowo w układ
wydechowy, zbiera zwęglone cząstki.
Kalkulator sterujący silnikiem steruje
automatycznie i okresowo usuwaniem
zwęglonych cząstek (regeneracją).
Procedura regeneracji włączana jest w
zależności od ilości nagromadzonych
cząstek i warunków użytkowania pojazdu.
Podczas tej fazy można zaobserwować
pewne zjawiska – wzrost obrotów biegu
jałowego, włączanie wentylatora chłodnicy,
zwiększenie dymienia i wzrost temperatury
spalin – które nie mają wpływu na działanie
pojazdu i środowisko.
W przypadku dłuższej jazdy z małą
prędkością
lub pracy silnika na wolnych
obrotach, podczas przyspieszania można
ewentualnie zaobserwować zjawisko
występowania pary wodnej w spalinach.
Wystąpienie tego zjawiska nie wywiera
żadnego negatywnego wpływu na
zachowanie samochodu, jak również na
środowisko.
Nasycenie / Regeneracja
W przypadku groźby zatkania
ta kontrolka się zapala, czemu
towarzyszy komunikat na
wyświetlaczu zestawu wskaźników.
Przyczyną tego alarmu jest wystąpienie
początku nasycenia filtra cząstek stałych
(podczas wyjątkowo długiej jazdy w
warunkach miejskich: ograniczona prędkość,
korki…).
W celu zregenerowania filtra zalecane jest,
aby jak najszybszej, jeśli warunki drogowe
i przepisy na to pozwalają, przejechać
z prędkością co najmniej 60 km/h przy
obrotach silnika powyżej 2000 obr/min przez
około 15 minut (aż do zgaśnięcia kontrolki i
zniknięcia komunikatu alarmowego).
W miarę możliwości należy unika
ć
wyłączania silnika przed zakończeniem
regeneracji filtra; powtarzające się
przerwy mogą spowodować przedwczesną
degradację oleju silnikowego. Nie zaleca się
kończenia regeneracji filtra podczas postoju
pojazdu.
Usterka działania
Jeżeli alarm nie ustępuje, nie należy
ignorować tego ostrzeżenia; jest ono
sygnałem wystąpienia uszkodzenia w
zespole układu wydechowego / filtra cząstek
stałych.
Przeprowadzić kontrolę w ASO
sieci PEUGEOT lub w warsztacie
specjalistycznym.
Manualna sterowana skrzynia biegów
Skrzynia biegów nie wymaga konserwacji
(bez wymiany oleju).
W książce serwisowej i gwarancyjnej
znajdują się informacje na temat terminów
kontroli tego elementu.
Ze względu na wysokie temperatury
spalin spowodowane normalnym
działaniem filtra cząstek stałych, zaleca
się nie parkować pojazdu na materiałach
łatwopalnych (trawa, suche liście, igliwie
sosnowe...), aby uniknąć wszelkiego
zagrożenia pożarem.
Page 175 of 192
Page 176 of 192
174

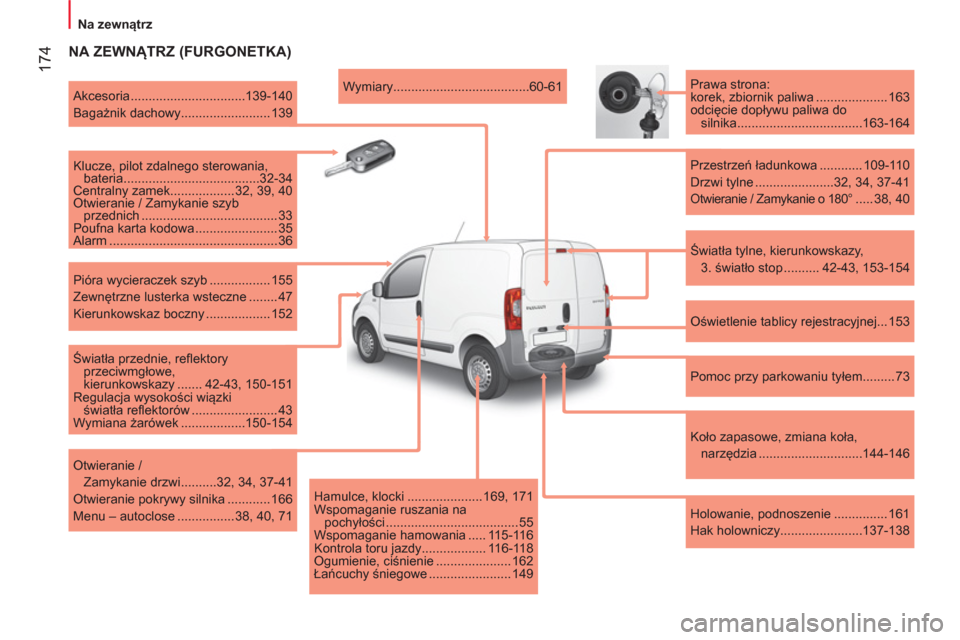

Na zewnątrz
NA ZEWNĄTRZ (FURGONETKA)
Światła tylne, kierunkowskazy,
3. światło stop .......... 42-43, 153-154
Prawa strona:
korek, zbiornik paliwa .................... 163
odcięcie dopływu paliwa do
silnika ...................................163-164
Przestrzeń ładunkowa ............ 109-110
Drzwi tylne ......................32, 34, 37-41
Otwieranie / Zamykanie o 180° ..... 38, 40
Oświetlenie tablicy rejestracyjnej... 153
Pomoc przy parkowaniu tyłem......... 73
Koło zapasowe, zmiana koła,
narzędzia .............................144-146
Holowanie, podnoszenie ............... 161
Hak holowniczy.......................137-138
Wymiary ......................................60-61
Akcesoria ................................139-140
Bagażnik dachowy......................... 139
Klucze, pilot zdalnego sterowania,
bateria ......................................32-34
Centralny zamek.................. 32, 39, 40
Otwieranie / Zamykanie szyb
przednich ...................................... 33
Poufna karta kodowa ....................... 35
Alarm ............................................... 36
Pióra wycieraczek szyb ................. 155
Zewnętrzne lusterka wsteczne ........ 47
Kierunkowskaz boczny .................. 152
Światła przednie, refl ektory
przeciwmgłowe,
kierunkowskazy ....... 42-43, 150-151
Regulacja wysokości wiązki
światła refl ektorów ........................ 43
Wymiana żarówek ..................150-154
Otwieranie /
Zamykanie drzwi ..........32, 34, 37-41
Otwieranie pokrywy silnika ............ 166
Menu – autoclose ................ 38, 40, 71
Hamulce, klocki ..................... 169, 171
Wspomaganie ruszania na
pochyłości ..................................... 55
Wspomaganie hamowania ..... 115-116
Kontrola toru jazdy.................. 116-118
Ogumienie, ciśnienie ..................... 162
Łańcuchy śniegowe ....................... 149
Page 177 of 192
175
8
LOKALIZACJA
Na zewnątrz

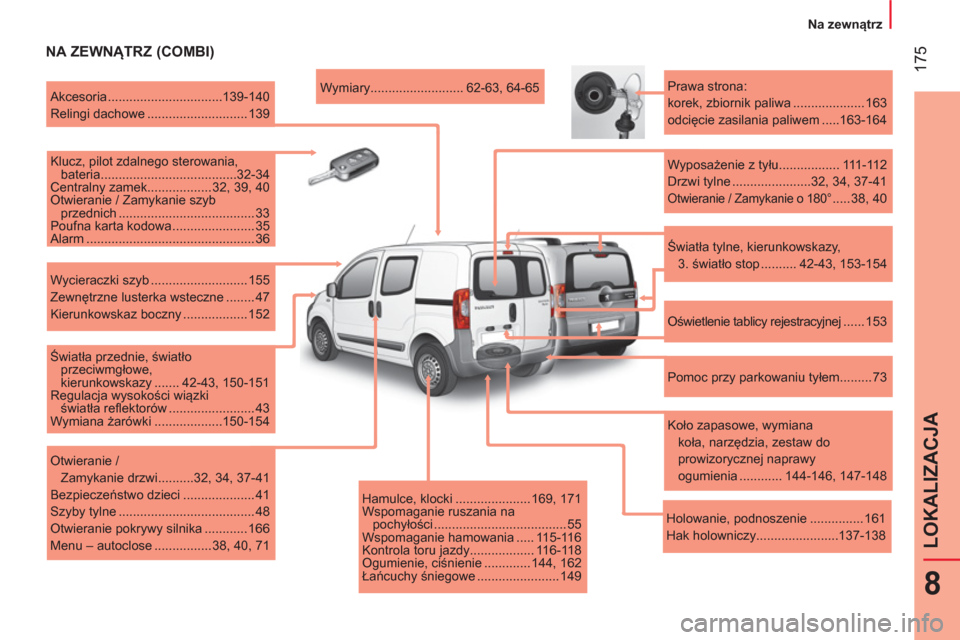

NA ZEWNĄTRZ (COMBI)
Hamulce, klocki ..................... 169, 171
Wspomaganie ruszania na
pochyłości ..................................... 55
Wspomaganie hamowania ..... 115-116
Kontrola toru jazdy.................. 116-118
Ogumienie, ciśnienie ............. 144, 162
Łańcuchy śniegowe ....................... 149
Wymiary .......................... 62-63, 64-65
Akcesoria ................................139-140
Relingi dachowe ............................ 139
Klucz, pilot zdalnego sterowania,
bateria ......................................32-34
Centralny zamek.................. 32, 39, 40
Otwieranie / Zamykanie szyb
przednich ...................................... 33
Poufna karta kodowa ....................... 35
Alarm ............................................... 36
Wycieraczki szyb ........................... 155
Zewnętrzne lusterka wsteczne ........ 47
Kierunkowskaz boczny .................. 152
Światła przednie, światło
przeciwmgłowe,
kierunkowskazy ....... 42-43, 150-151
Regulacja wysokości wiązki
światła refl ektorów ........................ 43
Wymiana żarówki ...................150-154
Otwieranie /
Zamykanie drzwi ..........32, 34, 37-41
Bezpieczeństwo dzieci .................... 41
Szyby tylne ...................................... 48
Otwieranie pokrywy silnika ............ 166
Menu – autoclose ................ 38, 40, 71
Prawa strona:
korek, zbiornik paliwa .................... 163
odcięcie zasilania paliwem .....163-164
Wyposażenie z tyłu ................. 111-112
Drzwi tylne ......................32, 34, 37-41
Otwieranie / Zamykanie o 180° ..... 38, 40
Oświetlenie tablicy rejestracyjnej ...... 153
Pomoc przy parkowaniu tyłem......... 73
Koło zapasowe, wymiana
koła, narzędzia, zestaw do
prowizorycznej naprawy
ogumienia ............ 144-146, 147-148
Holowanie, podnoszenie ............... 161
Hak holowniczy.......................137-138
Światła tylne, kierunkowskazy,
3. światło stop .......... 42-43, 153-154
Page 178 of 192
176
Wewnątrz
Pasy bezpieczeństwa ............. 119-120
Poduszki powietrzne...............121-124
Wyłączenie poduszki
powietrznej pasażera .......... 123, 127
Fotele, regulacja .........................96-97
Narzędzia, podnośnik .................... 144
Fotel składany ................................. 98
Foteliki dziecięce ............125-131, 133
Gniazdo 12 V ................................. 107
Hamulec postojowy ....................... 114
Akumulator (+), ładowanie,
rozruch .................................141-143
WEWNĄTRZ (FURGONETKA)
Przestrzeń ładunkowa ............ 109-110
●
zaczepy mocowania,
●
schowek,
●
lampa przenośna,
●
przegroda pionowa.
Tylna lampka sufi towa ................... 113
Akcesoria ................................139-140
Wewnętrzne lusterko wsteczne ....... 47
Przednia lampka ............................ 113
Wymiana żarówki w lampce
sufi towej ...................................... 152
Page 179 of 192
177
8
LOKALIZACJA
Wewnątrz

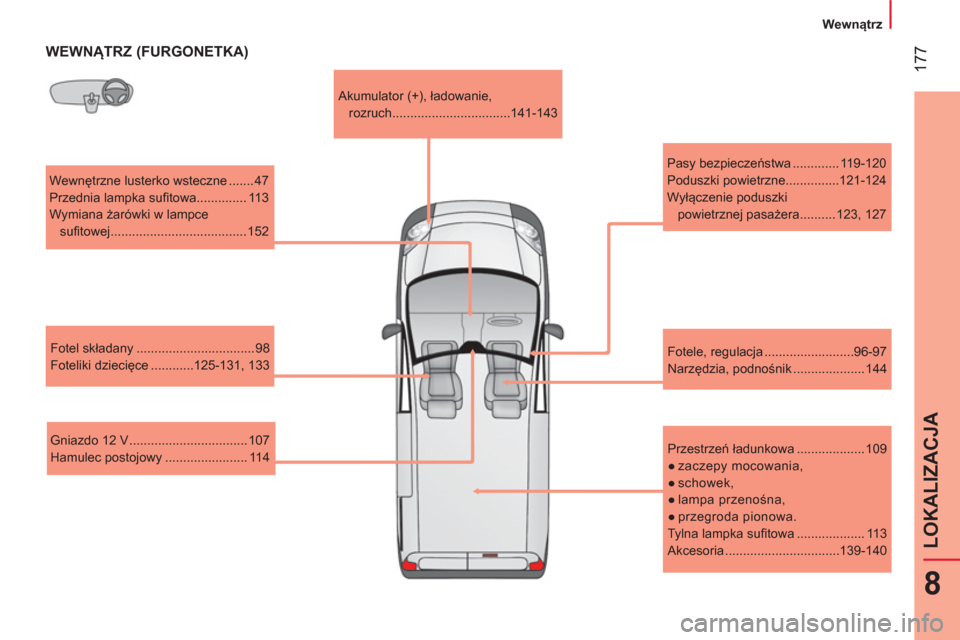

WEWNĄTRZ (FURGONETKA)
Wewnętrzne lusterko wsteczne ....... 47
Przednia lampka sufi towa.............. 113
Wymiana żarówki w lampce
sufi towej ...................................... 152
Fotel składany ................................. 98
Foteliki dziecięce ............125-131, 133
Gniazdo 12 V ................................. 107
Hamulec postojowy ....................... 114 Akumulator (+), ładowanie,
rozruch .................................141-143
Pasy bezpieczeństwa ............. 119-120
Poduszki powietrzne...............121-124
Wyłączenie poduszki
powietrznej pasażera .......... 123, 127
Fotele, regulacja .........................96-97
Narzędzia, podnośnik .................... 144
Przestrzeń ładunkowa ................... 109
●
zaczepy mocowania,
●
schowek,
●
lampa przenośna,
●
przegroda pionowa.
Tylna lampka sufi towa ................... 113
Akcesoria ................................139-140
Page 180 of 192
178

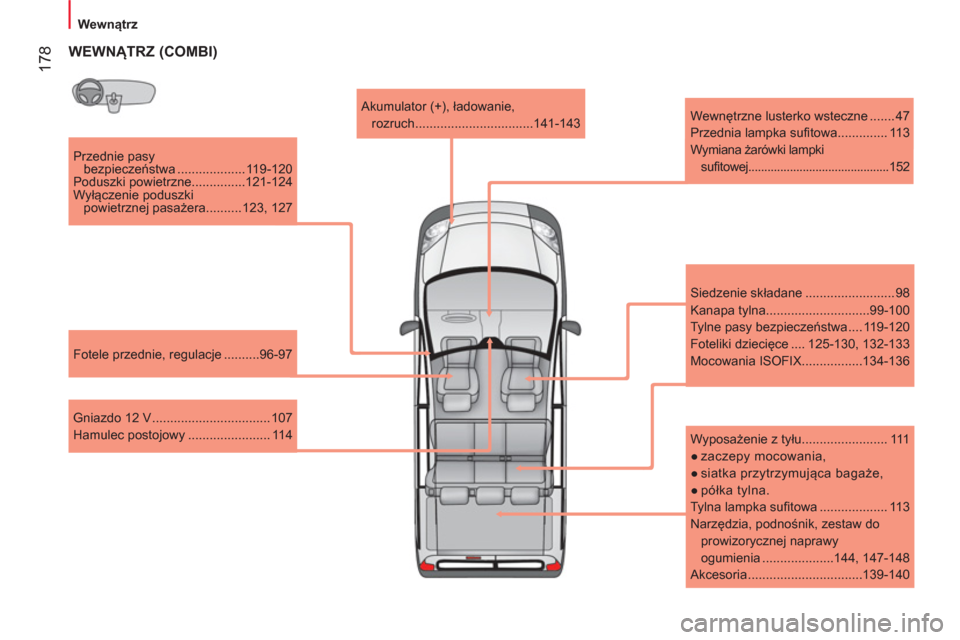

Wewnątrz
Przednie pasy
bezpieczeństwa ................... 119-120
Poduszki powietrzne...............121-124
Wyłączenie poduszki
powietrznej pasażera .......... 123, 127
Fotele przednie, regulacje ..........96-97
Gniazdo 12 V ................................. 107
Hamulec postojowy ....................... 114
Akumulator (+), ładowanie,
rozruch .................................141-143
Wewnętrzne lusterko wsteczne ....... 47
Przednia lampka sufi towa.............. 113
Wymiana żarówki lampki
sufi towej............................................152
Kanapa tylna.............................99-100
Tylne pasy bezpieczeństwa .... 119-120
Foteliki dziecięce .... 125-130, 132-133
Mocowania ISOFIX.................134-136
Wyposażenie z tyłu ........................ 111
●
zaczepy mocowania,
●
siatka przytrzymująca bagaże,
●
półka tylna.
Tylna lampka sufi towa ................... 113
Narzędzia, podnośnik, zestaw do
prowizorycznej naprawy
ogumienia ....................144, 147-148
Akcesoria ................................139-140
WEWNĄTRZ (COMBI)
Siedzenie składane ......................... 98
