Peugeot Bipper 2014 Kezelési útmutató (in Hungarian)
Manufacturer: PEUGEOT, Model Year: 2014, Model line: Bipper, Model: Peugeot Bipper 2014Pages: 192, PDF Size: 9.78 MB
Page 141 of 192
139
6
TARTOZÉKOK
Felszerelések

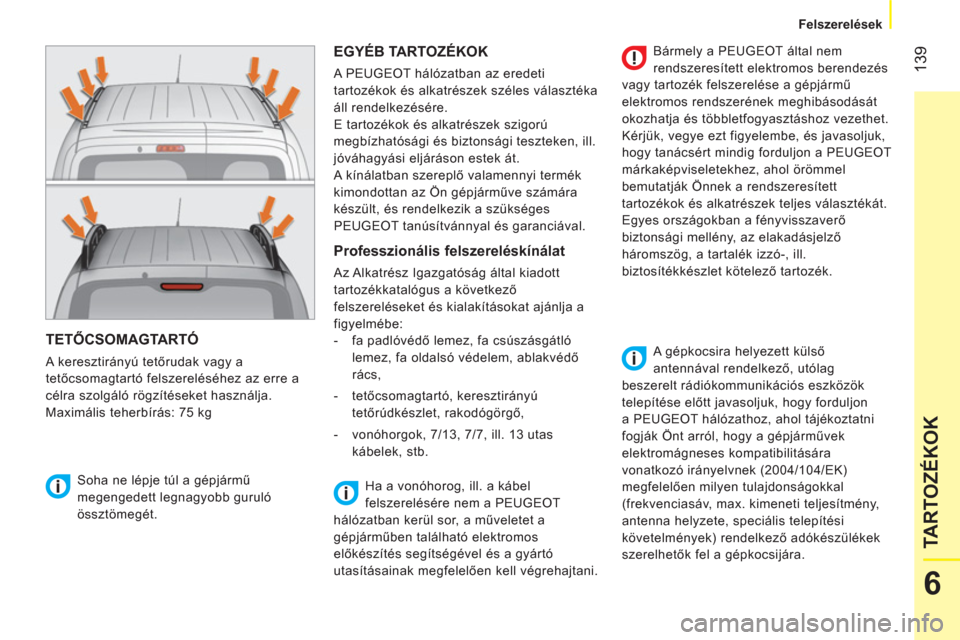

TETŐCSOMAGTARTÓ
A keresztirányú tetőrudak vagy a
tetőcsomagtartó felszereléséhez az erre a
célra szolgáló rögzítéseket használja.
Maximális teherbírás: 75 kg
EGYÉB TARTOZÉKOK
A PEUGEOT hálózatban az eredeti
tartozékok és alkatrészek széles választéka
áll rendelkezésére.
E tartozékok és alkatrészek szigorú
megbízhatósági és biztonsági teszteken, ill.
jóváhagyási eljáráson estek át.
A kínálatban szereplő valamennyi termék
kimondottan az Ön gépjárműve számára
készült, és rendelkezik a szükséges
PEUGEOT tanúsítvánnyal és garanciával.
Soha ne lépje túl a gépjármű
megengedett legnagyobb guruló
össztömegét.
Professzionális felszereléskínálat
Az Alkatrész Igazgatóság által kiadott
tartozékkatalógus a következő
felszereléseket és kialakításokat ajánlja a
figyelmébe:
- fa padlóvédő lemez, fa csúszásgátló
lemez, fa oldalsó védelem, ablakvédő
rács,
- tetőcsomagtartó, keresztirányú
tetőrúdkészlet, rakodógörgő,
- vonóhorgok, 7/13, 7/7, ill. 13 utas
kábelek, stb.
Bármely a PEUGEOT által nem
rendszeresített elektromos berendezés
vagy tartozék felszerelése a gépjármű
elektromos rendszerének meghibásodását
okozhatja és többletfogyasztáshoz vezethet.
Kérjük, vegye ezt figyelembe, és javasoljuk,
hogy tanácsért mindig forduljon a PEUGEOT
márkaképviseletekhez, ahol örömmel
bemutatják Önnek a rendszeresített
tartozékok és alkatrészek teljes választékát.
Egyes országokban a fényvisszaverő
biztonsági mellény, az elakadásjelző
háromszög, a tartalék izzó-, ill.
biztosítékkészlet kötelező tartozék.
A gépkocsira helyezett külső
antennával rendelkező, utólag
beszerelt rádiókommunikációs eszközök
telepítése előtt javasoljuk, hogy forduljon
a PEUGEOT hálózathoz, ahol tájékoztatni
fogják Önt arról, hogy a gépjárművek
elektromágneses kompatibilitására
vonatkozó irányelvnek (2004/104/EK)
megfelelően milyen tulajdonságokkal
(frekvenciasáv, max. kimeneti teljesítmény,
antenna helyzete, speciális telepítési
követelmények) rendelkező adókészülékek
szerelhetők fel a gépkocsijára. Ha a vonóhorog, ill. a kábel
felszerelésére nem a PEUGEOT
hálózatban kerül sor, a műveletet a
gépjárműben található elektromos
előkészítés segítségével és a gyártó
utasításainak megfelelően kell végrehajtani.
Page 142 of 192
140
Felszerelések
Magánügyfeleknek kínált tartozékok
A PEUGEOT hálózatban egy másik
tartozékkínálat is a rendelkezésére áll:
"Kényelem":
minibár, fejtámaszhoz rögzíthető
ruhaakasztó, olvasólámpa, hátsó
parkolássegítő berendezés, stb.
"Szállítási megoldások":
csomagtérbetét, hátsó ajtóra szerelhető
háló, hossz-, ill. keresztirányú tetőrudak,
tetőboxok, stb.
"Stílus":
dísztárcsák, dísztárcsák biztonsági zárral,
stb.
"Biztonság":
behatolásgátló riasztóberendezés, a
rendszám ablaküvegbe gravírozása,
alkoholszonda, elsősegélydoboz, biztonsági
mellény, elakadásjelző háromszög,
ülésmagasítók és gyermekülések,
hóláncok, stb.
"Védelem":
gumi védőszőnyegek, textil védőszőnyegek,
3D védőszőnyegek, oldallégzsákokkal
kompatibilis üléshuzatok, első és hátsó
sárfogó-szettek, stb.
"Multimédia":
autórádiók, kihangosító készlet, hangszórók,
hordozható navigációs rendszerek,
radarjelző, WiFi on board, stb.
A PEUGEOT hálózatban különböző -
külső és belső - tisztító- és ápolószereket
(köztük a "TECHNATURE" környezetbarát
termékeket), folyadékokat (ablakmosó
folyadék, stb.), a gépjárműve színével
megegyező árnyalatú karosszériajavító
tollakat és festékszórókat, valamint
cserepatronokat (pl. az ideiglenes
gumiabroncs-javító készlethez, stb.) is
beszerezhet.
A pedálok beakadásának elkerülése
érdekében:
- ügyeljen a kiegészítő padlószőnyeg
megfelelő elhelyezésére és rögzítésére,
- soha ne helyezzen egymásra több
védőszőnyeget.
Page 143 of 192
141
7
GYORS SEGÍTSÉG
Akkumulátor
AKKUMULÁTOR
Stop & Start funkcióval nem
rendelkező modellek
A.
A gépjármű pozitív fémpontja
B.
Segédakkumulátor
C.
A gépjármű testpontja
D.
A gépjármű negatív fémpontja
Az akkumulátor feltöltése akkumulátortöltővel
Indítás segédakkumulátorral
- Kösse a piros színű kábelt az A
fémponthoz, majd a B
segédakkumulátor
pozitív (+) pólusához.
- Kösse a zöld vagy fekete kábel egyik
végét a B
segédakkumulátor negatív (-)
pólusához.
- Kösse a zöld vagy fekete kábel másik
végét a gépjármű C
testpontjára
(semmiképp se a gépjármű D
fémpontjára).
- Indítsa be a motort, és hagyja járni.
- Várja meg, míg a motor visszatér
alapjáratra, majd kösse le a kábeleket.
Az akkumulátort csak a saruk
lecsatolását követően kezdje tölteni.
- Kösse le az akkumulátor két gyors
szorítású saruját.
- Tartsa be a töltő gyártójának használati
utasításait.
- Ellenőrizze a kivezetők és a saruk
tisztaságát. Ha szulfátosodást észlel
(fehéres vagy zöldes lerakódás),
szerelje le és tisztítsa meg azokat.
- Kösse vissza az akkumulátor két gyors
szorítású saruját a (-) pólussal kezdve.
Egyes funkciók csak az akkumulátor
megfelelő töltöttségi szintje esetén
érhet
ők el.
Page 144 of 192
142

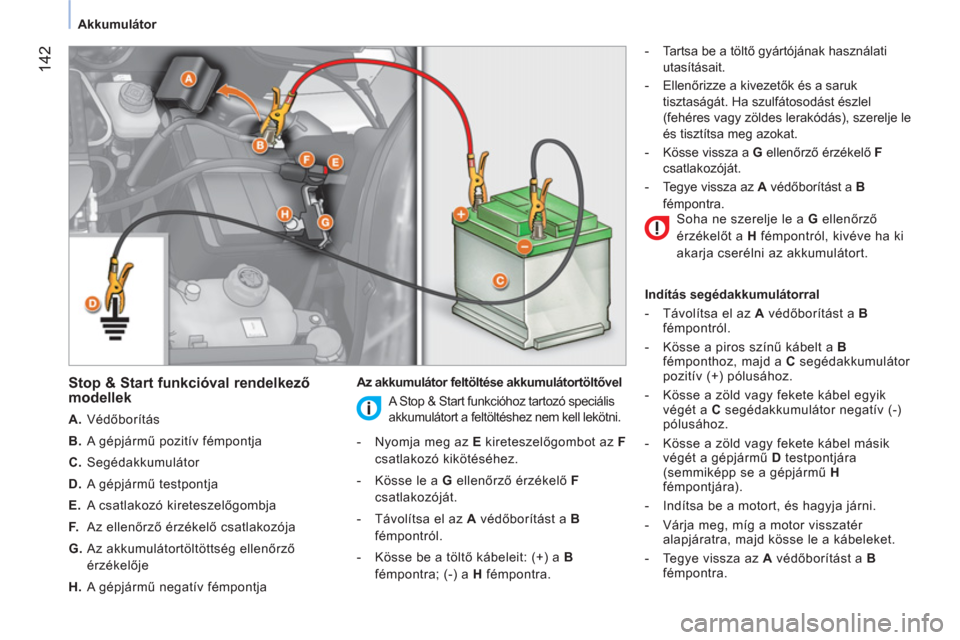

Akkumulátor
Stop & Start funkcióval rendelkező
modellek
A.
Védőborítás
B.
A gépjármű pozitív fémpontja
C.
Segédakkumulátor
D.
A gépjármű testpontja
E.
A csatlakozó kireteszelőgombja
F.
Az ellenőrző érzékelő csatlakozója
G.
Az akkumulátortöltöttség ellenőrző
érzékelője
H.
A gépjármű negatív fémpontja
Az akkumulátor feltöltése akkumulátortöltővel
- Tartsa be a töltő gyártójának használati
utasításait.
- Ellenőrizze a kivezetők és a saruk
tisztaságát. Ha szulfátosodást észlel
(fehéres vagy zöldes lerakódás), szerelje le
és tisztítsa meg azokat.
- Kösse vissza a G
ellenőrző érzékelő F
csatlakozóját.
- Tegye vissza az A
védőborítást a B
fémpontra.
Indítás segédakkumulátorral
- Távolítsa el az A
védőborítást a B
fémpontról.
- Kösse a piros színű kábelt a B
fémponthoz, majd a C
segédakkumulátor
pozitív (+) pólusához.
- Kösse a zöld vagy fekete kábel egyik
végét a C
segédakkumulátor negatív (-)
pólusához.
- Kösse a zöld vagy fekete kábel másik
végét a gépjármű D
testpontjára
(semmiképp se a gépjármű H
fémpontjára).
- Indítsa be a motort, és hagyja járni.
- Várja meg, míg a motor visszatér
alapjáratra, majd kösse le a kábeleket.
- Tegye vissza az A
védőborítást a B
fémpontra.
A Stop & Start funkcióhoz tartozó speciális
akkumulátort a feltöltéshez nem kell lekötni.
- Nyomja meg az E
kireteszelőgombot az F
csatlakozó kikötéséhez.
- Kösse le a G
ellenőrző érzékelő F
csatlakozóját.
- Távolítsa el az A
védőborítást a B
fémpontról.
- Kösse be a töltő kábeleit: (+) a
B
fémpontra; (-) a H
fémpontra. Soha ne szerelje le a G
ellenőrző
érzékelőt a H
fémpontról, kivéve ha ki
akarja cserélni az akkumulátort.
Page 145 of 192
143
7
GYORS SEGÍTSÉG
Akkumulátor

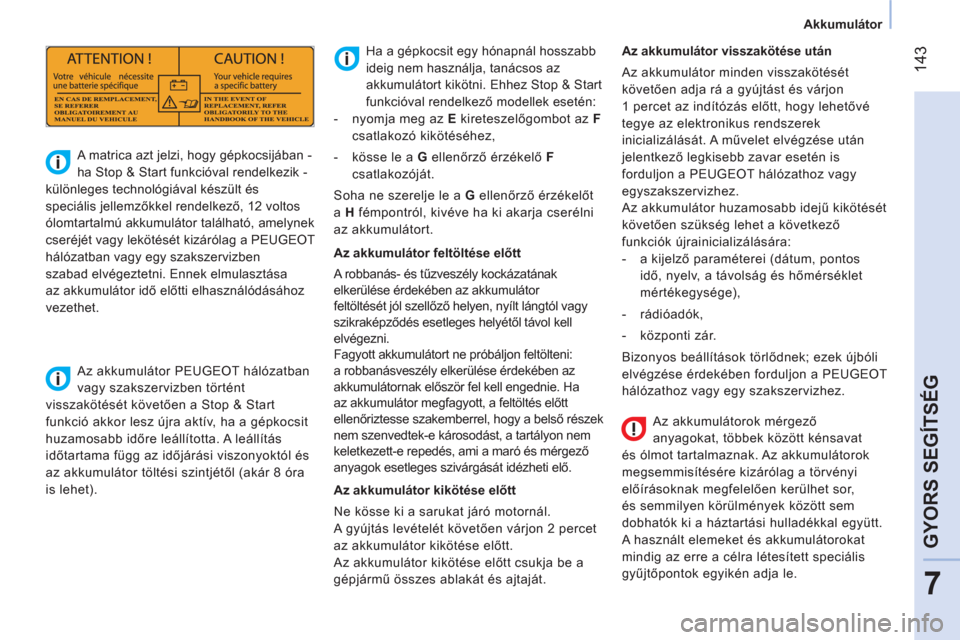

Az akkumulátorok mérgező
anyagokat, többek között kénsavat
és ólmot tartalmaznak. Az akkumulátorok
megsemmisítésére kizárólag a törvényi
előírásoknak megfelelően kerülhet sor,
és semmilyen körülmények között sem
dobhatók ki a háztartási hulladékkal együtt.
A használt elemeket és akkumulátorokat
mindig az erre a célra létesített speciális
gyűjtőpontok egyikén adja le.
Ha a gépkocsit egy hónapnál hosszabb
ideig nem használja, tanácsos az
akkumulátort kikötni. Ehhez Stop & Start
funkcióval rendelkező modellek esetén:
- nyomja meg az E
kireteszelőgombot az F
csatlakozó kikötéséhez,
- kösse le a G
ellenőrző érzékelő F
csatlakozóját.
Soha ne szerelje le a G
ellenőrző érzékelőt
a H
fémpontról, kivéve ha ki akarja cserélni
az akkumulátort.
A matrica azt jelzi, hogy gépkocsijában -
ha Stop & Start funkcióval rendelkezik -
különleges technológiával készült és
speciális jellemzőkkel rendelkező, 12 voltos
ólomtartalmú akkumulátor található, amelynek
cseréjét vagy lekötését kizárólag a PEUGEOT
hálózatban vagy egy szakszervizben
szabad elvégeztetni. Ennek elmulasztása
az akkumulátor idő előtti elhasználódásához
vezethet.
Az akkumulátor PEUGEOT hálózatban
vagy szakszervizben történt
visszakötését követően a Stop & Start
funkció akkor lesz újra aktív, ha a gépkocsit
huzamosabb időre leállította. A leállítás
időtartama függ az időjárási viszonyoktól és
az akkumulátor töltési szintjétől (akár 8 óra
is lehet).
Az akkumulátor feltöltése előtt
A robbanás- és tűzveszély kockázatának
elkerülése érdekében az akkumulátor
feltöltését jól szellőző helyen, nyílt lángtól vagy
szikraképződés esetleges helyétől távol kell
elvégezni.
Fagyott akkumulátort ne próbáljon feltölteni:
a robbanásveszély elkerülése érdekében az
akkumulátornak először fel kell engednie. Ha
az akkumulátor megfagyott, a feltöltés előtt
ellenőriztesse szakemberrel, hogy a belső részek
nem szenvedtek-e károsodást, a tartályon nem
keletkezett-e repedés, ami a maró és mérgező
anyagok esetleges szivárgását idézheti elő.
Az akkumulátor kikötése előtt
Ne kösse ki a sarukat járó motornál.
A gyújtás levételét követően várjon 2 percet
az akkumulátor kikötése előtt.
Az akkumulátor kikötése előtt csukja be a
gépjármű összes ablakát és ajtaját.
Az akkumulátor visszakötése után
Az akkumulátor minden visszakötését
követően adja rá a gyújtást és várjon
1 percet az indítózás előtt, hogy lehetővé
tegye az elektronikus rendszerek
inicializálását. A művelet elvégzése után
jelentkező legkisebb zavar esetén is
forduljon a PEUGEOT hálózathoz vagy
egyszakszervizhez.
Az akkumulátor huzamosabb idejű kikötését
követően szükség lehet a következő
funkciók újrainicializálására:
- a kijelző paraméterei (dátum, pontos
idő, nyelv, a távolság és hőmérséklet
mértékegysége),
- rádióadók,
- központi zár.
Bizonyos beállítások törl
ődnek; ezek újbóli
elvégzése érdekében forduljon a PEUGEOT
hálózathoz vagy egy szakszervizhez.
Page 146 of 192
144
Kerékcsere
KERÉKCSERE
A gépjármű leállítása
A gépjárművet lehetőleg vízszintes, szilárd,
nem csúszós felületen állítsa le.
Húzza be a parkolóféket, vegye le a
gyújtást, és kapcsoljon első sebességi
fokozatba (emelkedőn).
Győződjön meg róla, hogy az utasok
elhagyták a gépkocsit, és biztonságos
helyen tartózkodnak.
Lehetőleg azt a kereket ékelje ki, amelyik
a lecserélendővel átlósan szemben
helyezkedik el.
Szerszámok
A kerékcseréhez szükséges szerszámokat a
kisáruszállító esetében a vezetőoldali ülés,
a kombi változat esetében a hátsó üléssor
mögött elhelyezett készletben találja.
1.
Kerékkulcs
2.
Illesztőrúd
3.
Csavarhúzó
4.
Emelő hajtókarral
5.
Leszerelhető vonószem
Az emelőt és a szerszámokat kifejezetten az
Ön gépkocsijához tervezték. Ne használja
őket másra.
Ne feküdjön a gépkocsi alá, ha azt csak az
emelő tartja; használjon tartóbakot.
A pótkerék kiszerelése
A pótkerék rögzítőcsavarja hátul, a
rakodóküszöb bal hátsó részén található.
1.
A kerékkulcs segítségével lazítsa ki a
kerék rögzítőcsavarját.
2.
A csörlő kábelének kiengedéséhez
lazítsa ki teljesen a csavart.
3.
A kulcs segítségével vegye ki a
pótkereket.
4.
Emelje meg az A
fedelet.
5.
Húzza ki a helyéről a B
kábelt.
6.
Szabadítsa ki a pótkereket és helyezze a
lecserélendő kerék közelébe.
Page 147 of 192
145
7
GYORS SEGÍTSÉG
Kerékcsere
A kerék leszerelése
1.
A gépjárművet lehetőleg vízszintes,
szilárd, nem csúszós talajon állítsa
le. Húzza be a parkolóféket, és a
talaj dőlésszögétől függően állítsa a
sebességváltót első fokozatba vagy
hátramenetbe.
2.
Nagyméretű változat: a szelepjáratnál
a dísztárcsa pereme alá illesztett
kerékkulcs ( 1
) meghúzásával emelje meg
a dísztárcsát.
Kisméretű változat: csúsztassa
a csavarhúzót ( 3
) a dísztárcsa
mélyedésébe, majd a csavarhúzót lefelé
nyomva pattintsa le a dísztárcsát.
3.
A csavarkulccsal lazítsa ki a
kerékcsavart.
4.
Helyezze az emelőt az alvázon található A
jelhez (a hossztartón található mélyedésbe),
a lehető legközelebb a lecserélendő
kerékhez (lásd az ábrát).
5.
Hajtsa ki az emelőt ( 4
) úgy, hogy a talpa
a talajra támaszkodjon. Ellenőrizze, hogy
az emelő talpának tengelye derékszöget
zár-e be a kitámasztási felülettel.
6.
Emelje meg az autót.
7.
Távolítsa el a csavarokat és vegye le a
kereket.
A kerék visszahelyezése
1.
Tegye a tartót a kerékre.
2.
Helyezze el a B
kábelt.
3.
Nyomja le az A
fedelet.
4.
Állítsa megfelelő helyzetbe a kereket.
5.
Forgassa a kulcsot az óramutató
járásával megegyező irányba a pótkerék
teljes felemelkedéséig.
Page 148 of 192
146
Kerékcsere
A kerék felszerelése
6.
A szelepjáratnál kezdve tegye vissza a
helyére a dísztárcsát, majd tenyerével
nyomkodja körbe a peremét.
7.
Tegye vissza a helyére a szerszámokat
és a kereket.
8.
Vizsgálja meg a gumiabroncs nyomását
(lásd az „Azonosító elemek” c. részt), és
ellenőriztesse a centírozást. A gumiabroncsok nyomásértékeit
tartalmazó címke elhelyezkedéséről a
8. fejezet „Azonosító elemek” c. részében
olvashat.
Minél hamarabb ellenőriztesse a csavarok
meghúzását és a gumiabroncsok nyomását
a PEUGEOT hálózatban vagy egy
szakszervizben.
1.
Az illesztőrúd ( 2
) segítségével helyezze
vissza a kereket.
2.
Kézzel húzza meg a 3 csavart és vegye
ki az illesztőrudat. Tegye a helyére a
negyedik csavart.
3.
A kerékkulcs ( 1
) segítségével húzza meg
a csavarokat.
4.
Hajtsa be az emelőt ( 4
) és vegye ki a
gépjármű alól.
5.
A kerékkulcs segítségével húzza meg
ütközésig a csavarokat. A lehető leghamarabb javíttassa
meg és szereltesse vissza az eredeti
kereket a PEUGEOT hálózatban vagy
egy szakszervizben.
Page 149 of 192
147
7
GYORS SEGÍTSÉG
Kerékcsere

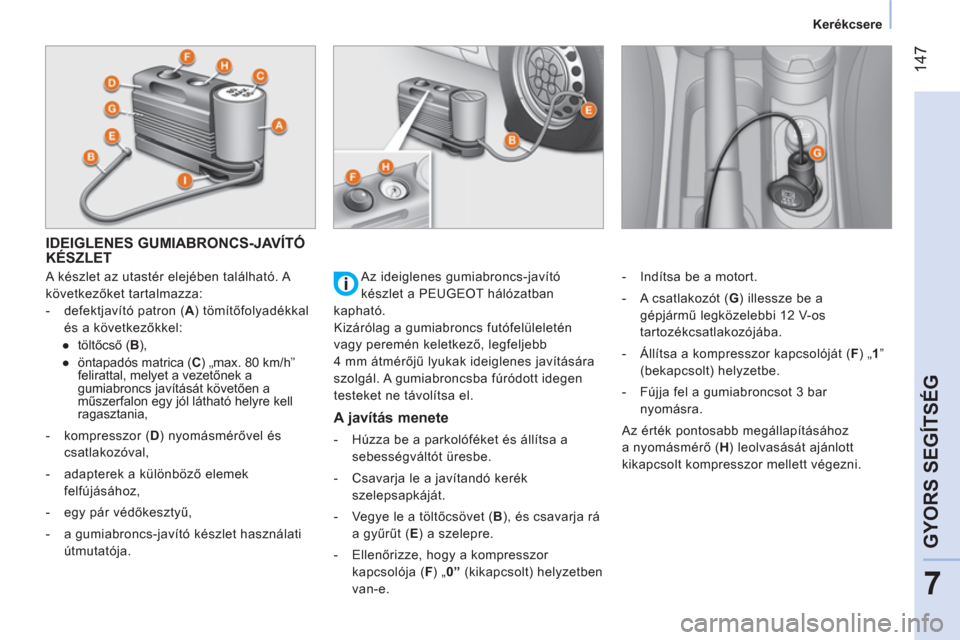

IDEIGLENES GUMIABRONCS-JAVÍTÓ
KÉSZLET
A készlet az utastér elejében található. A
következőket tartalmazza:
- defektjavító patron ( A
) tömítőfolyadékkal
és a következőkkel:
●
töltőcső ( B
),
●
öntapadós matrica ( C
) „max. 80 km/h”
felirattal, melyet a vezetőnek a
gumiabroncs javítását követően a
műszerfalon egy jól látható helyre kell
ragasztania,
- kompresszor ( D
) nyomásmérővel és
csatlakozóval,
- adapterek a különböző elemek
felfújásához,
- egy pár védőkesztyű,
- a gumiabroncs-javító készlet használati
útmutatója.
A javítás menete
- Húzza be a parkolóféket és állítsa a
sebességváltót üresbe.
- Csavarja le a javítandó kerék
szelepsapkáját.
- Vegye le a töltőcsövet ( B
), és csavarja rá
a gyűrűt ( E
) a szelepre.
- Ellenőrizze, hogy a kompresszor
kapcsolója ( F
) „ 0”
(kikapcsolt) helyzetben
van-e.
- Indítsa be a motort.
- A csatlakozót ( G
) illessze be a
gépjármű legközelebbi 12 V-os
tartozékcsatlakozójába.
- Állítsa a kompresszor kapcsolóját ( F
) „ 1”
(bekapcsolt) helyzetbe.
- Fújja fel a gumiabroncsot 3 bar
nyomásra.
Az érték pontosabb megállapításához
a nyomásmérő ( H
) leolvasását ajánlott
kikapcsolt kompresszor mellett végezni. Az ideiglenes gumiabroncs-javító
készlet a PEUGEOT hálózatban
kapható.
Kizárólag a gumiabroncs futófelüleletén
vagy peremén keletkező, legfeljebb
4 mm átmérőjű lyukak ideiglenes javítására
szolgál. A gumiabroncsba fúródott idegen
testeket ne távolítsa el.
Page 150 of 192
148
Kerékcsere
- Ha a nyomás öt perc
alatt nem ér el
legalább 1,5 bar
értéket:
●
kösse le a kompresszort a szelepről és
a 12 V-os tartozékcsatlakozóról,
●
a gépjárművel álljon kb. 10 méterrel
előrébb, hogy a tömítőanyag
szétfolyjon a gumiabroncs belsejében,
●
ismételten fújja fel az abroncsot.
- Ha a nyomás tíz perc
alatt nem ér el
legalább 1,8 bar
értéket:
●
fejezze be a javítást; a gumiabroncs
sérülése nem javítható,
●
forduljon a PEUGEOT hálózathoz vagy
egy szakszervizhez.
- Ha a gumiabroncs nyomása elérte a
3 bar
értéket, azonnal indítson.
Kb. 10 perc után álljon meg, és ellenőrizze
ismét a gumiabroncs nyomását.
Ha kell, fújja fel ismét a gumiabroncsot
a megfelelő értékre, és minél hamarabb
forduljon a PEUGEOT hálózathoz vagy egy
szakszervizhez.
Feltétlenül jelezze a szerelőnek, hogy a
gumiabroncs-javító készlettel hárította el
a gumiabroncs hibáját, és adja át neki a
használati útmutatót.
Ellenőrzés és a nyomásérték
visszaállítása
A gumiabroncs nyomásértékének
ellenőrzéséhez és visszaállításához a
kompresszort a következőképpen kell
használni:
- vegye le a csövet ( I
),
- csatlakoztassa közvetlenül a
gumiabroncs szelepére,
a patron így a kompresszorhoz lesz
csatlakoztatva, és a tömítőfolyadék nem
kerül be a gumiabroncs belsejébe.
A defektjavító patron cseréje
Kösse le a csövet ( I
).
Forgassa az üres patront az óramutató
járásával ellentétes irányba és emelje meg.
Helyezze be az új patront és forgassa az
óramutató járásával megegyező irányba.
Kösse vissza a csövet ( I
), és a másik csövet
is ( B
) tegye a helyére.
A defektjavító patron etilén-glikolt
tartalmaz, mely lenyelve mérgező, a
szembe jutva pedig irritáló hatású.
A készítményt gyermekektől elzárva tárolja.
A használt patront ne dobja el, hanem
adja le a PEUGEOT hálózatban vagy más
hivatalos gyűjtőhelyen. Ha a gumiabroncsot le kell ereszteni:
- kösse vissza a csövet ( I
) a gumiabroncs
szelepére,
- nyomja meg a kompresszor
kapcsolójának ( F
) közepén található
sárga gombot.
