Peugeot Bipper 2014 Kullanım Kılavuzu (in Turkish)

49
1
HAREKETE HAZIR

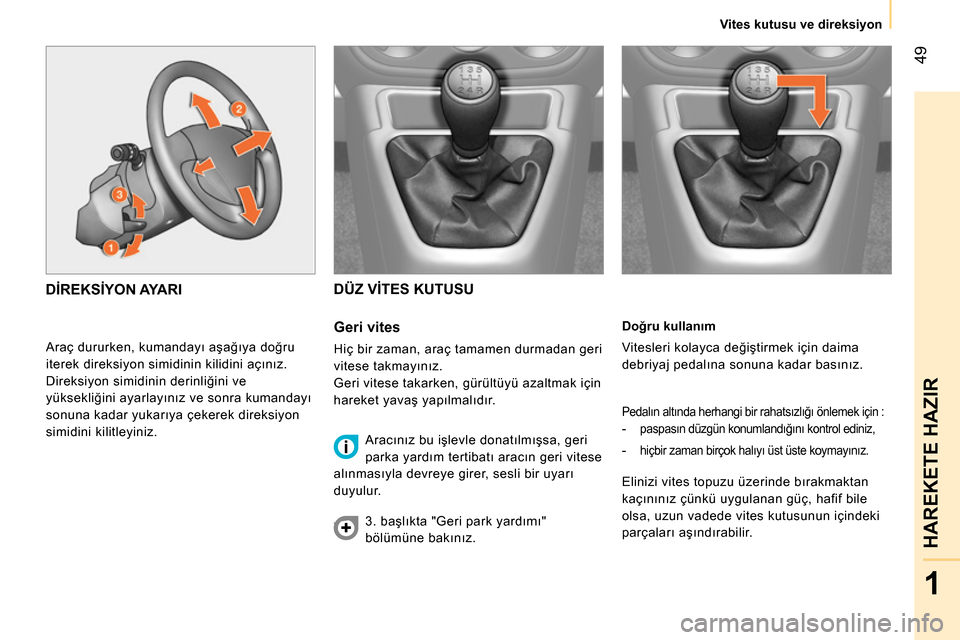

Vites kutusu ve direksiyon


Doğru kullanım
Vitesleri kolayca değiştirmek için daima
debriyaj pedalına sonuna kadar basınız.

Pedalın altında herhangi bir rahatsızlığı önlemek için :



- paspasın düzgün konumlandığını kontrol ediniz,


- hiçbir zaman birçok halıyı üst üste koymayınız.

Elinizi vites topuzu üzerinde bırakmaktan
kaçınınız çünkü uygulanan güç, hafif bile
olsa, uzun vadede vites kutusunun içindeki
parçaları aşındırabilir.



DÜZ VİTES KUTUSU

Geri vites

Hiç bir zaman, araç tamamen durmadan geri
vitese takmayınız.
Geri vitese takarken, gürültüyü azaltmak için
hareket yavaş yapılmalıdır.
Aracınız bu işlevle donatılmışsa, geri
parka yardım tertibatı aracın geri vitese
alınmasıyla devreye girer, sesli bir uyarı
duyulur.
3. başlıkta "Geri park yardımı"
bölümüne bakınız.

DİREKSİYON AYARI


Araç dururken, kumandayı aşağıya doğru
iterek direksiyon simidinin kilidini açınız.
Direksiyon simidinin derinliğini ve
yüksekliğini ayarlayınız ve sonra kumandayı
sonuna kadar yukarıya çekerek direksiyon
simidini kilitleyiniz.

50



Vites kutusu ve direksiyon

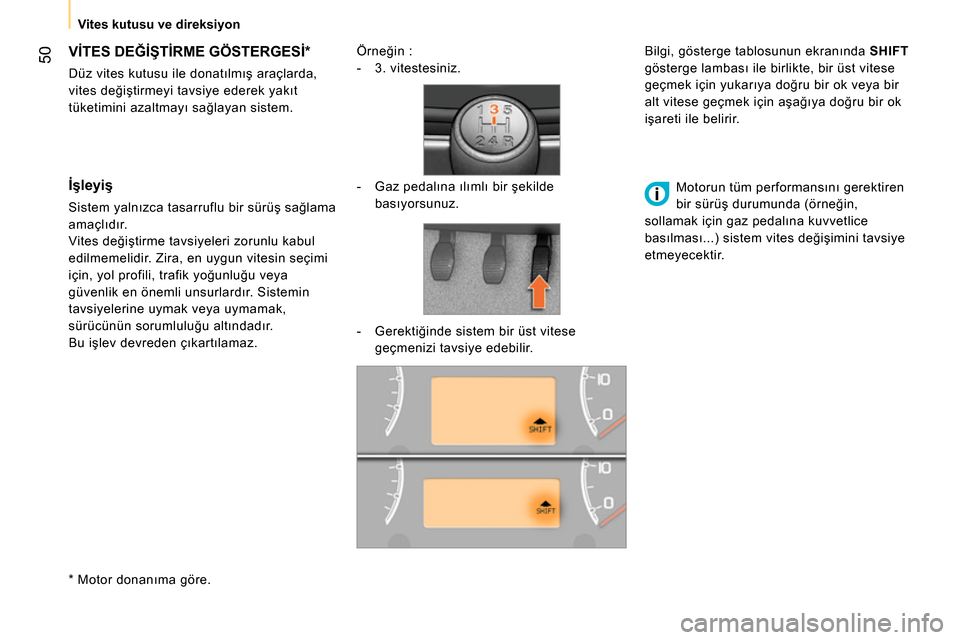

VİTES DEĞİŞTİRME GÖSTERGESİ
*

Düz vites kutusu ile donatılmış araçlarda,
vites değiştirmeyi tavsiye ederek yakıt
tüketimini azaltmayı sağlayan sistem.


İşleyiş

Sistem yalnızca tasarruflu bir sürüş sağlama
amaçlıdır.
Vites değiştirme tavsiyeleri zorunlu kabul
edilmemelidir. Zira, en uygun vitesin seçimi
için, yol profili, trafik yoğunluğu veya
güvenlik en önemli unsurlardır. Sistemin
tavsiyelerine uymak veya uymamak,
sürücünün sorumluluğu altındadır.
Bu işlev devreden çıkartılamaz.
Örneğin :


- 3. vitestesiniz.

- Gaz pedalına ılımlı bir şekilde
basıyorsunuz.

- Gerektiğinde sistem bir üst vitese
geçmenizi tavsiye edebilir.
Bilgi, gösterge tablosunun ekranında SHIFT
gösterge lambası ile birlikte, bir üst vitese
geçmek için yukarıya doğru bir ok veya bir
alt vitese geçmek için aşağıya doğru bir ok
işareti ile belirir.

Motorun tüm performansını gerektiren
bir sürüş durumunda (örneğin,
sollamak için gaz pedalına kuvvetlice
basılması...) sistem vites değişimini tavsiye
etmeyecektir.


* Motor donanıma göre.

51
1
HAREKETE HAZIR



Vites kutusu ve direksiyon

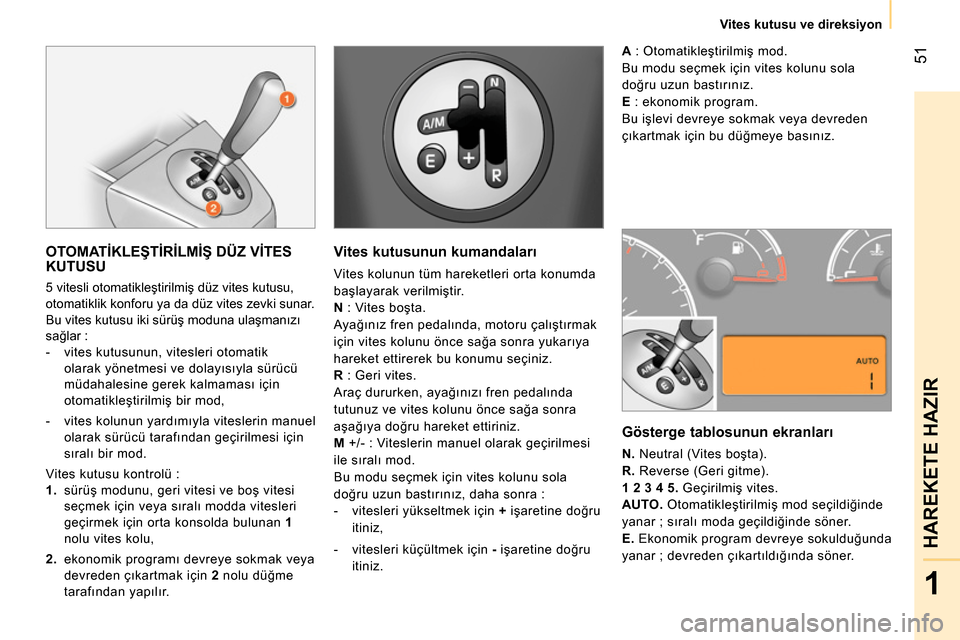

OTOMATİKLEŞTİRİLMİŞ DÜZ VİTES
KUTUSU
5 vitesli otomatikleştirilmiş düz vites kutusu,
otomatiklik konforu ya da düz vites zevki sunar.
Bu vites kutusu iki sürüş moduna ulaşmanızı
sağlar :


- vites kutusunun, vitesleri otomatik
olarak yönetmesi ve dolayısıyla sürücü
müdahalesine gerek kalmaması için
otomatikleştirilmiş bir mod,

- vites kolunun yardımıyla viteslerin manuel
olarak sürücü tarafından geçirilmesi için
sıralı bir mod.
Vites kutusu kontrolü :


1.
sürüş modunu, geri vitesi ve boş vitesi
seçmek için veya sıralı modda vitesleri
geçirmek için orta konsolda bulunan 1
nolu vites kolu,

2.
ekonomik programı devreye sokmak veya
devreden çıkartmak için 2
nolu düğme
tarafından yapılır.


Vites kutusunun kumandaları

Vites kolunun tüm hareketleri orta konumda
başlayarak verilmiştir.

N
: Vites boşta.
Ayağınız fren pedalında, motoru çalıştırmak
için vites kolunu önce sağa sonra yukarıya
hareket ettirerek bu konumu seçiniz.

R
: Geri vites.
Araç dururken, ayağınızı fren pedalında
tutunuz ve vites kolunu önce sağa sonra
aşağıya doğru hareket ettiriniz.

M
+/- : Viteslerin manuel olarak geçirilmesi
ile sıralı mod.
Bu modu seçmek için vites kolunu sola
doğru uzun bastırınız, daha sonra :


- vitesleri yükseltmek için +
işaretine doğru
itiniz,

- vitesleri küçültmek için -
işaretine doğru
itiniz.


Gösterge tablosunun ekranları


N.
Neutral (Vites boşta).

R.
Reverse (Geri gitme).

1 2 3 4 5.
Geçirilmiş vites.

AUTO.
Otomatikleştirilmiş mod seçildiğinde
yanar ; sıralı moda geçildiğinde söner.

E.
Ekonomik program devreye sokulduğunda
yanar ; devreden çıkartıldığında söner.
A
: Otomatikleştirilmiş mod.
Bu modu seçmek için vites kolunu sola
doğru uzun bastırınız.

E
: ekonomik program.
Bu işlevi devreye sokmak veya devreden
çıkartmak için bu düğmeye basınız.

52



Vites kutusu ve direksiyon

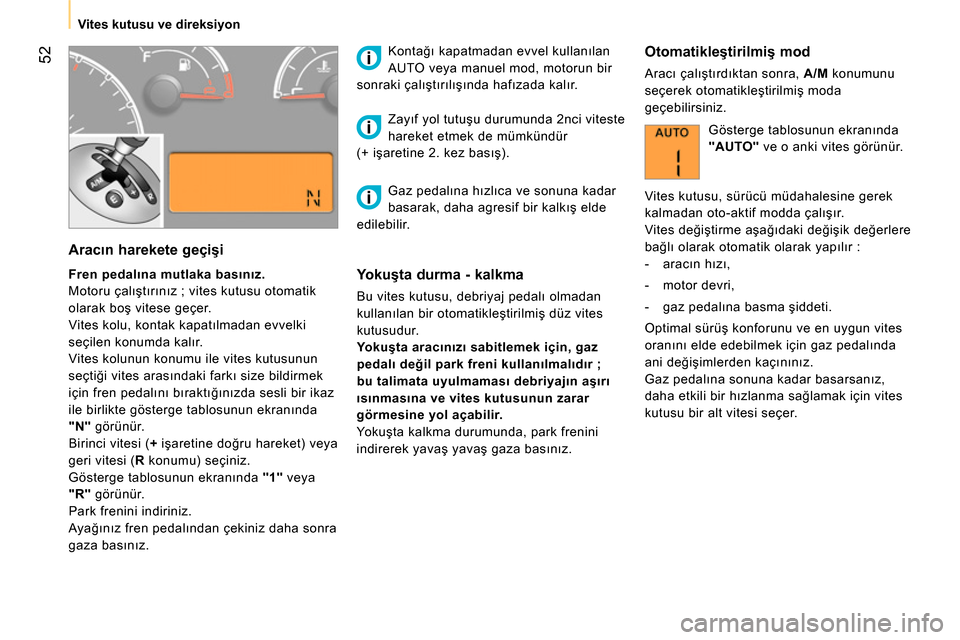

Aracın harekete geçişi



Fren pedalına mutlaka basınız.
Motoru çalıştırınız ; vites kutusu otomatik
olarak boş vitese geçer.
Vites kolu, kontak kapatılmadan evvelki
seçilen konumda kalır.
Vites kolunun konumu ile vites kutusunun
seçtiği vites arasındaki farkı size bildirmek
için fren pedalını bıraktığınızda sesli bir ikaz
ile birlikte gösterge tablosunun ekranında
"N"
görünür.
Birinci vitesi ( +
işaretine doğru hareket) veya
geri vitesi ( R
konumu) seçiniz.
Gösterge tablosunun ekranında "1"
veya
"R"
görünür.
Park frenini indiriniz.
Ayağınız fren pedalından çekiniz daha sonra
gaza basınız.
Kontağı kapatmadan evvel kullanı
lan
AUTO veya manuel mod, motorun bir
sonraki çalıştırılışında hafızada kalır.


Yokuşta durma - kalkma

Bu vites kutusu, debriyaj pedalı olmadan
kullanılan bir otomatikleştirilmiş düz vites
kutusudur.

Yokuşta aracınızı sabitlemek için, gaz
pedalı değil park freni kullanılmalıdır ;
bu talimata uyulmaması debriyajın aşırı
ısınmasına ve vites kutusunun zarar
görmesine yol açabilir.
Yokuşta kalkma durumunda, park frenini
indirerek yavaş yavaş gaza basınız. Zayıf yol tutuşu durumunda 2nci viteste
hareket etmek de mümkündür
(+ işaretine 2. kez basış).


Otomatikleştirilmiş mod

Aracı çalıştırdıktan sonra, A/M
konumunu
seçerek otomatikleştirilmiş moda
geçebilirsiniz.
Gösterge tablosunun ekranında
"AUTO"
ve o anki vites görünür.
Vites kutusu, sürücü müdahalesine gerek
kalmadan oto-aktif modda çalışır.
Vites değiştirme aşağıdaki değişik değerlere
bağlı olarak otomatik olarak yapılır :


- aracın hızı,

- motor devri,

- gaz pedalına basma şiddeti.
Optimal sürüş konforunu ve en uygun vites
oranını elde edebilmek için gaz pedalında
ani değişimlerden kaçınınız.

Gaz pedalına sonuna kadar basarsanız,
daha etkili bir hızlanma sağlamak için vites
kutusu bir alt vitesi seçer. Gaz pedalına hızlıca ve sonuna kadar
basarak, daha agresif bir kalkış elde
edilebilir.

53
1
HAREKETE HAZIR



Vites kutusu ve direksiyon

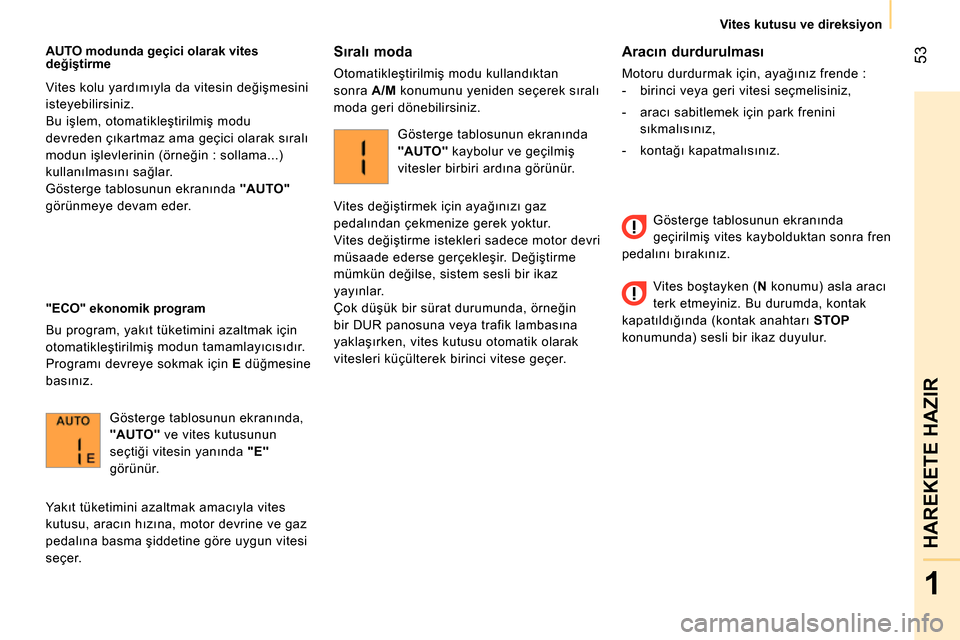

Aracın durdurulması

Motoru durdurmak için, ayağınız frende :


- birinci veya geri vitesi seçmelisiniz,

- aracı sabitlemek için park frenini
sıkmalısınız,

- kontağı kapatmalısınız.
AUTO modunda geçici olarak vites
değiştirme
Vites kolu yardımıyla da vitesin değişmesini
isteyebilirsiniz.
Bu işlem, otomatikleştirilmiş modu
devreden çıkartmaz ama geçici olarak sıralı
modun işlevlerinin (örneğin : sollama...)
kullanılmasını sağlar.
Gösterge tablosunun ekranında "AUTO"
görünmeye devam eder.

"ECO" ekonomik program
Bu program, yakıt tüketimini azaltmak için
otomatikleştirilmi
ş modun tamamlayıcısıdır.
Programı devreye sokmak için E
düğmesine
basınız.


Sıralı moda

Otomatikleştirilmiş modu kullandıktan
sonra A/M
konumunu yeniden seçerek sıralı
moda geri dönebilirsiniz.
Gösterge tablosunun ekranında,
"AUTO"
ve vites kutusunun
seçtiği vitesin yanında "E"
görünür.
Ya kıt tüketimini azaltmak amacıyla vites
kutusu, aracın hızına, motor devrine ve gaz
pedalına basma şiddetine göre uygun vitesi
seçer.
Gösterge tablosunun ekranında
"AUTO"
kaybolur ve geçilmiş
vitesler birbiri ardına görünür.
Vites değiştirmek için ayağınızı gaz
pedalından çekmenize gerek yoktur.
Vites değiştirme istekleri sadece motor devri
müsaade ederse gerçekleşir. Değiştirme
mümkün değilse, sistem sesli bir ikaz
yayınlar.
Çok düş
ük bir sürat durumunda, örneğin
bir DUR panosuna veya trafik lambasına
yaklaşırken, vites kutusu otomatik olarak
vitesleri küçülterek birinci vitese geçer.
Gösterge tablosunun ekranında
geçirilmiş vites kaybolduktan sonra fren
pedalını bırakınız.
Vites boştayken ( N
konumu) asla aracı
terk etmeyiniz. Bu durumda, kontak
kapatıldığında (kontak anahtarı STOP
konumunda) sesli bir ikaz duyulur.

54



Vites kutusu ve direksiyon

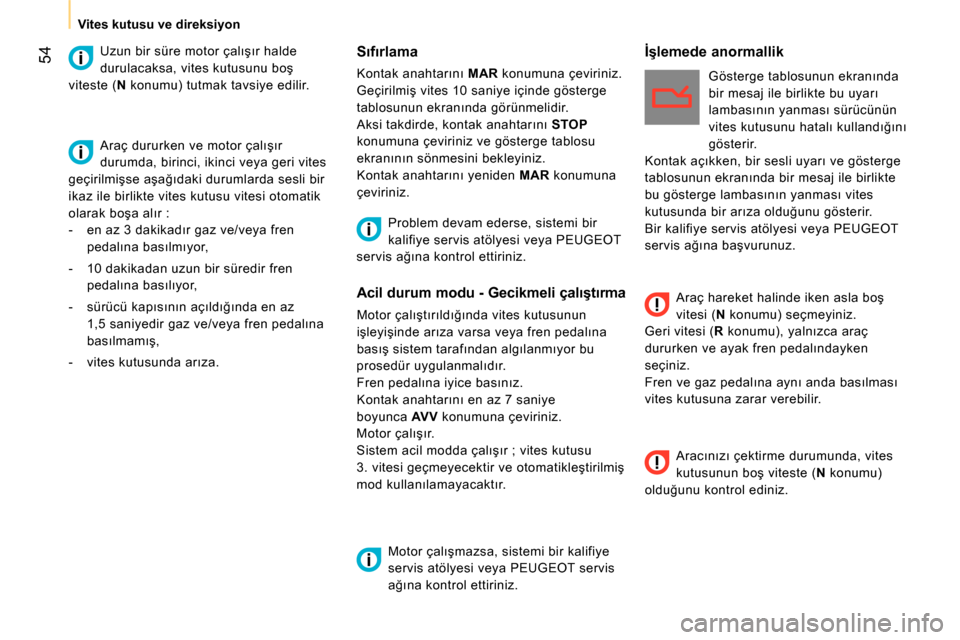

Sıfırlama

Kontak anahtarını MAR
konumuna çeviriniz.
Geçirilmiş vites 10 saniye içinde gösterge
tablosunun ekranında görünmelidir.
Aksi takdirde, kontak anahtarını STOP
konumuna çeviriniz ve gösterge tablosu
ekranının sönmesini bekleyiniz.
Kontak anahtarını yeniden MAR
konumuna
çeviriniz.
Gösterge tablosunun ekranında
bir mesaj ile birlikte bu uyarı
lambasının yanması sürücünün
vites kutusunu hatalı kullandığını
gösterir.
Kontak açıkken, bir sesli uyarı ve gösterge
tablosunun ekranında bir mesaj ile birlikte
bu gösterge lambasının yanması vites
kutusunda bir arıza olduğunu gösterir.
Bir kalifiye servis atölyesi veya PEUGEOT
servis ağına başvurunuz. Problem devam ederse, sistemi bir
kalifiye servis atölyesi veya PEUGEOT
servis ağına kontrol ettiriniz.
Araç hareket halinde iken asla boş

vitesi ( N
konumu) seçmeyiniz.
Geri vitesi ( R
konumu), yalnızca araç
dururken ve ayak fren pedalındayken
seçiniz.
Fren ve gaz pedalına aynı anda basılması
vites kutusuna zarar verebilir.
Acil durum modu - Gecikmeli çalıştırma

Motor çalıştırıldığında vites kutusunun
işleyişinde arıza varsa veya fren pedalına
basış sistem tarafından algılanmıyor bu
prosedür uygulanmalıdır.
Fren pedalına iyice basınız.
Kontak anahtarını en az 7 saniye
boyunca AV V
konumuna çeviriniz.
Motor çalışır.
Sistem acil modda çalışır ; vites kutusu
3. vitesi geçmeyecektir ve otomatikleştirilmiş
mod kullanılamayacaktır.
Motor çalışmazsa, sistemi bir kalifiye
servis atölyesi veya PEUGEOT servis
ağına kontrol ettiriniz.




İşlemede anormallik

Uzun bir süre motor çalışır halde
durulacaksa, vites kutusunu boş
viteste ( N
konumu) tutmak tavsiye edilir.
Araç dururken ve motor çalışır
durumda, birinci, ikinci veya geri vites
geçirilmişse aşağıdaki durumlarda sesli bir
ikaz ile birlikte vites kutusu vitesi otomatik
olarak boşa alır :


- en az 3 dakikadır gaz ve/veya fren
pedalına basılmıyor,

- 10 dakikadan uzun bir süredir fren
pedalına basılıyor,

- sürücü kapısının açıldığında en az
1,5 saniyedir gaz ve/veya fren pedalına
basılmamış,

- vites kutusunda arıza.


Aracınızı çektirme durumunda, vites
kutusunun boş viteste ( N
konumu)
olduğunu kontrol ediniz.

55
1
HAREKETE HAZIR



Vites kutusu ve direksiyon







YOKUŞTA KALKIŞ YARDIMI


ESP sisteminin bir parçasıdır ; ayağınızı fren
pedalından gaz pedalına geçirdiğiniz sürede,
aracınızı kısa bir an (yaklaşık 2 saniye) sabit
tutarak yokuşta kalkmayı kolaylaştırır.
Bu işlev sadece aşağıdaki koşullarda
devreye girer :


- ayak fren pedalında ve araç tamamen
hareketsizken,

- motor çalışır durumdayken,

- yokuşun eğilimi % 5'ten fazla ise,
İşleyiş

Yokuş yukarı motor çalışırken ve araç
dururken, fren pedalı bırakıldığında araç
k
ısa bir süre tutulur :


- araç, düz vites kutusu ile birinci viteste
veya boş viteste ise,

- araç, otomatikleştirilmiş düz vites kutusu
ile A
veya M
konumunda ise.



Yokuş aşağı motor çalışırken, araç
dururken ve geri vitesteyken, fren pedalı
bırakıldığında araç kısa bir süre tutulur.


2 saniye sonra hala harekete
geçilmemişse, sistem fren basıncını
kademe kademe azaltarak otomatik olarak
devreden çıkar. Bu aşamada, aracın pek
yakında harekete geçeceğini belli eden tipik
bir frenlerin mekanik olarak açılma sesini
duymak mümkündür.
Yokuş kalkış yardımı sisteminin geçici
olarak aracı sabit tutma işlevi sırasında
araçtan ç
ıkmayınız.
Motor çalışırken araçtan çıkmak
durumundaysanız, manuel olarak park
frenini çekiniz. Daha sonra park freni uyarı
lambasının gösterge tablosunda sabit olarak
yandığını kontrol ediniz.

İşlemede anormallik
Sistemde bir bozukluk meydana
geldiğinde, bu uyarı lambaları
gösterge tablosunda yanar.
Sistemin kontrol edilmesi için
bir kalifiye servis atölyesi
veya PEUGEOT servis ağına
başvurunuz.
Stop & Start sisteminin STOP modunda
yokuşta kalkış yardımı devre dışı kalır.

56



Vites kutusu ve direksiyon



- düz vites kutusuyla
, araç dururken,
vitesi boşa alınız, ardından debriyaj
pedalını bırakınız,

- otomatikleştirilmiş düz vites
kutusuyla
, araç dururken, fren pedalını
basılı tutunuz.
Özel durumlar : STOP modu kullanılamaz
durumda
STOP modu şu durumlarda devreye girmez :


- sürücü kapısı açık,

- sürücünün emniyet kemeri takılı değil,

- geri vites takılı,

- sistemin kontrolü için bazı anlık şartlar
(akünün şarj seviyesi, motor ısısı, partikül
filtresinin normale dönüş
ü, fren asistansı,
dış sıcaklık...) bunu gerektiriyor.
Bu durumda, gösterge tablosunun
ekranında bir mesaj ile birlikte "S"
gösterge lambası birkaç saniye
boyunca yanıp söner, ardından
tamamen söner.

Bu işleyiş biçimi tamamen normaldir.













STOP & START

Stop & Start işlevi, trafiğin durduğu anlarda
(kırmızı ışık, sıkışıklık, diğer...) motoru geçici
olarak durdurur -STOP modu-. Yeniden
hareket etmek istediğinizde motor otomatik
olarak yeniden çalışır -START modu-.
Yeniden çalışma, anlık, hızlı ve sessiz bir
şekilde gerçekleşir.
Şehir kullanımına mükemmel bir şekilde
uyarlanmış olan bu Stop & Start işlevi, yakıt
tüketimini, kirleten gazların yayılımını ve
araç dururken gürültü kirliliğini azaltmaya
imkân tanır.


İşleyiş


Motorun STOP moduna geçmesi
Gösterge tablosundaki "S"
ışığı
yanar ve motor geçici olarak durur : Yavaş bir sürüş esnasında motorun
art arda durmasını engellemek için,
motorun otomatik olarak durdurulması
işlevi yalnızca sürat yaklaşık 10 km/saat
geçtiğinde mümkündür.
Stop & Start sisteminin STOP modunda,
yokuşta kalkış yardımı işlemez.
Kontağı anahtar ile kapatmadan
aracınızdan asla çıkmayınız.
Motor STOP modundayken hiçbir
zaman yakıt doldurmayınız ; mutlaka
kontağı anahtarla kapatınız.

57
1
HAREKETE HAZIR



Vites kutusu ve direksiyon


Özel durumlar : START modunun otomatik
olarak devreye girmesi
START modu şu durumlarda otomatik olarak
devreye girer :


- rampada, araç vites boştayken ilerliyorsa,

- Stop & Start ile motor yaklaşık
3 dakikadan uzun bir süredir
durdurulmuş,

- sistemin veya aracın kontrolü için bazı
anlık şartlar (akünün şarj seviyesi, motor
ısısı, fren asistansı, klima ayarı...) bunu
gerektiriyor.
Doğru kullanım
Düz vites kutulu bir araçta STOP
modundayken, debriyaja tam basmadan bir
vitese alırsanız, motorun yeniden çalışması
başarısız olabilir.
Motoru yeniden çalışmasını sağlamak için
debriyaj pedalına tam basmanızı isteyen bir
mesaj gösterge tablosunda belirir veya bir
gösterge lambası yanar.
STOP modunda motor dururken, sürücü
emniyet kemerini ve ön kapıyı
açarsa motoru
yeniden çalıştırmak yalnızca kontak anahtarı
ile mümkündür. Bu durum sesli bir ikaz ve
bakım uyarı lambasının yanıp sönmesi ile
birlikte gösterge tablosunun ekranında bir
mesaj ile gösterilir.
START modunda otomatik çalıştırmadan
sonra 3 dakika içinde sürücü hiç bir şey
yapmazsa sistem motoru tamamen durdurur.
Motoru yeniden çalıştırmak yalnızca kontak
anahtarı ile mümkündür.

Motorun START moduna geçmesi

"S"
gösterge lambası söner ve
motor yeniden çalışır :


- düz vites kutusuyla
, debriyaj pedalına
basınız,

- otomatikleştirilmiş düz vites
kutusuyla
:


●
vites kolu A
ya da M
konumundayken
fren pedalını bırakınız,
●
ya da geri vitese takınız.

Bu durumda, gösterge tablosunun
ekranında bir mesaj ile birlikte "S"
gösterge lambası birkaç saniye
boyunca yanıp söner, ardından
tamamen söner.

Bu işleyiş biçimi tamamen normaldir.
STOP modunda, otomatikleştirilmiş düz
vites kutusunun vites kolunun hareket
ettirilmesi motorun yeniden çalışmasını
sağlar.
Yokuşta kalkış yardımı işlevi yalnızca
motor çalışırken devrede olduğu için,
yokuşta motorun otomatik olarak durması
durumunda, fren pedalını bırakmadan evvel
bir vitese takarak motoru çalıştırmak gerekir.

58



Vites kutusu ve direksiyon



Devreden çıkarma


İklimsel konfora öncelik vermek için
klimanın devamlı işleyebilmesini
sağlamak amacıyla Stop & Start
sistemini devreden çıkartmak gerekir.
Motor anahtar ile çalıştırıldıktan sonra
sistem, motor kapatılmadan önceki
durumunu (devrede veya devre dışı)
muhafaza eder.
Herhangi bir anda, sistemi devreden çıkarma
için "S - OFF"
kumandasına basınız.
Bu durum, gösterge tablosunun ekranında
bir mesajla birlikte kumandanın gösterge
lambasının yanmasıyla gösterilir.
Eğer devreden çıkarma STOP
modundayken yapıldıysa, motor hemen
yeniden çalışır.


İşleyişte anormallik
Bakım

Sistemin arızalanması
durumunda, Stop & Start
devreden çıkar ve gösterge
tablosunun ekranında bir mesaj
ile birlikte bu uyarı lambaları
gösterge tablosunda yanar.
Bir kalifiye servis atölyesi veya
PEUGEOT servis ağına kontrol
ettiriniz.
STOP modunda bir anormallik durumunda,
debriyaj pedalına sonuna kadar basarak
veya vitesi boşa alarak motoru yeniden
çalıştırmak mümkündür. Motor bölmesinde herhangi bir
müdahale yapmadan evvel, START
modunun otomatik olarak devreye girmesiyle
yaralanma riskine karşı mutlaka anahtar ile
kontağı kapatınız.
Bu sistem, kendine özgü niteliklere
ve teknolojiye sahip bir akü gerektirir
(referanslar bir kalifiye servis atölyesi veya
PEUGEOT servis ağında mevcuttur).
PEUGEOT tarafından onaylanmamış bir
akünün kullanımı, sistemin işlememesi
riskini beraberinde getirir.
Stop & Start sistemi gelişmiş bir
teknoloji gerektirir. Her türlü müdahale
PEUGEOT servis ağının size garanti ettiği
özel bir uzmanlık gerektirir.


Yeniden devreye sokma


"S - OFF"
kumandasına yeniden basınız.
Sistem yeniden devrededir ; bu durum
kumandanın gösterge lambasının
sönmesiyle birlikte gösterge tablosunun
ekranına bir mesajın gelmesiyle gösterilir.
