Page 31 of 192
29
1
PRÊT à PARTIR

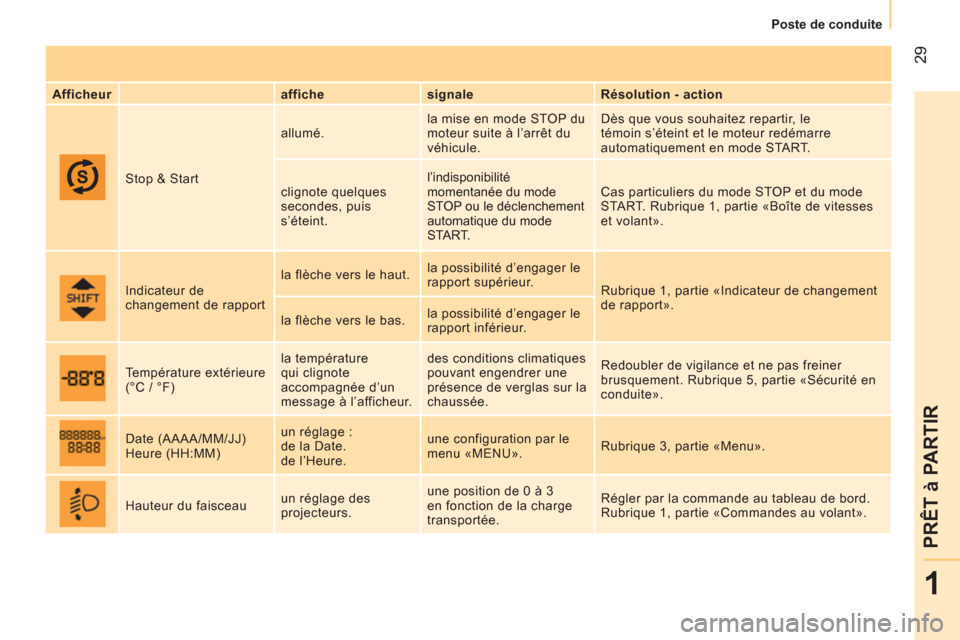

Poste de conduite
Afficheur
affiche
signale
Résolution - action
Stop & Start allumé. la mise en mode STOP du
moteur suite à l’arrêt du
véhicule. Dès que vous souhaitez repartir, le
témoin s’éteint et le moteur redémarre
automatiquement en mode START.
clignote quelques
secondes, puis
s’éteint. l’indisponibilité
momentanée du mode
STOP ou le déclenchement
automatique du mode
START. Cas particuliers du mode STOP et du mode
START. Rubrique 1, partie «Boîte de vitesses
et volant».
Indicateur de
changement de rapport la flèche vers le haut. la possibilité d’engager le
rapport supérieur.
Rubrique 1, partie «Indicateur de changement
de rapport».
la flèche vers le bas. la possibilité d’engager le
rapport inférieur.
Température extérieure
(°C / °F) la température
qui clignote
accompagnée d’un
message à l’afficheur. des conditions climatiques
pouvant engendrer une
présence de verglas sur la
chaussée. Redoubler de vigilance et ne pas freiner
brusquement. Rubrique 5, partie «Sécurité en
conduite».
Date (AAAA/MM/JJ)
Heure (HH:MM) un réglage :
de la Date.
de l’Heure. une configuration par le
menu «MENU». Rubrique 3, partie «Menu».
Hauteur du faisceau un réglage des
projecteurs. une position de 0 à 3
en fonction de la charge
transportée. Régler par la commande au tableau de bord.
Rubrique 1, partie «Commandes au volant».

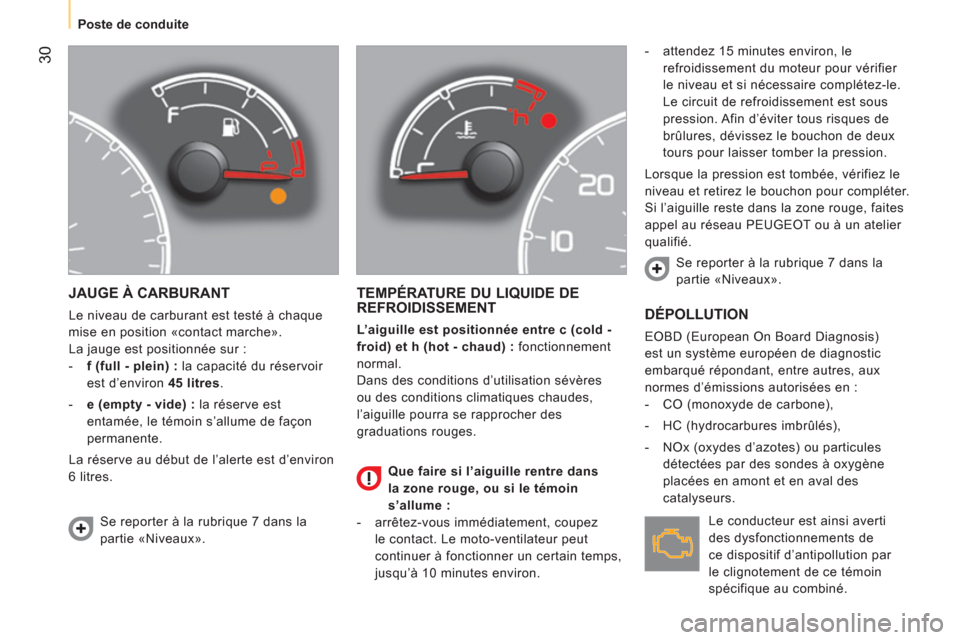

Page 32 of 192
30
Poste de conduite
JAUGE À CARBURANT
Le niveau de carburant est testé à chaque
mise en position «contact marche».
La jauge est positionnée sur :
- f (full - plein) :
la capacité du réservoir
est d’environ 45 litres
.
- e (empty - vide) :
la réserve est
entamée, le témoin s’allume de façon
permanente.
La réserve au début de l’alerte est d’environ
6 litres.
TEMPÉRATURE DU LIQUIDE DE
REFROIDISSEMENT
L’aiguille est positionnée entre c (cold -
froid) et h (hot - chaud) :
fonctionnement
normal.
Dans des conditions d’utilisation sévères
ou des conditions climatiques chaudes,
l’aiguille pourra se rapprocher des
graduations rouges.
- attendez 15 minutes environ, le
refroidissement du moteur pour vérifier
le niveau et si nécessaire complétez-le.
Le circuit de refroidissement est sous
pression. Afin d’éviter tous risques de
brûlures, dévissez le bouchon de deux
tours pour laisser tomber la pression.
Lorsque la pression est tombée, vérifiez le
niveau et retirez le bouchon pour compléter.
Si l’aiguille reste dans la zone rouge, faites
appel au réseau PEUGEOT ou à un atelier
qualifié. DÉPOLLUTION
EOBD (European On Board Diagnosis)
est un système européen de diagnostic
embarqué répondant, entre autres, aux
normes d’émissions autorisées en :
- CO (monoxyde de carbone),
- HC (hydrocarbures imbrûlés),
- NOx (oxydes d’azotes) ou particules
détectées par des sondes à oxygène
placées en amont et en aval des
catalyseurs.
Se reporter à la rubrique 7 dans la
partie «Niveaux». Se reporter à la rubrique 7 dans la
partie «Niveaux».
Le conducteur est ainsi averti
des dysfonctionnements de
ce dispositif d’antipollution par
le clignotement de ce témoin
spécifique au combiné.
Que faire si l’aiguille rentre dans
la zone rouge, ou si le témoin
s’allume :
- arrêtez-vous immédiatement, coupez
le contact. Le moto-ventilateur peut
continuer à fonctionner un certain temps,
jusqu’à 10 minutes environ.

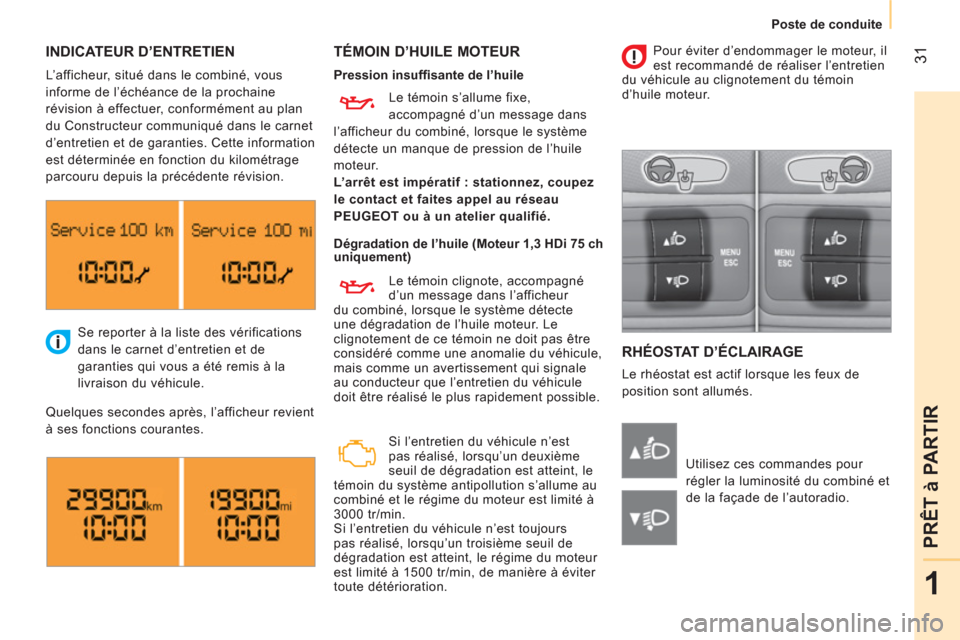

Page 33 of 192
31
1
PRÊT à PARTIR
Poste de conduite
INDICATEUR D’ENTRETIEN
TÉMOIN D’HUILE MOTEUR
RHÉOSTAT D’ÉCLAIRAGE
Le rhéostat est actif lorsque les feux de
position sont allumés. Se reporter à la liste des vérifications
dans le carnet d’entretien et de
garanties qui vous a été remis à la
livraison du véhicule.
Quelques secondes après, l’afficheur revient
à ses fonctions courantes.
Utilisez ces commandes pour
régler la luminosité du combiné et
de la façade de l’autoradio.
L’afficheur, situé dans le combiné, vous
informe de l’échéance de la prochaine
révision à effectuer, conformément au plan
du Constructeur communiqué dans le carnet
d’entretien et de garanties. Cette information
est déterminée en fonction du kilométrage
parcouru depuis la précédente révision.
Pression insuffi sante de l’huile
Dégradation de l’huile (Moteur 1,3 HDi 75 ch
uniquement) Le témoin s’allume fixe,
accompagné d’un message dans
l’afficheur du combiné, lorsque le système
détecte un manque de pression de l’huile
moteur.
Le témoin clignote, accompagné
d’un message dans l’afficheur
du combiné, lorsque le système détecte
une dégradation de l’huile moteur. Le
clignotement de ce témoin ne doit pas être
considéré comme une anomalie du véhicule,
mais comme un avertissement qui signale
au conducteur que l’entretien du véhicule
doit être réalisé le plus rapidement possible.
Si l’entretien du véhicule n’est
pas réalisé, lorsqu’un deuxième
seuil de dégradation est atteint, le
témoin du système antipollution s’allume au
combiné et le régime du moteur est limité à
3000 tr/min.
Si l’entretien du véhicule n’est toujours
pas réalisé, lorsqu’un troisième seuil de
dégradation est atteint, le régime du moteur
est limité à 1500 tr/min, de manière à éviter
toute détérioration. Pour éviter d’endommager le moteur, il
est recommandé de réaliser l’entretien
du véhicule au clignotement du témoin
d’huile moteur.
L’arrêt est impératif : stationnez, coupez
le contact et faites appel au réseau
PEUGEOT ou à un atelier qualifié.
Page 34 of 192
32
Ouvertures
Verrouillage centralisé
Repliage / dépliage de la partie clé
Déverrouillage du véhicule
Déverrouillage des portes battantes
arrière ou du volet arrière
Appuyez sur ce bouton pour sortir
la clé de son logement.
Pour replier la clé, appuyez sur le
bouton puis rabattez la clé dans
le boîtier.
Si vous n’appuyez pas sur le bouton, vous
pourriez endommager le mécanisme.
Super-verrouillage
Le super-verrouillage se désactive :
- en effectuant l’opération d’ouverture des
portes,
- en tournant la clé de démarrage en
position MAR
.
TÉLÉCOMMANDE
Un appui sur cette commande
permet de déverrouiller uniquement
les portes avant (Fourgonnette) ou
toutes les portes (Combi).
Le déverrouillage est signalé par deux
clignotements des feux indicateurs de
direction.
Un appui sur cette commande
permet le déverrouillage de la zone
de chargement (Fourgonnette) ou
uniquement des portes battantes
arrière ou du volet arrière (Combi). Un appui court sur cette
commande permet de verrouiller
toutes les portes de votre
véhicule. Le verrouillage est
signalé par un clignotement des feux
indicateurs de direction.
Si l’une des portes est ouverte ou mal
fermée, le verrouillage centralisé ne
s’effectue pas. Le non-verrouillage est alors
signalé par trois clignotements des feux
indicateurs de direction. Un double appui sur cette
commande change le verrouillage
en super-verrouillage.
Un super-verrouillage rend
inopérantes les poignées d’ouvertures
extérieures et intérieures des portes. Ne
laissez personne à l’intérieur du véhicule
quand celui-ci est super-verrouillé. Le super-
verrouillage est signalé par un clignotement
des indicateurs de direction.

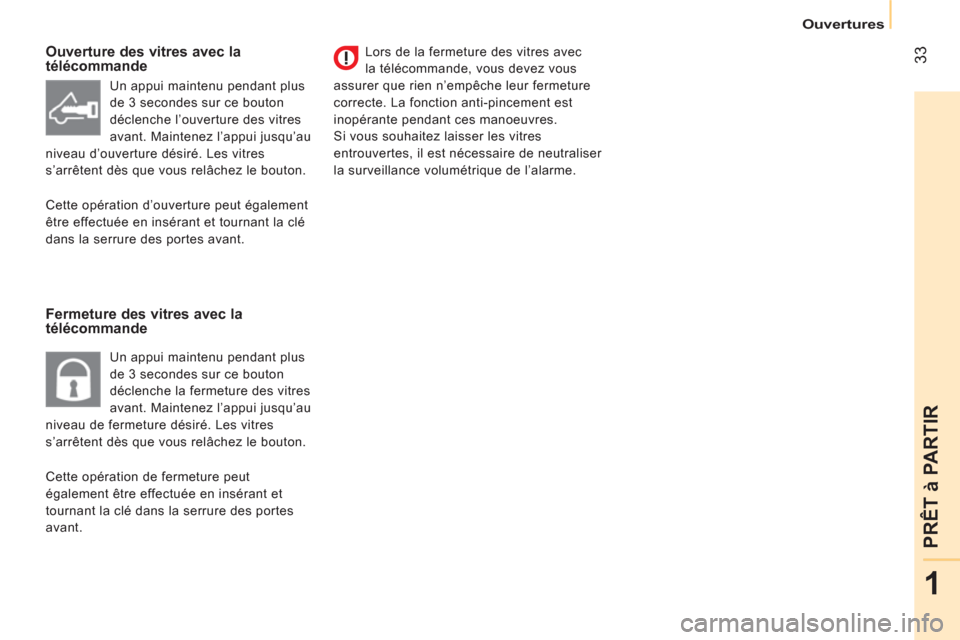

Page 35 of 192
33
1
PRÊT à PARTIR
Ouvertures
Ouverture des vitres avec la
télécommande
Fermeture des vitres avec la
télécommande
Lors de la fermeture des vitres avec
la télécommande, vous devez vous
assurer que rien n’empêche leur fermeture
correcte. La fonction anti-pincement est
inopérante pendant ces manoeuvres.
Si vous souhaitez laisser les vitres
entrouvertes, il est nécessaire de neutraliser
la surveillance volumétrique de l’alarme.
Un appui maintenu pendant plus
de 3 secondes sur ce bouton
déclenche l’ouverture des vitres
avant. Maintenez l’appui jusqu’au
niveau d’ouverture désiré. Les vitres
s’arrêtent dès que vous relâchez le bouton.
Cette opération de fermeture peut
également être effectuée en insérant et
tournant la clé dans la serrure des portes
avant. Cette opération d’ouverture peut également
être effectuée en insérant et tournant la clé
dans la serrure des portes avant.
Un appui maintenu pendant plus
de 3 secondes sur ce bouton
déclenche la fermeture des vitres
avant. Maintenez l’appui jusqu’au
niveau de fermeture désiré. Les vitres
s’arrêtent dès que vous relâchez le bouton.
Page 36 of 192
34
Ouvertures
CLÉ
Elle permet de verrouiller et déverrouiller les
serrures du véhicule, d’ouvrir et fermer le
bouchon du réservoir de carburant, ainsi que
de mettre en route et d’arrêter le moteur.
PILE DE TÉLÉCOMMANDE
Référence : CR 2032/3 volts.
- faites levier avec le tournevis pour
extraire le boîtier porte-pile 2
,
- enlevez le boîtier et remplacez la pile 3
en respectant les polarités,
- refermez le boîtier porte-pile 2
à
l’intérieur de la clé et bloquez-le en
tournant la vis 1
.
Changement de la pile de la
télécommande
Il y a risque d’endommagement si
la pile de remplacement n’est pas
conforme.
N’utilisez que des piles identiques ou de
type équivalent à celles préconisées par
le réseau PEUGEOT. Remettez les piles
usagées aux points de collecte agréés.
- appuyez sur le bouton pour
éjecter la clé,
- tournez la vis 1
du cadenas
fermé vers le cadenas ouvert,
en utilisant un tournevis à
pointe fine,
La coupure du moteur entraîne la perte
d’assistance au freinage.
Page 37 of 192
35
1
PRÊT à PARTIR
Ouvertures

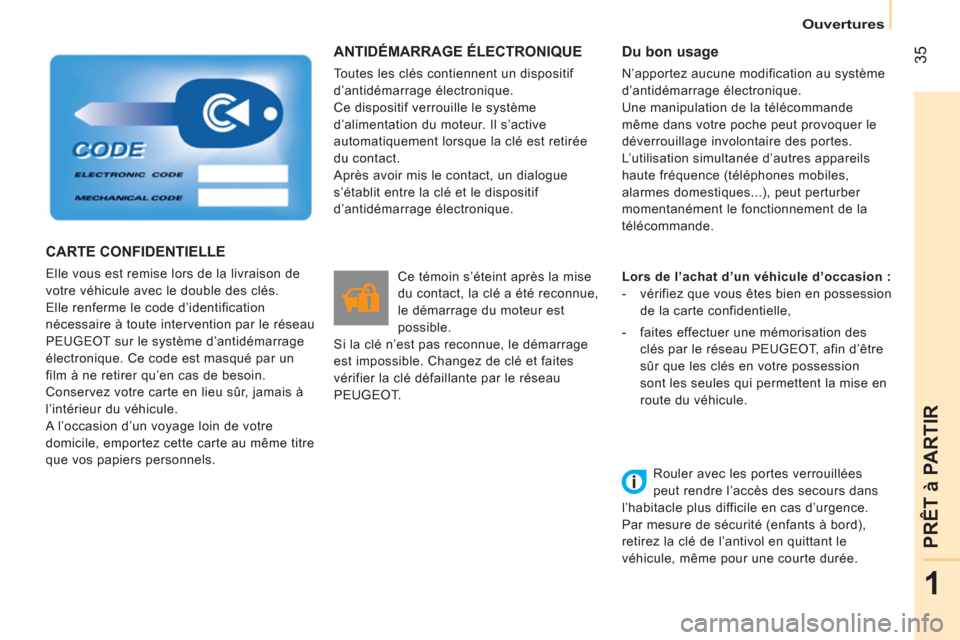

ANTIDÉMARRAGE ÉLECTRONIQUE
Toutes les clés contiennent un dispositif
d’antidémarrage électronique.
Ce dispositif verrouille le système
d’alimentation du moteur. Il s’active
automatiquement lorsque la clé est retirée
du contact.
Après avoir mis le contact, un dialogue
s’établit entre la clé et le dispositif
d’antidémarrage électronique.
Ce témoin s’éteint après la mise
du contact, la clé a été reconnue,
le démarrage du moteur est
possible.
Si la clé n’est pas reconnue, le démarrage
est impossible. Changez de clé et faites
vérifier la clé défaillante par le réseau
PEUGEOT.
Du bon usage
N’apportez aucune modification au système
d’antidémarrage électronique.
Une manipulation de la télécommande
même dans votre poche peut provoquer le
déverrouillage involontaire des portes.
L’utilisation simultanée d’autres appareils
haute fréquence (téléphones mobiles,
alarmes domestiques...), peut perturber
momentanément le fonctionnement de la
télécommande.
Lors de l’achat d’un véhicule d’occasion :
- vérifiez que vous êtes bien en possession
de la carte confidentielle,
- faites effectuer une mémorisation des
clés par le réseau PEUGEOT, afin d’être
sûr que les clés en votre possession
sont les seules qui permettent la mise en
route du véhicule.
CARTE CONFIDENTIELLE
Elle vous est remise lors de la livraison de
votre véhicule avec le double des clés.
Elle renferme le code d’identification
nécessaire à toute intervention par le réseau
PEUGEOT sur le système d’antidémarrage
électronique. Ce code est masqué par un
film à ne retirer qu’en cas de besoin.
Conservez votre carte en lieu sûr, jamais à
l’intérieur du véhicule.
A l’occasion d’un voyage loin de votre
domicile, emportez cette carte au même titre
que vos papiers personnels.
Rouler avec les portes verrouillées
peut rendre l’accès des secours dans
l’habitacle plus difficile en cas d’urgence.
Par mesure de sécurité (enfants à bord),
retirez la clé de l’antivol en quittant le
véhicule, même pour une courte durée.
Page 38 of 192
36
Ouvertures

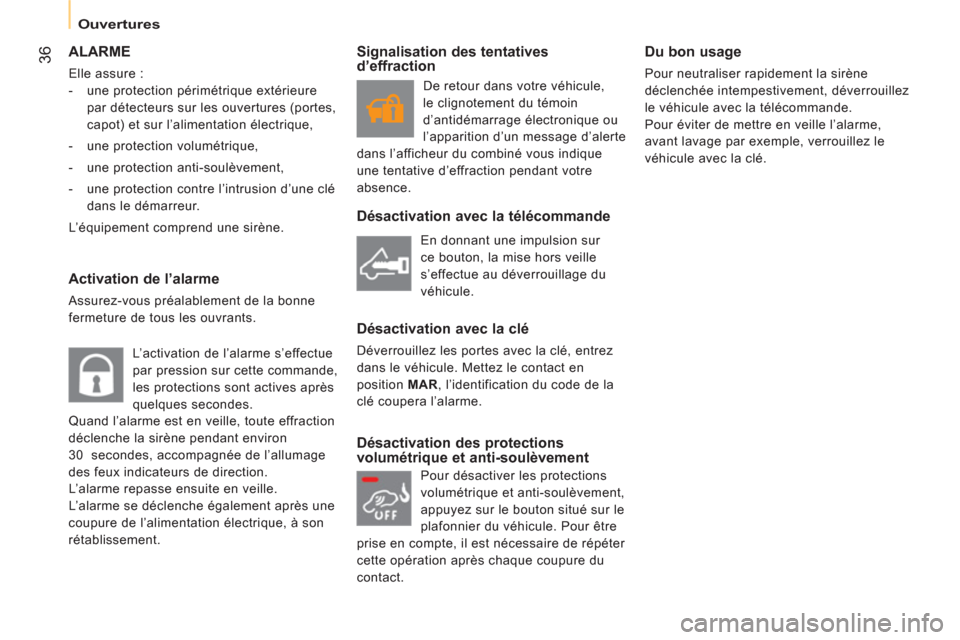

ALARME
Elle assure :
- une protection périmétrique extérieure
par détecteurs sur les ouvertures (portes,
capot) et sur l’alimentation électrique,
- une protection volumétrique,
- une protection anti-soulèvement,
- une protection contre l’intrusion d’une clé
dans le démarreur.
L’équipement comprend une sirène.
Activation de l’alarme
Assurez-vous préalablement de la bonne
fermeture de tous les ouvrants.
L’activation de l’alarme s’effectue
par pression sur cette commande,
les protections sont actives après
quelques secondes.
Quand l’alarme est en veille, toute effraction
déclenche la sirène pendant environ
30 secondes, accompagnée de l’allumage
des feux indicateurs de direction.
L’alarme repasse ensuite en veille.
L’alarme se déclenche également après une
coupure de l’alimentation électrique, à son
rétablissement.
Désactivation avec la télécommande
Désactivation avec la clé
Déverrouillez les portes avec la clé, entrez
dans le véhicule. Mettez le contact en
position MAR
, l’identification du code de la
clé coupera l’alarme.
Désactivation des protections
volumétrique et anti-soulèvement
Du bon usage
Pour neutraliser rapidement la sirène
déclenchée intempestivement, déverrouillez
le véhicule avec la télécommande.
Pour éviter de mettre en veille l’alarme,
avant lavage par exemple, verrouillez le
véhicule avec la clé.
En donnant une impulsion sur
ce bouton, la mise hors veille
s’effectue au déverrouillage du
véhicule.
Signalisation des tentatives
d’effraction
De retour dans votre véhicule,
le clignotement du témoin
d’antidémarrage électronique ou
l’apparition d’un message d’alerte
dans l’afficheur du combiné vous indique
une tentative d’effraction pendant votre
absence.
Pour désactiver les protections
volumétrique et anti-soulèvement,
appuyez sur le bouton situé sur le
plafonnier du véhicule. Pour être
prise en compte, il est nécessaire de répéter
cette opération après chaque coupure du
contact.
Page 39 of 192
37
1
PRÊT à PARTIR
Ouvertures

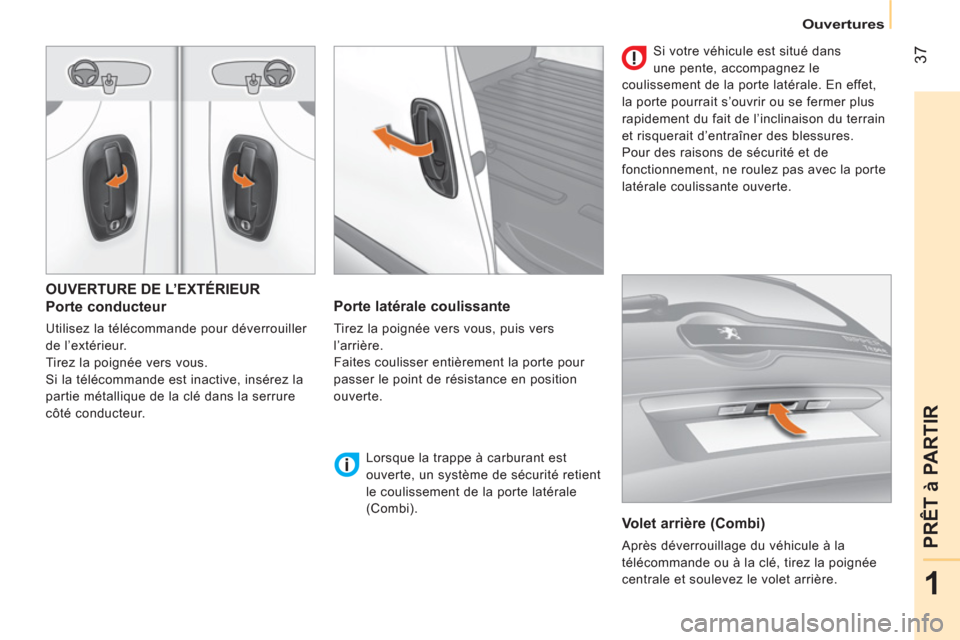

OUVERTURE DE L’EXTÉRIEUR
Porte conducteur
Utilisez la télécommande pour déverrouiller
de l’extérieur.
Tirez la poignée vers vous.
Si la télécommande est inactive, insérez la
partie métallique de la clé dans la serrure
côté conducteur.
Porte latérale coulissante
Tirez la poignée vers vous, puis vers
l’arrière.
Faites coulisser entièrement la porte pour
passer le point de résistance en position
ouverte.
Lorsque la trappe à carburant est
ouverte, un système de sécurité retient
le coulissement de la porte latérale
(Combi).
Volet arrière (Combi)
Après déverrouillage du véhicule à la
télécommande ou à la clé, tirez la poignée
centrale et soulevez le volet arrière. Si votre véhicule est situé dans
une pente, accompagnez le
coulissement de la porte latérale. En effet,
la porte pourrait s’ouvrir ou se fermer plus
rapidement du fait de l’inclinaison du terrain
et risquerait d’entraîner des blessures.
Pour des raisons de sécurité et de
fonctionnement, ne roulez pas avec la porte
latérale coulissante ouverte.
Page 40 of 192
38
Ouvertures

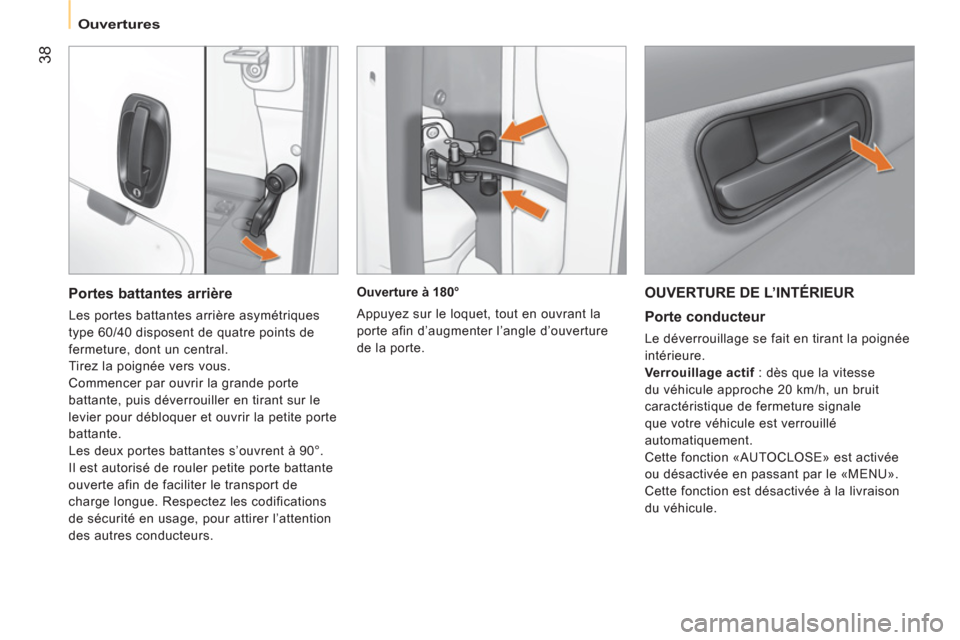

OUVERTURE DE L’INTÉRIEUR
Porte conducteur
Le déverrouillage se fait en tirant la poignée
intérieure.
Verrouillage actif
: dès que la vitesse
du véhicule approche 20 km/h, un bruit
caractéristique de fermeture signale
que votre véhicule est verrouillé
automatiquement.
Cette fonction «AUTOCLOSE» est activée
ou désactivée en passant par le «MENU».
Cette fonction est désactivée à la livraison
du véhicule.
Ouverture à 180°
Appuyez sur le loquet, tout en ouvrant la
porte afin d’augmenter l’angle d’ouverture
de la porte.
Portes battantes arrière
Les portes battantes arrière asymétriques
type 60/40 disposent de quatre points de
fermeture, dont un central.
Tirez la poignée vers vous.
Commencer par ouvrir la grande porte
battante, puis déverrouiller en tirant sur le
levier pour débloquer et ouvrir la petite porte
battante.
Les deux portes battantes s’ouvrent à 90°.
Il est autorisé de rouler petite porte battante
ouverte afin de faciliter le transport de
charge longue. Respectez les codifications
de sécurité en usage, pour attirer l’attention
des autres conducteurs.
