Peugeot Boxer 2002.5 Handleiding (in Dutch)

16-09-2002

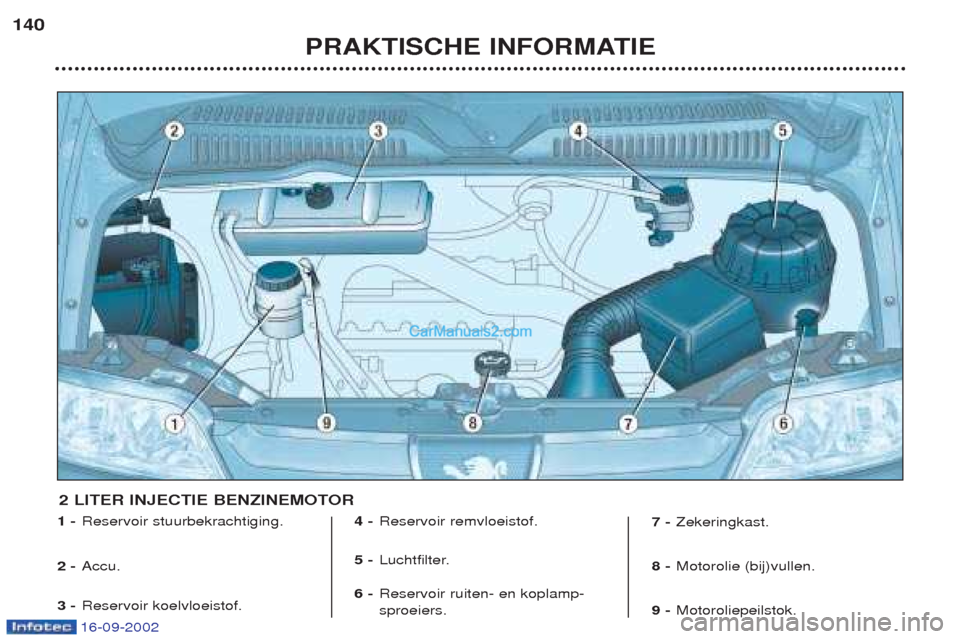

PRAKTISCHE INFORMATIE
140
1 -
Reservoir stuurbekrachtiging.
2 - Accu.
3 - Reservoir koelvloeistof. 4 -
Reservoir remvloeistof.
5 - Luchtfilter.
6 - Reservoir ruiten- en koplamp- sproeiers. 7 -
Zekeringkast.
8 - Motorolie (bij)vullen.
9 - Motoroliepeilstok.
2 LITER INJECTIE BENZINEMOTOR

16-09-2002

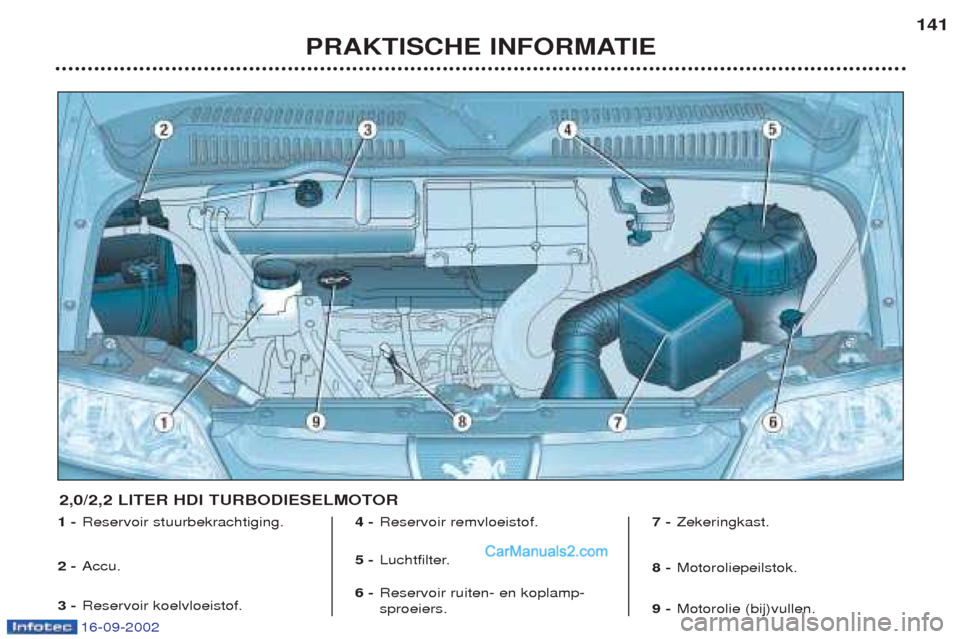

PRAKTISCHE INFORMATIE141
1 -
Reservoir stuurbekrachtiging.
2 - Accu.
3 - Reservoir koelvloeistof. 4 -
Reservoir remvloeistof.
5 - Luchtfilter.
6 - Reservoir ruiten- en koplamp- sproeiers. 7 -
Zekeringkast.
8 - Motoroliepeilstok.
9 - Motorolie (bij)vullen.
2,0/2,2 LITER HDI TURBODIESELMOTOR

16-09-2002

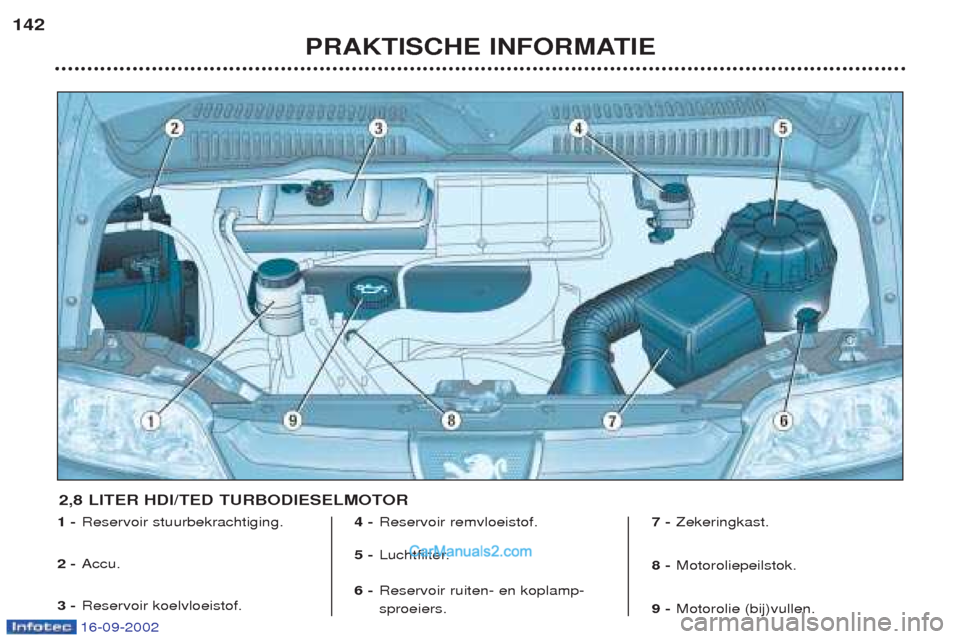

PRAKTISCHE INFORMATIE
142
1 -
Reservoir stuurbekrachtiging.
2 - Accu.
3 - Reservoir koelvloeistof. 4 -
Reservoir remvloeistof.
5 - Luchtfilter.
6 - Reservoir ruiten- en koplamp- sproeiers. 7 -
Zekeringkast.
8 - Motoroliepeilstok.
9 - Motorolie (bij)vullen.
2,8 LITER HDI/TED TURBODIESELMOTOR

16-09-2002
PRAKTISCHE INFORMATIE143
NIVEAUS CONTROLEREN Motorolieniveau ☞ Regelmatig controleren en tussen twee verversingen eventueel oliebijvullen. (Maximum olieverbruik:0,5 liter per 1000 km.) De controle dient bij koude motor en horizontaal geplaatste wagente geschieden, met behulp van deoliepeilstok.
Oliepeilstok 2 merktekens op de peil-stok: A= maxi.
Het oliepeil mag nooit boven dit merkteken uit-komen. B = mini.
V oor het behoud van de
bedrijfszekerheid van de motoren en de emissiere-gelsystemen mogen ingeen geval additievenaan de motorolie wordentoegevoegd.
Olie verversen V olgens de aanwijzingen in de
"PEUGEOT ONDERHOUDSCON- TROLES" .
N.B.: Vermijd langdurig huidcontact
met afgewerkte olie.
Keuze van de viscositeitgraad De olie dient in ieder geval aan de voorgeschreven kwaliteitsnormen tevoldoen. Niveau remvloeistof: - Het niveau dient steeds tussen de merktekens MINI en MAXI van hetreservoir te staan.
- Raadpleeg bij een sterke dalingvan het vloeistofniveau onmiddel-
lijk uw PEUGEOT-servicepunt.
V ervangen:
- De vloeistof dient volgens de voor-geschreven intervallen te wordenververst.
- Gebruik remvloeistof die door deconstructeur is goedgekeurd enaan de DOT4-normen voldoet.
N.B.: Remvloeistof is een erg bijtend
middel. Vermijd elk contact met dehuid. Koelvloeistofniveau Gebruik uitsluitend door PEUGEOT goedgekeurde koelvloeistof. Als de motor warm is, wordt de tem- peratuur van de koelvloeistof gere-
geld door de koelventilator. Wachtvoor werkzaamheden aan het koel-systeem tenminste 1 uur nadat demotor gedraaid heeft, omdat de koel-ventilator nog kan (gaan) werken alsde sleutel uit het contactslot is verwi-jderd en het koelsysteem onder drukstaat. Draai de dop eerst 2 omwentelingenlos om de druk te laten dalen en tevoorkomen dat de hete koelvloeistof
uit het koelsysteem spuit. Trek, alsde druk eenmaal gedaald is, de doplos en vul het systeem bij. Opmerking:
De koelvloeistof
behoeft niet te worden ververst. Afgewerkte producten Gooi geen afgewerkte olie, rem- vloeistof of koelvloeistof in het riool,in het water of op de grond. Vloeistofniveau stuurbekrachtiging ☞ Open het reservoir bij koude motor (omgevingstemperatuur),het vloeistofniveau dient bovenhet MINI en dichtbij het MAXImerkteken te staan.
Vloeistofniveau reservoir ruiten- en koplampsproeiers Gebruik voor een optimale reiniging en voor uw eigen veiligheid uitslui-
tend door PEUGEOT goedgekeurdeproducten (7,5 liter met koplamp-sproeiers).

16-09-2002
Gebruik uitsluitend door Automobiles PEUGEOTgoedgekeurde produc-ten. Om de werking van
belangrijke organen als de stuur- bekrachtiging en het remsysteemte optimaliseren, selecteert enbiedt PEUGEOT specifieke pro-ducten aan.

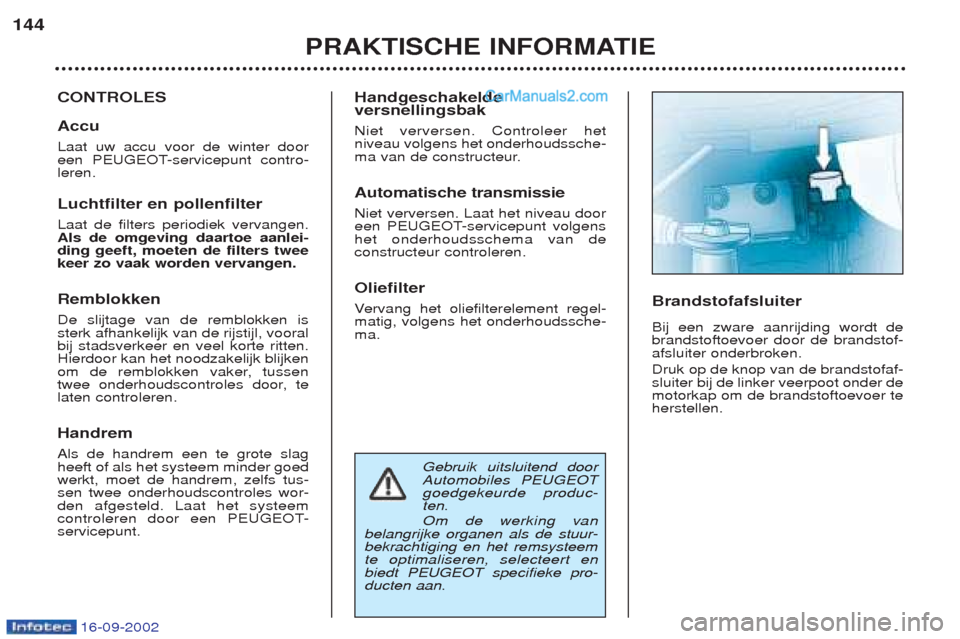

CONTROLES Accu Laat uw accu voor de winter door
een PEUGEOT-servicepunt contro-leren. Luchtfilter en pollenfilter Laat de filters periodiek vervangen. Als de omgeving daartoe aanlei-ding geeft, moeten de filters tweekeer zo vaak worden vervangen. Remblokken De slijtage van de remblokken is sterk afhankelijk van de rijstijl, vooralbij stadsverkeer en veel korte ritten.Hierdoor kan het noodzakelijk blijken
om de remblokken vaker, tussen
twee onderhoudscontroles door, telaten controleren. Handrem Als de handrem een te grote slag heeft of als het systeem minder goedwerkt, moet de handrem, zelfs tus-sen twee onderhoudscontroles wor-den afgesteld. Laat het systeem
controleren door een PEUGEOT-servicepunt. Handgeschakeldeversnellingsbak Niet verversen. Controleer het niveau volgens het onderhoudssche-
ma van de constructeur. Automatische transmissie Niet verversen. Laat het niveau door
een PEUGEOT-servicepunt volgenshet onderhoudsschema van deconstructeur controleren. Oliefilter V
ervang het oliefilterelement regel-
matig, volgens het onderhoudssche- ma. Brandstofafsluiter Bij een zware aanrijding wordt de brandstoftoevoer door de brandstof-afsluiter onderbroken. Druk op de knop van de brandstofaf- sluiter bij de linker veerpoot onder demotorkap om de brandstoftoevoer teherstellen.
PRAKTISCHE INFORMATIE
144

16-09-2002
PRAKTISCHE INFORMATIE145

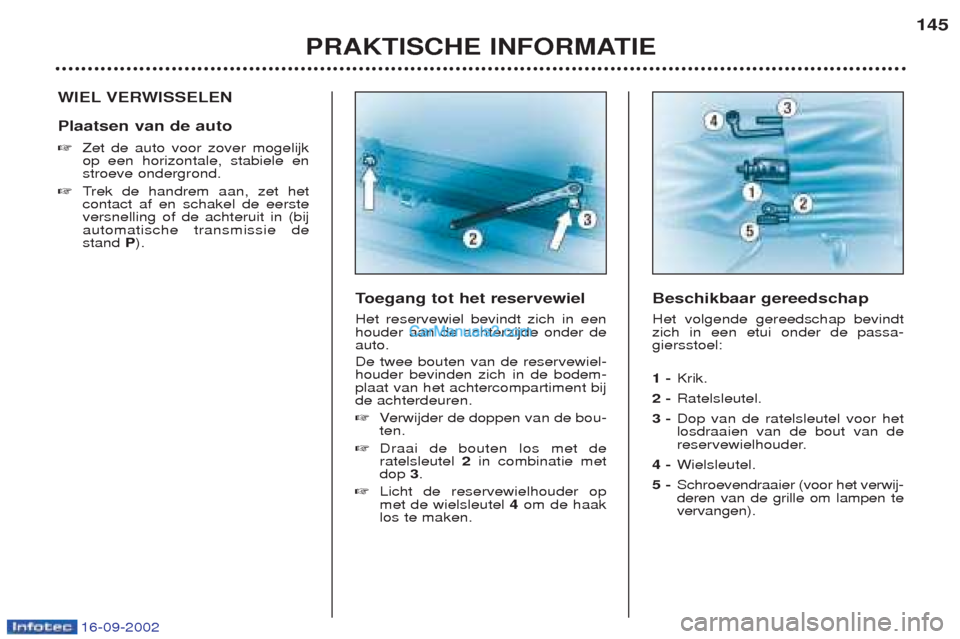

WIEL VERWISSELEN Plaatsen van de auto ☞
Zet de auto voor zover mogelijk op een horizontale, stabiele enstroeve ondergrond.
☞ Trek de handrem aan, zet het
contact af en schakel de eersteversnelling of de achteruit in (bijautomatische transmissie destand P).
Beschikbaar gereedschap Het volgende gereedschap bevindt zich in een etui onder de passa-giersstoel: 1 -Krik.
2 - Ratelsleutel.
3 - Dop van de ratelsleutel voor het losdraaien van de bout van de
reservewielhouder.
4 - Wielsleutel.
5 - Schroevendraaier (voor het verwij-deren van de grille om lampen tevervangen).
T
oegang tot het reservewiel
Het reservewiel bevindt zich in eenhouder aan de achterzijde onder deauto. De twee bouten van de reservewiel- houder bevinden zich in de bodem-plaat van het achtercompartiment bijde achterdeuren. ☞ Verwijder de doppen van de bou-
ten.
☞ Draai de bouten los met de ratelsleutel 2in combinatie met
dop 3.
☞ Licht de reservewielhouder opmet de wielsleutel 4om de haak
los te maken.

16-09-2002

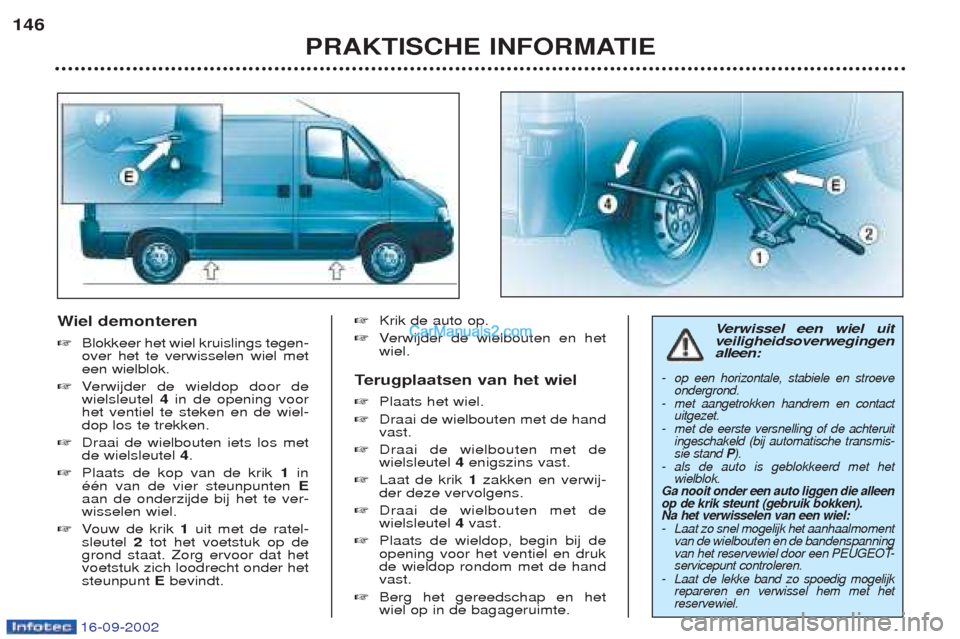

Wiel demonteren
☞ Blokkeer het wiel kruislings tegen- over het te verwisselen wiel meteen wielblok.
☞ Verwijder de wieldop door de
wielsleutel 4in de opening voor
het ventiel te steken en de wiel-dop los te trekken.
☞ Draai de wielbouten iets los metde wielsleutel 4.
☞ Plaats de kop van de krik 1in
ŽŽn van de vier steunpunten E
aan de onderzijde bij het te ver-wisselen wiel.
☞ Vouw de krik 1uit met de ratel-
sleutel 2tot het voetstuk op de
grond staat. Zorg ervoor dat hetvoetstuk zich loodrecht onder hetsteunpunt Ebevindt. ☞
Krik de auto op.
☞ Verwijder de wielbouten en het
wiel.
T erugplaatsen van het wiel
☞ Plaats het wiel.
☞ Draai de wielbouten met de handvast.
☞ Draai de wielbouten met dewielsleutel 4enigszins vast.
☞ Laat de krik 1zakken en verwij-
der deze vervolgens.
☞ Draai de wielbouten met dewielsleutel 4vast.
☞ Plaats de wieldop, begin bij deopening voor het ventiel en drukde wieldop rondom met de handvast.
☞ Berg het gereedschap en hetwiel op in de bagageruimte. V
erwissel een wiel uit
veiligheidsoverwegingen alleen:
- op een horizontale, stabiele en stroeveondergrond.
- met aangetrokken handrem en contactuitgezet.
- met de eerste versnelling of de achteruitingeschakeld (bij automatische transmis-sie stand P).
- als de auto is geblokkeerd met het wielblok.
Ga nooit onder een auto liggen die alleenop de krik steunt (gebruik bokken).Na het verwisselen van een wiel: - Laat zo snel mogelijk het aanhaalmoment van de wielbouten en de bandenspanning
van het reservewiel door een PEUGEOT-servicepunt controleren.
-L aat de lekke band zo spoedig mogelijk
repareren en verwissel hem met hetreservewiel.
PRAKTISCHE INFORMATIE
146

16-09-2002
PRAKTISCHE INFORMATIE147

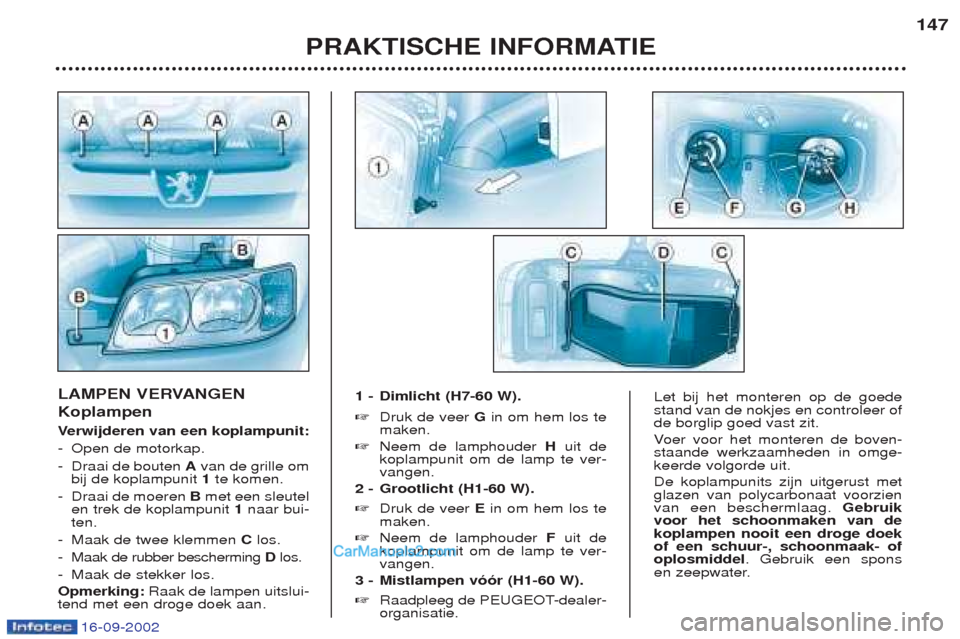

LAMPEN VERVANGEN Koplampen V
erwijderen van een koplampunit:
- Open de motorkap.
- Draai de bouten Avan de grille om
bij de koplampunit 1te komen.
- Draai de moeren Bmet een sleutel
en trek de koplampunit 1 naar bui-
ten.
- Maak de twee klemmen Clos.
- Maak de rubber bescherming Dlos.
- Maak de stekker los.
Opmerking: Raak de lampen uitslui-
tend met een droge doek aan. 1 - Dimlicht (H7-60 W). ☞
Druk de veer Gin om hem los te
maken.
☞ Neem de lamphouder Huit de
koplampunit om de lamp te ver- vangen.
2 - Grootlicht (H1-60 W). ☞ Druk de veer Ein om hem los te
maken.
☞ Neem de lamphouder Fuit de
koplampunit om de lamp te ver- vangen.
3 - Mistlampen vóór (H1-60 W). ☞ Raadpleeg de PEUGEOT-dealer- organisatie.Let bij het monteren op de goede stand van de nokjes en controleer ofde borglip goed vast zit. Voer voor het monteren de boven-
staande werkzaamheden in omge- keerde volgorde uit. De koplampunits zijn uitgerust met glazen van polycarbonaat voorzienvan een beschermlaag. Gebruik
voor het schoonmaken van dekoplampen nooit een droge doekof een schuur-, schoonmaak- ofoplosmiddel . Gebruik een spons
en zeepwater.

16-09-2002
Zijknipperlichten (W 5 W) ☞Druk het zijknipperlicht naar achte- ren en trek het geheel los.
☞ Trek de lamphouder naar buiten
om bij de lamp te komen.
☞ Vervang de lamp.
PRAKTISCHE INFORMATIE
148

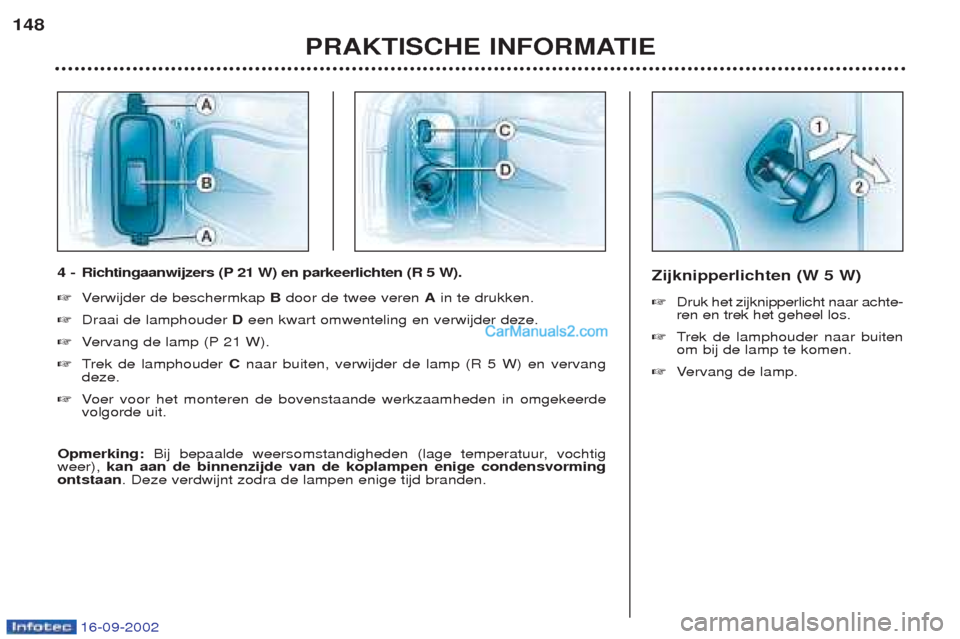

4 -
Richtingaanwijzers (P 21 W) en parkeerlichten (R 5 W).
☞ Verwijder de beschermkap Bdoor de twee veren Ain te drukken.
☞ Draai de lamphouder Deen kwart omwenteling en verwijder deze.
☞ Vervang de lamp (P 21 W).
☞ Trek de lamphouder Cnaar buiten, verwijder de lamp (R 5 W) en vervang
deze.
☞ Voer voor het monteren de bovenstaande werkzaamheden in omgekeerde
volgorde uit.
Opmerking: Bij bepaalde weersomstandigheden (lage temperatuur, vochtig
weer), kan aan de binnenzijde van de koplampen enige condensvorming
ontstaan . Deze verdwijnt zodra de lampen enige tijd branden.

16-09-2002

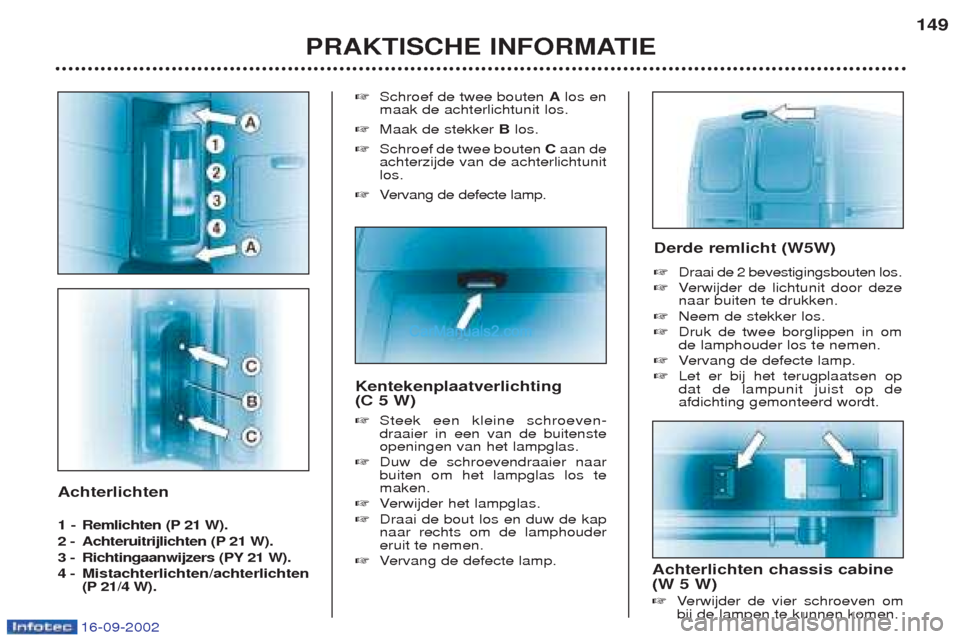

Achterlichten
1 -Remlichten (P 21 W).
2 - Achteruitrijlichten (P 21 W).
3 - Richtingaanwijzers (PY 21 W).
4 - Mistachterlichten/achterlichten
(P 21/4 W). ☞
Schroef de twee bouten Alos en
maak de achterlichtunit los.
☞ Maak de stekker Blos.
☞ Schroef de twee bouten Caan de
achterzijde van de achterlichtunitlos.
☞ Vervang de defecte lamp.
PRAKTISCHE INFORMATIE 149
Kentekenplaatverlichting (C 5 W) ☞ Steek een kleine schroeven- draaier in een van de buitensteopeningen van het lampglas.
☞ Duw de schroevendraaier naarbuiten om het lampglas los temaken.
☞ Verwijder het lampglas.
☞ Draai de bout los en duw de kapnaar rechts om de lamphoudereruit te nemen.
☞ Vervang de defecte lamp.
Achterlichten chassis cabine (W 5 W) ☞ Verwijder de vier schroeven om
bij de lampen te kunnen komen.
Derde remlicht (W5W) ☞
Draai de 2 bevestigingsbouten los.
☞ Verwijder de lichtunit door deze
naar buiten te drukken.
☞ Neem de stekker los.
☞ Druk de twee borglippen in om de lamphouder los te nemen.
☞ Vervang de defecte lamp.
☞ Let er bij het terugplaatsen opdat de lampunit juist op deafdichting gemonteerd wordt.
