Peugeot Boxer 2002.5 Handleiding (in Dutch)
Manufacturer: PEUGEOT, Model Year: 2002.5, Model line: Boxer, Model: Peugeot Boxer 2002.5Pages: 182, PDF Size: 2.81 MB
Page 121 of 182
16-09-2002

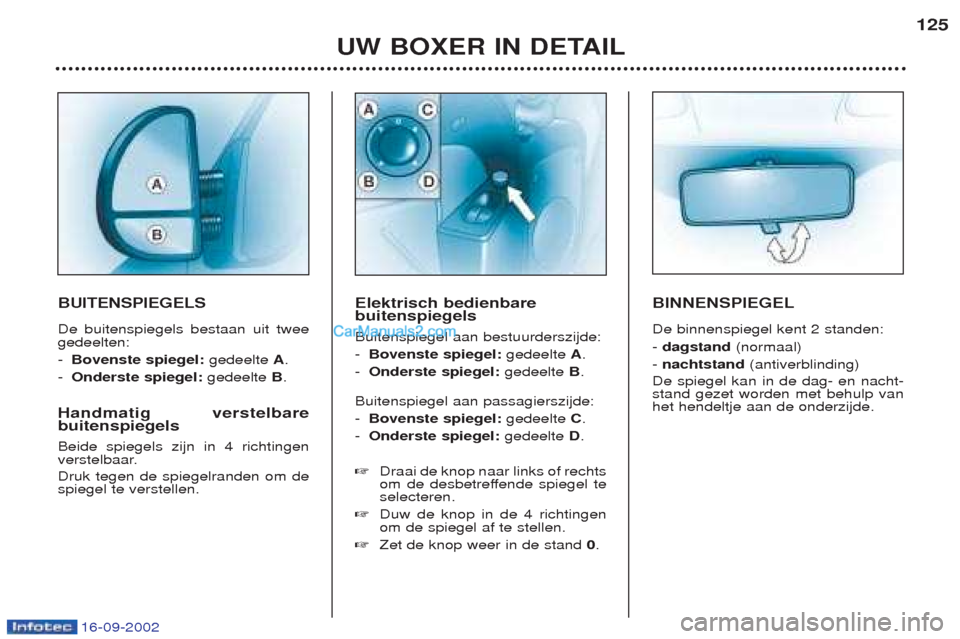

UW BOXER IN DETAIL125
BUITENSPIEGELS De buitenspiegels bestaan uit twee gedeelten: -
Bovenste spiegel: gedeelte A.
- Onderste spiegel: gedeelte B.
Handmatig verstelbare buitenspiegels Beide spiegels zijn in 4 richtingen
verstelbaar. Druk tegen de spiegelranden om de spiegel te verstellen. Elektrisch bedienbarebuitenspiegels Buitenspiegel aan bestuurderszijde: -
Bovenste spiegel: gedeelte A.
- Onderste spiegel: gedeelte B.
Buitenspiegel aan passagierszijde:- Bovenste spiegel: gedeelte C.
- Onderste spiegel: gedeelte D.
☞ Draai de knop naar links of rechts
om de desbetreffende spiegel teselecteren.
☞ Duw de knop in de 4 richtingenom de spiegel af te stellen.
☞ Zet de knop weer in de stand 0. BINNENSPIEGEL De binnenspiegel kent 2 standen: -
dagstand (normaal)
- nachtstand (antiverblinding)
De spiegel kan in de dag- en nacht- stand gezet worden met behulp vanhet hendeltje aan de onderzijde.
Page 122 of 182
16-09-2002

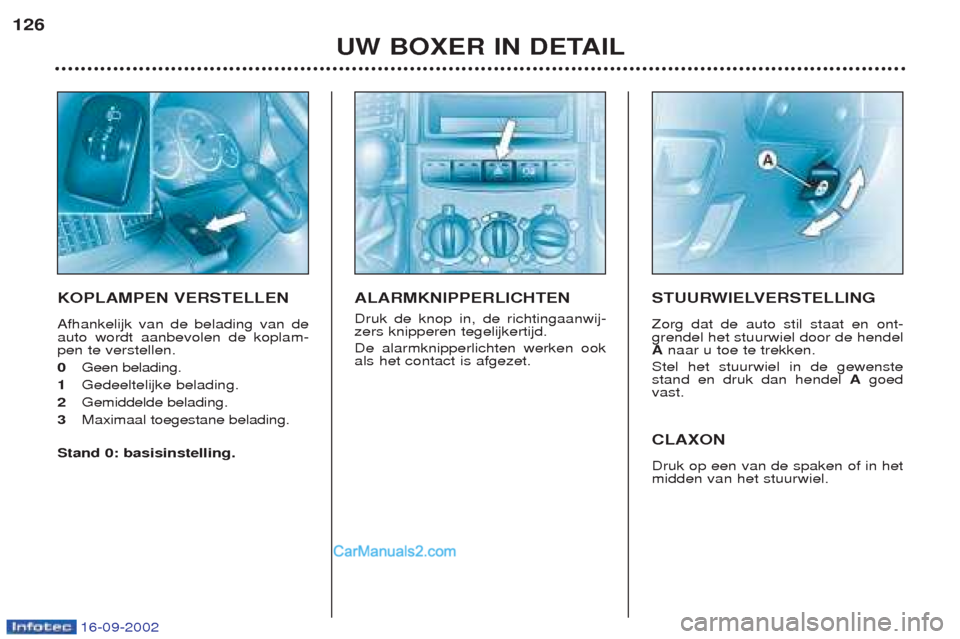

UW BOXER IN DETAIL
126
KOPLAMPEN VERSTELLEN Afhankelijk van de belading van de auto wordt aanbevolen de koplam-pen te verstellen. 0
Geen belading.
1 Gedeeltelijke belading.
2 Gemiddelde belading.
3 Maximaal toegestane belading.
Stand 0: basisinstelling. ALARMKNIPPERLICHTEN Druk de knop in, de richtingaanwij- zers knipperen tegelijkertijd. De alarmknipperlichten werken ook als het contact is afgezet.
STUURWIELVERSTELLING Zorg dat de auto stil staat en ont- grendel het stuurwiel door de hendelA
naar u toe te trekken.
Stel het stuurwiel in de gewenstestand en druk dan hendel Agoed
vast. CLAXON Druk op een van de spaken of in het midden van het stuurwiel.
Page 123 of 182
16-09-2002

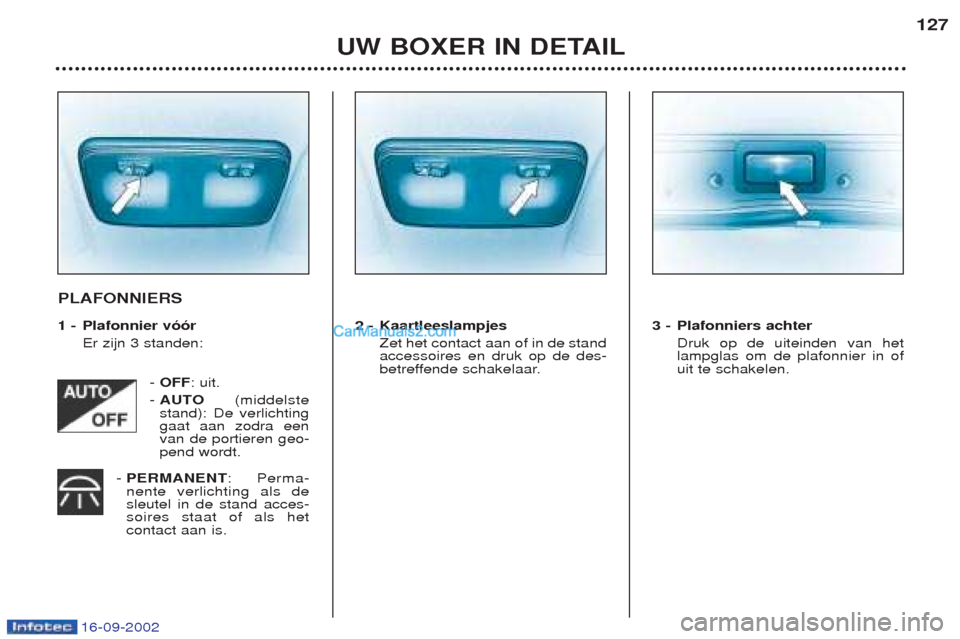

UW BOXER IN DETAIL127
PLAFONNIERS
1 - Plafonnier vóór
Er zijn 3 standen:
- OFF : uit.
- AUTO (middelste
stand): De verlichting gaat aan zodra eenvan de portieren geo-pend wordt.
- PERMANENT : Perma-
nente verlichting als desleutel in de stand acces-soires staat of als hetcontact aan is. 2 - Kaartleeslampjes
Zet het contact aan of in de standaccessoires en druk op de des-
betreffende schakelaar. 3 - Plafonniers achter
Druk op de uiteinden van hetlampglas om de plafonnier in ofuit te schakelen.
Page 124 of 182
16-09-2002

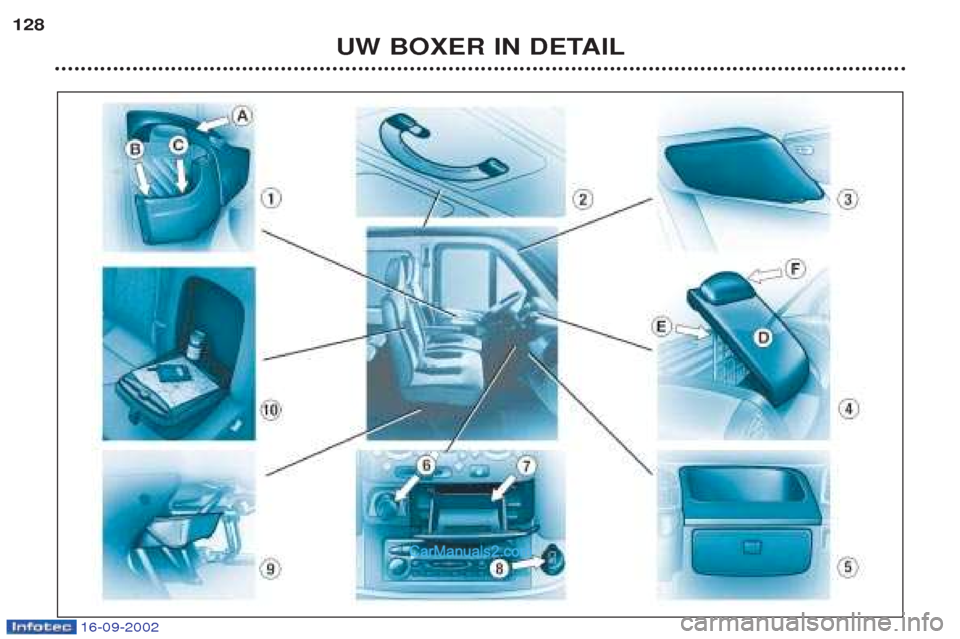

UW BOXER IN DETAIL
128
Page 125 of 182
16-09-2002
UW BOXER IN DETAIL129
INDELING VAN HET INTERIEUR
1. KAARTENBAKKEN IN DE PORTIEREN A.Armsteun.
B. Flessenhouder.
C. Kaartenbak.
2. HANDGREEP Deze is beschikbaar voor de middelste passagier v——r.
3. ZONNEKLEP De zonnekleppen zijn voorzien van etuis voor hetopbergen van documenten.
4. SCHRIJFBLAD (Opklapbaar) Het schrijfblad bevindt zich in het midden van het dash- board. Trek het blad Domhoog bij de klem Fom hem te
gebruiken.De klem Fkan als documenthouder gebruikt worden.
Druk op het middelste gedeelte van de stang Eom de
tafel Dweg te klappen.
Opmerking: De schrijftafel is niet beweegbaar als uw
auto is voorzien van een passagiersairbag.
5. DASHBOARDKASTJE Het dashboardkastje is afsluitbaar.Trek aan de handgreep om het te openen. 6. AANSTEKER
7. ASBAK
Trek aan het deksel om de asbak te openen.
T rek, om de asbak te legen, deze na het openen
omhoog.
8. 12 V-AANSLUITING Deze bevindt zich aan de onderzijde van de midden- console.
9. OPBERGVAK ONDER DE BESTUURDERS- EN DE PASSAGIERSSTOEL
10. TAFEL (2-persoons voorbank) In de rugleuning van de 2-persoons voorbank is eentafel geintegreerd. Trek aan de handgreep aan de bovenzijde van de
rugleuning om de tafel neer te klappen.De tafel bevat:
- een documenthouder,
- een pennenhouder,- twee bekerhouders.
Page 126 of 182
16-09-2002

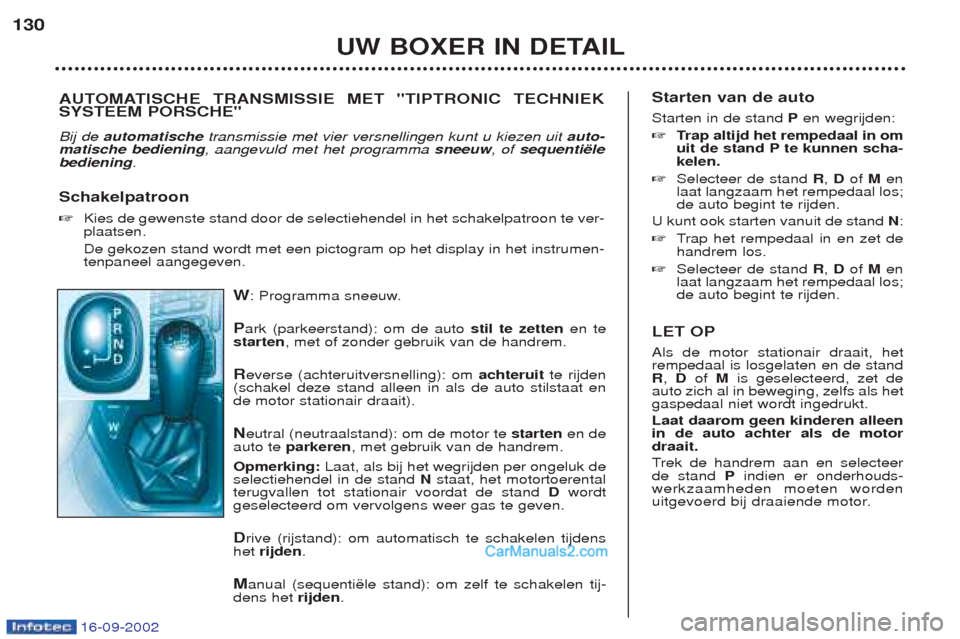

W: Programma sneeuw.
P ark (parkeerstand): om de auto stil te zettenen te
starten , met of zonder gebruik van de handrem.
R everse (achteruitversnelling): om achteruitte rijden
(schakel deze stand alleen in als de auto stilstaat en de motor stationair draait).
N eutral (neutraalstand): om de motor te startenen de
auto te parkeren , met gebruik van de handrem.
Opmerking: Laat, als bij het wegrijden per ongeluk de
selectiehendel in de stand Nstaat, het motortoerental
terugvallen tot stationair voordat de stand Dwordt
geselecteerd om vervolgens weer gas te geven. D rive (rijstand): om automatisch te schakelen tijdens
het rijden .
M anual (sequenti‘le stand): om zelf te schakelen tij-
dens het rijden.
UW BOXER IN DETAIL
130
Starten van de auto Starten in de stand Pen wegrijden:
☞ Trap altijd het rempedaal in om
uit de stand P te kunnen scha- kelen.
☞ Selecteer de stand R, D of Men
laat langzaam het rempedaal los;de auto begint te rijden.
U kunt ook starten vanuit de stand N:
☞ Trap het rempedaal in en zet de
handrem los.
☞ Selecteer de stand R, D of Men
laat langzaam het rempedaal los;de auto begint te rijden.
LET OP Als de motor stationair draait, het rempedaal is losgelaten en de standR , D of Mis geselecteerd, zet de
auto zich al in beweging, zelfs als hetgaspedaal niet wordt ingedrukt. Laat daarom geen kinderen alleen in de auto achter als de motordraait. T rek de handrem aan en selecteer
de stand Pindien er onderhouds-
werkzaamheden moeten worden
uitgevoerd bij draaiende motor.
AUTOMATISCHE TRANSMISSIE MET "TIPTRONIC TECHNIEK SYSTEEM PORSCHE" Bij de automatische transmissie met vier versnellingen kunt u kiezen uit auto-
matische bediening , aangevuld met het programma sneeuw, of sequenti‘le
bediening .
Schakelpatroon ☞ Kies de gewenste stand door de selectiehendel in het schakelpatroon te ver- plaatsen. De gekozen stand wordt met een pictogram op het display in het instrumen- tenpaneel aangegeven.
Page 127 of 182
16-09-2002
Automatische bediening Automatisch schakelen in de vier
versnellingen :
☞ Selecteer de stand Din het scha-
kelpatroon.
De versnellingsbak kiest voortdu- rend de meest geschikte versnellingafhankelijk van de volgende parame-ters: - De rijstijl.
- Het profiel van de weg.
- De belading van de auto.
De versnellingsbak werkt dan auto- matisch, zonder dat u zelf hoeft teschakelen. LET OP Zet de selectiehendel nooit in de stand Nals de auto rijdt.
Zet de selectiehendel nooit in destand Pof Rals de auto niet volledig
stilstaat. Zet de selectiehendel nooit in een andere stand om af te remmen opeen glad wegdek. Opmerkingen V oor een maximale acceleratie zon-
der de stand van de selectiehendel te wijzigen, moet het gaspedaal vol-ledig worden ingedrukt (kick down).De versnellingsbak schakelt automa-tisch terug of handhaaft de inge-schakelde versnelling totdat demotor het maximum toerentalbereikt. Bij het remmen schakelt de versnel-lingsbak automatisch terug om ster-ker op de motor af te remmen. Om de veiligheid te verbeteren scha- kelt de versnellingsbak niet naar eenhogere versnelling als u het gaspe-daal plotseling loslaat. Programma Sneeuw Naast het auto-adaptieve programma heeft u de beschikking over een speci-fiek programma. De gekozen stand wordt in het in- strumentenpaneel aangegeven. Dit programma zorgt ervoor dat u gemakkelijker kunt rijden op eenondergrond met weinig grip. ☞
Druk op de toets Wals de auto is
gestart en de stand Dis geselec-
teerd.
De versnellingsbak past zich aan voor het rijden op gladde wegen. Opmerking: U kunt op elk moment
terugkeren naar het auto-adaptatie- ve programma. ☞ Druk nogmaals op de toets Wom
het huidige programma uit te schakelen. Handmatige bediening Handmatig schakelen in de vier versnellingen
:
☞ Selecteer de stand Min het scha-
kelpatroon.
☞ Duw de selectiehendel naar hetsymbool +om op te schakelen.
☞ Trek de selectiehendel naar het
symbool –om terug te schake-
len.
Er kan elk moment van de stand D
(rijden in de automatische stand)naar de stand M(rijden in de hand-
bediende stand) worden geschakeld. Opmerkingen Het schakelen naar een andere stand kan alleen als de snelheid vande auto en het toerental van demotor dit toestaan, anders wordt ertijdelijk overgegaan op de automa-tische bediening. Als de auto stopt of langzaam rijdt, kiest de automatische transmissieautomatisch de stand M1.
Het programma W(sneeuw) kan niet
worden ingeschakeld in de handbe-diende stand.
UW BOXER IN DETAIL 131
Page 128 of 182
16-09-2002

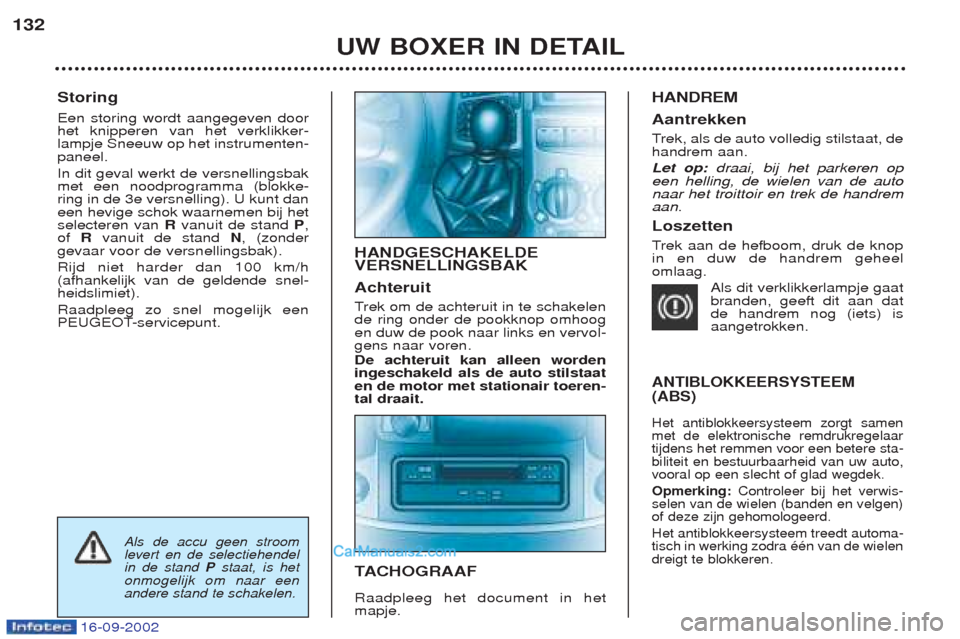

Storing Een storing wordt aangegeven door het knipperen van het verklikker-lampje Sneeuw op het instrumenten-paneel. In dit geval werkt de versnellingsbak met een noodprogramma (blokke-ring in de 3e versnelling). U kunt daneen hevige schok waarnemen bij hetselecteren van Rvanuit de stand P,
of Rvanuit de stand N, (zonder
gevaar voor de versnellingsbak). Rijd niet harder dan 100 km/h (afhankelijk van de geldende snel-heidslimiet). Raadpleeg zo snel mogelijk een
PEUGEOT-servicepunt. HANDGESCHAKELDEVERSNELLINGSBAK Achteruit T
rek om de achteruit in te schakelen
de ring onder de pookknop omhoog en duw de pook naar links en vervol-gens naar voren. De achteruit kan alleen worden ingeschakeld als de auto stilstaaten de motor met stationair toeren-tal draait. HANDREM Aantrekken T
rek, als de auto volledig stilstaat, de
handrem aan. Let op: draai, bij het parkeren op
een helling, de wielen van de auto naar het troittoir en trek de handremaan. Loszetten T rek aan de hefboom, druk de knop
in en duw de handrem geheel omlaag.
Als dit verklikkerlampje gaatbranden, geeft dit aan datde handrem nog (iets) isaangetrokken.
T ACHOGRAAF
Raadpleeg het document in hetmapje.
UW BOXER IN DETAIL
132
Als de accu geen stroom levert en de selectiehendelin de stand
Pstaat, is het
onmogelijk om naar eenandere stand te schakelen.
ANTIBLOKKEERSYSTEEM (ABS) Het antiblokkeersysteem zorgt samen met de elektronische remdrukregelaartijdens het remmen voor een betere sta-biliteit en bestuurbaarheid van uw auto,vooral op een slecht of glad wegdek. Opmerking: Controleer bij het verwis-
selen van de wielen (banden en velgen) of deze zijn gehomologeerd. Het antiblokkeersysteem treedt automa- tisch in werking zodra ŽŽn van de wielendreigt te blokkeren.
Page 129 of 182
16-09-2002
Storing Een storing wordt aangegeven door het knipperen van het verklikker-lampje Sneeuw op het instrumenten-paneel. In dit geval werkt de versnellingsbak met een noodprogramma (blokke-ring in de 3e versnelling). U kunt daneen hevige schok waarnemen bij hetselecteren van Rvanuit de stand P,
of Rvanuit de stand N, (zonder
gevaar voor de versnellingsbak). Rijd niet harder dan 100 km/h (afhankelijk van de geldende snel-heidslimiet). Raadpleeg zo snel mogelijk een
PEUGEOT-servicepunt. HANDGESCHAKELDEVERSNELLINGSBAK Achteruit T
rek om de achteruit in te schakelen
de ring onder de pookknop omhoog en duw de pook naar links en vervol-gens naar voren. De achteruit kan alleen worden ingeschakeld als de auto stilstaaten de motor met stationair toeren-tal draait. HANDREM Aantrekken T
rek, als de auto volledig stilstaat, de
handrem aan. Let op: draai, bij het parkeren op
een helling, de wielen van de auto naar het troittoir en trek de handremaan. Loszetten T rek aan de hefboom, druk de knop
in en duw de handrem geheel omlaag.
Als dit verklikkerlampje gaatbranden, geeft dit aan datde handrem nog (iets) isaangetrokken.
T ACHOGRAAF
Raadpleeg het document in hetmapje.
UW BOXER IN DETAIL
132
Als de accu geen stroom levert en de selectiehendelin de stand
Pstaat, is het
onmogelijk om naar eenandere stand te schakelen.
ANTIBLOKKEERSYSTEEM (ABS) Het antiblokkeersysteem zorgt samen met de elektronische remdrukregelaartijdens het remmen voor een betere sta-biliteit en bestuurbaarheid van uw auto,vooral op een slecht of glad wegdek. Opmerking: Controleer bij het verwis-
selen van de wielen (banden en velgen) of deze zijn gehomologeerd. Het antiblokkeersysteem treedt automa- tisch in werking zodra ŽŽn van de wielendreigt te blokkeren.
Page 130 of 182
16-09-2002
Storing Een storing wordt aangegeven door het knipperen van het verklikker-lampje Sneeuw op het instrumenten-paneel. In dit geval werkt de versnellingsbak met een noodprogramma (blokke-ring in de 3e versnelling). U kunt daneen hevige schok waarnemen bij hetselecteren van Rvanuit de stand P,
of Rvanuit de stand N, (zonder
gevaar voor de versnellingsbak). Rijd niet harder dan 100 km/h (afhankelijk van de geldende snel-heidslimiet). Raadpleeg zo snel mogelijk een
PEUGEOT-servicepunt. HANDGESCHAKELDEVERSNELLINGSBAK Achteruit T
rek om de achteruit in te schakelen
de ring onder de pookknop omhoog en duw de pook naar links en vervol-gens naar voren. De achteruit kan alleen worden ingeschakeld als de auto stilstaaten de motor met stationair toeren-tal draait. HANDREM Aantrekken T
rek, als de auto volledig stilstaat, de
handrem aan. Let op: draai, bij het parkeren op
een helling, de wielen van de auto naar het troittoir en trek de handremaan. Loszetten T rek aan de hefboom, druk de knop
in en duw de handrem geheel omlaag.
Als dit verklikkerlampje gaatbranden, geeft dit aan datde handrem nog (iets) isaangetrokken.
T ACHOGRAAF
Raadpleeg het document in hetmapje.
UW BOXER IN DETAIL
132
Als de accu geen stroom levert en de selectiehendelin de stand
Pstaat, is het
onmogelijk om naar eenandere stand te schakelen.
ANTIBLOKKEERSYSTEEM (ABS) Het antiblokkeersysteem zorgt samen met de elektronische remdrukregelaartijdens het remmen voor een betere sta-biliteit en bestuurbaarheid van uw auto,vooral op een slecht of glad wegdek. Opmerking: Controleer bij het verwis-
selen van de wielen (banden en velgen) of deze zijn gehomologeerd. Het antiblokkeersysteem treedt automa- tisch in werking zodra ŽŽn van de wielendreigt te blokkeren.
