Peugeot Boxer 2013 Instrukcja Obsługi (in Polish)

69
3
ERGONOMIA I KOMFOR
T

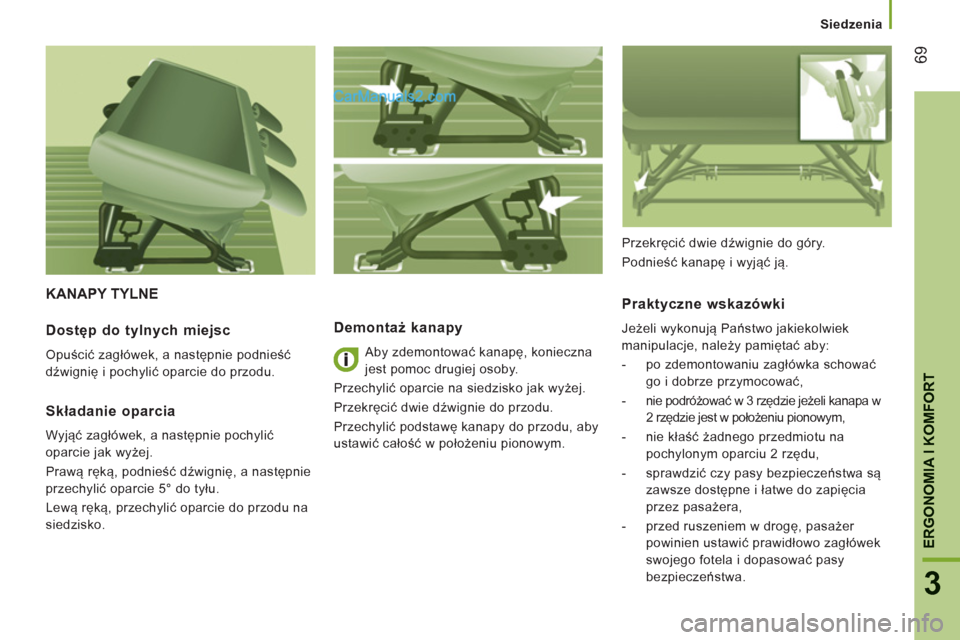

Siedzenia
KANAPY TYLNE

Demontaż kanapy

Aby zdemontować kanapę, konieczna
jest pomoc drugiej osoby.
Przechylić oparcie na siedzisko jak wyżej.
Przekręcić dwie dźwignie do przodu.
Przechylić podstawę kanapy do przodu, aby
ustawić całość w położeniu pionowym.
Praktyczne wskazówki

Jeżeli wykonują Państwo jakiekolwiek
manipulacje, należy pamiętać aby:


- po zdemontowaniu zagłówka schować
go i dobrze przymocować,

- nie podróżować w 3 rzędzie jeżeli kanapa w
2 rzędzie jest w położeniu pionowym,

- nie kłaść żadnego przedmiotu na
pochylonym oparciu 2 rzędu,

- sprawdzić czy pasy bezpieczeństwa są
zawsze dostępne i łatwe do zapięcia
przez pasażera,

- przed ruszeniem w drogę, pasażer
powinien ustawić prawidłowo zagłówek
swojego fotela i dopasować pasy
bezpieczeństwa.
Dostęp do tylnych miejsc

Opuścić zagłówek, a następnie podnieść
dźwignię i pochylić oparcie do przodu.
Składanie oparcia

Wyjąć zagłówek, a następnie pochylić
oparcie jak wyżej.
Prawą ręką, podnieść dźwignię, a następnie
przechylić oparcie 5° do tyłu.
Lewą ręką, przechylić oparcie do przodu na
siedzisko. Przekręcić dwie dźwignie do góry.
Podnieść kanapę i wyjąć ją.

70


Siedzenia

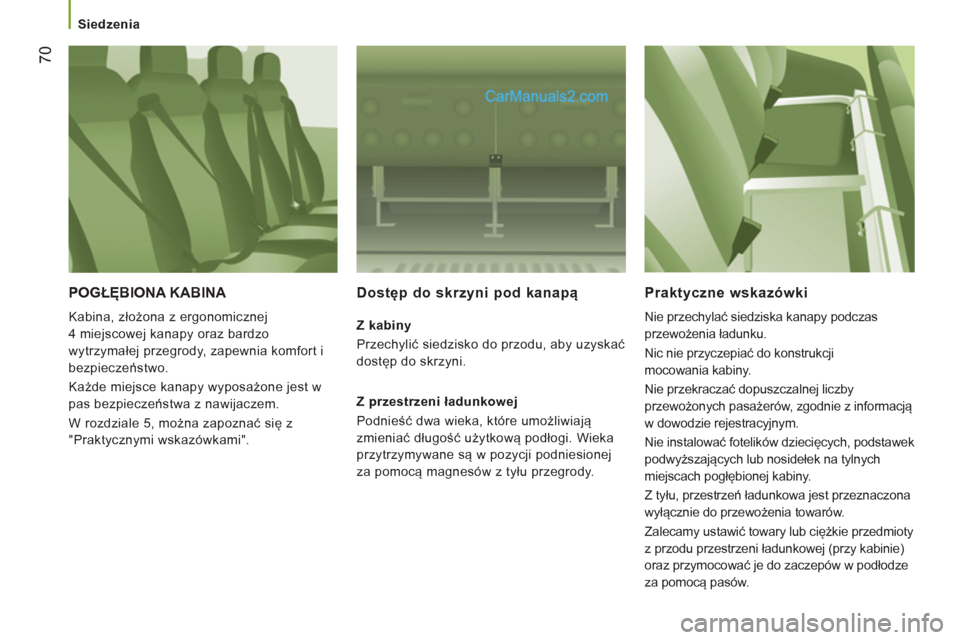

POGŁĘBIONA KABINA

Kabina, złożona z ergonomicznej
4 miejscowej kanapy oraz bardzo
wytrzymałej przegrody, zapewnia komfort i
bezpieczeństwo.
Każde miejsce kanapy wyposażone jest w
pas bezpieczeństwa z nawijaczem.
W rozdziale 5, można zapoznać się z
"Praktycznymi wskazówkami".
Dostęp do skrzyni pod kanapą


Z kabiny
Przechylić siedzisko do przodu, aby uzyskać
dostęp do skrzyni.

Z przestrzeni ładunkowej
Podnieść dwa wieka, które umożliwiają
zmieniać długość użytkową podłogi. Wieka
przytrzymywane są w pozycji podniesionej
za pomocą magnesów z tyłu przegrody.



Praktyczne wskazówki

Nie przechylać siedziska kanapy podczas
przewożenia ładunku.
Nic nie przyczepiać do konstrukcji
mocowania kabiny.
Nie przekraczać dopuszczalnej liczby
przewożonych pasażerów, zgodnie z informacją
w dowodzie rejestracyjnym.
Nie instalować fotelików dziecięcych, podstawek
podwyższających lub nosidełek na tylnych
miejscach pogłębionej kabiny.
Z tyłu, przestrzeń ładunkowa jest przeznaczona
wyłącznie do przewożenia towarów.
Zalecamy ustawić towary lub ciężkie przedmioty
z przodu przestrzeni ładunkowej (przy kabinie)
oraz przymocować je do zaczepów w podłodze
za pomocą pasów.

71
3
ERGONOMIA I KOMFOR
T

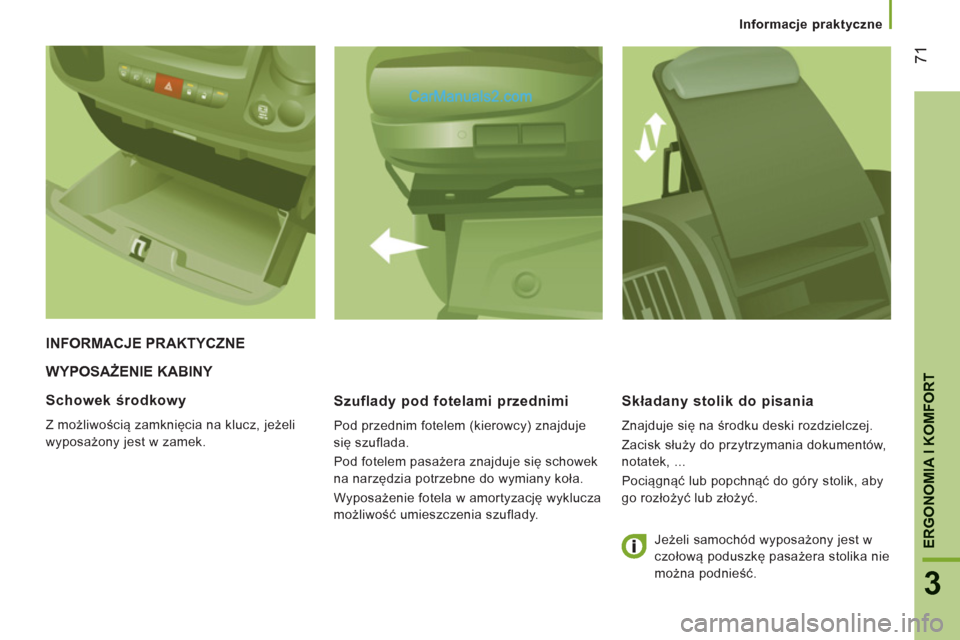

Informacje praktyczne
WYPOSAŻENIE KABINY

Szuflad
y pod fotelami przednimi

Pod przednim fotelem (kierowcy) znajduje
się szuflada.
Pod fotelem pasażera znajduje się schowek
na narzędzia potrzebne do wymiany koła.
Wyposażenie fotela w amortyzację wyklucza
możliwość umieszczenia szuflady.
Składany stolik do pisania

Znajduje się na środku deski rozdzielczej.
Zacisk służy do przytrzymania dokumentów,
notatek, ...
Pociągnąć lub popchnąć do góry stolik, aby
go rozłożyć lub złożyć.
INFORMACJE PRAKTYCZNE
Schowek środkow
y

Z możliwością zamknięcia na klucz, jeżeli
wyposażony jest w zamek.
Jeżeli samochód wyposażony jest w
czołową poduszkę pasażera stolika nie
można podnieść.

72

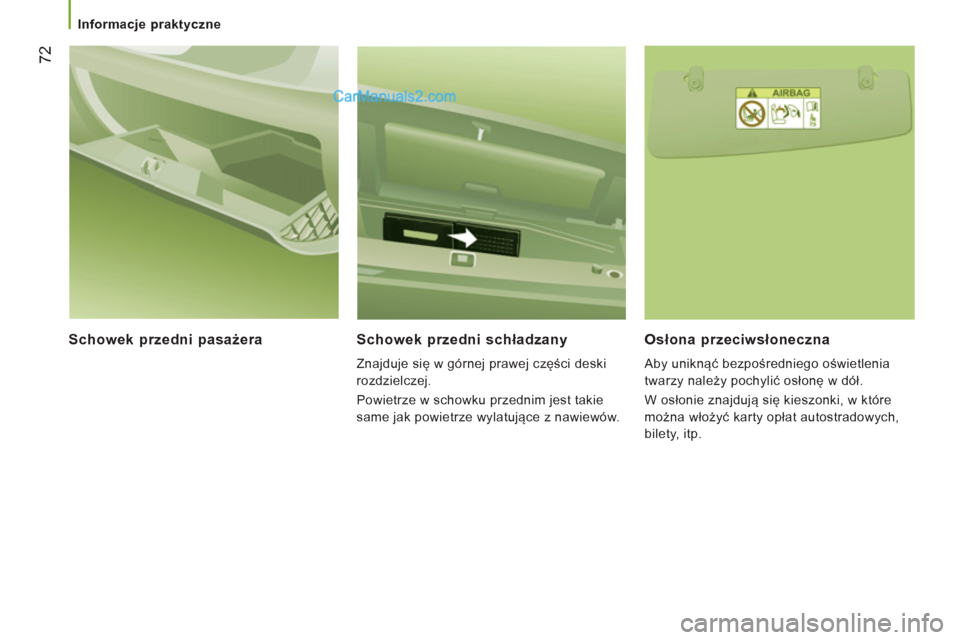

Informacje praktyczne



Schowek przedni pasażera Schowek przedni schładzany

Znajduje się w górnej prawej części deski
rozdzielczej.
Powietrze w schowku przednim jest takie
same jak powietrze wylatujące z nawiewów.


Osłona przeciwsłoneczna

Aby uniknąć bezpośredniego oświetlenia
twarzy należy pochylić osłonę w dół.
W osłonie znajdują się kieszonki, w które
można włożyć karty opłat autostradowych,
bilety, itp.

73
3
ERGONOMIA I KOMFOR
T

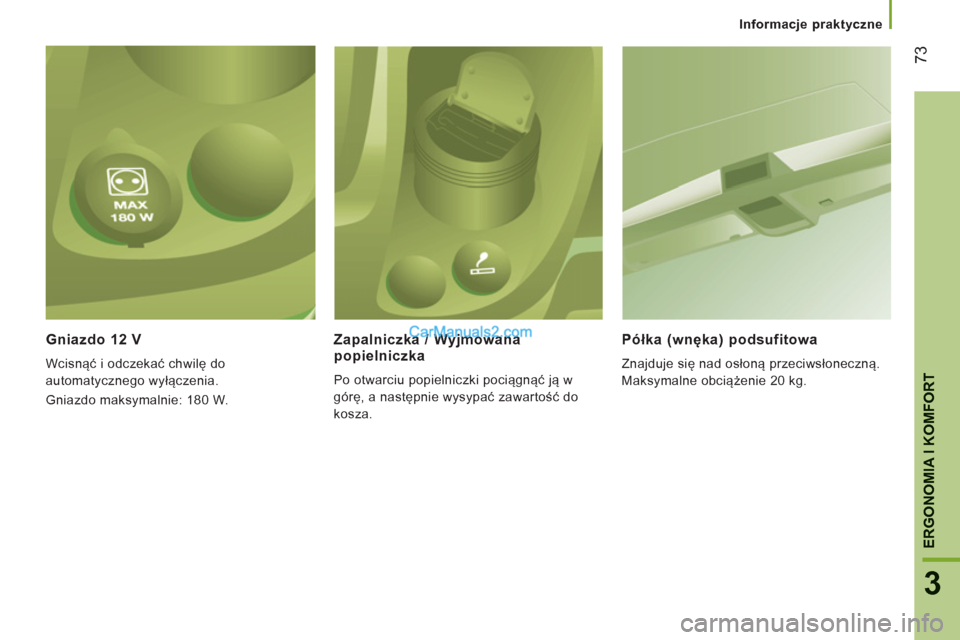

Informacje praktyczne
Gniazdo 12 V

Wcisnąć i odczekać chwilę do
automatycznego wyłączenia.
Gniazdo maksymalnie: 180 W.


Zapalniczka / Wyjmowana popielniczka

Po otwarciu popielniczki pociągnąć ją w
górę, a następnie wysypać zawartość do
kosza.
Półka (wnęka) podsufitowa

Znajduje się nad osłoną przeciwsłoneczną.
Maksymalne obciążenie 20 kg.

74

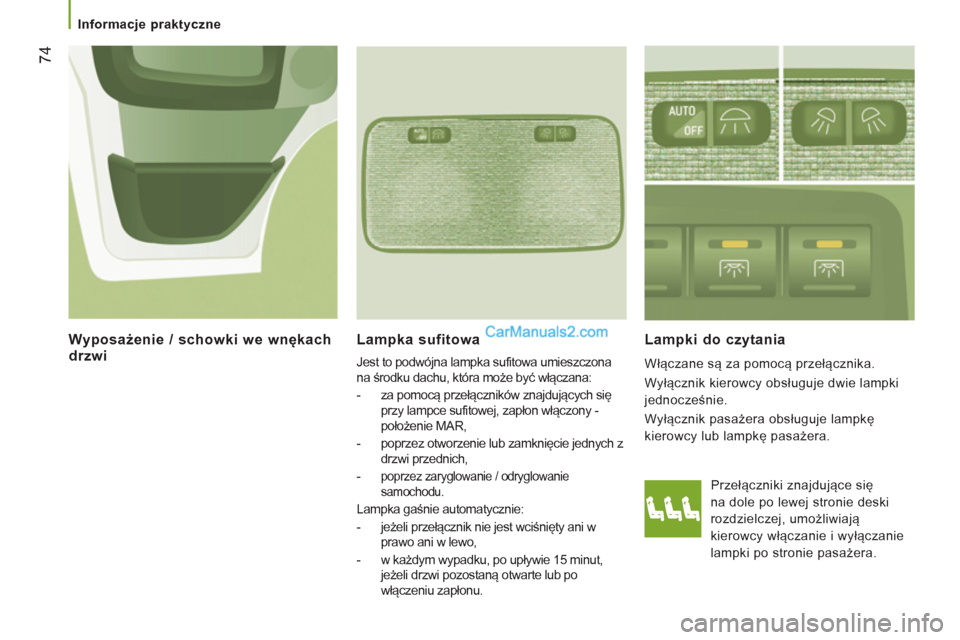

Informacje praktyczne

Lampka sufitowa

Jest to podwójna lampka sufitowa umieszczona
na środku dachu, która może być włączana:


- za pomocą przełączników znajdujących się
przy lampce sufitowej, zapłon włączony -
położenie MAR,

- poprzez otworzenie lub zamknięcie jednych z
drzwi przednich,

- poprzez zaryglowanie / odryglowanie
samochodu.

Lampka gaśnie automatycznie:


- jeżeli przełącznik nie jest wciśnięty ani w
prawo ani w lewo,

- w każdym wypadku, po upływie 15 minut,
jeżeli drzwi pozostaną otwarte lub po
włączeniu zapłonu.



Lampki do czytania

Włączane są za pomocą przełącznika.
Wyłącznik kierowcy obsługuje dwie lampki
jednocześnie.
Wyłącznik pasażera obsługuje lampkę
kierowcy lub lampkę pasażera.


Wyposażenie / schowki we wnękach
drzwi

Przełączniki znajdujące się
na dole po lewej stronie deski
rozdzielczej, umożliwiają
kierowcy włączanie i wyłączanie
lampki po stronie pasażera.

75
3
ERGONOMIA I KOMFOR
T


Informacje praktyczne

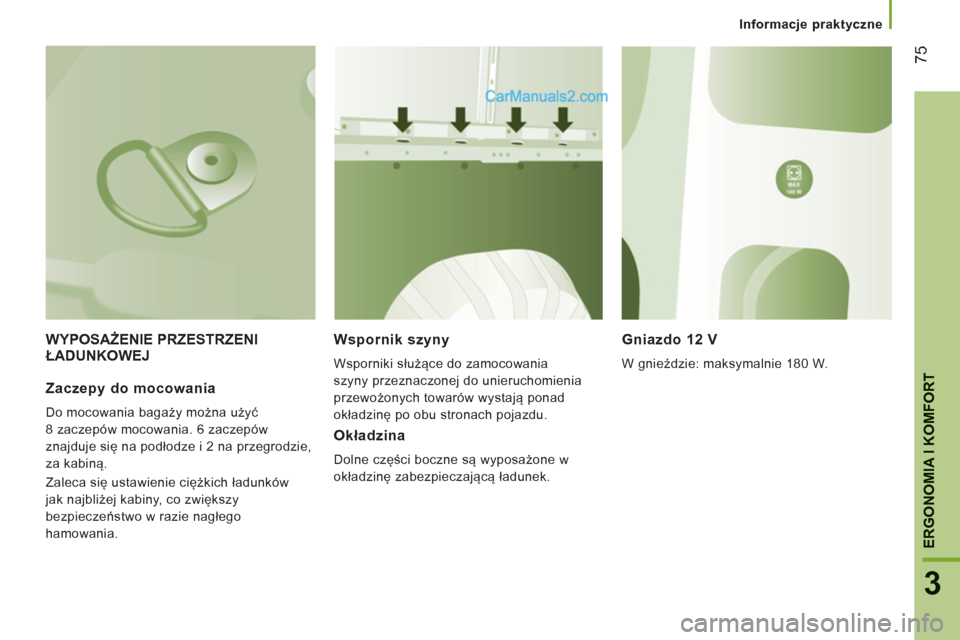

WYPOSAŻENIE PRZESTRZENI ŁADUNKOWEJ
Wspornik szyny

Wsporniki służące do zamocowania
szyny przeznaczonej do unieruchomienia
przewożonych towarów wystają ponad
okładzinę po obu stronach pojazdu.
Gniazdo 12 V

W gnieździe: maksymalnie 180 W.
Zaczepy do mocowania

Do mocowania bagaży można użyć
8 zaczepów mocowania. 6 zaczepów
znajduje się na podłodze i 2 na przegrodzie,
za kabiną.
Zaleca się ustawienie ciężkich ładunków
jak najbliżej kabiny, co zwiększy
bezpieczeństwo w razie nagłego
hamowania.


Okładzina

Dolne części boczne są wyposażone w
okładzinę zabezpieczającą ładunek.

76

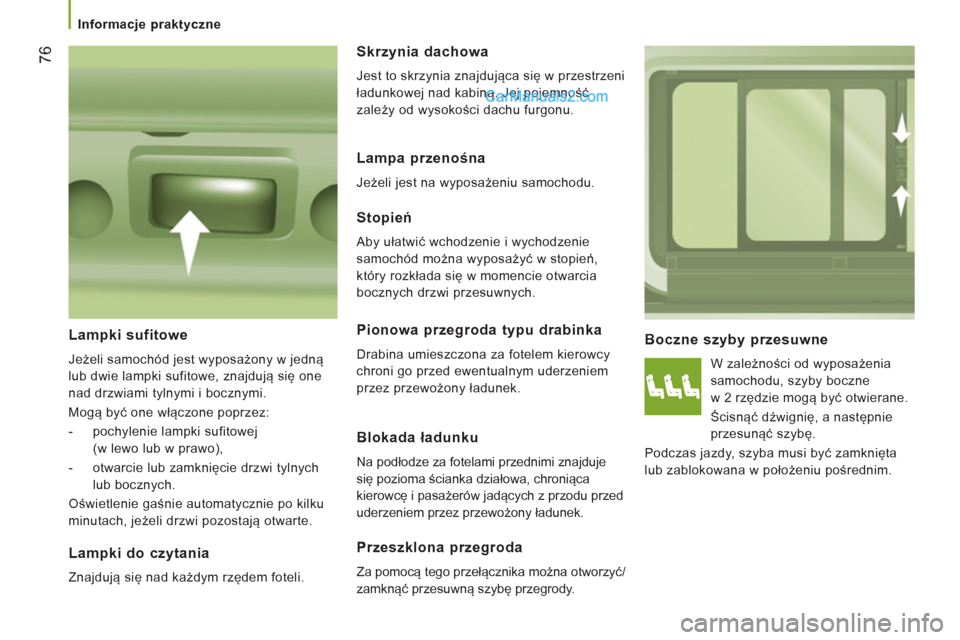

Informacje praktyczne



Boczne szyby przesuwne

W zależności od wyposażenia
samochodu, szyby boczne
w 2 rzędzie mogą być otwierane.
Ścisnąć dźwignię, a następnie
przesunąć szybę.
Podczas jazdy, szyba musi być zamknięta
lub zablokowana w położeniu pośrednim.
Stopień

Aby ułatwić wchodzenie i wychodzenie
samochód można wyposażyć w stopień,
który rozkłada się w momencie otwarcia
bocznych drzwi przesuwnych.


Lampki sufitowe

Jeżeli samochód jest wyposażony w jedną
lub dwie lampki sufitowe, znajdują się one
nad drzwiami tylnymi i bocznymi.
Mogą być one włączone poprzez:


- pochylenie lampki sufitowej
(w lewo lub w prawo),

- otwarcie lub zamknięcie drzwi tylnych
lub bocznych.
Oświetlenie gaśnie automatycznie po kilku
minutach, jeżeli drzwi pozostają otwarte.


Lampki do czytania

Znajdują się nad każdym rzędem foteli.
Skrzynia dachowa

Jest to skrzynia znajdująca się w przestrzeni
ładunkowej nad kabiną. Jej pojemność
zależy od wysokości dachu furgonu.
Lampa przenośna

Jeżeli jest na wyposażeniu samochodu.
Pionowa przegroda typu drabinka

Drabina umieszczona za fotelem kierowcy
chroni go przed ewentualnym uderzeniem
przez przewożony ładunek.
Blokada ładunku

Na podłodze za fotelami przednimi znajduje
się pozioma ścianka działowa, chroniąca
kierowcę i pasażerów jadących z przodu przed
uderzeniem przez przewożony ładunek.
Przeszklona przegroda

Za pomocą tego przełącznika można otworzyć/
zamknąć przesuwną szybę przegrody.

77
3
ERGONOMIA I KOMFOR
T

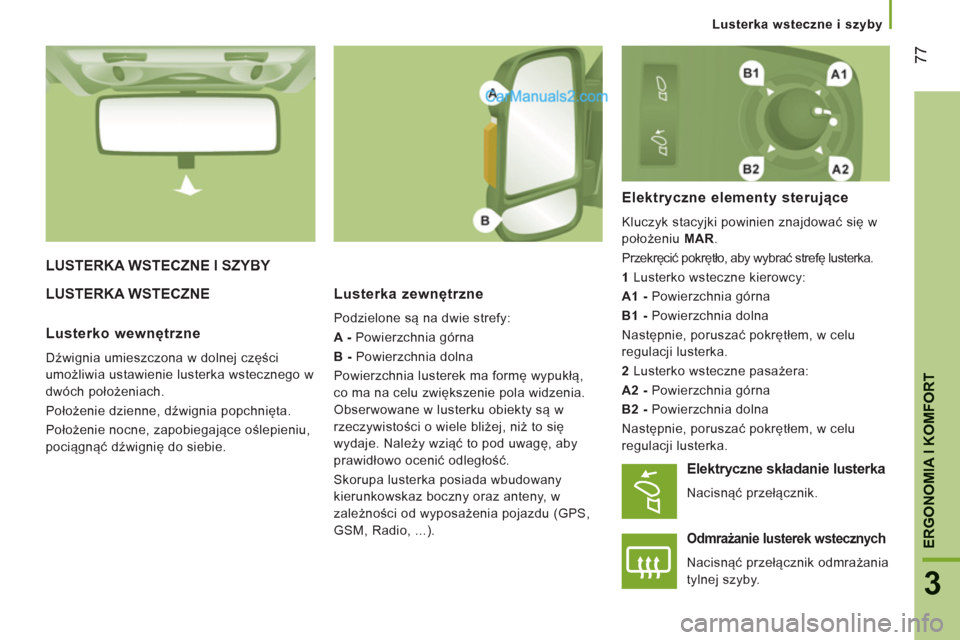

Lusterka wsteczne i szyby
LUSTERKA WSTECZNE I SZYBY
LU
STERKA WSTECZNE
Lusterka zewnętrzne

Podzielone są na dwie strefy:

A -
Powierzchnia górna

B -
Powierzchnia dolna
Powierzchnia lusterek ma formę wypukłą,
co ma na celu zwiększenie pola widzenia.
Obserwowane w lusterku obiekty są w
rzeczywistości o wiele bliżej, niż to się
wydaje. Należy wziąć to pod uwagę, aby
prawidłowo ocenić odległość.
Skorupa lusterka posiada wbudowany
kierunkowskaz boczny oraz anteny, w
zależności od wyposażenia pojazdu (GPS,
GSM, Radio, ...).
Elektryczne elementy sterujące

Kluczyk stacyjki powinien znajdować się w
położeniu MAR
.
Przekręcić pokrętło, aby wybrać strefę lusterka.

1
Lusterko wsteczne kierowcy:

A1 -
Powierzchnia górna

B1 -
Powierzchnia dolna
Następnie, poruszać pokrętłem, w celu
regulacji lusterka.

2
Lusterko wsteczne pasażera:

A2 -
Powierzchnia górna

B2 -
Powierzchnia dolna
Następnie, poruszać pokrętłem, w celu
regulacji lusterka.
Lusterko wewnętrzne

Dźwignia umieszczona w dolnej części
umożliwia ustawienie lusterka wstecznego w
dwóch położeniach.
Położenie dzienne, dźwignia popchnięta.
Położenie nocne, zapobiegające oślepieniu,
pociągnąć dźwignię do siebie.
Elektryczne składanie lusterka

Nacisnąć przełącznik.
Odmrażanie lusterek wstecznych

Nacisnąć przełącznik odmrażania
tylnej szyby.

78

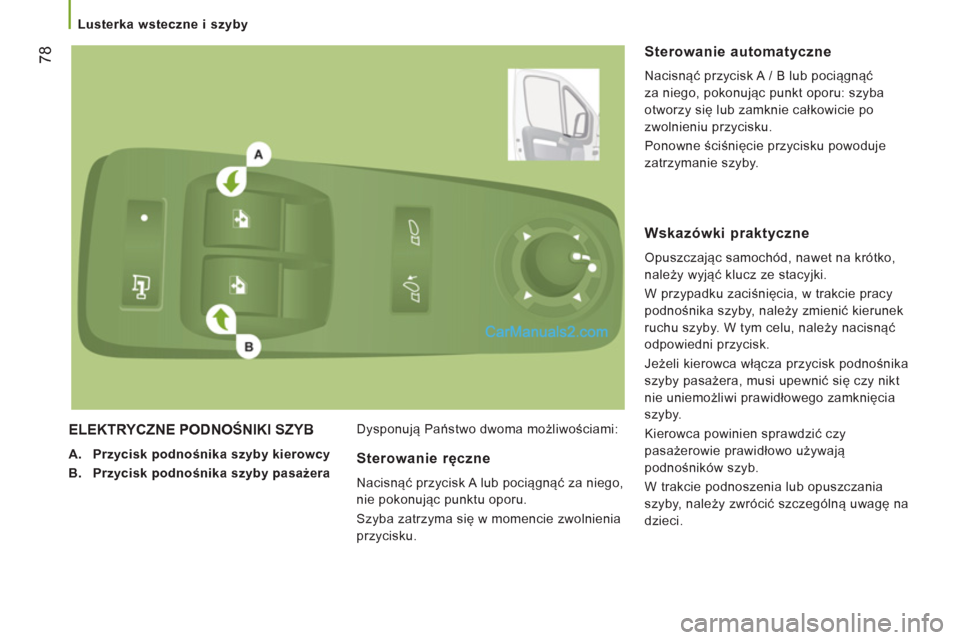

Lusterka wsteczne i szyby


ELEKTRYCZNE PODNOŚNIKI SZYB



A.
Przycisk podnośnika szyby kierowcy

B.
Przycisk podnośnika szyby pasażera
Dysponują Państwo dwoma możliwościami:


Sterowanie automatyczne

Nacisnąć przycisk A / B lub pociągnąć
za niego, pokonując punkt oporu: szyba
otworzy się lub zamknie całkowicie po
zwolnieniu przycisku.
Ponowne ściśnięcie przycisku powoduje
zatrzymanie szyby.


Sterowanie ręczne

Nacisnąć przycisk A lub pociągnąć za niego,
nie pokonując punktu oporu.
Szyba zatrzyma się w momencie zwolnienia
przycisku.




Wskazówki praktyczne

Opuszczając samochód, nawet na krótko,
należy wyjąć klucz ze stacyjki.
W przypadku zaciśnięcia, w trakcie pracy
podnośnika szyby, należy zmienić kierunek
ruchu szyby. W tym celu, należy nacisnąć
odpowiedni przycisk.
Jeżeli kierowca włącza przycisk podnośnika
szyby pasażera, musi upewnić się czy nikt
nie uniemożliwi prawidłowego zamknięcia
szyby.
Kierowca powinien sprawdzić czy
pasażerowie prawidłowo używają
podnośników szyb.
W trakcie podnoszenia lub opuszczania
szyby, należy zwrócić szczególną uwagę na
dzieci.
