Peugeot Boxer 2013 Manual del propietario (in Spanish)

AYUDA RÁPID
A
8


Cambiar un fusible

FusiblesA (amperios)

Correspondencias
54- No utilizado
5515
Asientos térmicos
5615
Toma 12 V pasajeros traseros
5710
Calefacción adicional programable
5810
Luces de posición laterales
597,5
Suspensión neumática
60-
No utilizado
61-
No utilizado
62-
No utilizado
6310 Conmutador calefacción adicional programable
64-
No utilizado
6530
Impulsor calefacción adicional programable

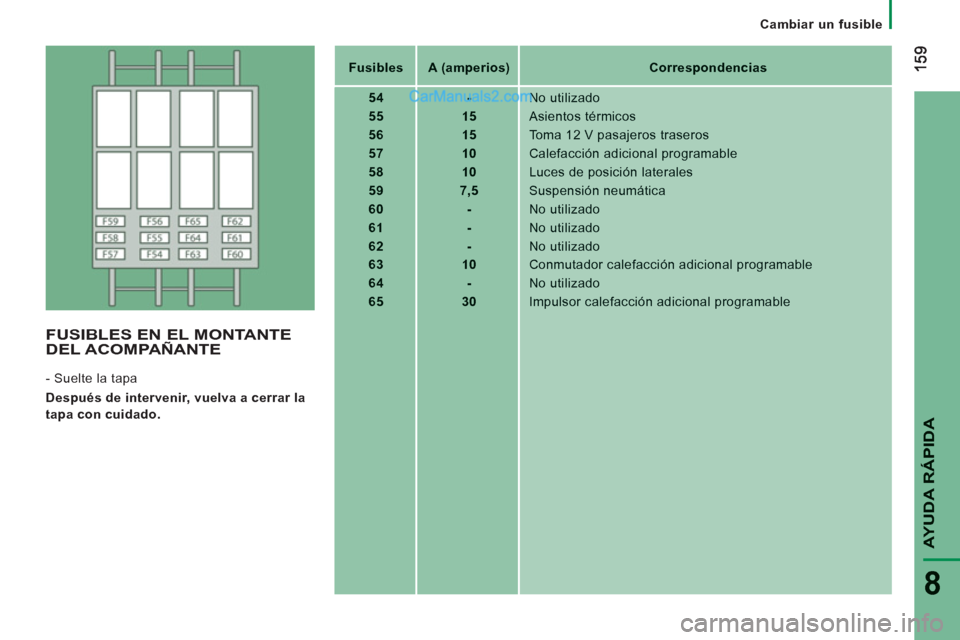

FUSIBLES EN EL MONTANTE
DEL ACOMPAÑANTE
- Suelte la tapa
Después de intervenir, vuelva a cerrar la
ta
pa con cuidado.

160


Cambiar un fusible

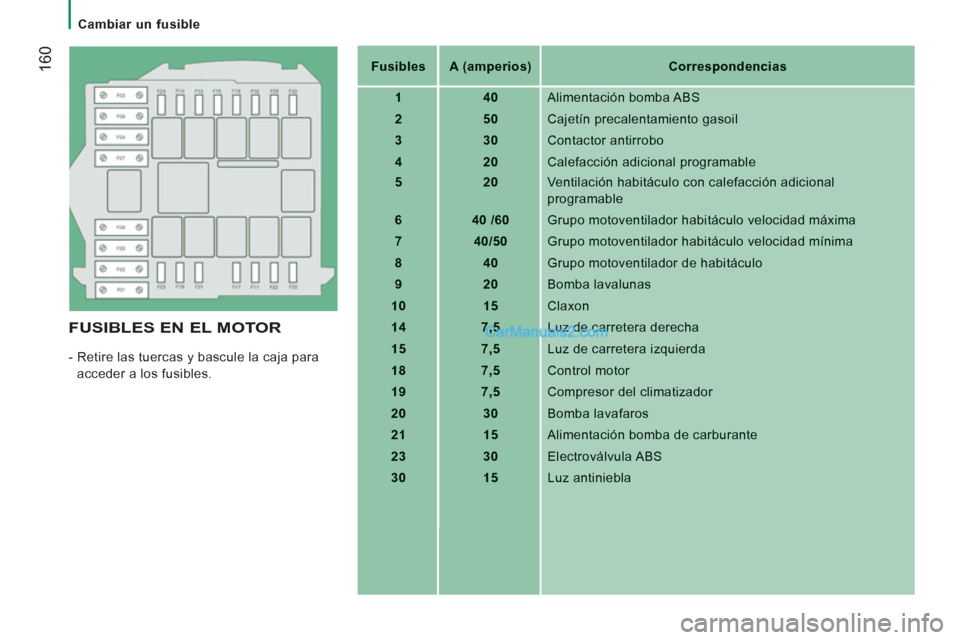

FUSIBLES EN EL MOTOR

- Retire las tuercas y bascule la caja para
acceder a los fusibles.
FusiblesA (amperios)Correspondencias
140
Alimentación bomba ABS
250Cajetín precalentamiento gasoil
330Contactor antirrobo
420Calefacción adicional programable
5
20 Ventilación habitáculo con calefacción adicional
programable
640 /60Grupo motoventilador habitáculo velocidad máxima
740/50Grupo motoventilador habitáculo velocidad mínima
8
40 Grupo motoventilador de habitáculo
920Bomba lavalunas
1015Claxon
147,5Luz de carretera derecha
157,5Luz de carretera izquierda
187,5Control motor
197,5Compresor del climatizador
2030Bomba lavafaros
2115
Alimentación bomba de carburante
2330Electroválvula ABS
3015Luz antiniebla

161
AYUDA RÁPID
A
8

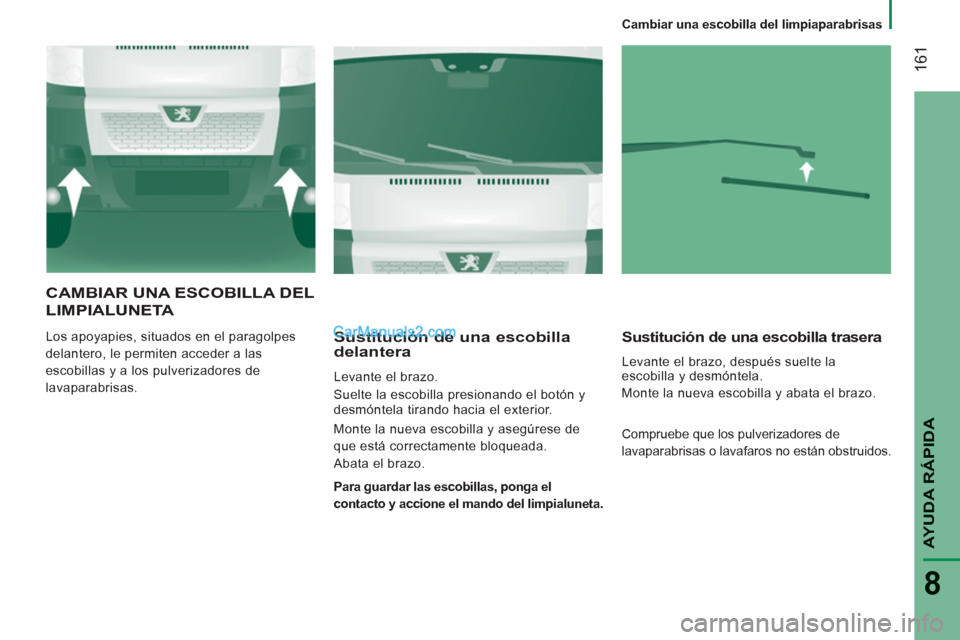

Cambiar una escobilla del limpiaparabrisas


CAMBIAR UNA ESCOBILLA DEL
LIMPIALUNETA
Los apoyapies, situados en el paragolpes
delantero, le permiten acceder a las
escobillas y a los pulverizadores de
lavaparabrisas.
Sustitución de una escobilla
delantera
Levante el brazo.
Suelte la escobilla presionando el botón y
desmóntela tirando hacia el exterior.
Monte la nueva escobilla y asegúrese de
que está correctamente bloqueada.
Abata el brazo.


Sustitución de una escobilla trasera

Levante el brazo, después suelte la
escobilla y desmóntela.
Monte la nueva escobilla y abata el brazo.

Para guardar las escobillas, ponga el
contacto y accione el mando del

limpialuneta

.

Compruebe que los pulverizadores de
lavaparabrisas o lavafaros no están obstruidos.

162

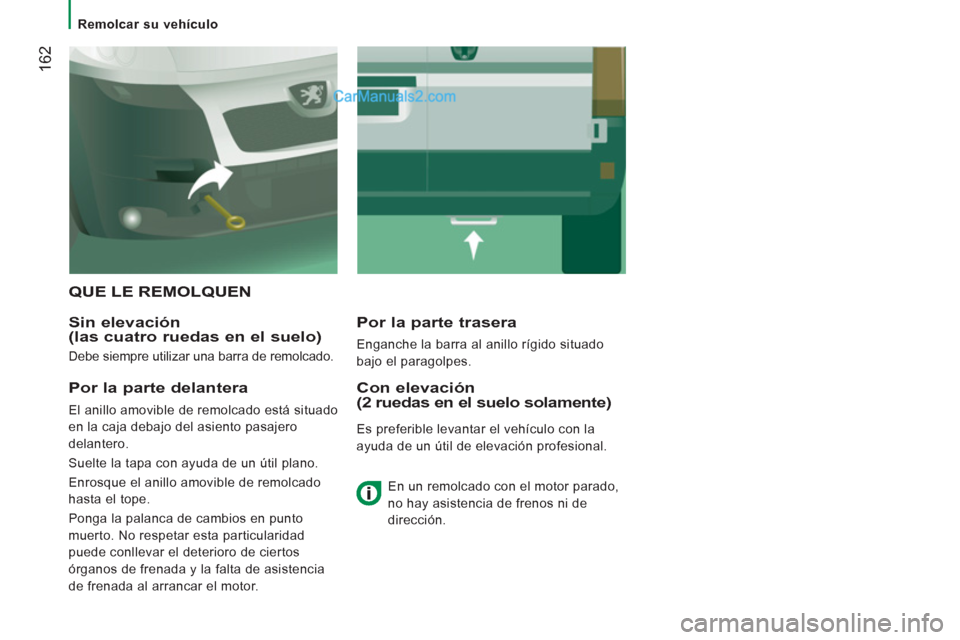

Remolcar su vehículo


QUE LE REMOLQUEN

Sin elevación
(las cuatro ruedas en el suelo)
Debe siempre utilizar una barra de remolcado.


Por la parte trasera

Enganche la barra al anillo rígido situado
bajo el paragolpes.


Por la parte delantera

El anillo amovible de remolcado está situado
en la caja debajo del asiento pasajero
delantero.
Suelte la tapa con ayuda de un útil plano.
Enrosque el anillo amovible de remolcado
hasta el tope.
Ponga la palanca de cambios en punto
muerto. No respetar esta particularidad
puede conllevar el deterioro de ciertos
órganos de frenada y la falta de asistencia
de frenada al arrancar el motor.


Con elevación
(2 ruedas en el suelo solamente)
Es preferible levantar el vehículo con la
ayuda de un útil de elevación profesional.
En un remolcado con el motor parado,
no hay asistencia de frenos ni de
dirección.

9
CARACTERÍSTICAS TÉCNICA
S

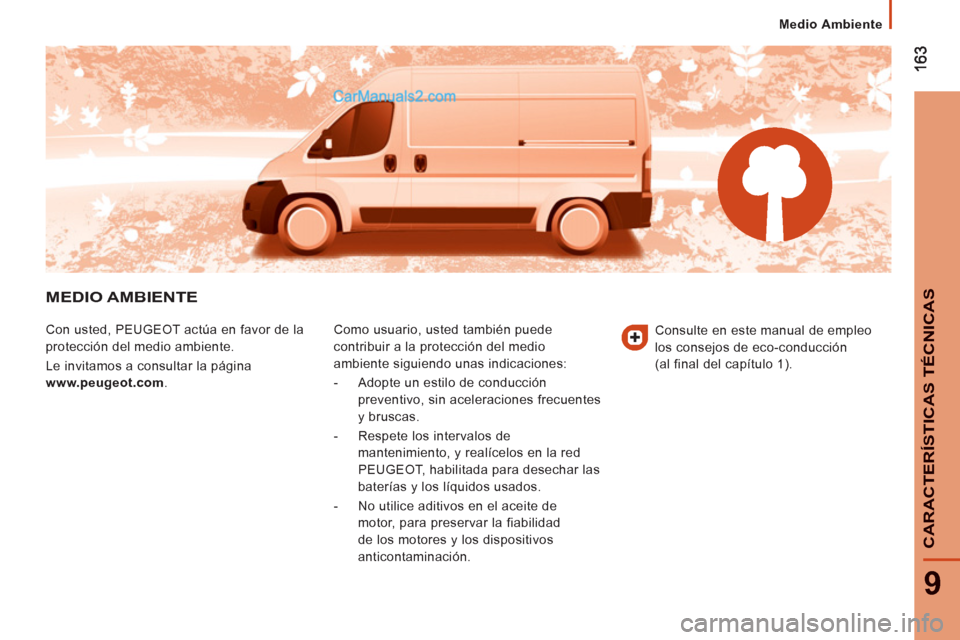

Medio Ambiente


MEDIO AMBIENTE

Con usted, PEUGEOT actúa en favor de la
protección del medio ambiente.
Le invitamos a consultar la página
www.peugeot.com
. Como usuario, usted también puede
contribuir a la protección del medio
ambiente siguiendo unas indicaciones:


- Adopte un estilo de conducción
preventivo, sin aceleraciones frecuentes
y bruscas.

- Respete los intervalos de
mantenimiento, y realícelos en la red
PEUGEOT, habilitada para desechar las
baterías y los líquidos usados.

- No utilice aditivos en el aceite de
motor, para preservar la fiabilidad
de los motores y los dispositivos
anticontaminación.
Consulte en este manual de empleo
los consejos de eco-conducción
(al final del capítulo 1).
163163

164

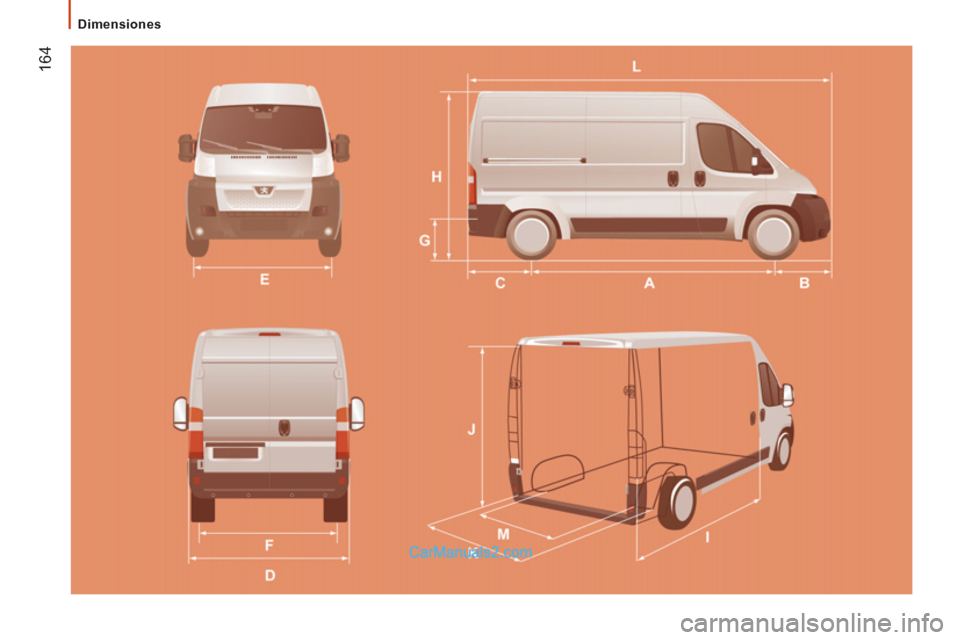

Dimensiones

165
9
CARACTERÍSTICAS TÉCNICA
S

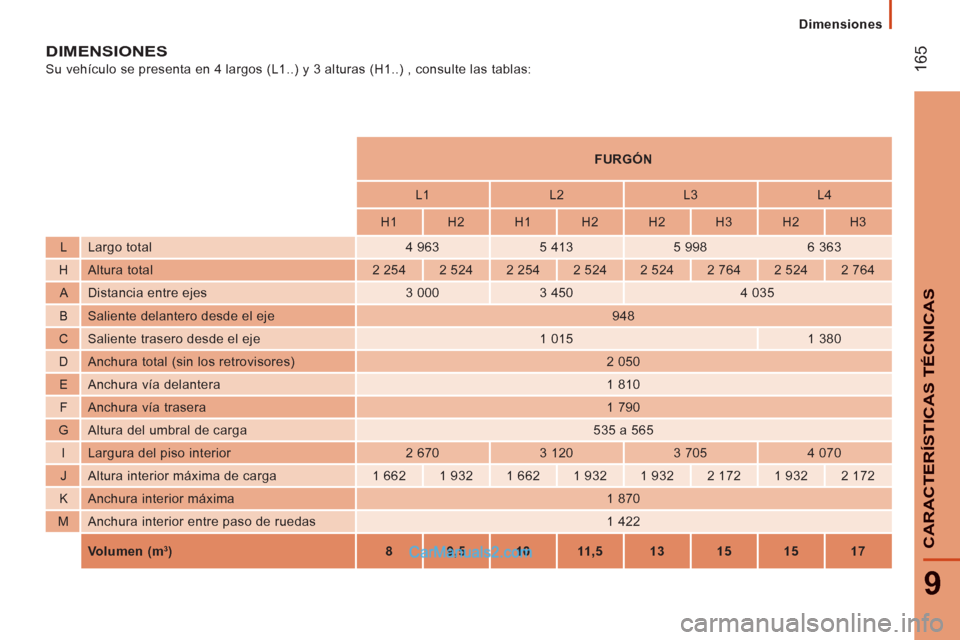

DIMENSIONES

Su vehículo se presenta en 4 largos (L1..) y 3 alturas (H1..) , consulte las tablas:






FURGÓN






L1
L2
L3
L4





H1
H2
H1
H2
H2
H3
H2
H3

L Largo total
4 963
5 413
5 998
6 363

H Altura total
2 254
2 524
2 254
2 524
2 524
2 764
2 524
2 764

A Distancia entre ejes
3 000
3 450
4 035

B Saliente delantero desde el eje
948

C Saliente trasero desde el eje
1 015
1 380

D Anchura total (sin los retrovisores)
2 050

E Anchura vía delantera
1 810

F Anchura vía trasera
1 790

G Altura del umbral de carga
535 a 565

I Largura del piso interior
2 670
3 120
3 705
4 070

J Altura interior máxima de carga
1 662
1 932
1 662
1 932
1 932
2 172
1 932
2 172

K Anchura interior máxima
1 870

M Anchura interior entre paso de ruedas
1 422





Volumen (m3)

8


9,5


10


11,5


13

15


15


17


Dimensiones

166

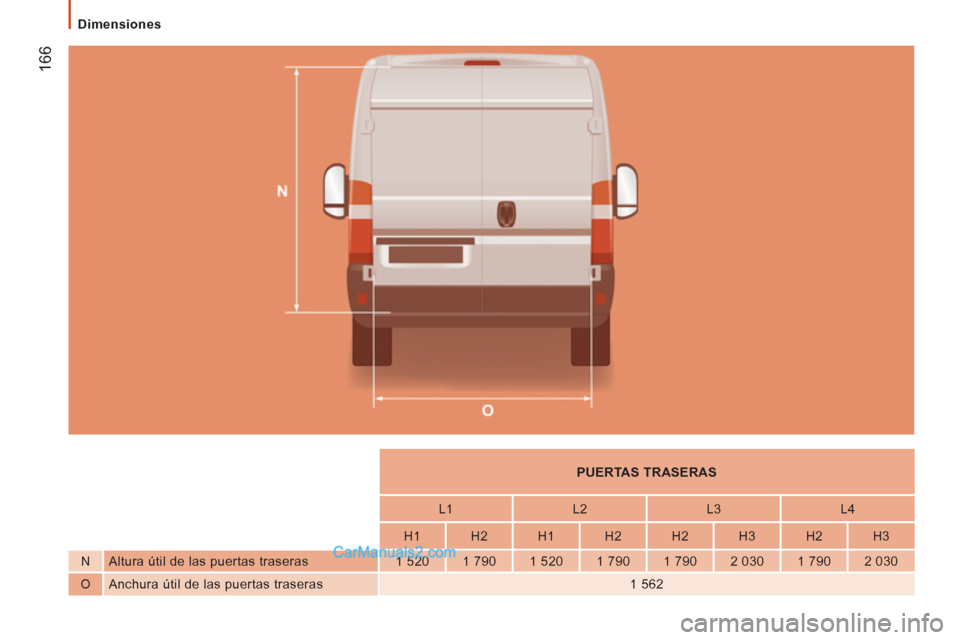

PUERTAS TRASERAS






L1
L2
L3
L4





H1
H2
H1
H2
H2
H3
H2
H3

N Altura útil de las puertas traseras
1 520
1 790
1 520
1 790
1 790
2 030
1 790
2 030

O Anchura útil de las puertas traseras
1 562

Dimensiones

167
9
CARACTERÍSTICAS TÉCNICA
S

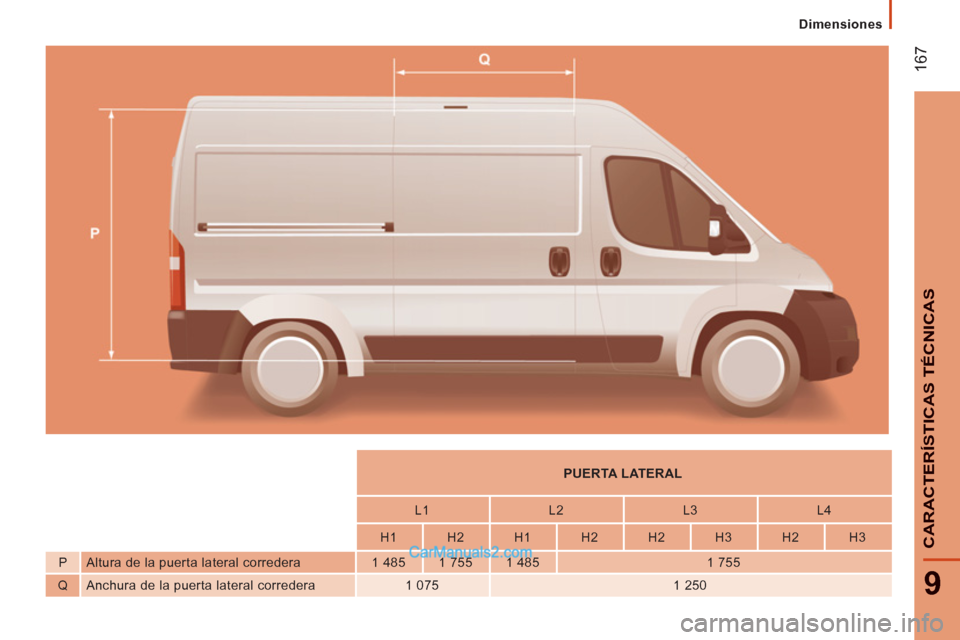

PUERTA LATERAL






L1
L2
L3
L4





H1
H2
H1
H2
H2
H3
H2
H3

P Altura de la puerta lateral corredera
1 485
1 755
1 485
1 755

Q Anchura de la puerta lateral corredera
1 075
1 250

Dimensiones

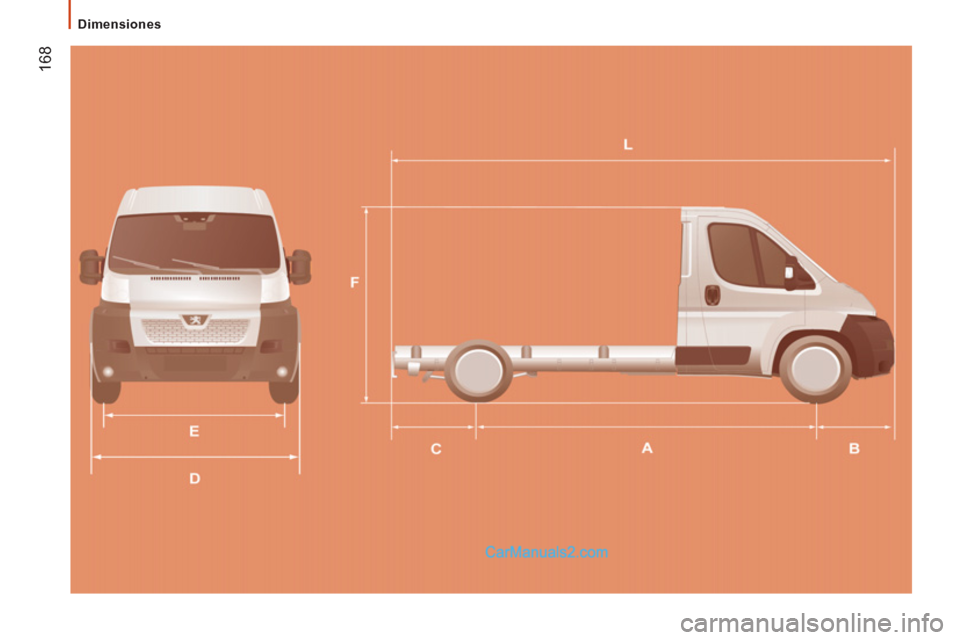

168


Dimensiones
