Peugeot Boxer 2013 Manual del propietario (in Spanish)

5
SEGURIDA
D


Niños a bordo

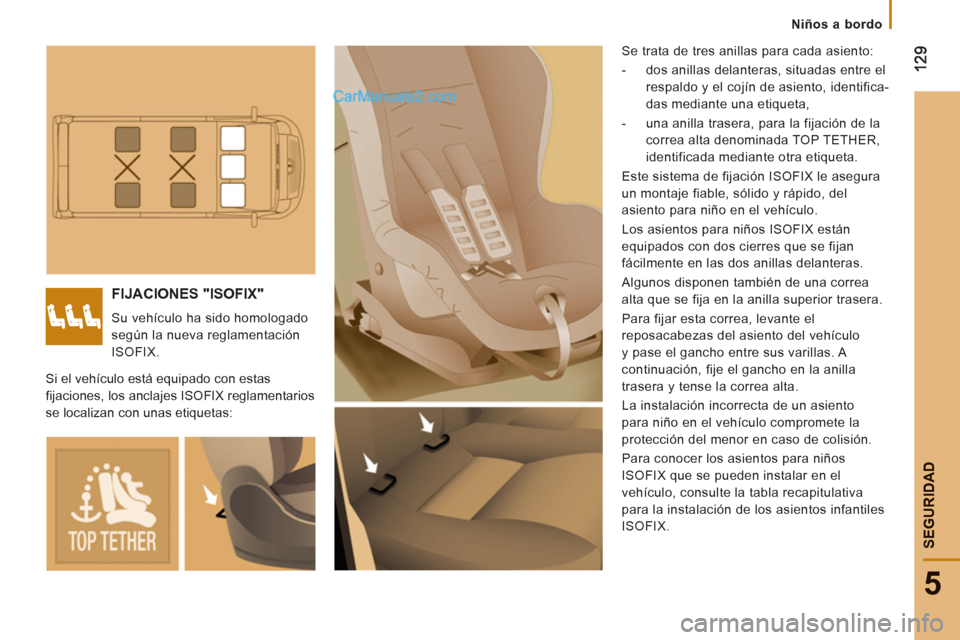

FIJACIONES "ISOFIX"

Su vehículo ha sido homologado
según la nueva reglamentación
ISOFIX. Se trata de tres anillas para cada asiento:


- dos anillas delanteras, situadas entre el
respaldo y el cojín de asiento, identifica-
das mediante una etiqueta,

- una anilla trasera, para la fijación de la
correa alta denominada TOP TETHER,
identificada mediante otra etiqueta.
Este sistema de fijación ISOFIX le asegura
un montaje fiable, sólido y rápido, del
asiento para niño en el vehículo.
Los asientos para niños ISOFIX están
equipados con dos cierres que se fijan
fácilmente en las dos anillas delanteras.
Algunos disponen también de una correa
alta que se fija en la anilla superior trasera.
Para fijar esta correa, levante el
reposacabezas del asiento del vehículo
y pase el gancho entre sus varillas. A
continuación, fije el gancho en la anilla
trasera y tense la correa alta.
La instalación incorrecta de un asiento
para niño en el vehículo compromete la
protección del menor en caso de colisión.
Para conocer los asientos para niños
ISOFIX que se pueden instalar en el
vehículo, consulte la tabla recapitulativa
para la instalación de los asientos infantiles
ISOFIX. Si el vehículo está equipado con estas
fijaciones, los anclajes ISOFIX reglamentarios
se localizan con unas etiquetas:

Niños a bordo

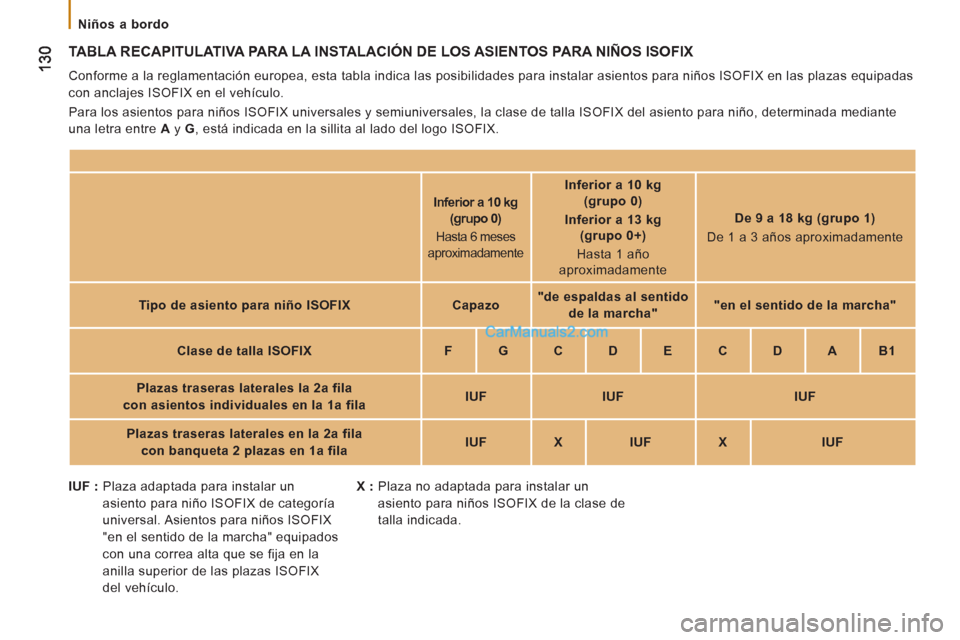

TABLA RECAPITULATIVA PARA LA INSTALACIÓN DE LOS ASIENTOS PARA NIÑOS ISOFIX

Conforme a la reglamentación europea, esta tabla indica las posibilidades para instalar asientos para niños ISOFIX en las plazas equipadas
con anclajes ISOFIX en el vehículo.
Para los asientos para niños ISOFIX universales y semiuniversales, la clase de talla ISOFIX del asiento para niño, determinada mediante
una letra entre A
y G
, está indicada en la sillita al lado del logo ISOFIX.






Inferior a 10 kg
(grupo 0)
Hasta 6 meses
aproximadamente



Inferior a 10 kg
(grupo 0)
Inferior a 13 kg
(grupo 0+)
Hasta 1 año
aproximadamente

De 9 a 18 kg (grupo 1)
De 1 a 3 años aproximadamente

Tipo de asiento para niño ISOFIX

Capazo


"de espaldas al sentido
de la marcha"


"en el sentido de la marcha"


Clase de talla ISOFIX

F


G


C


D


E


C


D


A


B1


Plazas traseras laterales la 2 a fila
con asientos individuales en la 1


a fila

IUF


IUF


IUF


Plazas traseras laterales en la 2 a fila
con banqueta 2 plazas en 1 a fila

IUF


X


IUF


X


IUF


IUF :
Plaza adaptada para instalar un
asiento para niño ISOFIX de categoría
universal. Asientos para niños ISOFIX
"en el sentido de la marcha" equipados
con una correa alta que se fija en la
anilla superior de las plazas ISOFIX
del vehículo.
X :
Plaza no adaptada para instalar un
asiento para niños ISOFIX de la clase de
talla indicada.

131
5
SEGURIDA
D


Niños a bordo

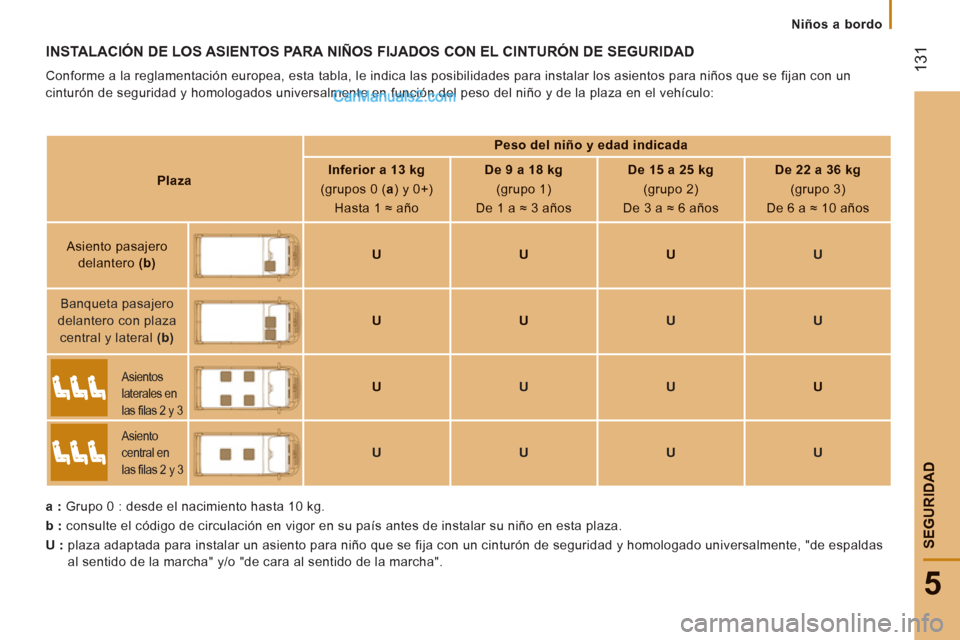

INSTALACIÓN DE LOS ASIENTOS PARA NIÑOS FIJADOS CON EL CINTURÓN DE SEGURIDAD
Conforme a la reglamentación europea, esta tabla, le indica las posibilidades para instalar los asientos para niños que se fijan con un
cinturón de seguridad y homologados universalmente en función del peso del niño y de la plaza en el vehículo:
Peso del niño y edad indicada
PlazaInferior a 13 kg
(grupos 0 ( a ) y 0+)
Hasta 1 ≈ año
De 9 a 18 kg
(grupo 1)
De 1 a ≈ 3 años
De 15 a 25 kg
(grupo 2)
De 3 a ≈ 6 años
De 22 a 36 kg
(grupo 3)
De 6 a ≈ 10 años

Asiento pasajero
delantero (b)UUU


U

Banqueta pasajero
delantero con plaza
central y lateral (b)
UU


U





U



Asientos
laterales en
las filas 2 y 3 U


U





U
U


Asiento
central en
las filas 2 y 3



U


U


U


U

a:Grupo 0 : desde el nacimiento hasta 10 kg.
b: consulte el código de circulación en vigor en su país antes de instalar su niño en esta plaza.
U: plaza adaptada para instalar un asiento para niño que se fija con un cinturón de seguridad y homologado universalmente, "de espaldas
al sentido de la marcha"
y/o "de cara al sentido de la marcha".

132


Niños a bordo

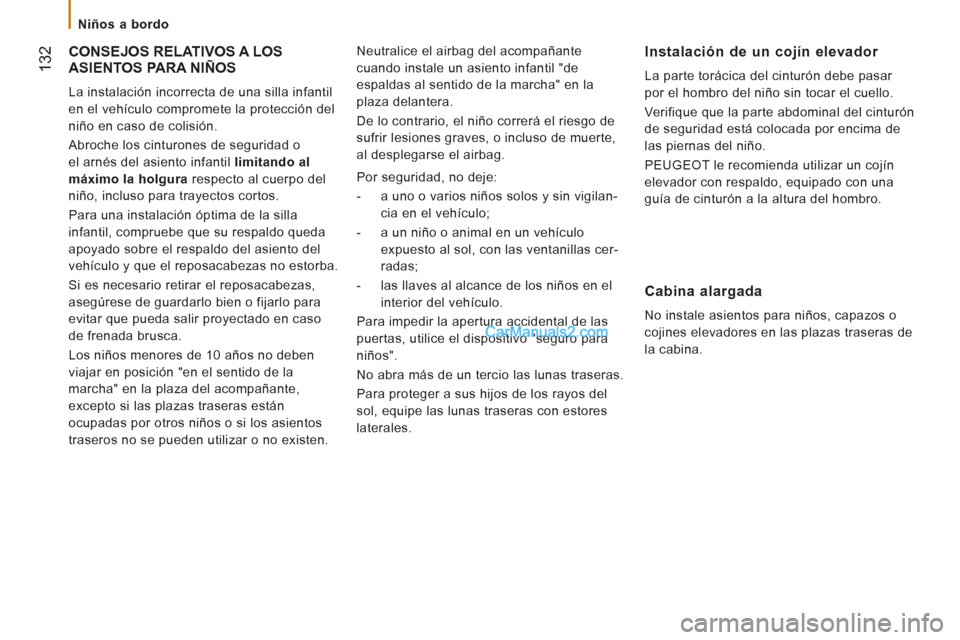

CONSEJOS RELATIVOS A LOS
ASIENTOS PARA NIÑOS
La instalación incorrecta de una silla infantil
en el vehículo compromete la protección del
niño en caso de colisión.
Abroche los cinturones de seguridad o
el arnés del asiento infantil limitando al
máximo la holgura
respecto al cuerpo del
niño, incluso para trayectos cortos.
Para una instalación óptima de la silla
infantil, compruebe que su respaldo queda
apoyado sobre el respaldo del asiento del
vehículo y que el reposacabezas no estorba.
Si es necesario retirar el reposacabezas,
asegúrese de guardarlo bien o fijarlo para
evitar que pueda salir proyectado en caso
de frenada brusca.
Los niños menores de 10 años no deben
viajar en posición "en el sentido de la
marcha" en la plaza del acompañante,
excepto si las plazas traseras están
ocupadas por otros niños o si los asientos
traseros no se pueden utilizar o no existen. Neutralice el airbag del acompañante
cuando instale un asiento infantil "de
espaldas al sentido de la marcha" en la
plaza delantera.
De lo contrario, el niño correrá el riesgo de
sufrir lesiones graves, o incluso de muerte,
al desplegarse el airbag.


Por seguridad, no deje:


- a uno o varios niños solos y sin vigilan-
cia en el vehículo;

- a un niño o animal en un vehículo
expuesto al sol, con las ventanillas cer-
radas;

- las llaves al alcance de los niños en el
interior del vehículo.
Para impedir la apertura accidental de las
puertas, utilice el dispositivo "seguro para
niños".
No abra más de un tercio las lunas traseras.
Para proteger a sus hijos de los rayos del
sol, equipe las lunas traseras con estores
laterales.


Instalación de un cojín elevador

La parte torácica del cinturón debe pasar
por el hombro del niño sin tocar el cuello.
Verifique que la parte abdominal del cinturón
de seguridad está colocada por encima de
las piernas del niño.
PEUGEOT le recomienda utilizar un cojín
elevador con respaldo, equipado con una
guía de cinturón a la altura del hombro.


Cabina alargada

No instale asientos para niños, capazos o
cojines elevadores en las plazas traseras de
la cabina.

133
6
ACCESORIO

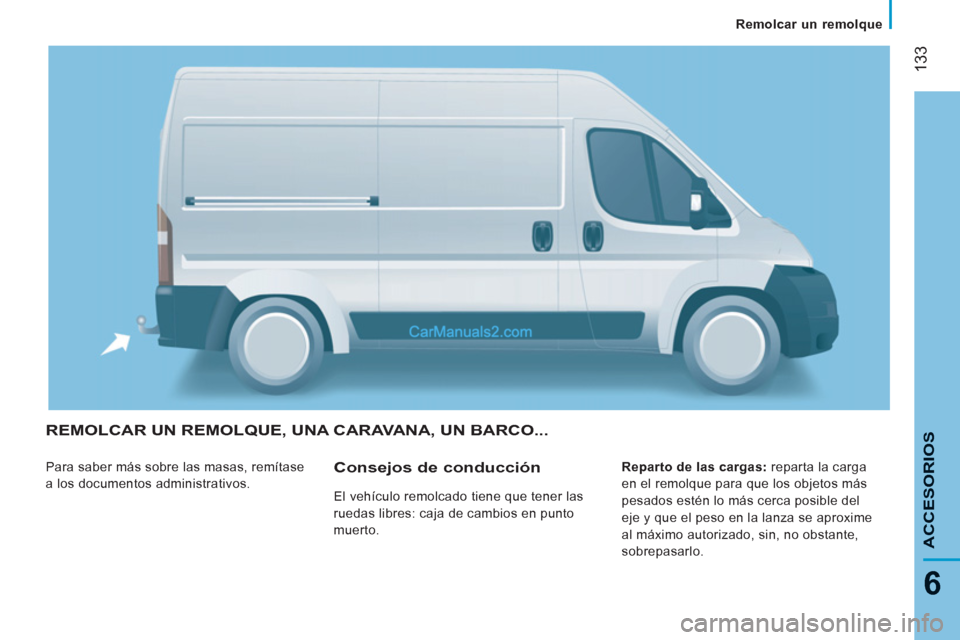

S REMOLCAR UN REMOLQUE, UNA CARAVANA, UN BARCO...

Para saber más sobre las masas, remítase
a los documentos administrativos.
Reparto de las cargas:
reparta la carga
en el remolque para que los objetos más
pesados estén lo más cerca posible del
eje y que el peso en la lanza se aproxime
al máximo autorizado, sin, no obstante,
sobrepasarlo.
Consejos de conducción

El vehículo remolcado tiene que tener las
ruedas libres: caja de cambios en punto
muerto. Remolcar un remolque

134

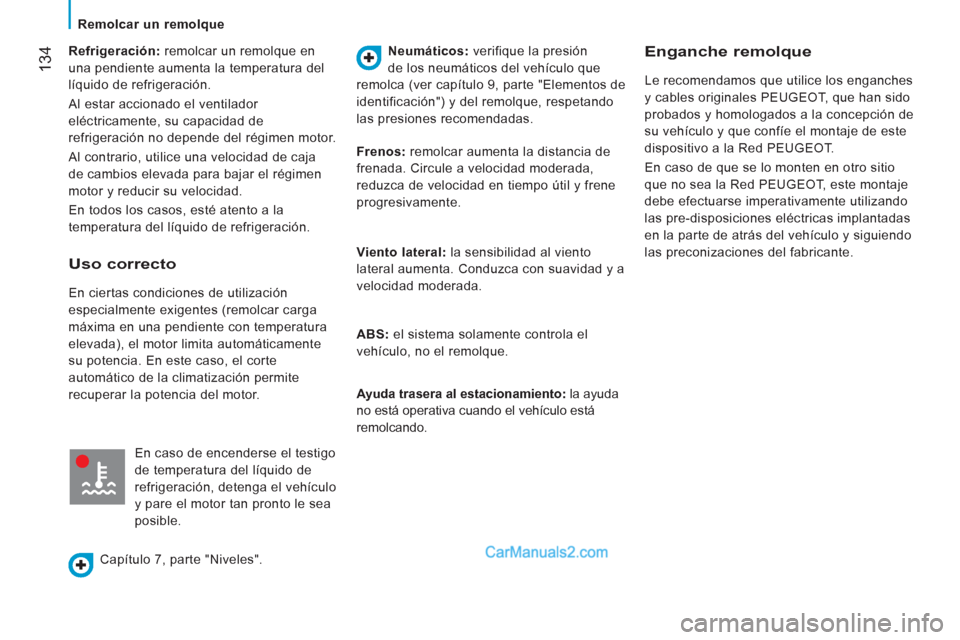

Refrigeración:
remolcar un remolque en
una pendiente aumenta la temperatura del
líquido de refrigeración.
Al estar accionado el ventilador
eléctricamente, su capacidad de
refrigeración no depende del régimen motor.
Al contrario, utilice una velocidad de caja
de cambios elevada para bajar el régimen
motor y reducir su velocidad.
En todos los casos, esté atento a la
temperatura del líquido de refrigeración.
Neumáticos:
verifique la presión
de los neumáticos del vehículo que
remolca (ver capítulo 9, parte "Elementos de
identificación") y del remolque, respetando
las presiones recomendadas.
Enganche remolque

Le recomendamos que utilice los enganches
y cables originales PEUGEOT, que han sido
probados y homologados a la concepción de
su vehículo y que confíe el montaje de este
dispositivo a la Red PEUGEOT.
En caso de que se lo monten en otro sitio
que no sea la Red PEUGEOT, este montaje
debe efectuarse imperativamente utilizando
las pre-disposiciones eléctricas implantadas
en la parte de atrás del vehículo y siguiendo
las preconizaciones del fabricante.


Uso correcto

En ciertas condiciones de utilización
especialmente exigentes (remolcar carga
máxima en una pendiente con temperatura
elevada), el motor limita automáticamente
su potencia. En este caso, el corte
automático de la climatización permite
recuperar la potencia del motor.
En caso de encenderse el testigo
de temperatura del líquido de
refrigeración, detenga el vehículo
y pare el motor tan pronto le sea
posible.
Capítulo 7, parte "Niveles".
Frenos:
remolcar aumenta la distancia de
frenada. Circule a velocidad moderada,
reduzca de velocidad en tiempo útil y frene
progresivamente.

Viento lateral:
la sensibilidad al viento
lateral aumenta. Conduzca con suavidad y a
velocidad moderada.

ABS:
el sistema solamente controla el
vehículo, no el remolque.

Ayuda trasera al estacionamiento:
la ayuda
no está operativa cuando el vehículo está
remolcando. Remolcar un remolque

135
6
ACCESORIO
S


Equipamientos

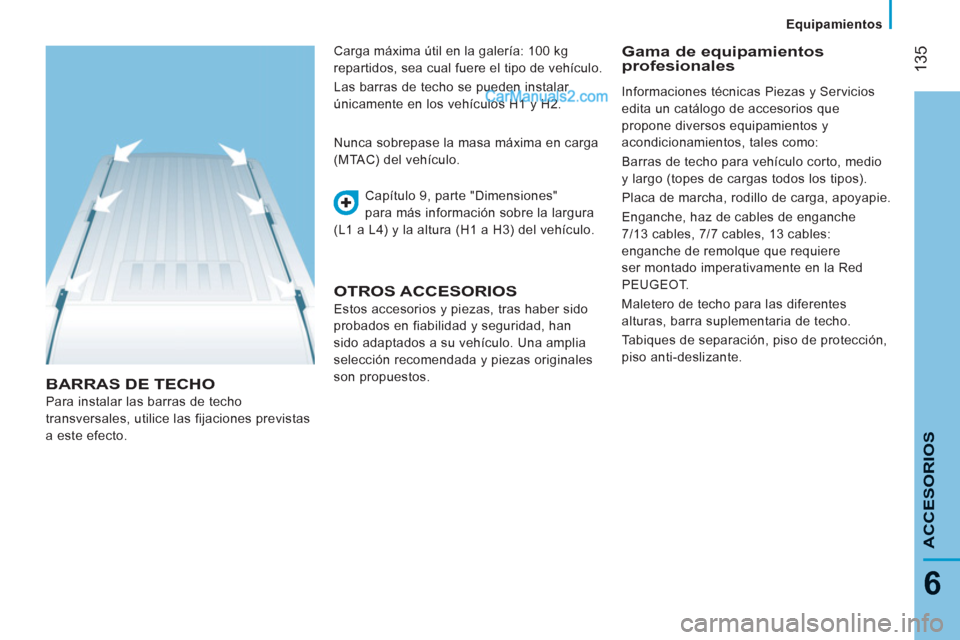

BARRAS DE TECHO

Para instalar las barras de techo
transversales, utilice las fijaciones previstas
a este efecto. Capítulo 9, parte "Dimensiones"
para más información sobre la largura
(L1 a L4) y la altura (H1 a H3) del vehículo. Nunca sobrepase la masa máxima en carga
(MTAC) del vehículo.
OTROS ACCESORIOS

Estos accesorios y piezas, tras haber sido
probados en fiabilidad y seguridad, han
sido adaptados a su vehículo. Una amplia
selección recomendada y piezas originales
son propuestos.

Gama de equipamientos
profesionales Carga máxima útil en la galería: 100 kg
repartidos, sea cual fuere el tipo de vehículo.
Las barras de techo se pueden instalar
únicamente en los vehículos H1 y H2. Informaciones técnicas Piezas y Servicios
edita un catálogo de accesorios que
propone diversos equipamientos y
acondicionamientos, tales como:
Barras de techo para vehículo corto, medio
y largo (topes de cargas todos los tipos).
Placa de marcha, rodillo de carga, apoyapie.
Enganche, haz de cables de enganche
7/13 cables, 7/7 cables, 13 cables:
enganche de remolque que requiere
ser montado imperativamente en la Red
PEUGEOT.
Maletero de techo para las diferentes
alturas, barra suplementaria de techo.
Tabiques de separación, piso de protección,
piso anti-deslizante.

136


Equipamientos

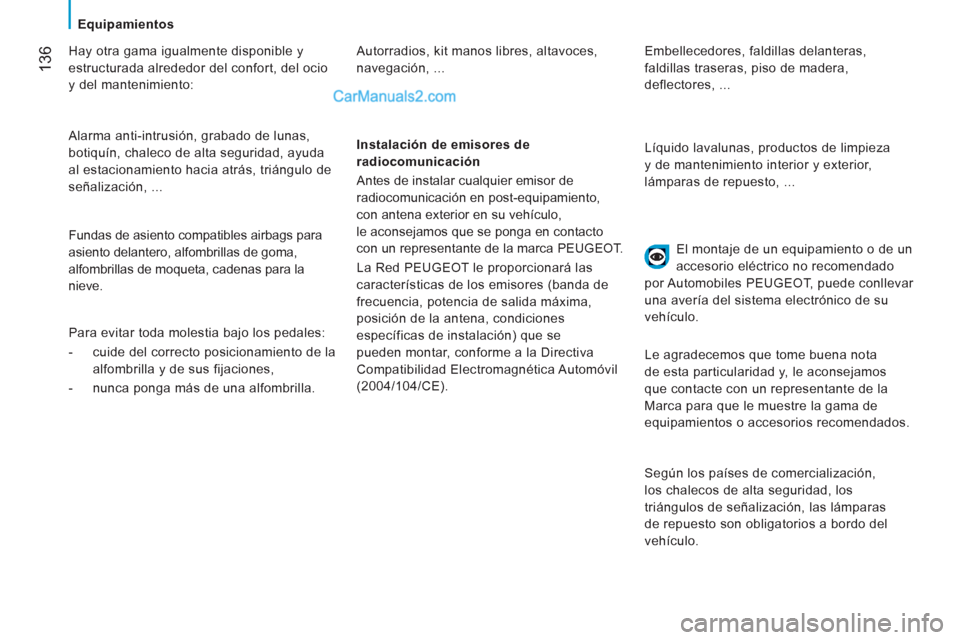

Hay otra gama igualmente disponible y
estructurada alrededor del confort, del ocio
y del mantenimiento:
Alarma anti-intrusión, grabado de lunas,
botiquín, chaleco de alta seguridad, ayuda
al estacionamiento hacia atrás, triángulo de
señalización, ...
Fundas de asiento compatibles airbags para
asiento delantero, alfombrillas de goma,
alfombrillas de moqueta, cadenas para la
nieve.
Para evitar toda molestia bajo los pedales:


- cuide del correcto posicionamiento de la
alfombrilla y de sus fijaciones,

- nunca ponga más de una alfombrilla. Autorradios, kit manos libres, altavoces,
navegación, ... Embellecedores, faldillas delanteras,
faldillas traseras, piso de madera,
deflectores, ...

Instalación de emisores de
radiocomunicación
Antes de instalar cualquier emisor de
radiocomunicación en post-equipamiento,
con antena exterior en su vehículo,
le aconsejamos que se ponga en contacto
con un representante de la marca PEUGEOT.
La Red PEUGEOT le proporcionará las
características de los emisores (banda de
frecuencia, potencia de salida máxima,
posición de la antena, condiciones
específicas de instalación) que se
pueden montar, conforme a la Directiva
Compatibilidad Electromagnética Automóvil
(2004/104/CE). Líquido lavalunas, productos de limpieza
y de mantenimiento interior y exterior,
lámparas de repuesto, ...
El montaje de un equipamiento o de un
accesorio eléctrico no recomendado
por Automobiles PEUGEOT, puede conllevar
una avería del sistema electrónico de su
vehículo.
Le agradecemos que tome buena nota
de esta particularidad y, le aconsejamos
que contacte con un representante de la
Marca para que le muestre la gama de
equipamientos o accesorios recomendados.
Según los países de comercialización,
los chalecos de alta seguridad, los
triángulos de señalización, las lámparas
de repuesto son obligatorios a bordo del
vehículo.

137
7
REVISIONE
S

Desde el interior

Esta operación sólo se debe efectuar
cuando el vehículo está parado y tiene la
puerta del conductor abierta.
Tire hacia usted del mando situado en un
lado del panel de instrumentos.


Desde el exterior

Empuje hacia la derecha la palanca situada
por encima de la calandra y levante el capó.


Para cerrar

Baje el capó y suéltelo al final del recorrido.
Compruebe el bloqueo correcto del capó.
APERTURA DEL CAPÓ

Brazo soporte de capó

Suelte el brazo soporte y gírelo para
introducirlo en la primera muesca, después
la segunda.
Antes de cerrar el capó, ponga el brazo
soporte en su alojamiento. Un mal cierre del capó hace que
este testigo del combinado se
encienda.
Antes de realizar cualquier intervención
en el capó, corte imperativamente el
contacto con la llave para evitar el riesgo
de heridas relacionadas con la activación
automática del modo STA R T.

Apertura del capó

138

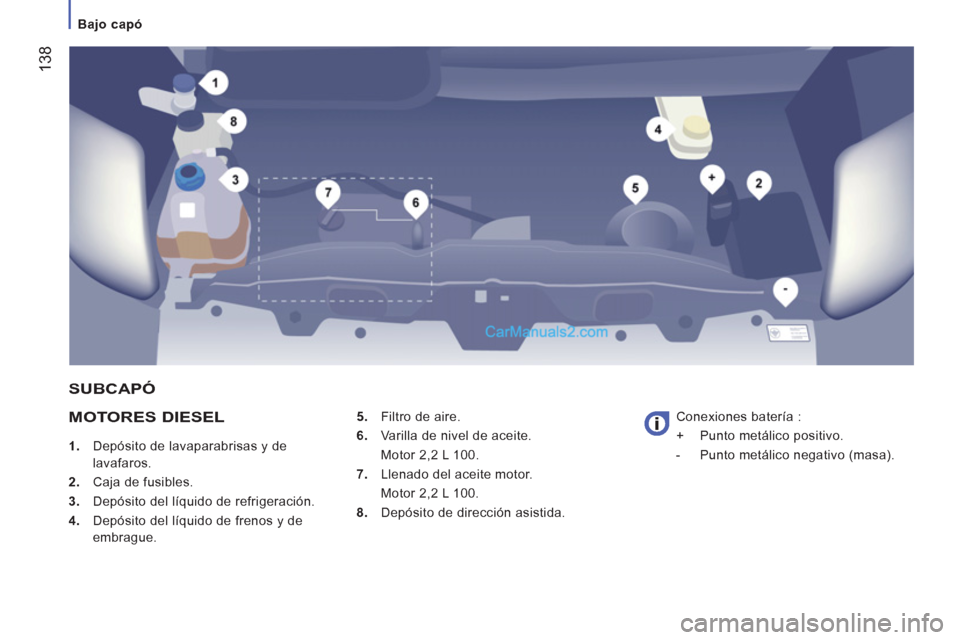

Bajo capó



MOTORES DIESEL
1.
Depósito de lavaparabrisas y de
lavafaros.
2.
Caja de fusibles.
3.
Depósito del líquido de refrigeración.
4.
Depósito del líquido de frenos y de
embrague.5
.Filtro de aire.
6
.Varilla de nivel de aceite.
Motor
2,2 L 100.
7
.Llenado del aceite motor.
Motor 2
,2 L 100.
8.Depósito de dirección asistida.
Conexiones batería :
+ Punto metálico positivo.
- Punto metálico negativo
(masa).

SUBCAPÓ
