Peugeot Boxer 2013 Manual del propietario (in Spanish)

169
9
CARACTERÍSTICAS TÉCNICA
S

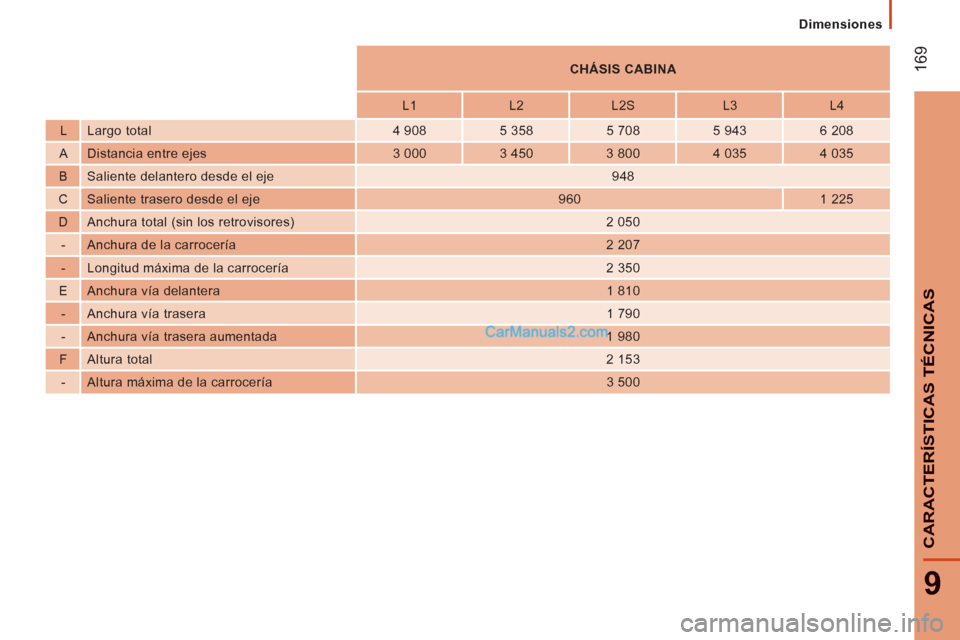

CHÁSIS CABINA


L1
L2
L2S
L3
L4

L Largo total
4 908
5 358
5 708
5 943
6 208

A Distancia entre ejes
3 000
3 450
3 800
4 035
4 035

B Saliente delantero desde el eje
948

C Saliente trasero desde el eje
960
1 225

D Anchura total (sin los retrovisores)
2 050

- Anchura de la carrocería
2 207

- Longitud máxima de la carrocería
2 350

E Anchura vía delantera
1 810

- Anchura vía trasera
1 790

- Anchura vía trasera aumentada
1 980

F Altura total

2 153

- Altura máxima de la carrocería
3 500

Dimensiones

17
0



L1H1


L2H2



A

751
872
1 201
1 322


B

1 201
1 743
1 651
2 193


C

-
860
-
860

Dimensiones

17
1
9
CARACTERÍSTICAS TÉCNICA
S

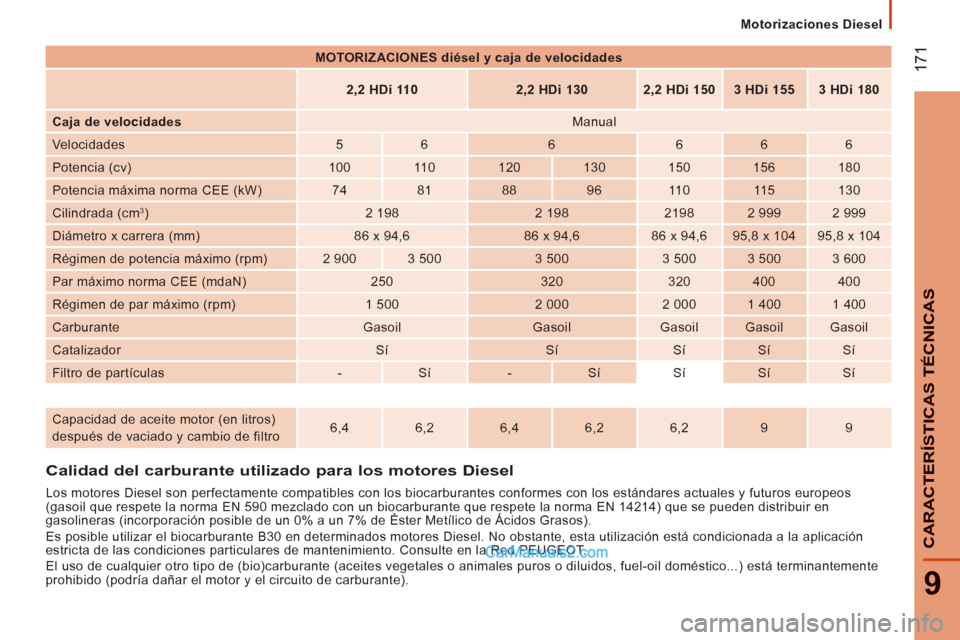

Motorizaciones Diesel














Calidad del carburante utilizado para los motores Diesel


Los motores Diesel son perfectamente compatibles con los biocarburantes conformes con los estándares actuales y futuros europeos
(gasoil que respete la norma EN 590 mezclado con un biocarburante que respete la norma EN 14214) que se pueden distribuir en
gasolineras (incorporación posible de un 0% a un 7% de Éster Metílico de Ácidos Grasos).
Es posible utilizar el biocarburante B30 en determinados motores Diesel. No obstante, esta utilización está condicionada a la aplicación
estricta de las condiciones particulares de mantenimiento. Consulte en la Red PEUGEOT.
El uso de cualquier otro tipo de (bio)carburante (aceites vegetales o animales puros o diluidos, fuel-oil doméstico...) está terminantemente
prohibido (podría dañar el motor y el circuito de carburante).


MOTORIZACIONES diésel y caja de velocidades





2,2 HDi 110


2,2 HDi 130


2,2 HDi 150



3 HDi 155


3 HDi 180


Caja de velocidades
Manual
Velocidades
5
6
6
6
6
6
Potencia (cv)
100
11 0
120
130
150
156
180
Potencia máxima norma CEE (kW)
74
81
88
96
11 0
11 5
130
Cilindrada (cm
3
)
2 198
2 198
2198
2 999
2 999
Diámetro x carrera (mm)
86 x 94,6
86 x 94,6
86 x 94,6
95,8 x 104
95,8 x 104
Régimen de potencia máximo (rpm)
2 900
3 500
3 500
3 500
3 500
3 600
Par máximo norma CEE (mdaN)
250
320
320
400
400
Régimen de par máximo (rpm)
1 500
2 000
2 000
1 400
1 400
Carburante
Gasoil
Gasoil
Gasoil
Gasoil
Gasoil
Catalizador
Sí
Sí
Sí
Sí
Sí
Filtro de partículas
-
Sí
-
Sí
Sí
Sí
Sí





Capacidad de aceite motor (en litros)
después de vaciado y cambio de filtro
6,4
6,2
6,4
6,2
6,2
9
9

172

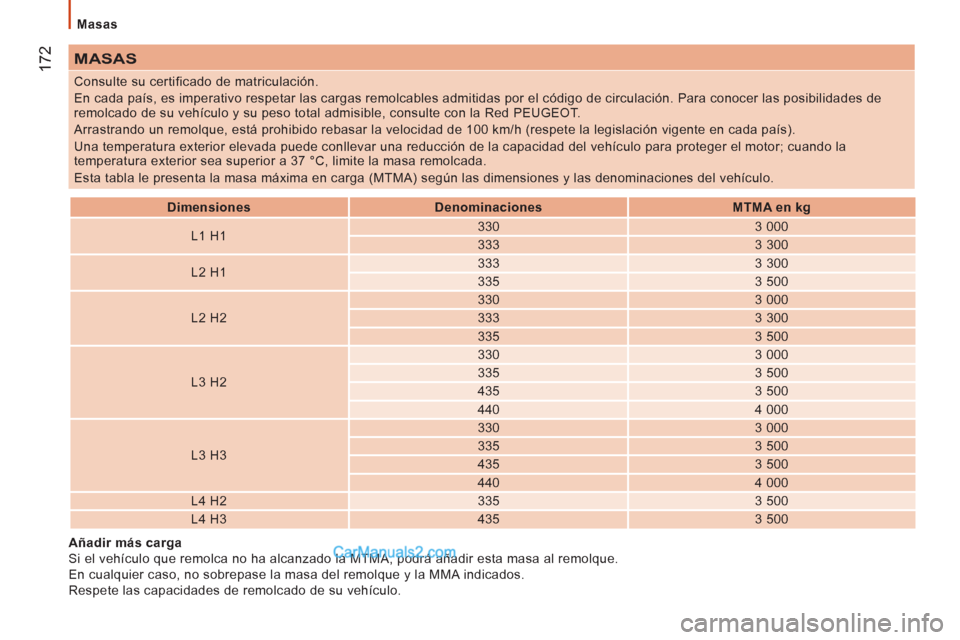

Masas

MASAS



Dimensiones


Denominaciones


MTMA en kg

L1 H1
330
3 000

333
3 300

L2 H1
333
3 300

335
3 500

L2 H2
330
3 000

333
3 300

335
3 500

L3 H2
330
3 000

335
3 500

435
3 500

440
4 000

L3 H3
330
3 000

335
3 500

435
3 500

440
4 000

L4 H2
335
3 500

L4 H3
435
3 500 Consulte su certificado de matriculación.
En cada país, es imperativo respetar las cargas remolcables admitidas por el código de circulación. Para conocer las posibilidades de
remolcado de su vehículo y su peso total admisible, consulte con la Red PEUGEOT.
Arrastrando un remolque, está prohibido rebasar la velocidad de 100 km/h (respete la legislación vigente en cada país).
Una temperatura exterior elevada puede conllevar una reducción de la capacidad del vehículo para proteger el motor; cuando la
temperatura exterior sea superior a 37 °C, limite la masa remolcada.
Esta tabla le presenta la masa máxima en carga (MTMA) según las dimensiones y las denominaciones del vehículo.

Añadir más carga
Si el vehículo que remolca no ha alcanzado la MTMA, podrá añadir esta masa al remolque.
En cualquier caso, no sobrepase la masa del remolque y la MMA indicados.
Respete las capacidades de remolcado de su vehículo.

17
3
9
CARACTERÍSTICAS TÉCNICA
S

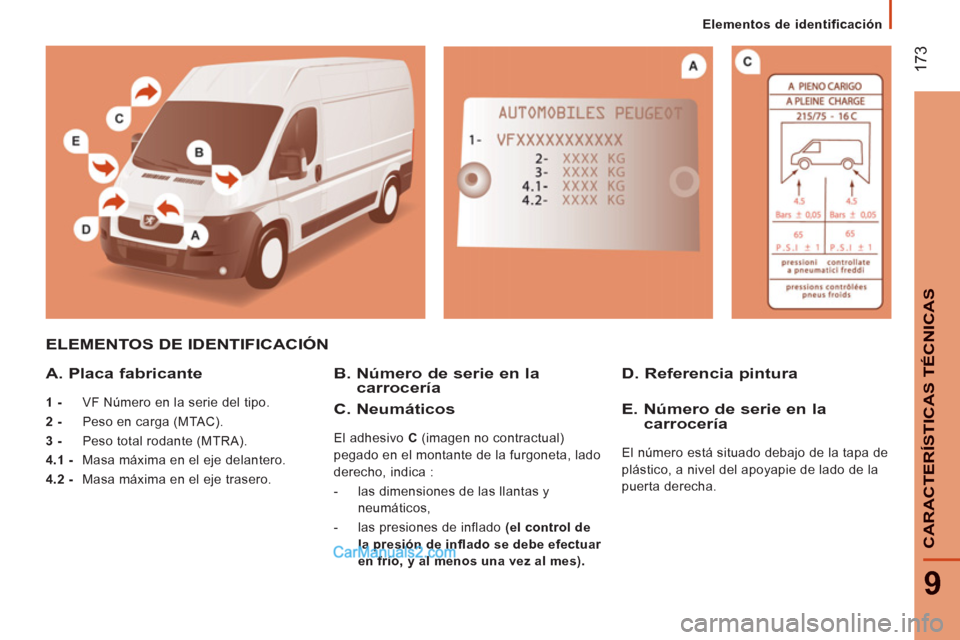

Elementos de identificación


ELEMENTOS DE IDENTIFICACIÓN

A. Placa fabricante


1 -
VF Número en la serie del tipo.

2 -
Peso en carga (MTAC).

3 -
Peso total rodante (MTRA).

4.1 -
Masa máxima en el eje delantero.

4.2 -
Masa máxima en el eje trasero.


B. Número de serie en la
carrocería
D. Referencia pintura

C. Neumáticos

El adhesivo C
(imagen no contractual)
pegado en el montante de la furgoneta, lado
derecho, indica :


- las dimensiones de las llantas y
neumáticos,

- las presiones de inflado (el control de
la presión de inflado se debe efectuar
en frío, y al menos una vez al mes).




E. Número de serie en la
carrocería
El número está situado debajo de la tapa de
plástico, a nivel del apoyapie de lado de la
puerta derecha.

174

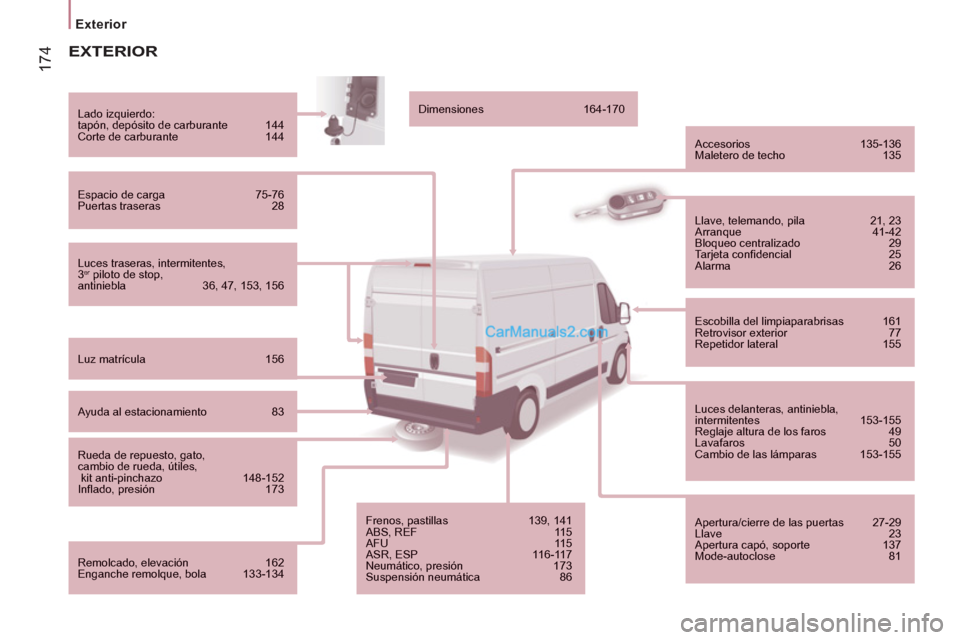

Exterior





EXTERIOR


Luces traseras, intermitentes,3 er
piloto de stop, rantiniebla 36, 47, 153, 156



Lado izquierdo:
tapón, depósito de carburante 144 Corte de carburante 144


Espacio de carga 75-76
Puertas traseras 28



Luz matrícula 156



Ayuda al estacionamiento 83


Rueda de repuesto, gato,cambio de rueda, útiles, kit anti-pinchazo 148-152
Inflado, presión 173


Remolcado, elevación 162
Enganche remolque, bola 133-134
Dimensiones 164-170

Accesorios 135-136
Maletero de techo 135
Frenos, pastillas 139, 141 ABS, REF 115 AFU 115 ASR, ESP 116-117Neumático, presión 173Suspensión neumática 86


Llave, telemando, pila 21, 23 Arranque 41-42
Bloqueo centralizado 29
Ta rjeta confidencial 25 Alarma 26


Escobilla del limpiaparabrisas 161 Retrovisor exterior 77
Repetidor lateral 155


Luces delanteras, antiniebla, intermitentes 153-155
Reglaje altura de los faros 49
Lavafaros 50 Cambio de las lámparas 153-155

Apertura/cierre de las puertas 27-29
Llave 23 Apertura capó, soporte 137
Mode-autoclose 81

17
5

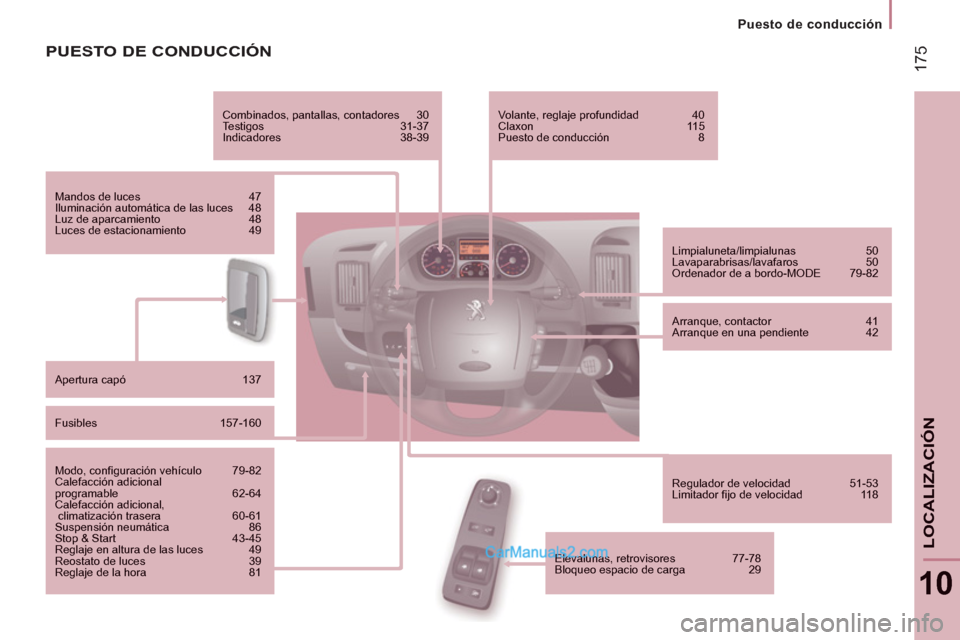

Puesto de conducción

10
LOCALIZACIÓ
N

PUESTO DE CONDUCCIÓN

Combinados, pantallas, contadores 30
Testigos 31-37
Indicadores 38-39
Mandos de luces 47 Iluminación automática de las luces 48 Luz de aparcamiento 48 Luces de estacionamiento 49



Apertura capó 137
Fusibles 157-160

Modo, configuración vehículo 79-82 Calefacción adicional programable 62-64 Calefacción adicional,climatización trasera 60-61 Suspensión neumática 86 Stop & Start 43-45 Reglaje en altura de las luces 49 Reostato de luces 39 Reglaje de la hora 81


Limpialuneta/limpialunas 50
Lavaparabrisas/lavafaros 50 Ordenador de a bordo-MODE 79-82


Arranque, contactor 41
Arranque en una pendiente 42


Regulador de velocidad 51-53
Limitador fijo de velocidad 118
Volante, reglaje profundidad 40 Claxon 115 Puesto de conducción 8


Elevalunas, retrovisores 77-78
Bloqueo espacio de carga 29

17
6

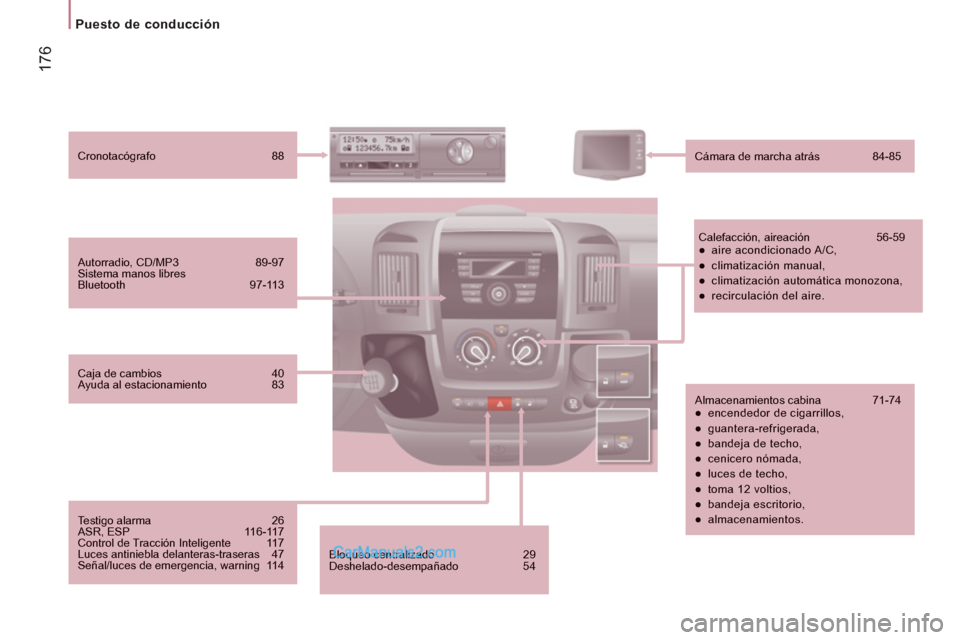

Puesto de conducción



Bloqueo centralizado 29 Deshelado-desempañado 54


Autorradio, CD/MP3 89-97 Sistema manos libresBluetooth 97-11 3


Cronotacógrafo 88

Cámara de marcha atrás 84-85

Calefacción, aireación 56-59 ●aire acondicionado A/C,●climatizaci

17
7

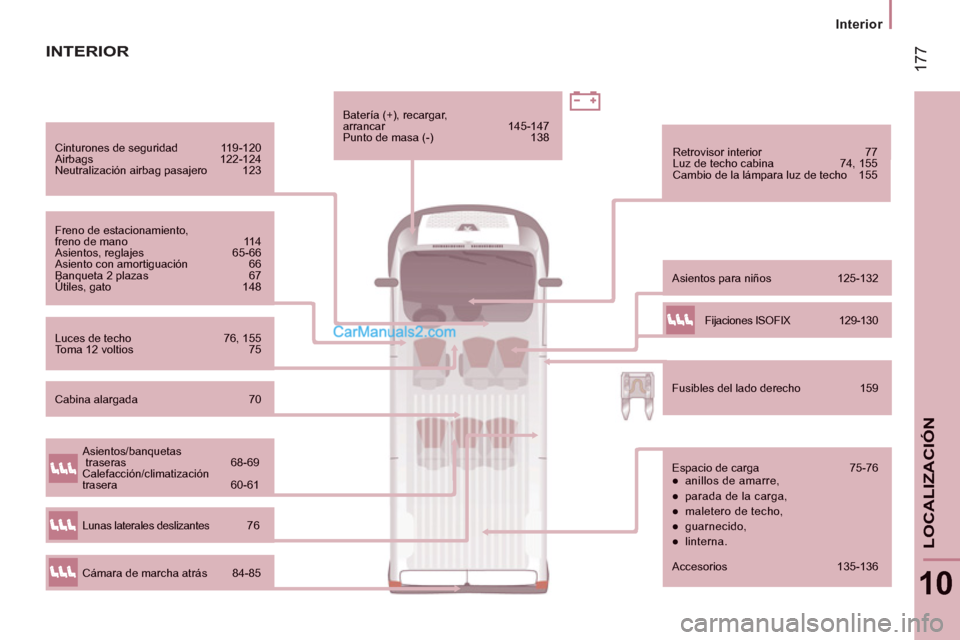

Interior

10
LOCALIZACIÓ
N
Cinturones de seguridad 119-120
Airbags 122-124 Neutralización airbag pasajero 123
Freno de estacionamiento, freno de mano 11 4
Asientos, reglajes 65-66
Asiento con amortiguación 66 Banqueta 2 plazas 67 Útiles, gato 148 qp

Asientos para niños 125-132


Retrovisor interior 77
Luz de techo cabina 74, 155 Cambio de la lámpara luz de techo 155
Luces de techo 76, 155 Toma 12 voltios 75


Batería (+), recargar, arrancar 145-147
Punto de masa (-) 138


Fusibles del lado derecho 159

INTERIOR


Espacio de carga 75-76●
anillos de amarre, ●
parada de la carga,●
maletero de techo, ●
guarnecido,●
linterna.


Asientos/banquetas traseras 68-69 Calefacci

17
8

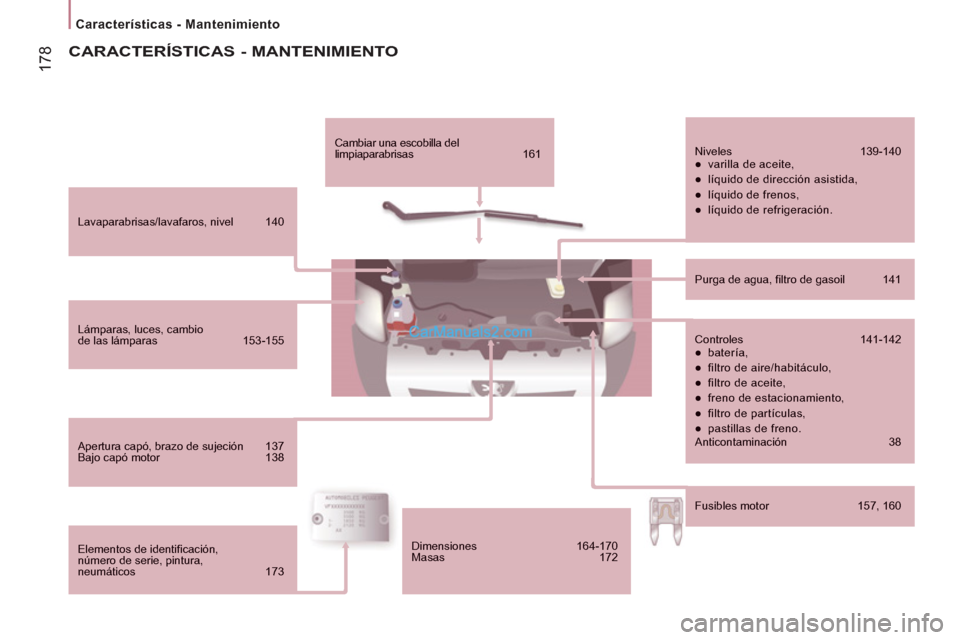

Características - Mantenimiento



Lavaparabrisas/lavafaros, nivel 140


Lámparas, luces, cambiode las lámparas 153-155


Apertura capó, brazo de sujeción 137
Bajo capó motor 138


Elementos de identificación, número de serie, pintura,neumáticos 173


Cambiar una escobilla dellimpiaparabrisas 161

Niveles 139-140●
varilla de aceite, ●
l
